Дополнительные варианты анкеровок кронштейнов

Укажите в отдельной таблице варианты анкеровок кронштейнов


Таблица базы данных содержит следующие поля:


Система

Укажите в какой системе используется кронштейн

Поле обязательно к заполнению


Базовый кронштейн

Укажите кронштейн, который будет взят за основу

Поле обязательно к заполнению


Усл.об.анк.

При необходимости укажите условное обозначение анкеровки, отличающее её от похожих

Примеры обозначений:

- Крепление на один анкер в ближайшее к консоли кронштейна отверстие

- Крепление на один анкер в верхнее отверстие

- Крепление на один анкер в среднее отверстие

2 - Крепление на два анкера в крайние отверстия

3 - Крепление на три анкера

- Крепление на два анкера в верхние отверстия

- Крепление на два анкера в средние отверстия

4 - Крепление на четыре анкера в крайние отверстия

6 - Крепление на шесть анкеров


Анкеровка

Описание анкеровки для отчёта Word

Если кронштейн предполагает один вариант крепления к стене, то поле можно оставить пустым.

Примеры анкеровок:

в ближайшее к консоли кронштейна отверстие

в верхнее отверстие

в среднее отверстие

в крайние отверстия

в верхние отверстия

в средние отверстия

в крайние отверстия


Вид анкеров

Допустимый вид анкеров

Значение по умолчанию: Анкер/Болт

Возможные значения:

Анкер/Болт

Заклёпка/Саморез

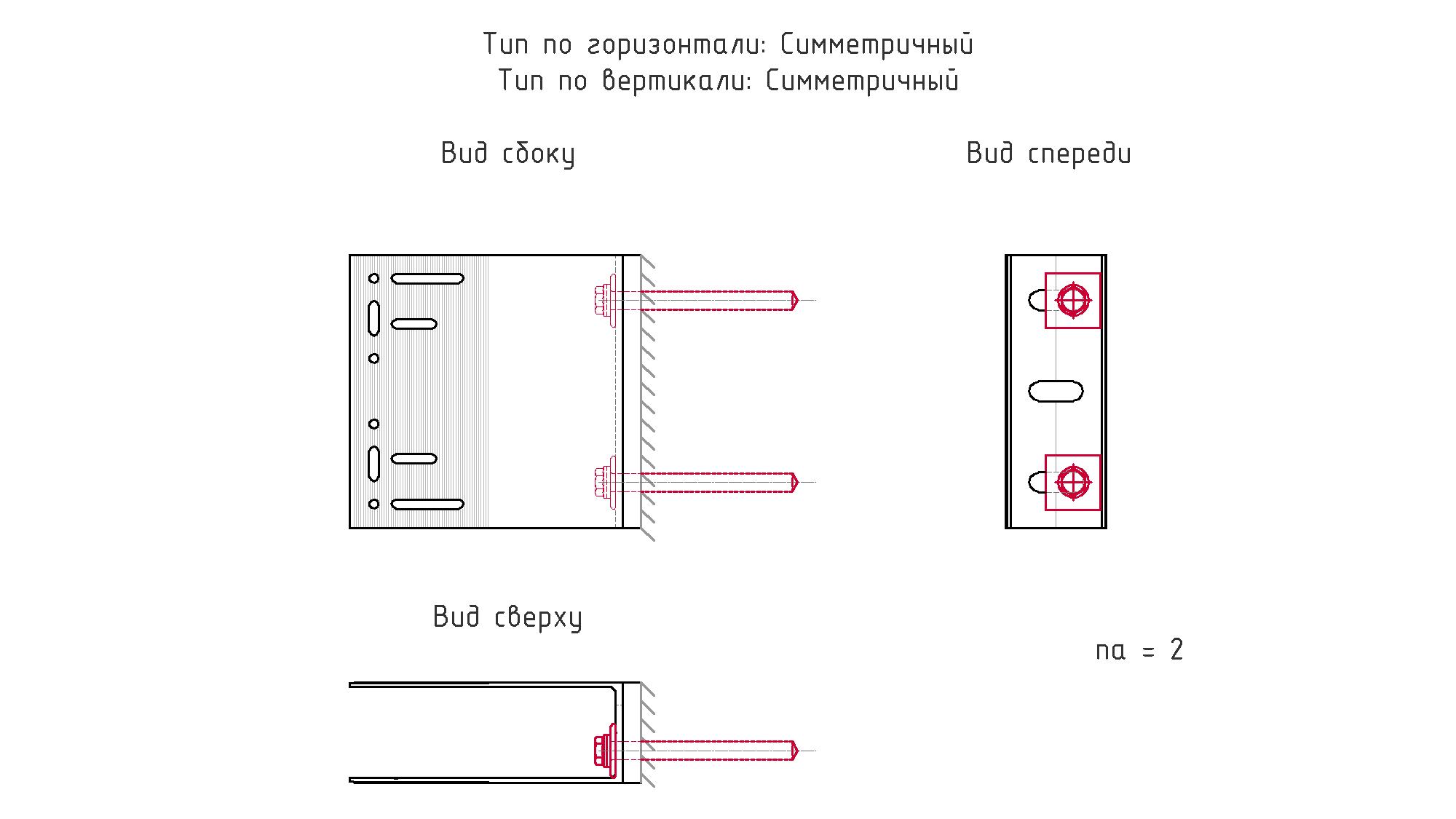

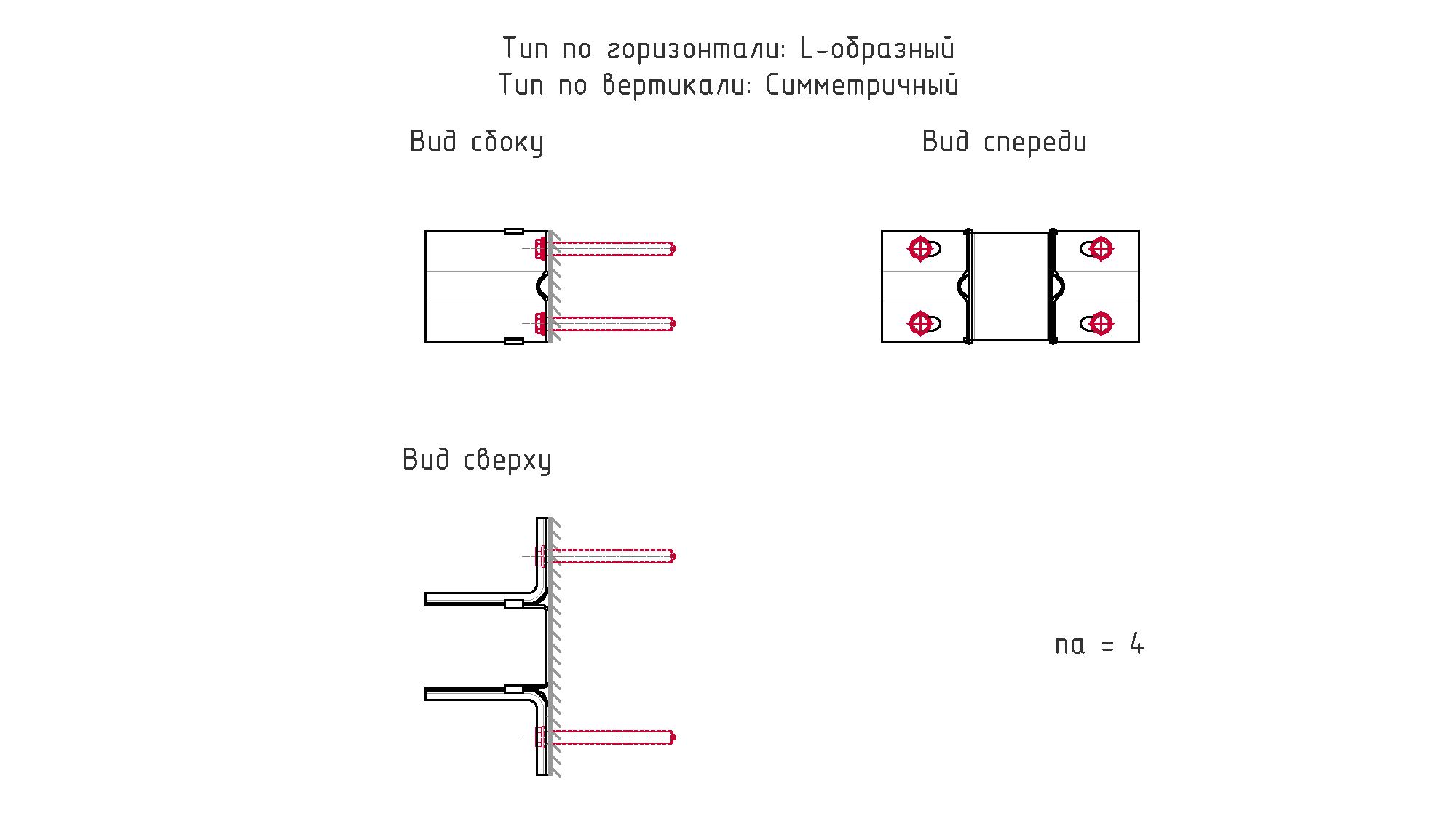

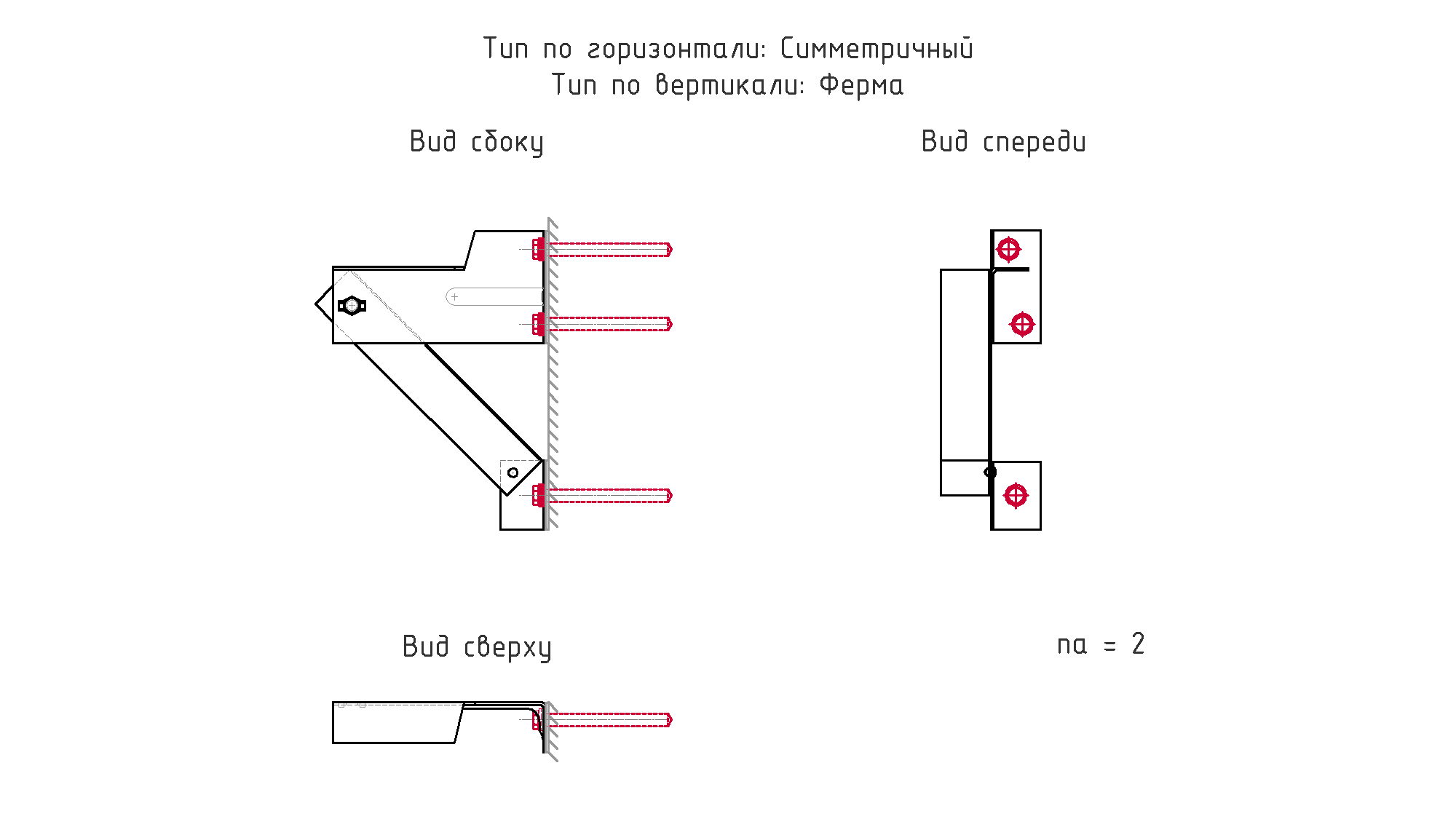

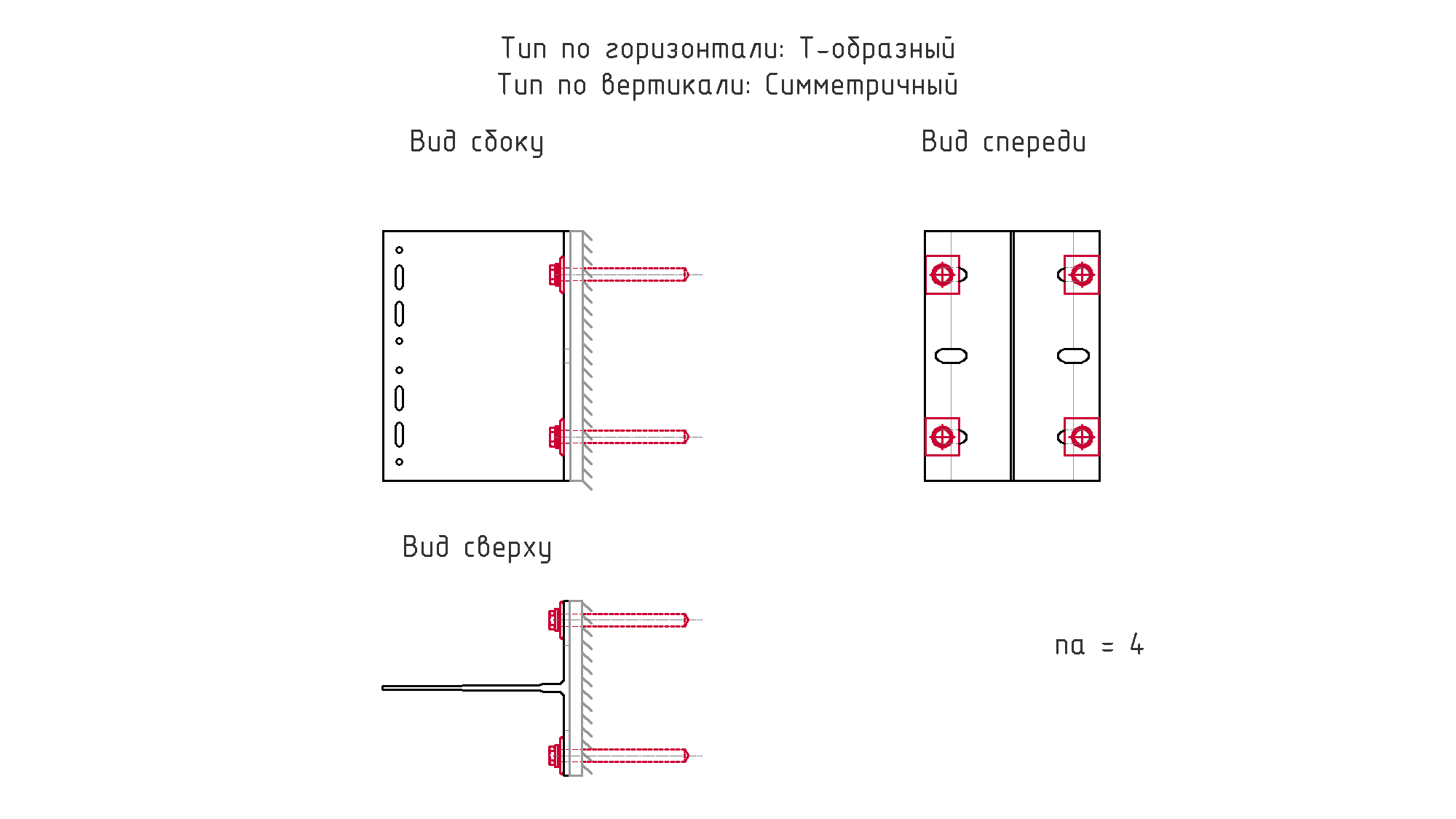

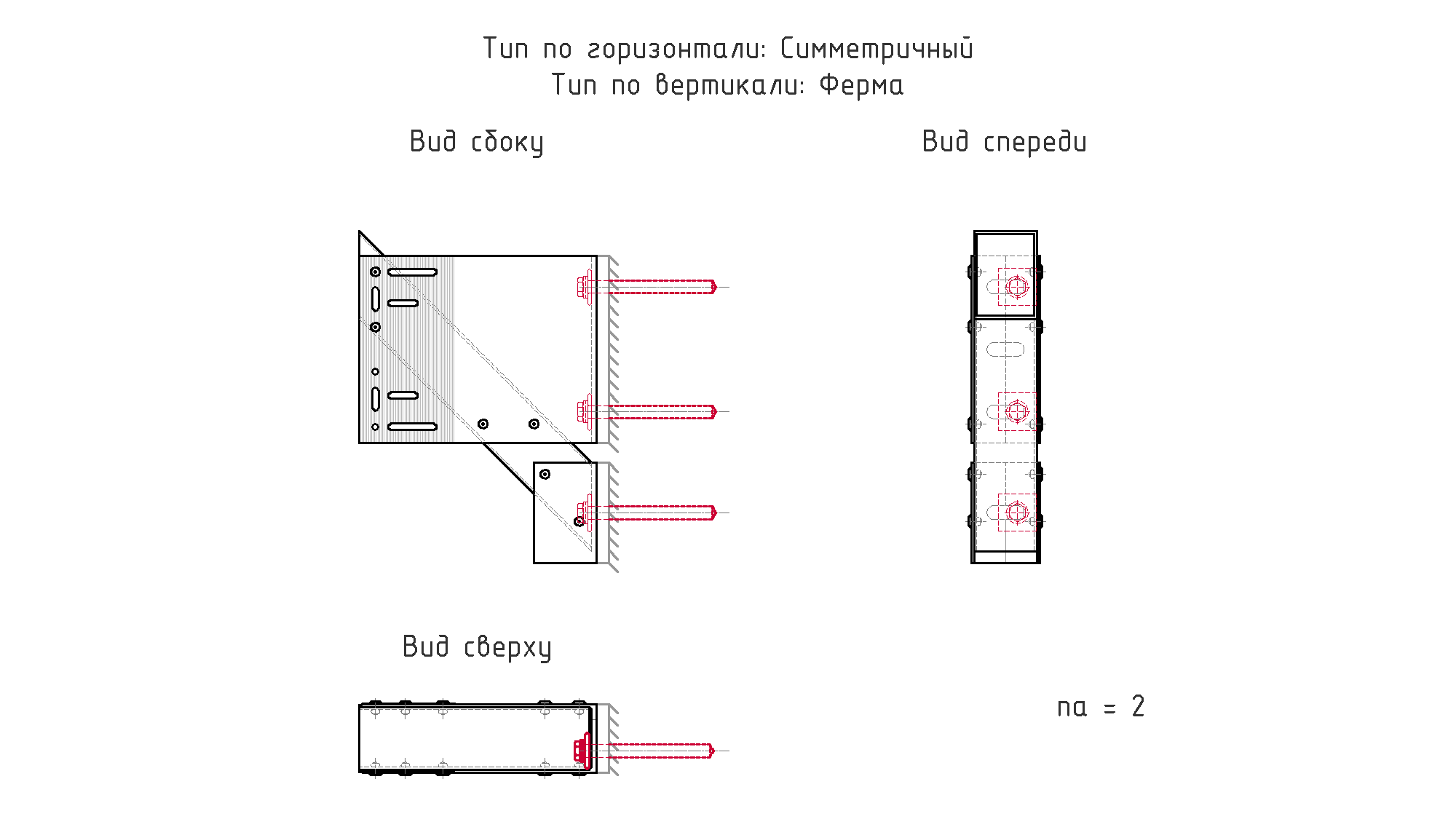

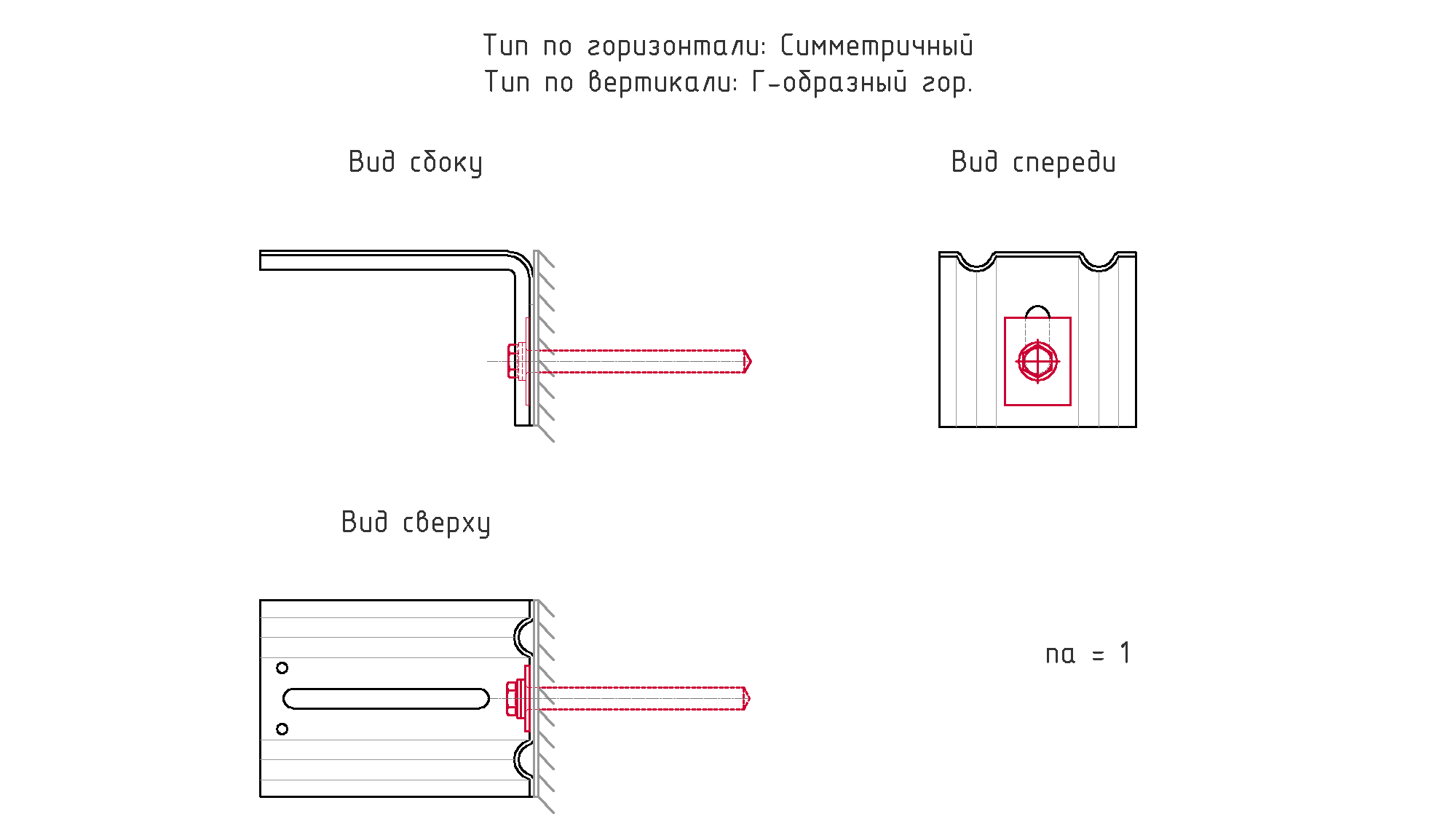

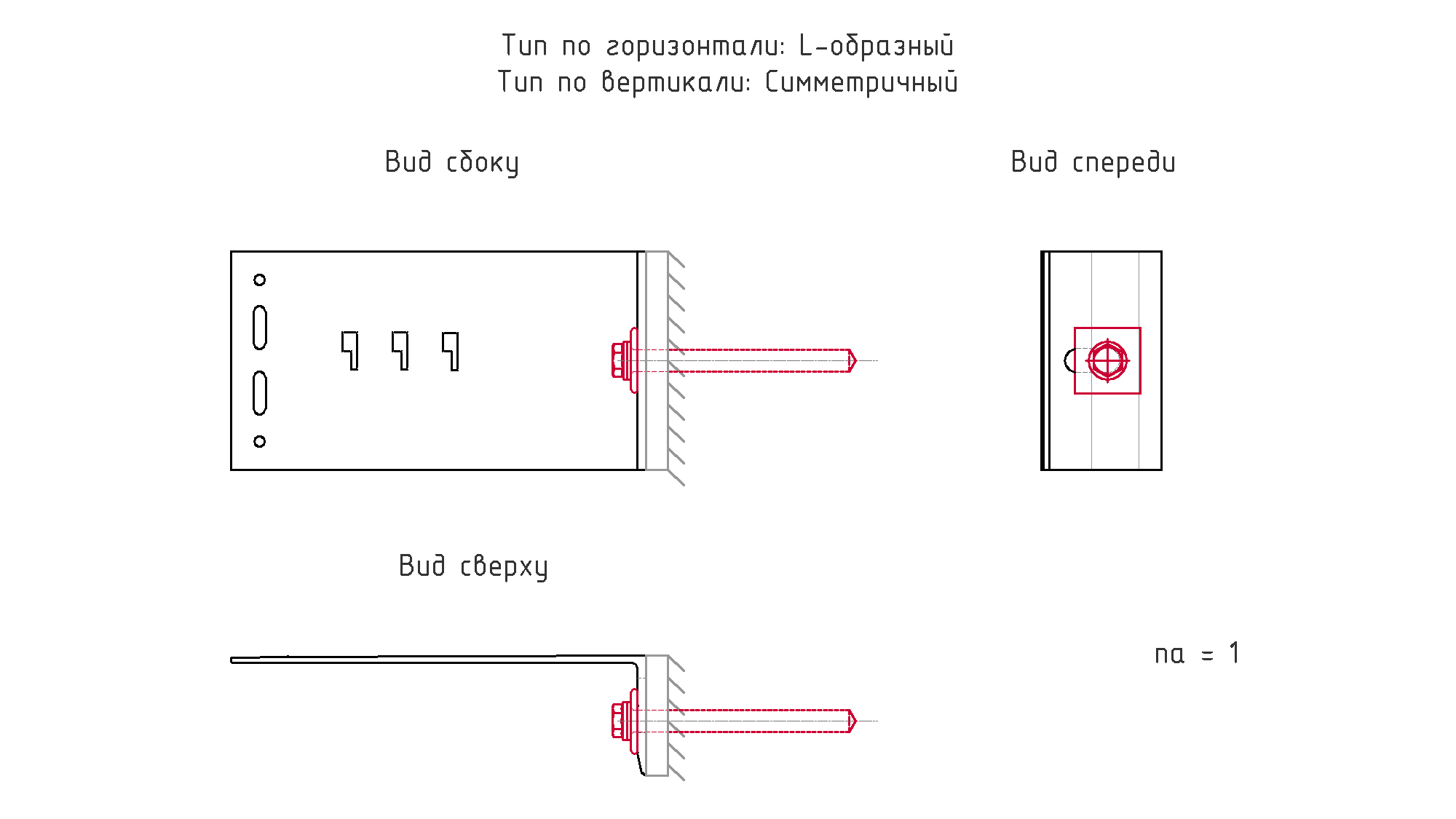

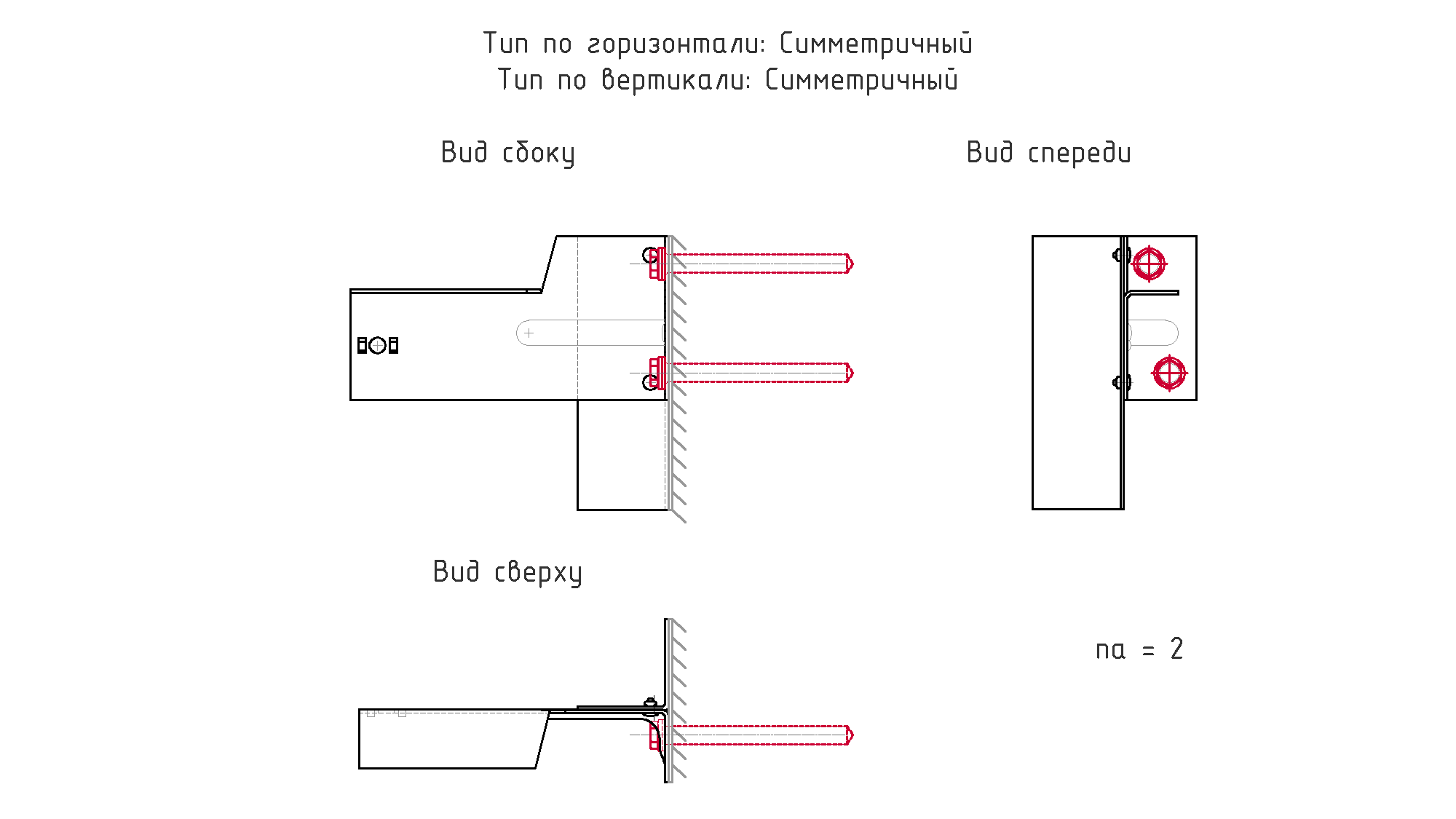

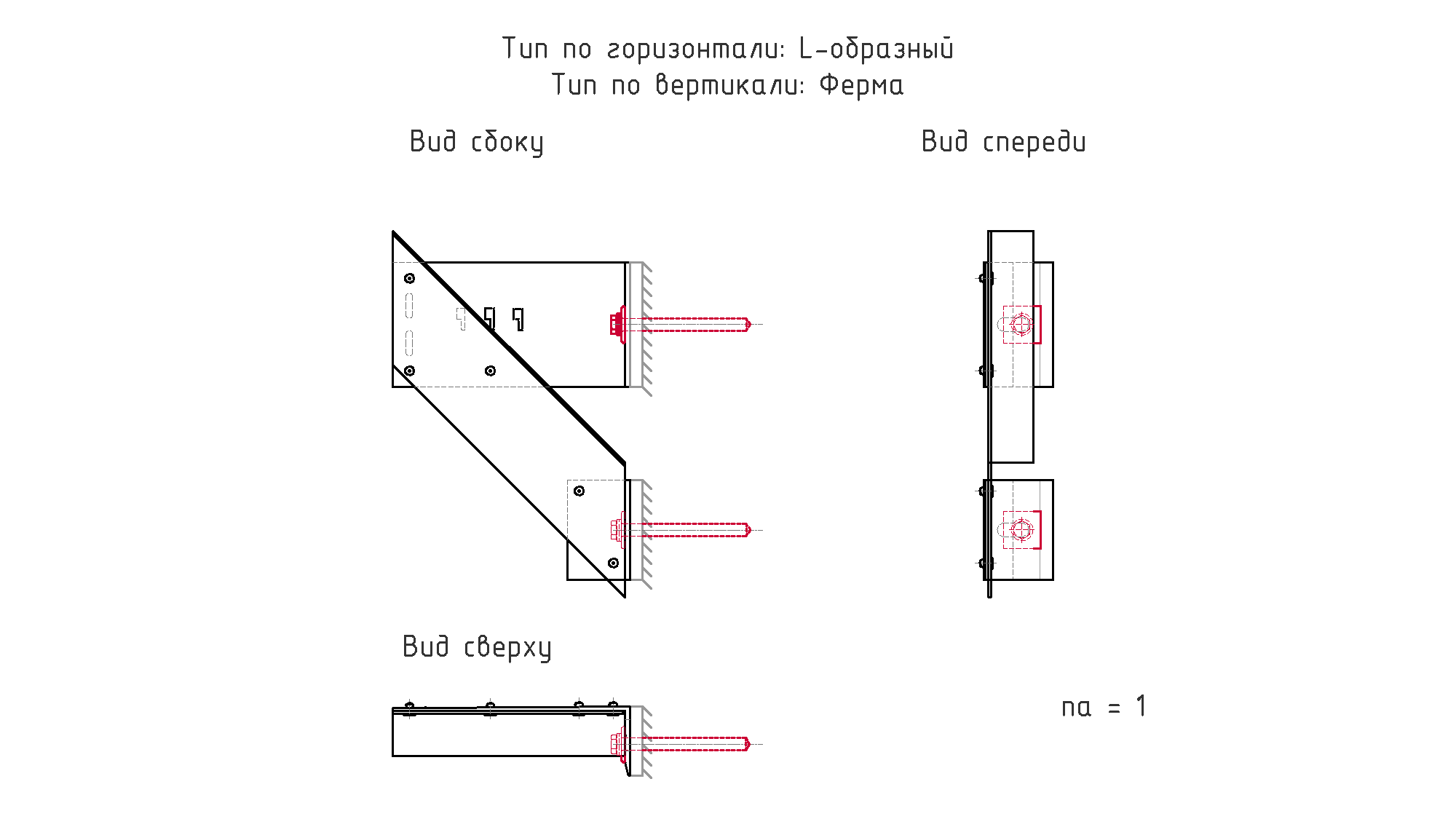

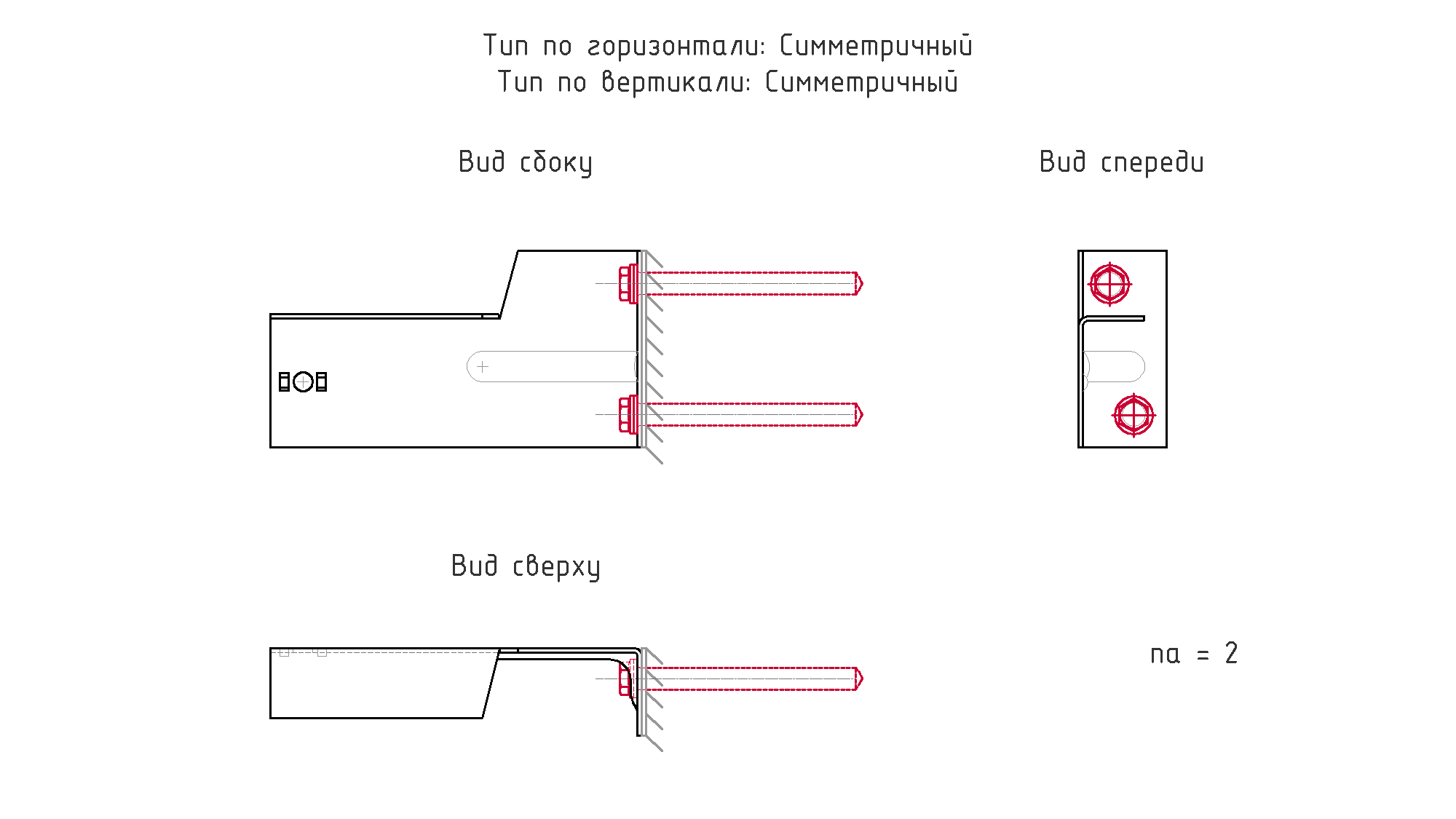

Количество всех анкеров

Значение по умолчанию: 1

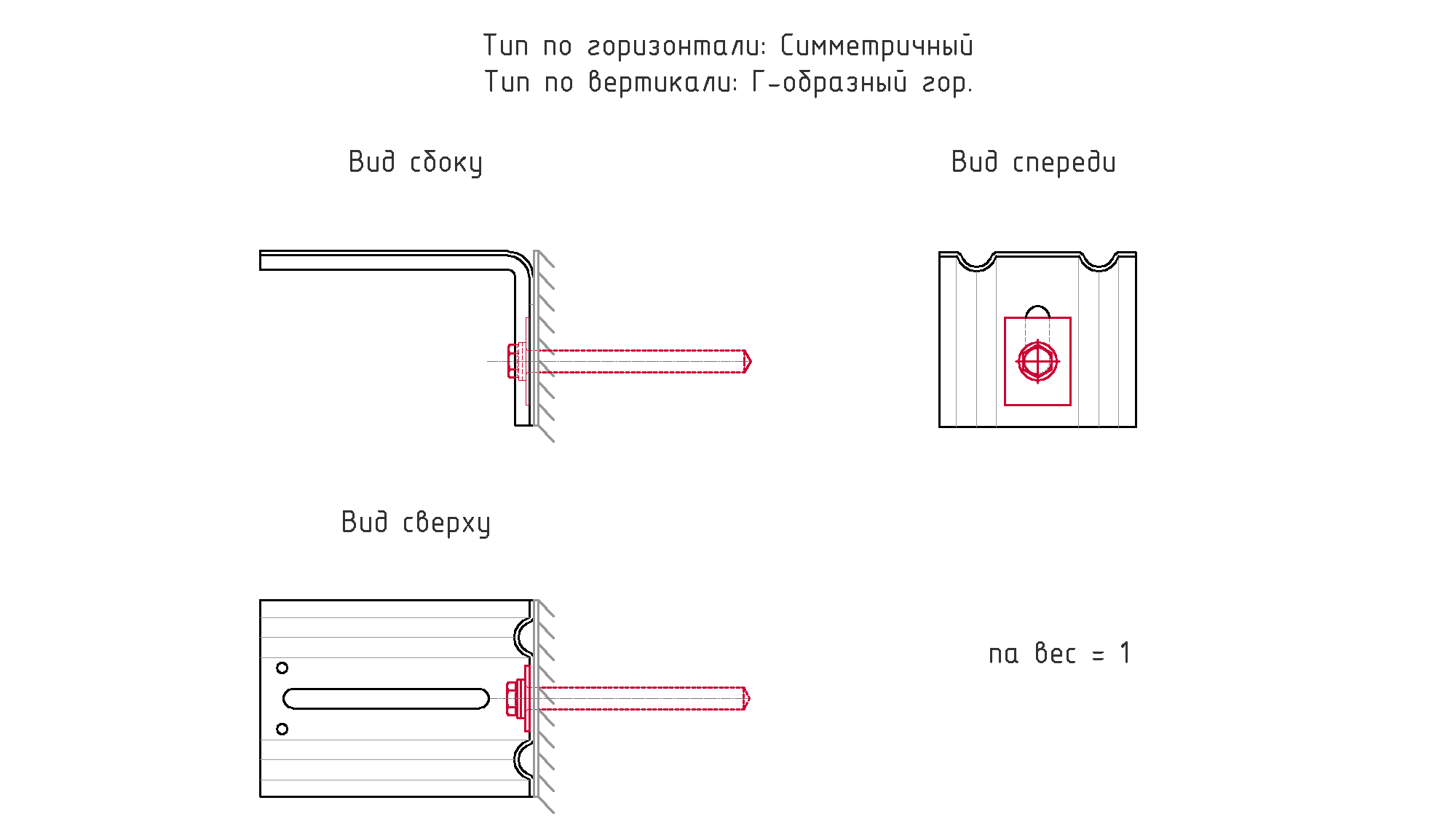

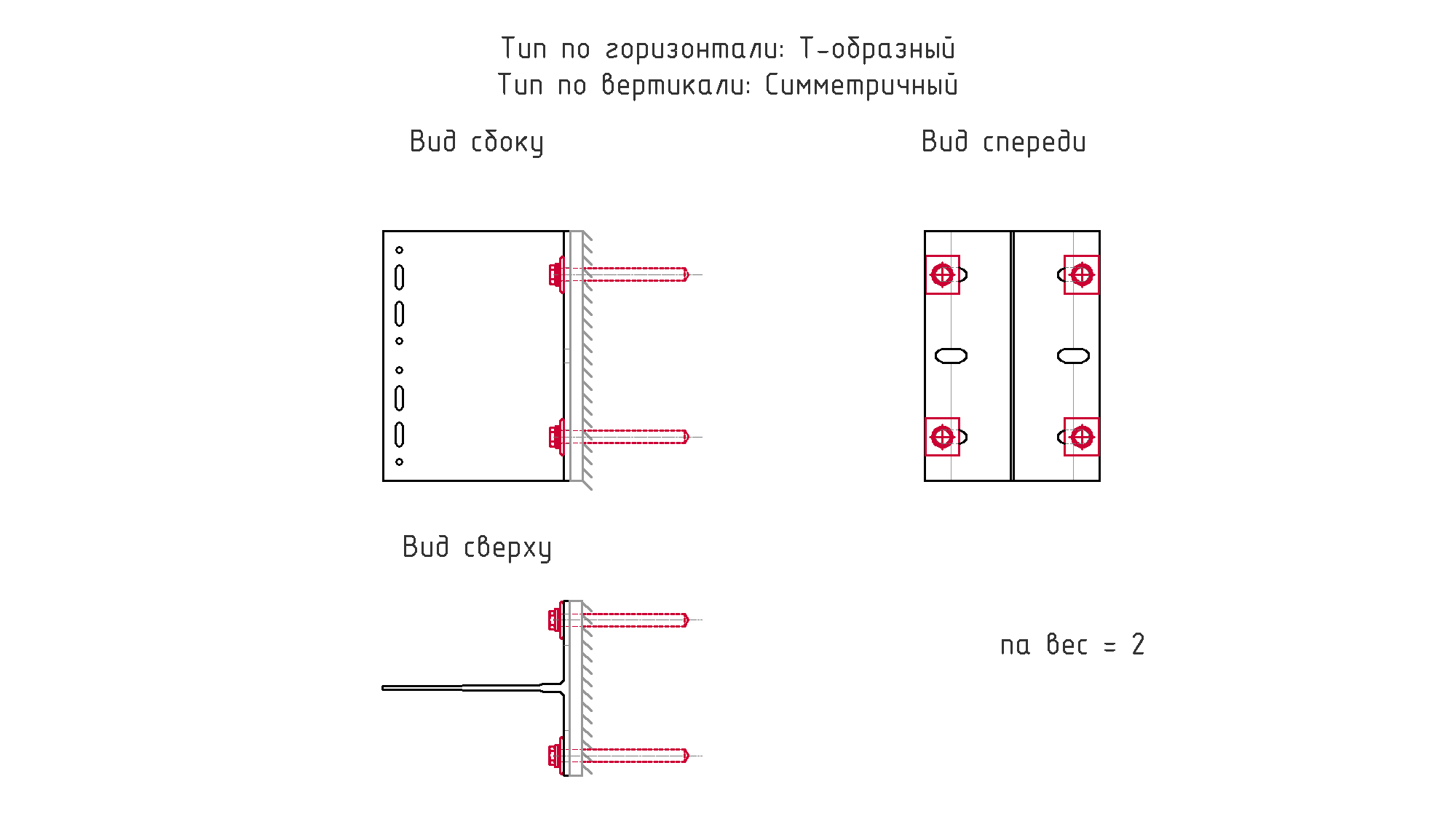

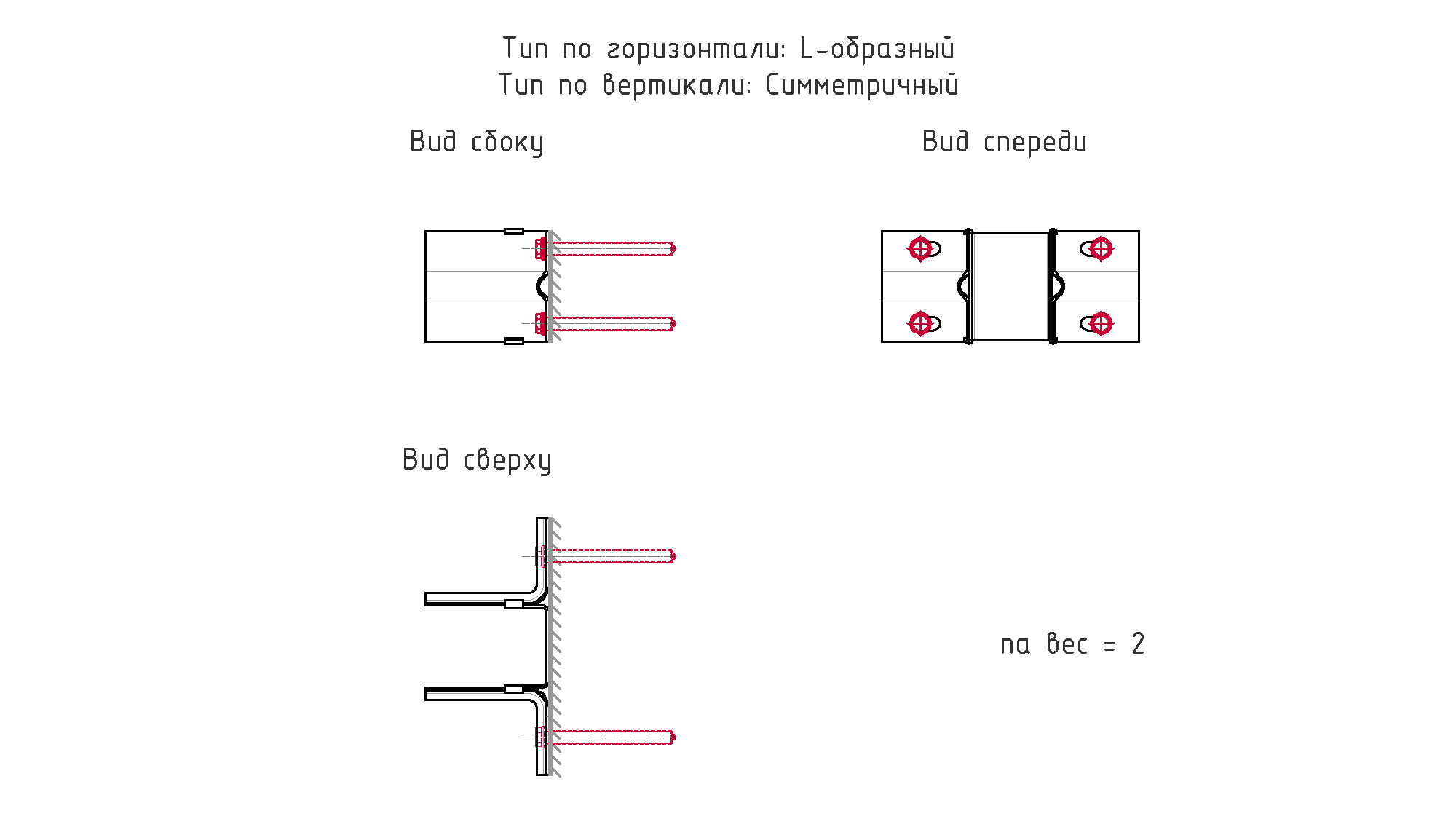

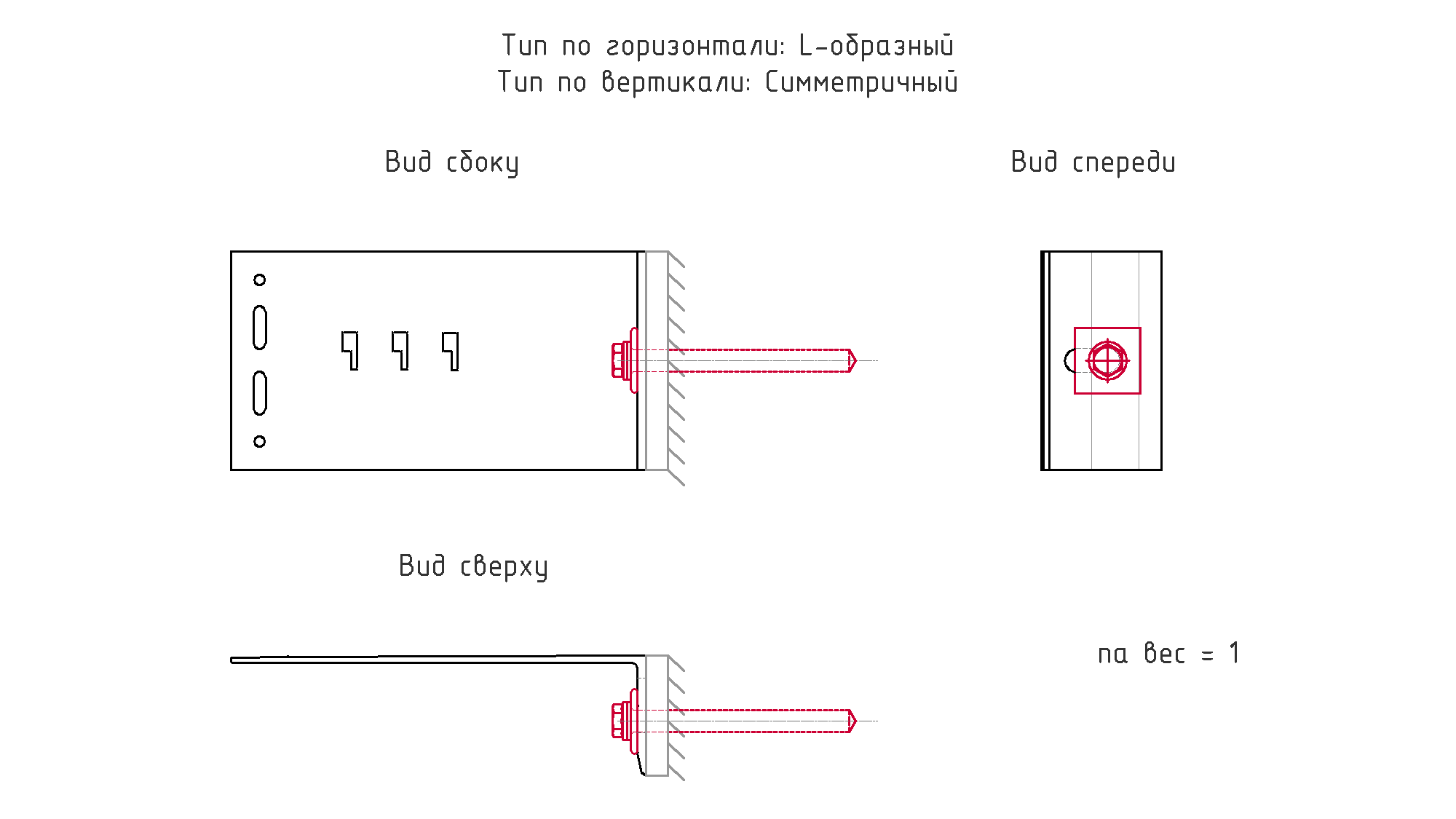

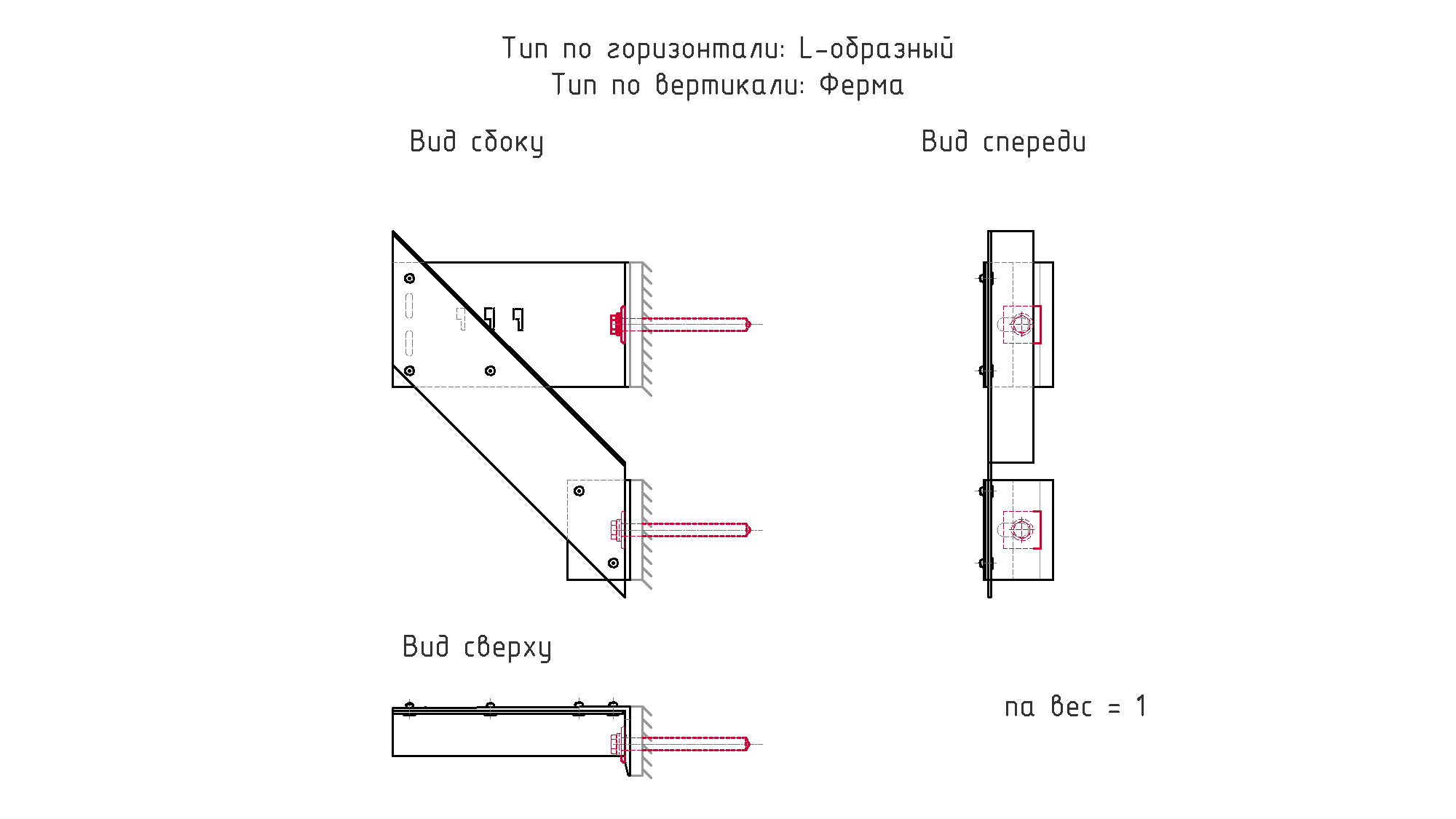

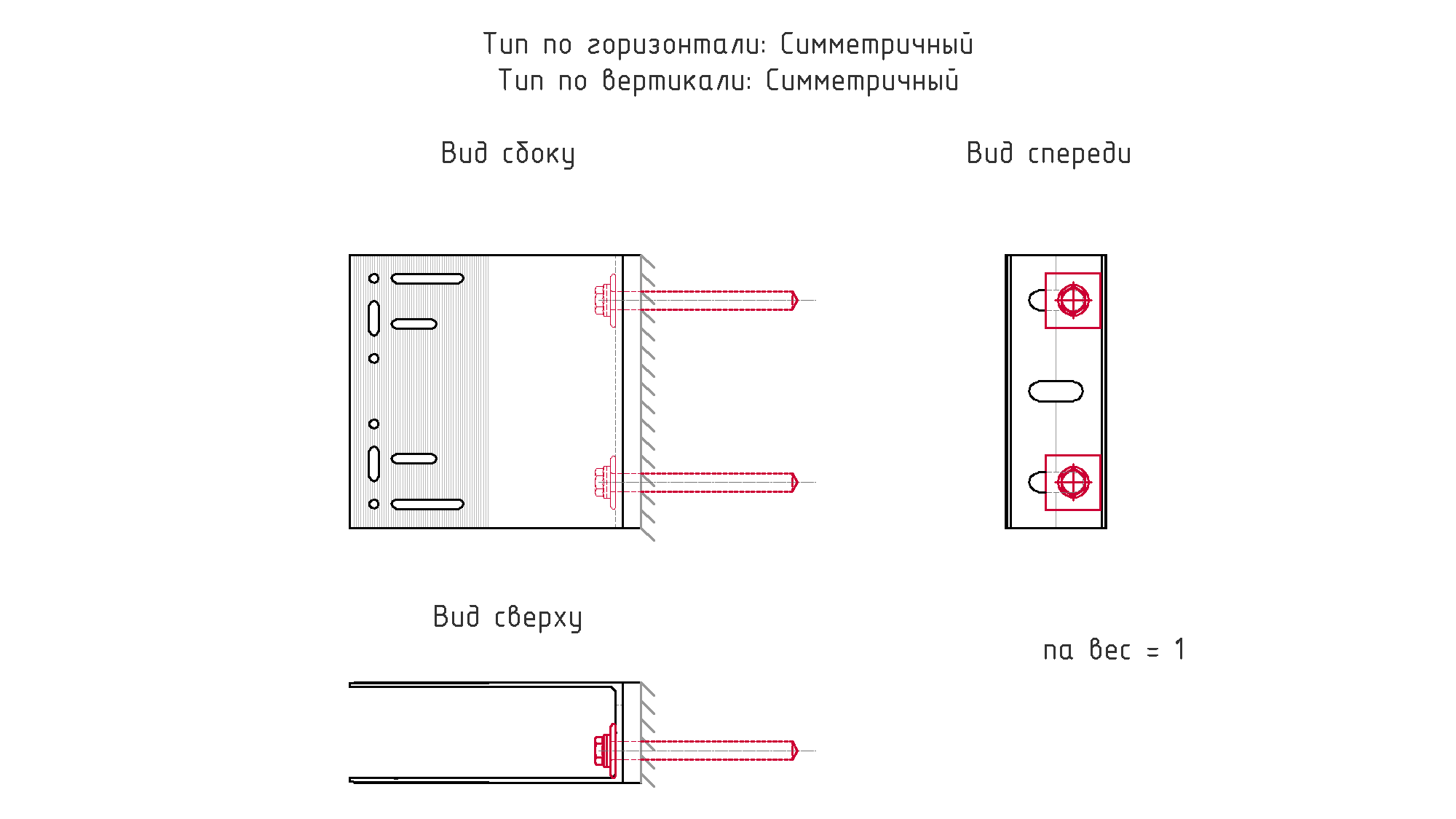

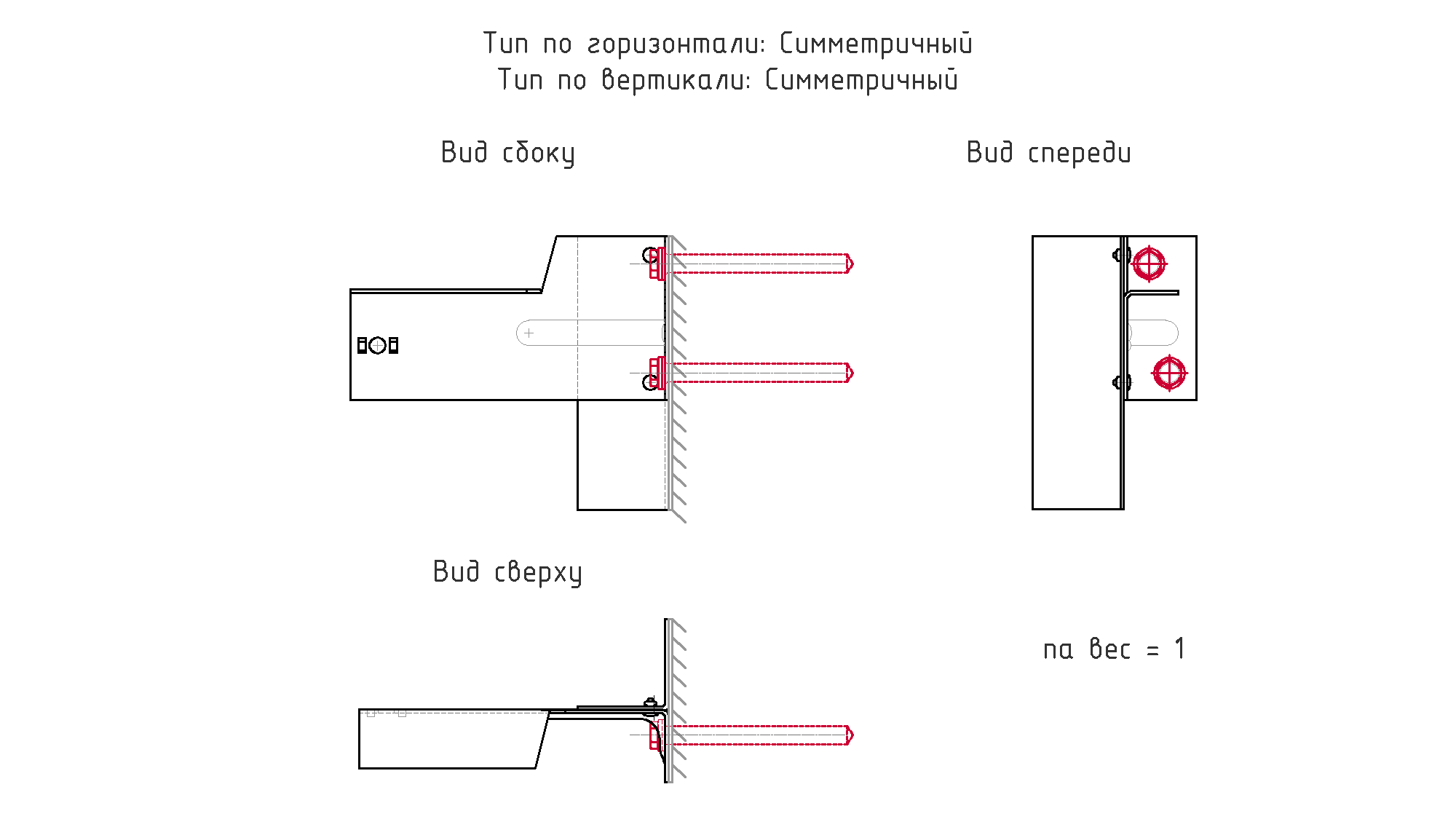

nа вес

Количество анкеров, воспринимающих весовую нагрузку

Значение по умолчанию: 1

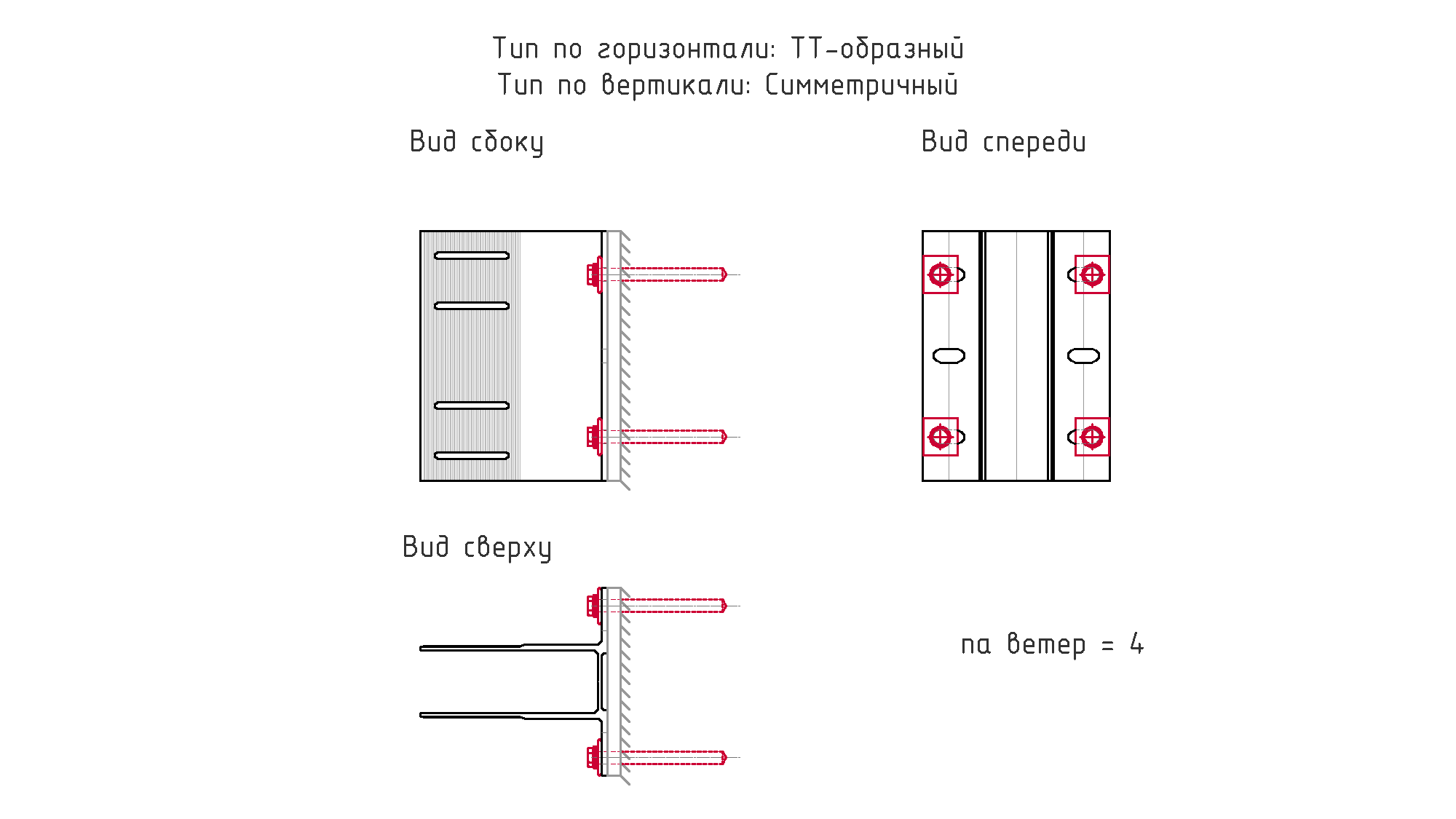

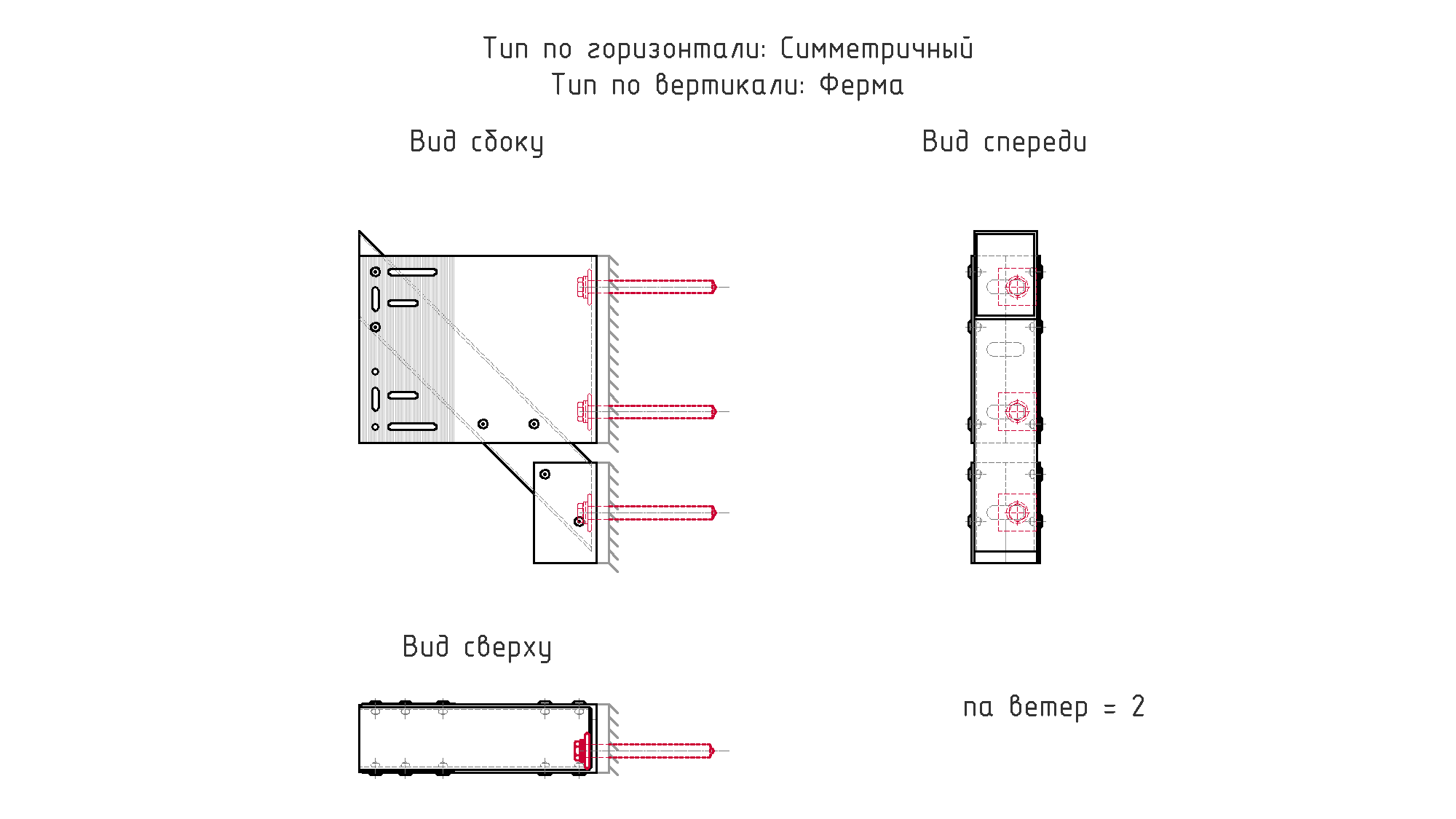

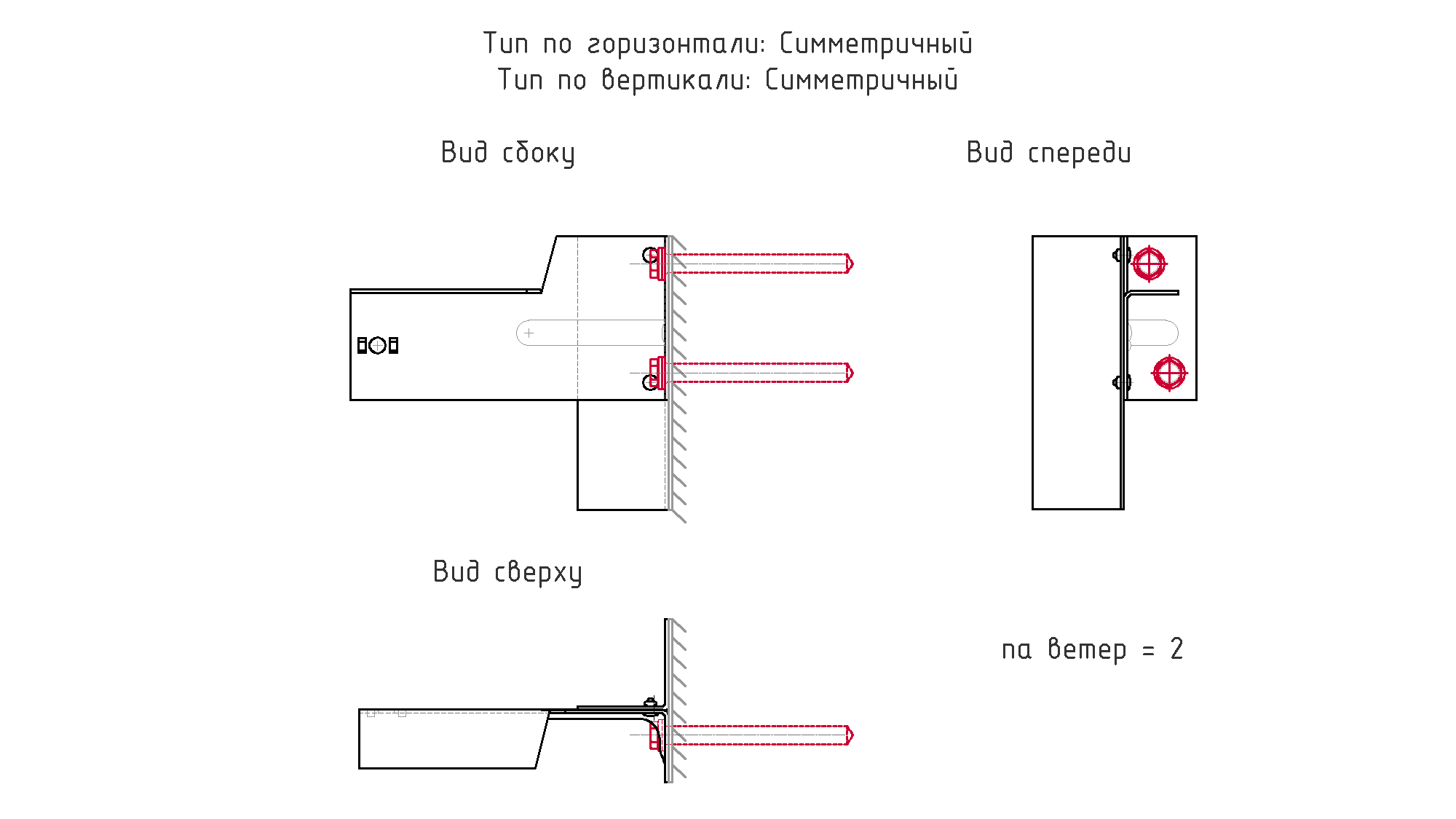

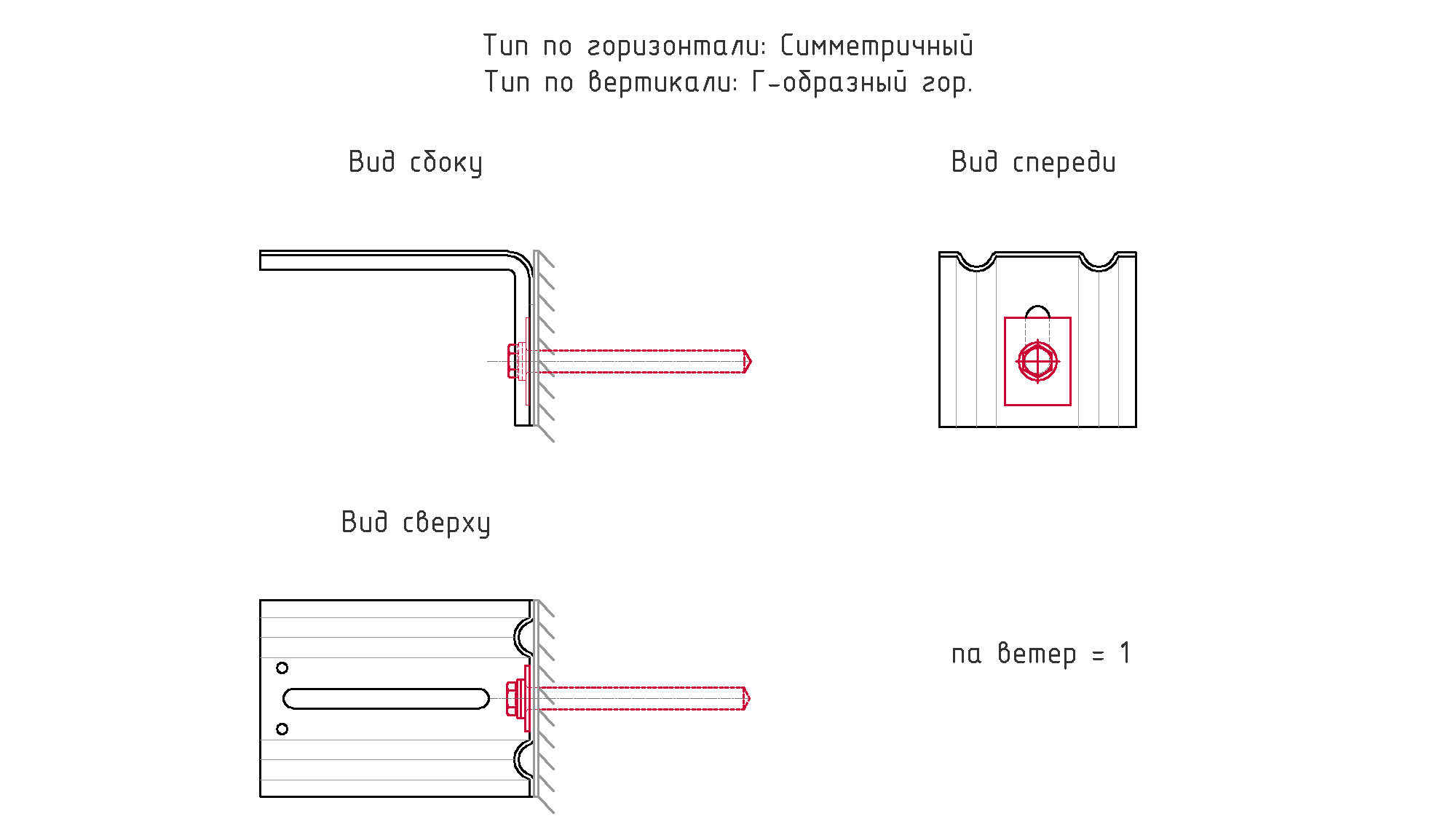

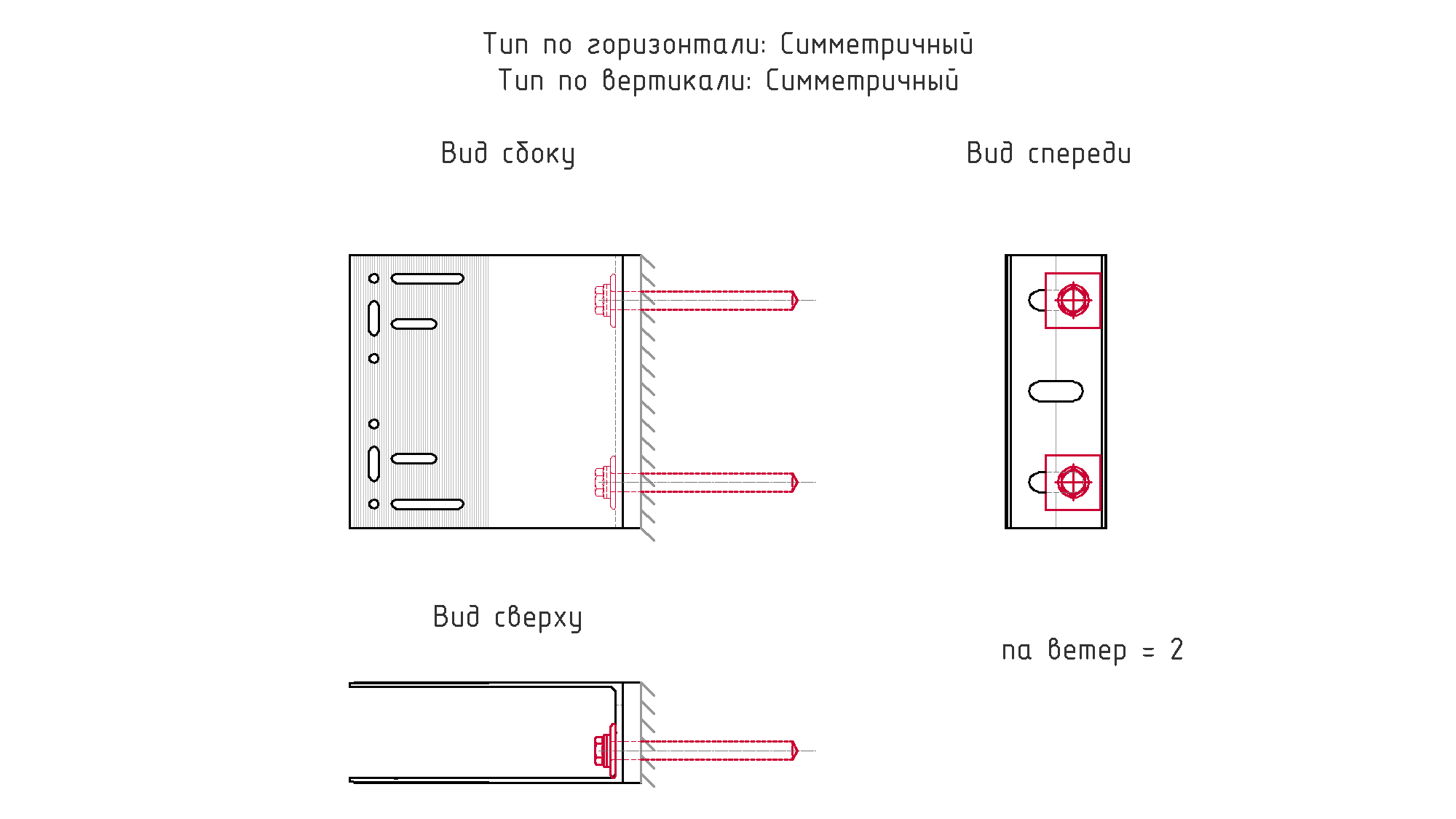

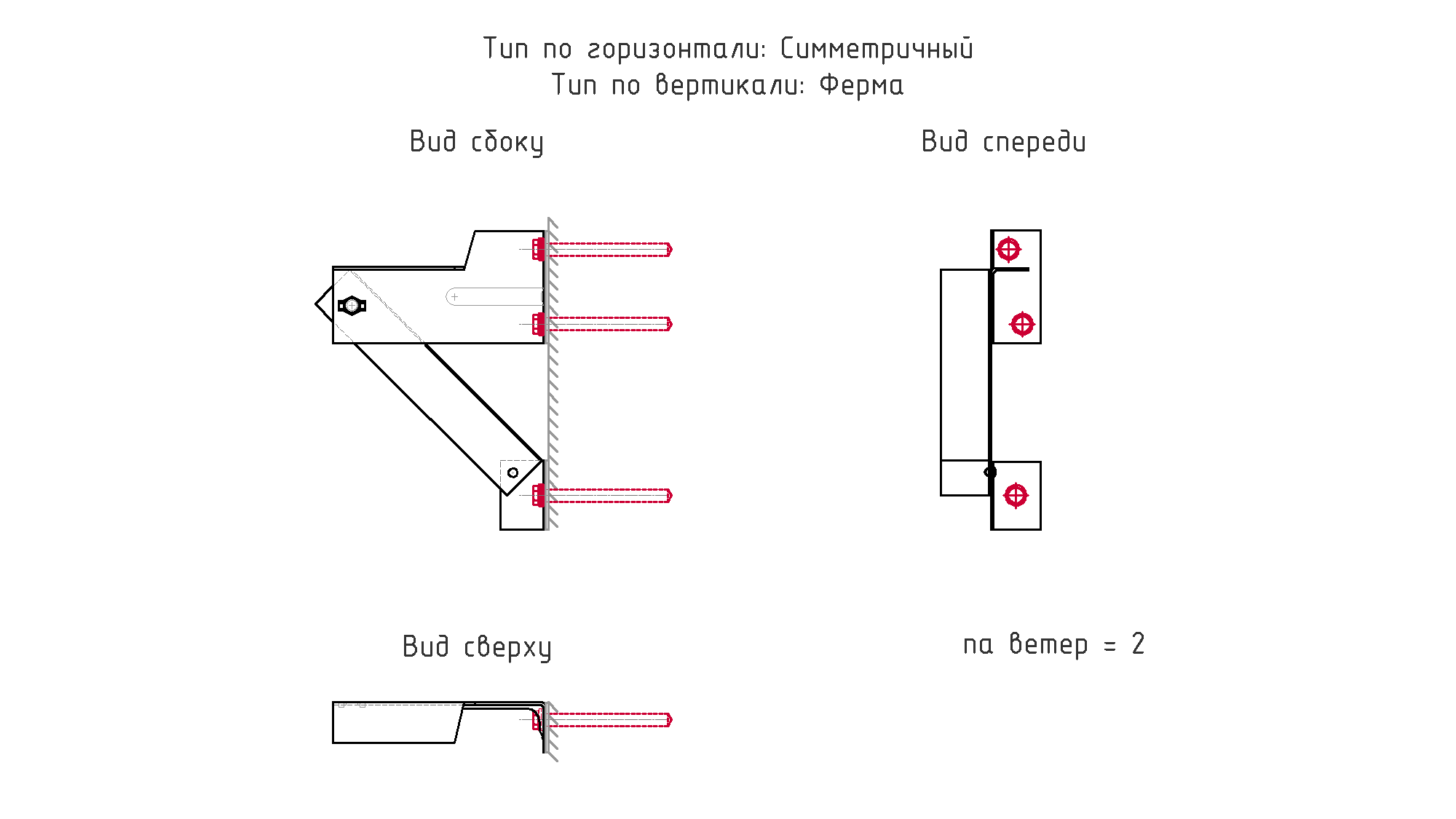

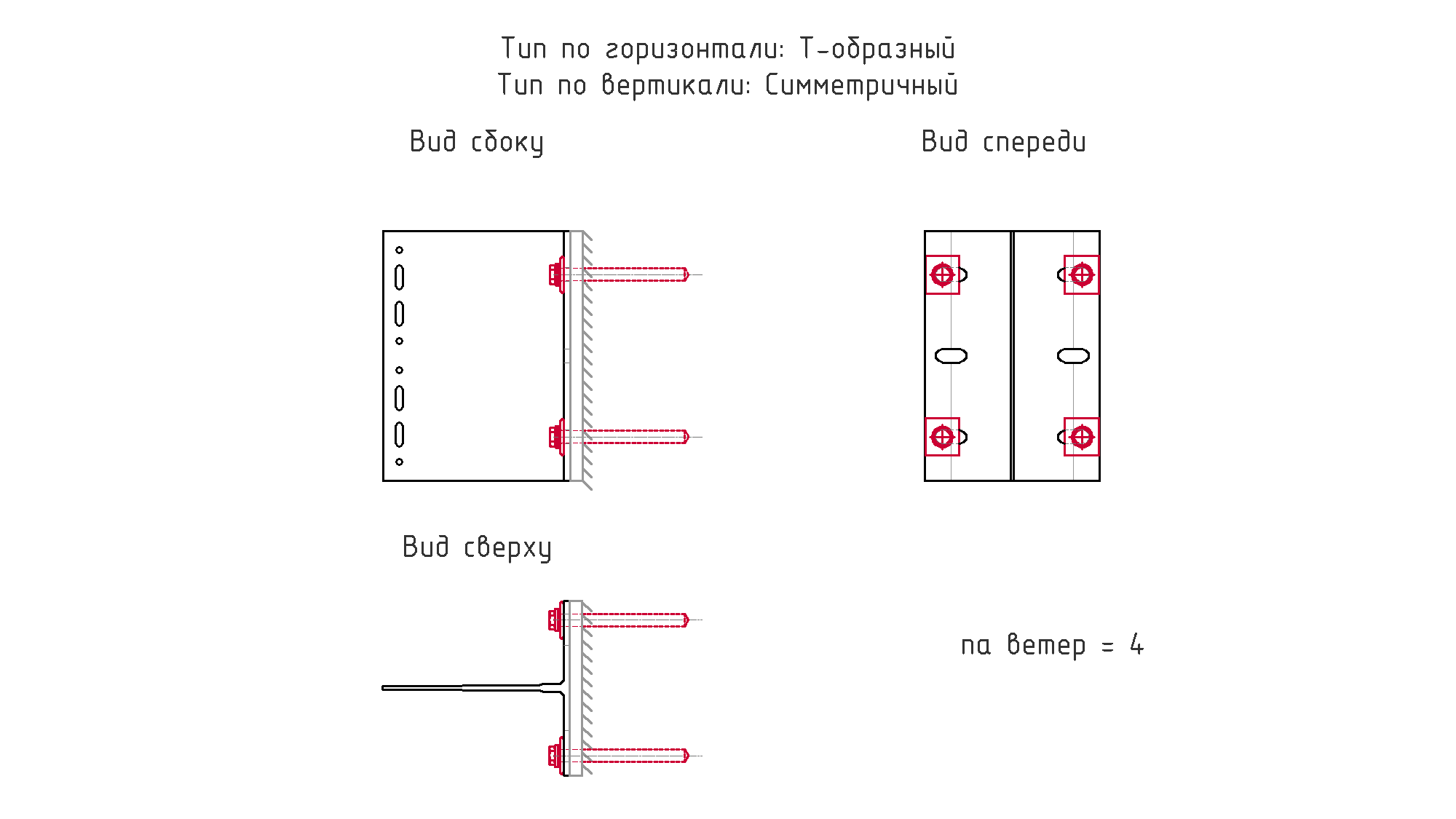

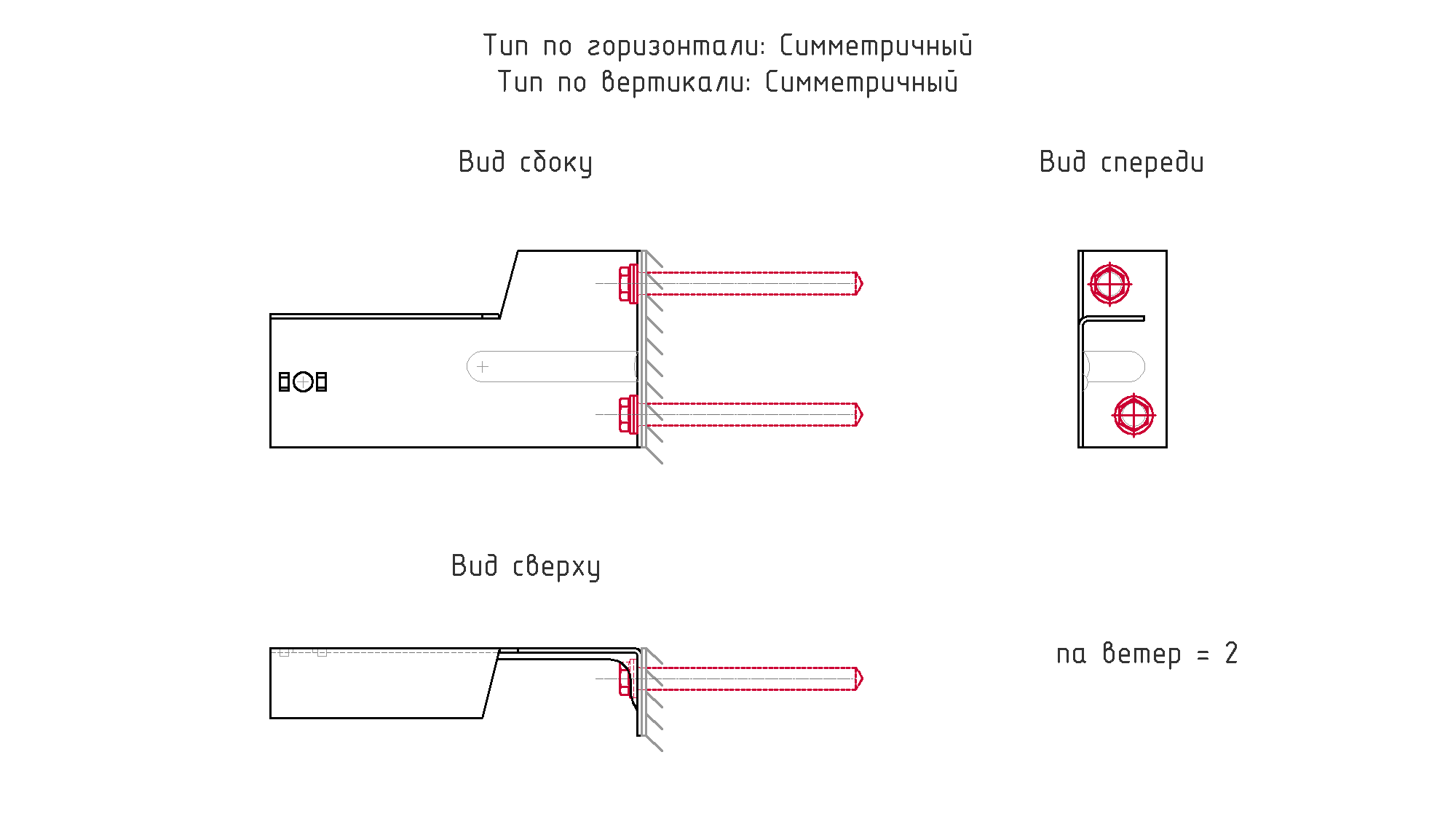

nа ветер

Количество анкеров, воспринимающих ветровую нагрузку

Значение по умолчанию: 1

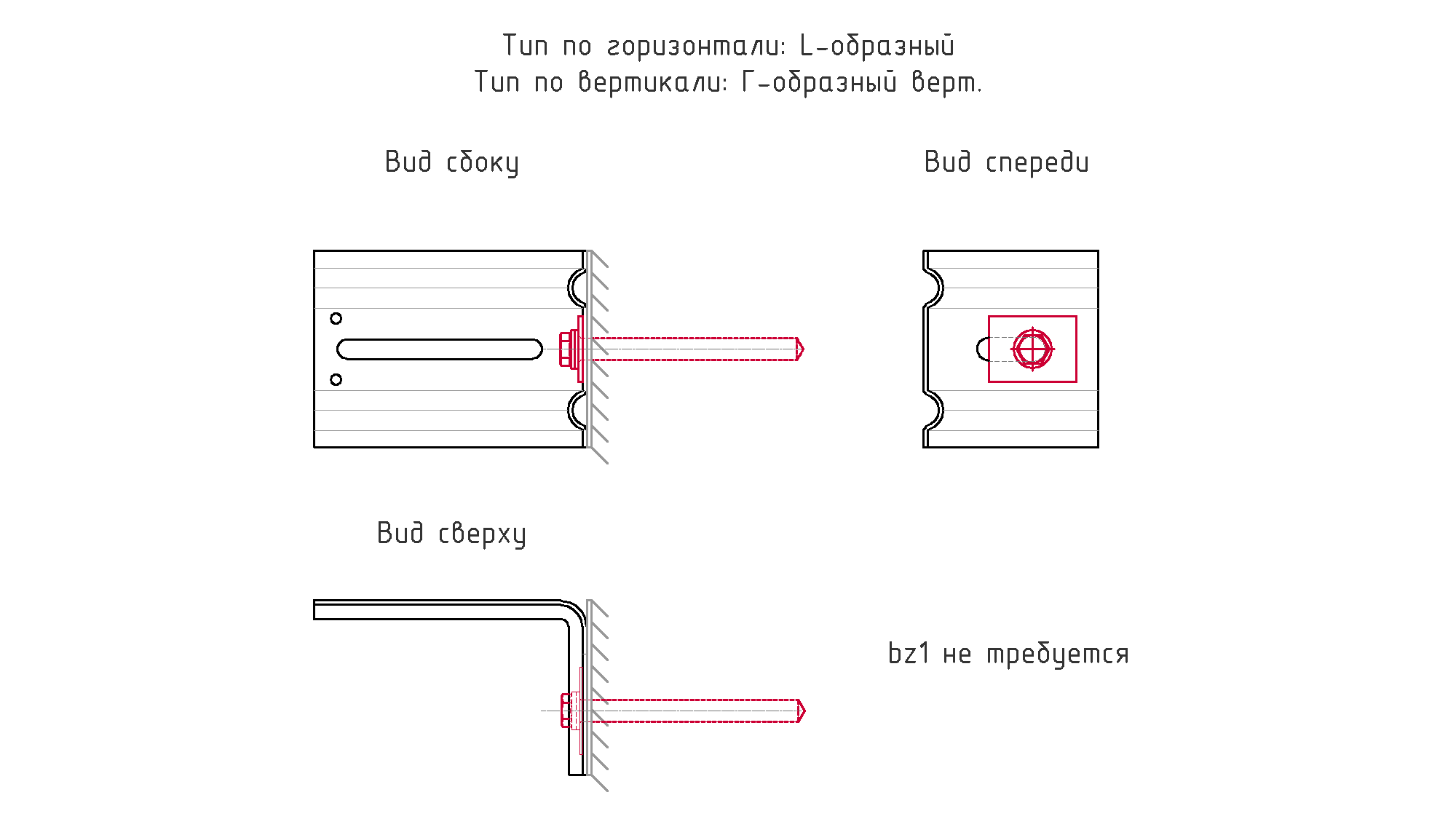

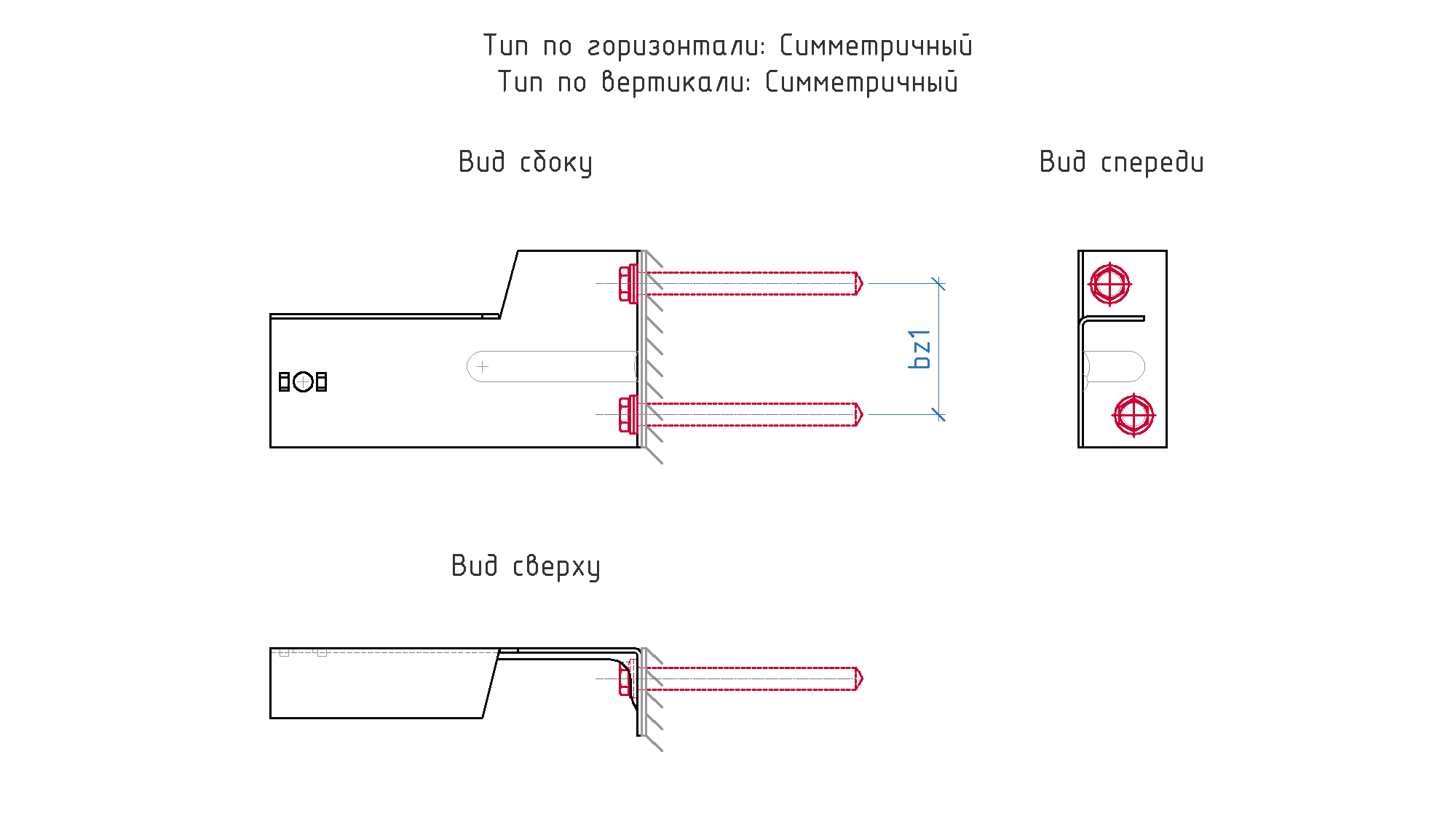

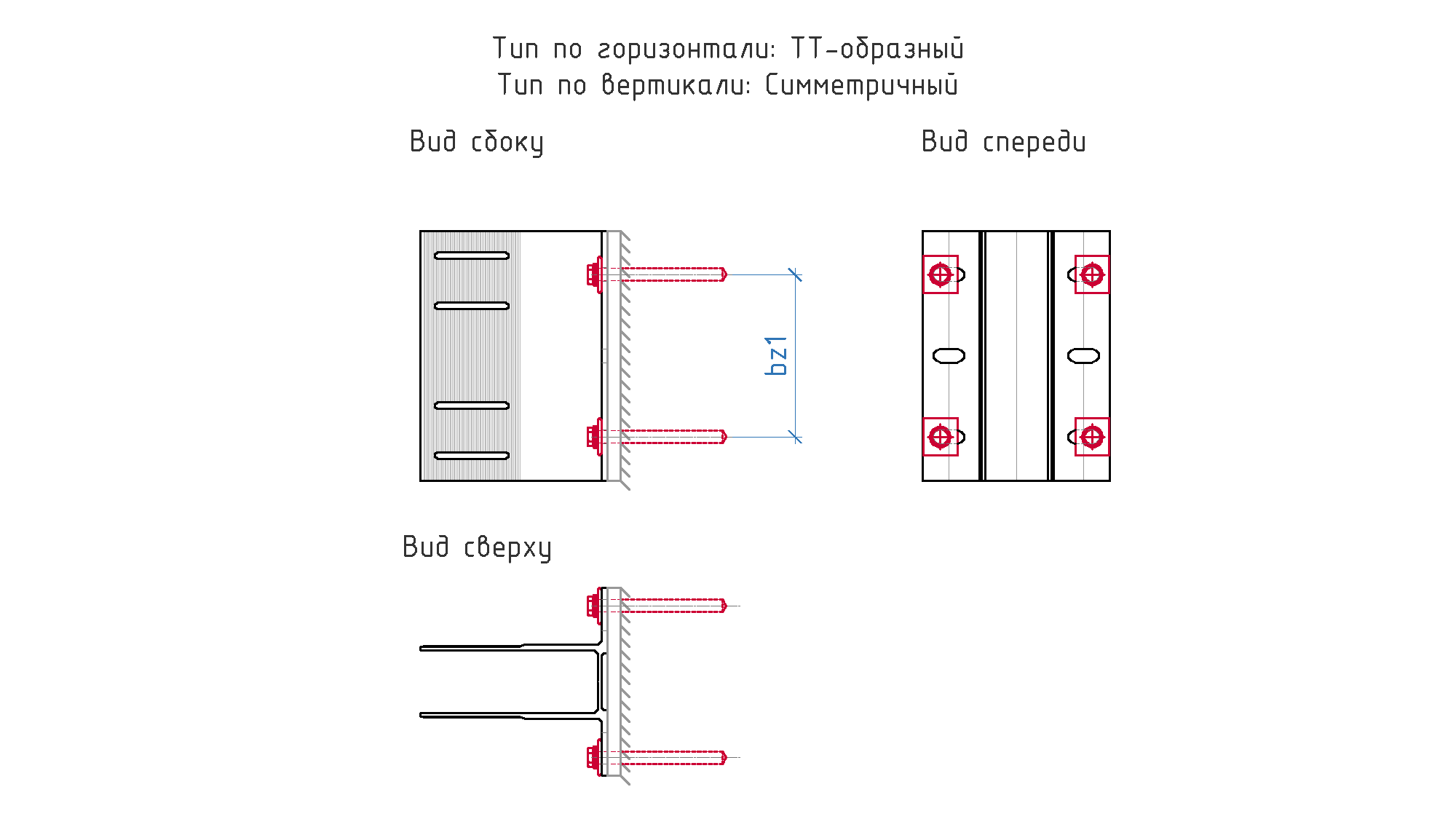

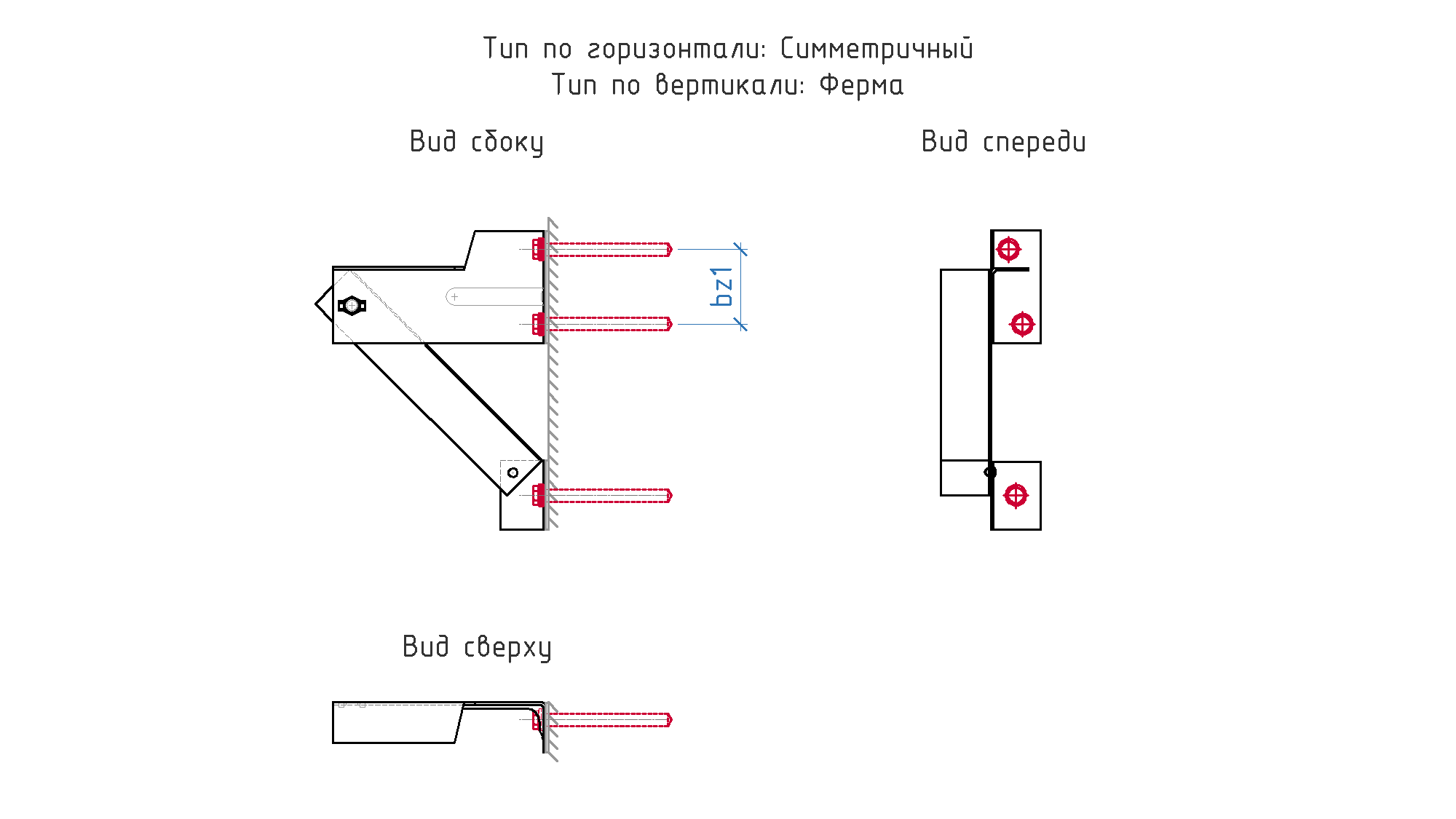

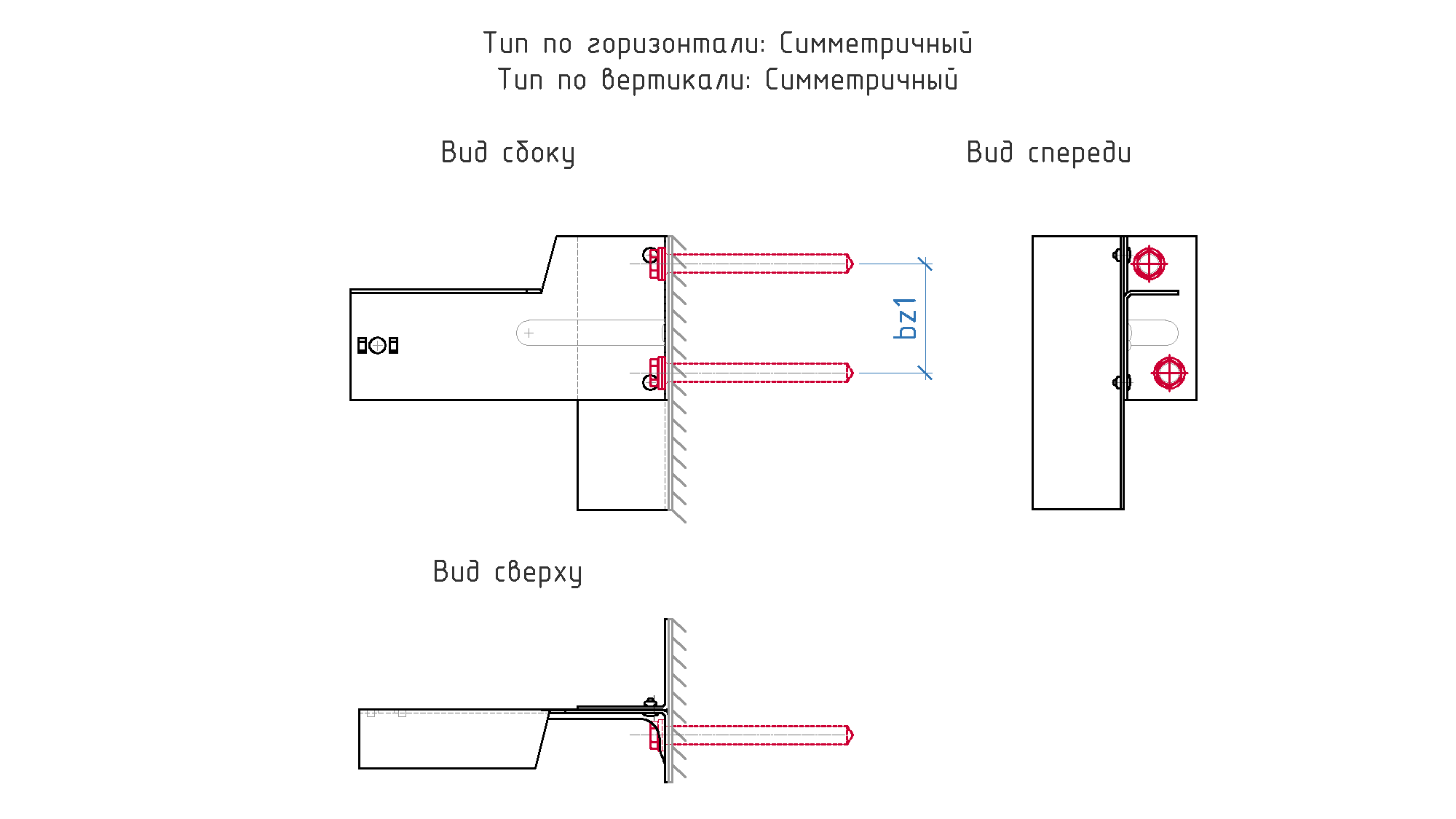

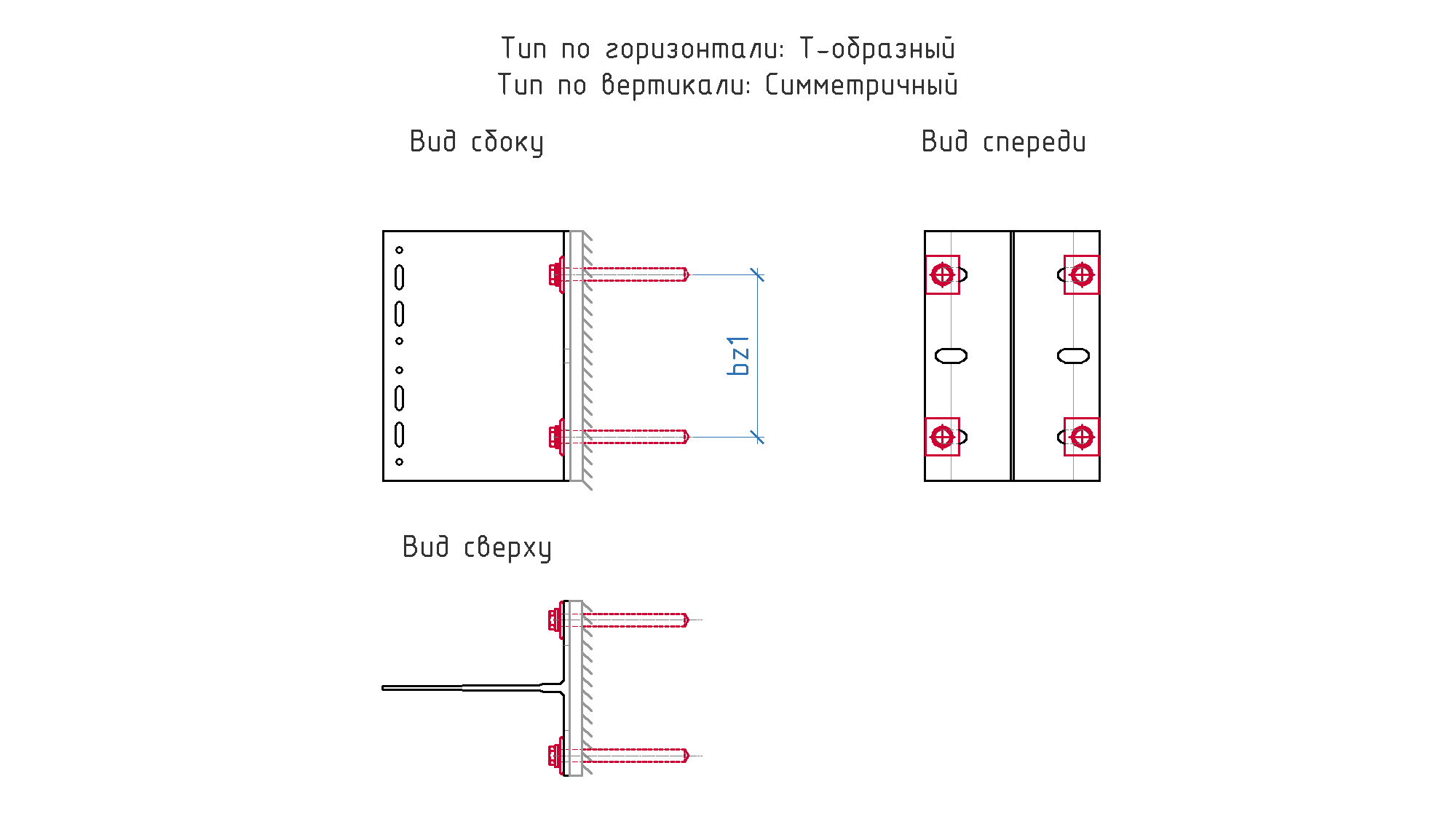

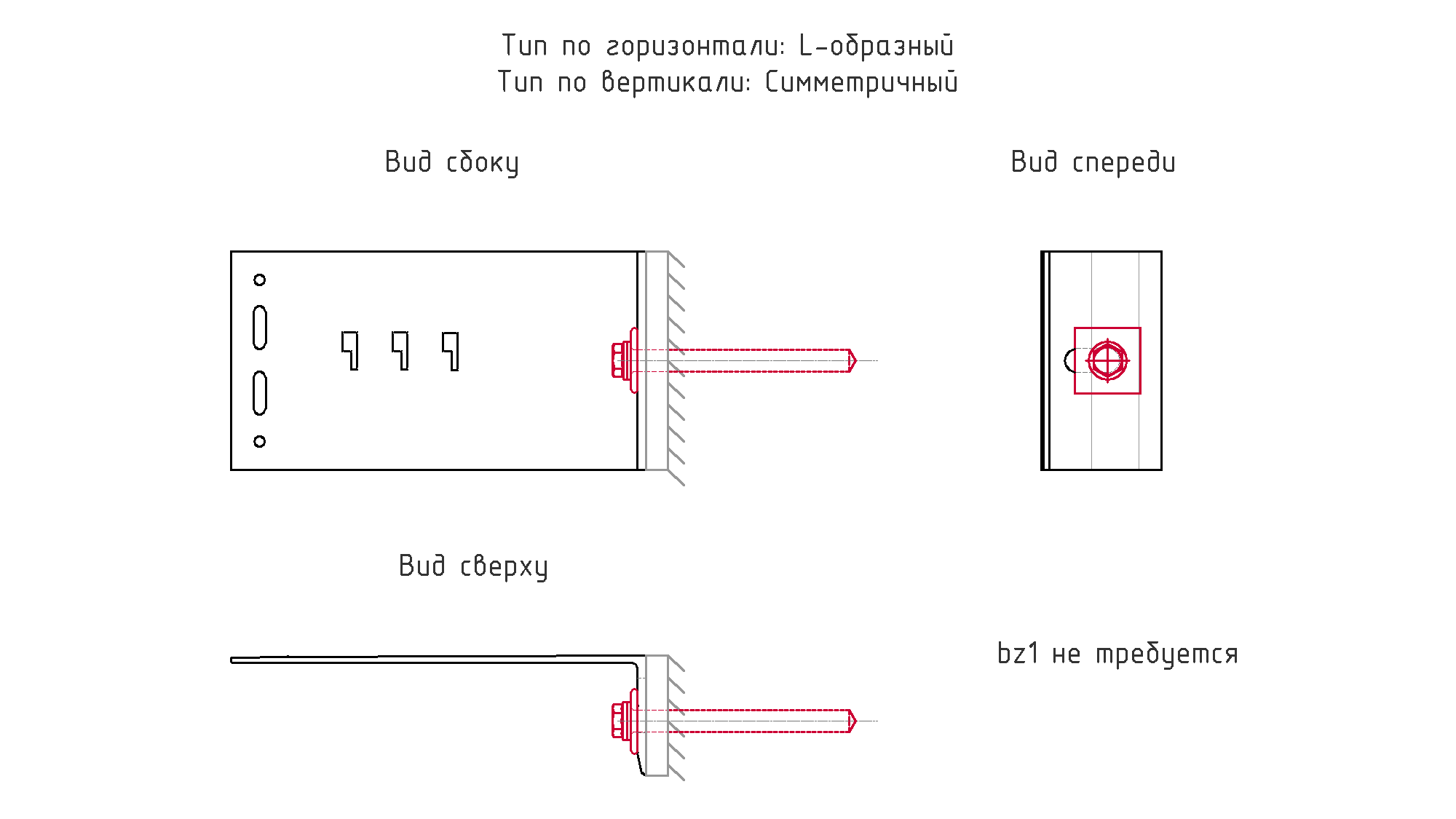

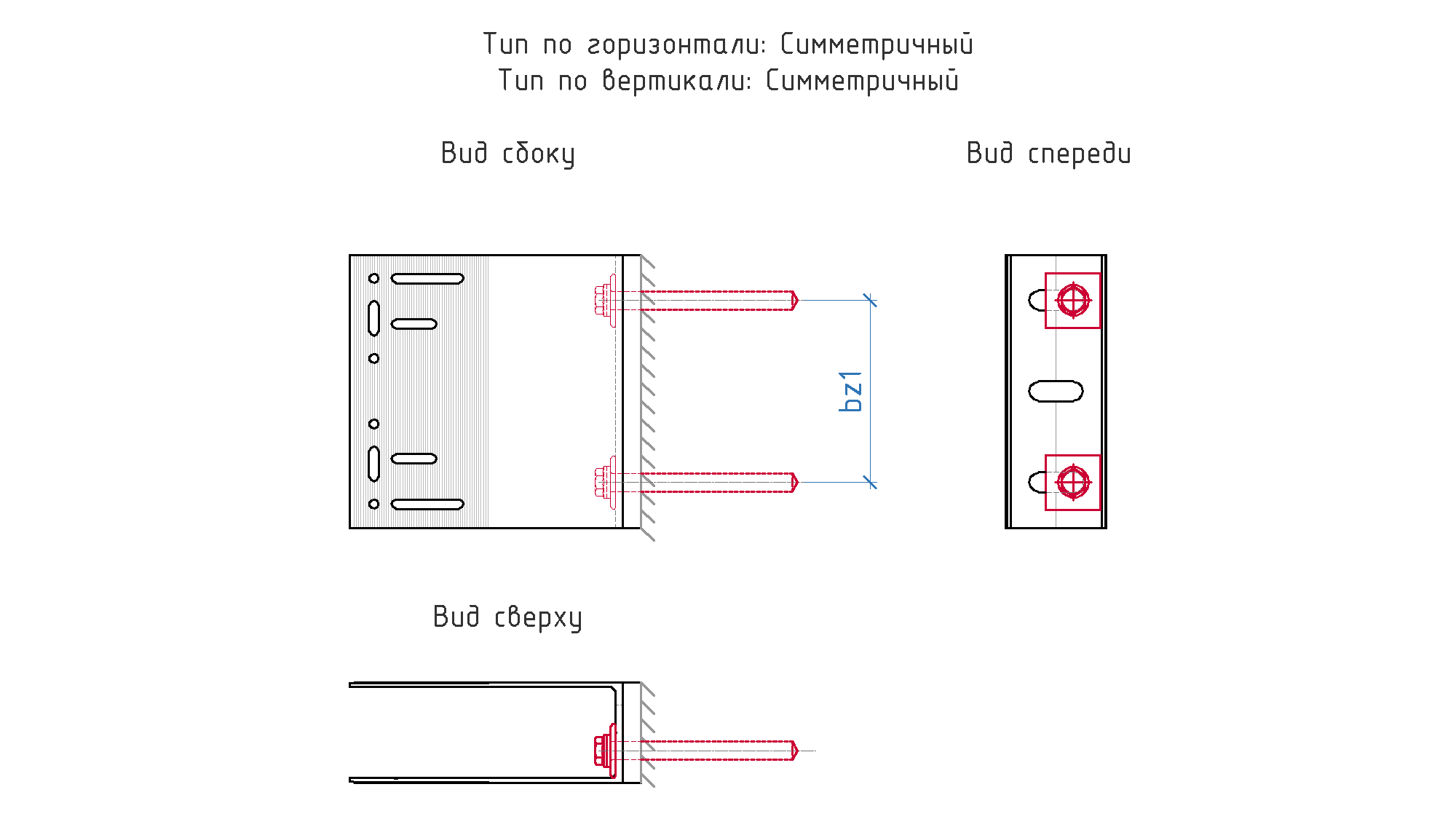

bz1, м

Плечо анкера по оси Z для первого варианта

Значение по умолчанию: 0

Подробнее о вариантах плеча анкера читайте в Базе знаний.

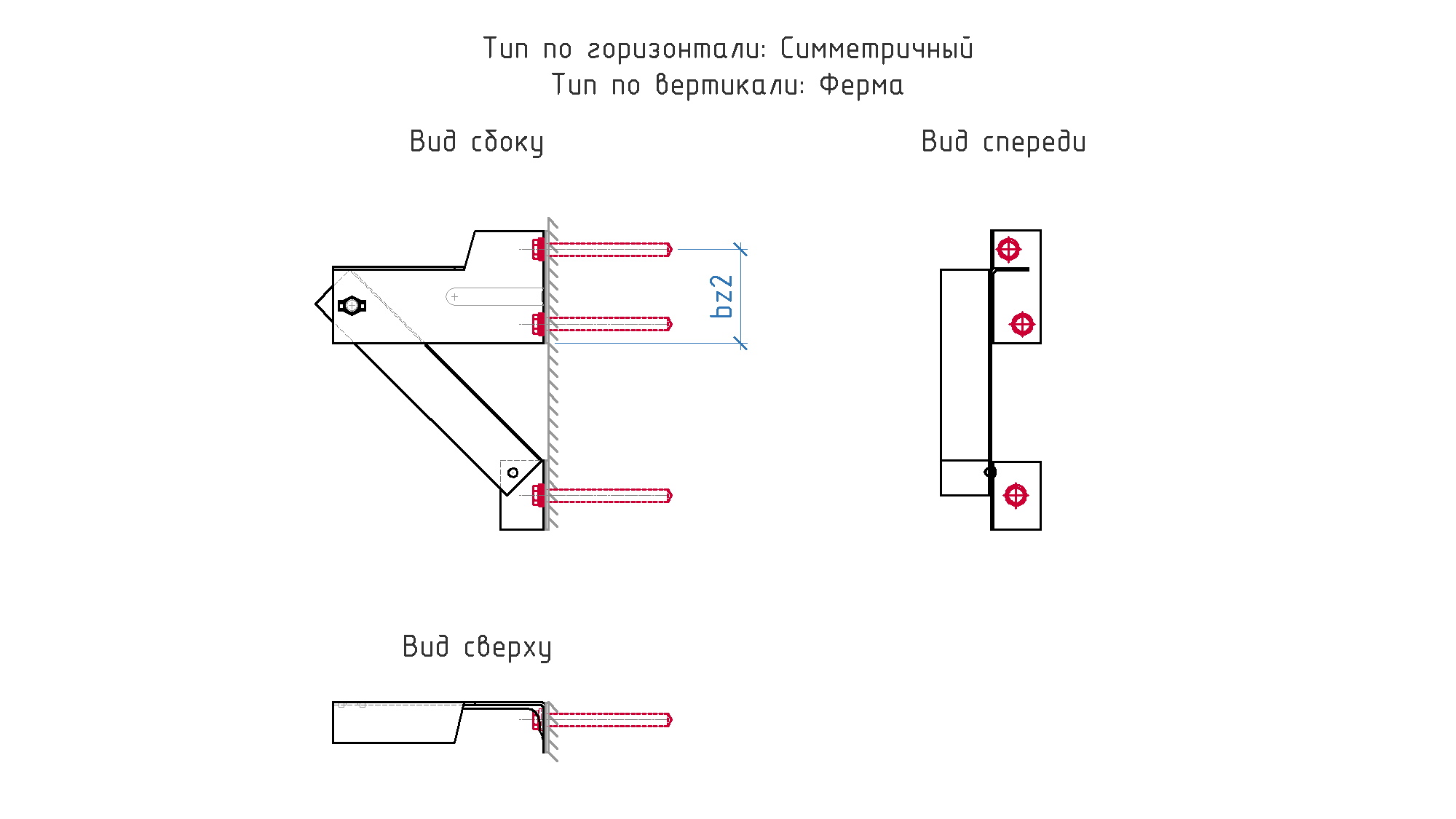

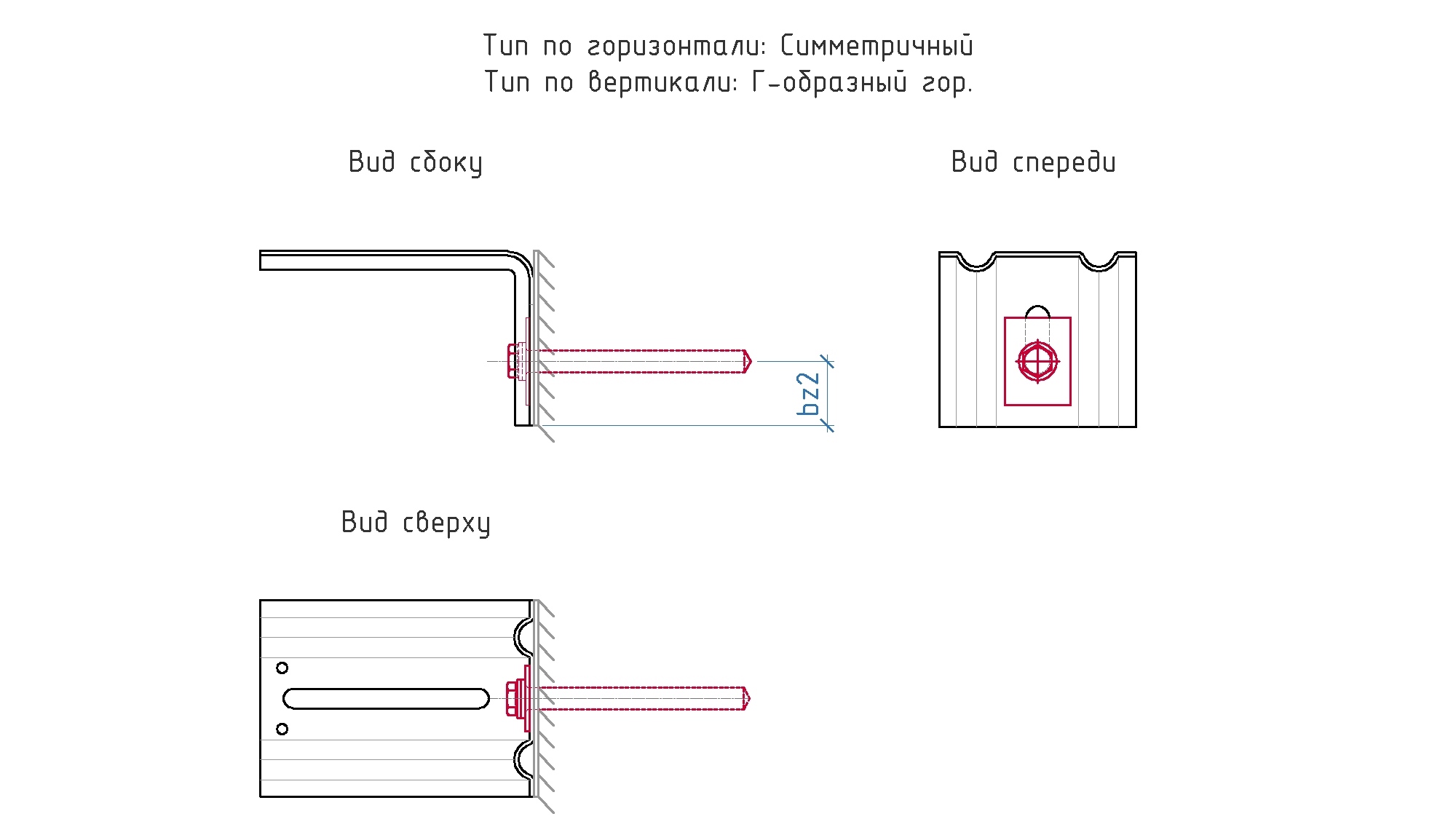

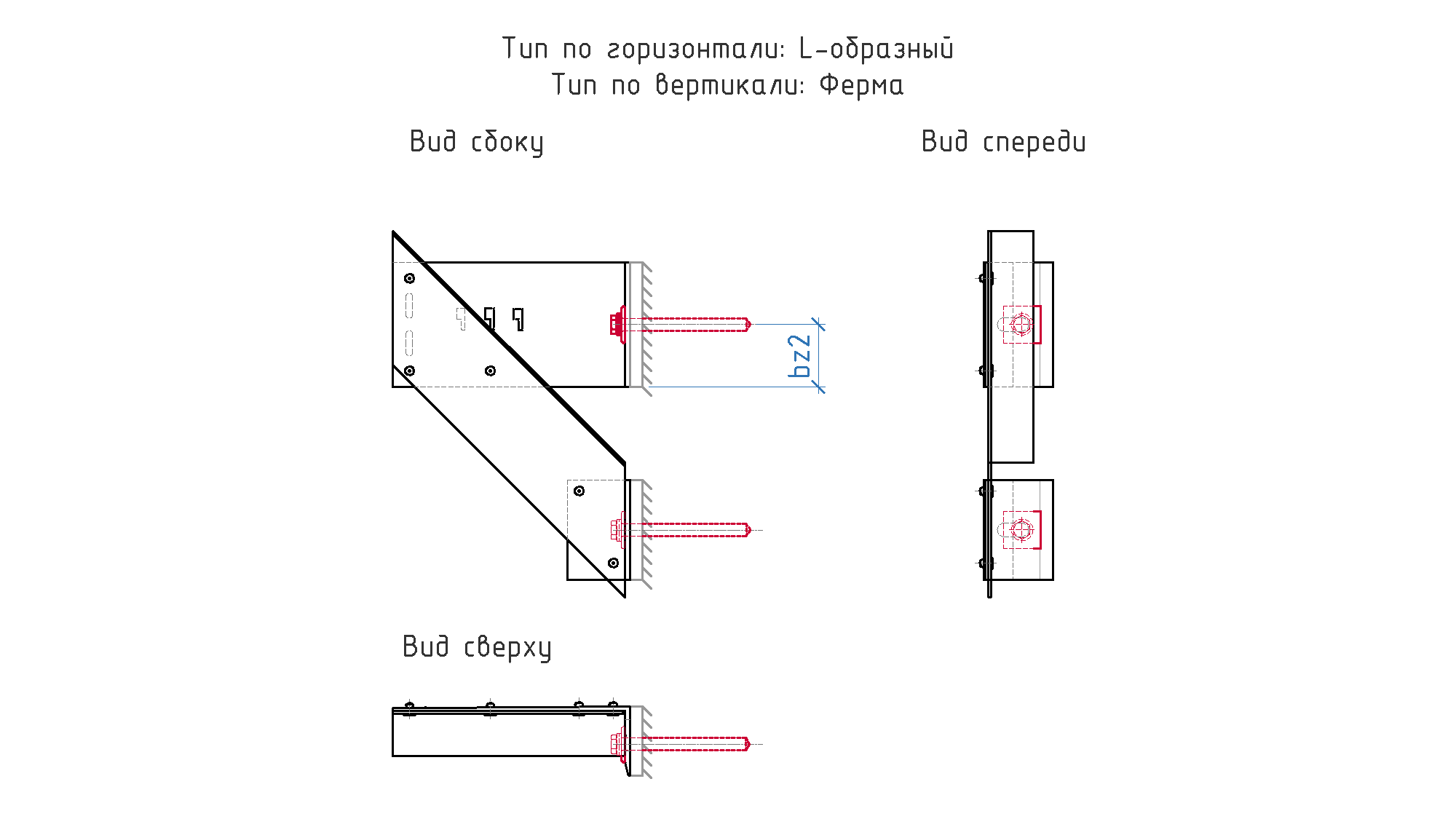

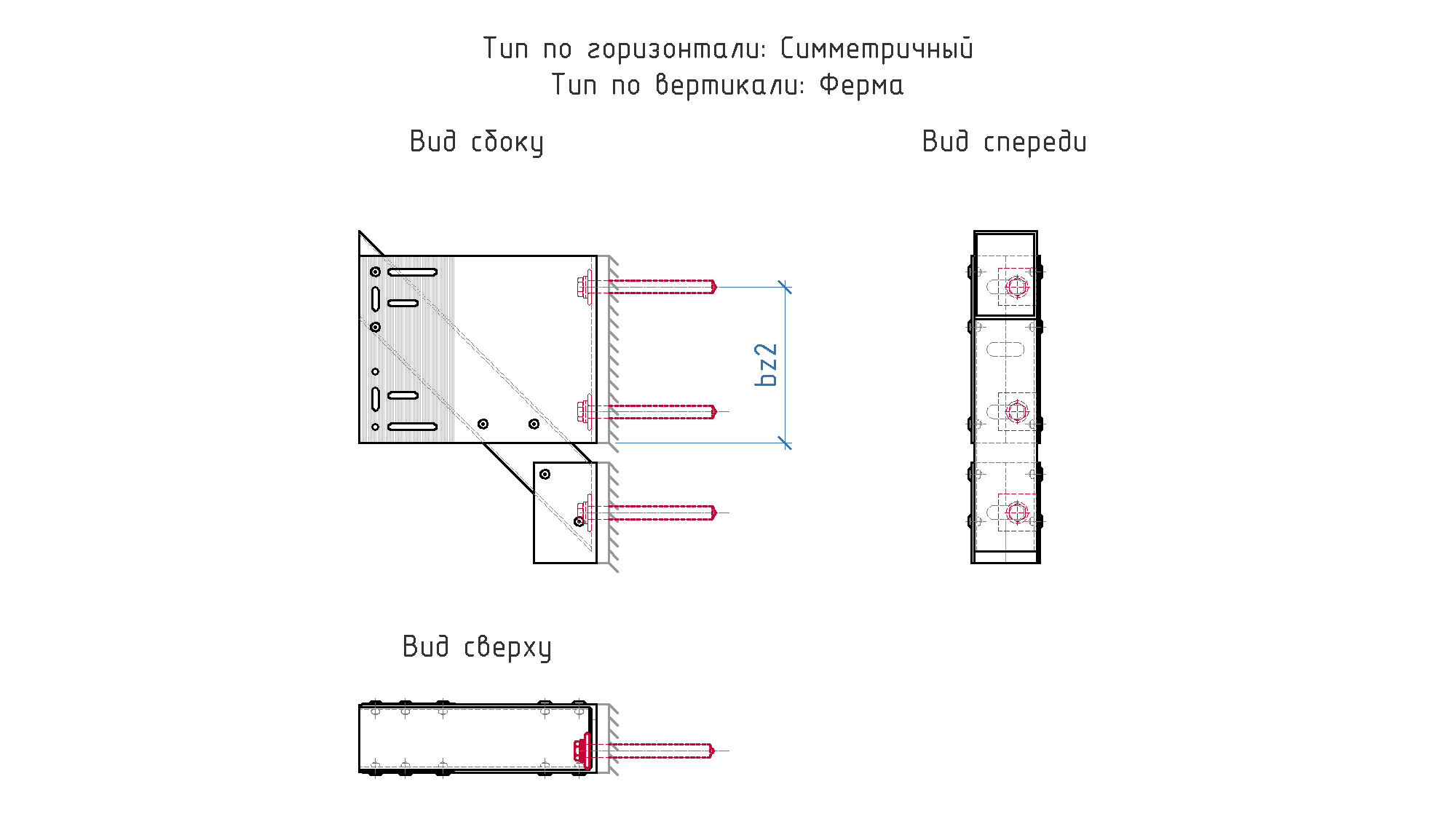

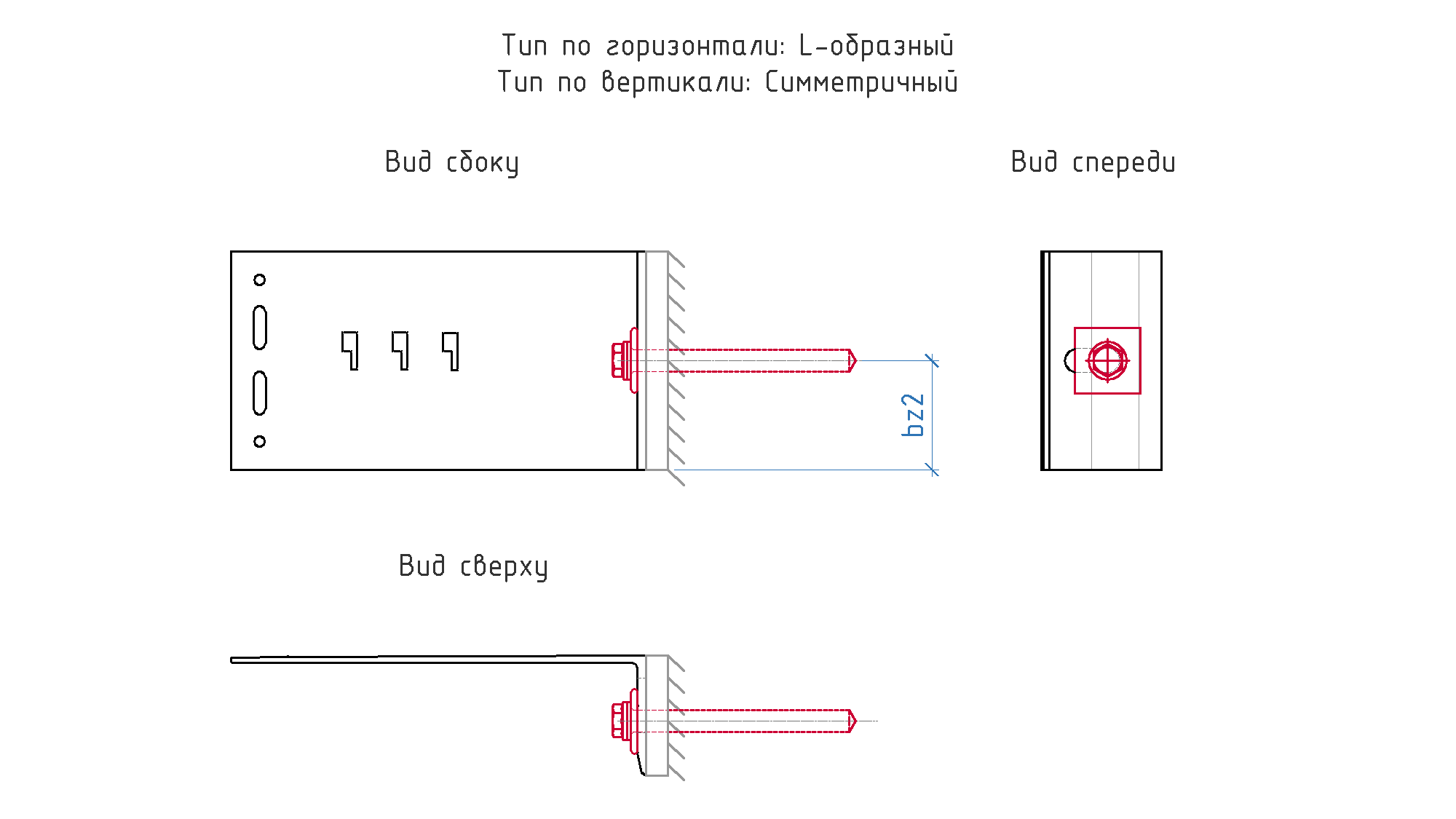

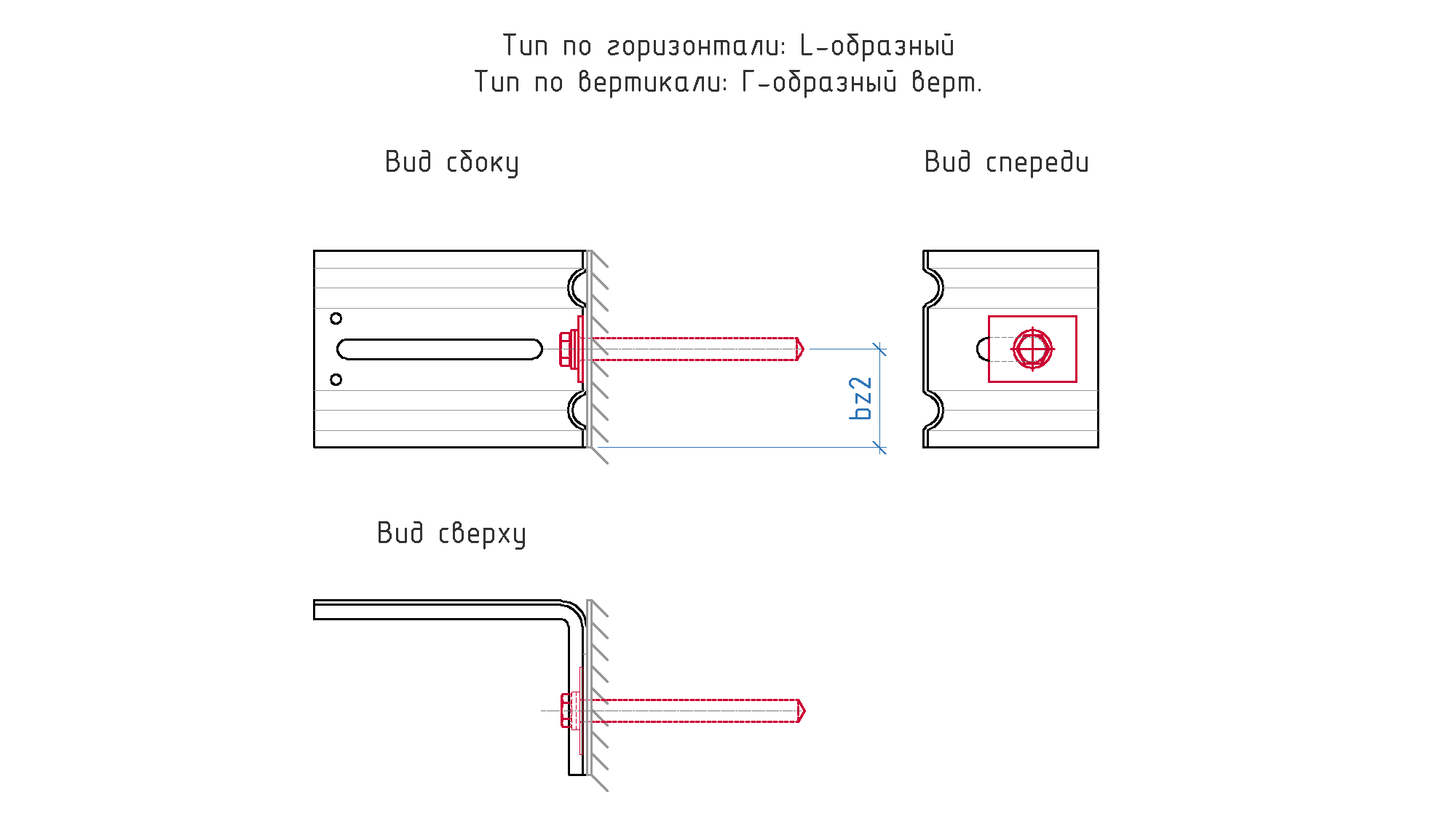

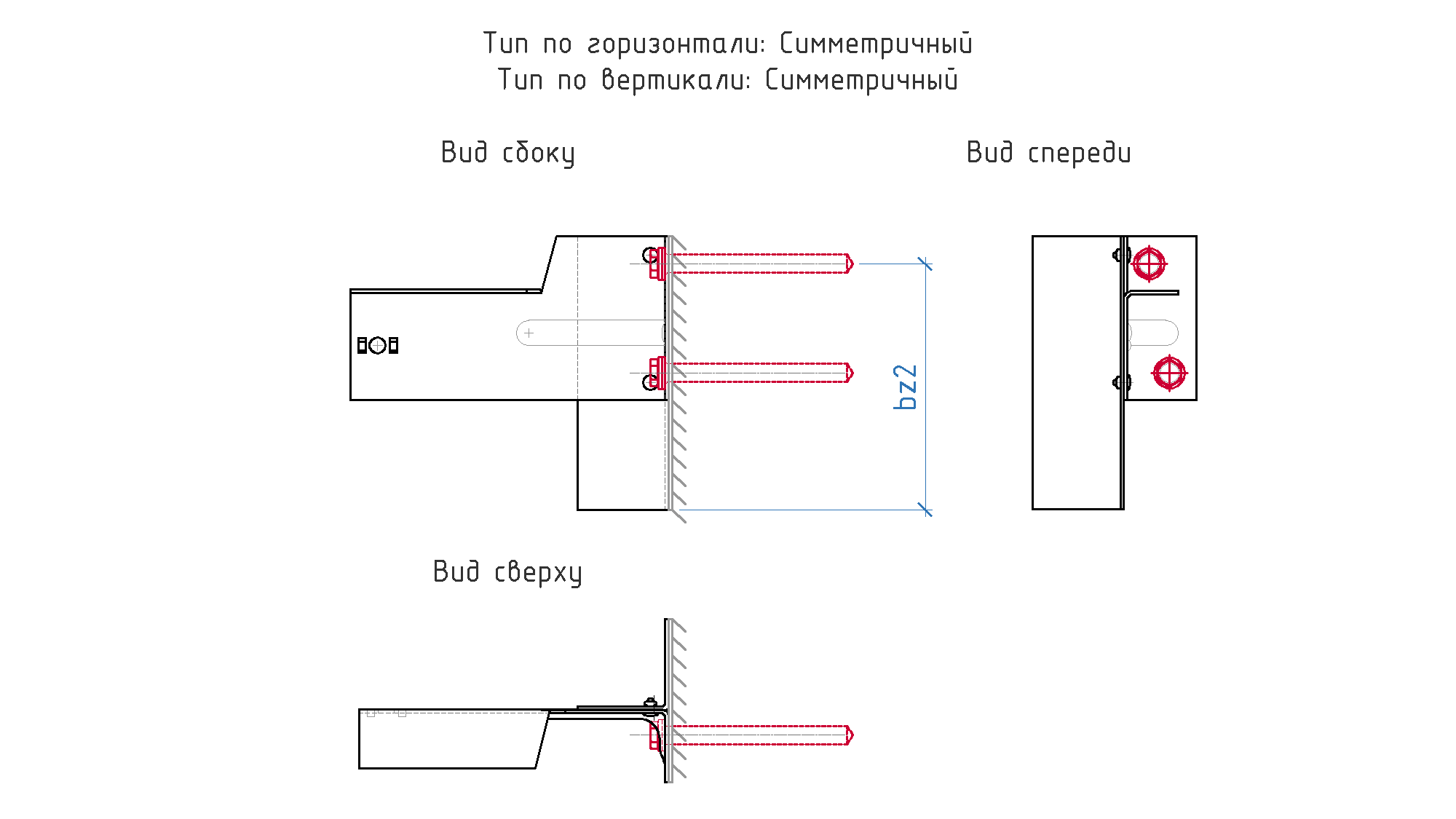

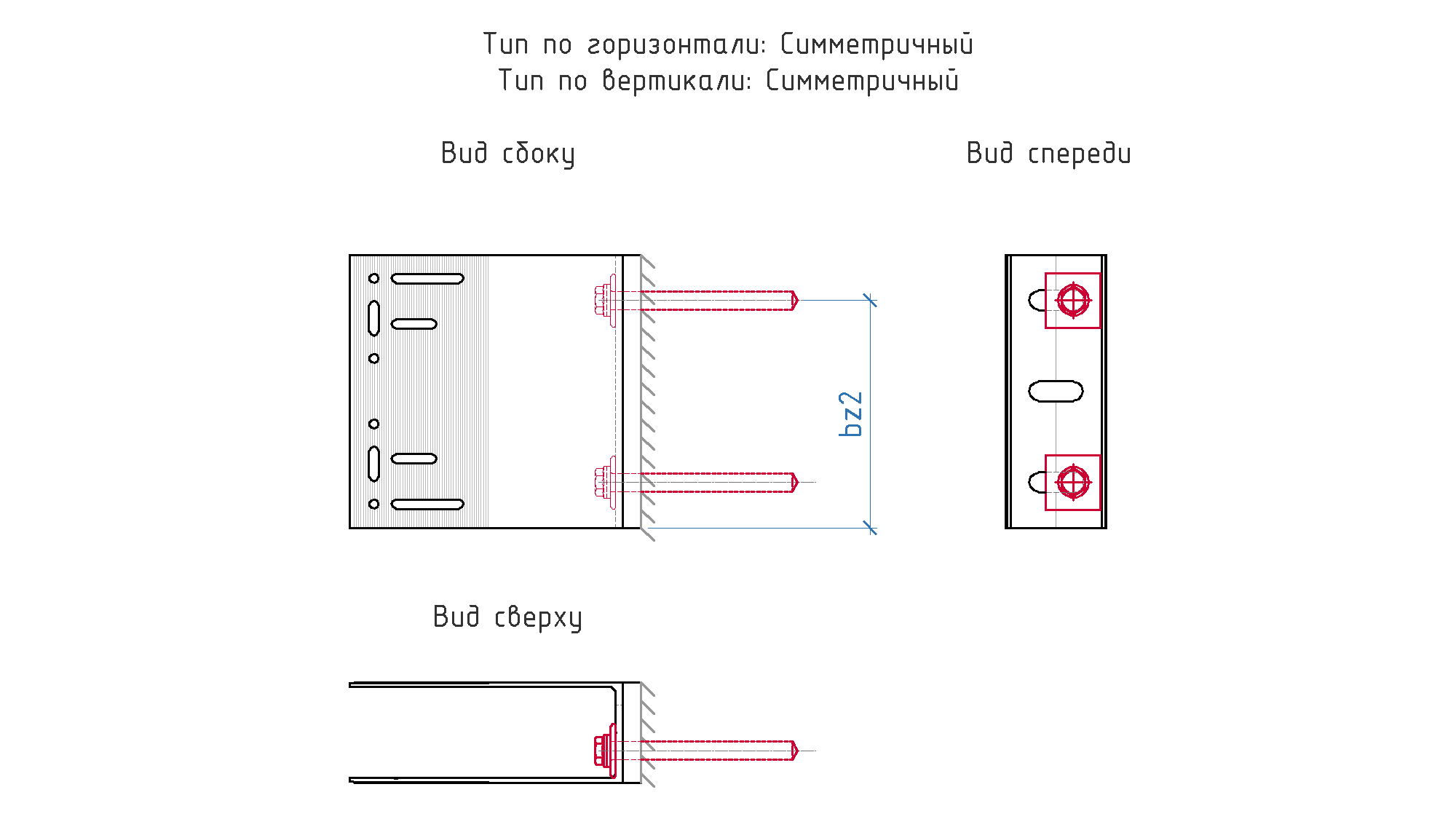

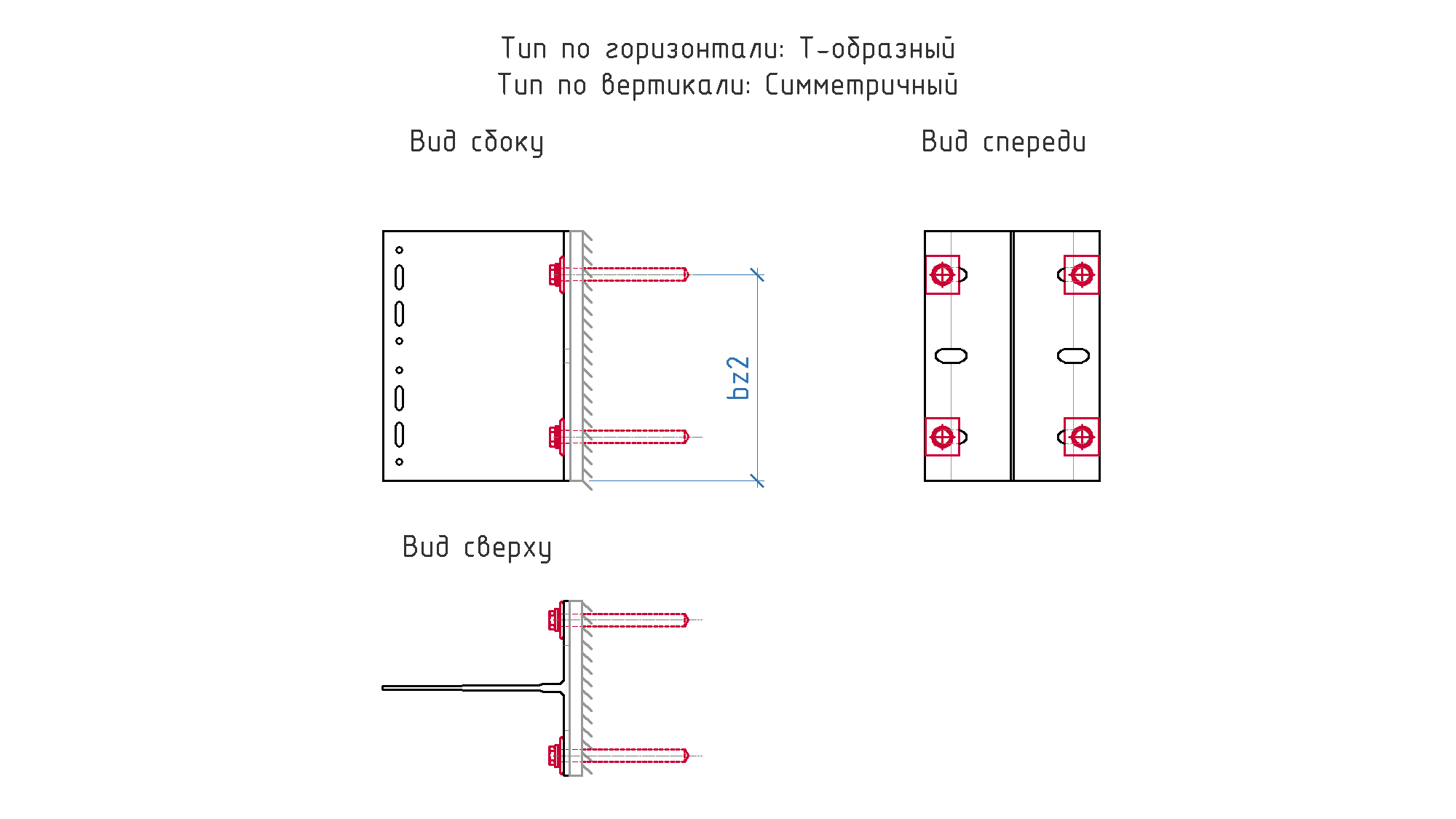

bz2, м

Плечо анкера по оси Z для второго варианта

Поле обязательно к заполнению

Подробнее о вариантах плеча анкера читайте в Базе знаний.

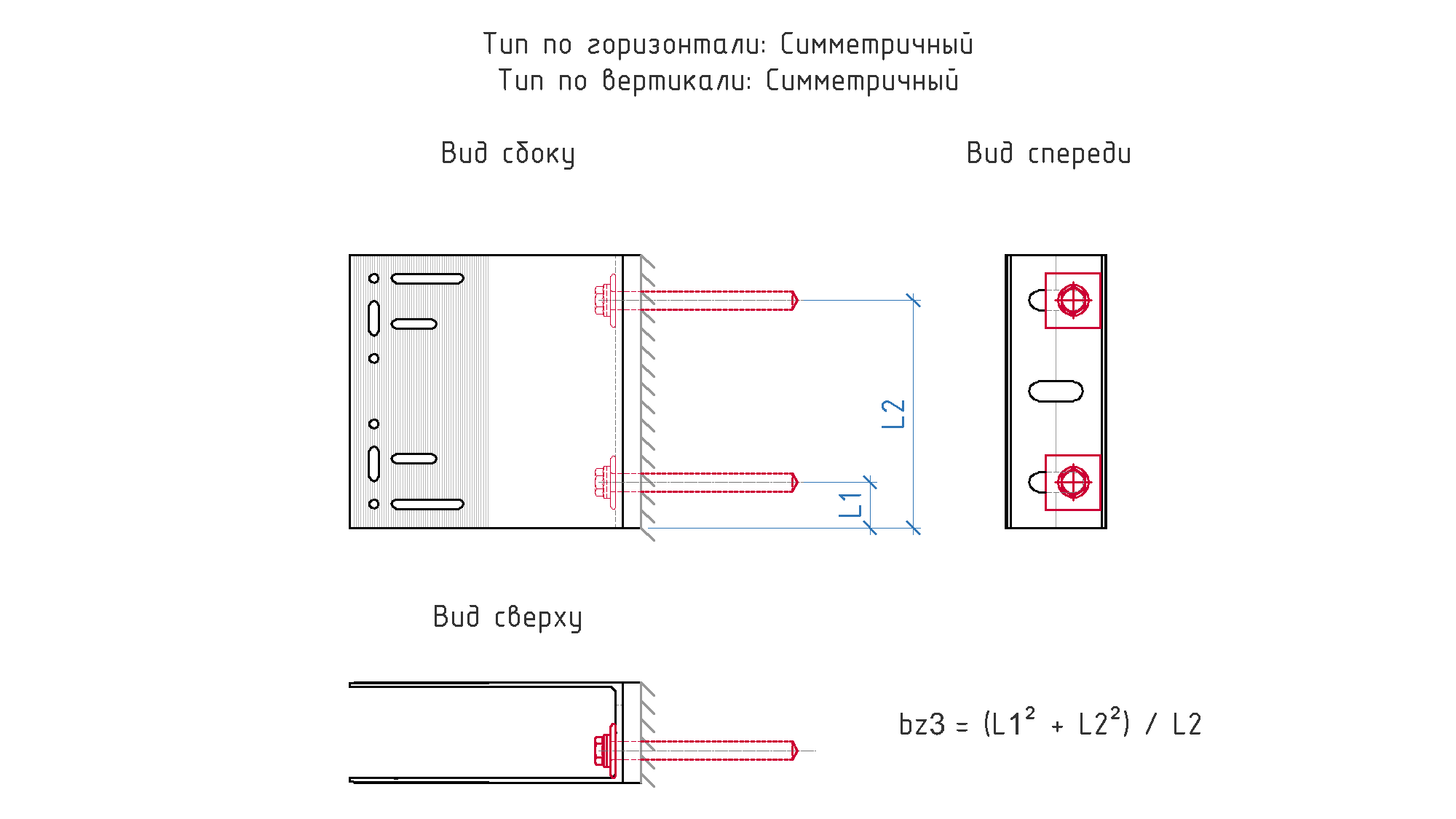

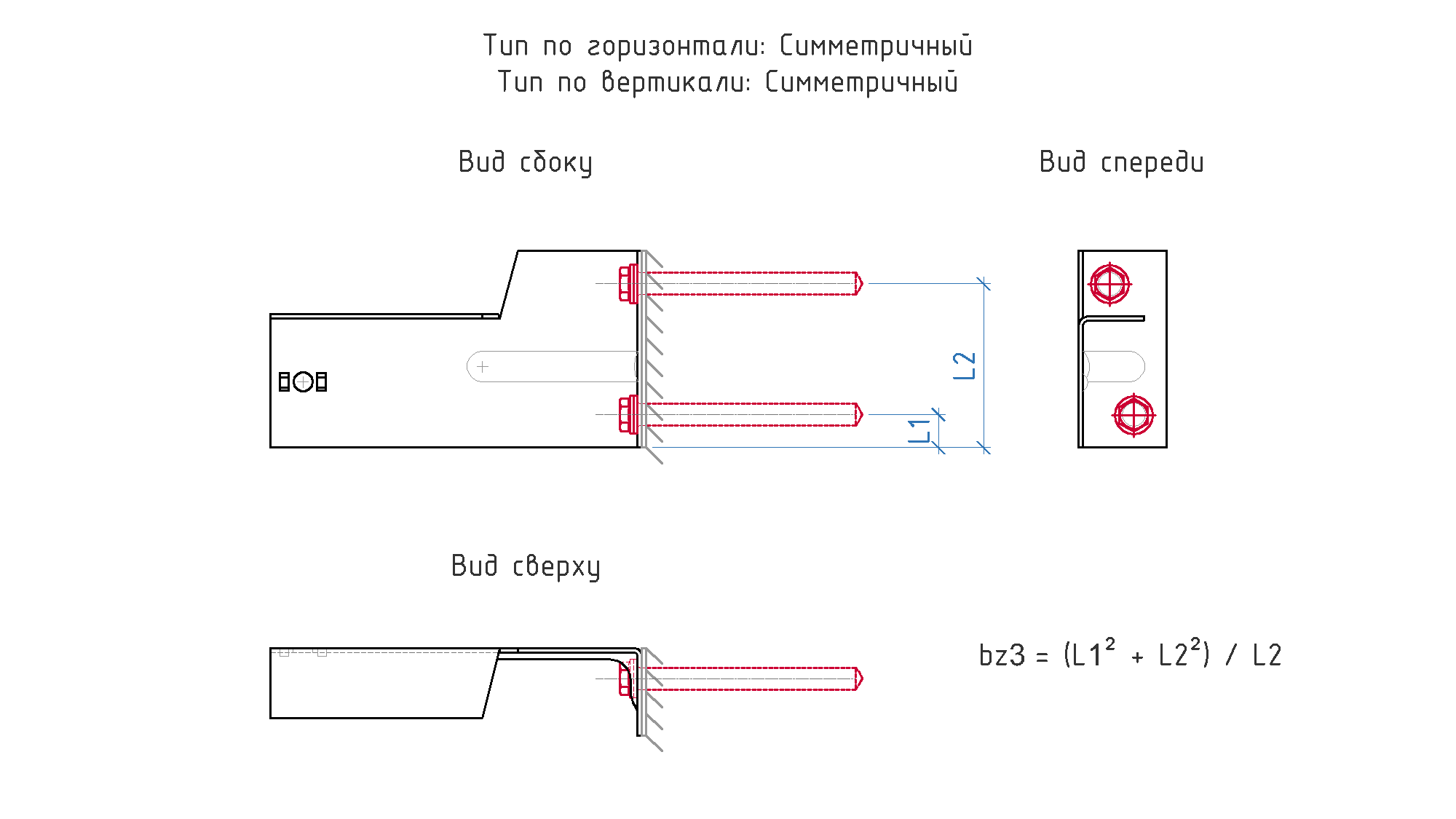

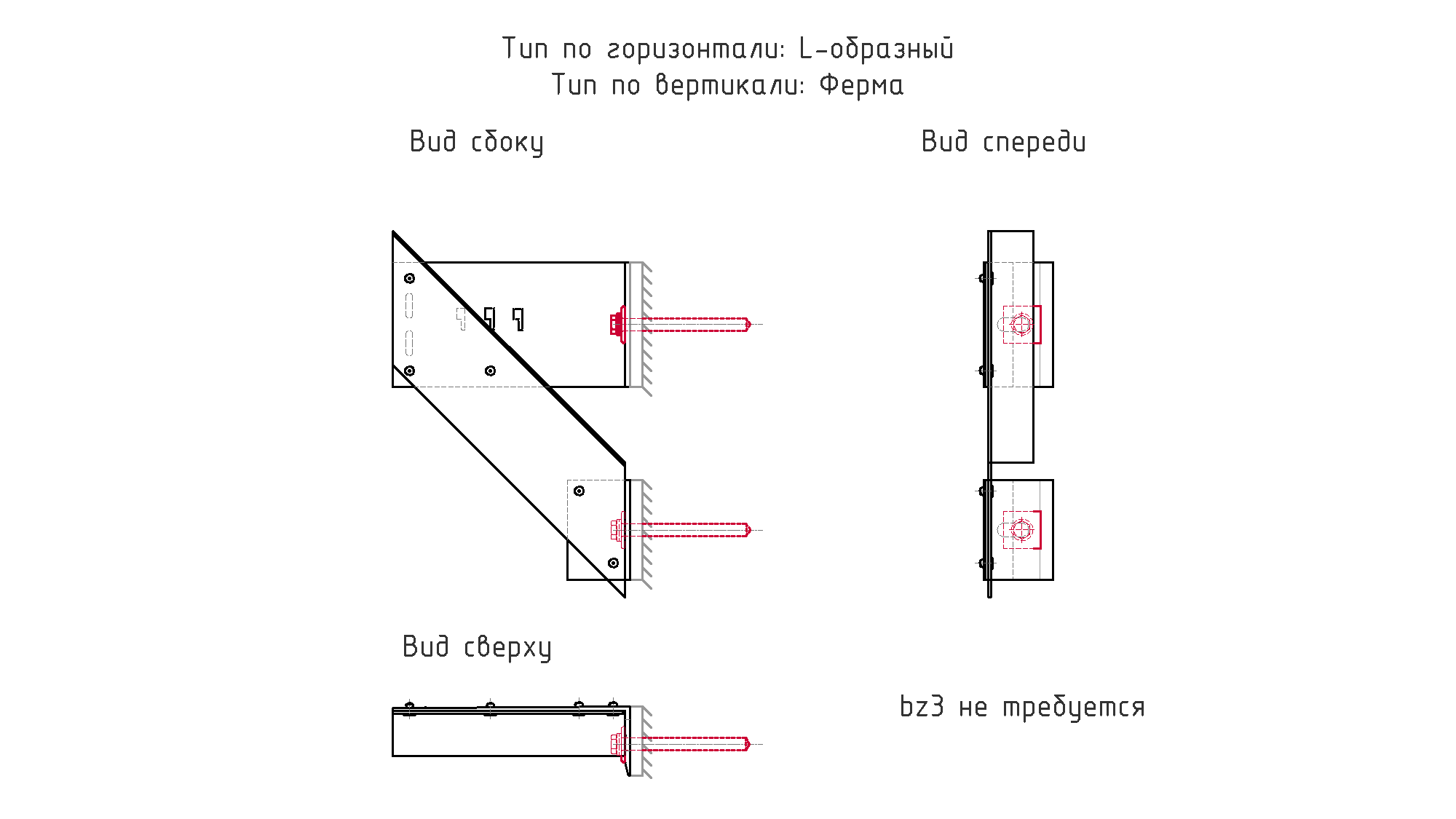

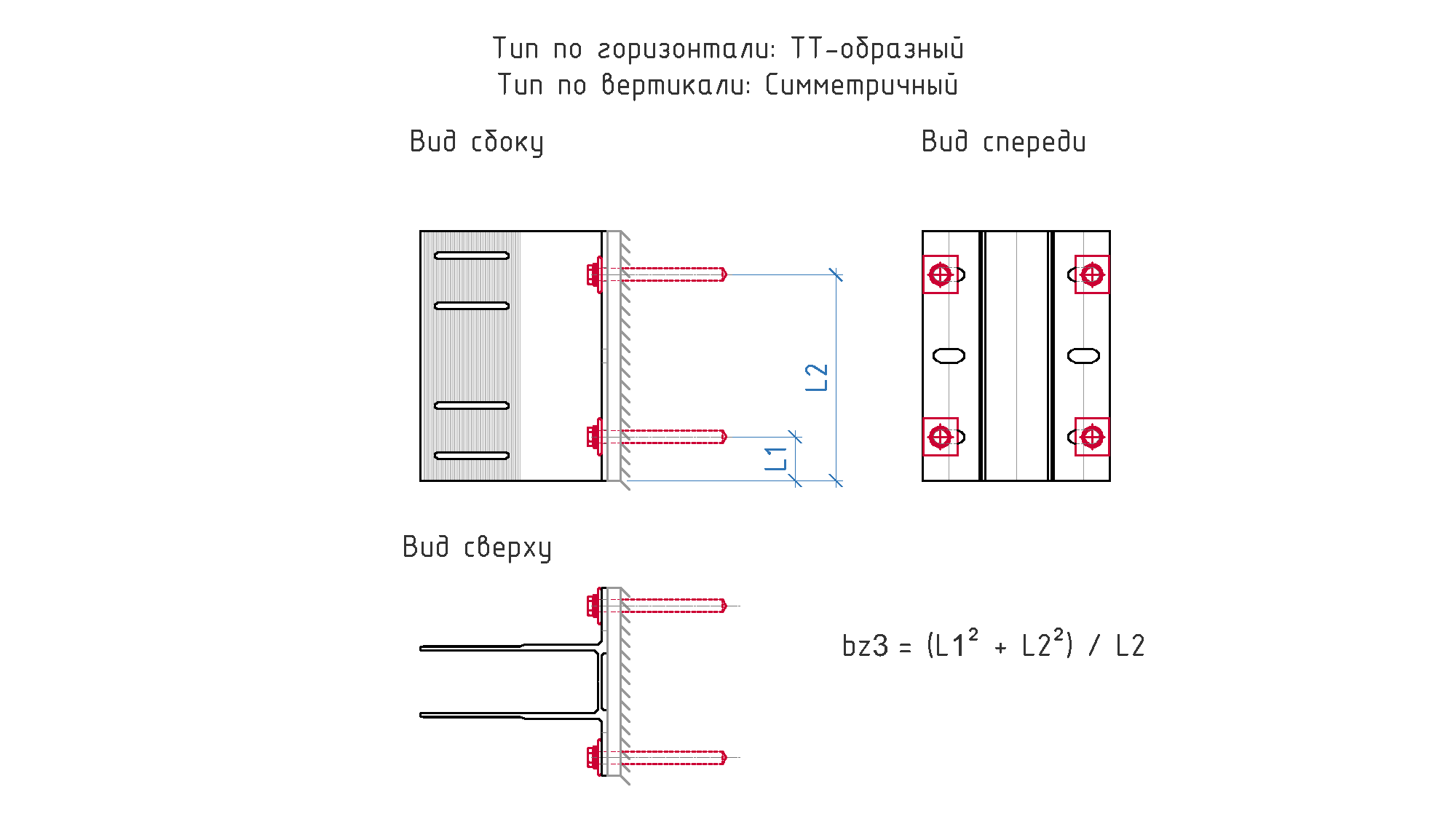

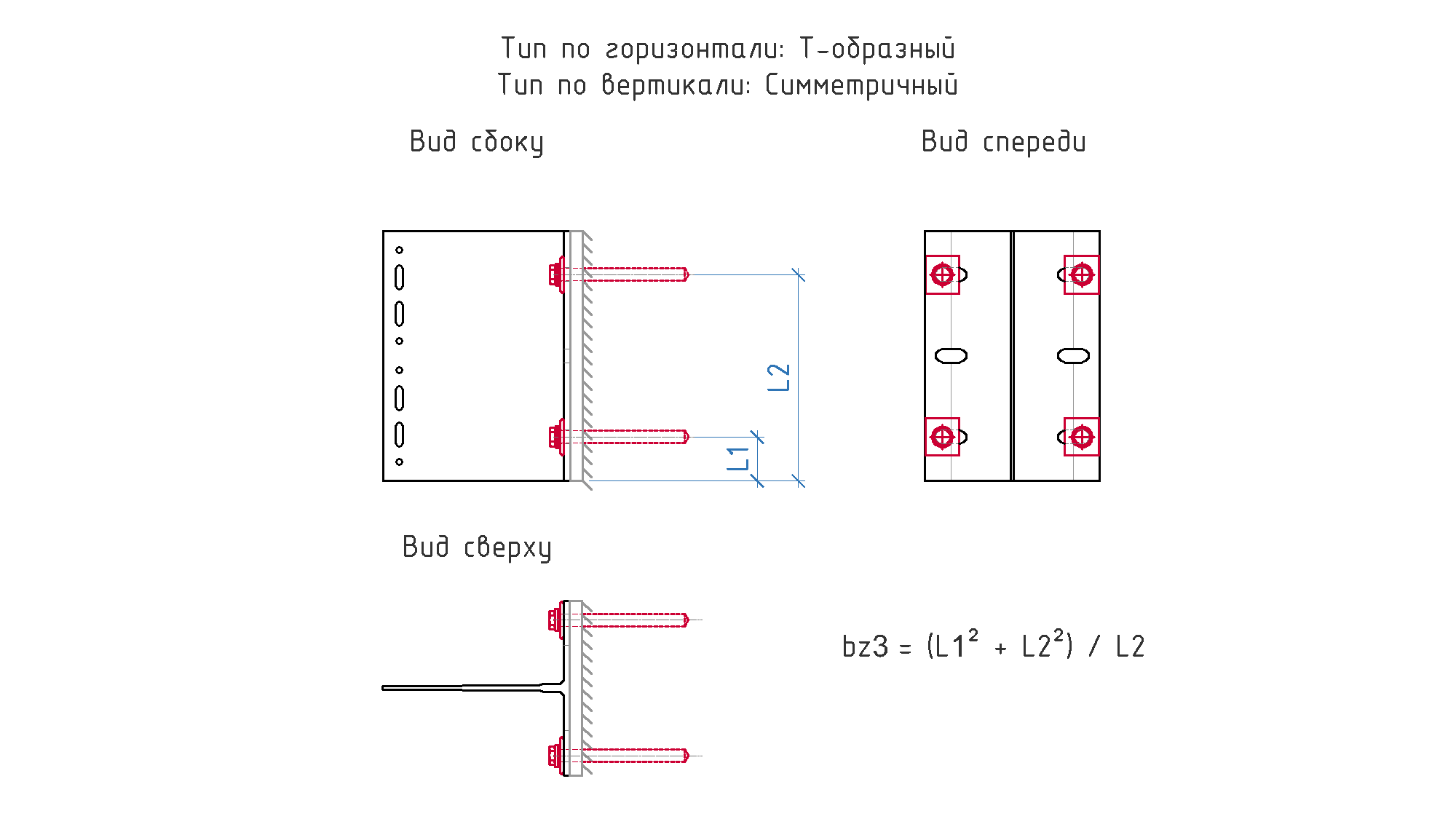

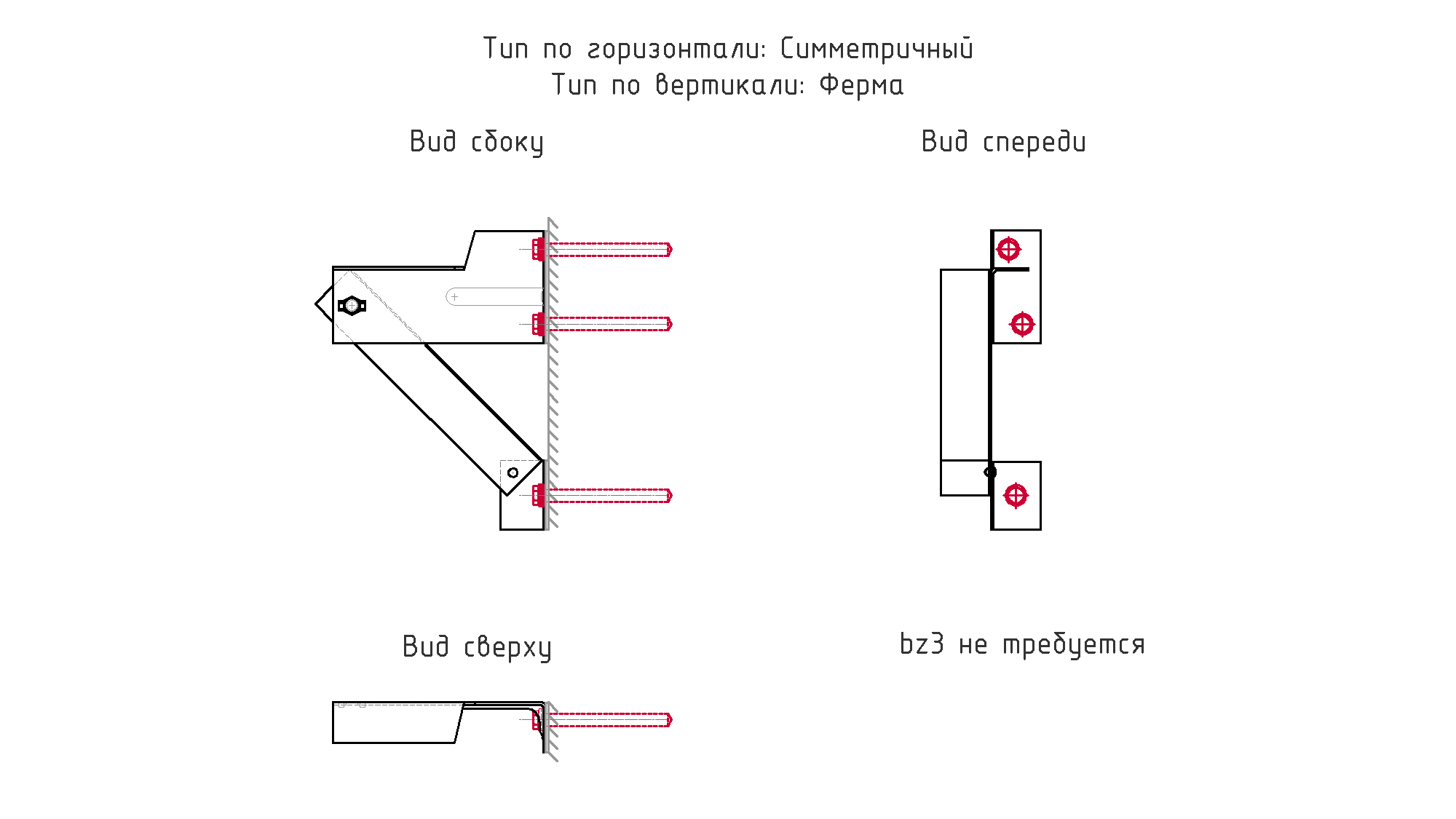

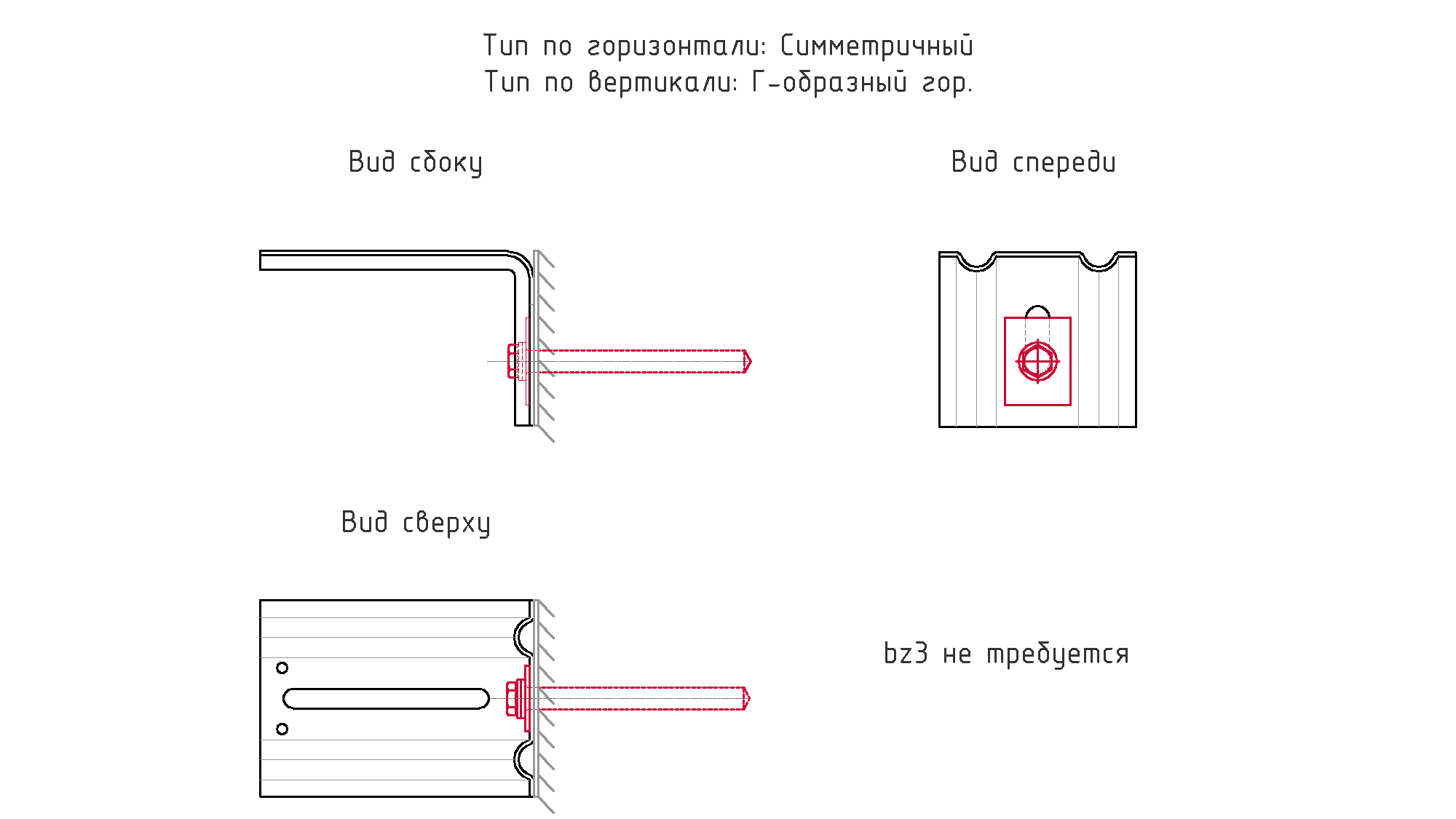

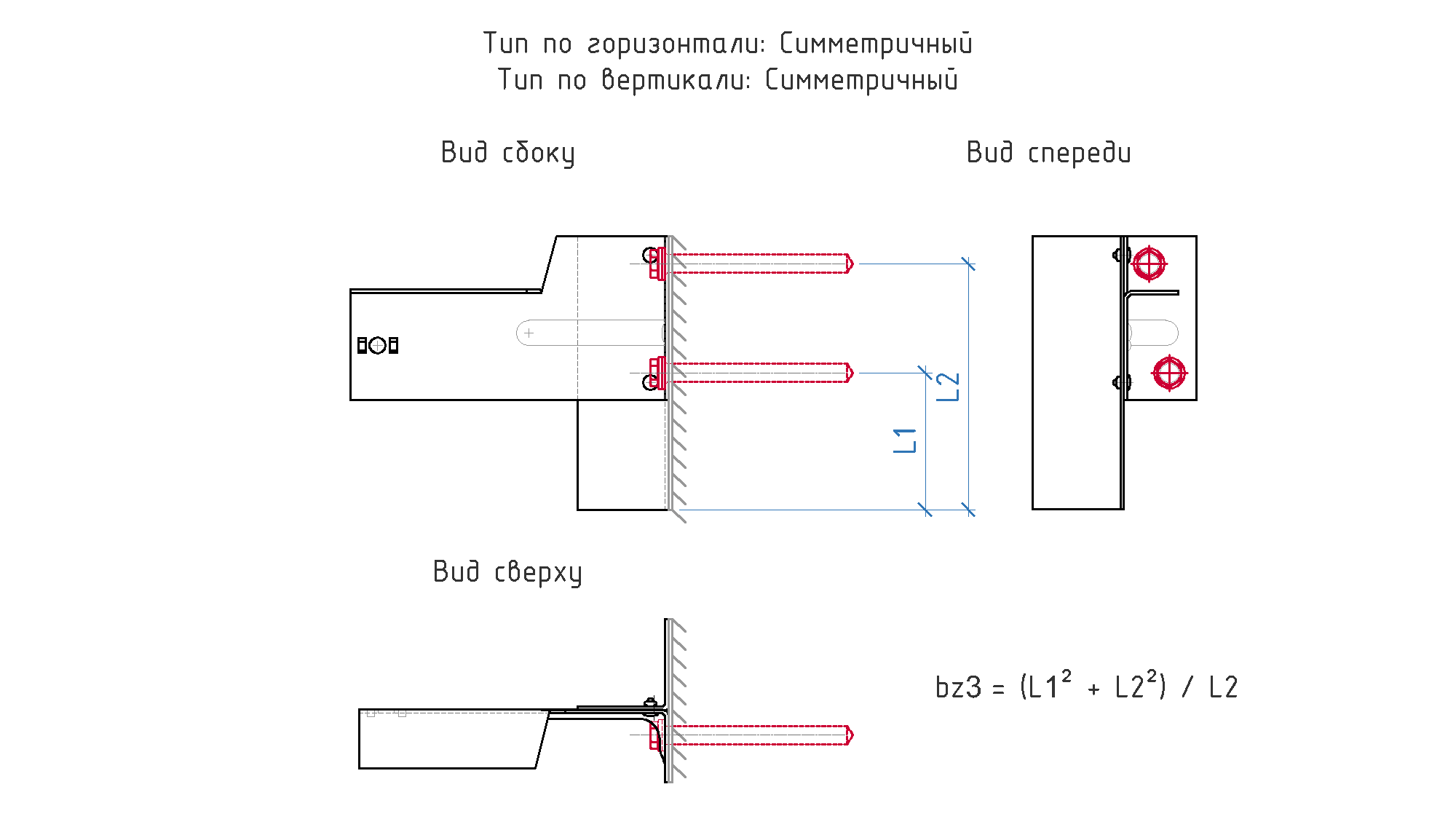

bz3, м

Плечо анкера по оси Z для третьего варианта

Значение по умолчанию: 0

Подробнее о вариантах плеча анкера читайте в Базе знаний.

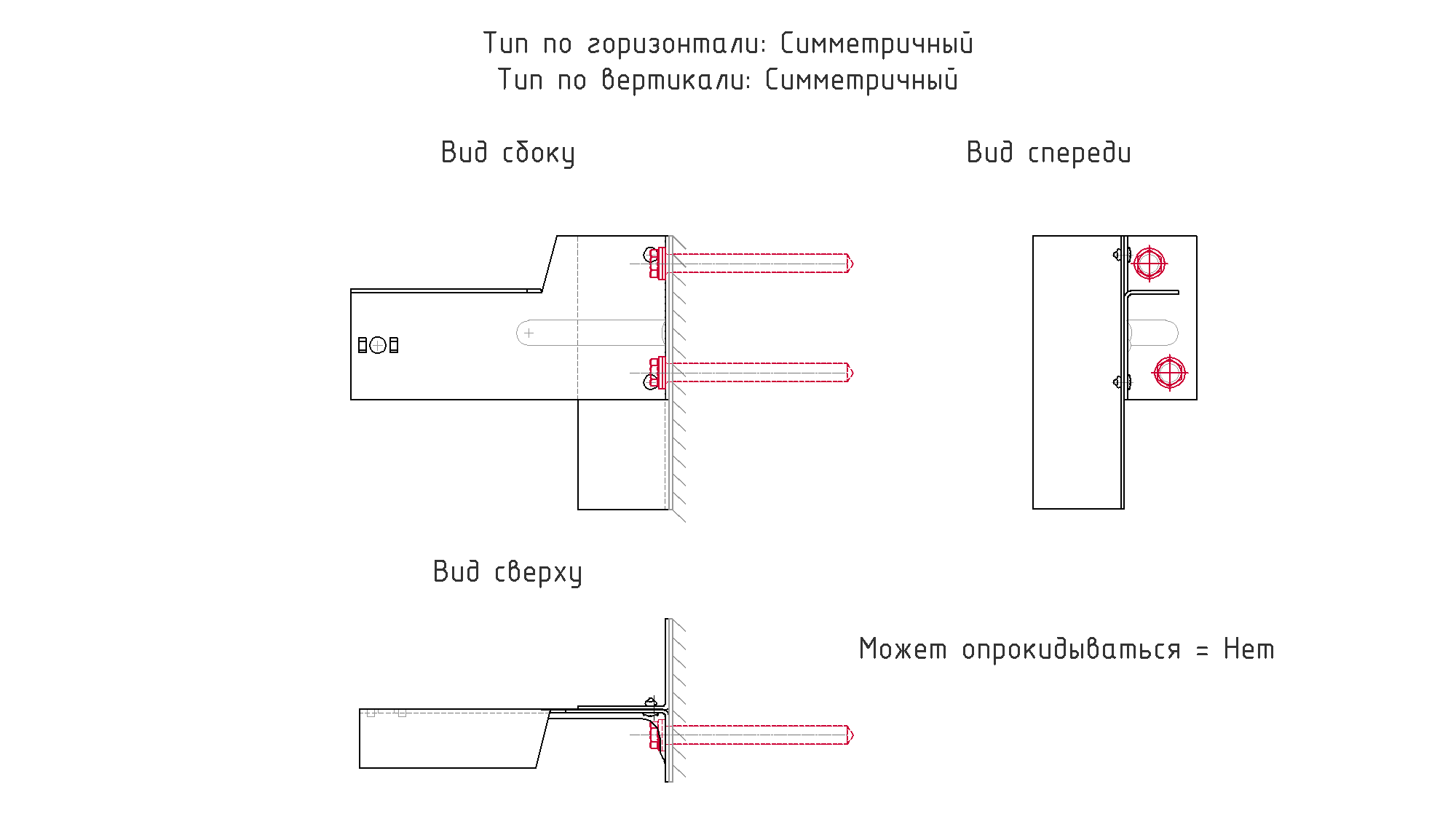

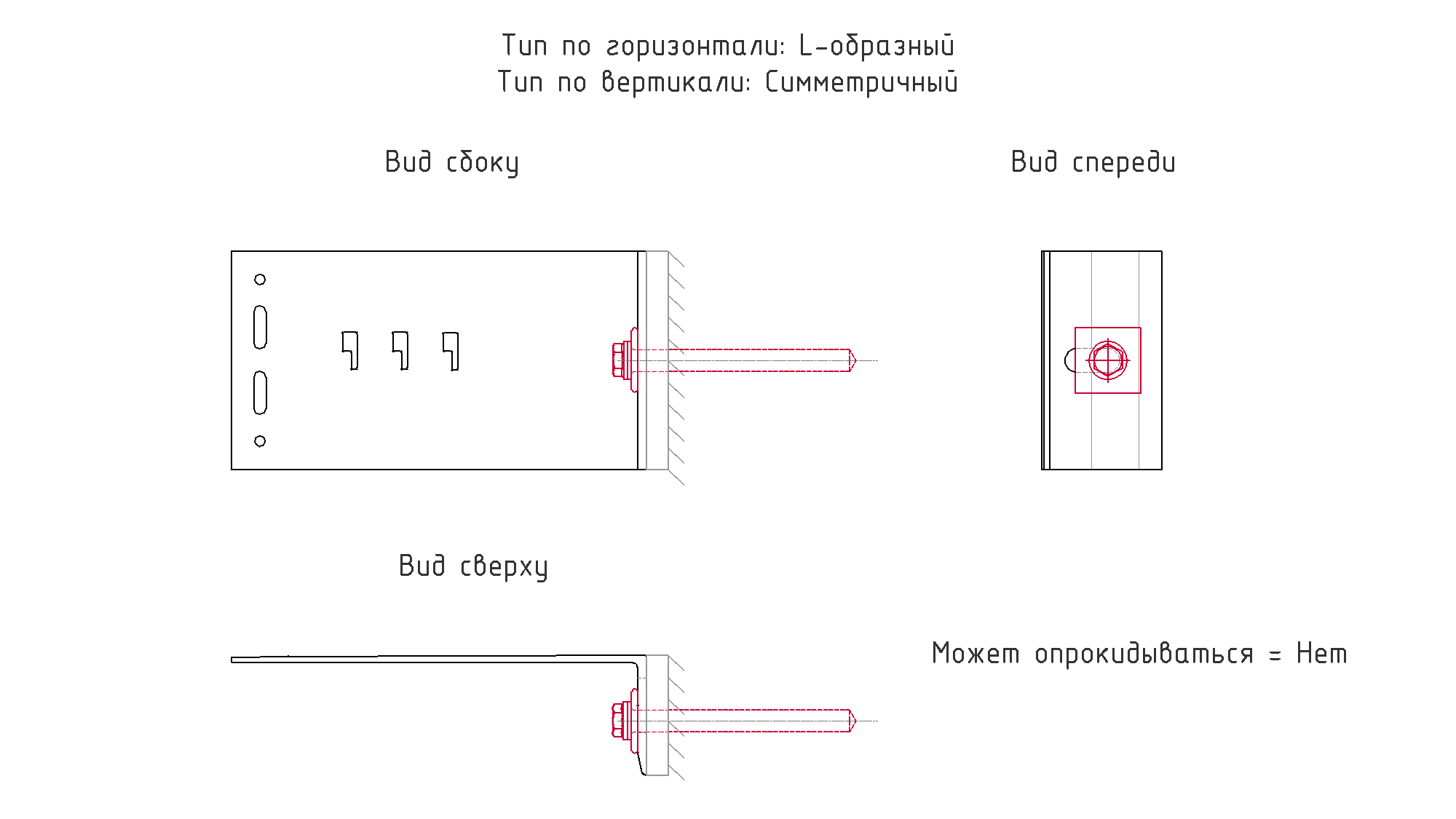

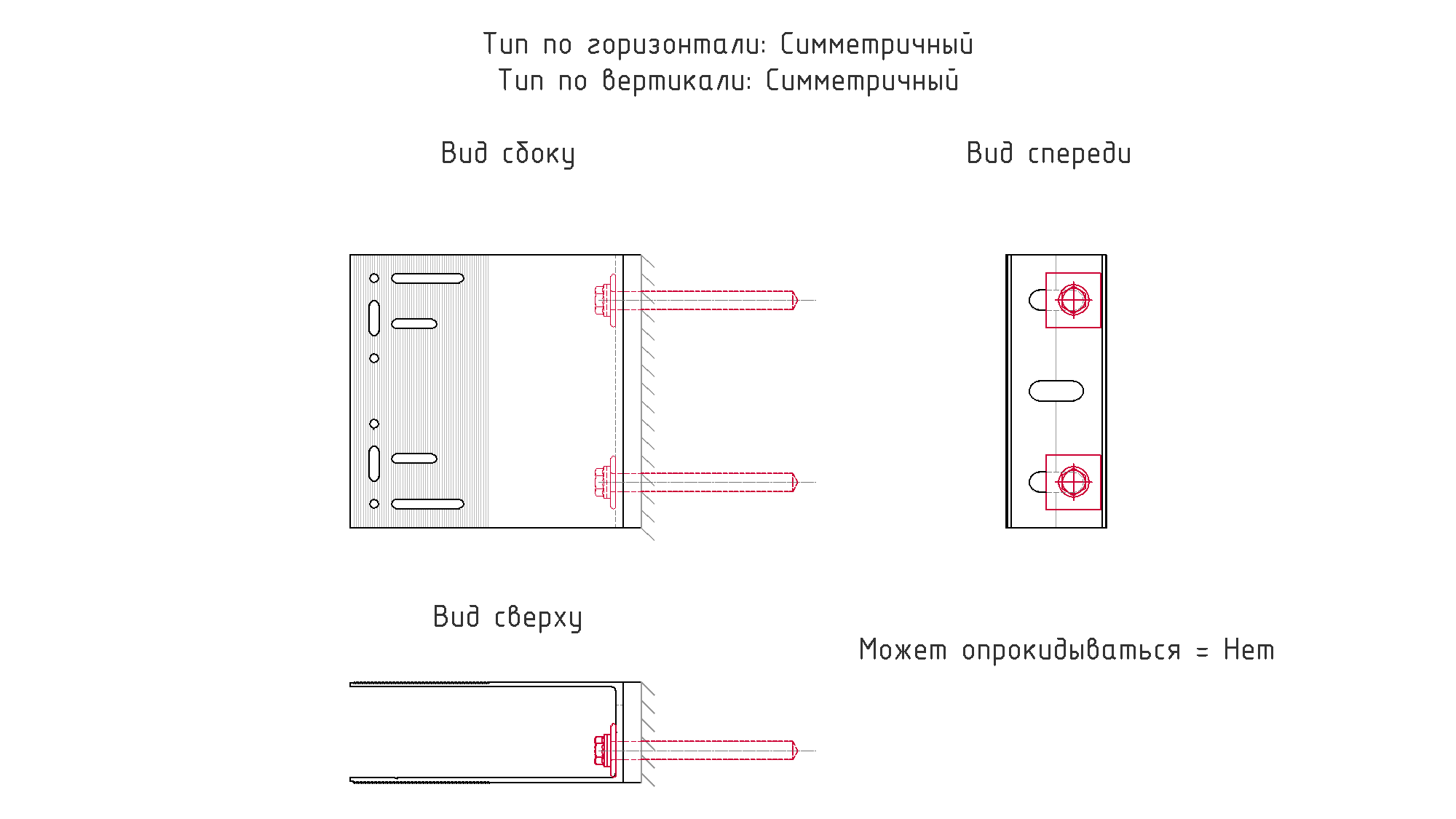

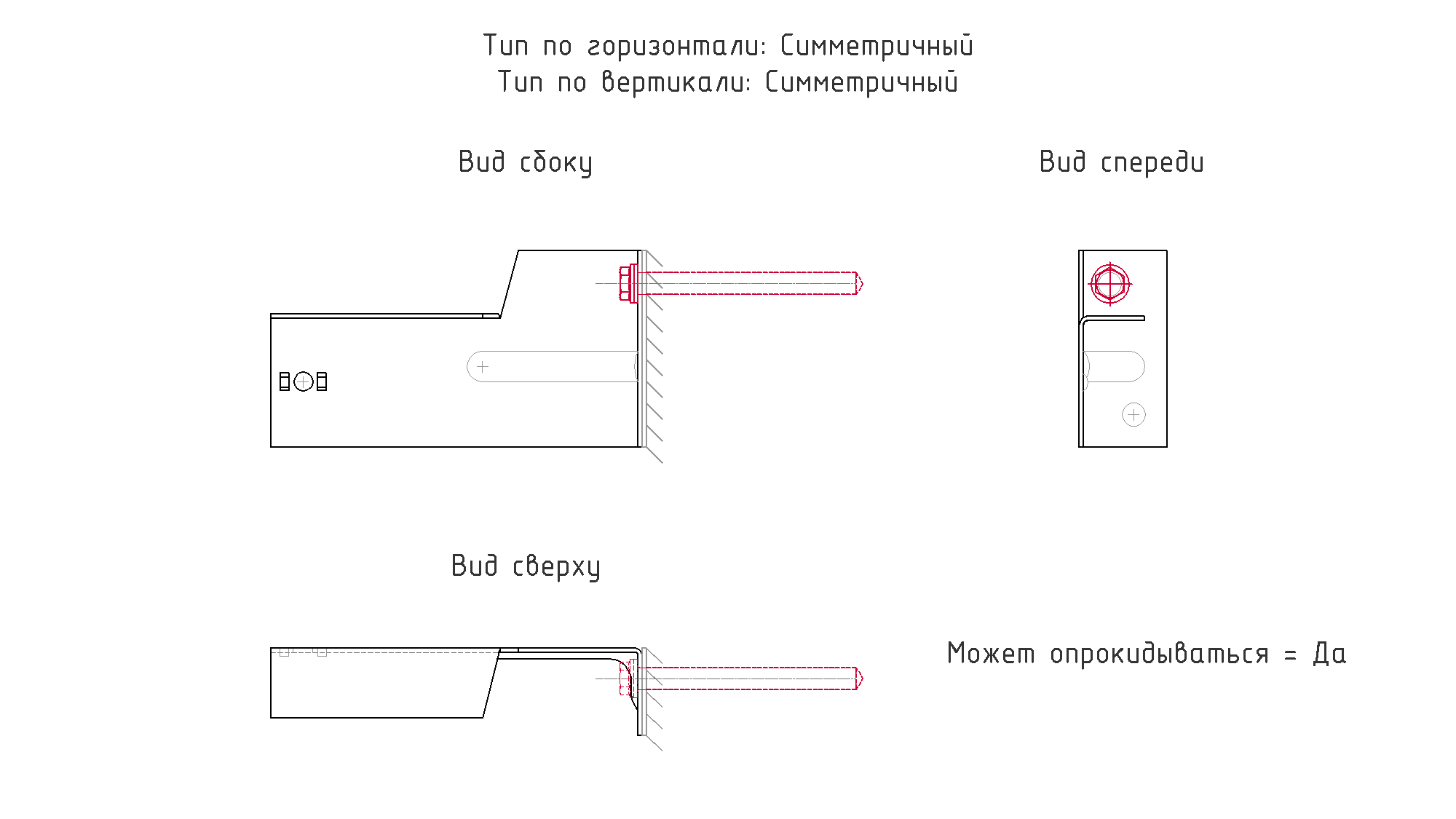

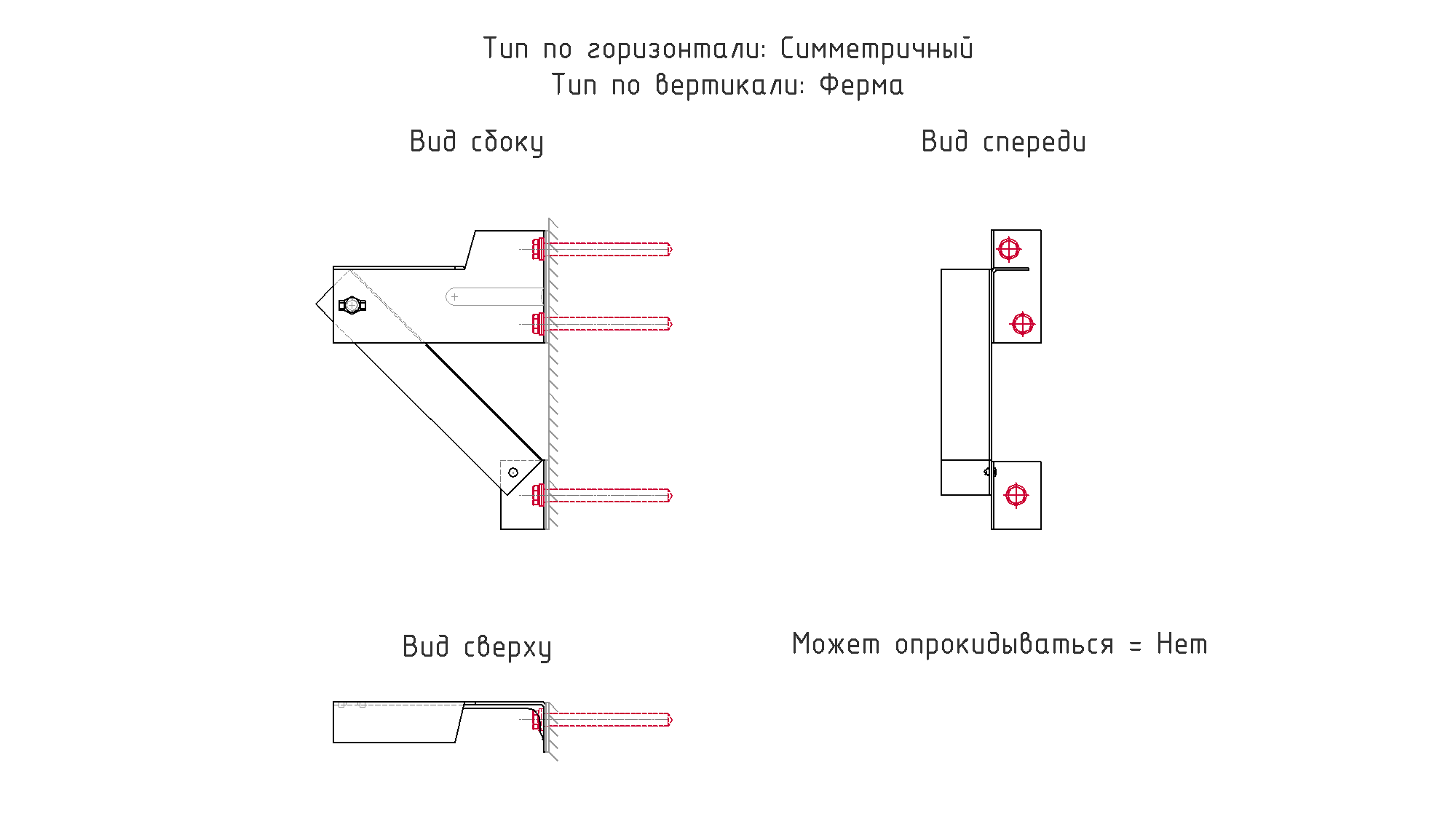

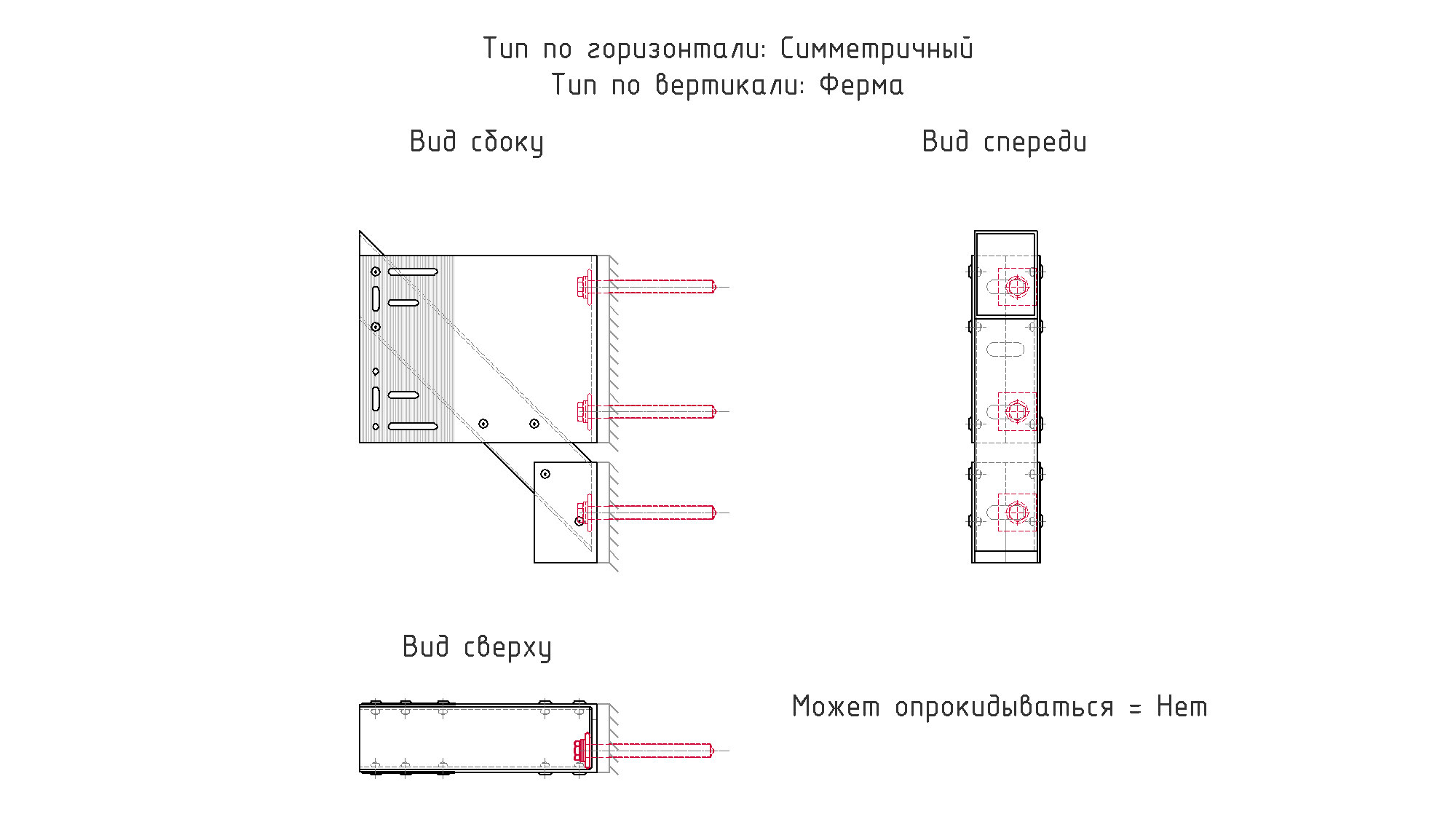

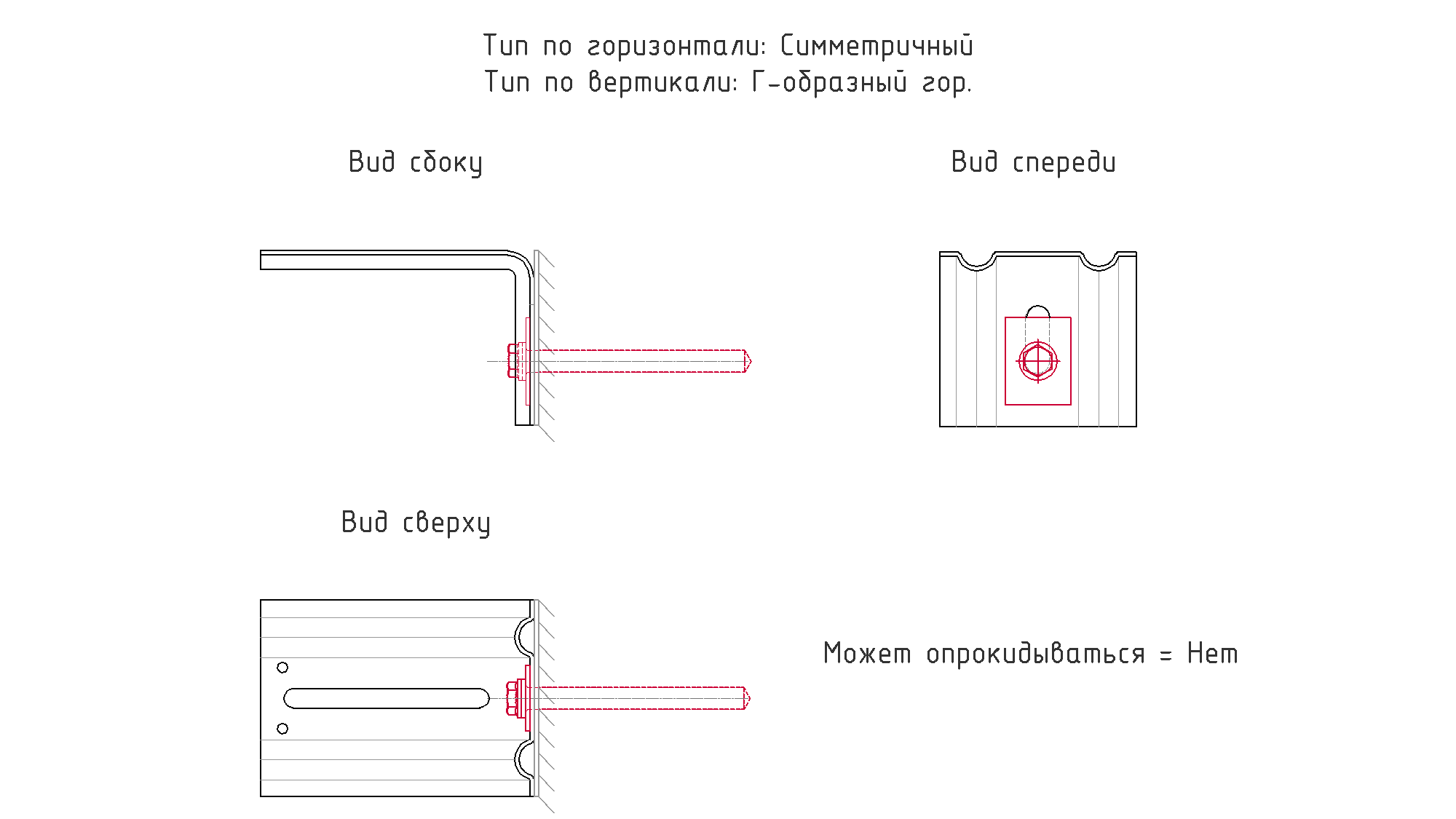

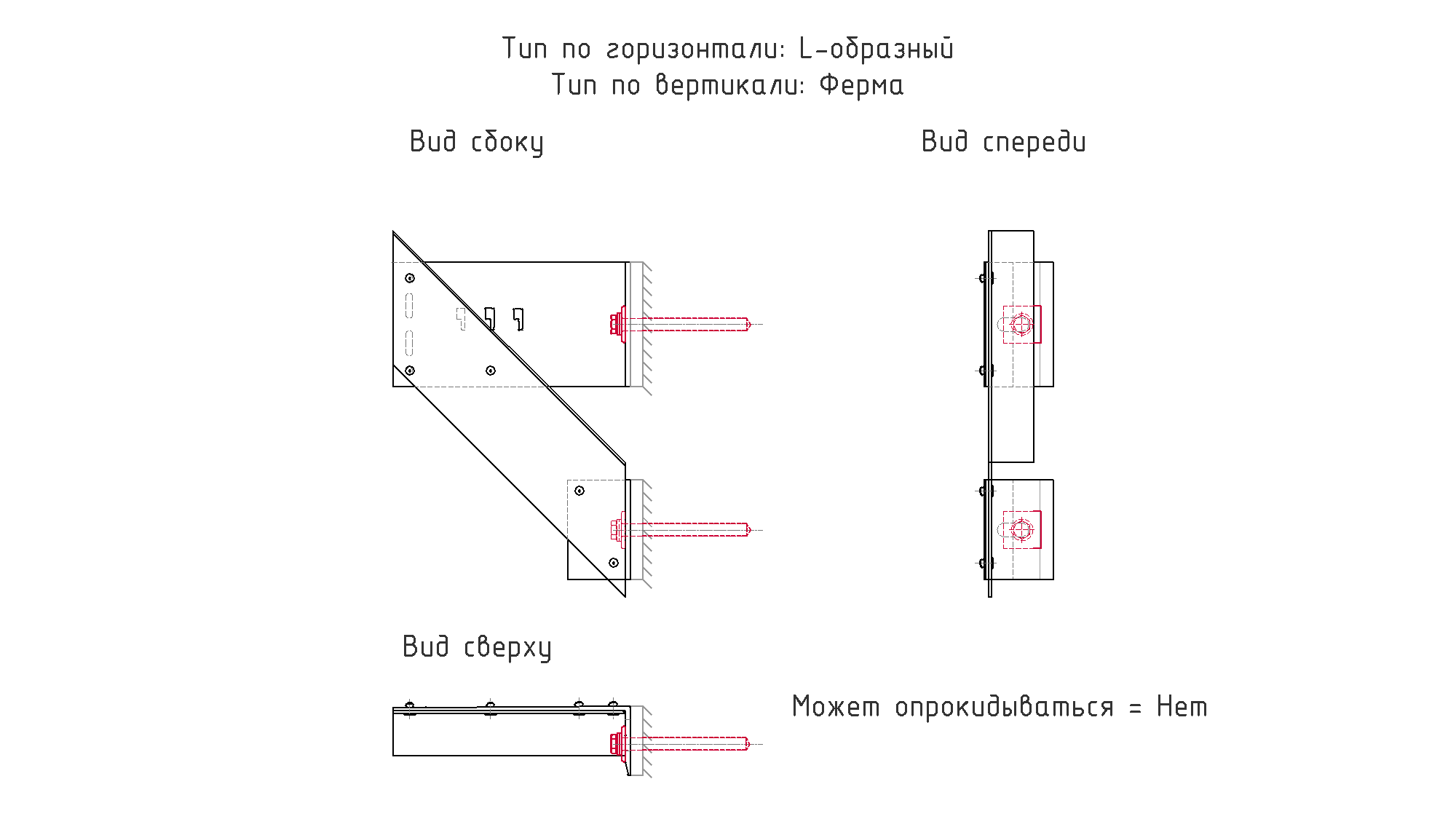

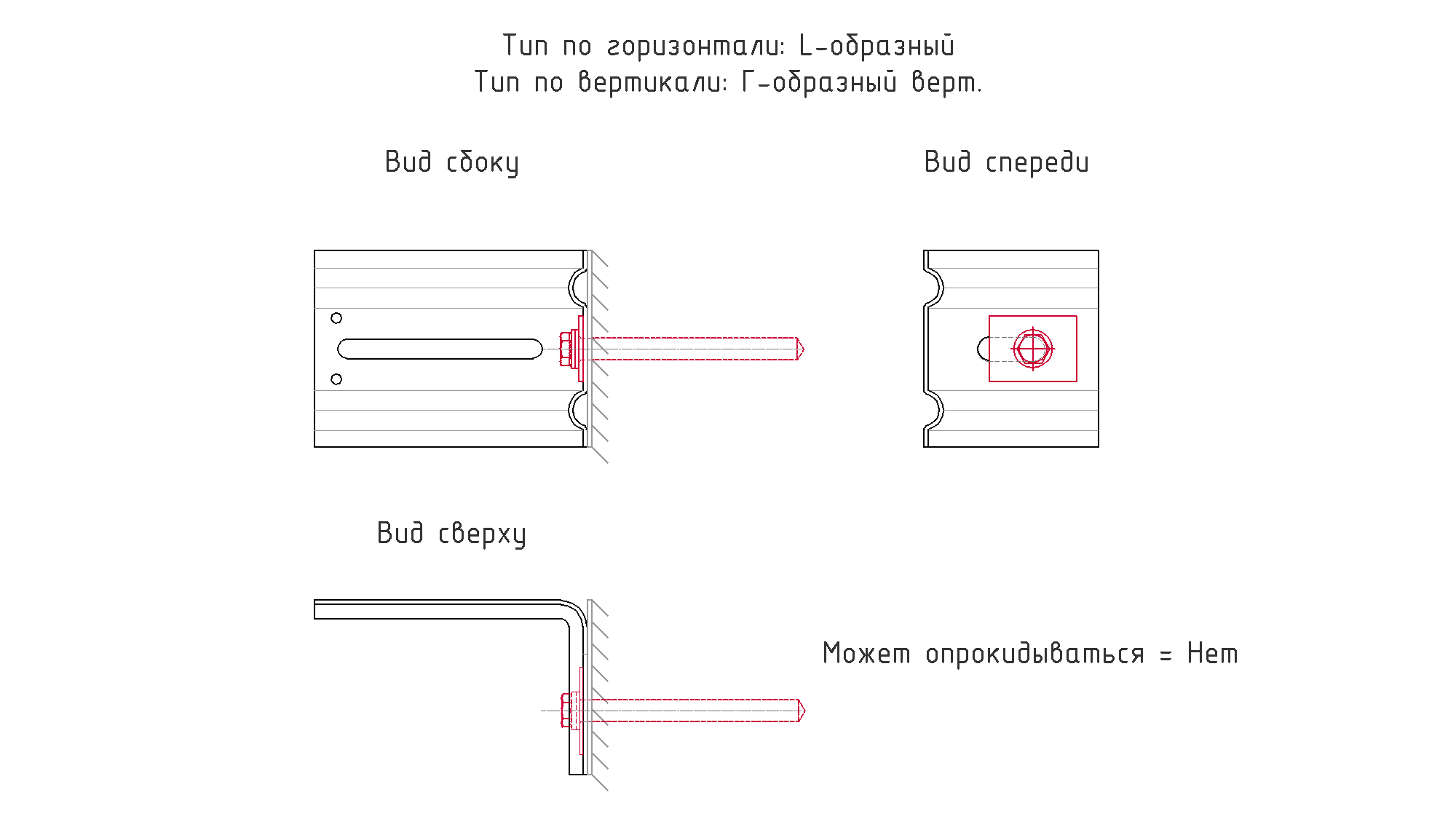

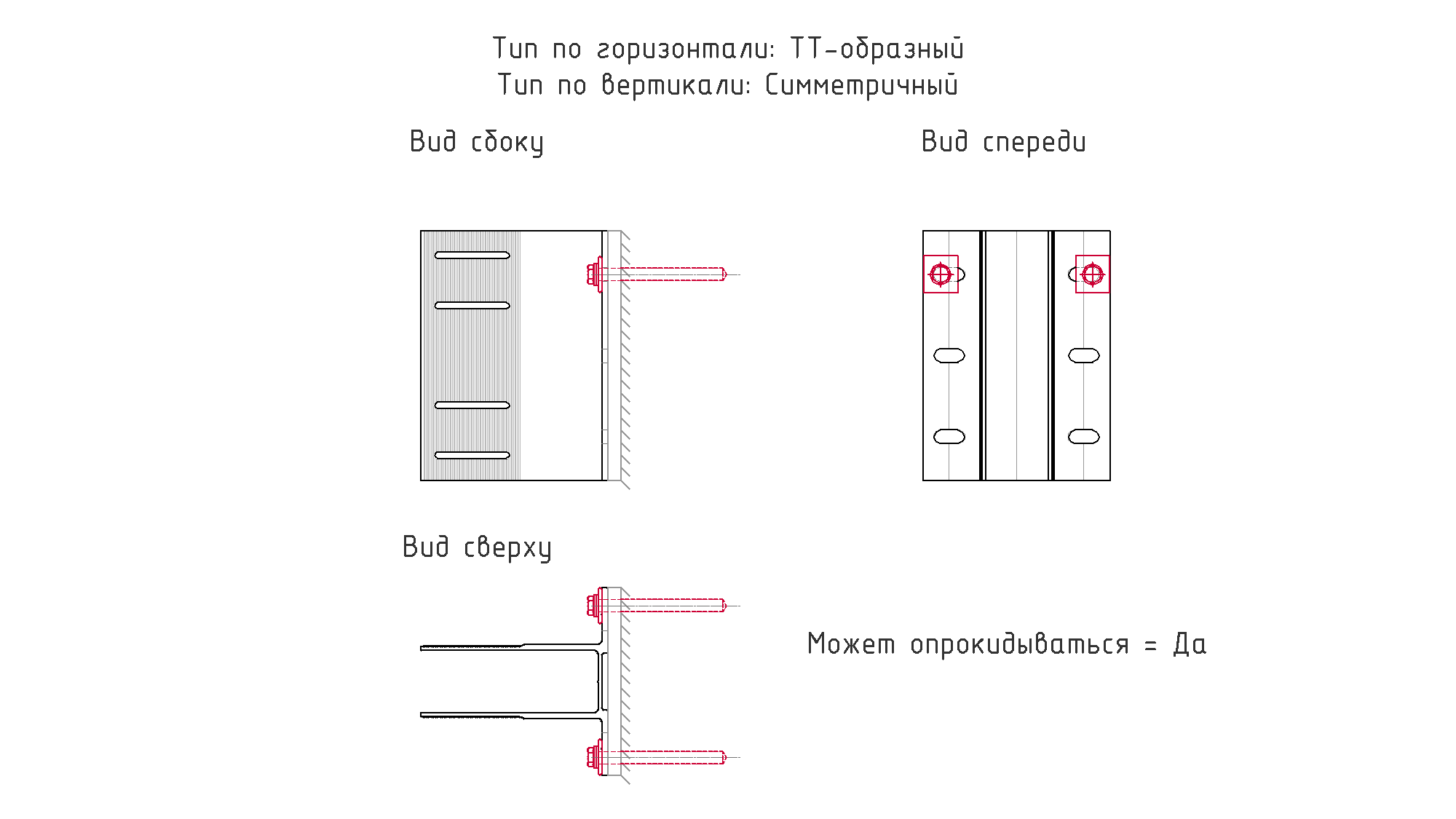

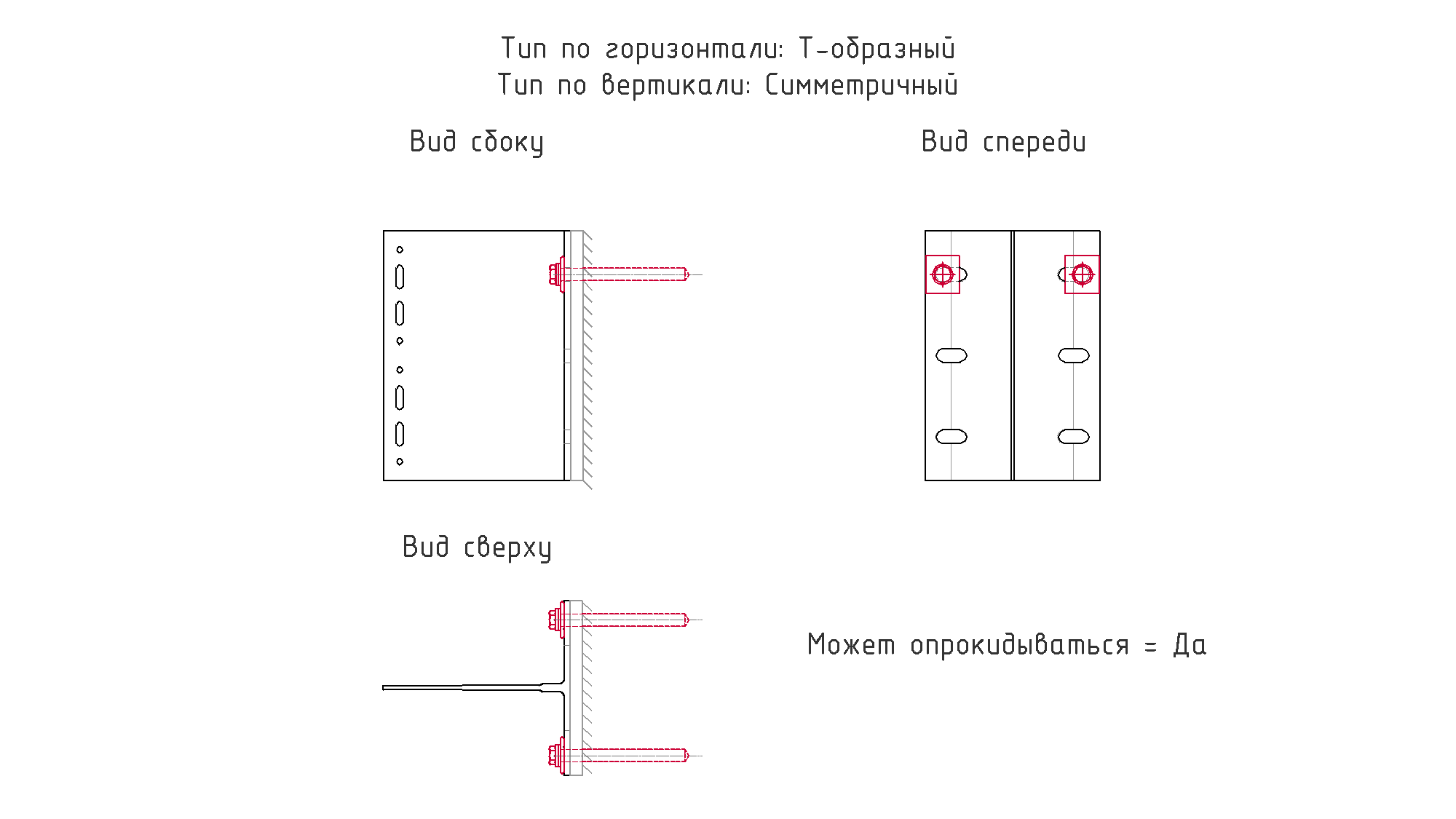

Может опрокидываться

Укажите нужно ли производить расчёт кронштейна на опрокидывание в случае, если момент от ветровой нагрузки превышает момент от весовой нагрузки

Значение по умолчанию: Нет

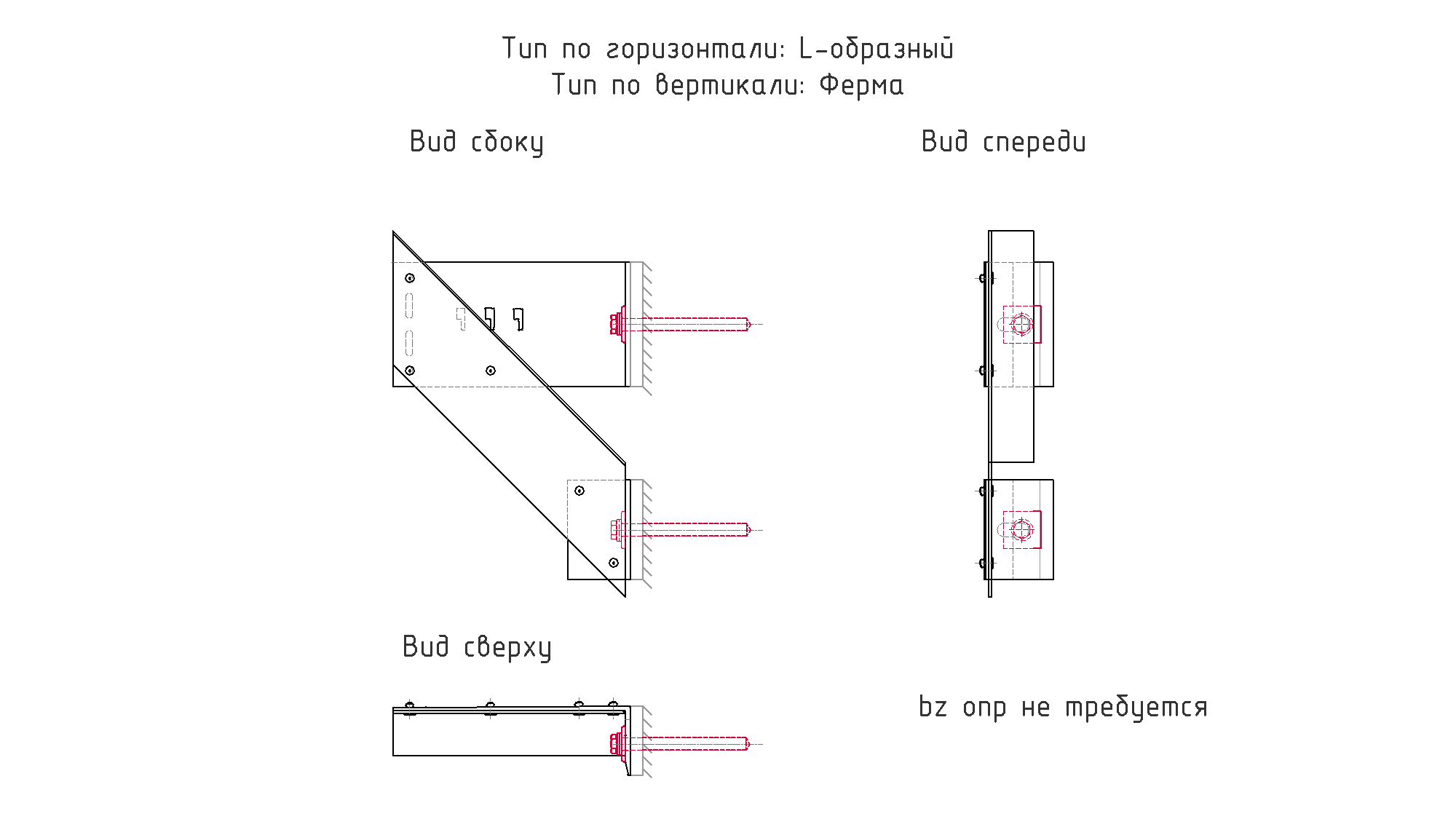

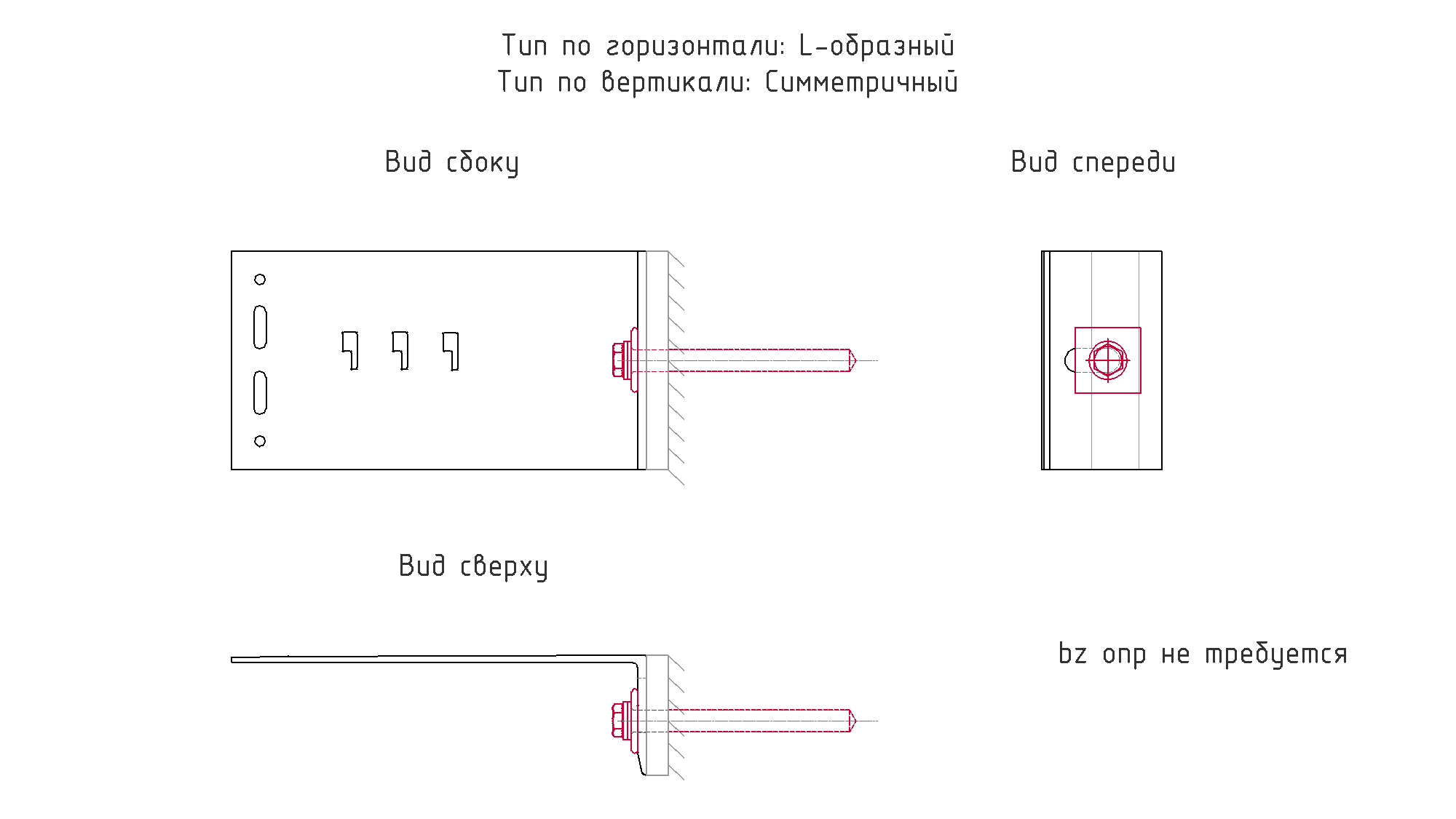

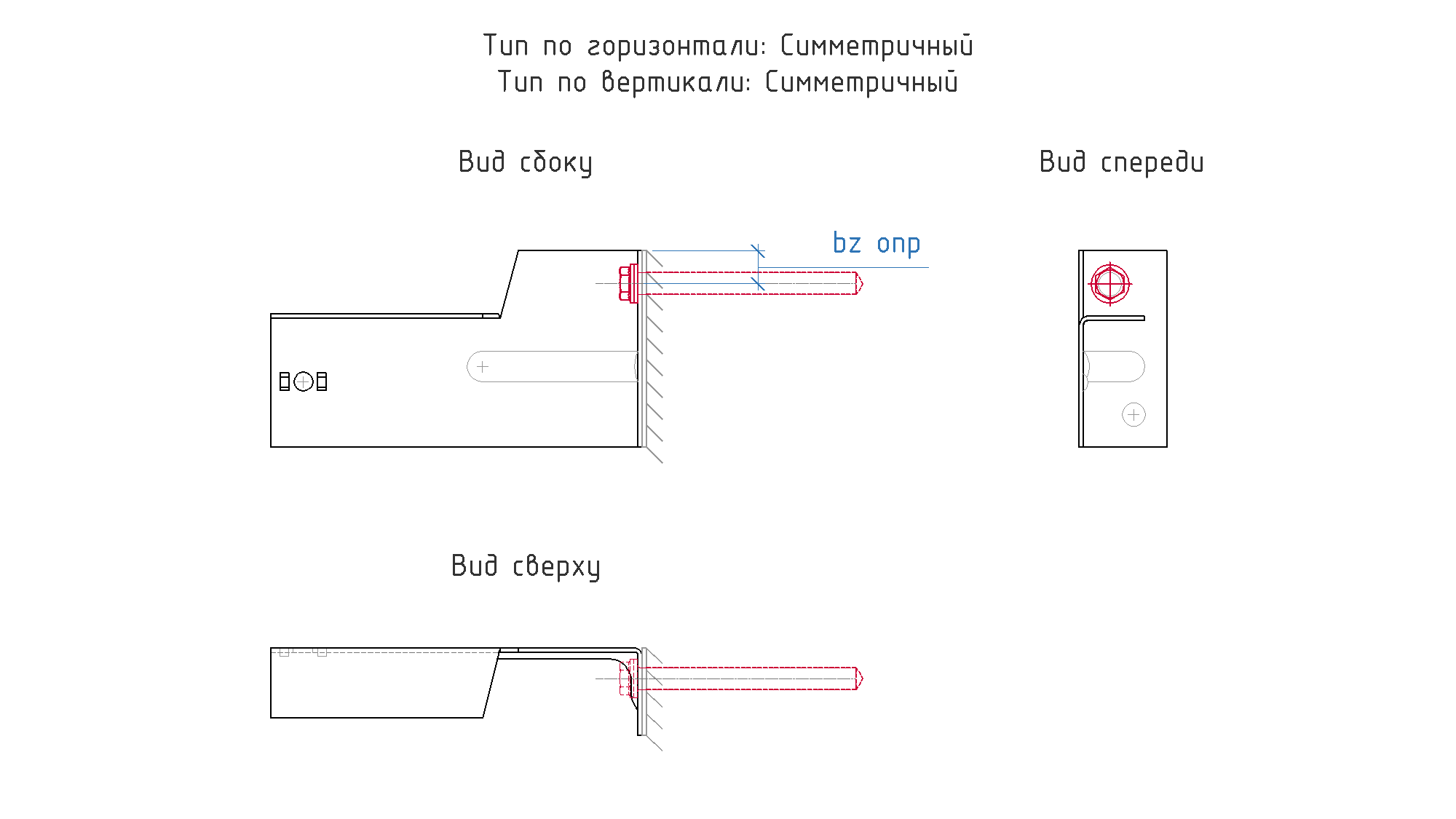

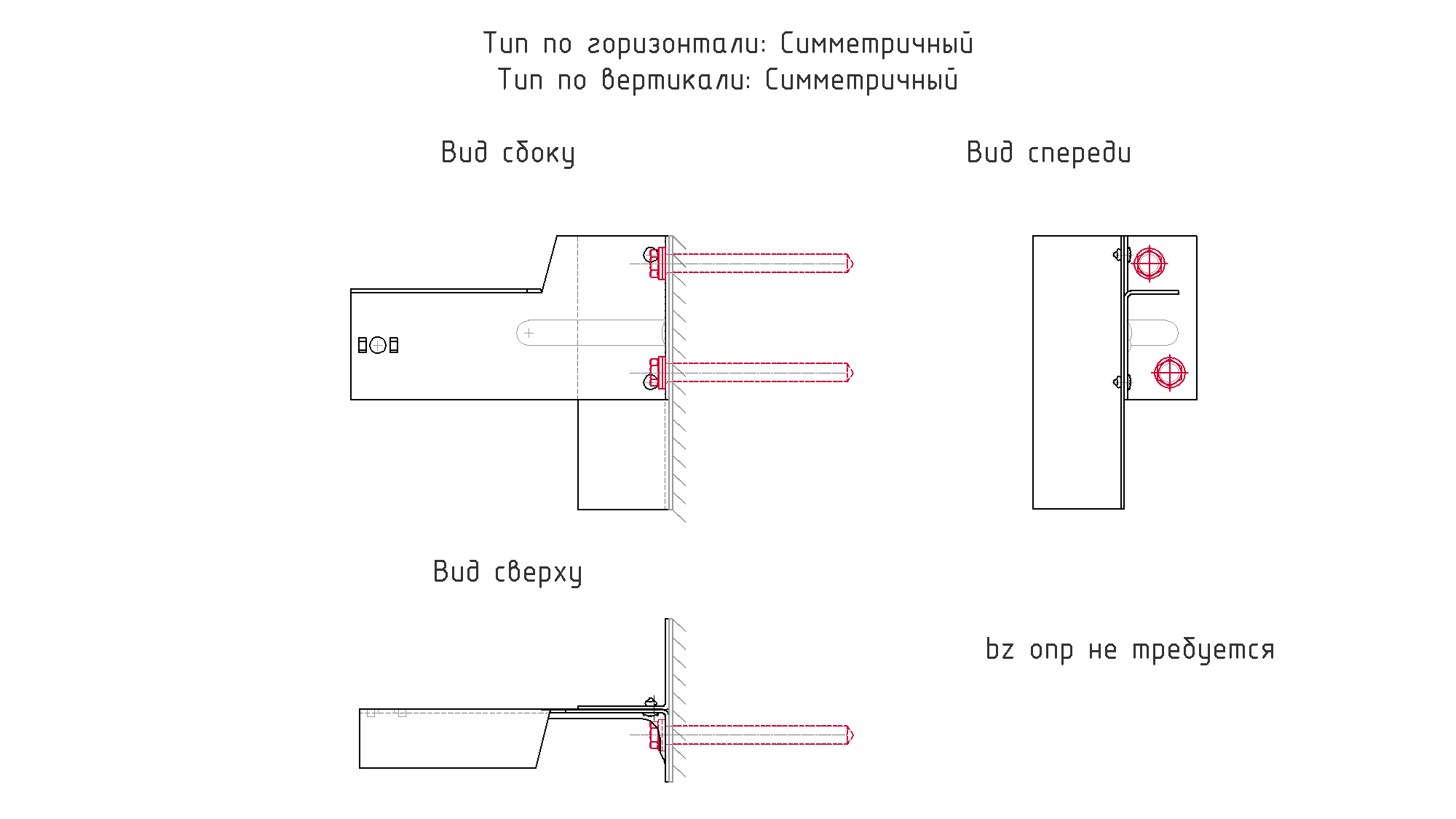

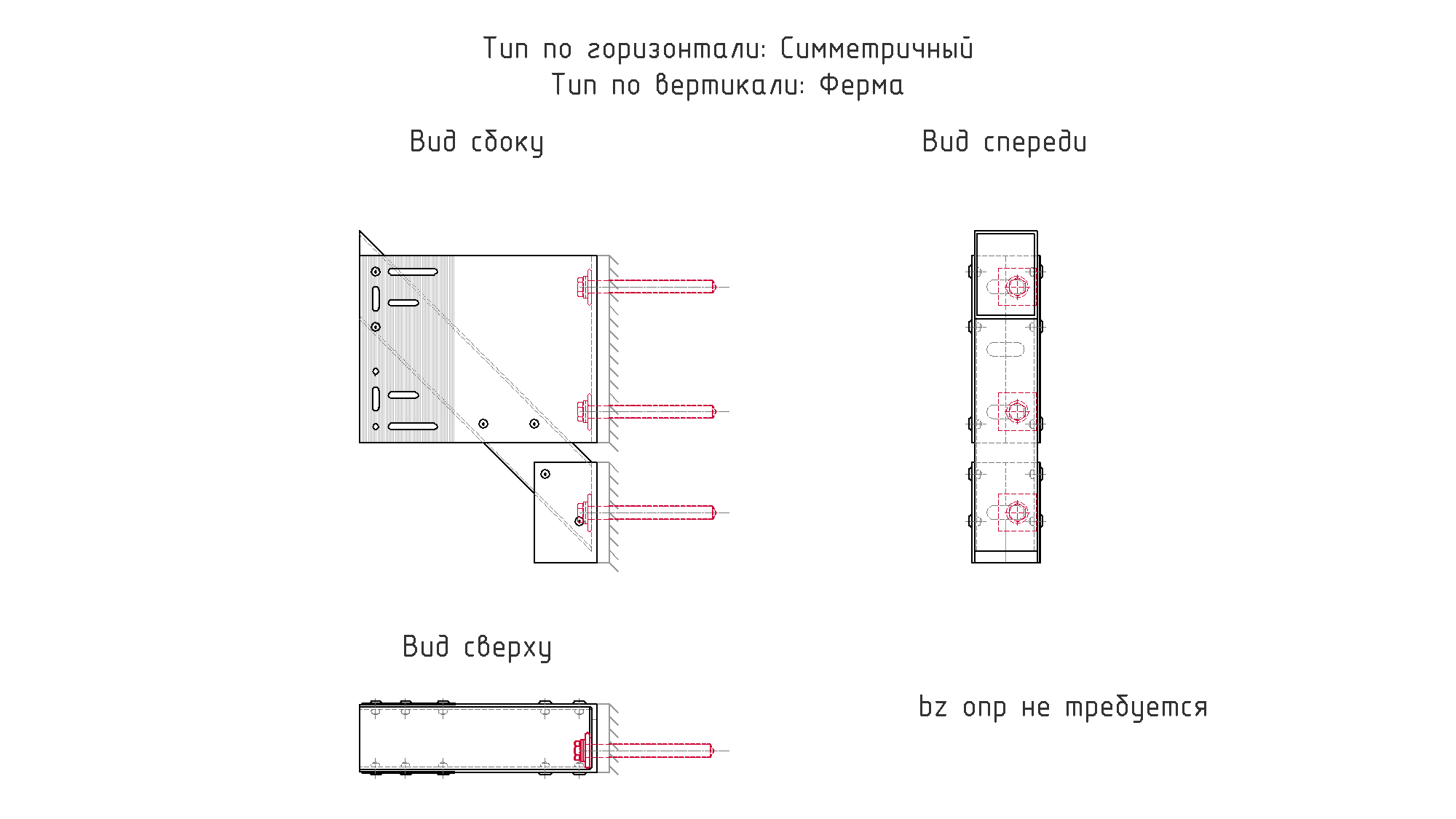

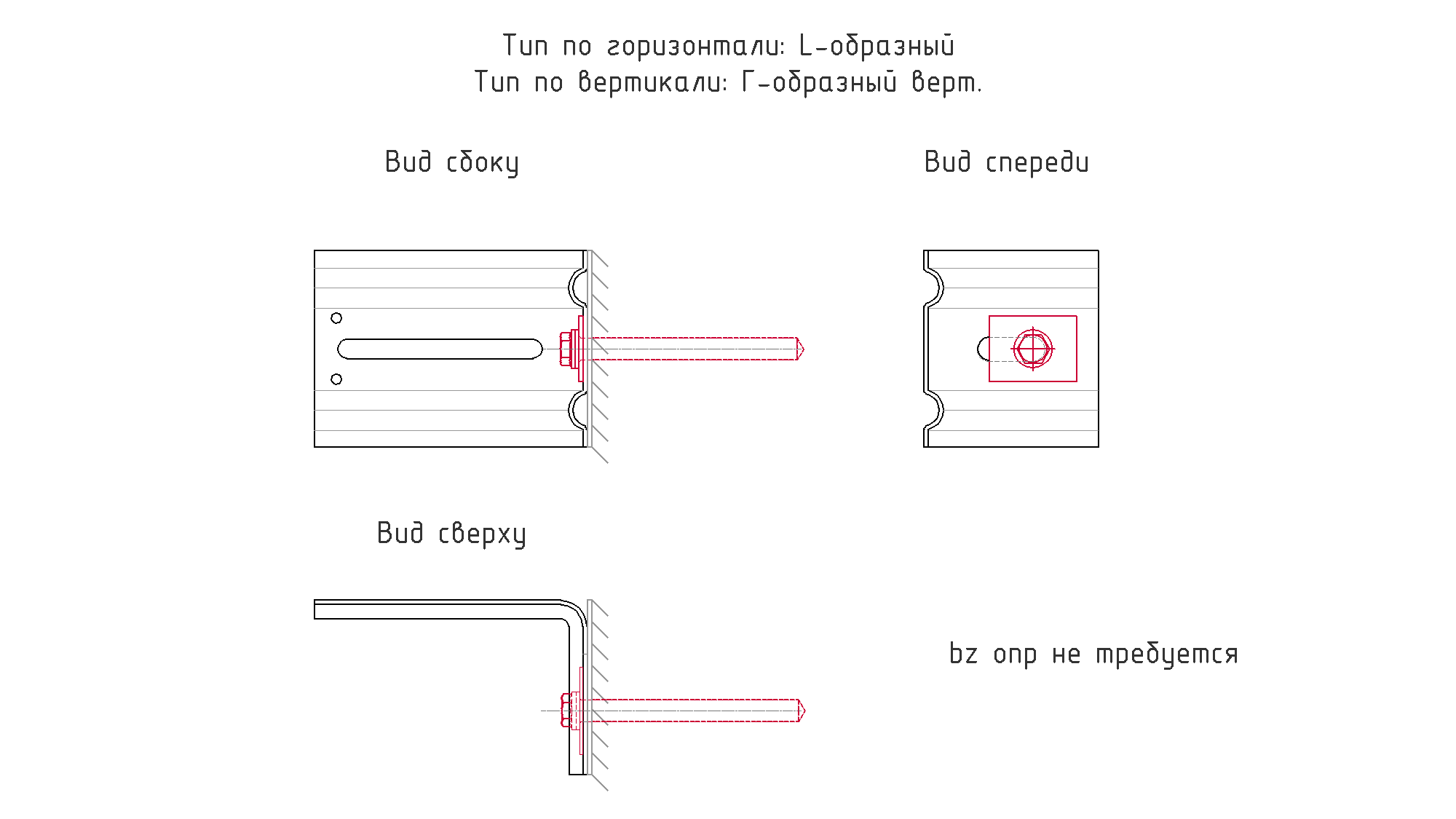

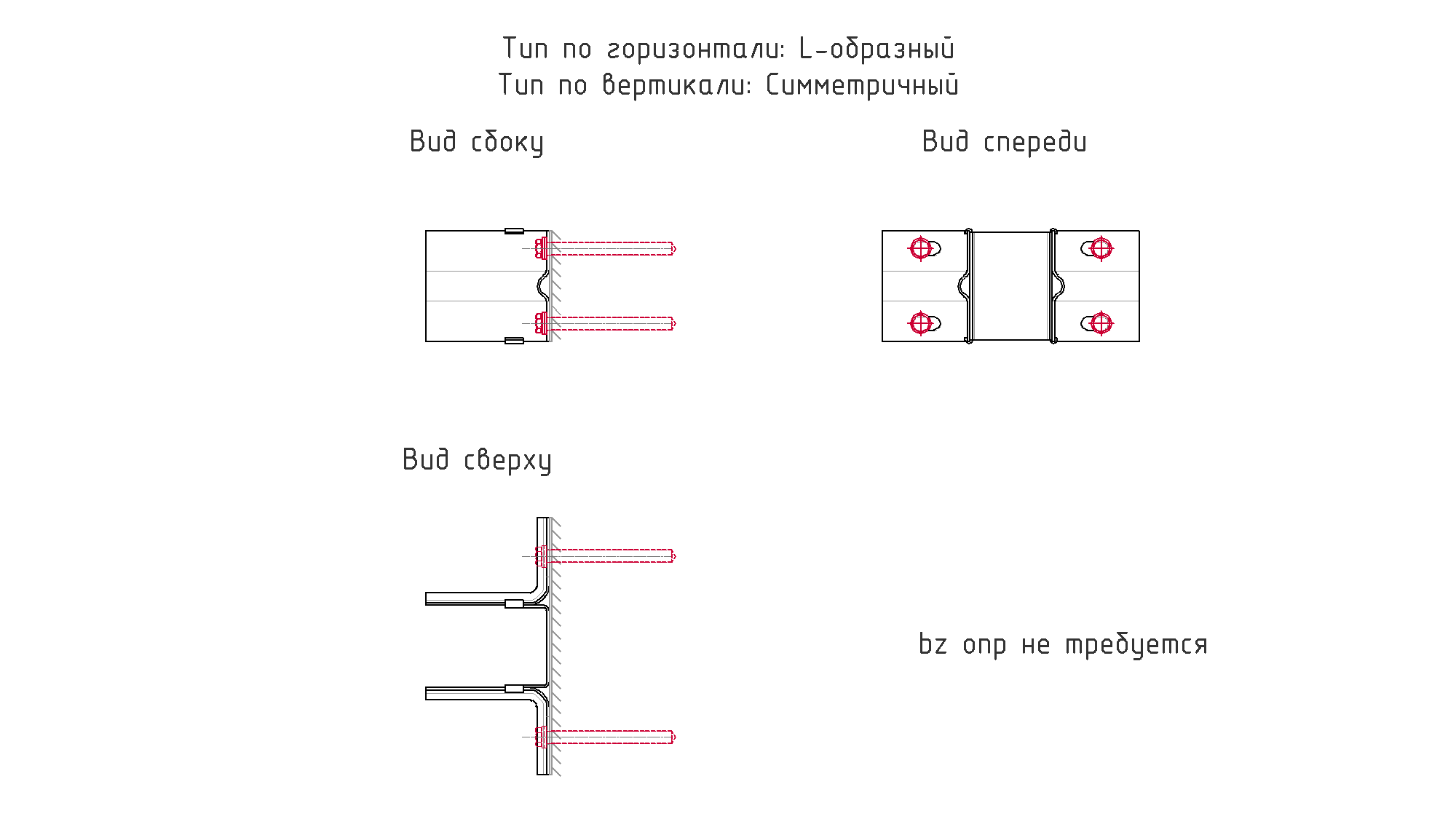

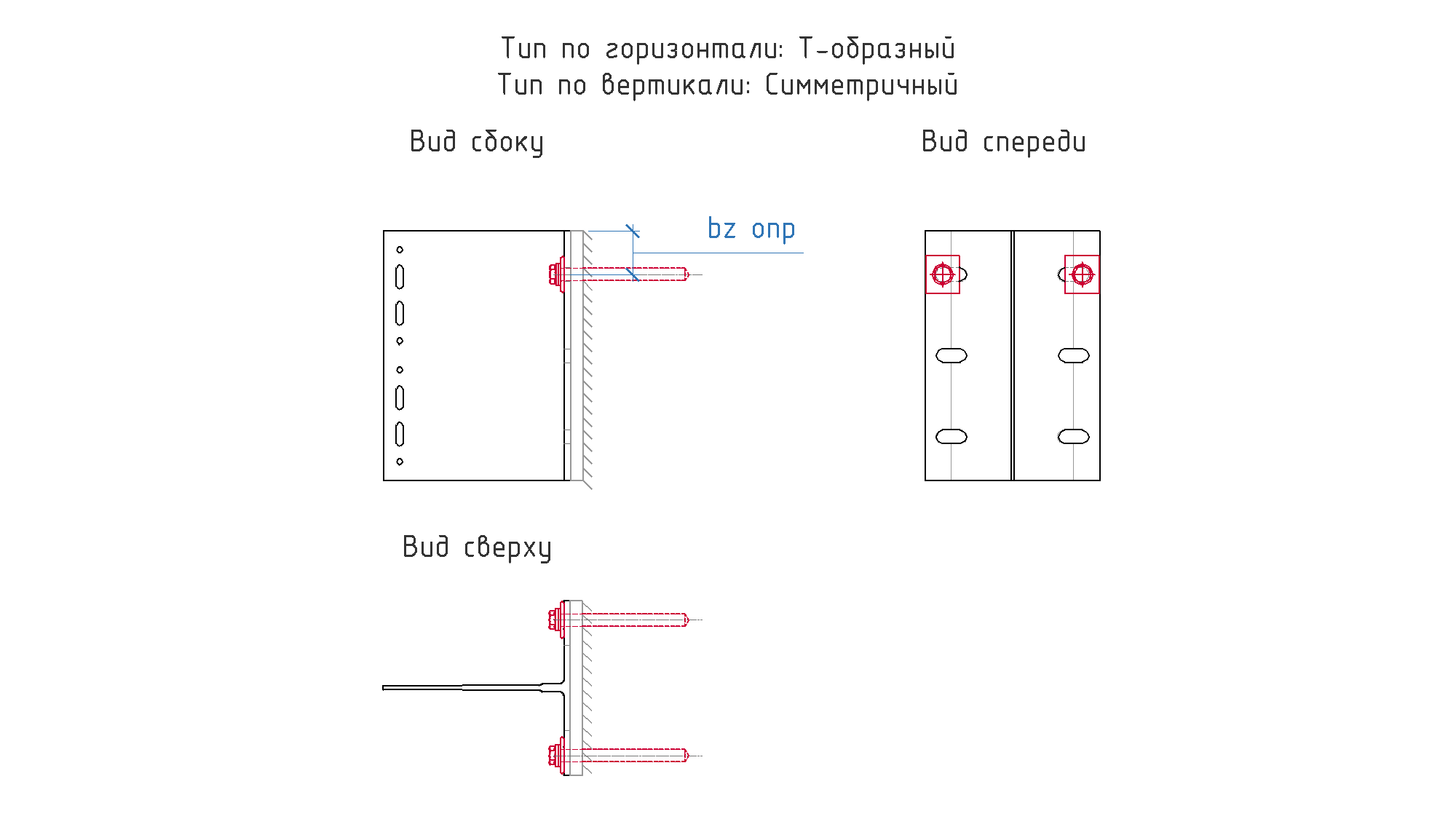

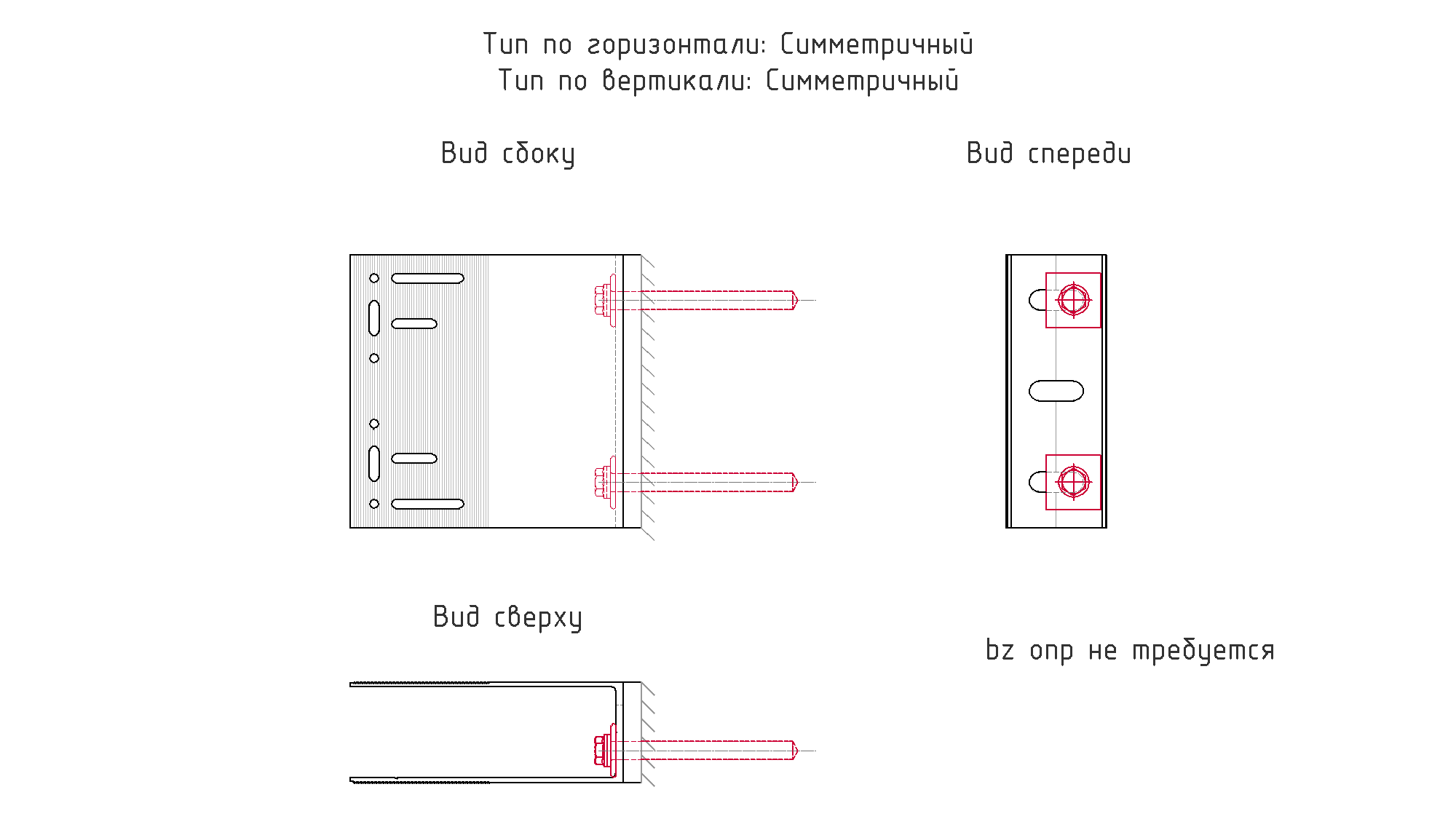

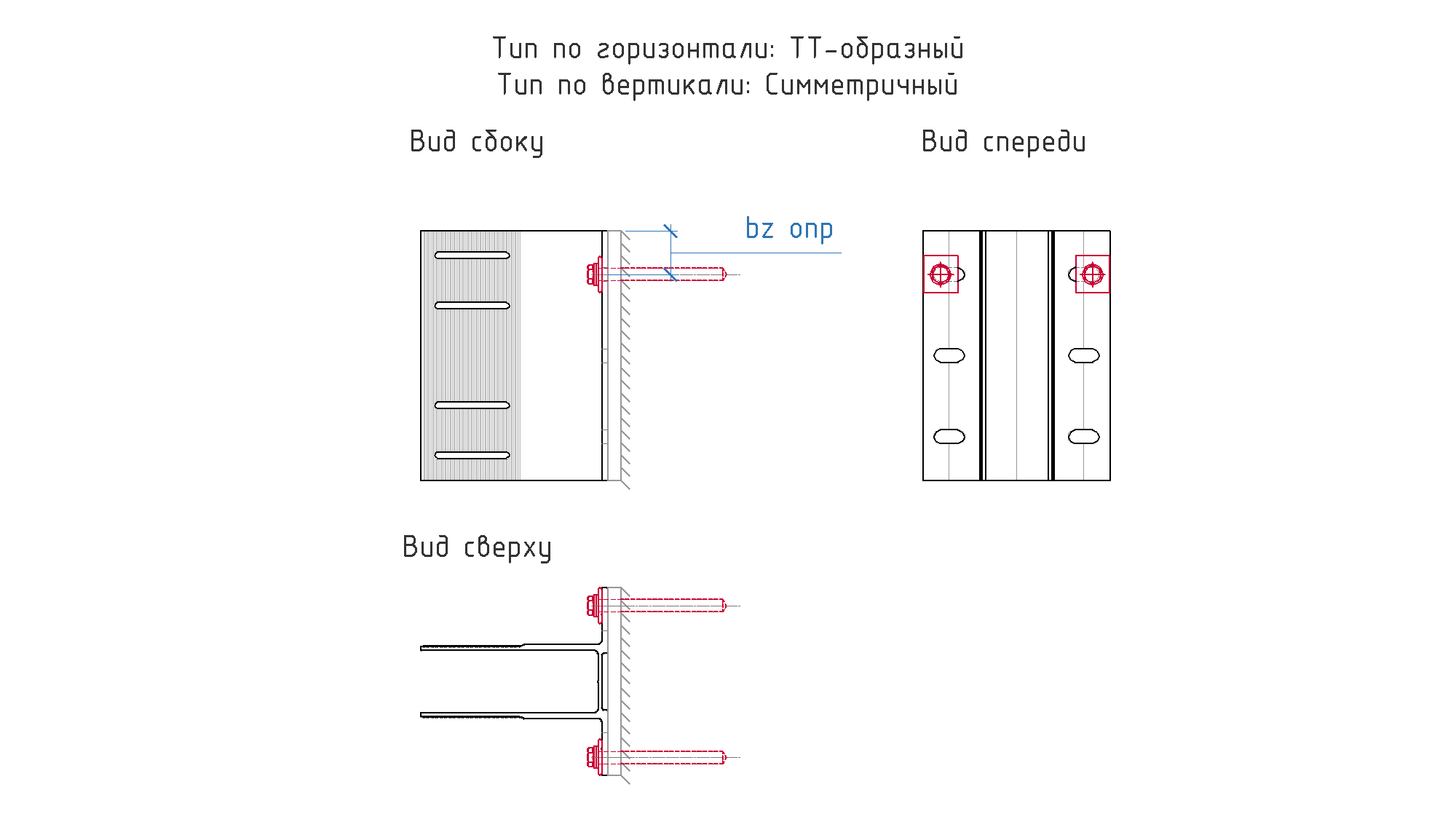

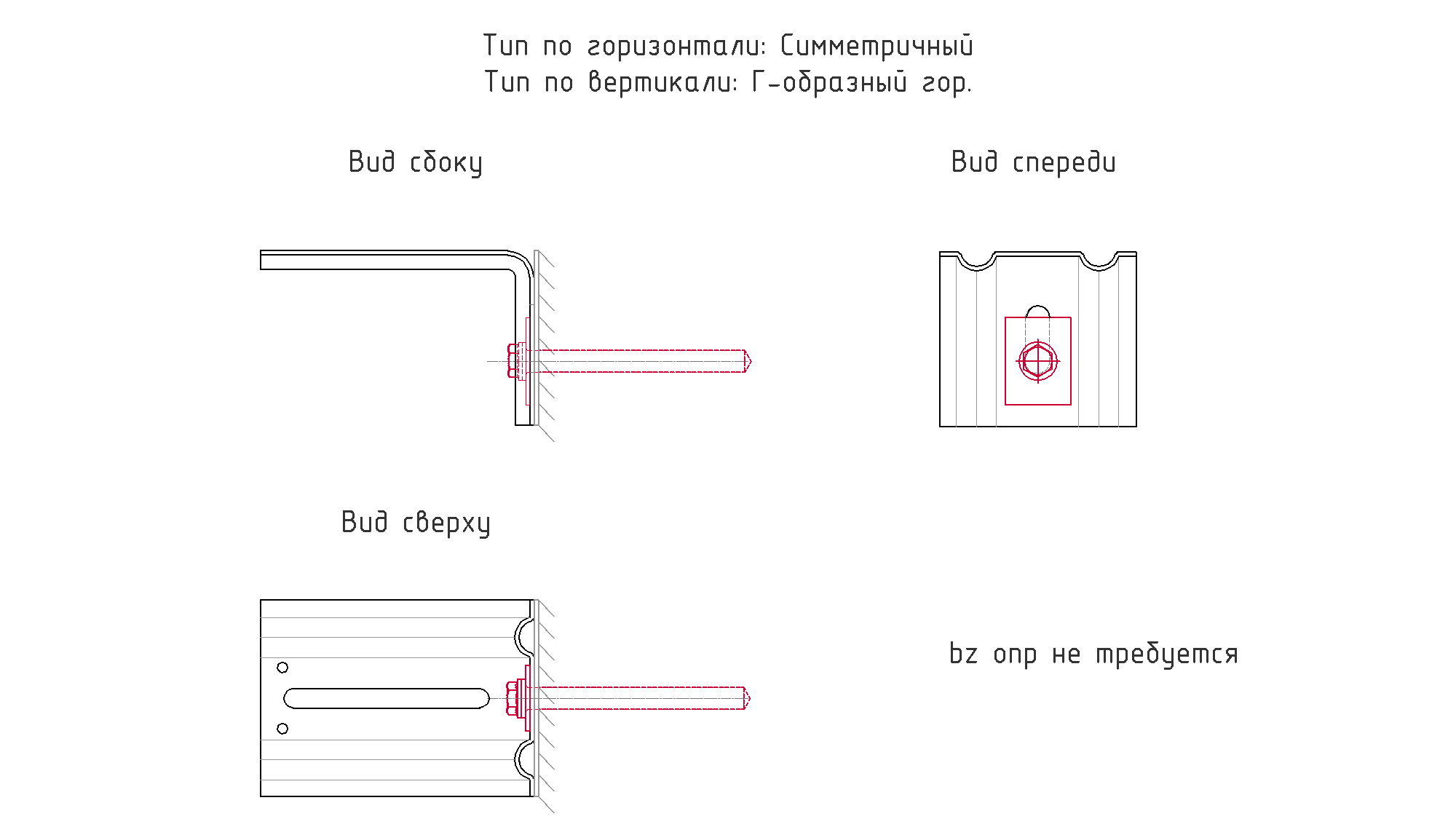

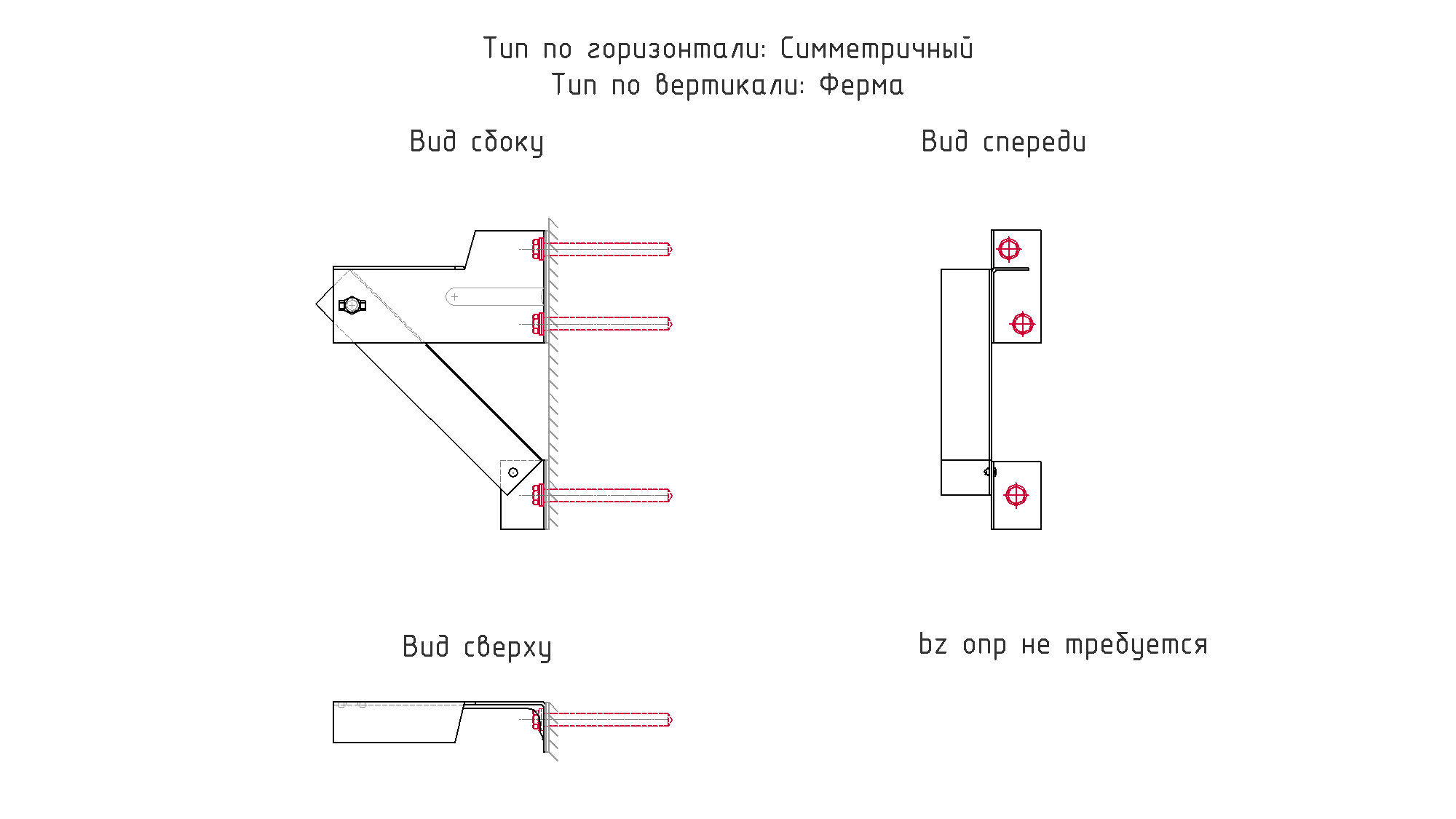

bz опр, м

Плечо анкера по оси Z при опрокидывании кронштейна

Значение по умолчанию: 0

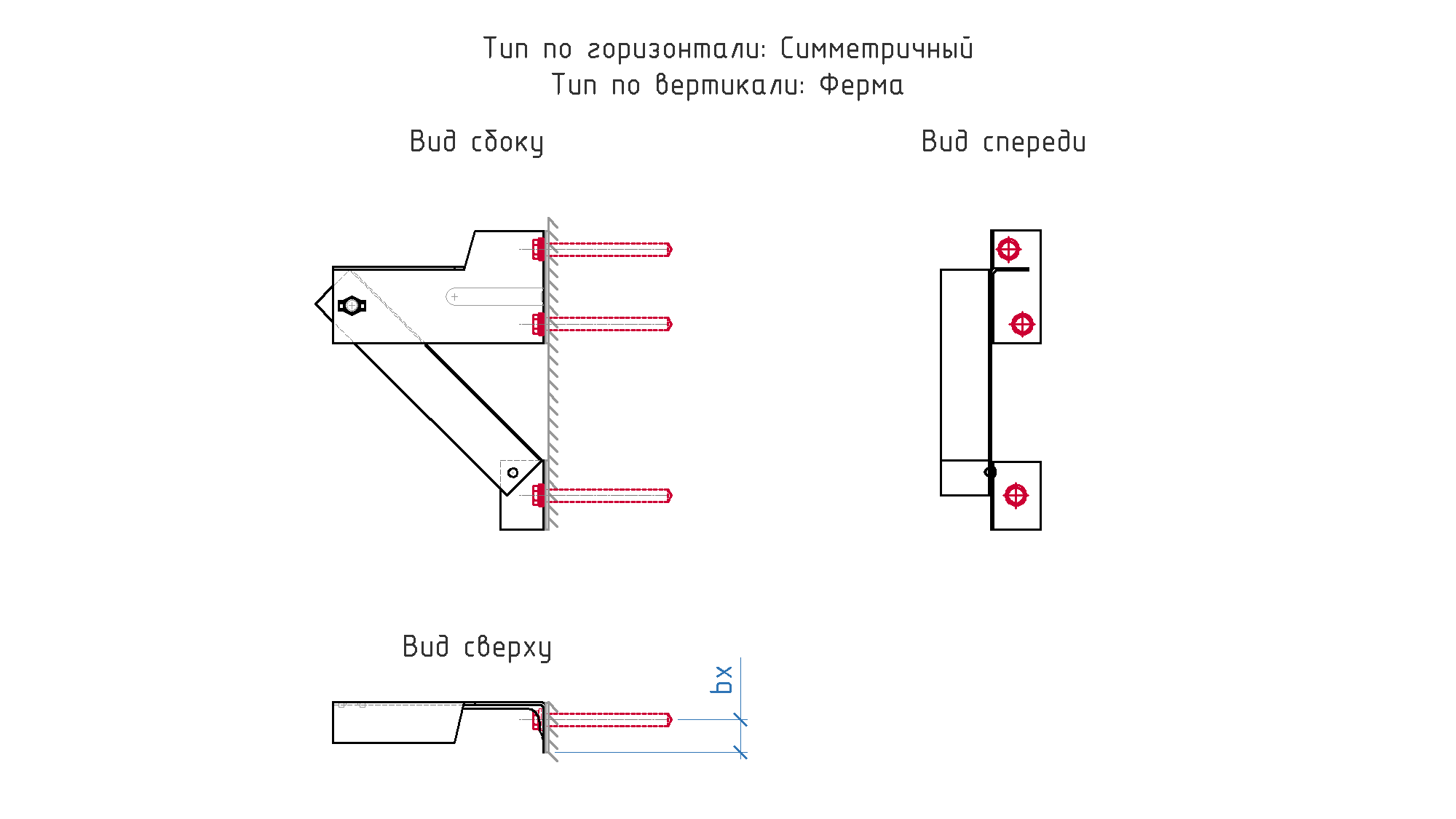

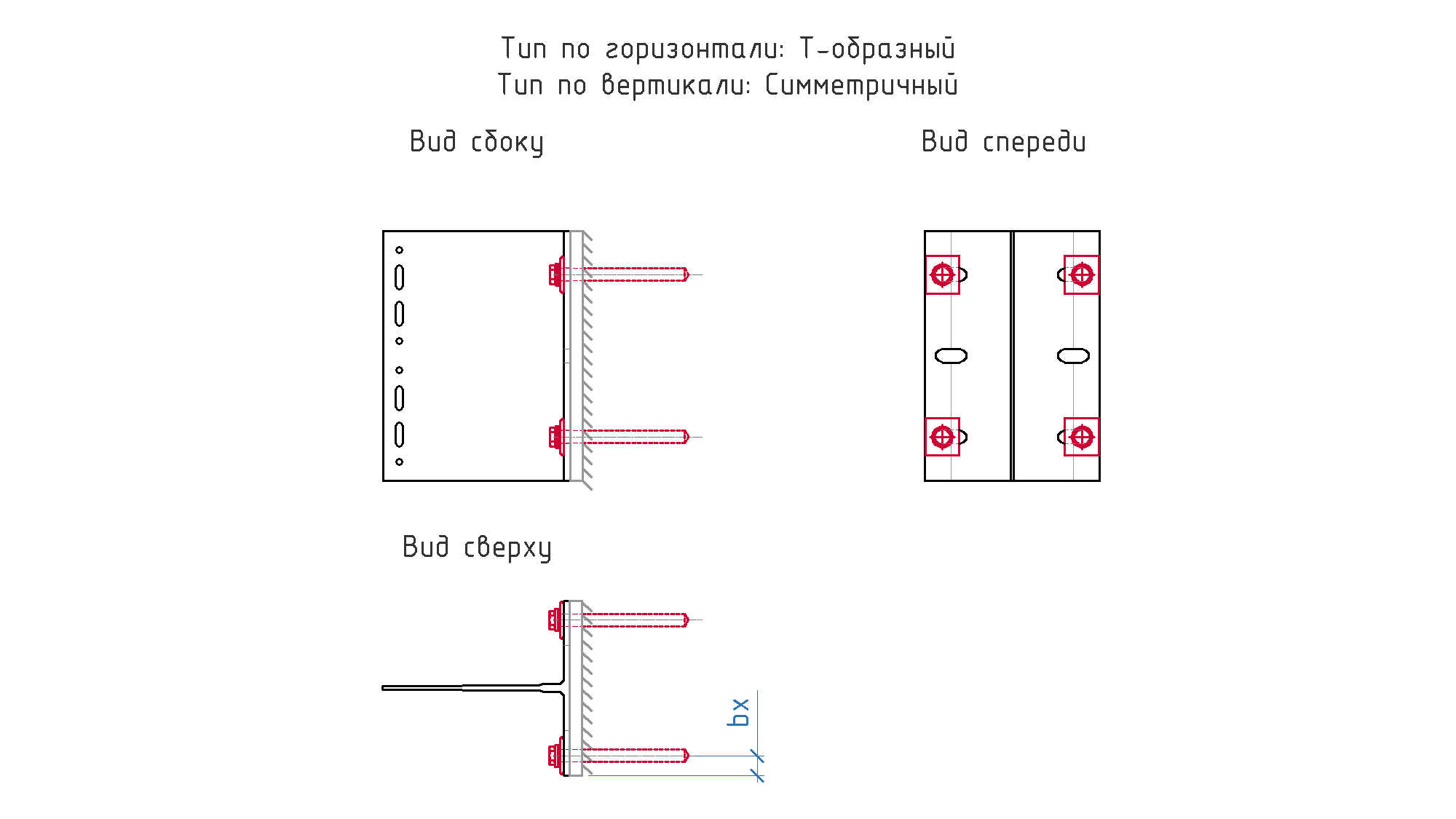

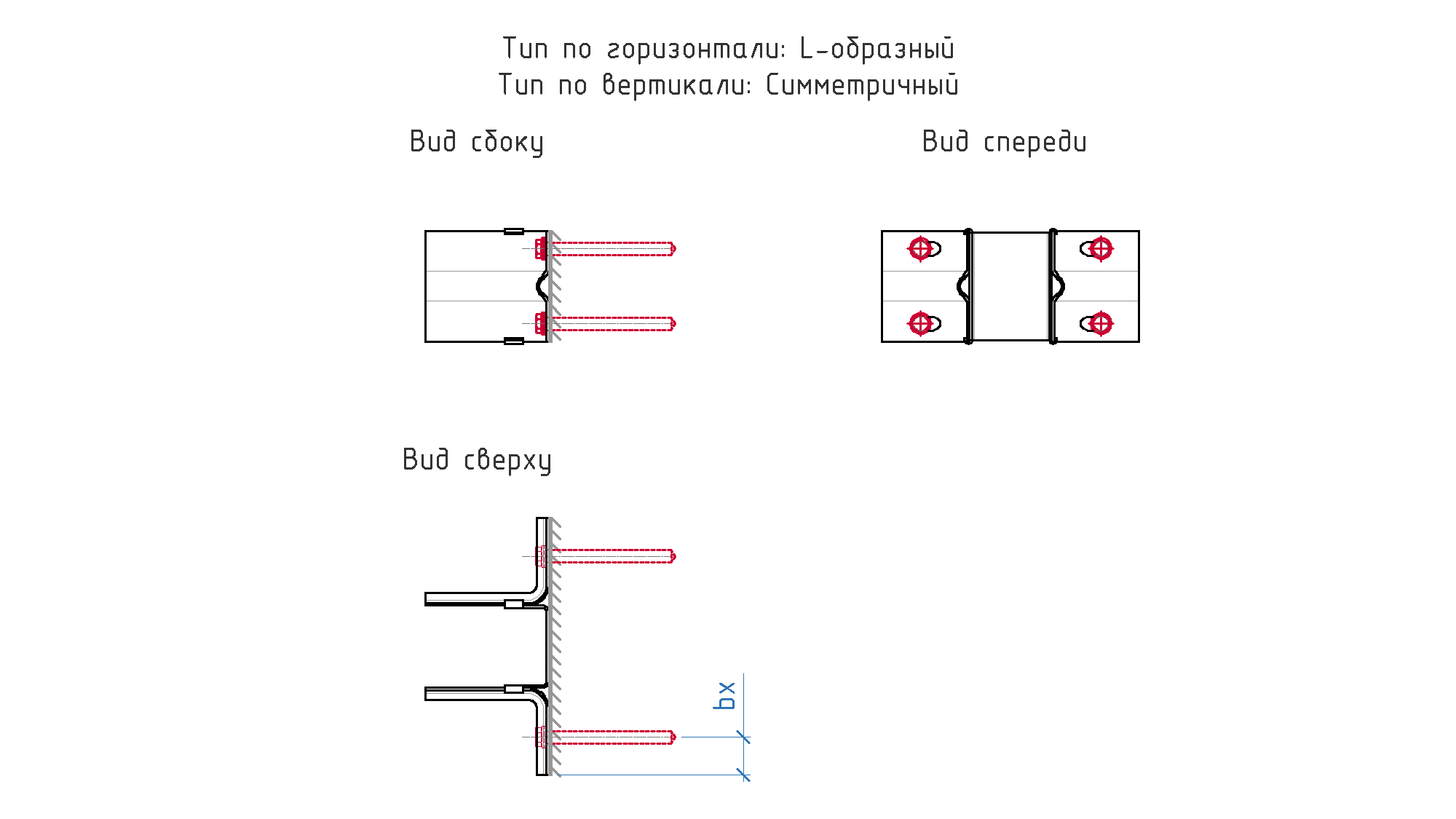

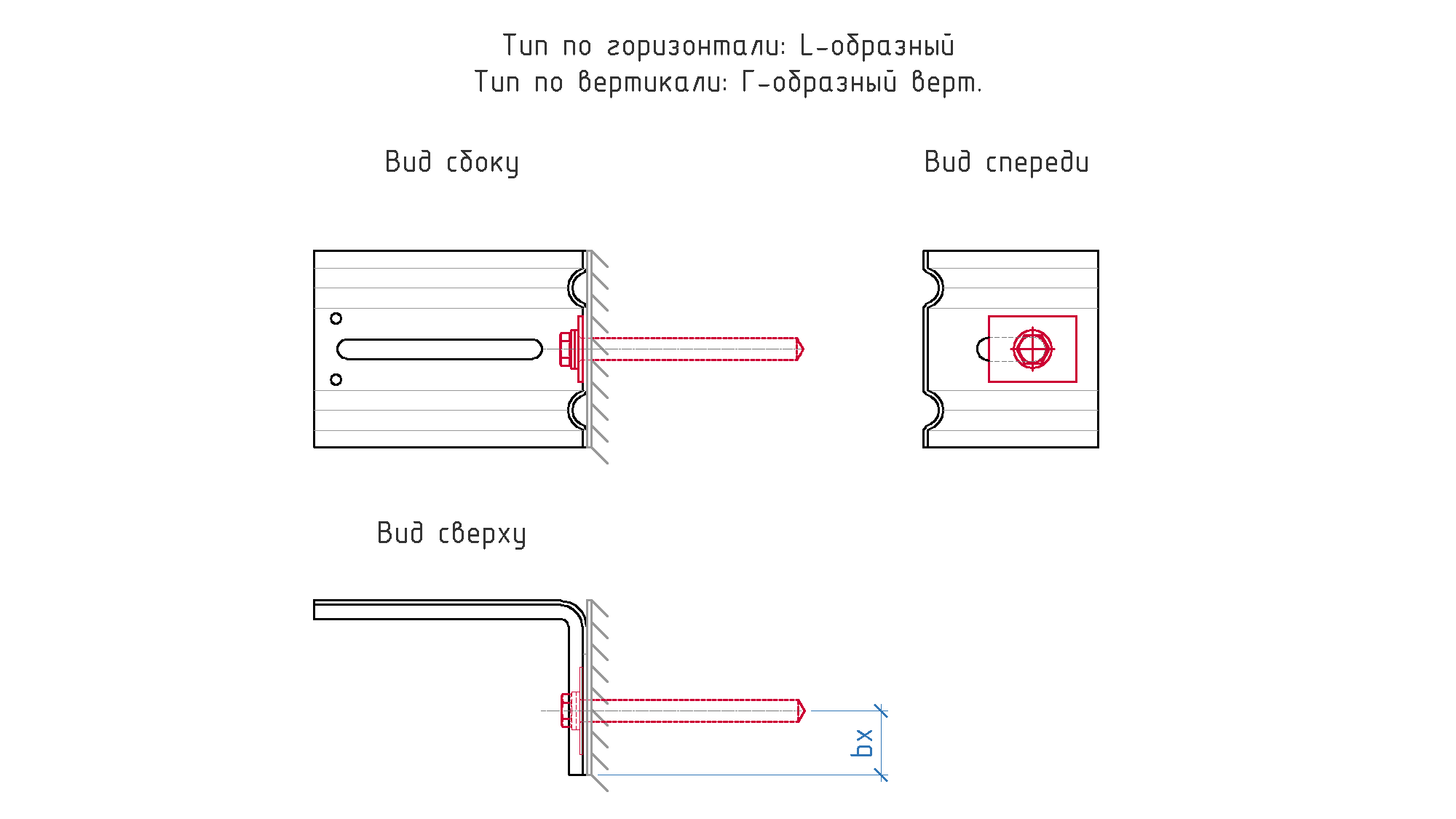

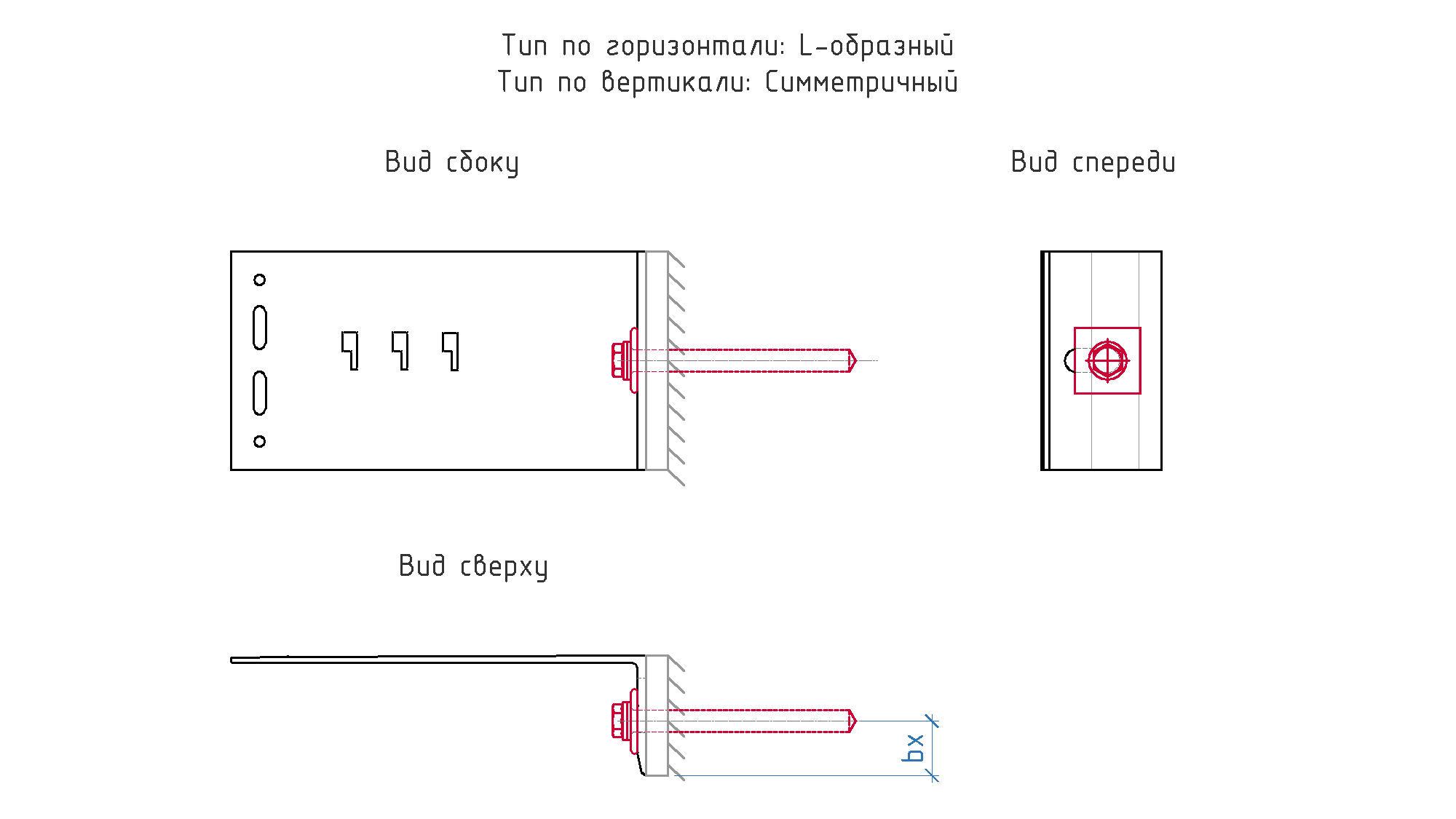

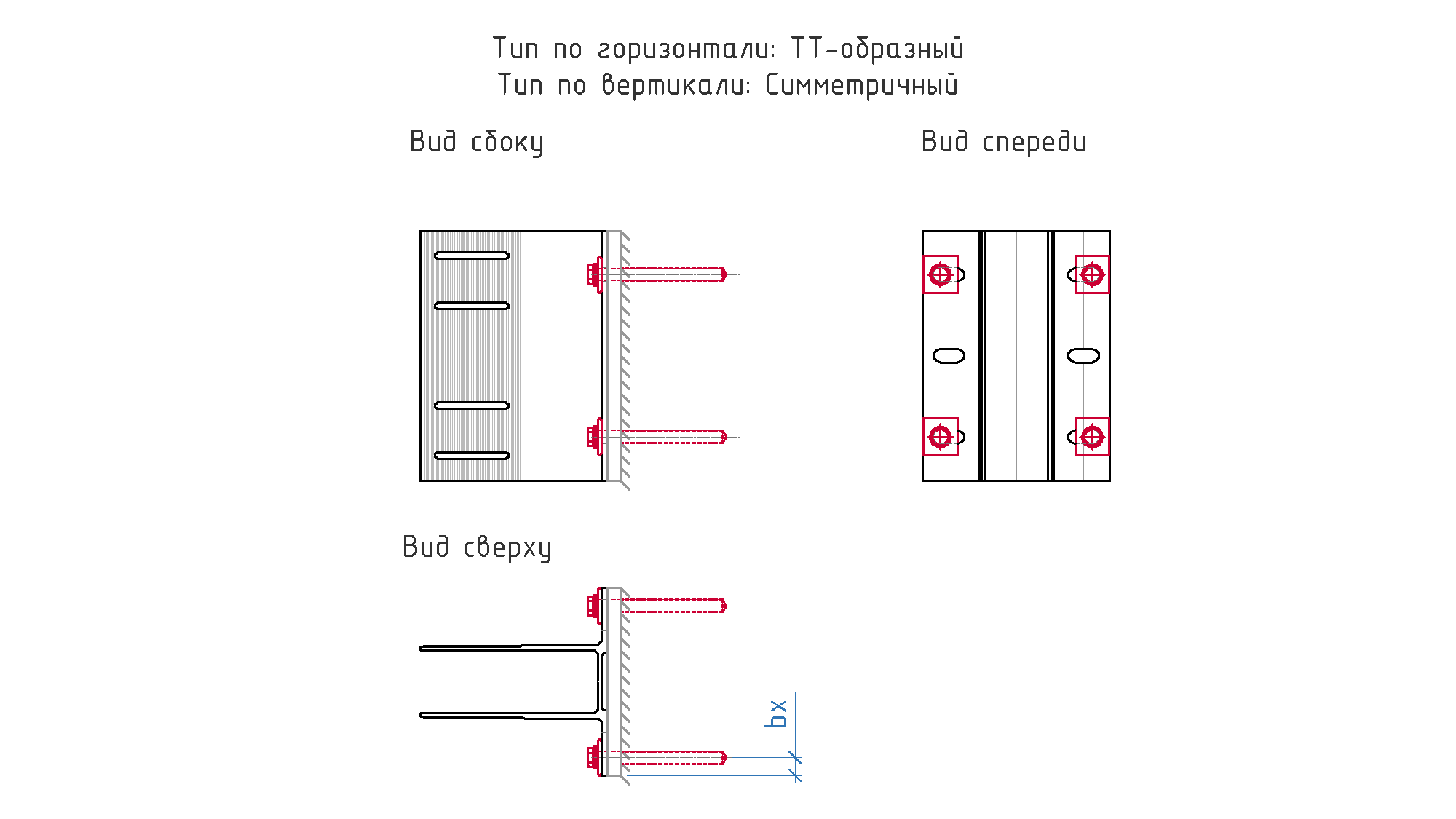

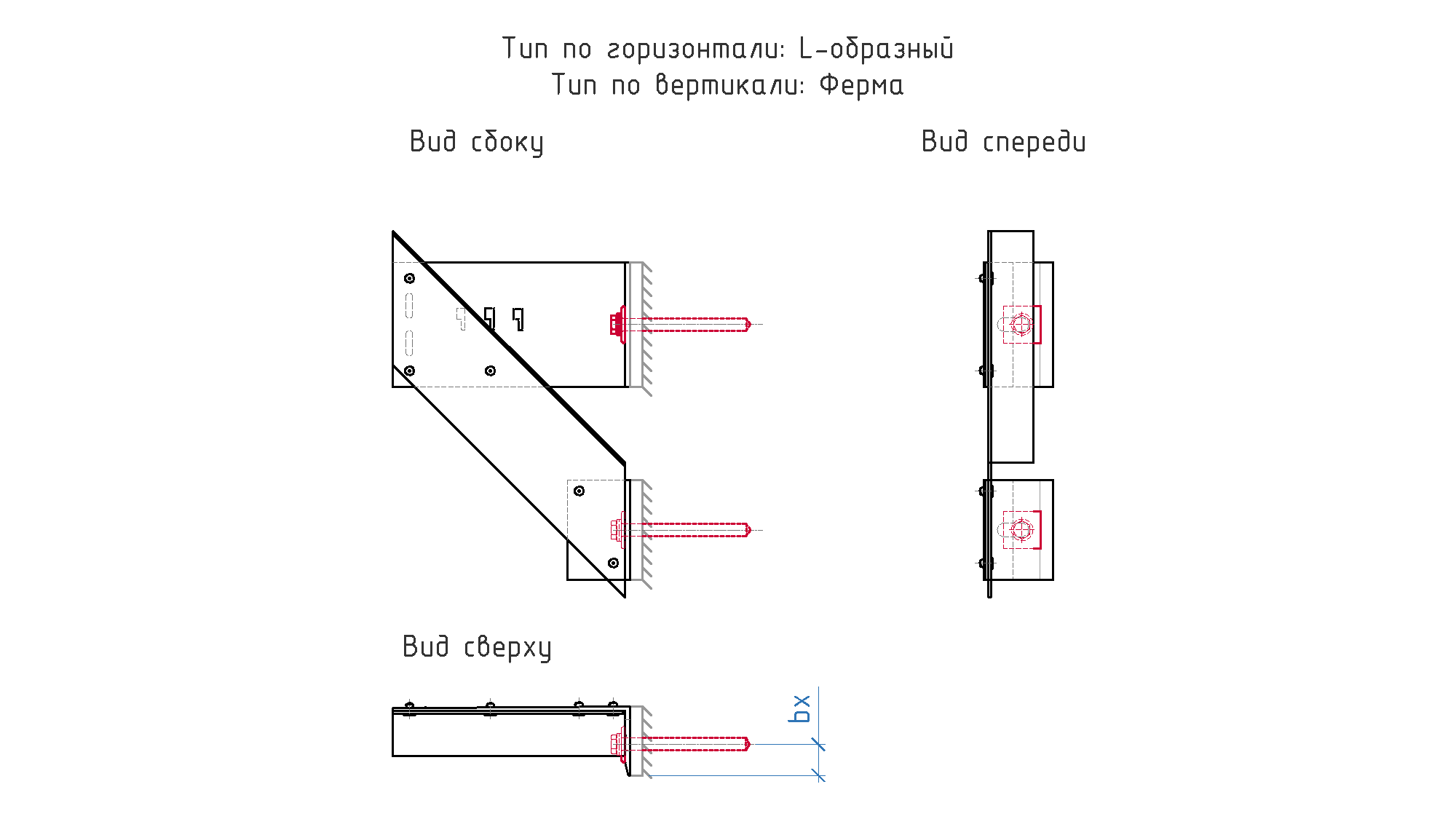

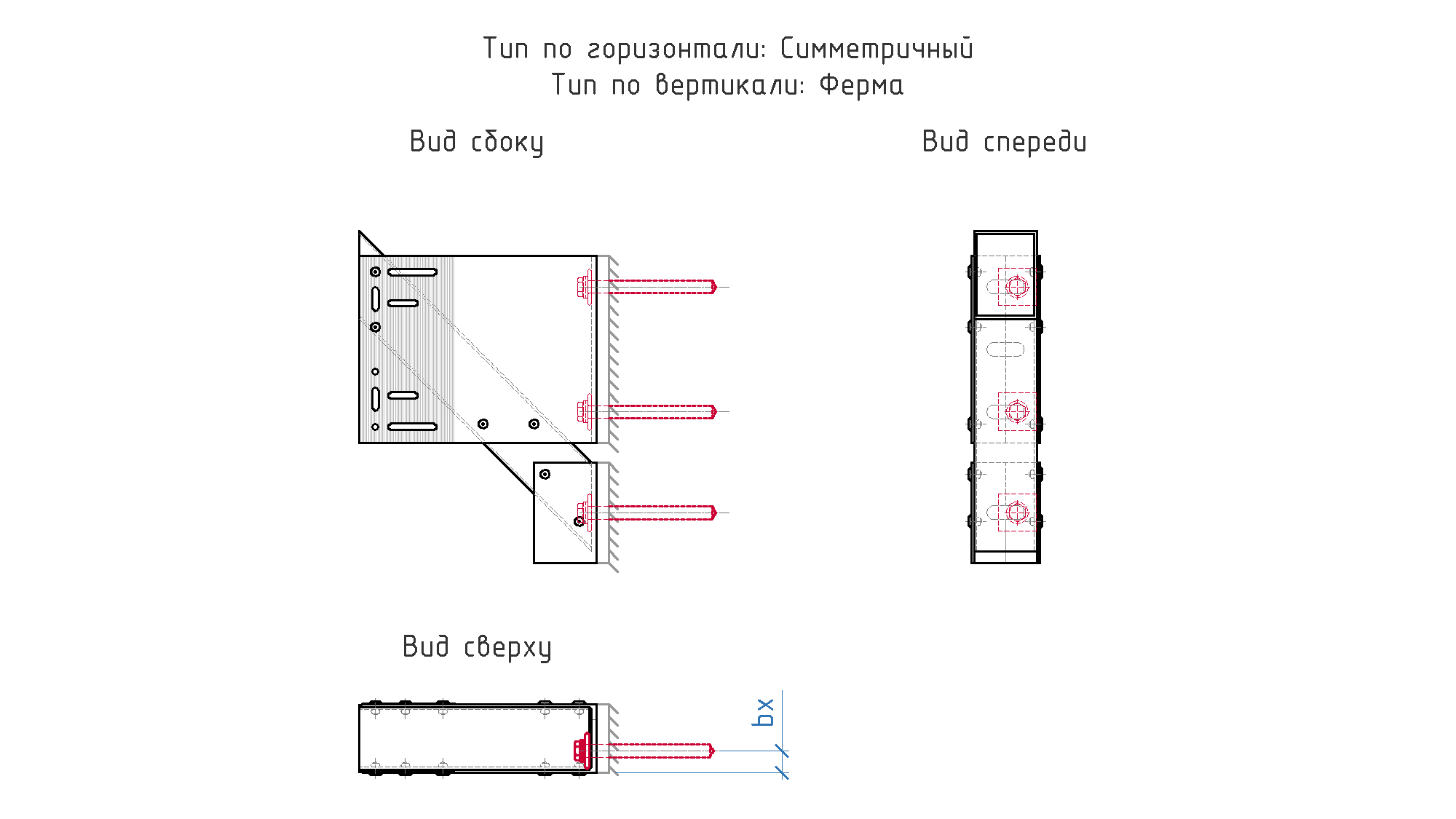

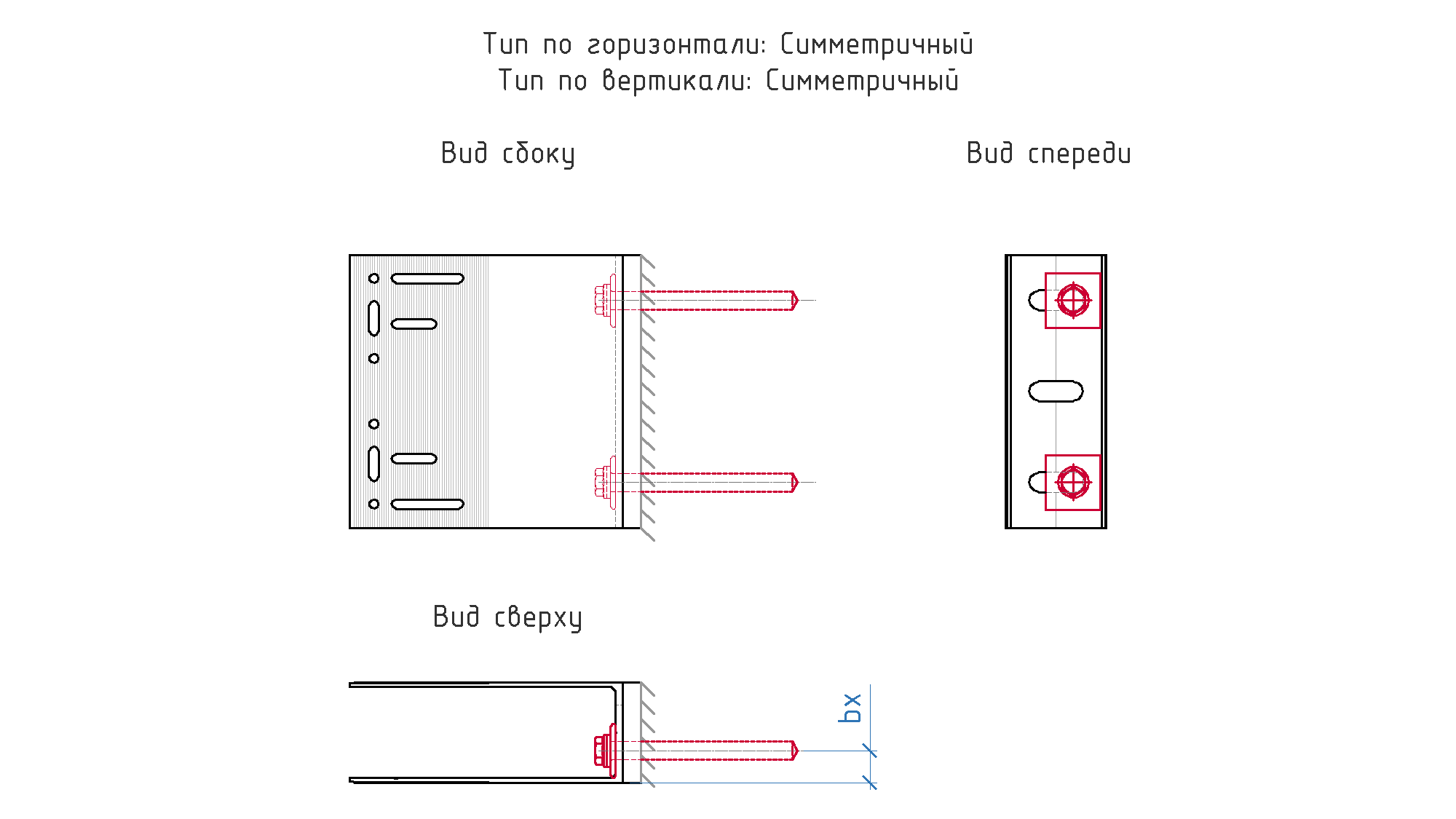

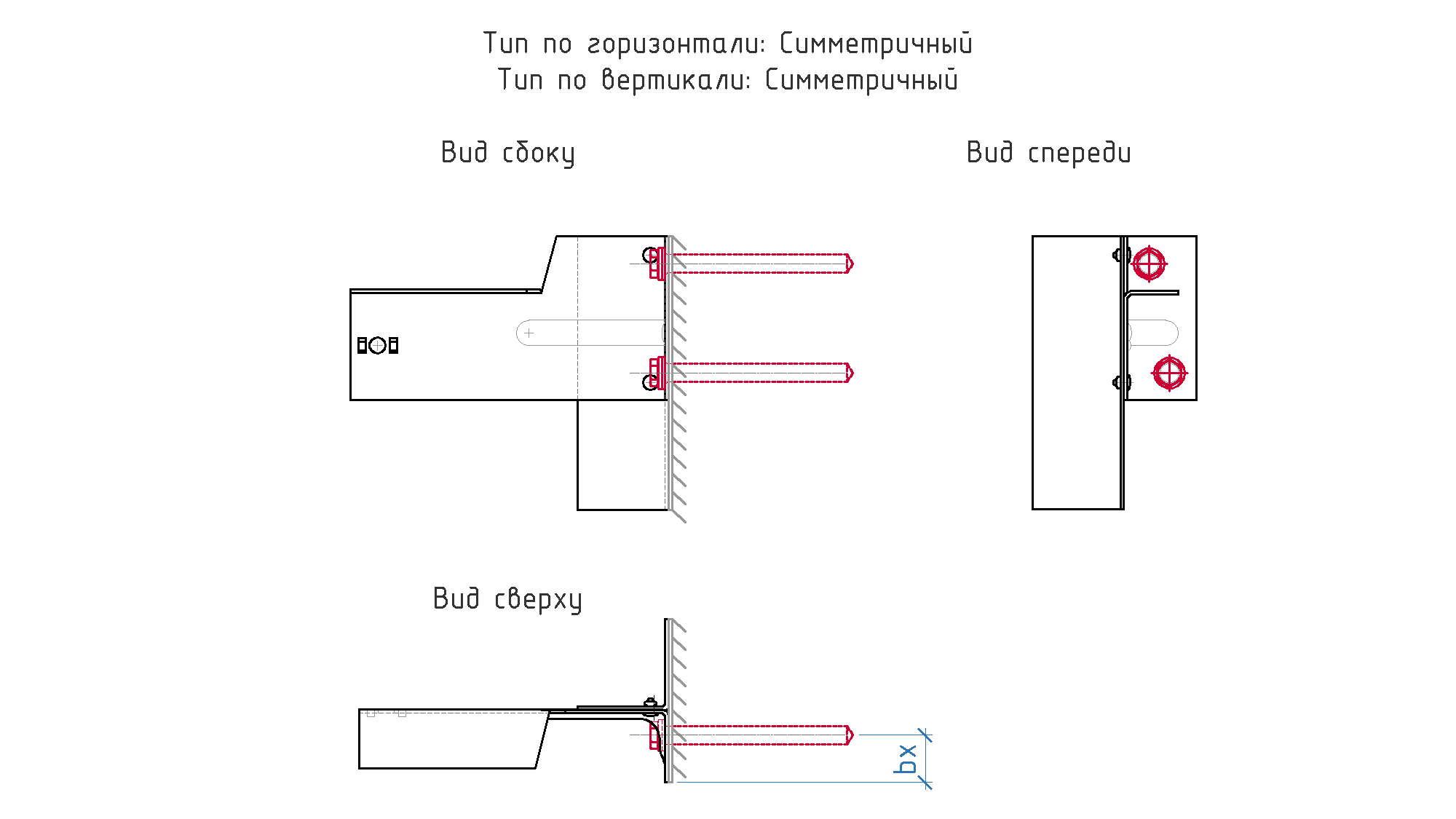

bx, м

Плечо анкера по оси X (расстояние от края кронштейна до оси анкера) в наихудшем положении

Поле обязательно к заполнению

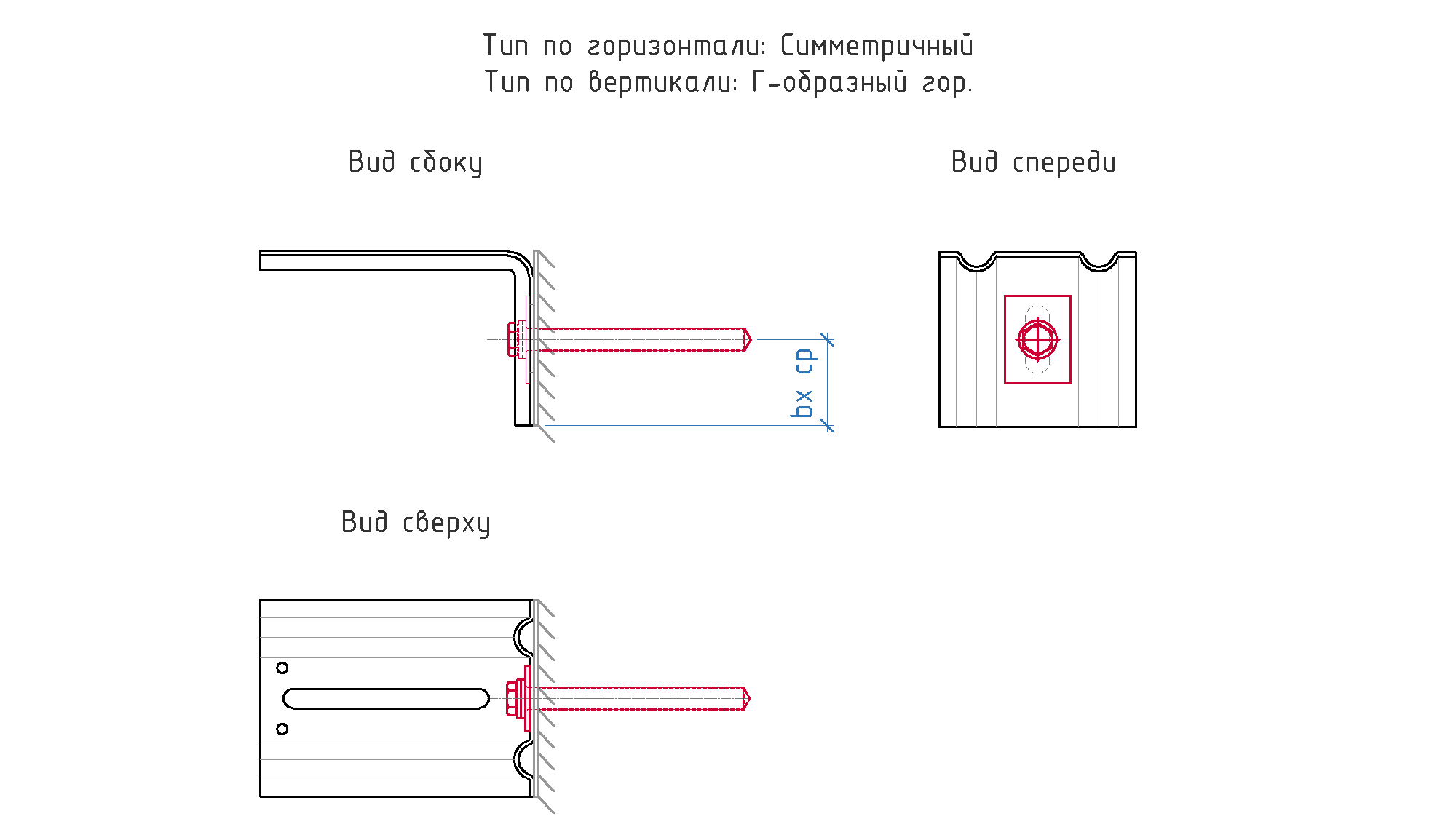

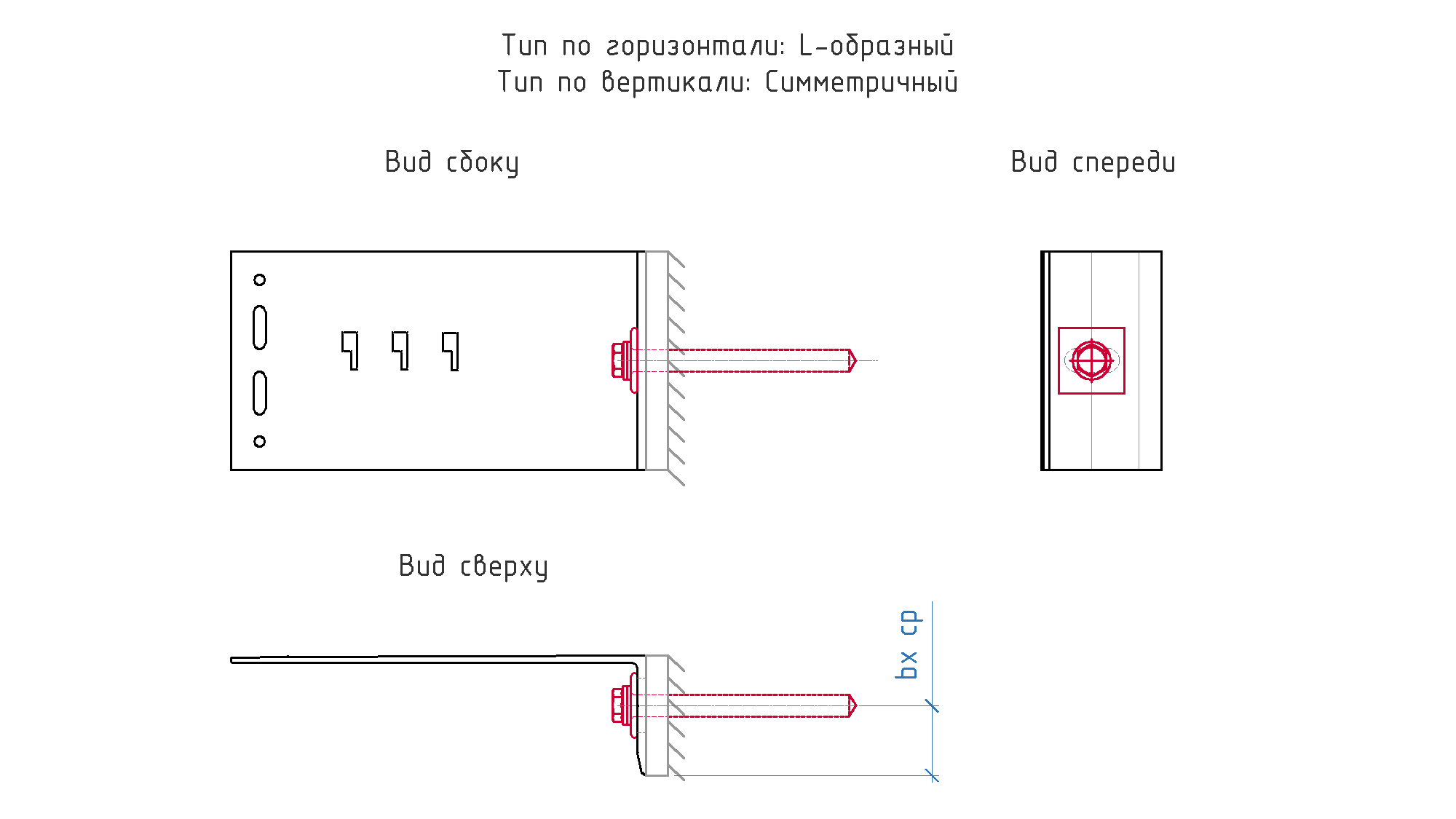

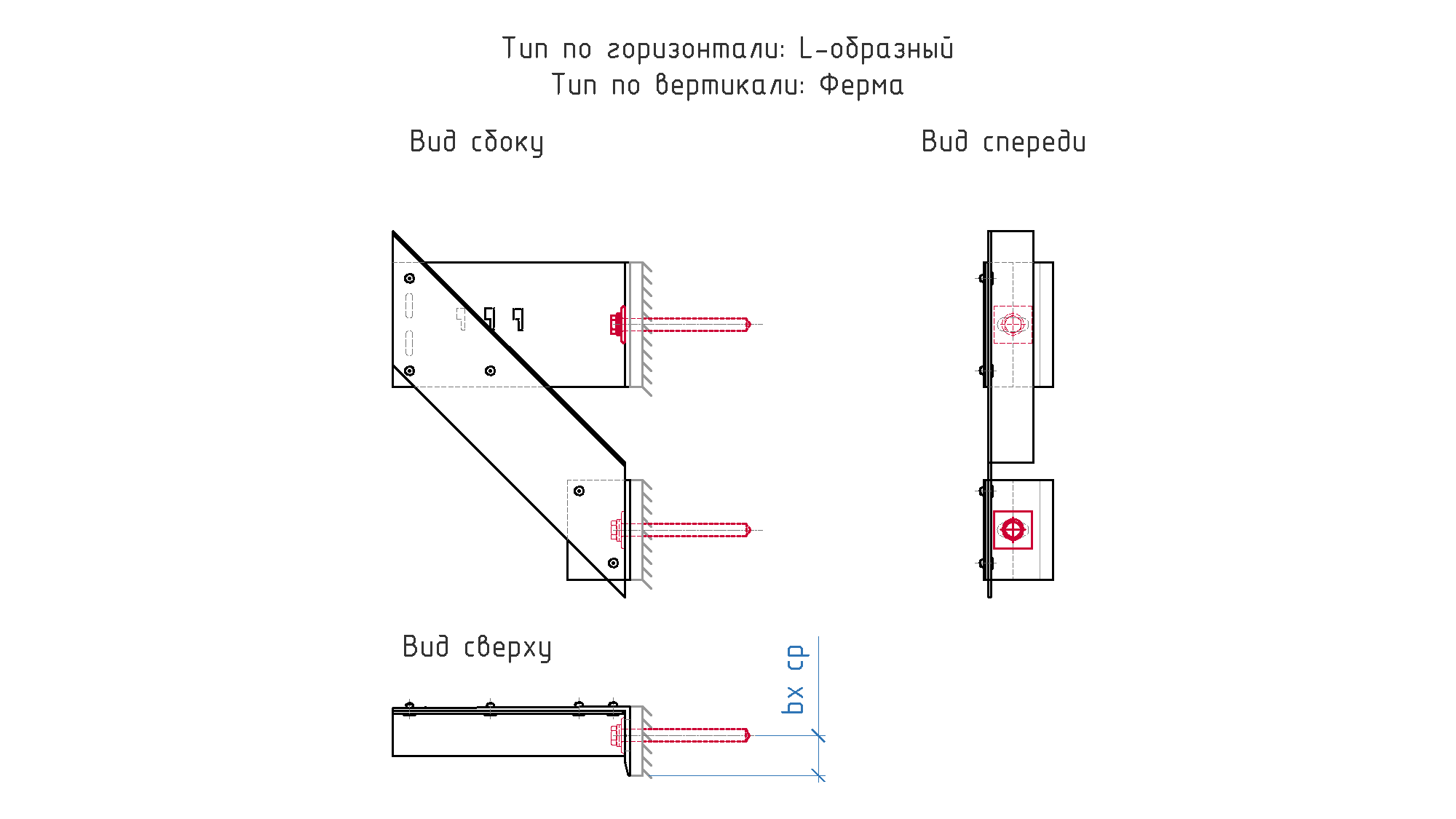

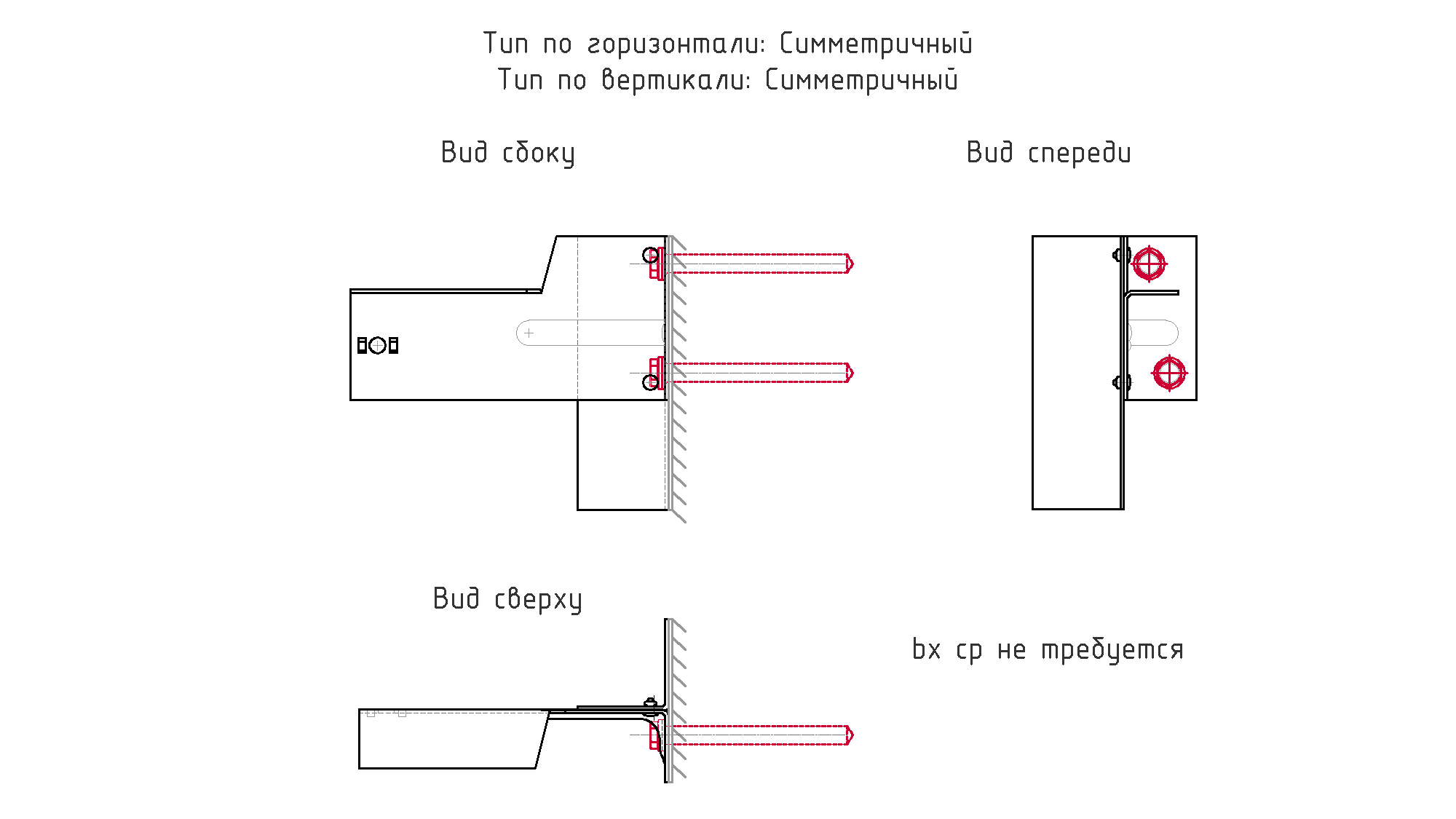

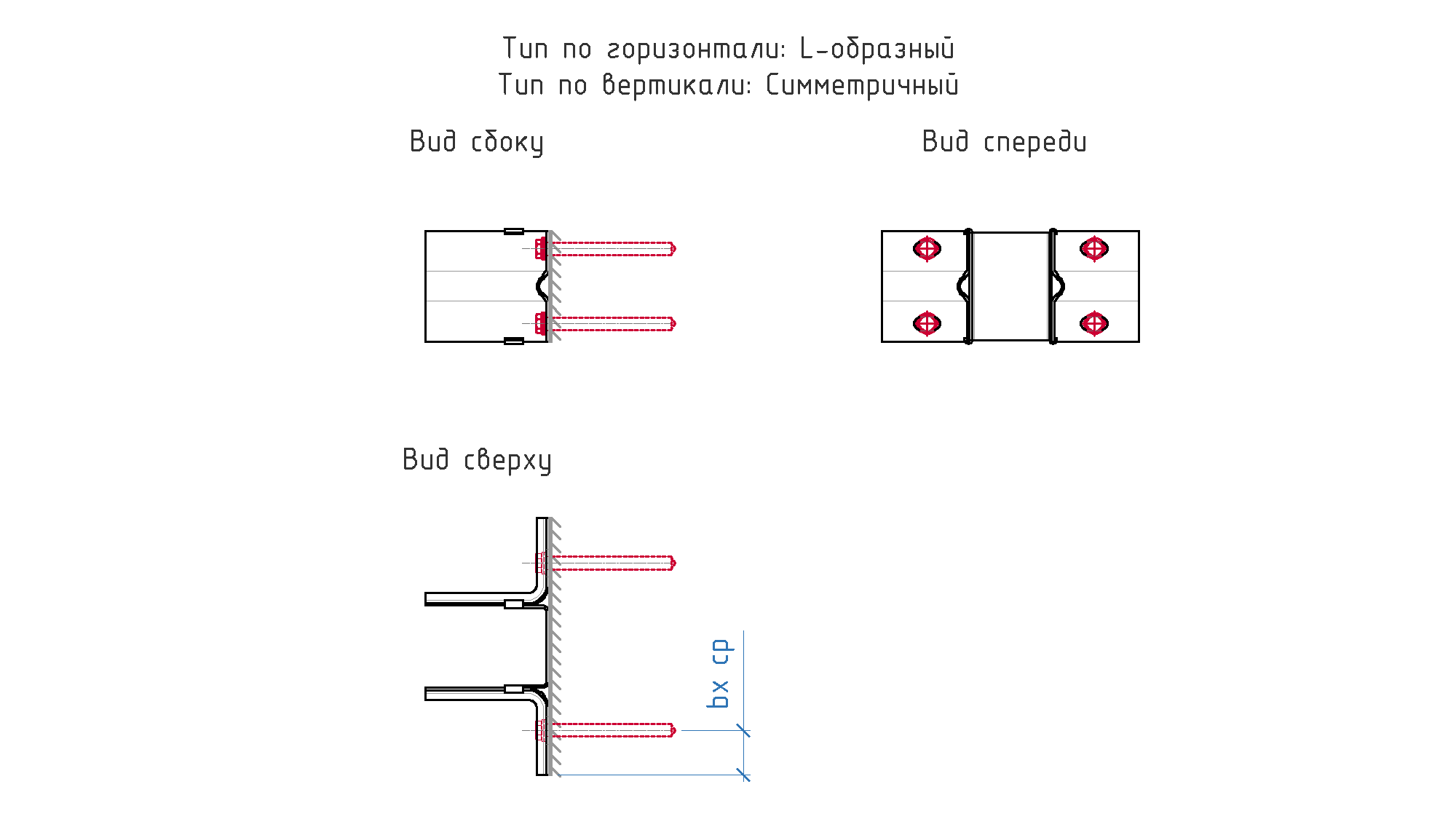

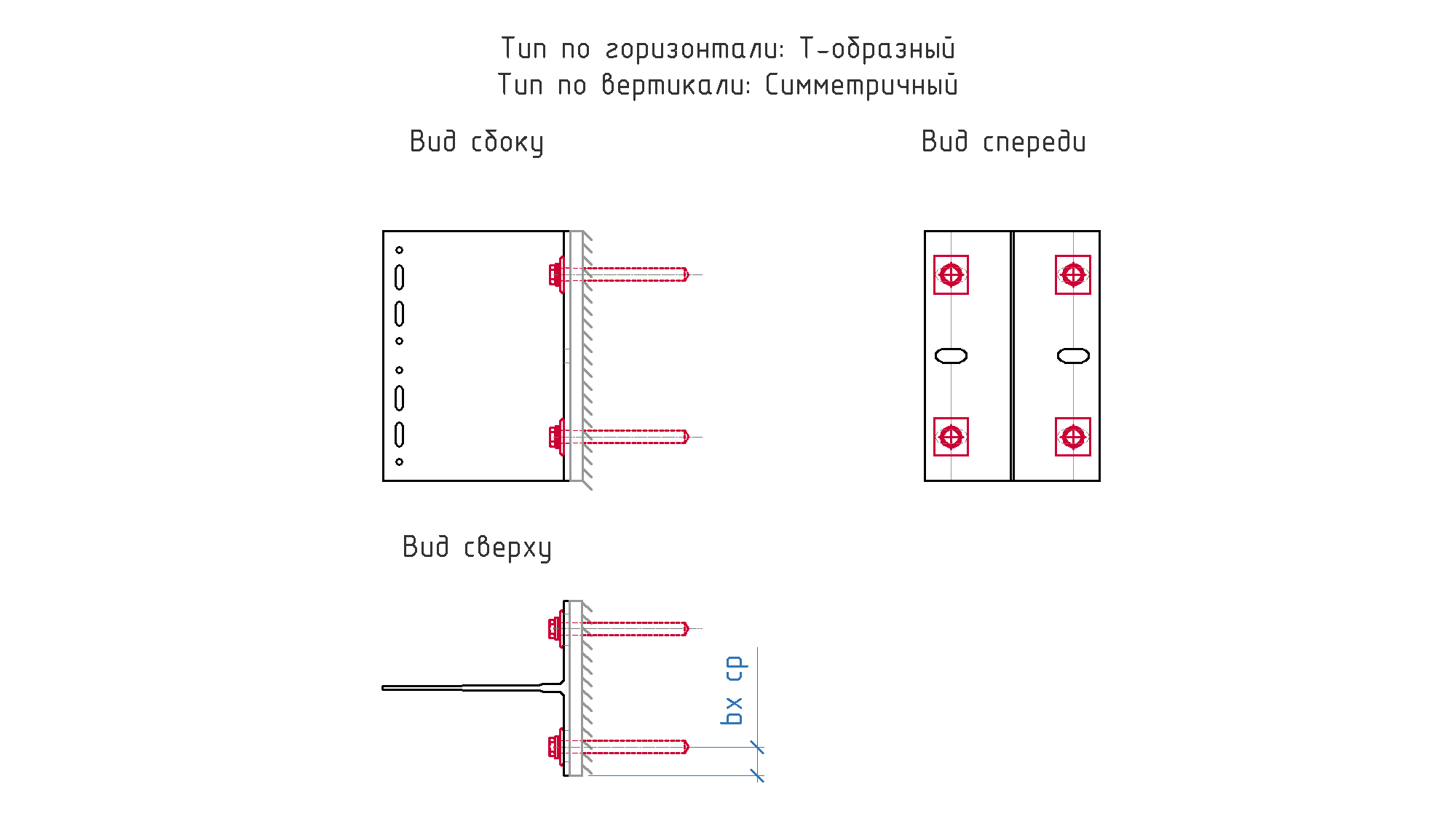

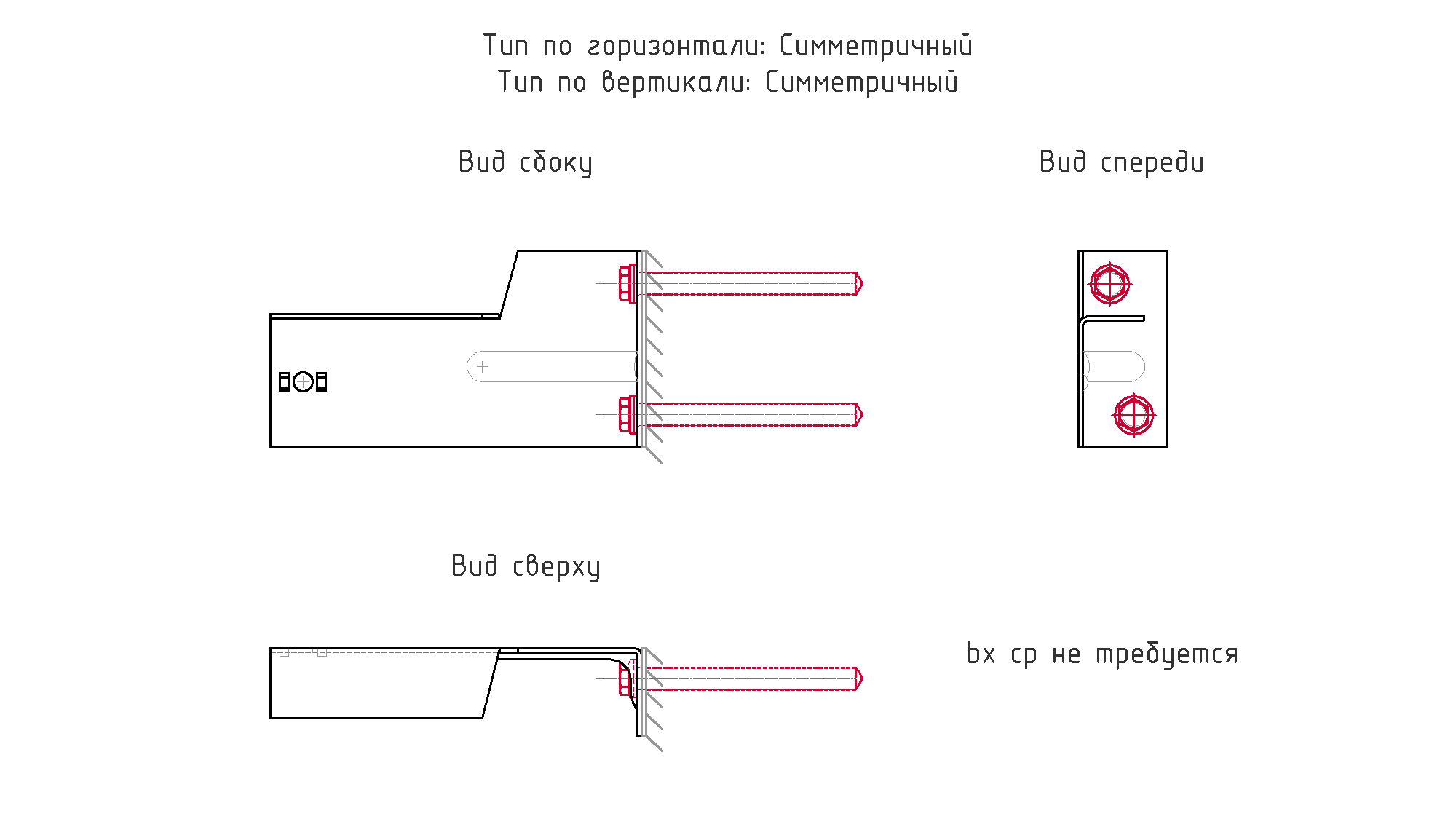

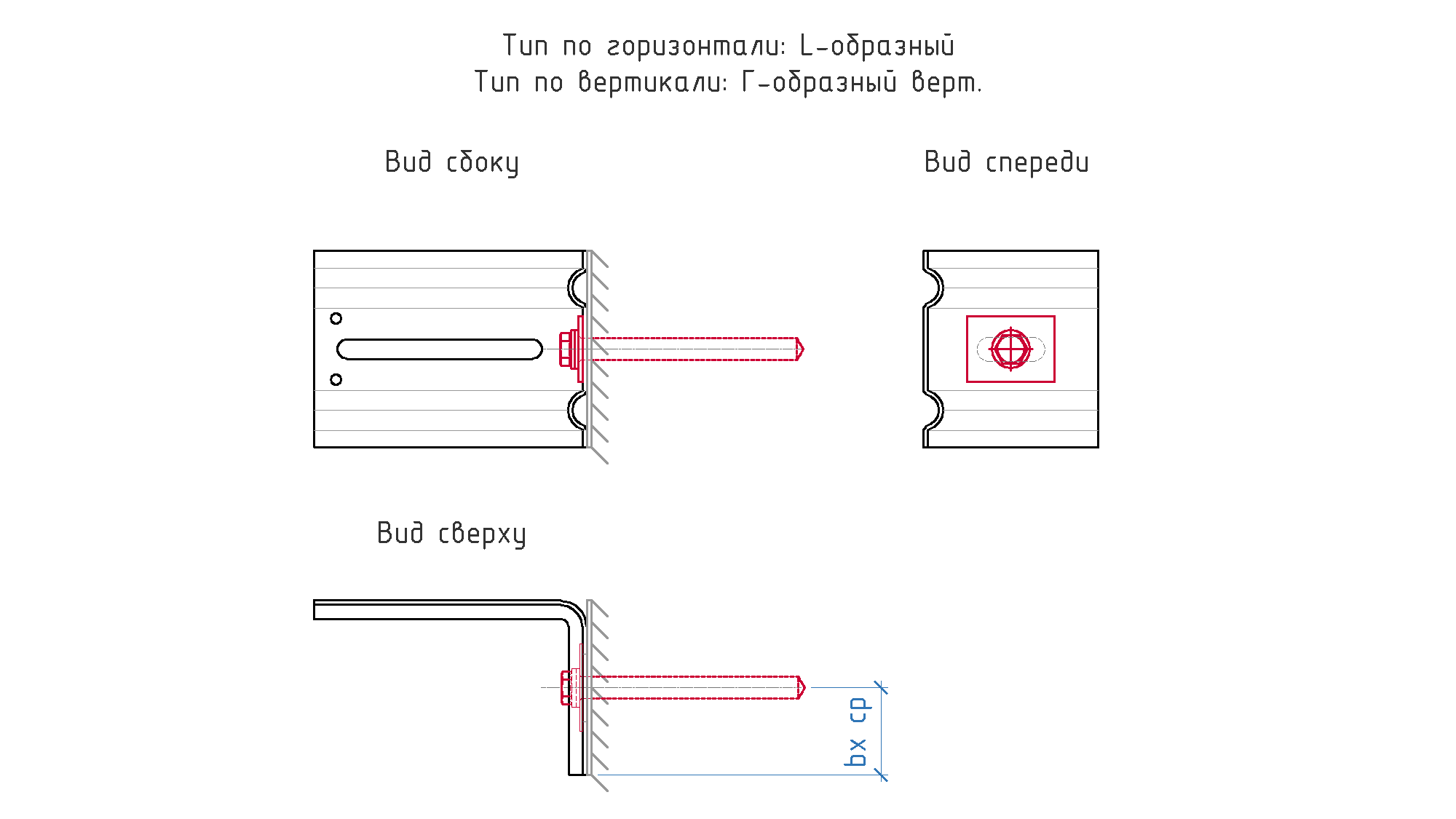

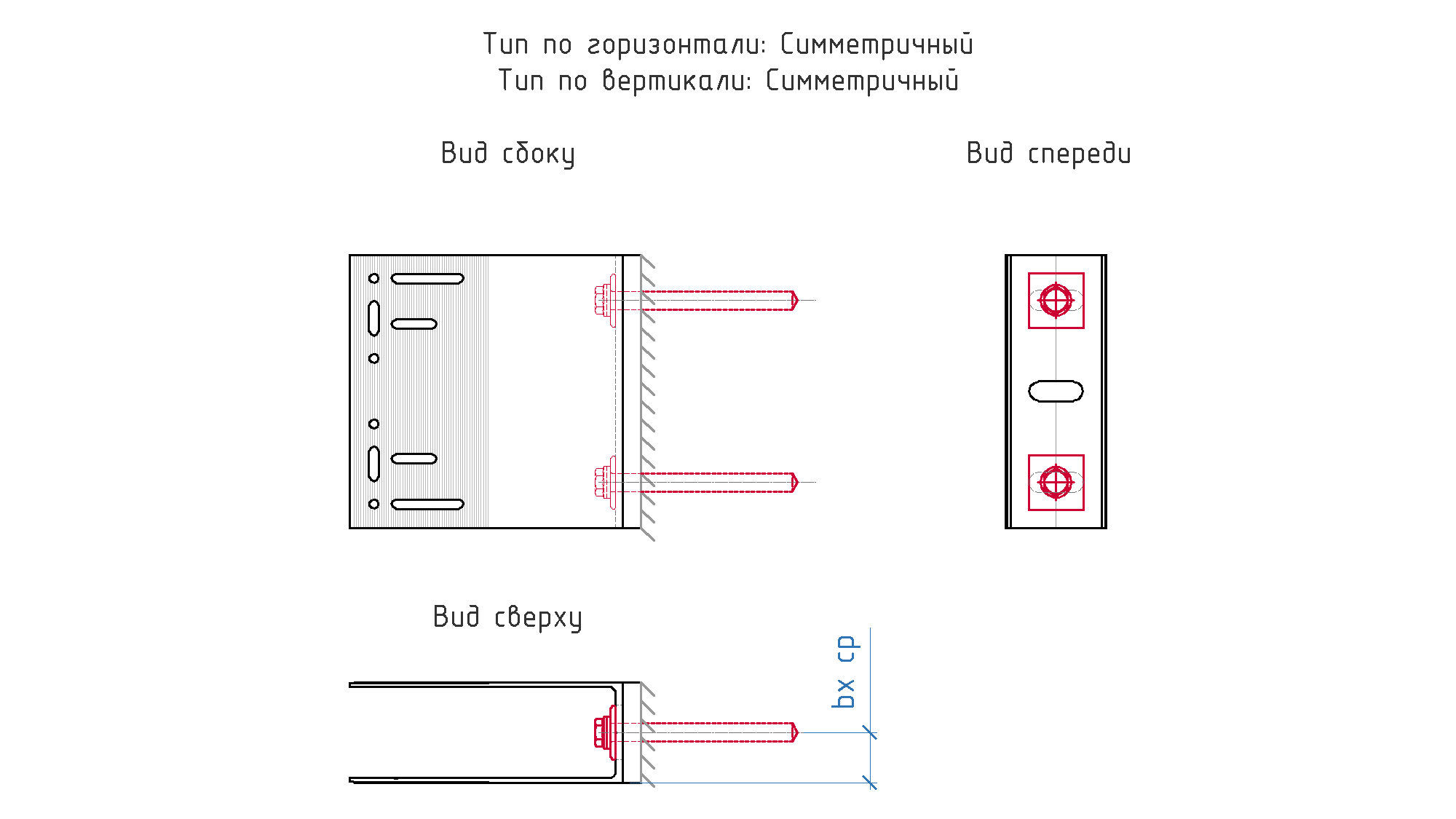

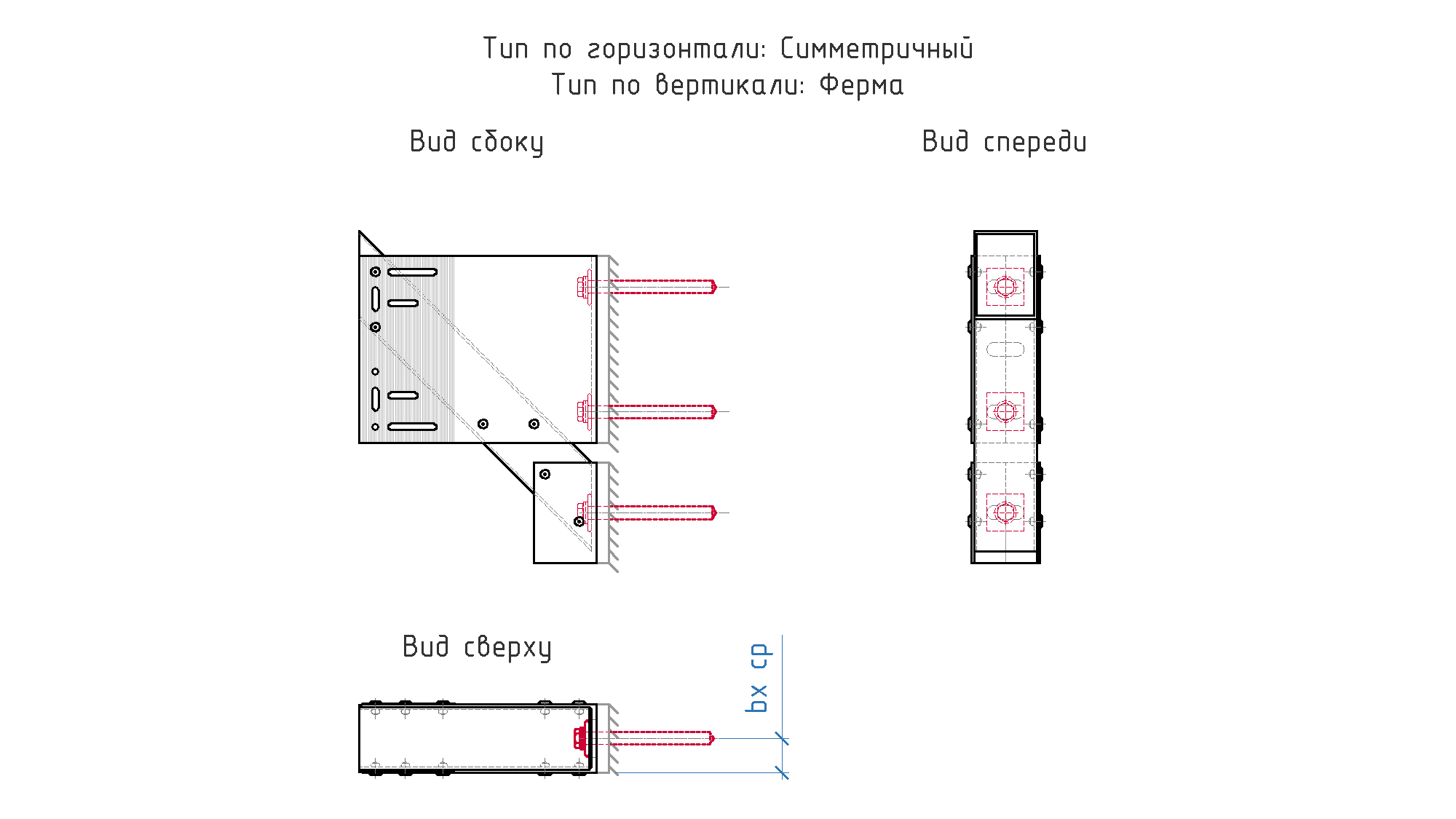

bx ср, м

Плечо анкера по оси X (расстояние от края кронштейна до оси анкера) в среднем положении

Значение по умолчанию: 0

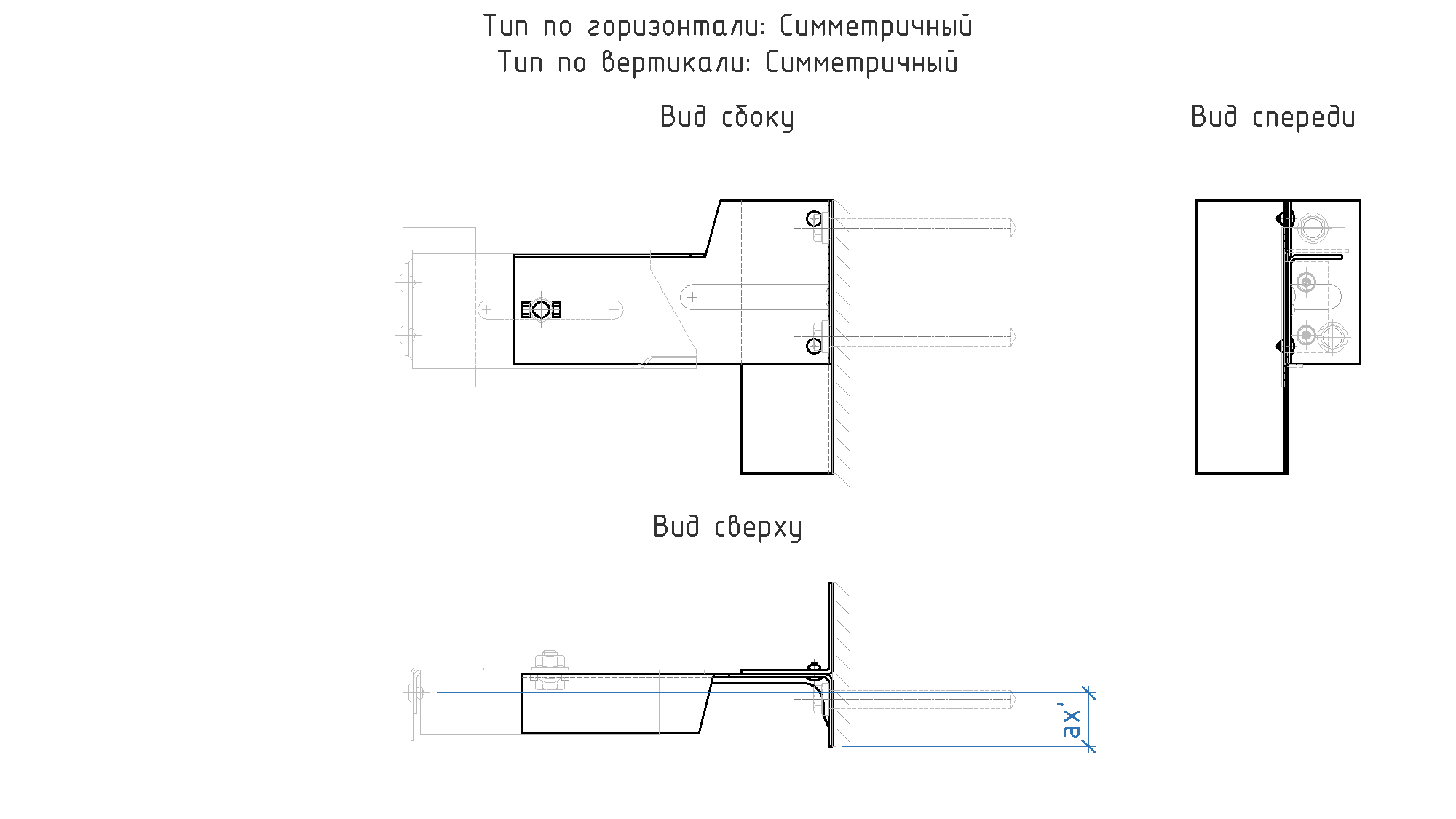

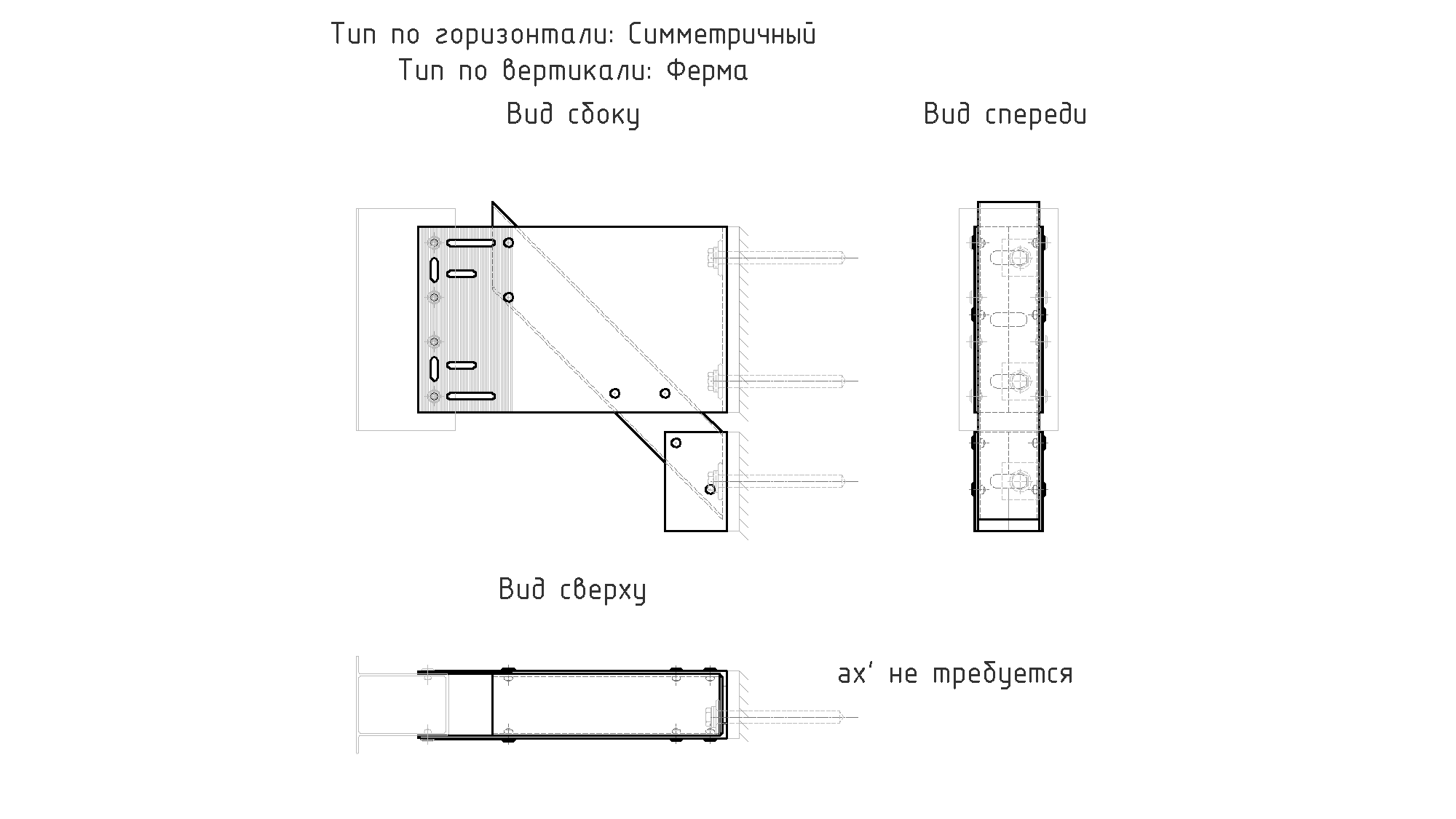

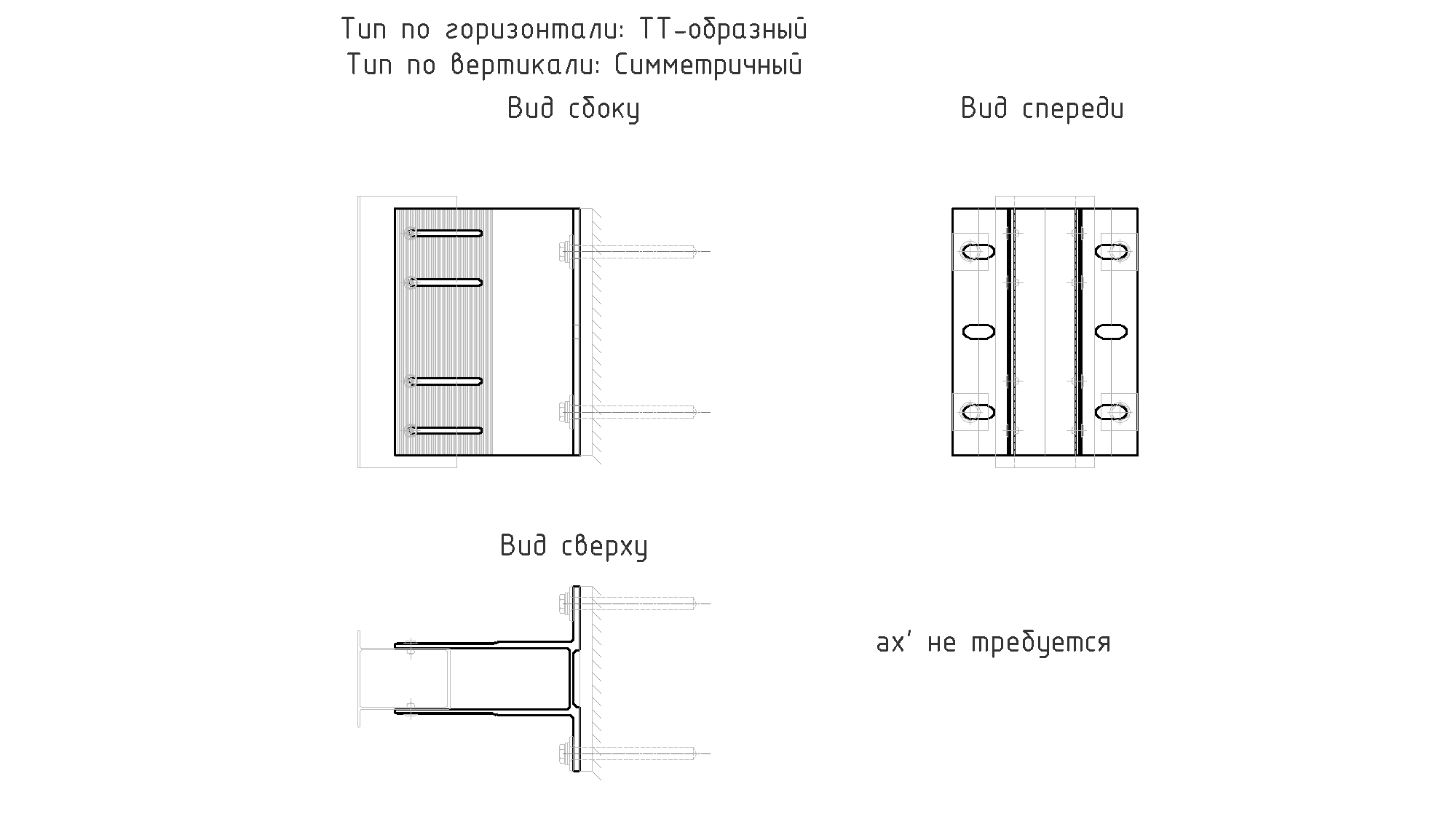

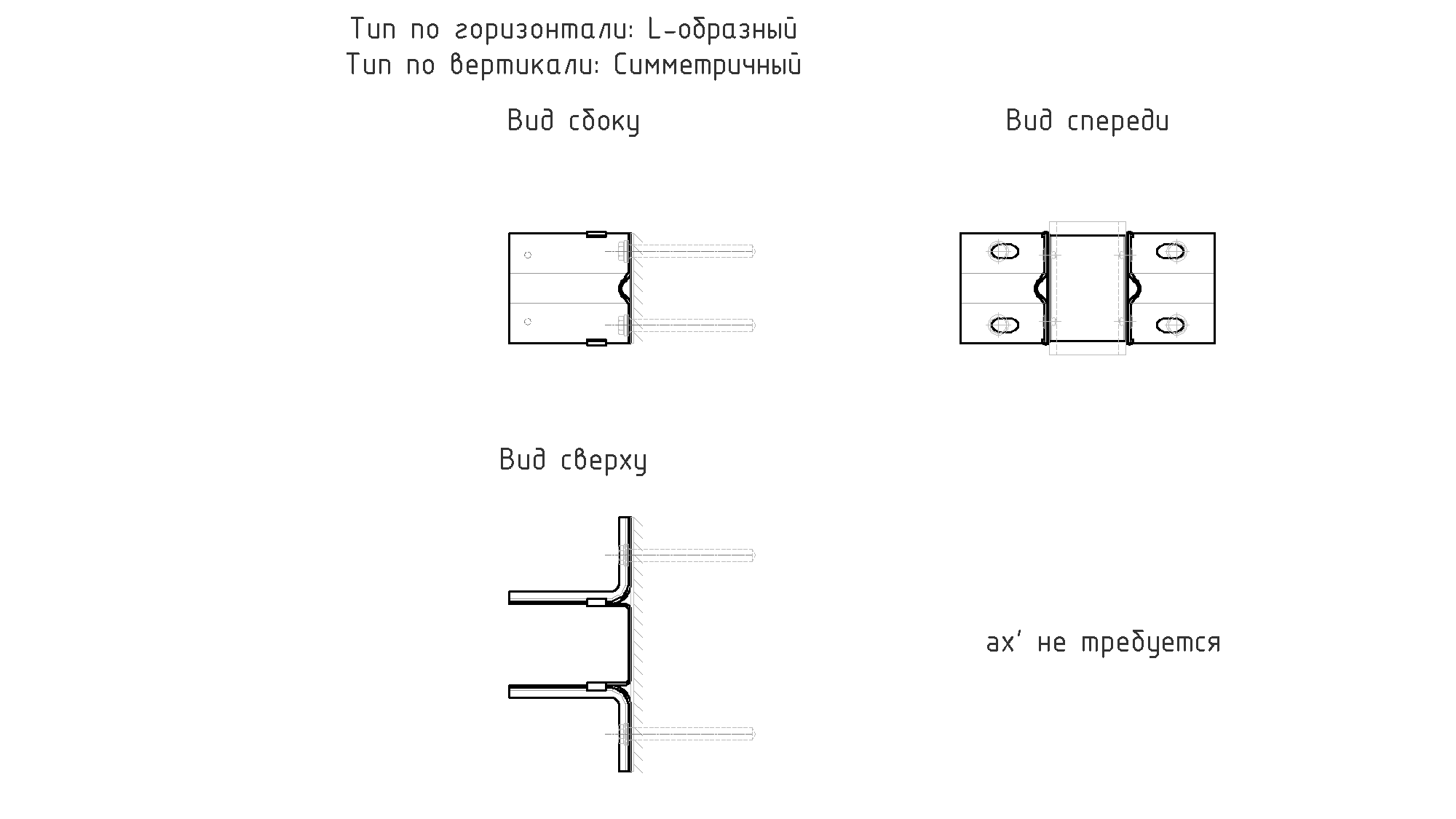

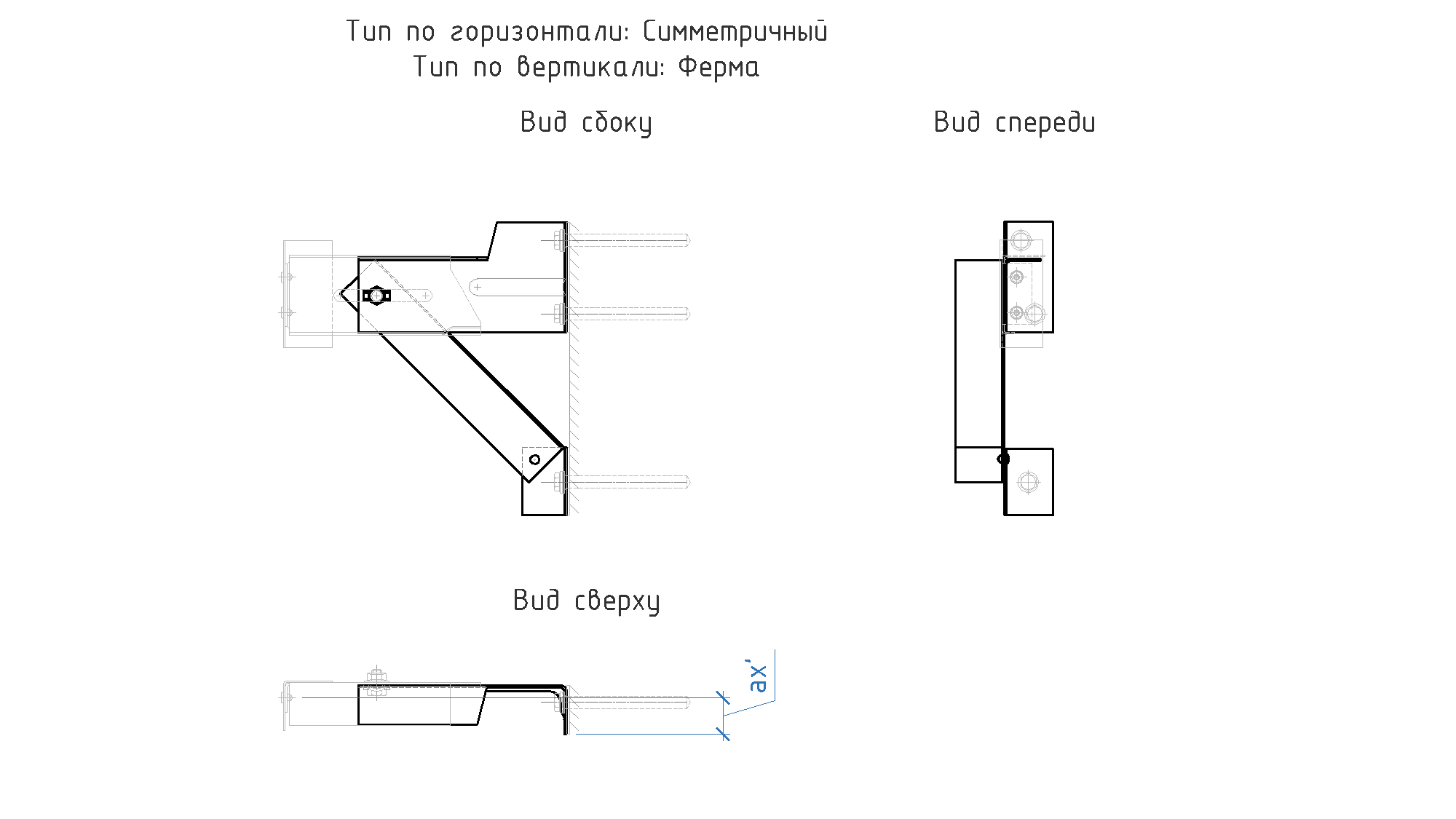

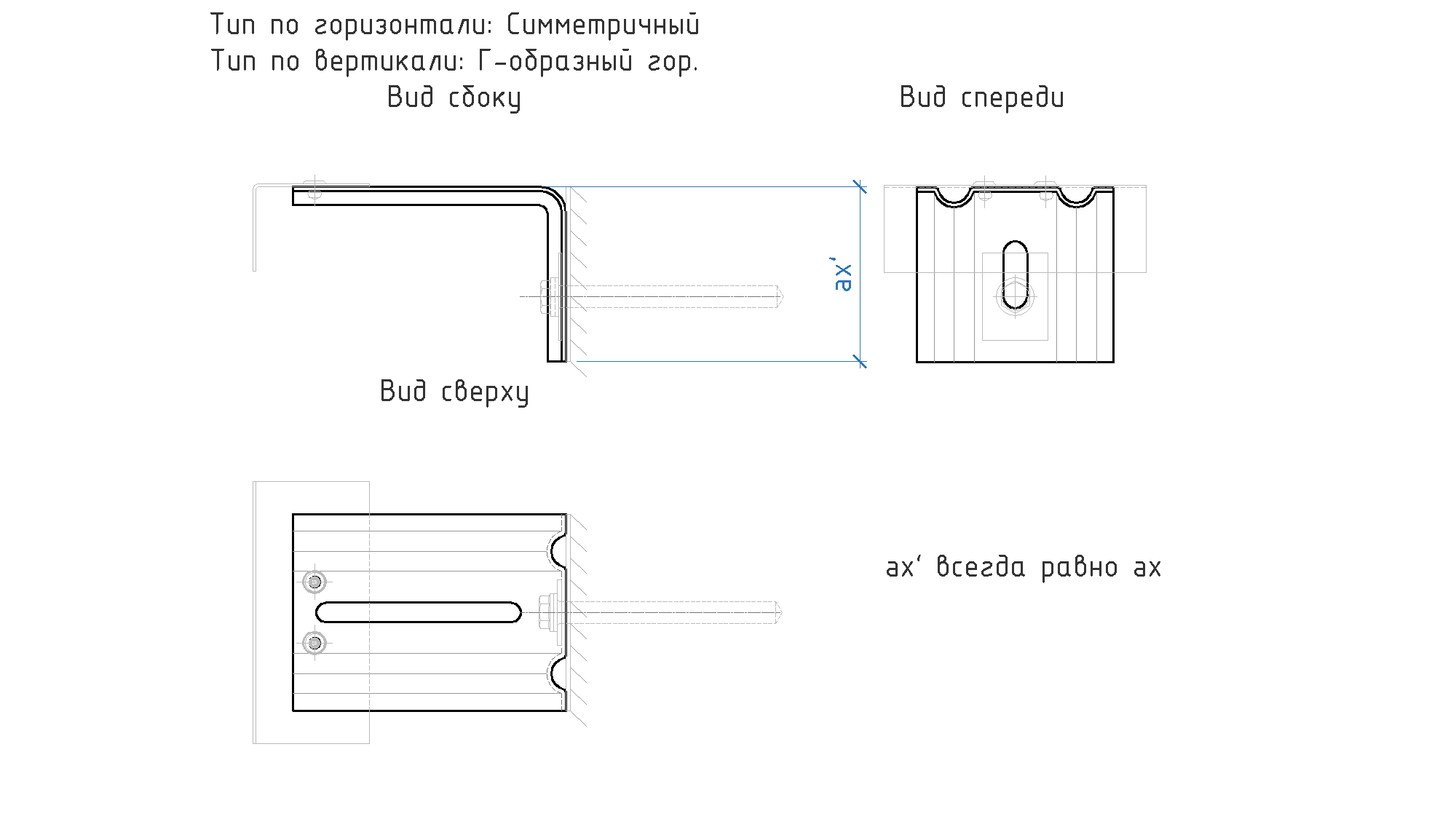

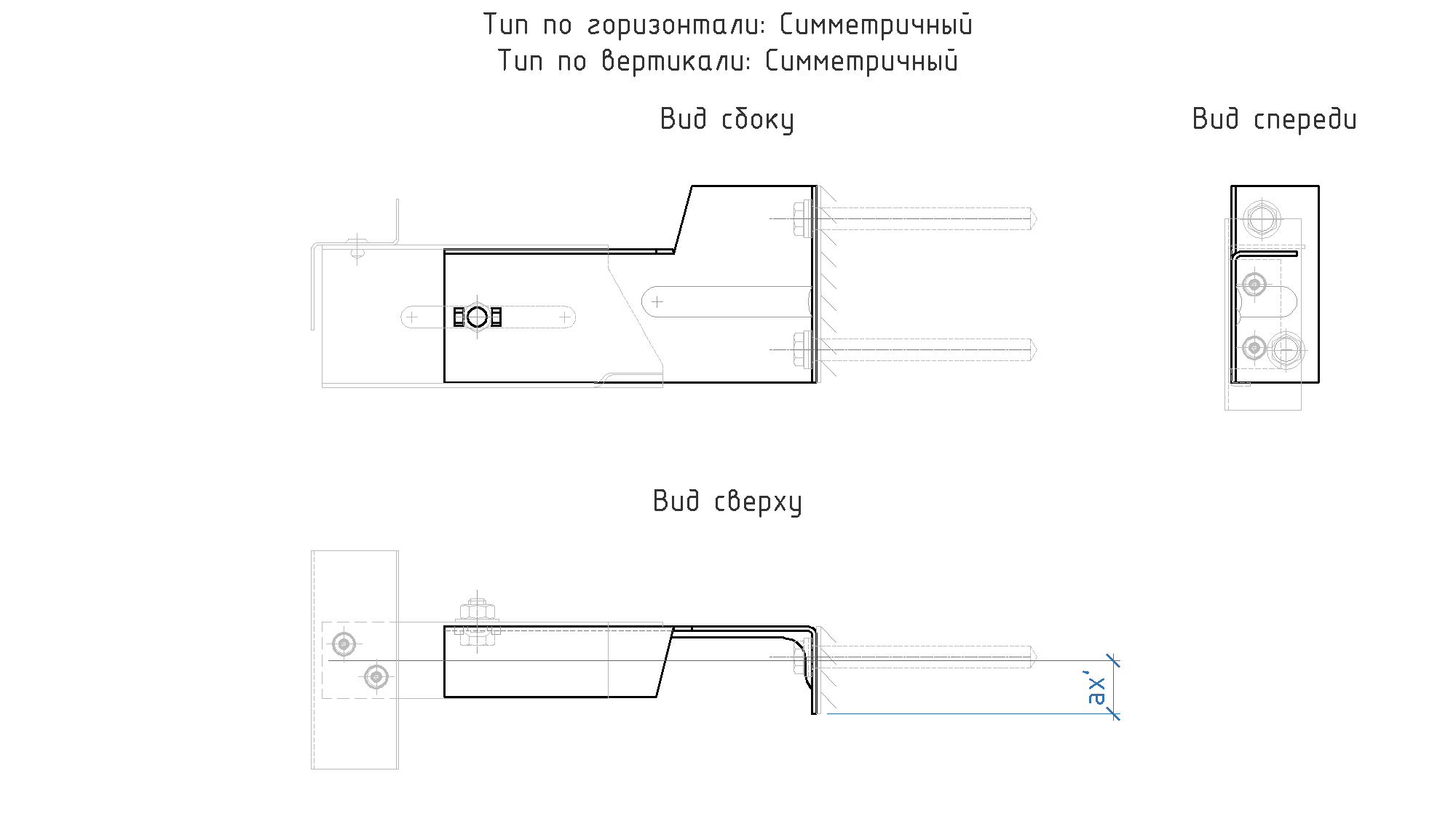

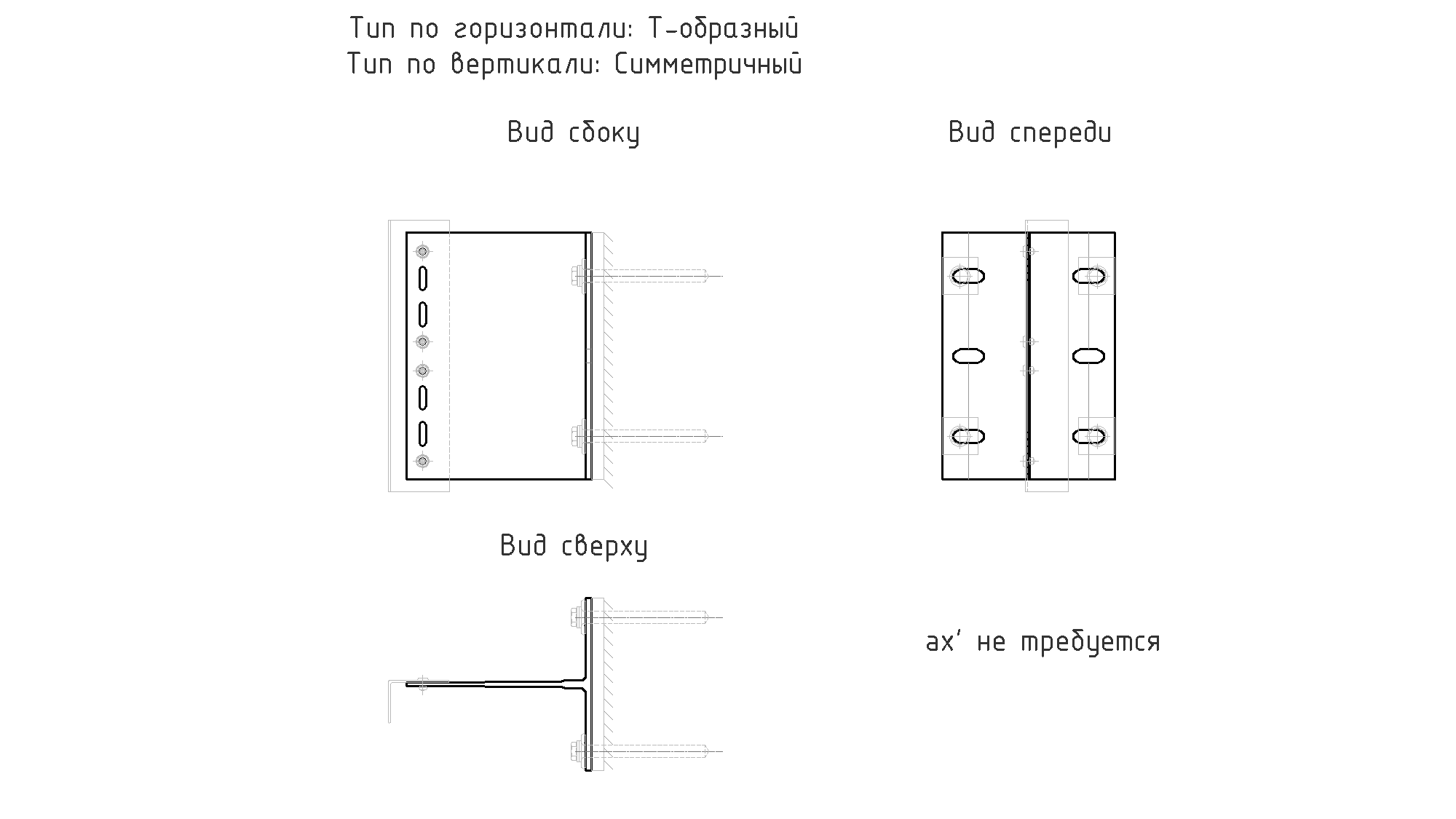

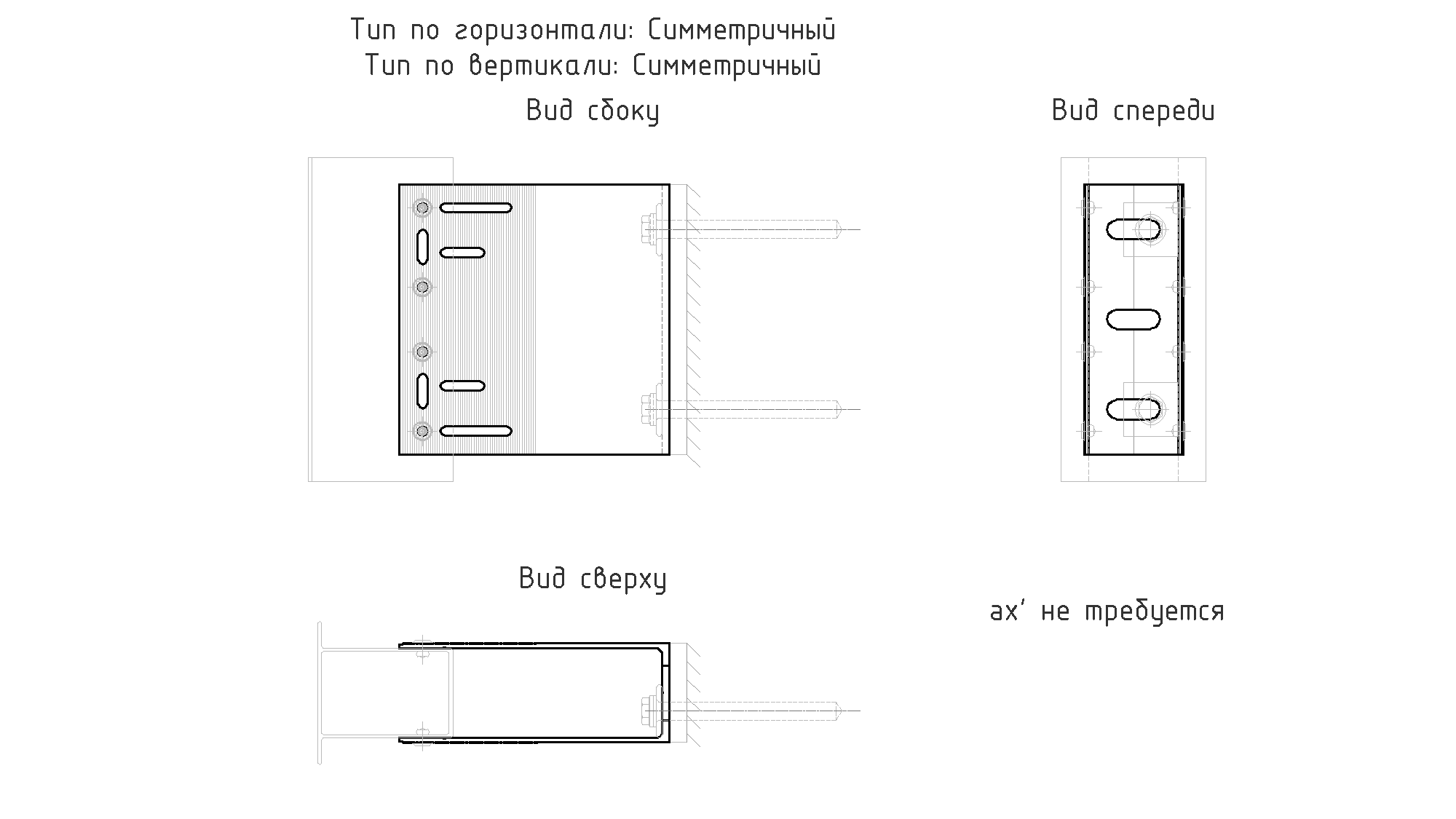

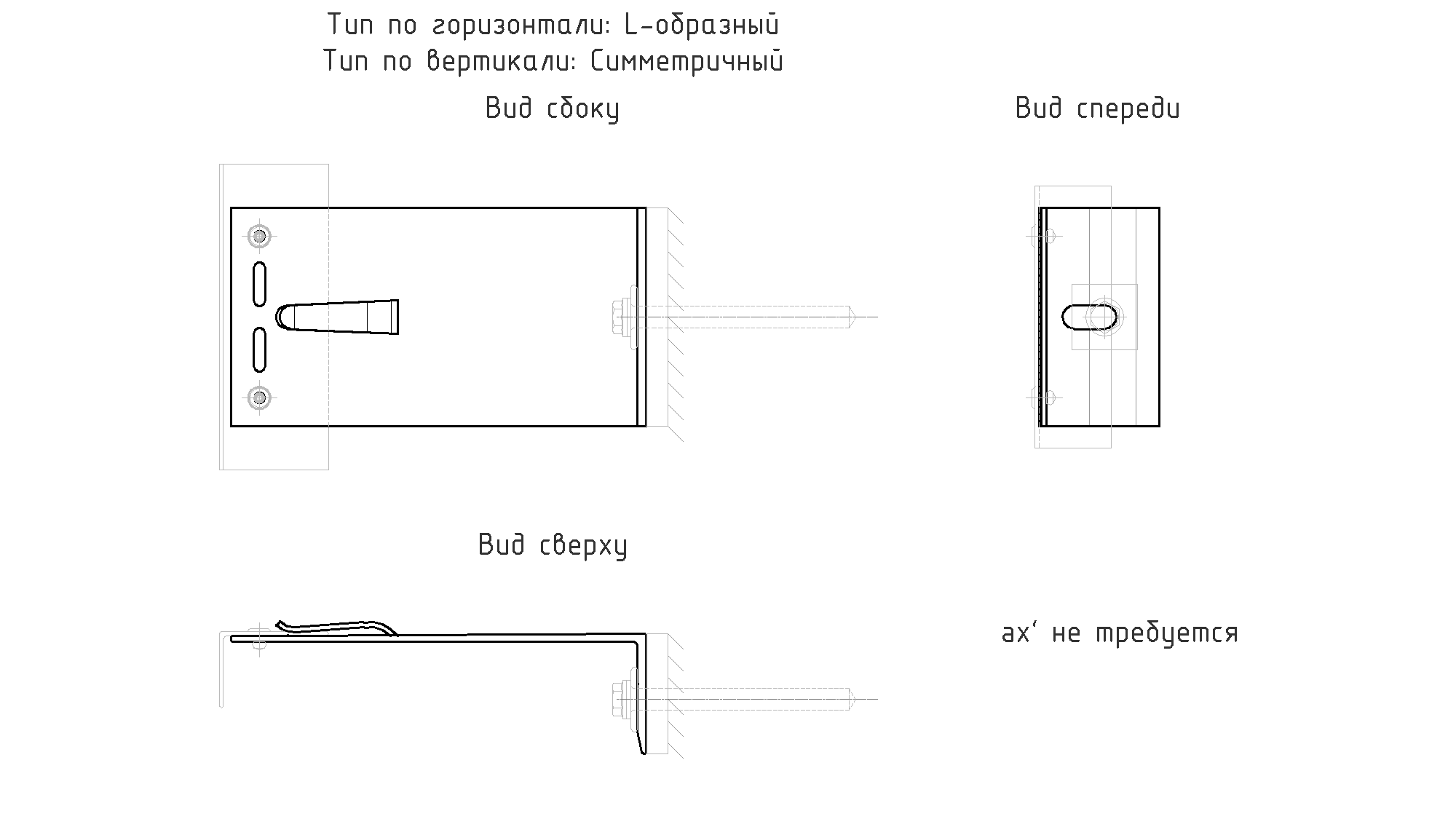

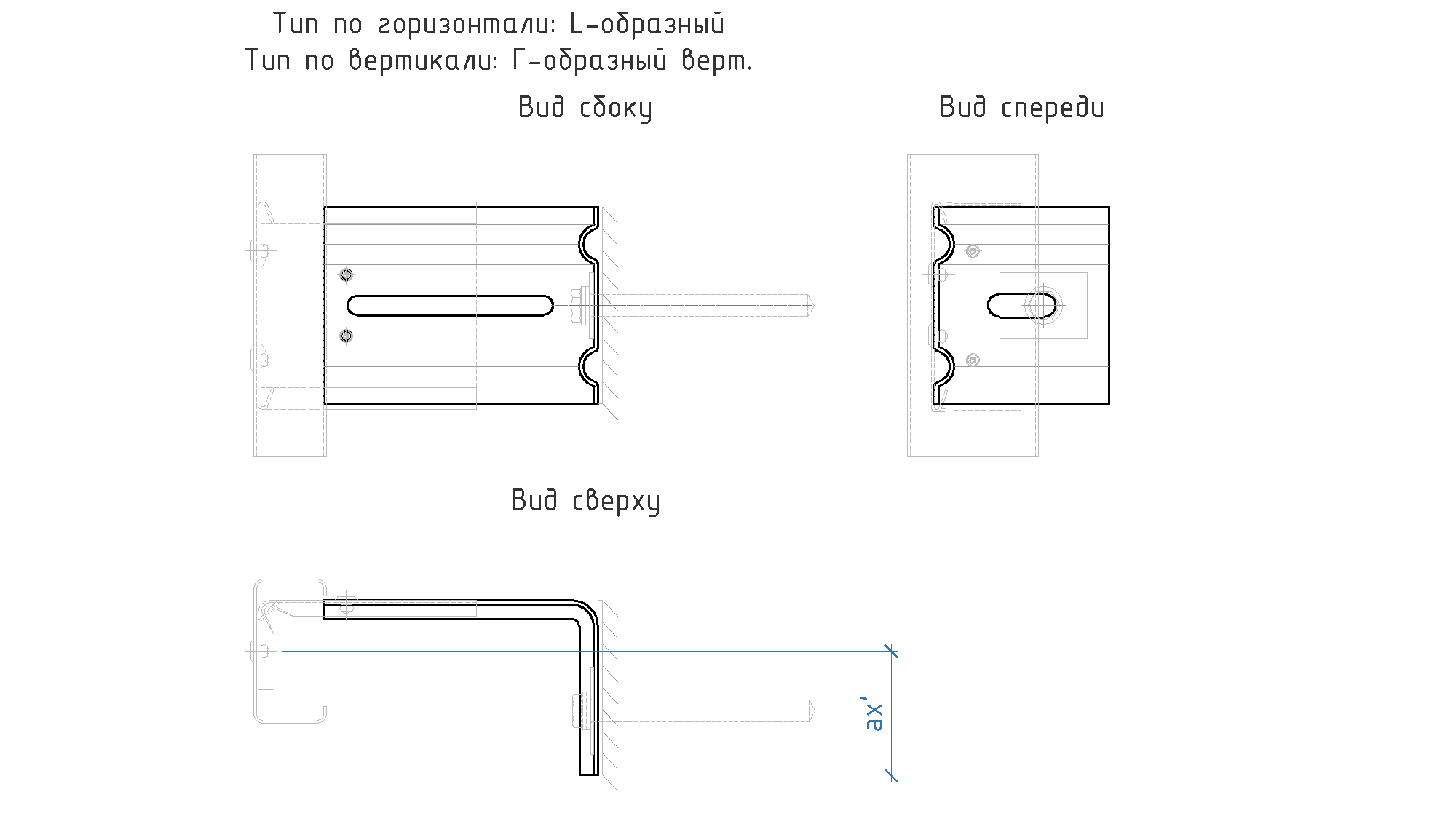

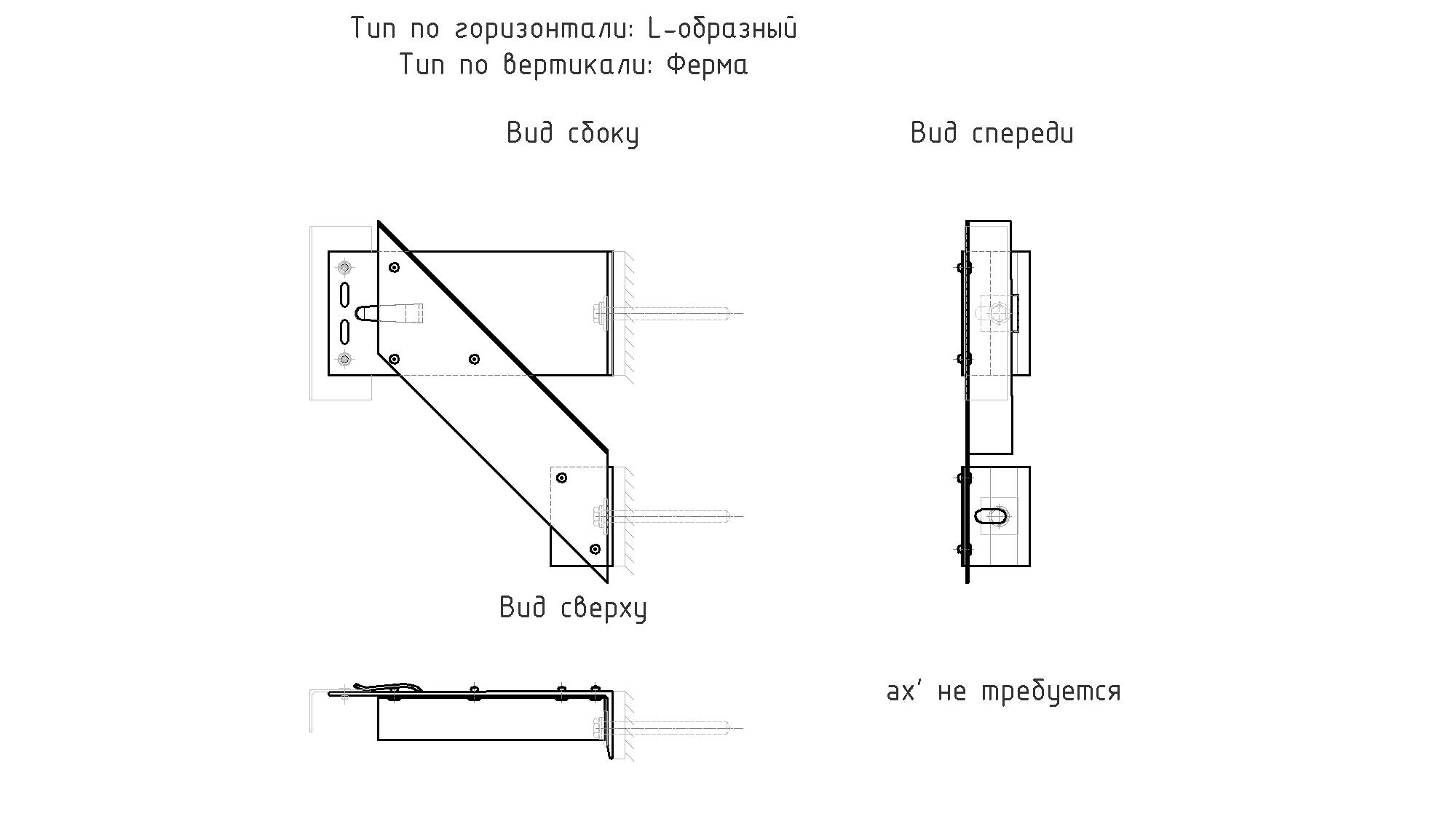

ax', м

Плечо ветровой нагрузки по оси X при применении горизонтального профиля или при креплении к фасадной полке вертикального профиля

Значение по умолчанию: 0


Mx max, кН*m

Максимально допустимый изгибающий момент по результатам испытаний

Значение по умолчанию: 0


Может быть фермой

Возможно ли модифицировать кронштейн в ферму

Значение по умолчанию: Нет

При значении Да программа при включенном фильтре "Фермы" будет автоматически добавлять кронштейн-ферму в исходные данные.

Для более точной оптимизации рекомендуется указать цену подпорного элемента

Подробнее о кронштейнах-фермах можно узнать в Базе знаний


Не опорный

Кронштейн никогда не применяется в качестве опорного

Значение по умолчанию: Нет

Кронштейны со значением Нет не будут отображаться в выпадающих списках опорных кронштейнов.

Отображение в списках несущих кронштейнов при этом не зависит от текущего свойства

Это свойство было введено специально для кронштейнов с анкеровкой, которая не рекомендуется к применению когда кронштейн воспринимает только ветровую нагрузку.

К примеру, кронштейн, который крепится на один анкер в верхнее отверстие рекомендуется в таких случаях не применять.


Не стандарт

Кронштейн отображается только при нажатой кнопке 'Нестандартные решения'

Значение по умолчанию: Нет

Подробнее о нестандартных решениях можно узнать из видео .
