Профили

Данные о вертикальных, несущих горизонтальных и горизонтальных облицовочных профилях


Таблица базы данных содержит следующие поля:


Система

Укажите в какой системе используется профиль

Поле обязательно к заполнению


Обозначение

Краткое обозначение, которое используется в интерфейсе программы

Поле обязательно к заполнению


Описание

Описание, которое используется в отчёте Word

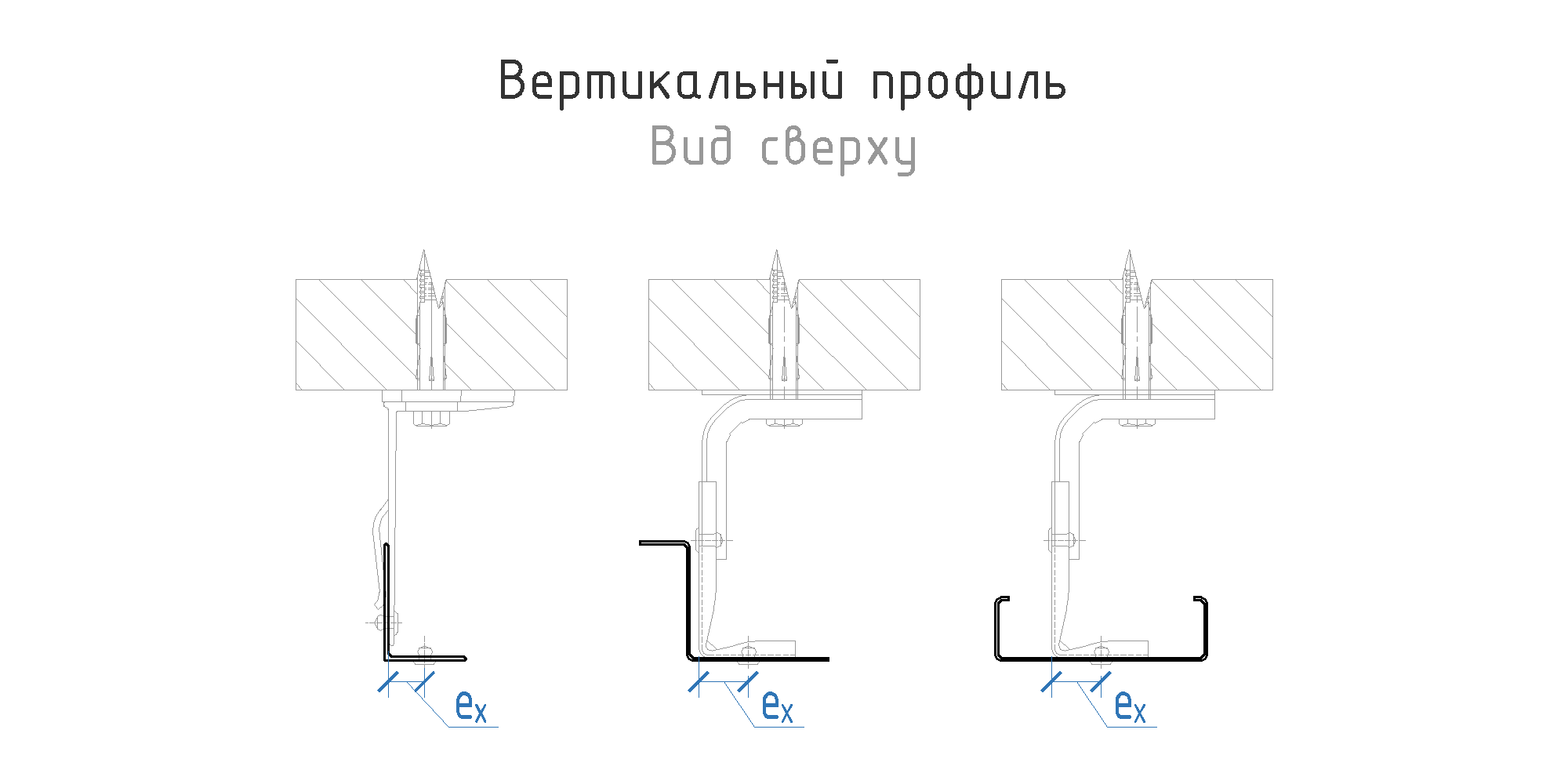

Как верт.

Если профиль применяется как вертикальный, то укажите в этом поле в каких семействах это происходит


Как гор.нес.

Если профиль применяется как горизонтальный несущий, то укажите в этом поле в каких семействах это происходит

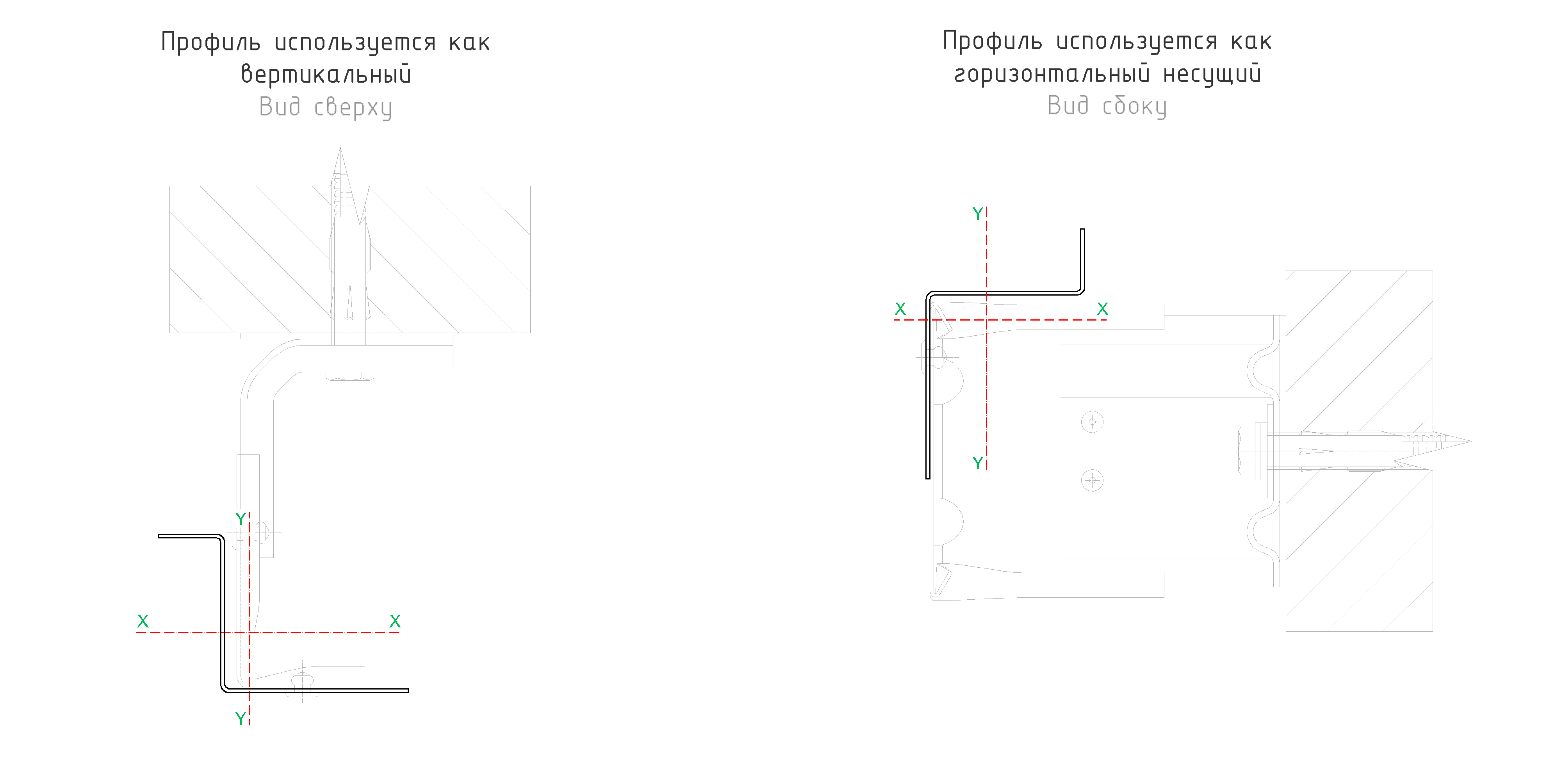

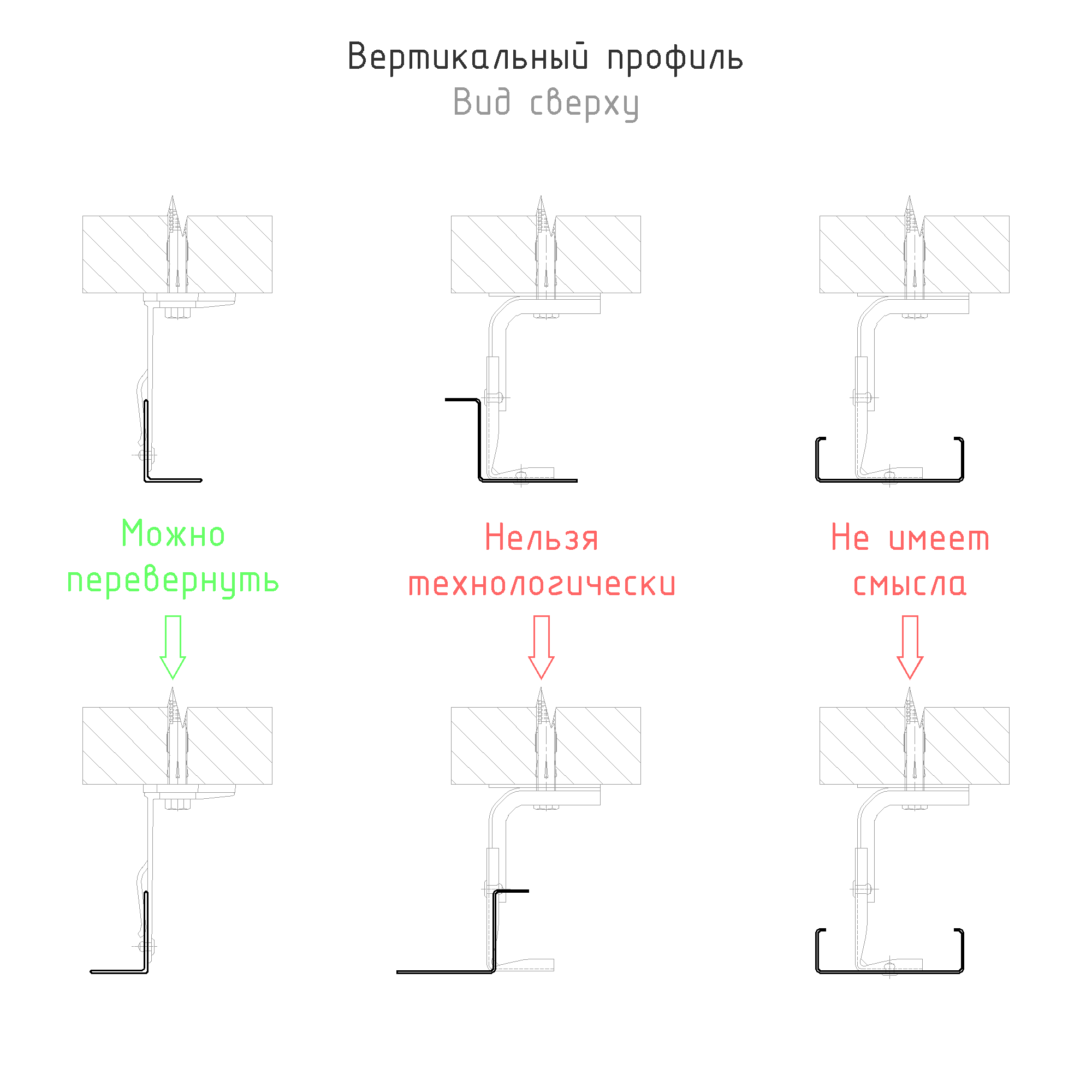

В случае, когда профиль применяется и как вертикальный и как горизонтальный несущий, необходимо вносить две разные строчки в таблицу отдельно для вертикального, отдельно для горизонтального несущего профиля.

В первую очередь это связано с тем, что для этих двух случаев применения профиля оси ориентированы по разному (см. рисунок ниже).

Справка-Базы данных. Профили.Как гор.нес.

Также изображения профиля в отчёте для этих двух случаев применения будут различными.


Как гор.облиц.

Если профиль применяется как горизонтальный облицовочный, то укажите в этом поле в каких семействах это происходит

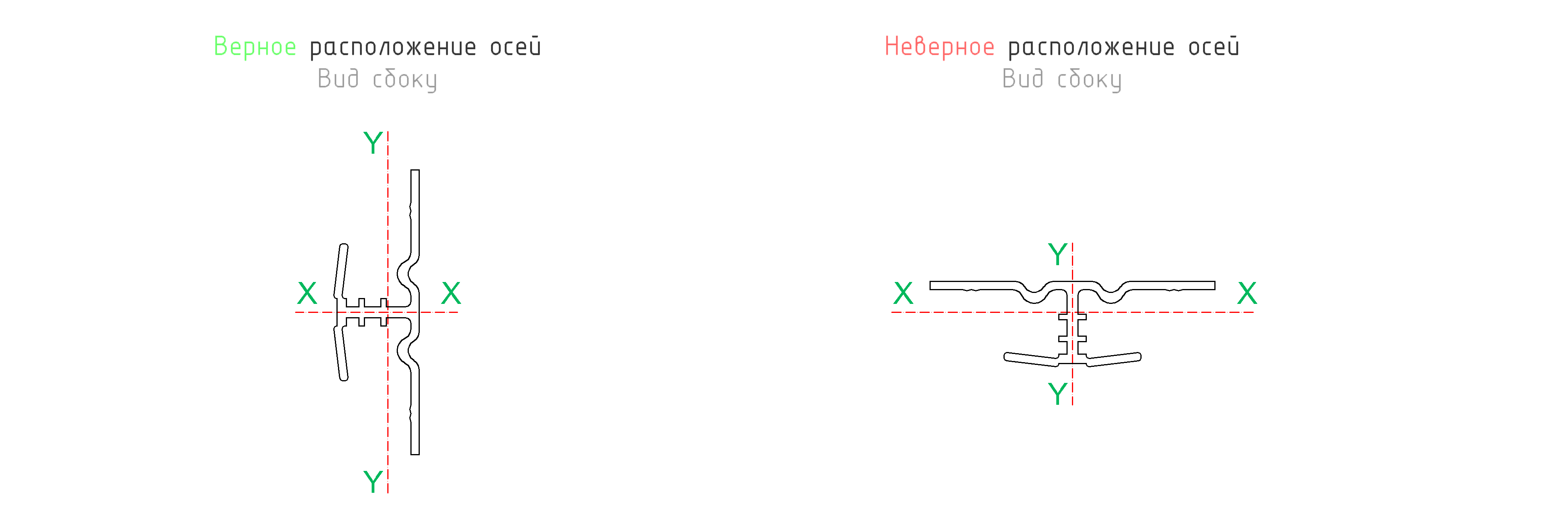

Достаточно часто в документах любого уровня встречается непланомерно принятая ориентация осей при снятии геометрических характеристик облицовочного профиля.

Другими словами, ориентация главных осей одних горизонтальных профилей принята как на виде слева на рисунке ниже, других как на виде справа.

Это приводит к тому, что при проверке на прочность при ветровой нагрузке в формулу будет подставлена характеристика прочности для весовой нагрузки, и наоборот, при проверке на прочность при весовой нагрузке в формулу будет подставлена характеристика прочности для ветровой нагрузки.

Соответственно результаты расчётов при этом будут неверными.

Для всех горизональных профилей (несущих и облицовочных) в StatUs принята ориентация осей как на виде сбоку в узлах:

SubSystemsAsTop

Не допускается указывать для одного и того же профиля применение в качестве вертикального и горизонтального.


Вес, кг/м.п.

Поле обязательно к заполнению


Группа характеристик «Полное сечение»

Для профилей, сечение которых не подвержено редукции, программа StatUs использует характеристики этой группы.

Для профилей, расчёт геометрических характеристик которых был произведён с учётом редуцирования, программа StatUs использует характеристики этой группы в случае, если в параметрах расчёта не активен параметр "Учитывать редукцию".


Полное сечение. A, см2

Площадь сечения

Поле обязательно к заполнению


Полное сечение. Ix, см4

Момент инерции по оси X

Поле обязательно к заполнению

Момент инерции по оси X равен сумме произведений элементарных масс на квадрат их расстояний до оси X.

В StatUs Ix характеризует способность вертикального профиля сопротивляться деформации при ветровой нагрузке, а горизонтального - при весовой.

JxFull

Полное сечение. Iy, см4

Момент инерции по оси Y

Момент инерции по оси Y равен сумме произведений элементарных масс на квадрат их расстояний до оси Y.

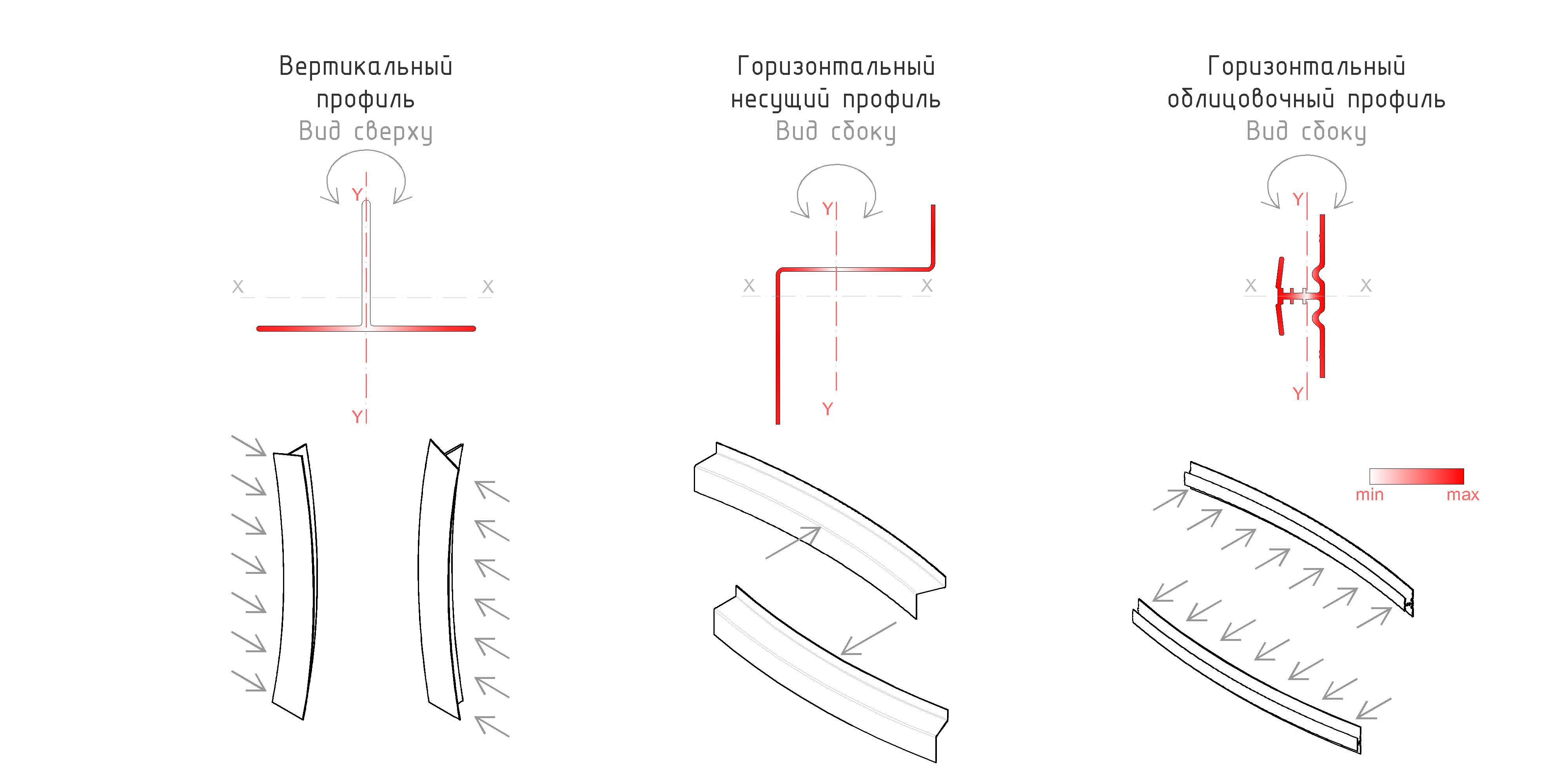

В StatUs Iy характеризует способность горизонтального профиля сопротивляться деформации при ветровой нагрузке.

Если заполнить поле Iy и Wy у вертикального профиля, то он станет доступен для расчёта как горизонтального облицовочного или как горизонтального под/над окнами в межэтажных системах

JyFull

Полное сечение. Wx, см3

Момент сопротивления по оси X

Поле обязательно к заполнению

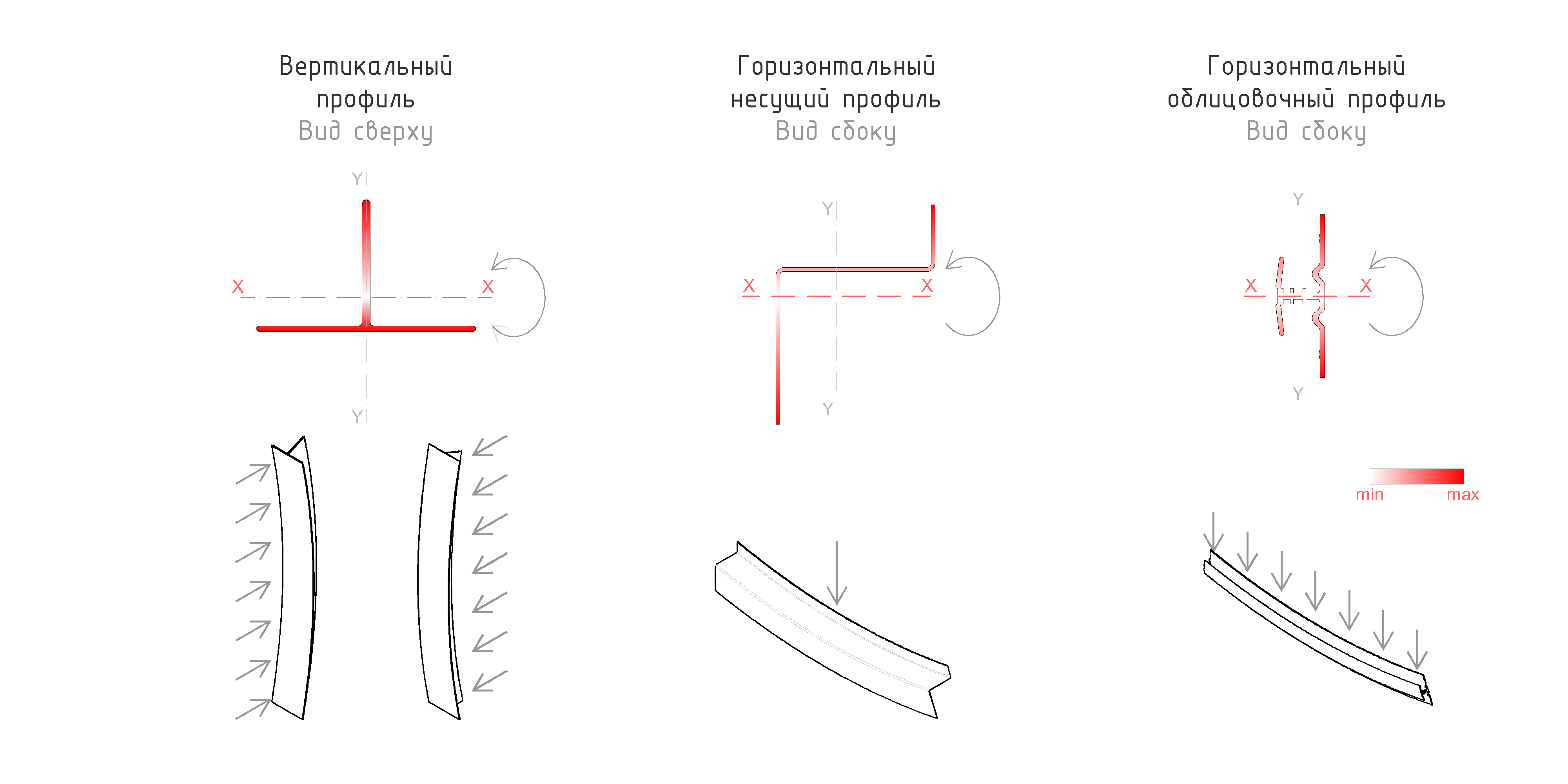

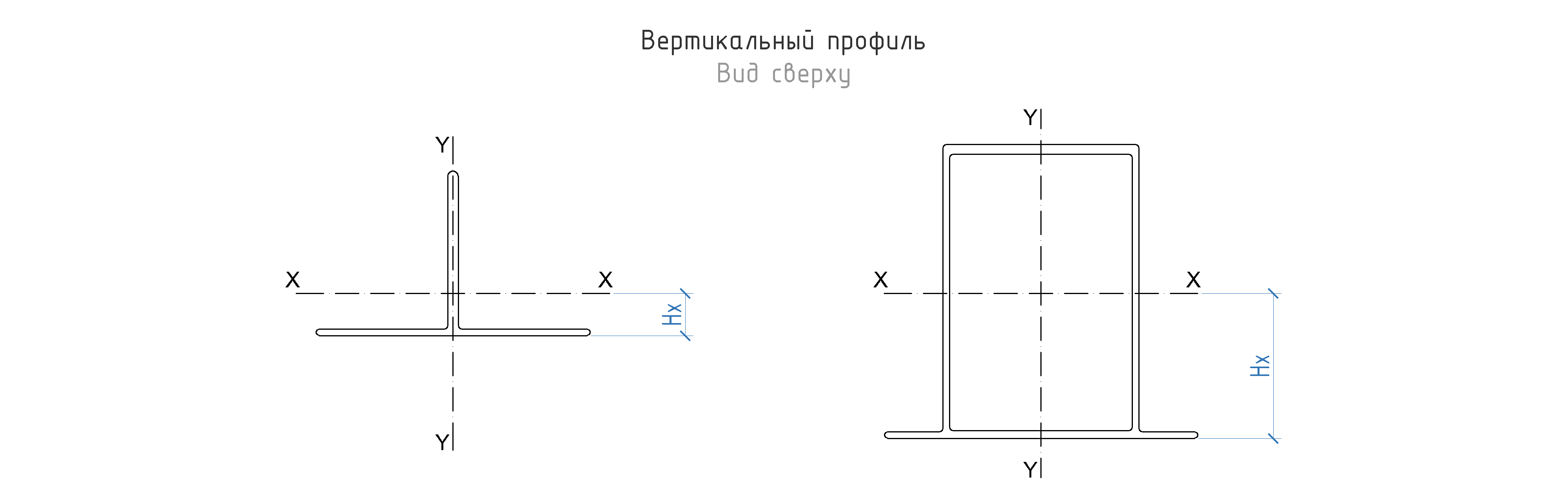

Моментом сопротивления Wx называется отношение момента инерции Ix к расстоянию от оси X до наиболее удаленной точки поперечного сечения.

В StatUs Wx характеризует способность вертикального профиля сопротивляться разрыву волокон при ветровой нагрузке, а горизонтального - при весовой.

Нагрузки, для которых применяется Wx можно увидеть на рисунке в пункте Полное сечение. Ix, см4.

Подробнее о редукции см. пункт Редуцируемый.


Полное сечение. Wy, см3

Момент сопротивления по оси Y

Моментом сопротивления Wy называется отношение момента инерции Iy к расстоянию от оси Y до наиболее удаленной точки поперечного редуцируемого сечения.

В StatUs Wy характеризует способность горизонтального профиля сопротивляться разрыву волокон при ветровой нагрузке.

Нагрузки, для которых применяется Wy можно увидеть на рисунке в пункте Полное сечение. Iy, см4.

Подробнее о редукции см. пункт Редуцируемый.


Редуцируемый

Используются геометрические характеристики с учётом редукции

Значения по умолчанию: Нет

Подробнее о геометрических характеристиках с учётом редуцирования можно узнать из видео

Если есть данные с учётом редуцирования, то в этом поле нужно явно указать значение Да

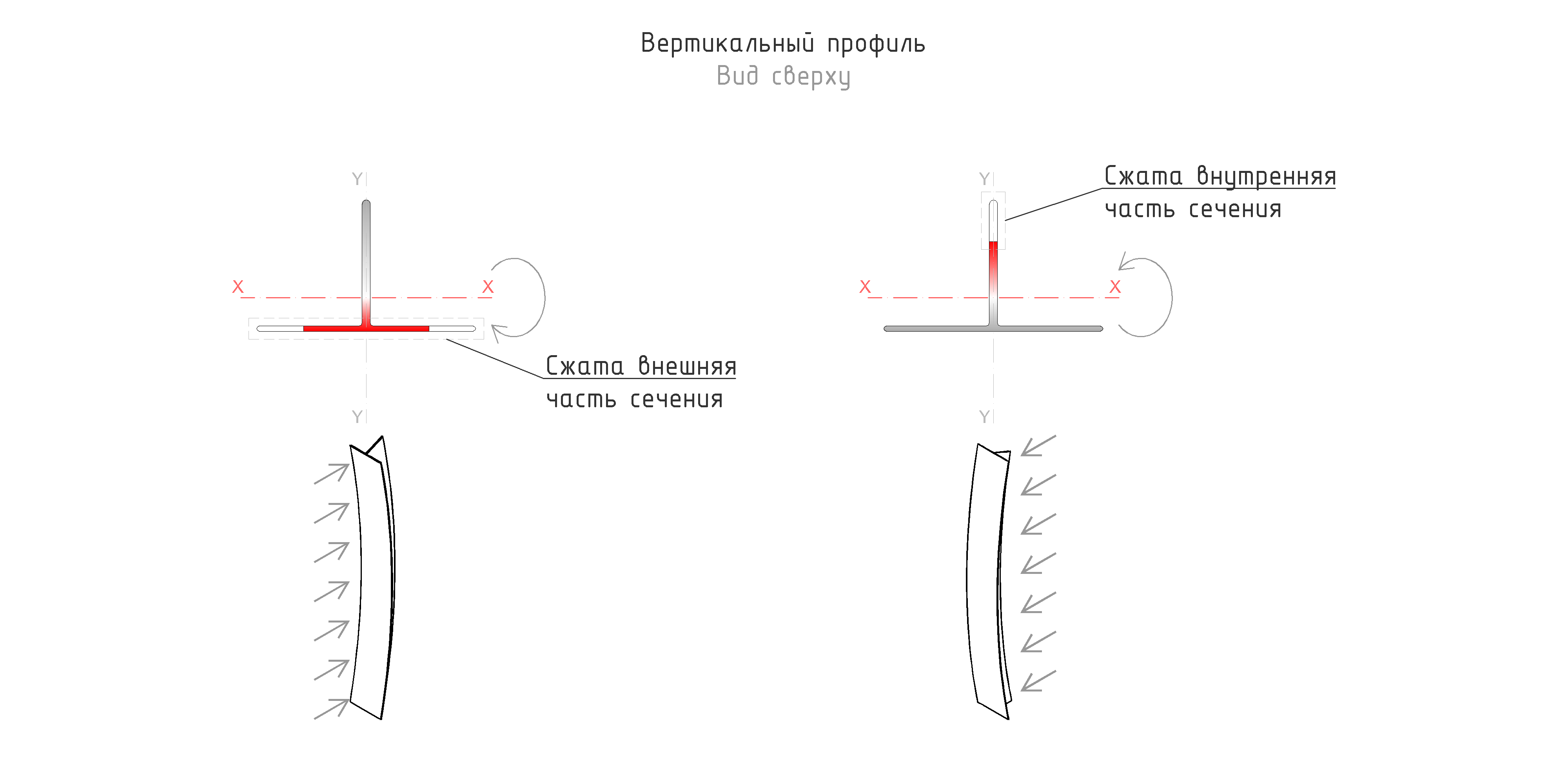

Расчёт вертикальных профилей с учётом редукции.

У вертикальных профилей сжатие волокон происходит при воздействии только горизонтальной нагрузки, поэтому достаточно указать характеристики для двух случаев:

-сжата внешняя часть профиля (волокна ближе к облицовке)

-сжата внутренняя часть профиля (волокна ближе к стене)

IsReduced

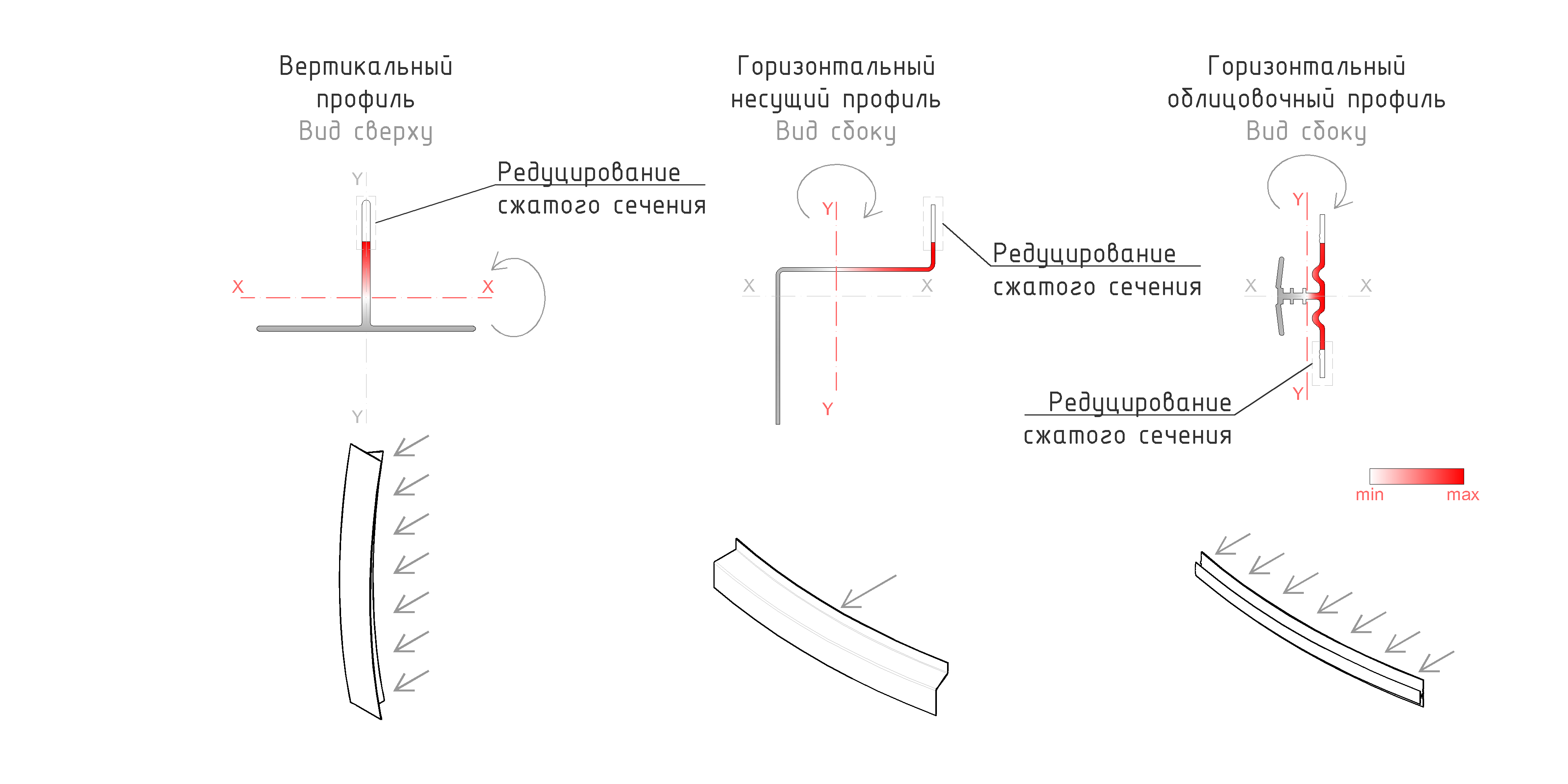

Расчёт горизонтальных профилей с учётом редукции.

У горизонтальных профилей сжатие волокон происходит при воздействии как горизонтальной, так и вертикальной нагрузки. Причём зачастую эти нагрузки действуют одновременно и каждая из них ещё может быть разно направлена. Поэтому для горизонтальных профлей необходимо указывать характеристики уже для четырёх случаев:

-сжата внешняя часть профиля (волокна ближе к облицовке)

-сжата внутренняя часть профиля (волокна ближе к стене)

-сжата верхняя часть профиля

-сжата нижняя часть профиля


В зависимости от направления изгибающего момента в расчёт будут приниматься наихудшие из двух вариантов сжатия волокон.

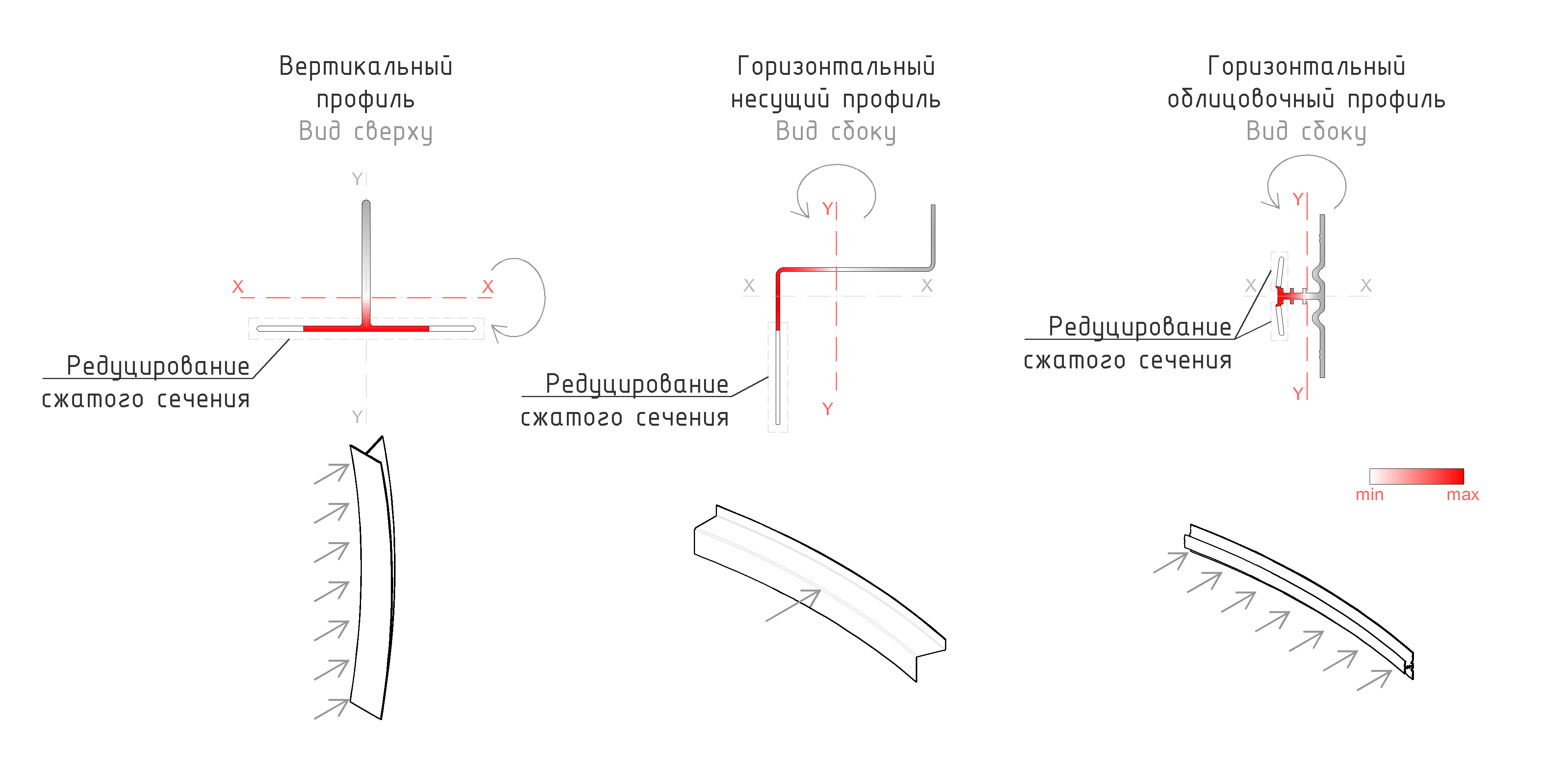

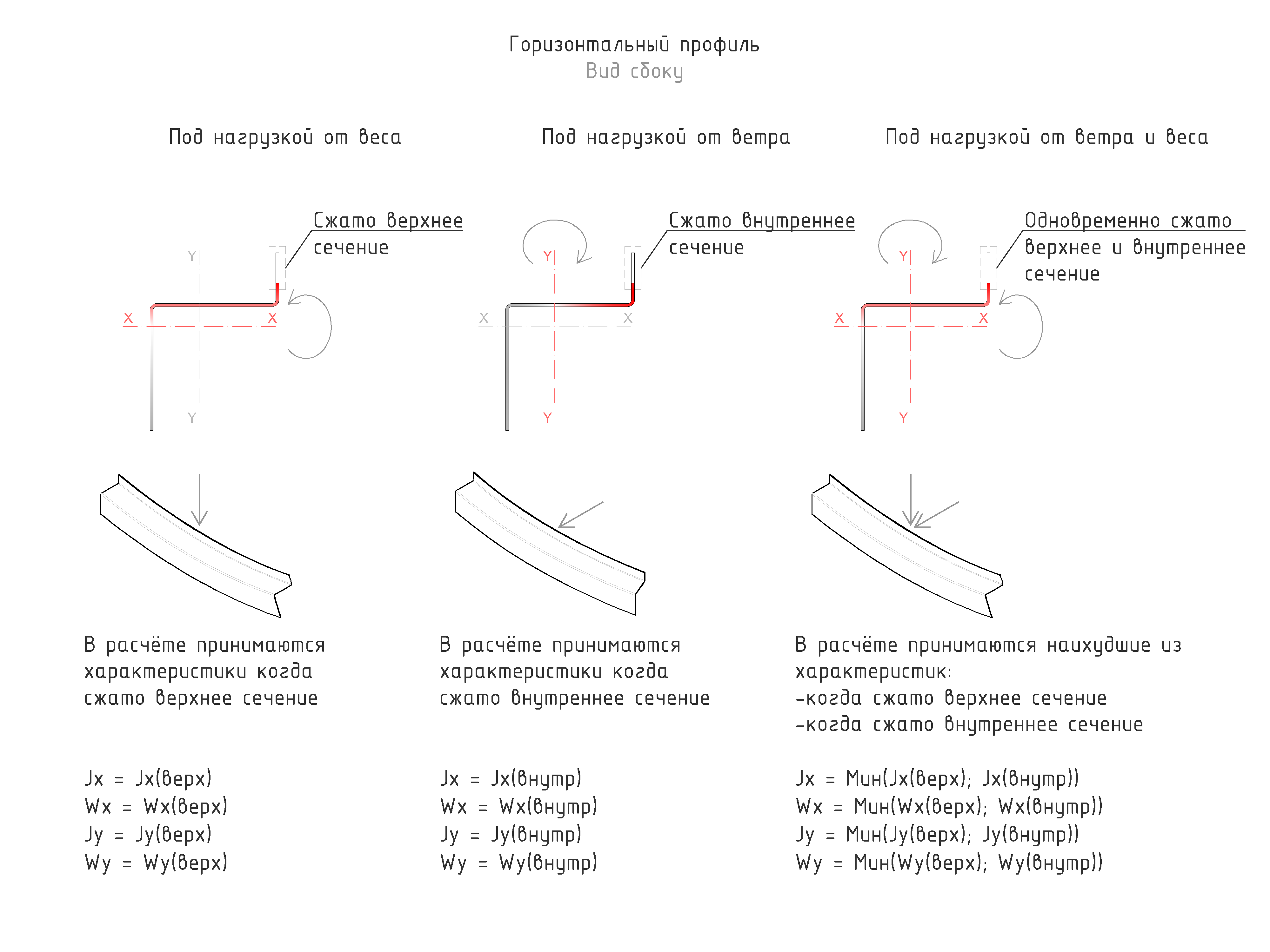

Ниже на рисунке показан один из примеров выбора геометрических характеристик для конкретного случая:

IsReduced

Группа характеристик «Внешнее сечение»

Укажите характеристики профиля, когда сжато внешнее сечение (сжаты волокна ближе к облицовке)

Внешнее сечение

Необходимо заполнять для вертикальных и горизонтальных профилей, расчёт геометрических характеристик которых был произведён с учётом редуцирования.

Подробнее о редукции см. пункт Редуцируемый.


Внешнее сечение. Сжимаемая часть

Название сжимаемой части профиля, обращённой к улице

Обычно принимается в точности как написано в заключениях по прочности

Примеры названий:

Полка

Стенка

Широкая полка

Узкие полки


Внешнее сечение. A, см2

Площадь сечения

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.


Внешнее сечение. Ix, см4

Момент инерции по оси X

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Подробнее о моменте инерции относительно оси X см. пункт Полное сечение. Ix, см4.

Подробнее о редукции см. пункт Редуцируемый.


Внешнее сечение. Iy, см4

Момент инерции по оси Y

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Подробнее о моменте инерции относительно оси Y см. пункт Полное сечение. Iy, см4.

Подробнее о редукции см. пункт Редуцируемый.


Внешнее сечение. Wx, см3

Момент сопротивления по оси X

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Моментом сопротивления Wx называется отношение момента инерции Ix к расстоянию от оси X до наиболее удаленной точки поперечного сечения.

В StatUs Wx характеризует способность вертикального профиля сопротивляться разрыву волокон при ветровой нагрузке, а горизонтального - при весовой.

Нагрузки, для которых применяется Wx можно увидеть на рисунке в пункте Полное сечение. Ix, см4.

Подробнее о редукции см. пункт Редуцируемый.


Внешнее сечение. Wy, см3

Момент сопротивления по оси Y

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Моментом сопротивления Wy называется отношение момента инерции Iy к расстоянию от оси Y до наиболее удаленной точки поперечного редуцируемого сечения.

В StatUs Wy характеризует способность горизонтального профиля сопротивляться разрыву волокон при ветровой нагрузке.

Нагрузки, для которых применяется Wy можно увидеть на рисунке в пункте Полное сечение. Iy, см4.

Подробнее о редукции см. пункт Редуцируемый.


Группа характеристик «Внутреннее сечение»

Укажите характеристики профиля, когда сжато внутреннее сечение (сжаты волокна ближе к стене)

Внутреннее сечение

Необходимо заполнять для вертикальных и горизонтальных профилей, расчёт геометрических характеристик которых был произведён с учётом редуцирования.

Подробнее о редукции см. пункт Редуцируемый.


Внутреннее сечение. Сжимаемая часть

Название сжимаемой части профиля, обращённой к стене

Обычно принимается в точности как написано в заключениях по прочности

Примеры названий:

Полка

Стенка

Широкая полка

Узкие полки


Внутреннее сечение. A, см2

Площадь сечения

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.


Внутреннее сечение. Ix, см4

Момент инерции по оси X

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Подробнее о моменте инерции относительно оси X см. пункт Полное сечение. Ix, см4.

Подробнее о редукции см. пункт Редуцируемый.


Внутреннее сечение. Iy, см4

Момент инерции по оси Y

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Подробнее о моменте инерции относительно оси Y см. пункт Полное сечение. Iy, см4.

Подробнее о редукции см. пункт Редуцируемый.


Внутреннее сечение. Wx, см3

Момент сопротивления по оси X

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Моментом сопротивления Wx называется отношение момента инерции Ix к расстоянию от оси X до наиболее удаленной точки поперечного сечения.

В StatUs Wx характеризует способность вертикального профиля сопротивляться разрыву волокон при ветровой нагрузке, а горизонтального - при весовой.

Нагрузки, для которых применяется Wx можно увидеть на рисунке в пункте Полное сечение. Ix, см4.

Подробнее о редукции см. пункт Редуцируемый.


Внутреннее сечение. Wy, см3

Момент сопротивления по оси Y

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Моментом сопротивления Wy называется отношение момента инерции Iy к расстоянию от оси Y до наиболее удаленной точки поперечного редуцируемого сечения.

В StatUs Wy характеризует способность горизонтального профиля сопротивляться разрыву волокон при ветровой нагрузке.

Нагрузки, для которых применяется Wy можно увидеть на рисунке в пункте Полное сечение. Iy, см4.

Подробнее о редукции см. пункт Редуцируемый.

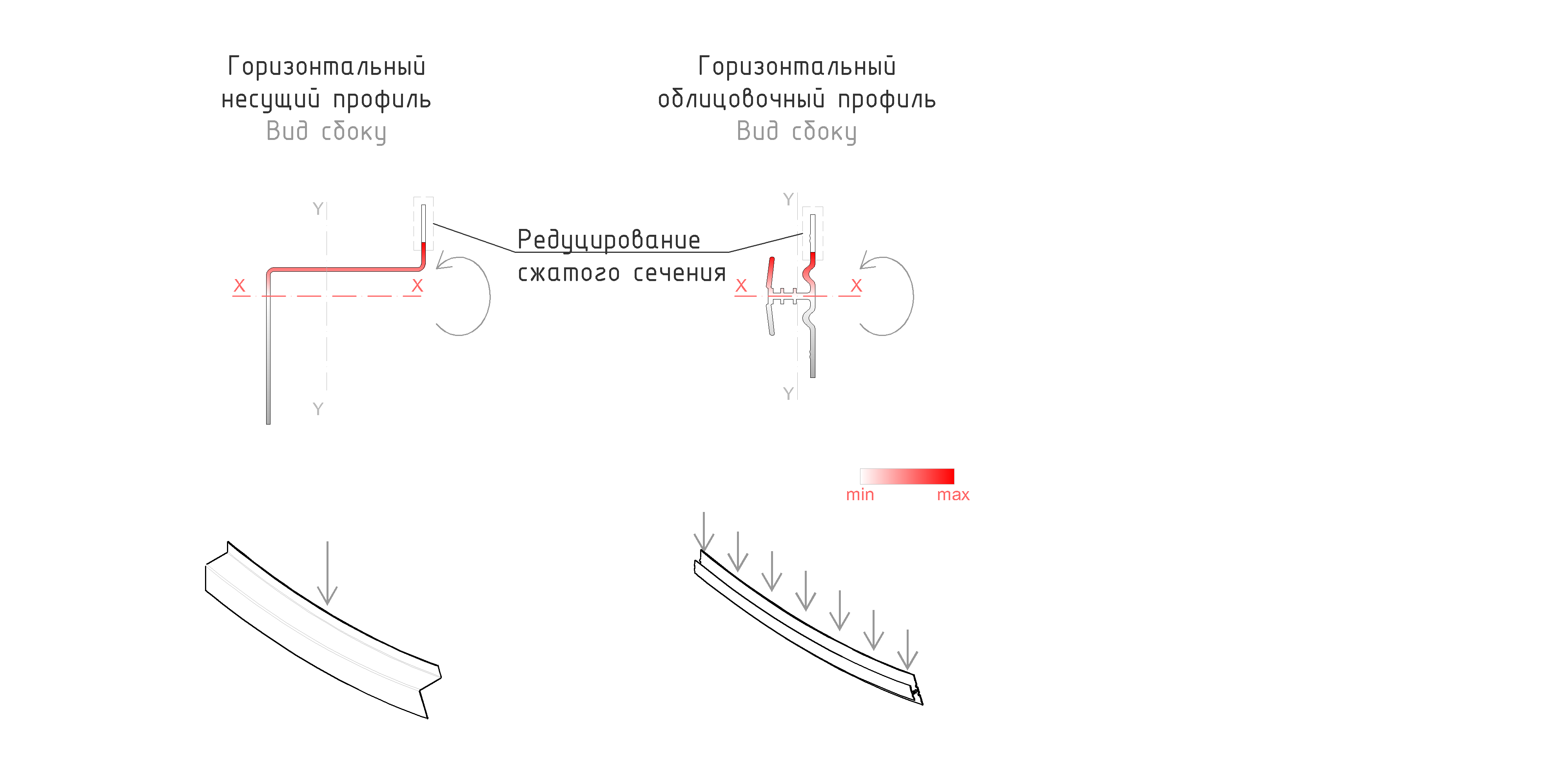

Группа характеристик «Верхнее сечение»

Укажите характеристики профиля, когда сжато верхнее сечение

Верхнее сечение

Необходимо заполнять только для горизонтальных профилей, расчёт геометрических характеристик которых был произведён с учётом редуцирования.

Подробнее о редукции см. пункт Редуцируемый.


Верхнее сечение. Сжимаемая часть

Название сжимаемой части профиля, обращённой к стене

Обычно принимается в точности как написано в заключениях по прочности

Примеры названий:

Полка

Стенка

Широкая полка

Узкие полки


Верхнее сечение. A, см2

Площадь сечения

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.


Верхнее сечение. Ix, см4

Момент инерции по оси X

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Подробнее о моменте инерции относительно оси X см. пункт Полное сечение. Ix, см4.

Подробнее о редукции см. пункт Редуцируемый.


Верхнее сечение. Iy, см4

Момент инерции по оси Y

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Подробнее о моменте инерции относительно оси Y см. пункт Полное сечение. Iy, см4.

Подробнее о редукции см. пункт Редуцируемый.


Верхнее сечение. Wx, см3

Момент сопротивления по оси X

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Моментом сопротивления Wx называется отношение момента инерции Ix к расстоянию от оси X до наиболее удаленной точки поперечного сечения.

В StatUs Wx характеризует способность вертикального профиля сопротивляться разрыву волокон при ветровой нагрузке, а горизонтального - при весовой.

Нагрузки, для которых применяется Wx можно увидеть на рисунке в пункте Полное сечение. Ix, см4.

Подробнее о редукции см. пункт Редуцируемый.


Верхнее сечение. Wy, см3

Момент сопротивления по оси Y

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Моментом сопротивления Wy называется отношение момента инерции Iy к расстоянию от оси Y до наиболее удаленной точки поперечного редуцируемого сечения.

В StatUs Wy характеризует способность горизонтального профиля сопротивляться разрыву волокон при ветровой нагрузке.

Нагрузки, для которых применяется Wy можно увидеть на рисунке в пункте Полное сечение. Iy, см4.

Подробнее о редукции см. пункт Редуцируемый.

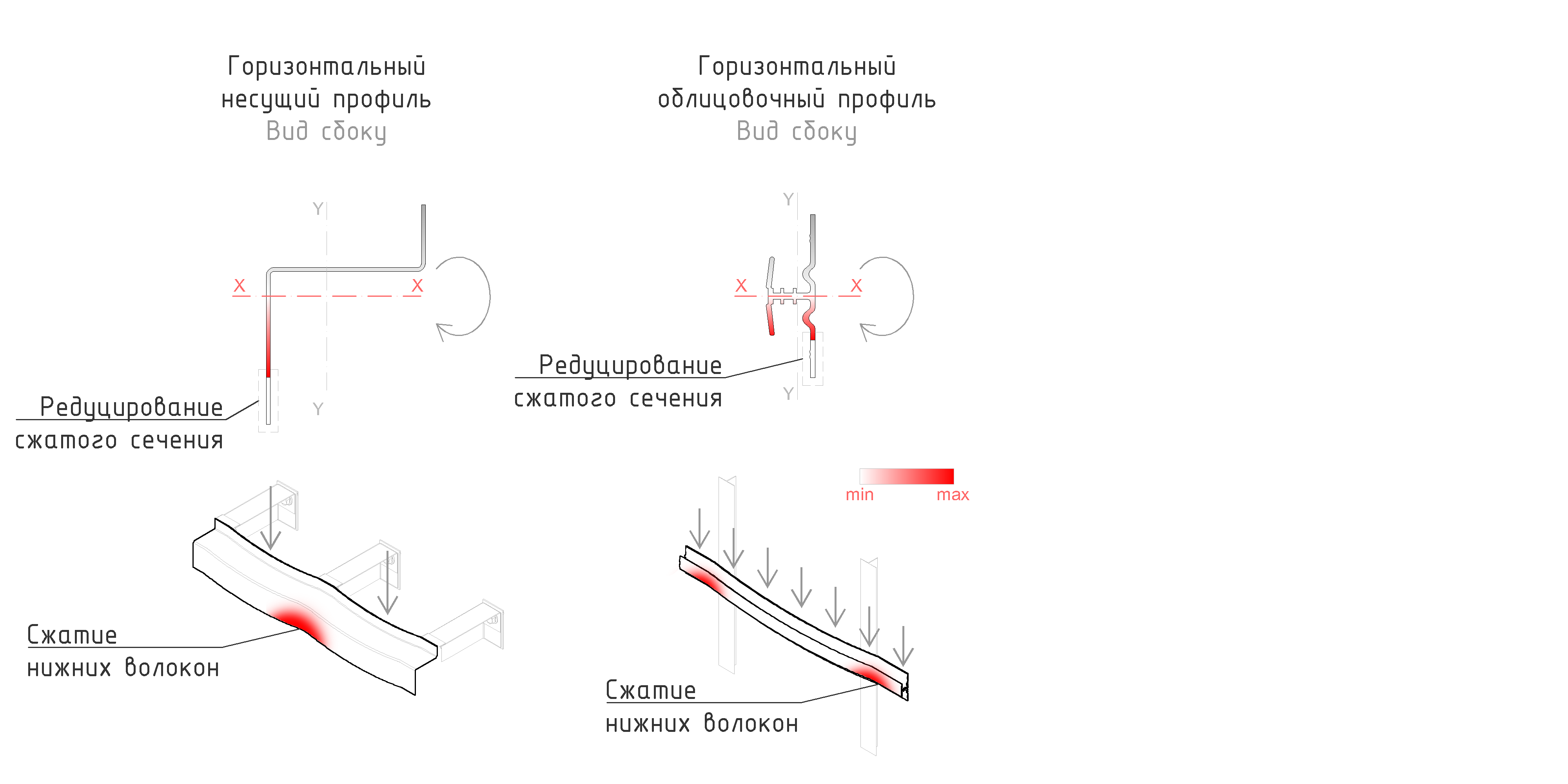

Группа характеристик «Нижнее сечение»

Укажите характеристики профиля, когда сжато нижнее сечение

Нижнее сечение

Необходимо заполнять только для горизонтальных профилей, расчёт геометрических характеристик которых был произведён с учётом редуцирования.

Подробнее о редукции см. пункт Редуцируемый.


Нижнее сечение. Сжимаемая часть

Название сжимаемой части профиля, обращённой к стене

Обычно принимается в точности как написано в заключениях по прочности

Примеры названий:

Полка

Стенка

Широкая полка

Узкие полки


Нижнее сечение. A, см2

Площадь сечения

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.


Нижнее сечение. Ix, см4

Момент инерции по оси X

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Подробнее о моменте инерции относительно оси X см. пункт Полное сечение. Ix, см4.

Подробнее о редукции см. пункт Редуцируемый.


Нижнее сечение. Iy, см4

Момент инерции по оси Y

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Подробнее о моменте инерции относительно оси Y см. пункт Полное сечение. Iy, см4.

Подробнее о редукции см. пункт Редуцируемый.


Нижнее сечение. Wx, см3

Момент сопротивления по оси X

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Моментом сопротивления Wx называется отношение момента инерции Ix к расстоянию от оси X до наиболее удаленной точки поперечного сечения.

В StatUs Wx характеризует способность вертикального профиля сопротивляться разрыву волокон при ветровой нагрузке, а горизонтального - при весовой.

Нагрузки, для которых применяется Wx можно увидеть на рисунке в пункте Полное сечение. Ix, см4.

Подробнее о редукции см. пункт Редуцируемый.


Нижнее сечение. Wy, см3

Момент сопротивления по оси Y

Значения по умолчанию: 0 или -1

Если оставить поле пустым, то программа заполнит поле автоматически значением соответствующего поля по полному сечению.

Моментом сопротивления Wy называется отношение момента инерции Iy к расстоянию от оси Y до наиболее удаленной точки поперечного редуцируемого сечения.

В StatUs Wy характеризует способность горизонтального профиля сопротивляться разрыву волокон при ветровой нагрузке.

Нагрузки, для которых применяется Wy можно увидеть на рисунке в пункте Полное сечение. Iy, см4.

Подробнее о редукции см. пункт Редуцируемый.


Hx, м

Расстояние от центра масс до наружней грани профиля

Значения по умолчанию: 0 или -1

При заполнении этого поля станет доступным расчёт профиля с учётом момента от вертикальной нагрузки. Такой расчёт решает вопрос об устойчивости профиля при расположении несущего кронштейна внизу схемы в алюминиевых системах.

Hx

Материал

Материал, из которого возможно изготовление профиля

Поле обязательно к заполнению

Возможные значения:

Нет

Алюминий

Оцинковка (Сталь с оцинкованным покрытием)

Нержавейка (Коррозионностойкая сталь)

Оц или нерж (Сталь с оцинкованным покрытием или коррозионностойкая сталь)

Любой


ey, м

Глубина

Значения по умолчанию: 0 или -1

Если у Вас в программе StatUs настроена база данных минимальных вылетов , то для каждого профиля необходимо заполнить это поле.

Lever

kнер

Коэффициент неразрезности по умолчанию

Значения по умолчанию: 0 или -1

Если в расчёте включен параметр назначения коэффициента неразрезности для каждого выбранного профиля в отдельности, то для удобства коэффициент неразрезности по умолчанию будет приниматься в соответствии со значением в этом поле.

Как правило, для уголков и прочих вертикальных профилей, которые чаще всего используются как промежуточные, коэффициент неразрезности по умолчанию для удобства принимают 1.25.

Если параметр назначения коэффициента неразрезности в расчёте отключен, то поле игнорируется.

Значение коэффициента неразрезности в самом расчёте также можно увидеть и поменять в любое время.


В гор-верт

Указывает, можно ли применять профиль в качестве вертикального в горизонтально-вертикальной системе

Значения по умолчанию: Нет

Например, шляпный профиль можно применять в горизонтально-вертикальных системах в качестве вертикального профиля, а уголки, как правило, нет.


На стыке

Указывает, можно ли стыковать профиль на одном кронштейне

Значения по умолчанию: Да

Почти все профили в базе отмечены как разрешённые к стыковке на одном кронштейне (наиболее яркий пример такого узла - крепление профилей на перекрытии в межэтажной системе).

Даже известны решения крепления уголков и Z-образных профилей в таких узлах.

Однако, встречаются профили, которые не разрешается использовать в таких решениях.

Для таких профилей необходимо явно указать значение "Нет" в данном поле.


Можно перевернуть

Указывает можно ли поворачивать уголок соосно с анкером или полкой от кронштейна

Значения по умолчанию: Нет

Укажите, может ли профиль крепиться соосно с анкером или в перевёрнутом положении

CanTurnAsymmetric

При значении "Да" в этом поле и активным параметром "Нестандартные решения" в расчёте в списке вертикальных профилей появится копия профиля с суффиксом "[п]".

Выберите его для расчёта положения как на рисунке справа.


ex, м

Расстояние от оси ветровой нагрузки до консоли кронштейна при расцентровке соединения направляющей к кронштейну

Значения по умолчанию: 0 или -1

Параметр необходимо указывать для уголков, Z-образных профилей, С-образных и прочих профилей, у которых возникает смещение оси ветровой нагрузки в сторону от консоли кронштейна.

DistWindToShelf

Удлинитель

Какие типы удлинителей используются с профилем

Значения по умолчанию: None

Возможные значения:

Нет

L-образный

Плоский

L-образный или плоский

Двойной плоский

L-образный или двойной плоский

H-образный

Если Вы рассчитываете удлинители, то для каждого профиля необходимо указать с какими типами удлинителей он может применяться.

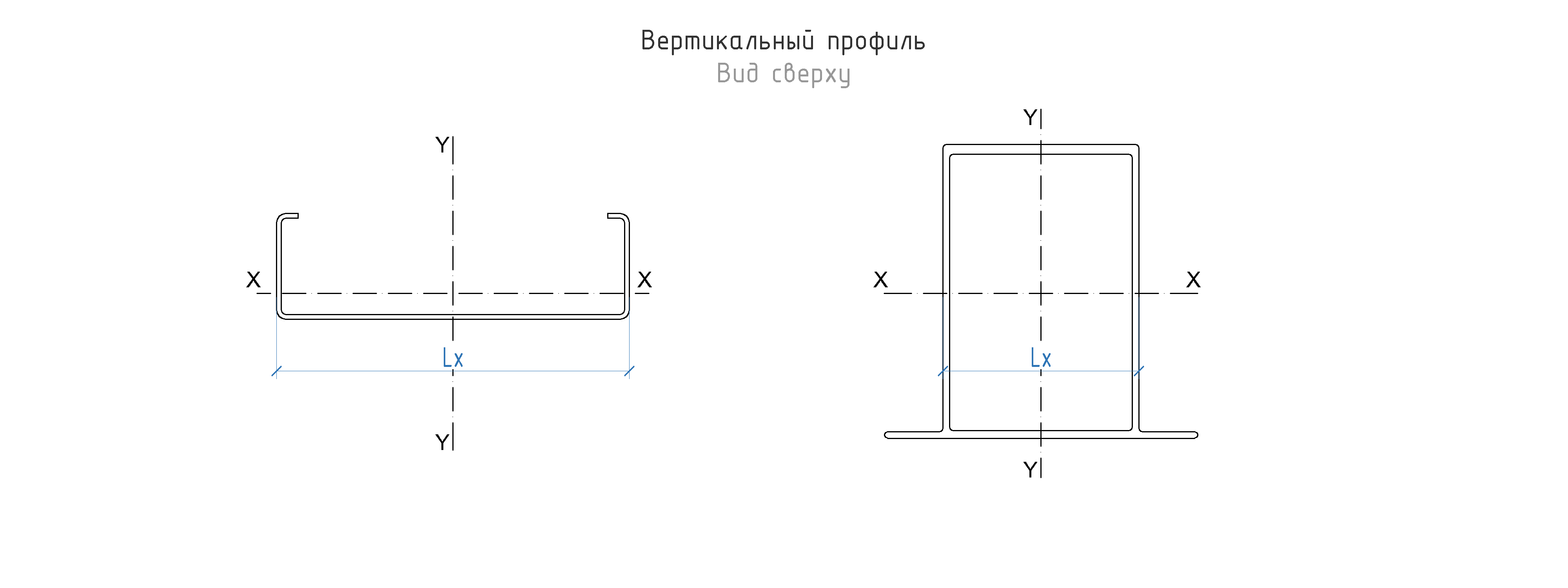

Lx, м

Ширина профиля в месте крепления к кронштейну

Значения по умолчанию: 0 или -1

Если профиль применяется с двумя плоскими удлинителями, то для П-образных или ТТ-образных кронштейнов с различным расстоянием между консолями необходимо указывать ширину профиля в месте крепления к кронштейну.

По этому параметру будет делаться вывод о совместимости профиля и кронштейна при выборе двойного плоского удлинителя.

Width

Не стандарт

Профиль отображается только при нажатой кнопке 'Нестандартные решения'

Значения по умолчанию: Нет

Подробнее о нестандартных решениях можно узнать из видео .


tст, мм

Толщина в месте заклёпочного соединения с кронштейном (толщина стенки)

Значения по умолчанию: 0 или -1

Укажите для расчёта напряжения в профиле от смятия в заклёпочном соединении.


tпл, мм

Толщина в месте заклёпочного соединения с облицовочным профилем (толщина полки)

Значения по умолчанию: 0 или -1


Работа заклёпок ветер

Если логика для профиля отличается от указанной для кронштейна, то указывает работает ли заклепка на срез или на растяжение в креплении кронштейн-вертикальный профиль при воздействии ветровой нагрузки

Значения по умолчанию: None

Возможные значения:

Не считается

Срез

Разрыв

Как правило, все вертикальные профили одинаково крепятся к кронштейнам, и для расчёта достаточно указать для кронштейна как работает заклёпка на вес и на ветер.

Однако, встречаются профили, которые являются исключением из общего правила.

Например, (абстрактно), почти все профили в системе шляпные, но есть один уголок.

Все крепятся к кронштейну заклёпками к фасадной полке и заклёпки при этом от ветра работают на разрыв, а уголок - крепится к кронштейну заклёпками к стенке и заклёпки от ветра работают на срез.

В этом случае удобно для кронштейнов указать работу заклёпок от ветра на разрыв и только для одного уголка указать явно, что у него заклёпки от ветра работают на срез.


Цена

Укажите цену для механизмов оптимизации.

Рекомендуется указывать цены всех элементов системы из одного прайса и доводить их при помощи коэффициента цен в настройках системы до среднего значения равного 1000 ед. за схему для наиболее наглядного представления и работы цветовой подсветки значений цены.

Значения по умолчанию: 0 или -1


Цена на стыке

Цена профиля на стыке кронштейнов с учётом вставки

Значения по умолчанию: 0 или -1

Необходима для более точной работы механизмов оптимизации.

Рассчитывается по формуле: Цпр + (Цв / h)

где: Цп - стандартная цена профиля за погонной метр;

Цв -цена вставки;

h - наиболее распространённая высота этажа в метрах.

Таким образом получаем цену погонного метра профиля с учетом вставки.
