Формат предоставляемых чертежей для добавления в базу данных
Предоставляемые документы будут обработаны специальной программой FsiCAD, поэтому к чертежам предъявляются нижеперечисленные требования.
Это разработанный нами бесплатный плагин для AutoCAD. Подробнее как работать с этим плагином Вы можете узнать из видео
1) Общие требования.
1.1) Чертежи выполняются в миллиметрах.
1.2) Все детали делятся на следующие группы:
- Кронштейны
- Вертикальные профили
- Горизонтальные несущие профили
- Горизонтальные облицовочные профили
- Удлинители
- Шайбы

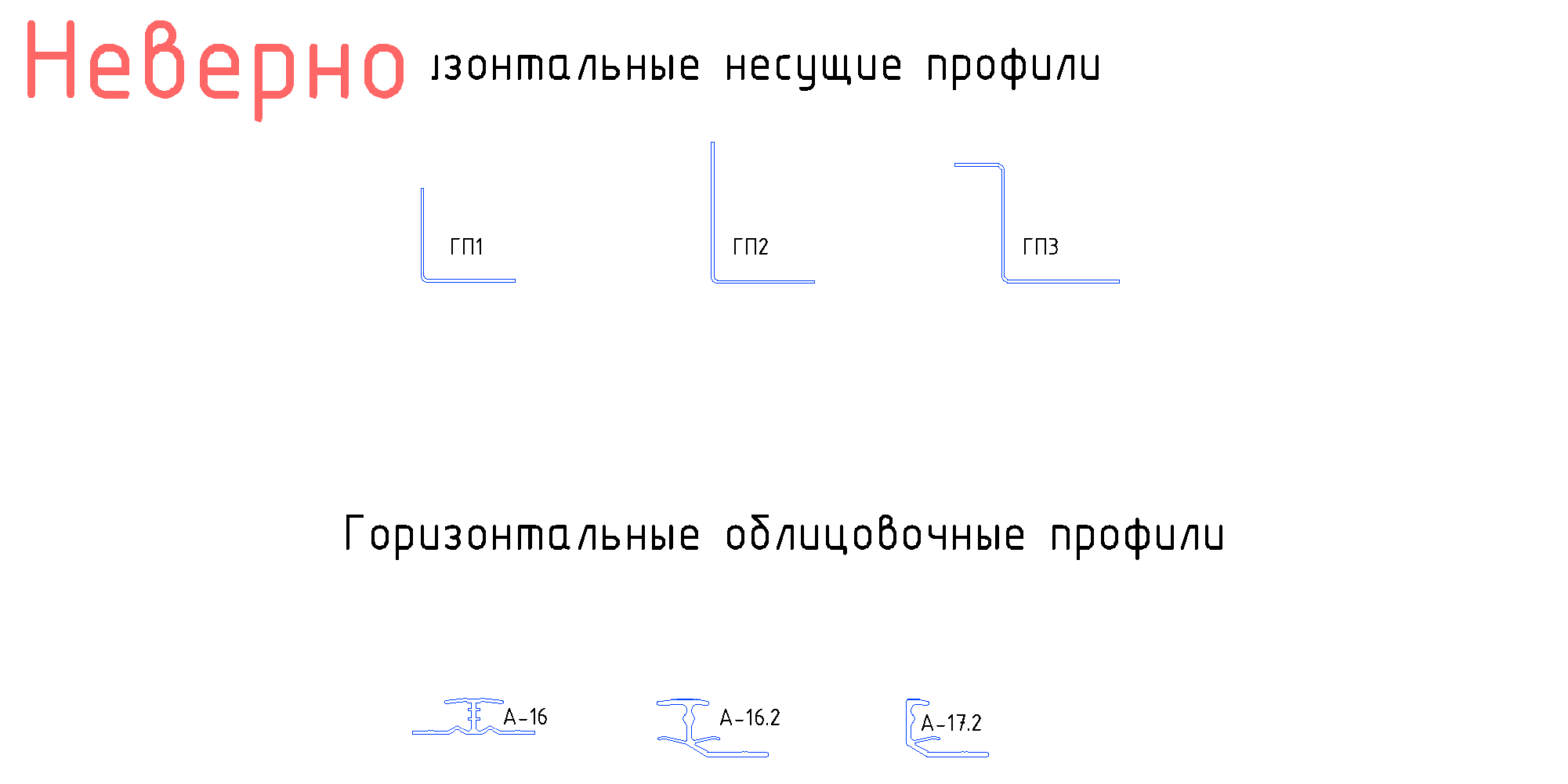

Как отличить горизонтальные несущие профили от горизонтальных облицовочных профилей можно узнать из видео

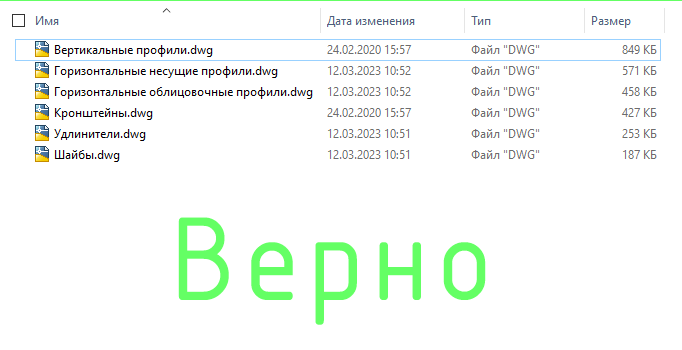

1.3) Все детали одной группы (кронштейны, вертикальные профили, шайбы и т.д.) выполняются в одном файле в пространстве модели.

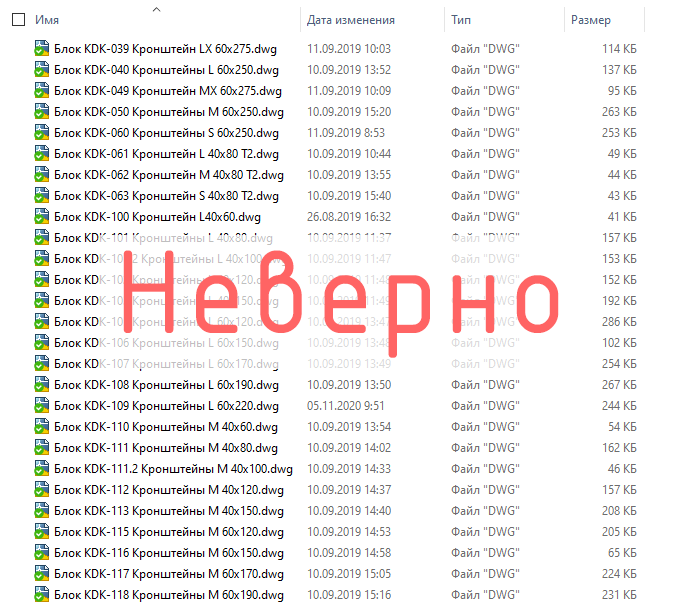

Разнесение каждой детали в отдельный файл недопустимо.
1.4) Возможно выполнение всех деталей всех групп в одном файле.
При этом детали должны быть сгруппированы так, чтобы за раз (одной рамкой) можно было выбрать всю отдельную группу (все кронштейны, все вертикальные профили и т.д.).

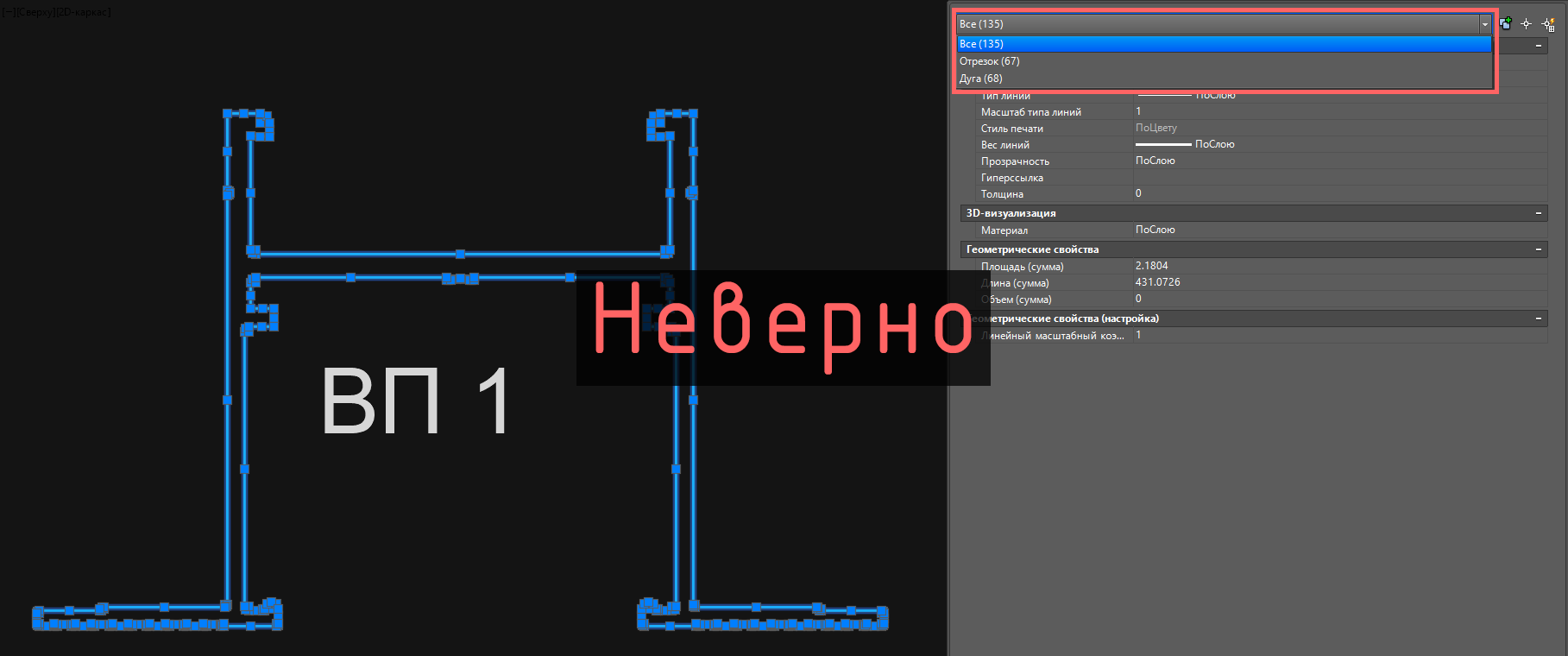

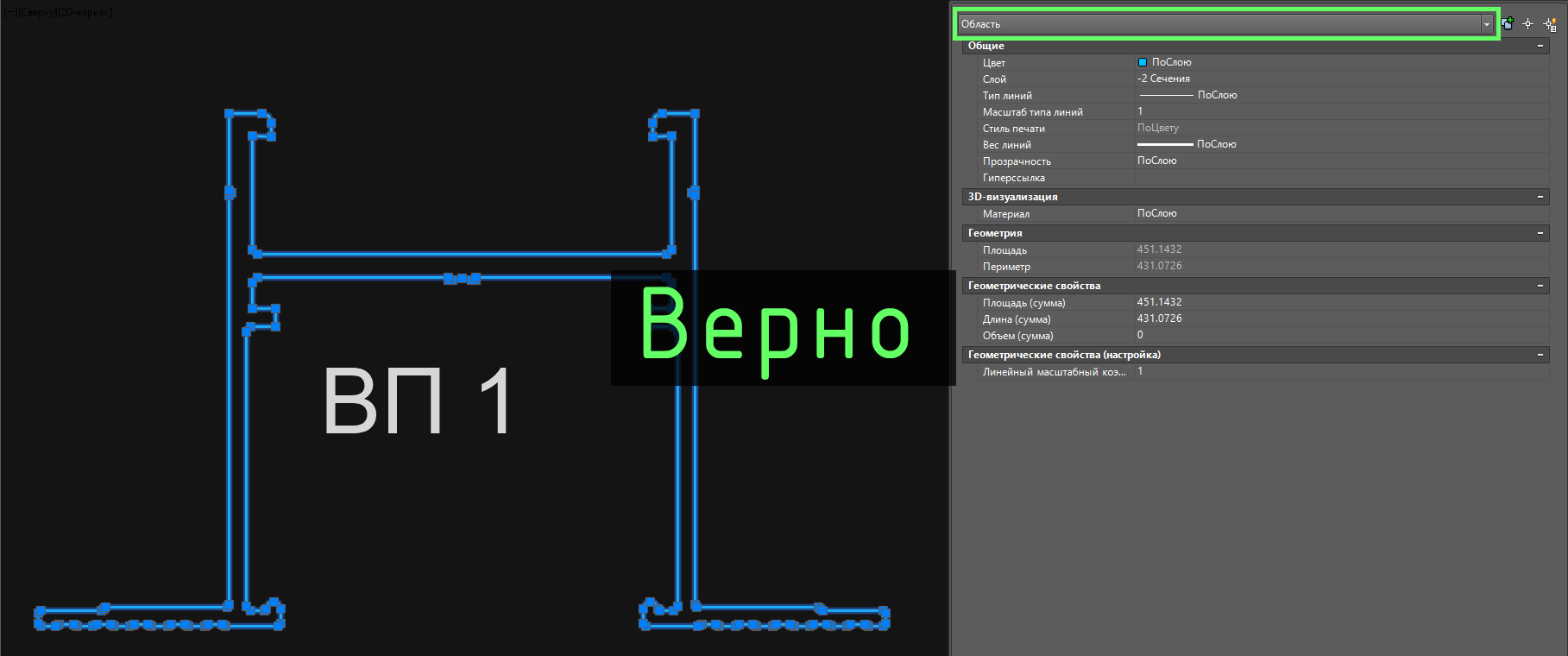

1.5) Все необходимые сечения выполняются при помощи команды автокада "Область" (_Region). Перед этим все примитивы (отрезки, дуги и прочее) должны иметь координату z, равную нулю.
1.6) Каждое сечение должно быть прорисовано отдельно

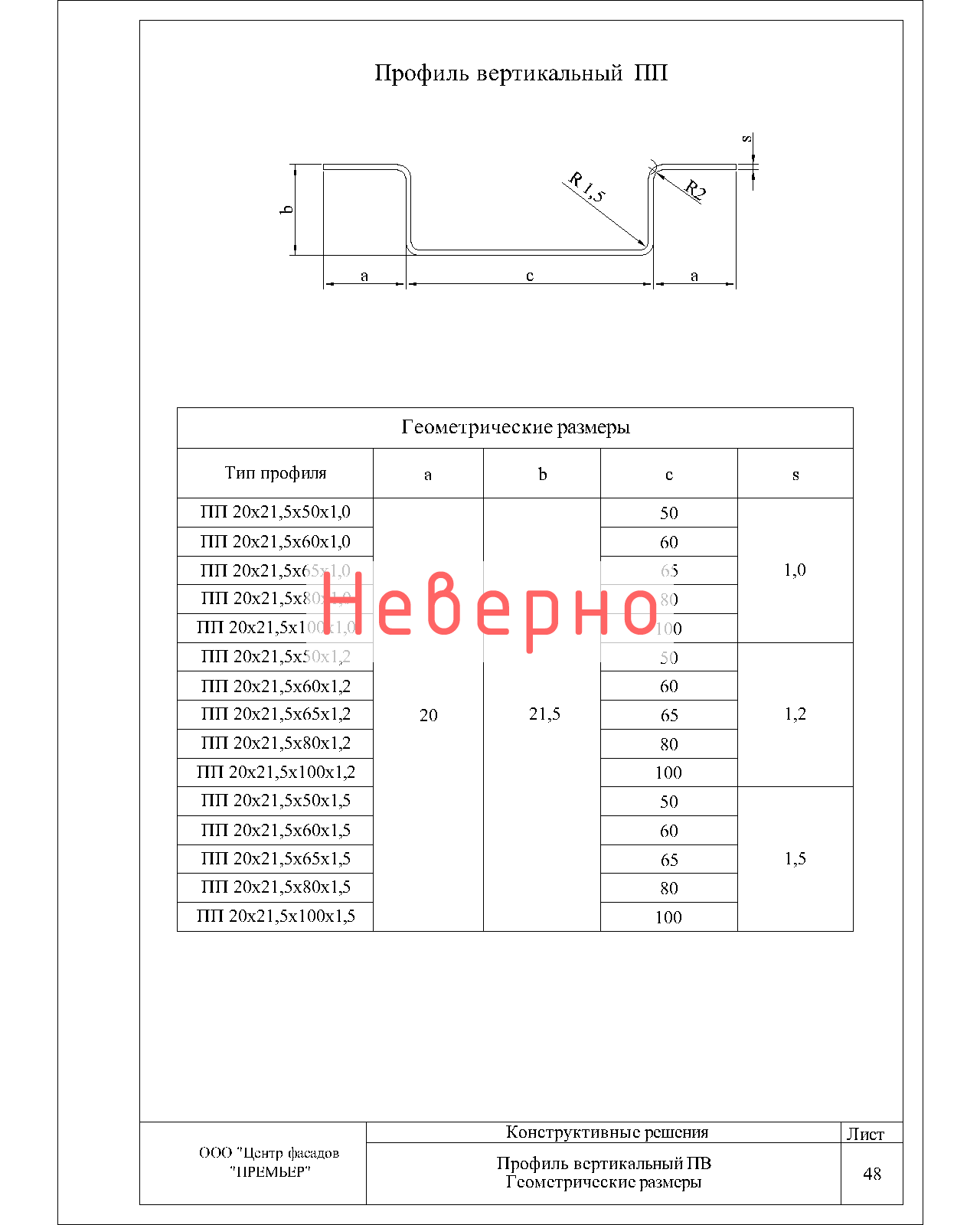

Схематичное изображение изделия с таблицей размеров недопустимо.

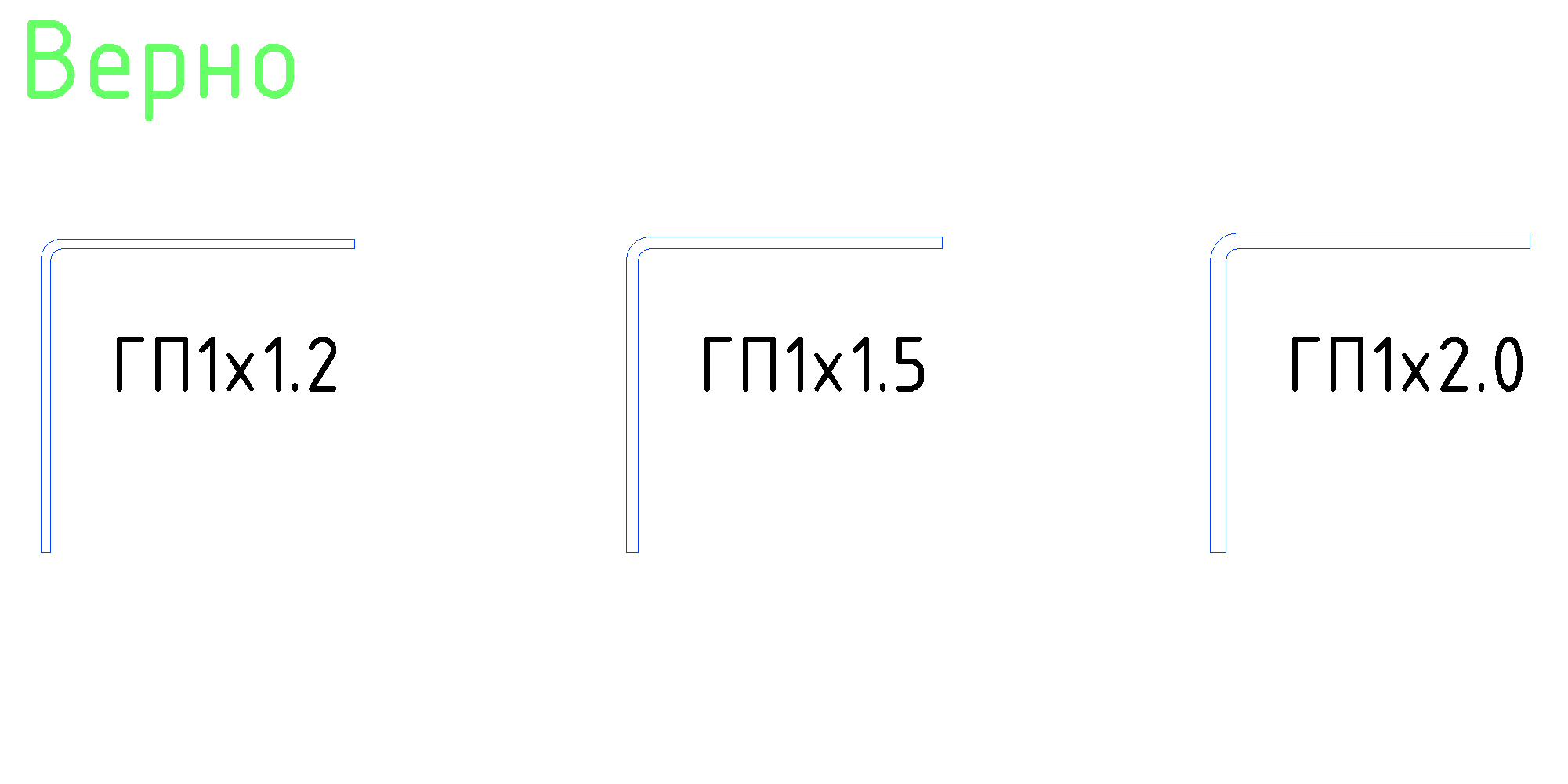

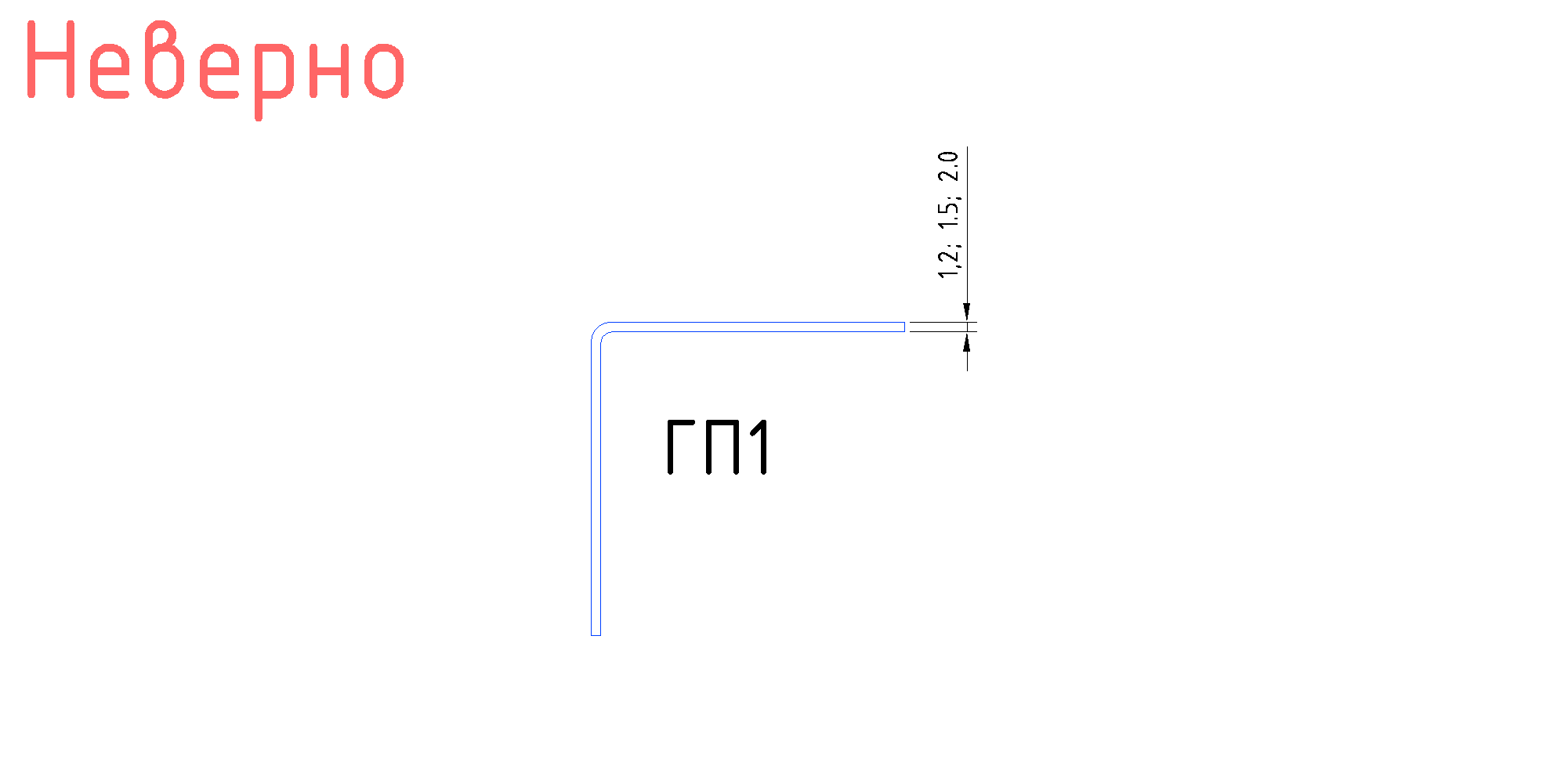

1.7) Для каждого варианта толщины изделия также прорисовывается отдельный чертёж.

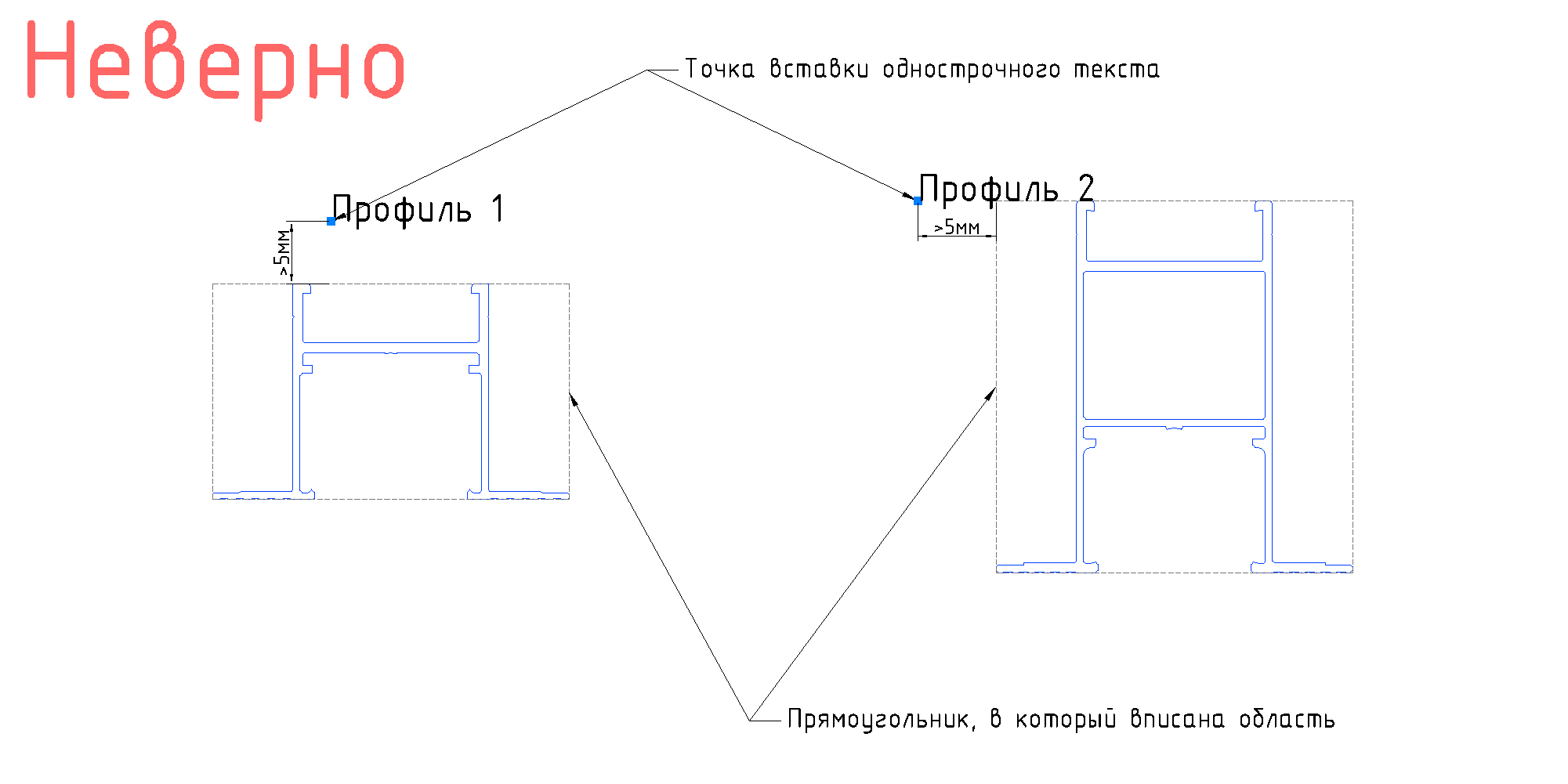

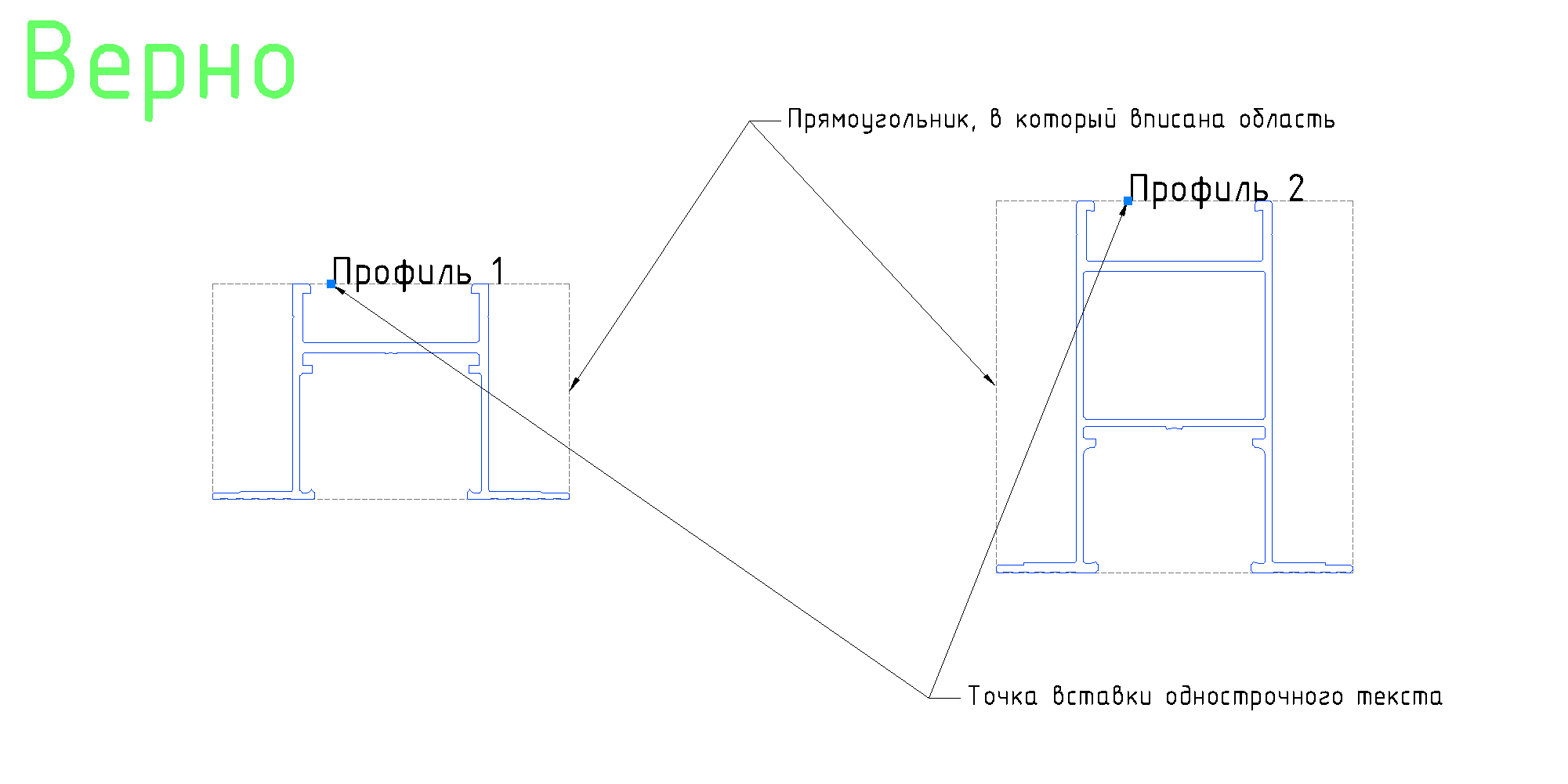

1.8) Каждая область должна быть подписана однострочным текстом (не многострочным), точка вставки которого не должна быть отдалена более чем на 50мм от пределов прямоугольника, в который вписано сечение.

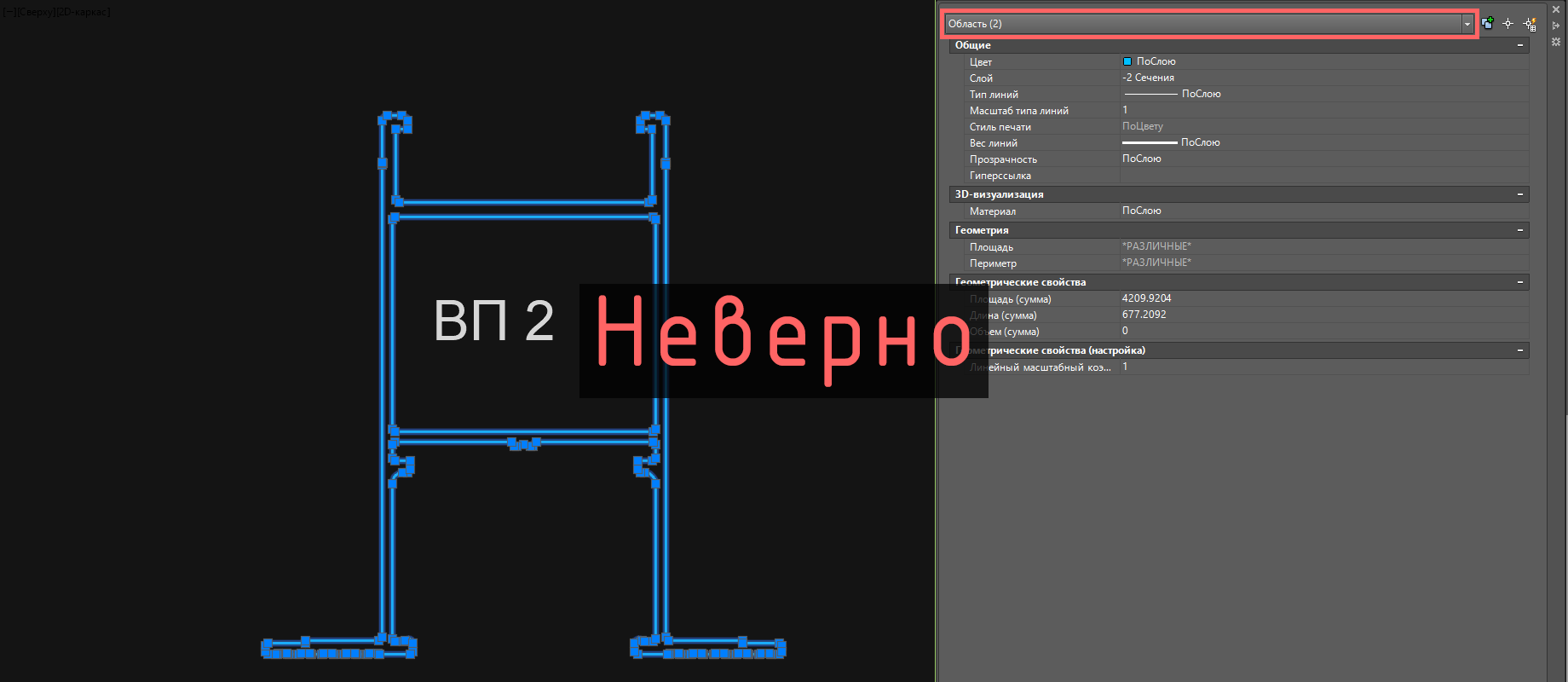

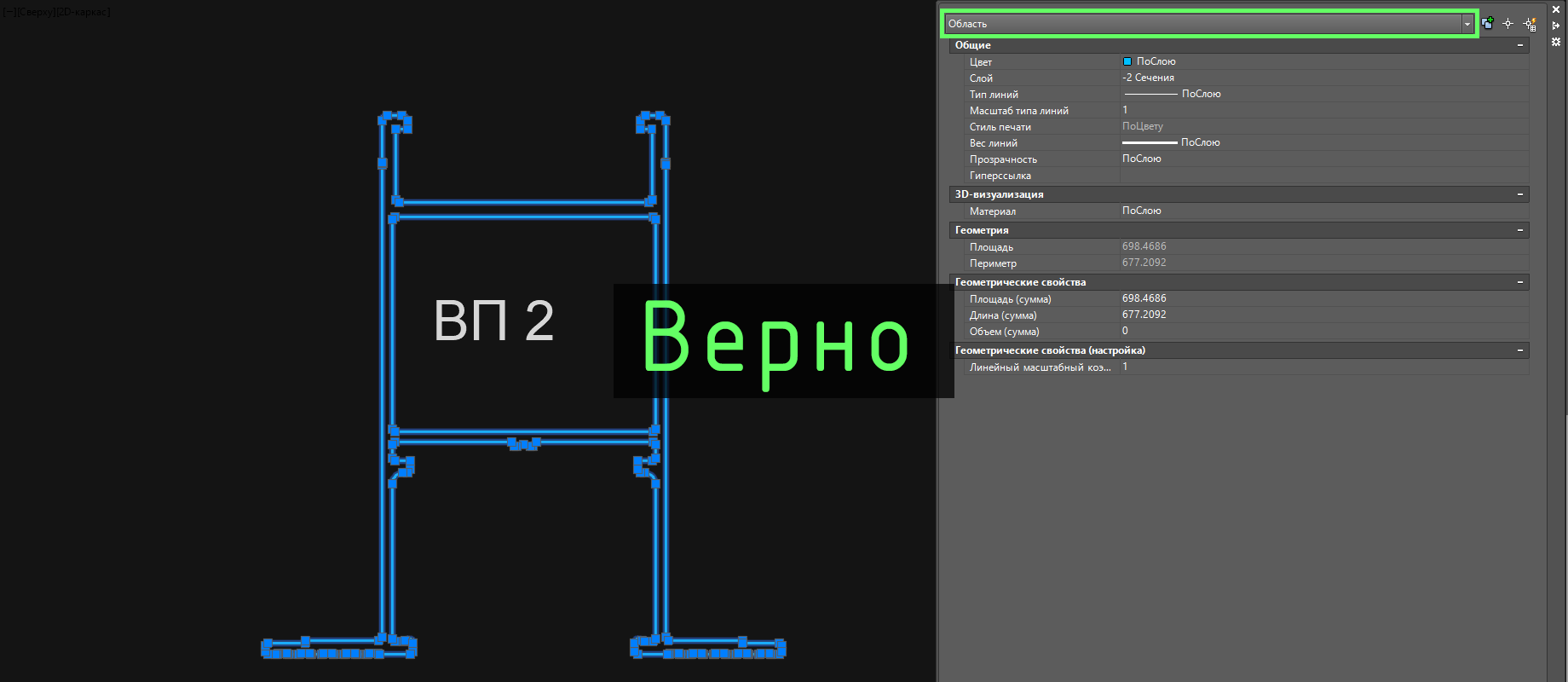

1.9) Для замкнутых сечений (например, для трубы) необходимо вычесть внутренний контур из внешнего командой
_Subtract.

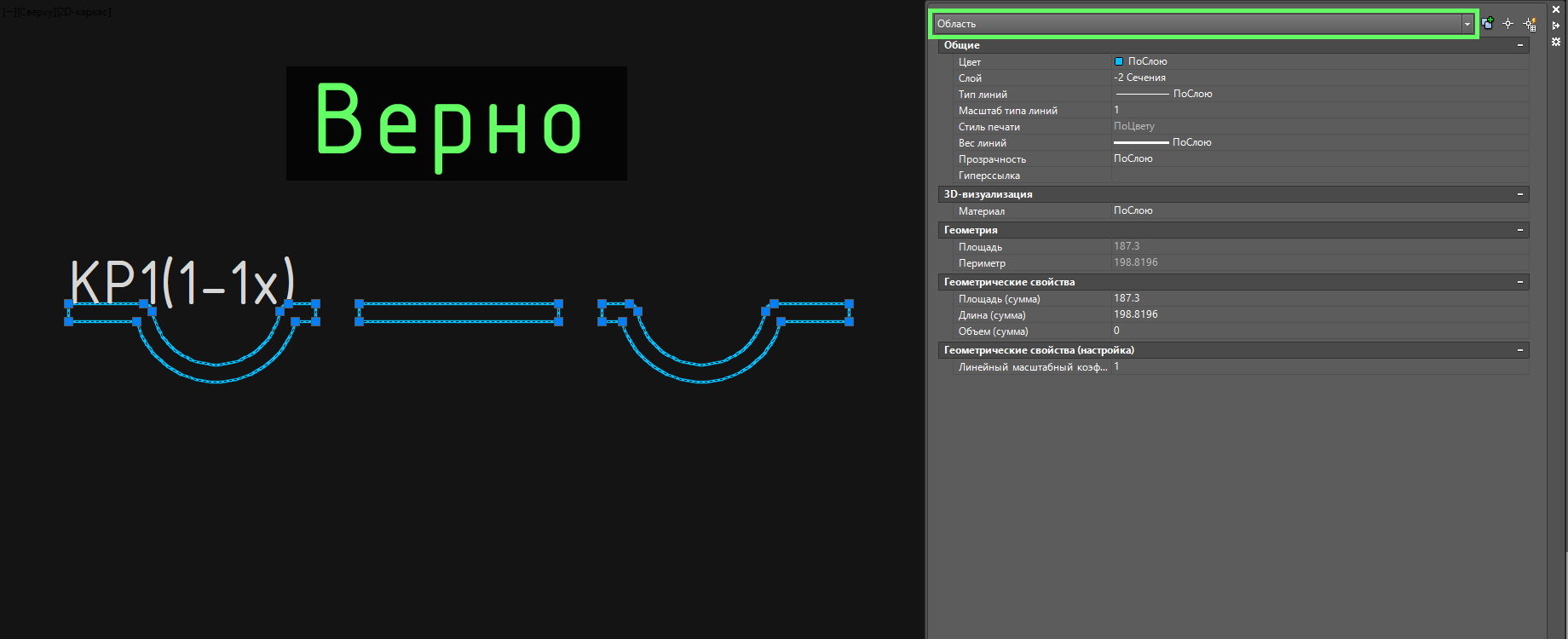

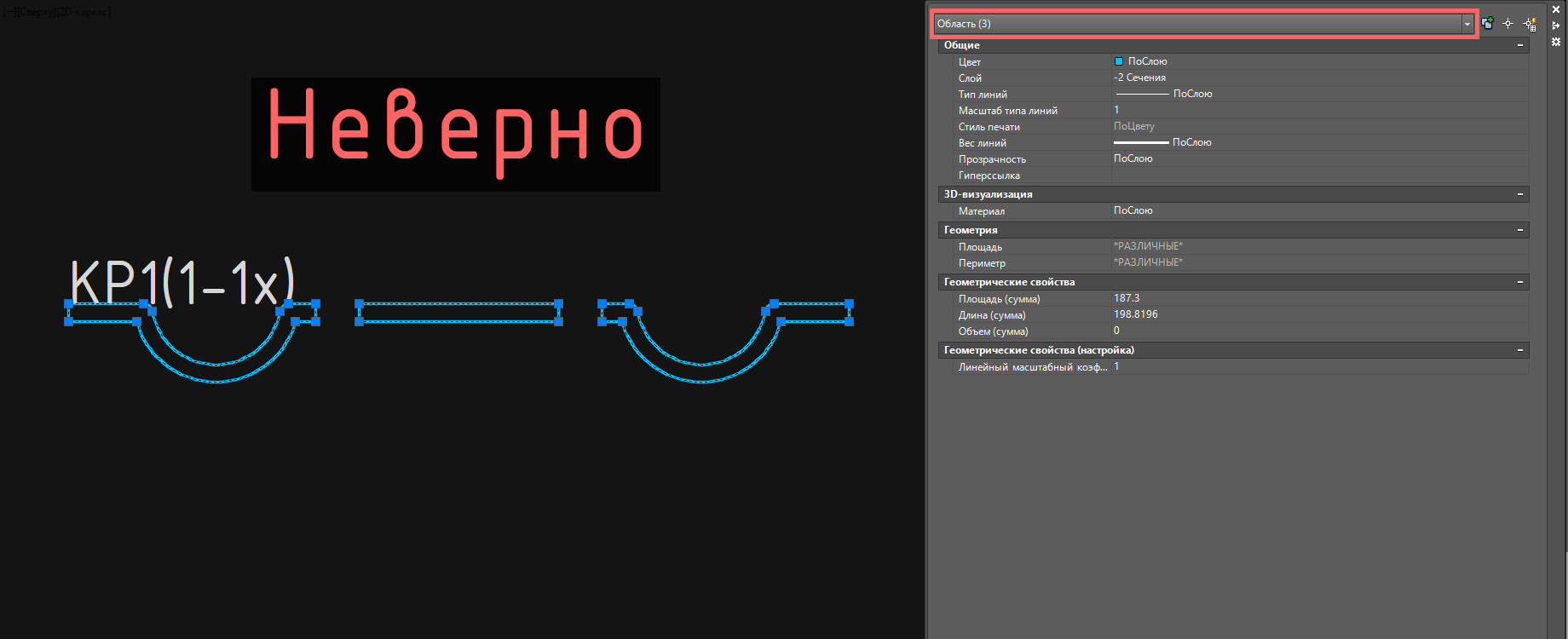

1.10) Для составных сечений (например, для сечений с отверстиями) необходимо соединить все контуры командой
_Union.

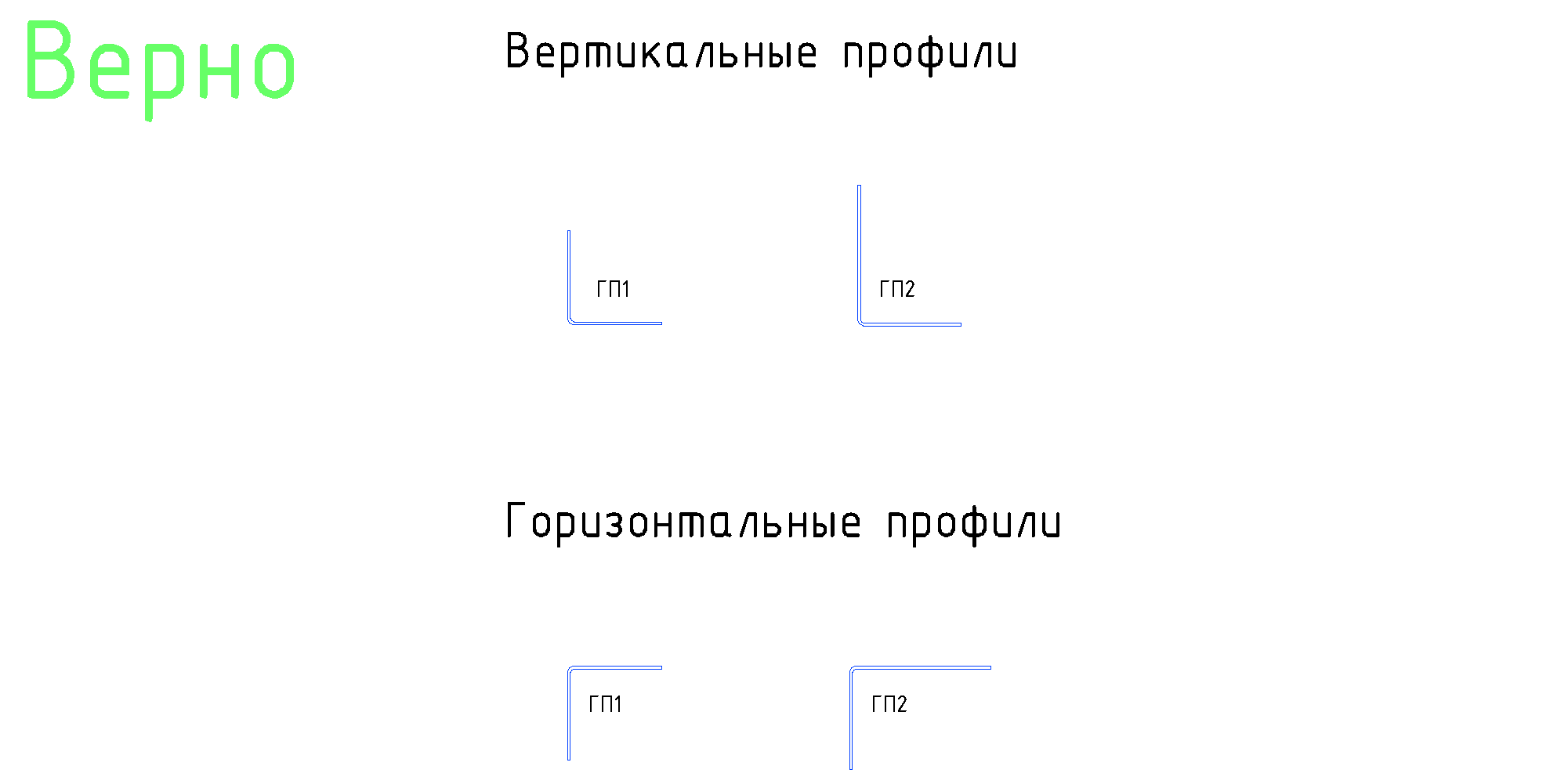

1.11) Вертикальные и горизонтальные профили должны быть выполнены отдельно друг от друга.
Если один и тот же профиль применяется и вертикально и горизонтально, то должно быть два чертежа.
2) Требования к сечениям вертикальных профилей.

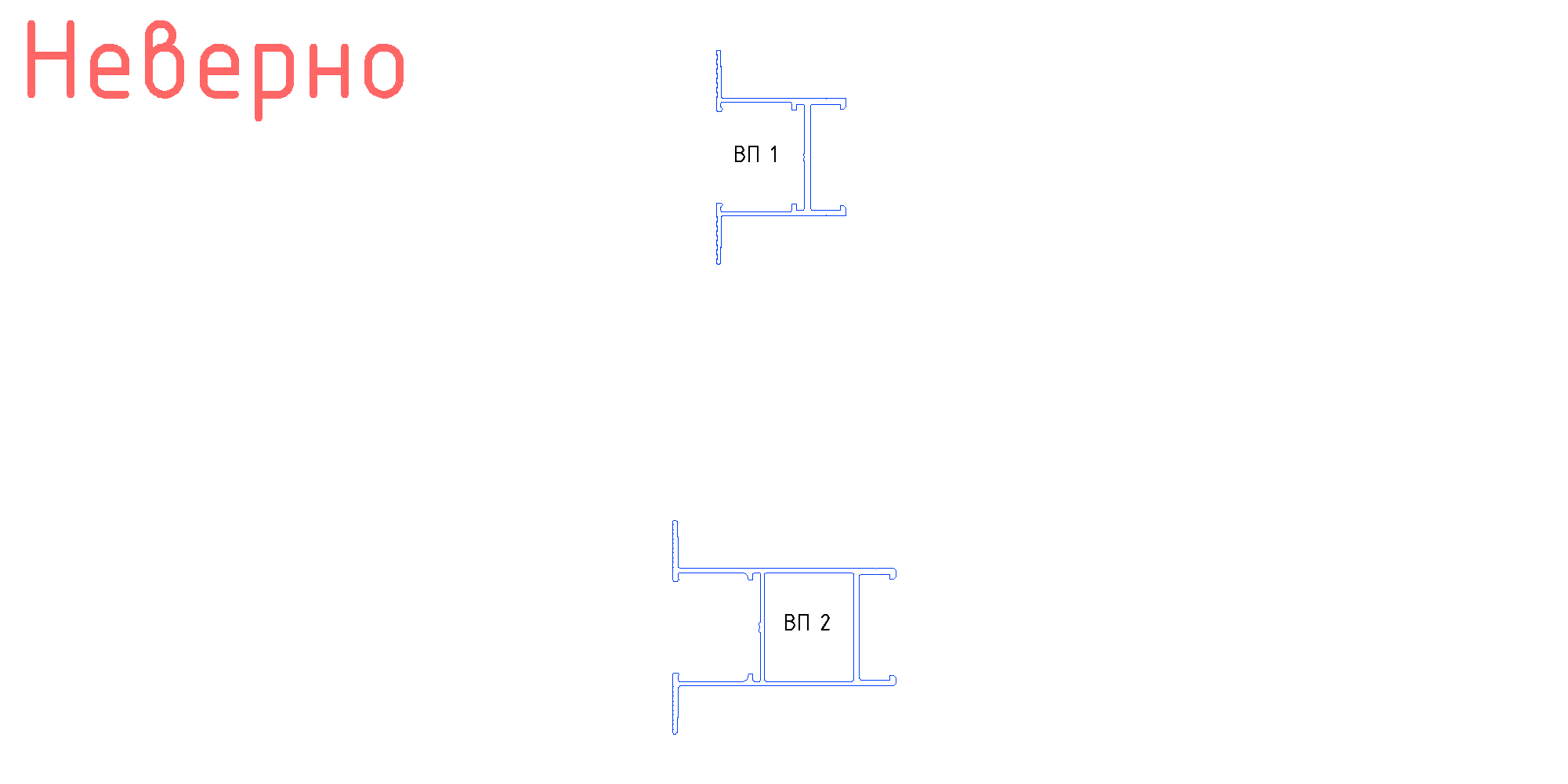

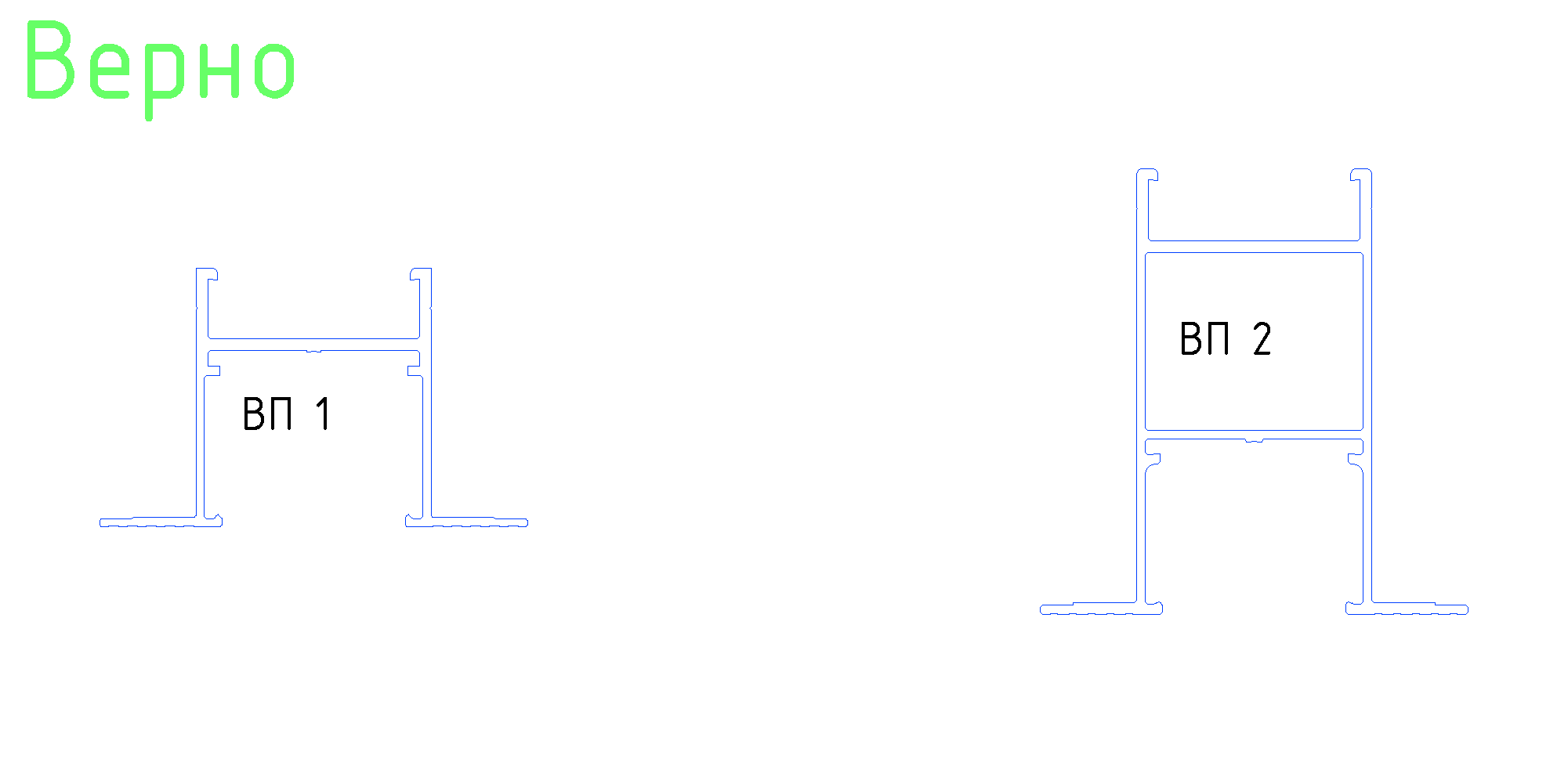

2.1) Все сечения вертикальных профилей располагаются как на виде сверху - внизу улица, вверху помещение.
3) Требования к сечениям горизонтальных несущих профилей и горизонтальных облицовочных профилей.

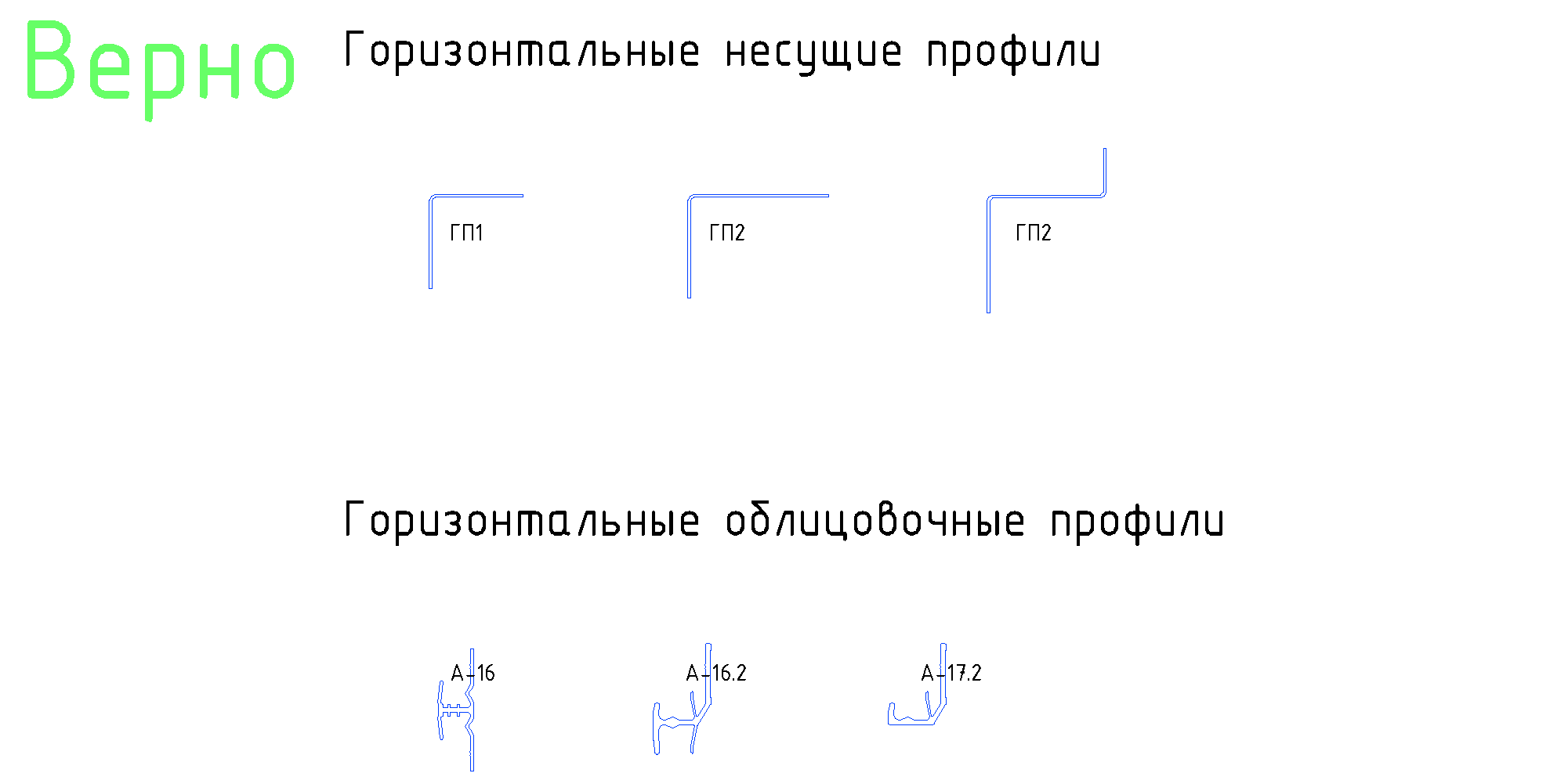

3.1) Все сечения горизонтальных профилей располагаются как на виде сбоку - слева улица, справа помещение.
4) Требования к кронштейнам.
4.1) Для каждого кронштейна должны быть предоставлены следующие сечения:

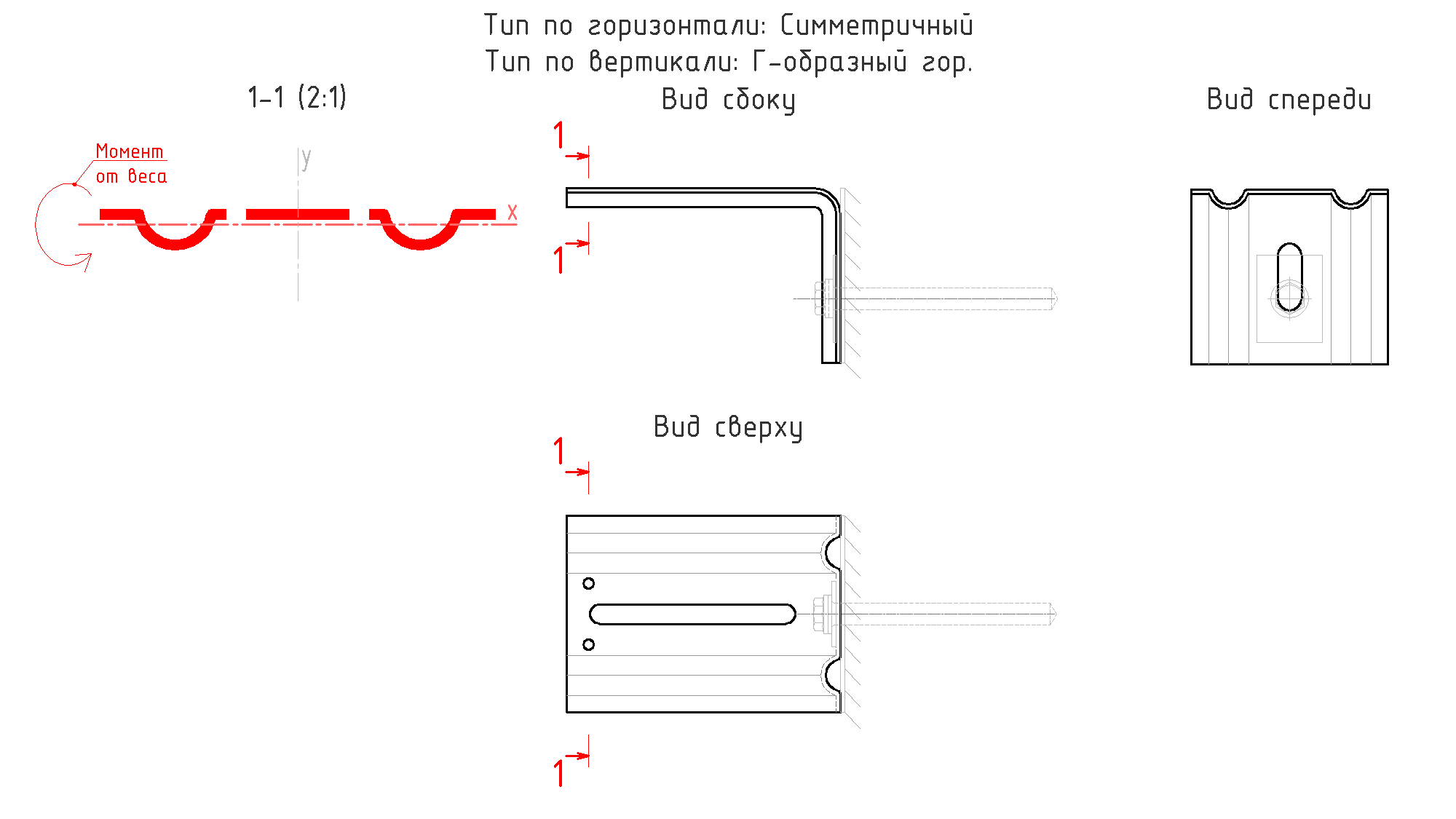

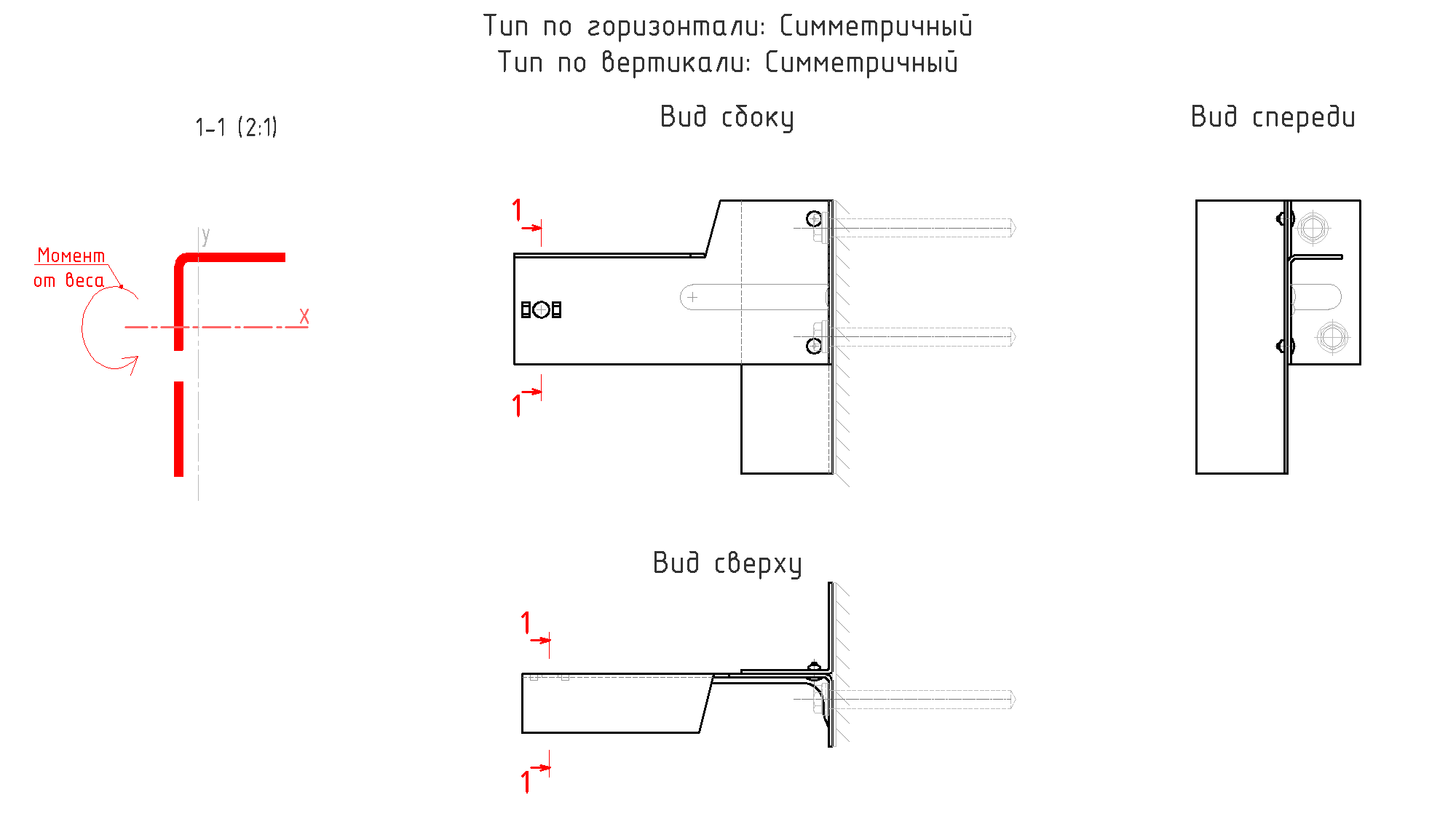

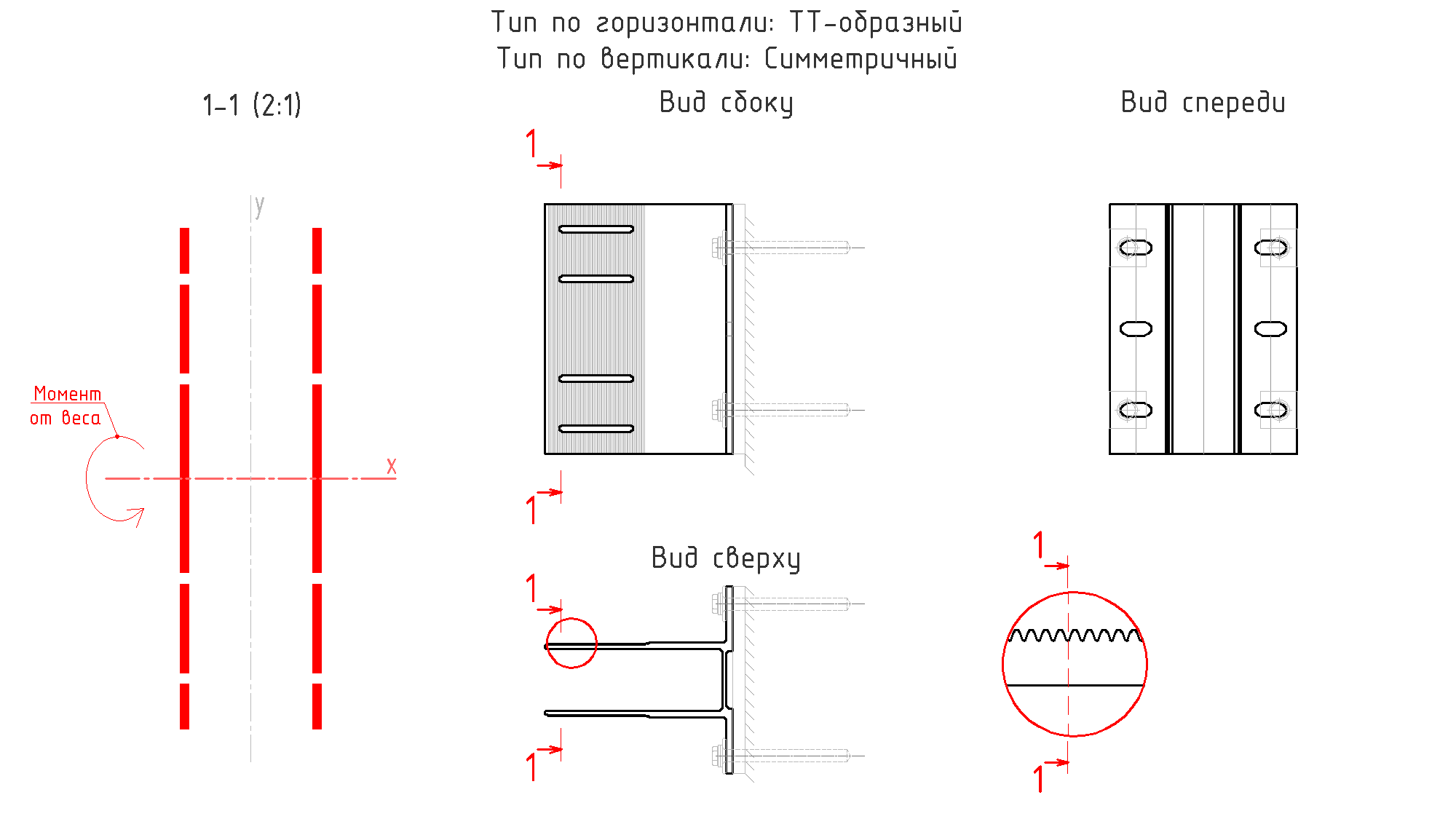

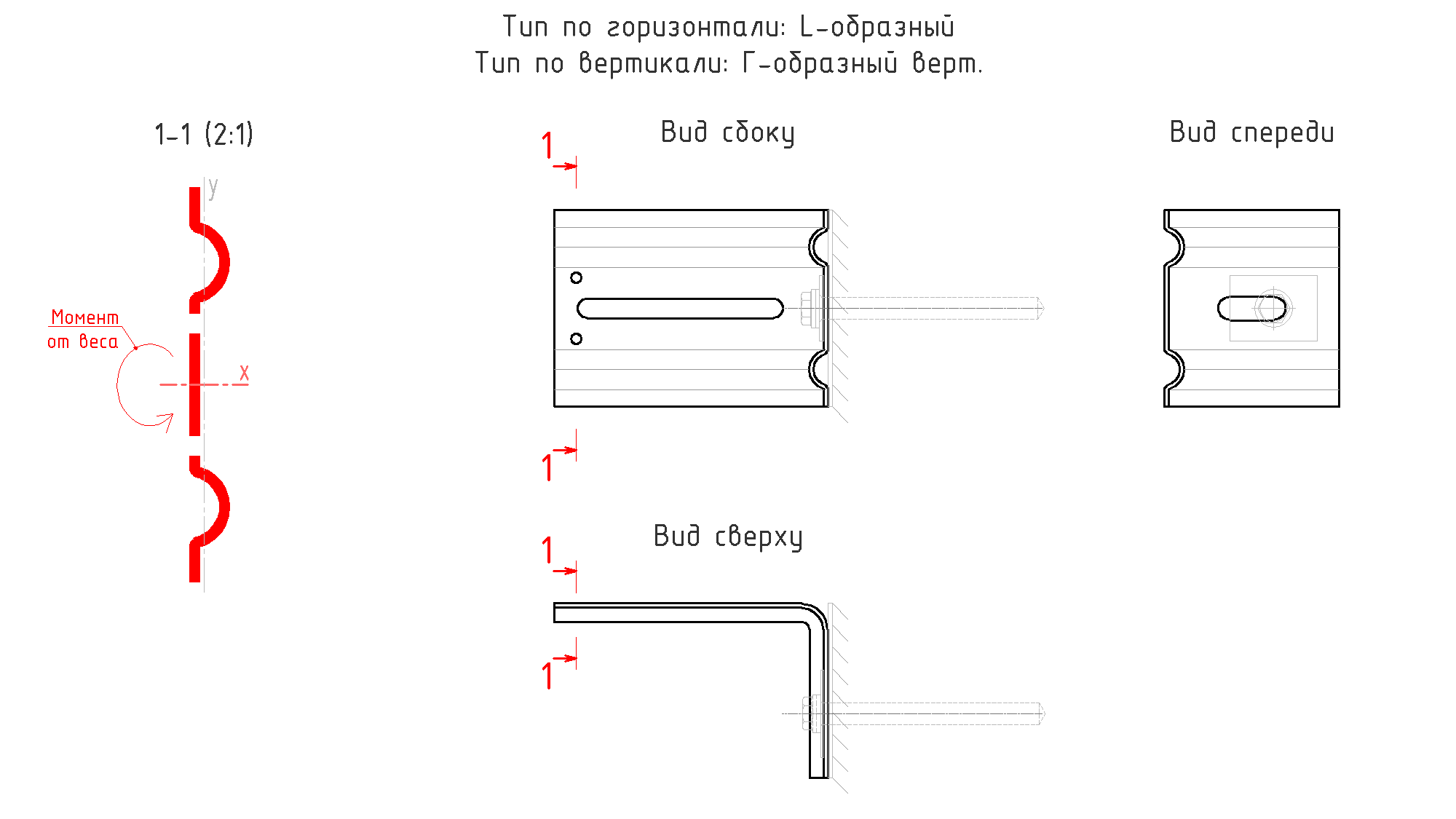

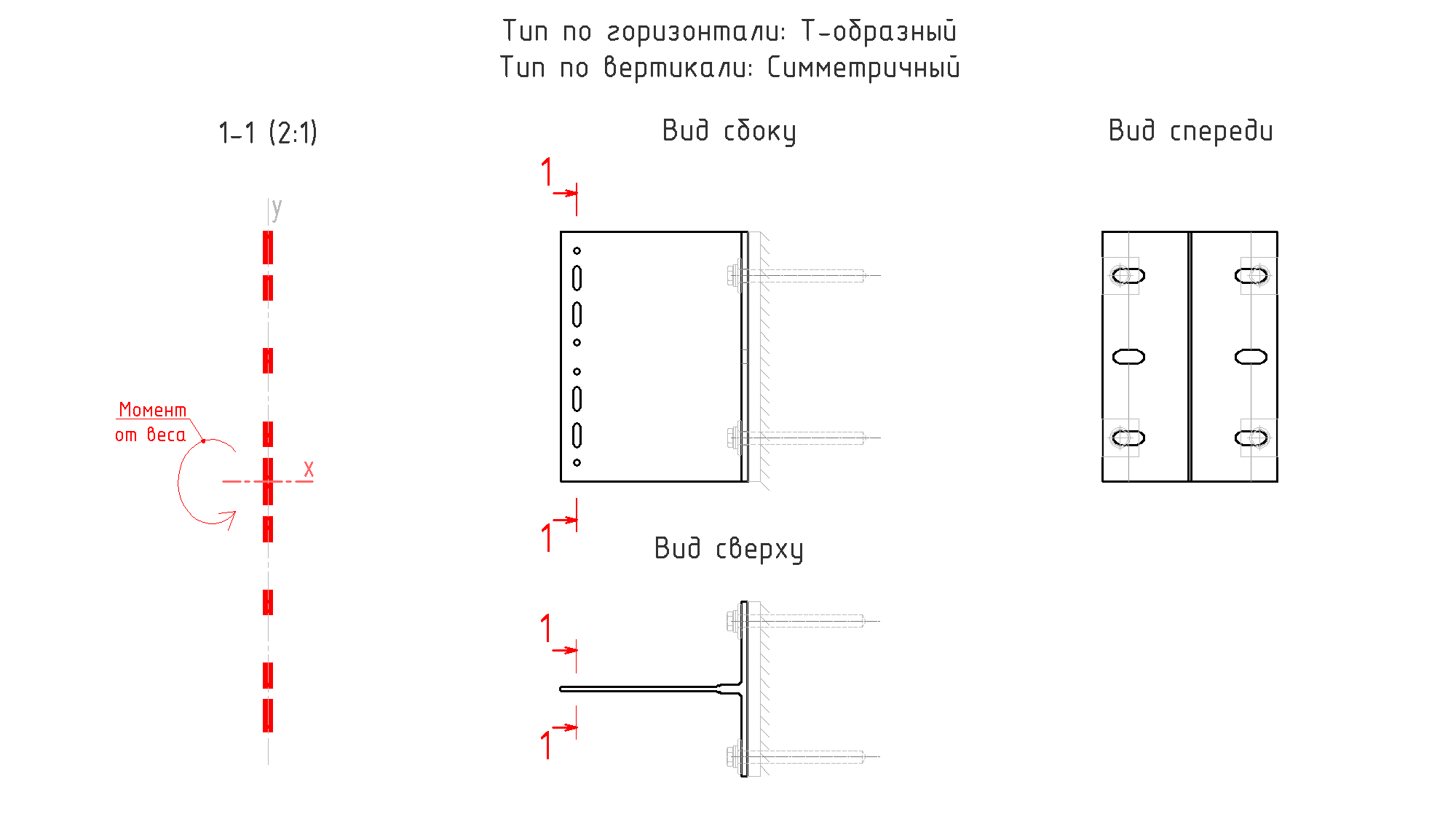

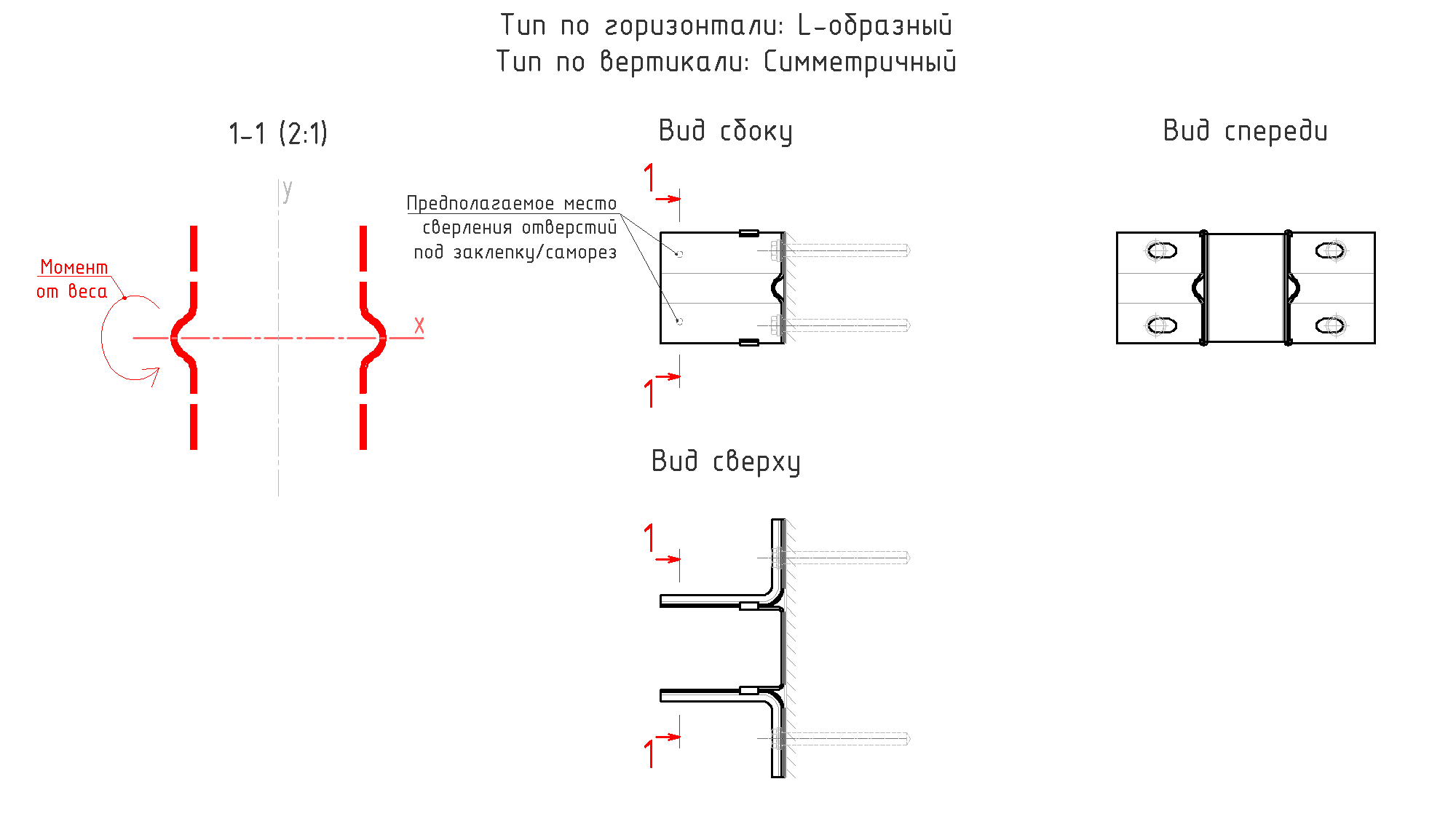

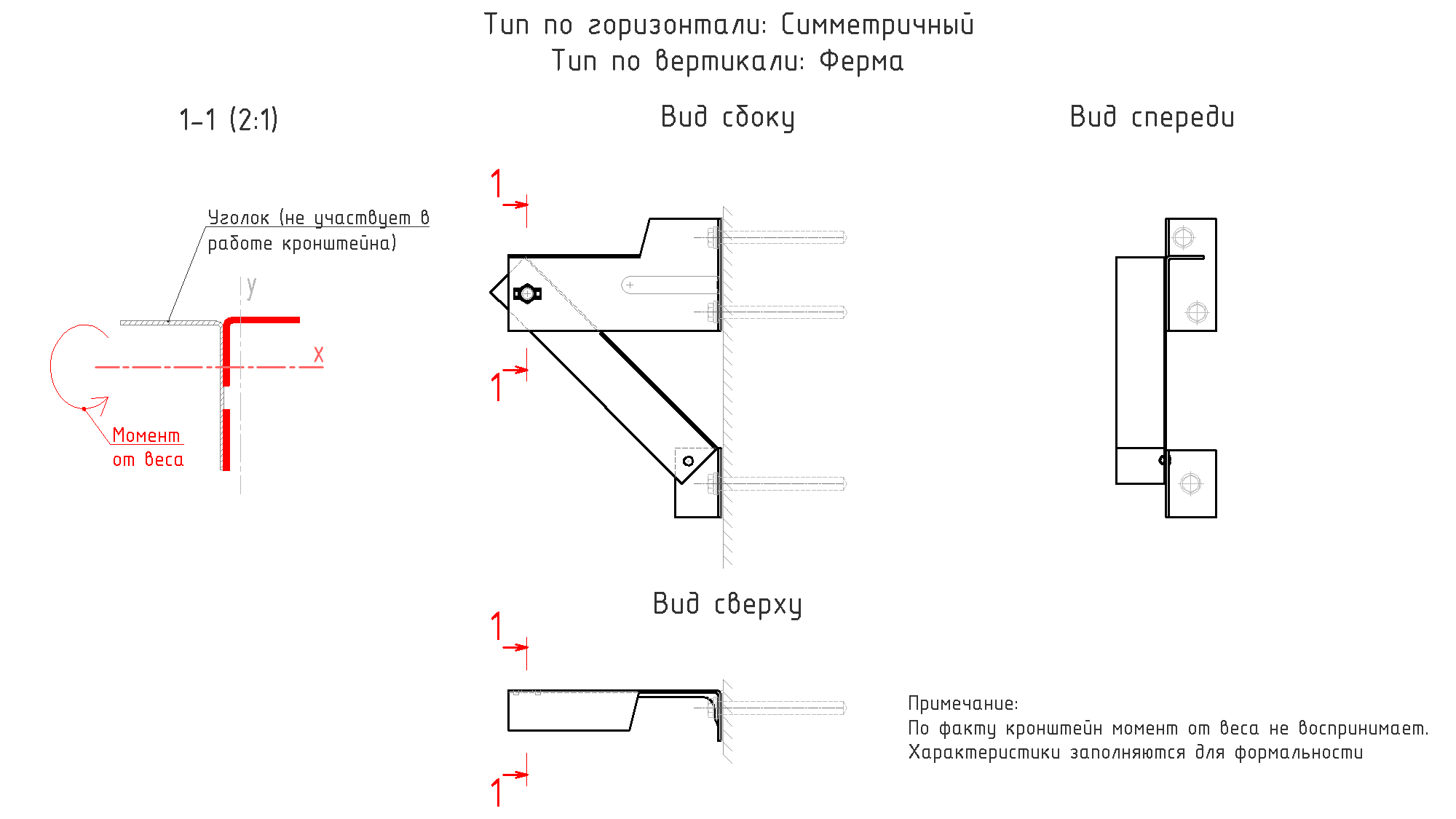

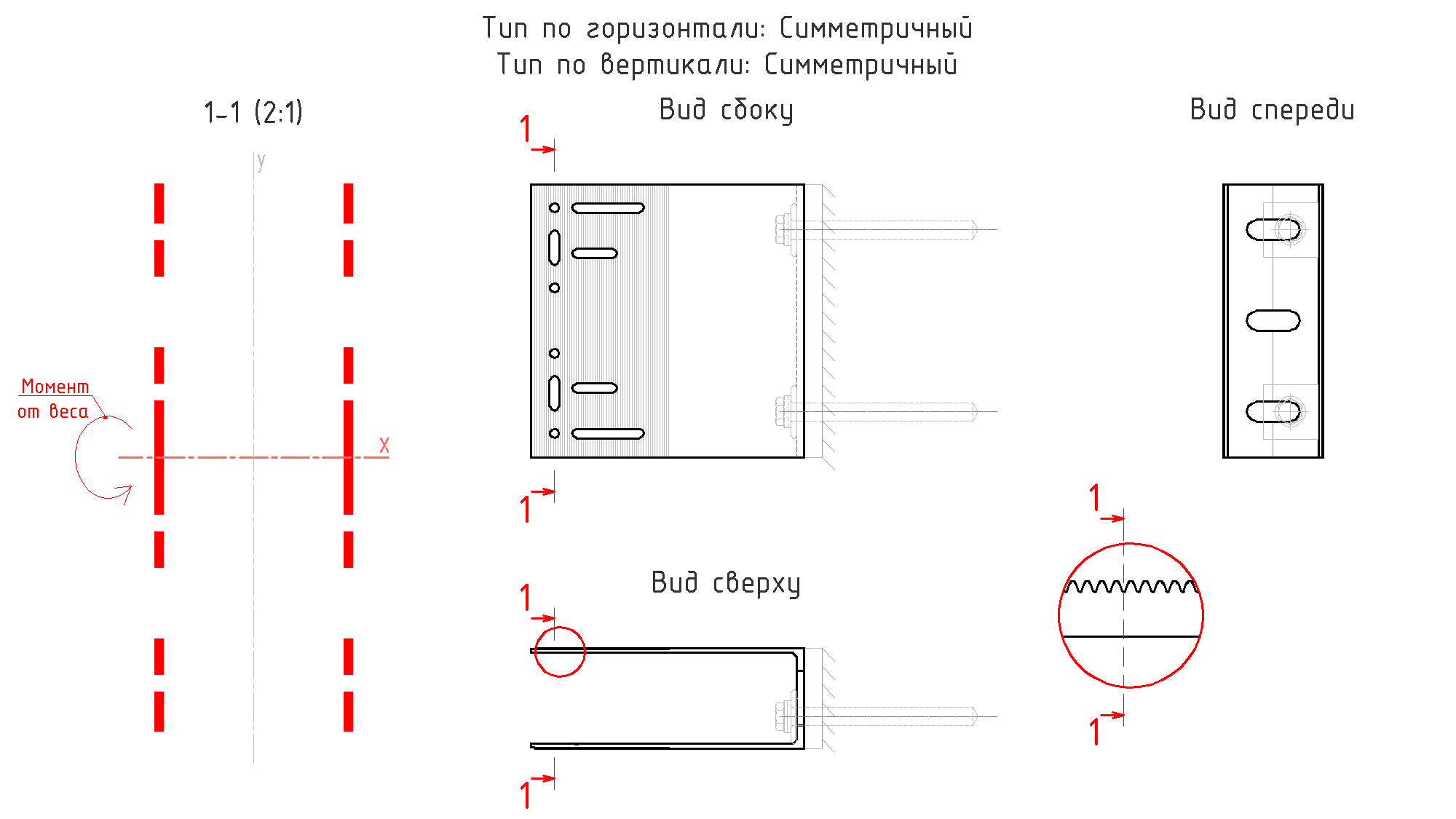

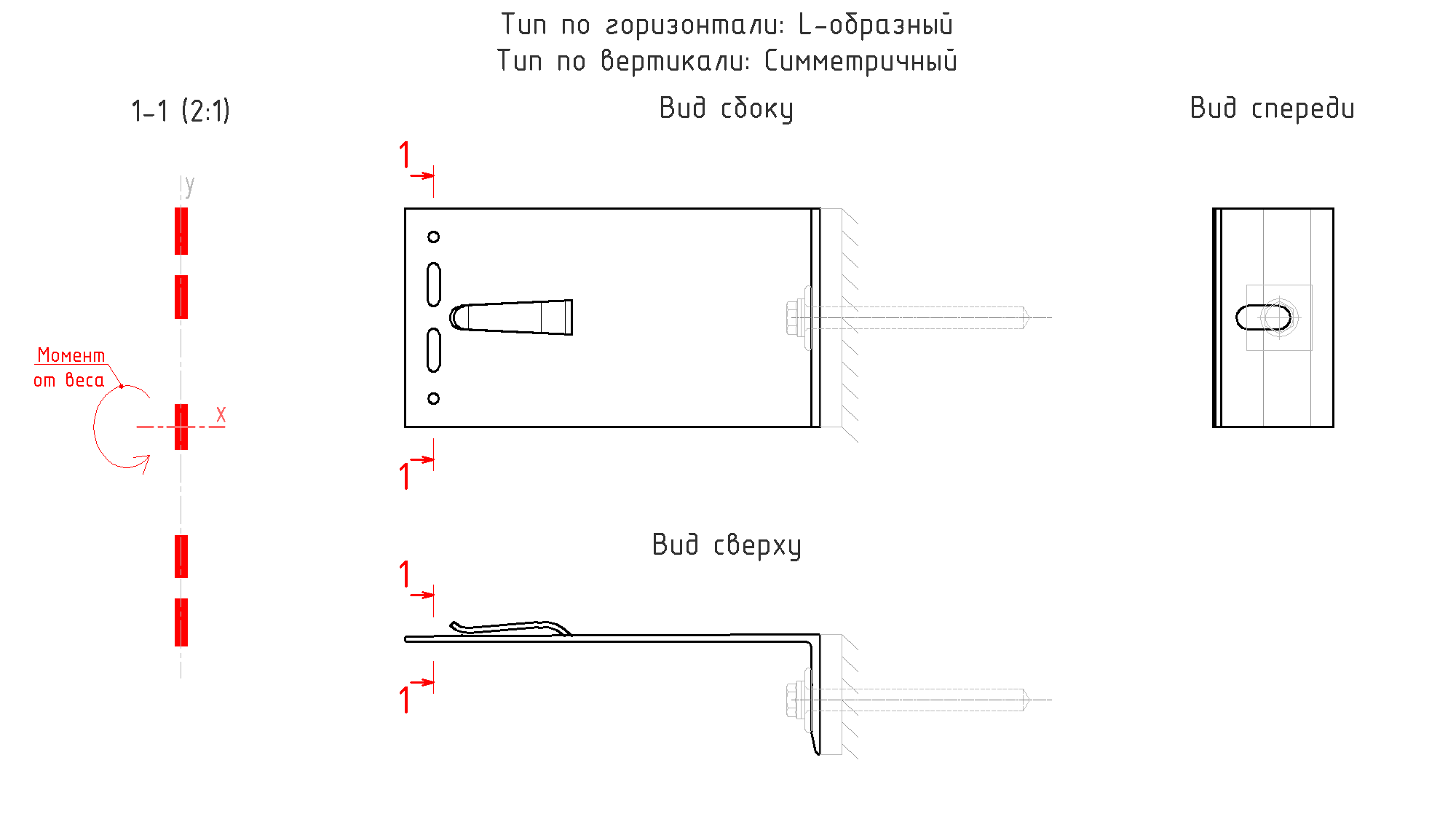

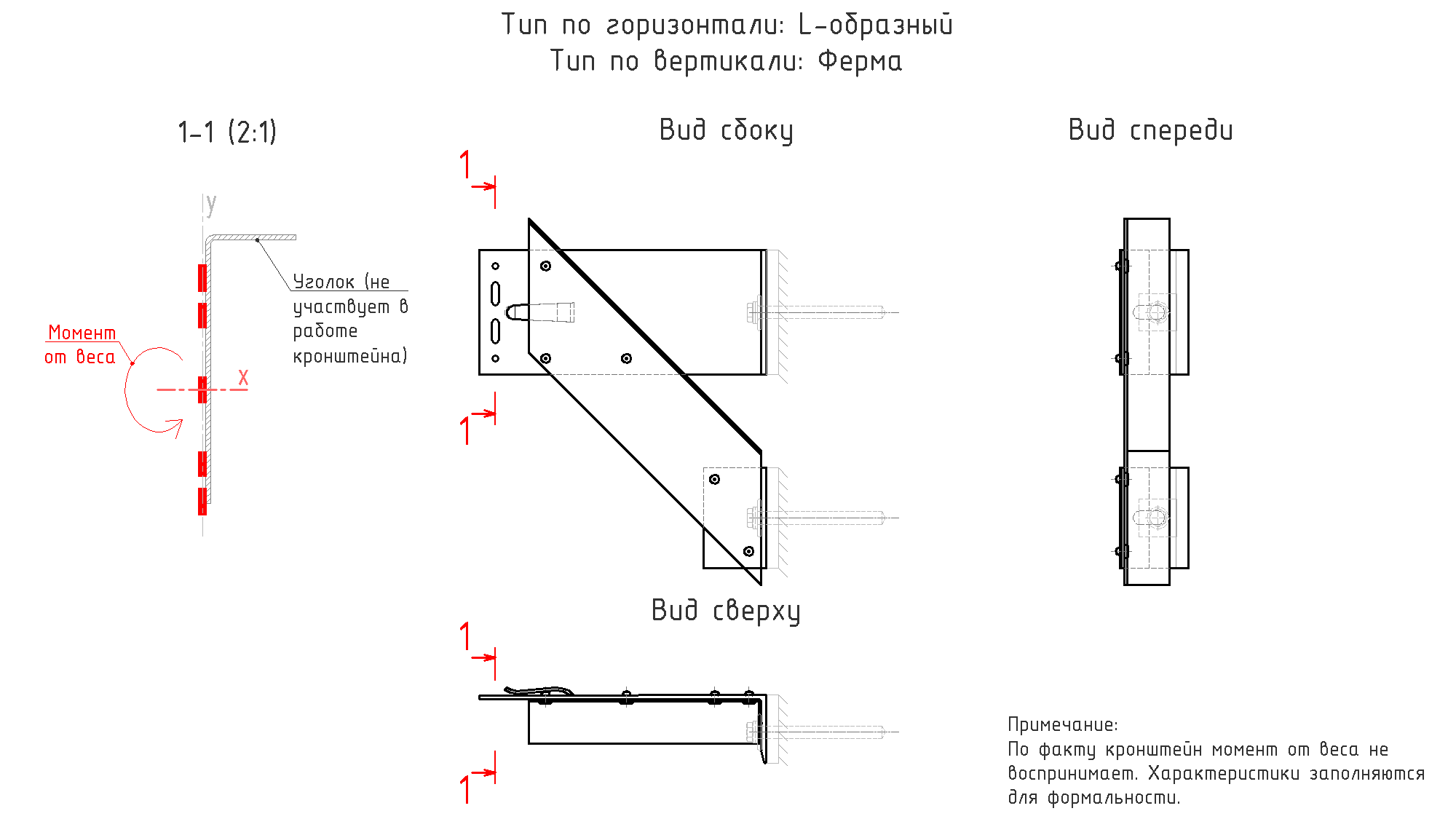

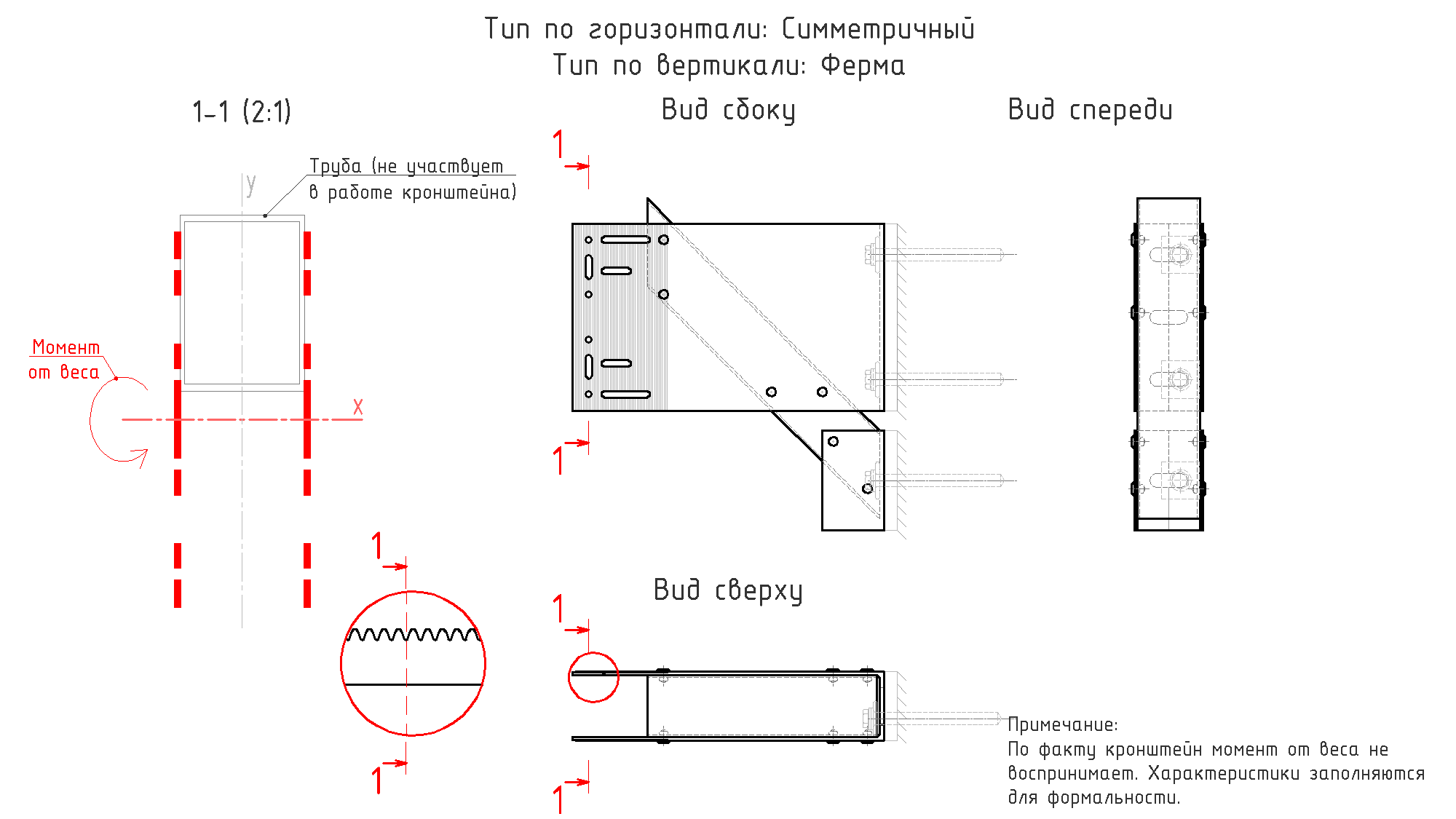

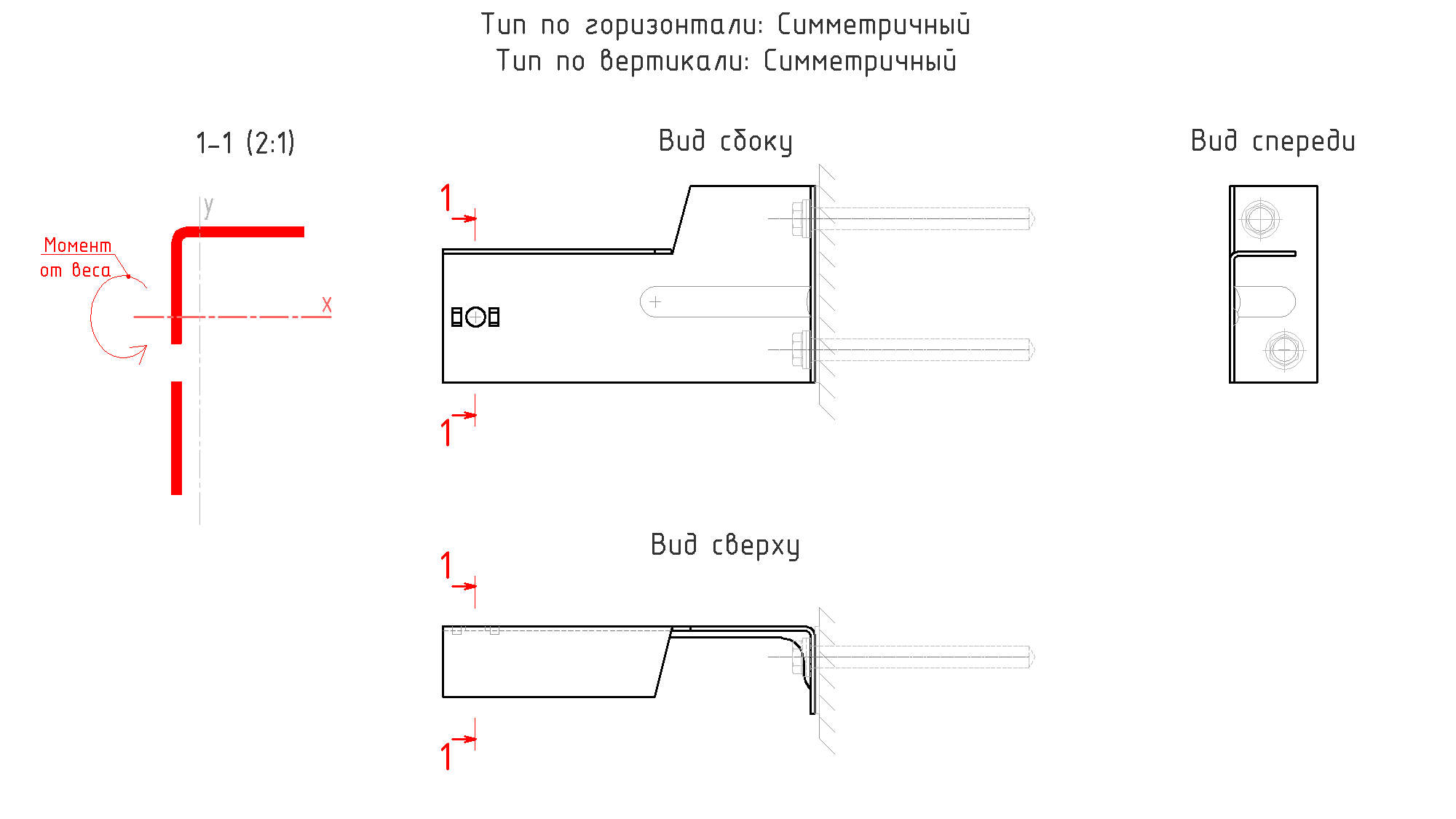

- Сечение 1-1 для расчёта Jx и Wx

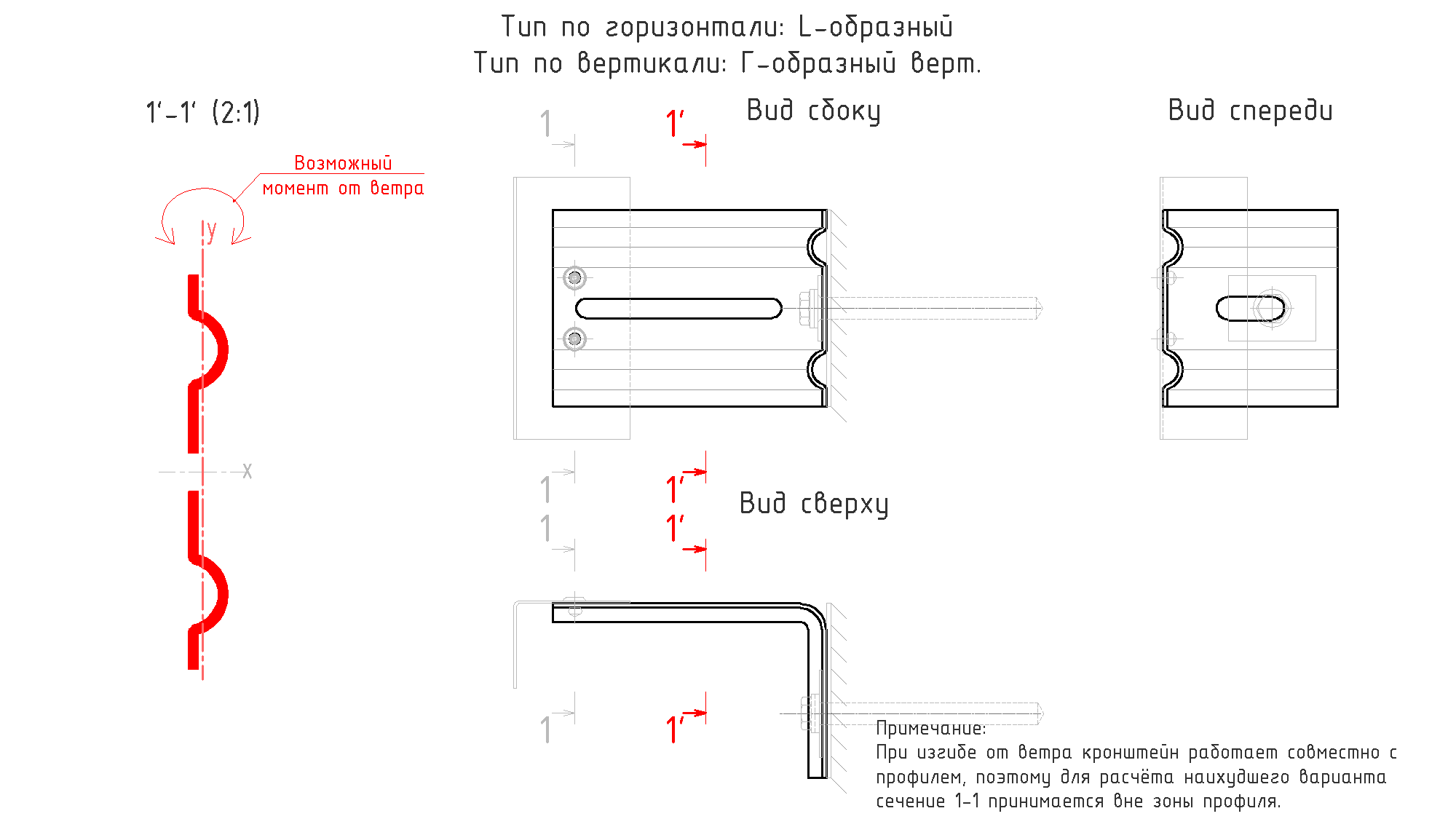

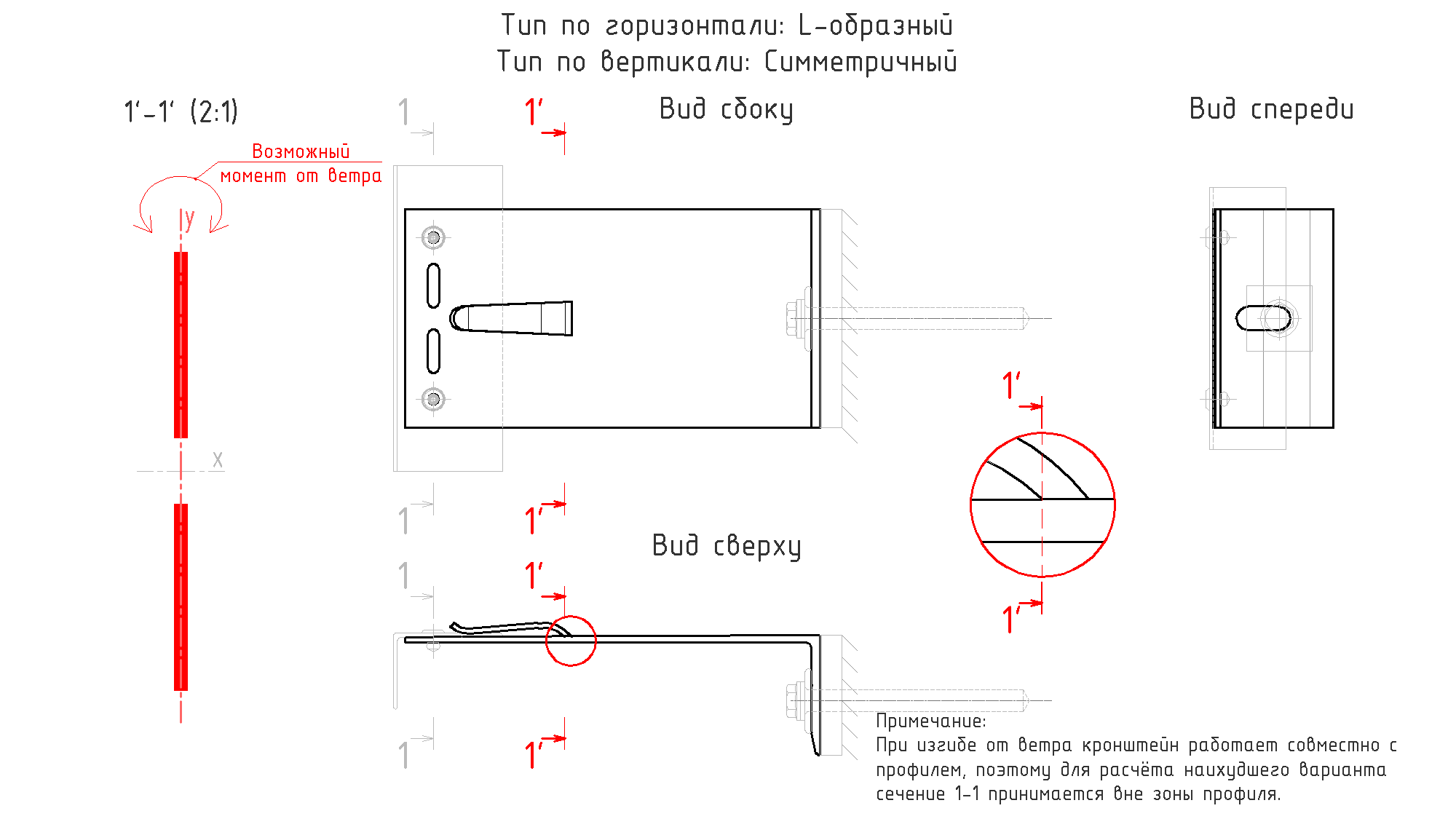

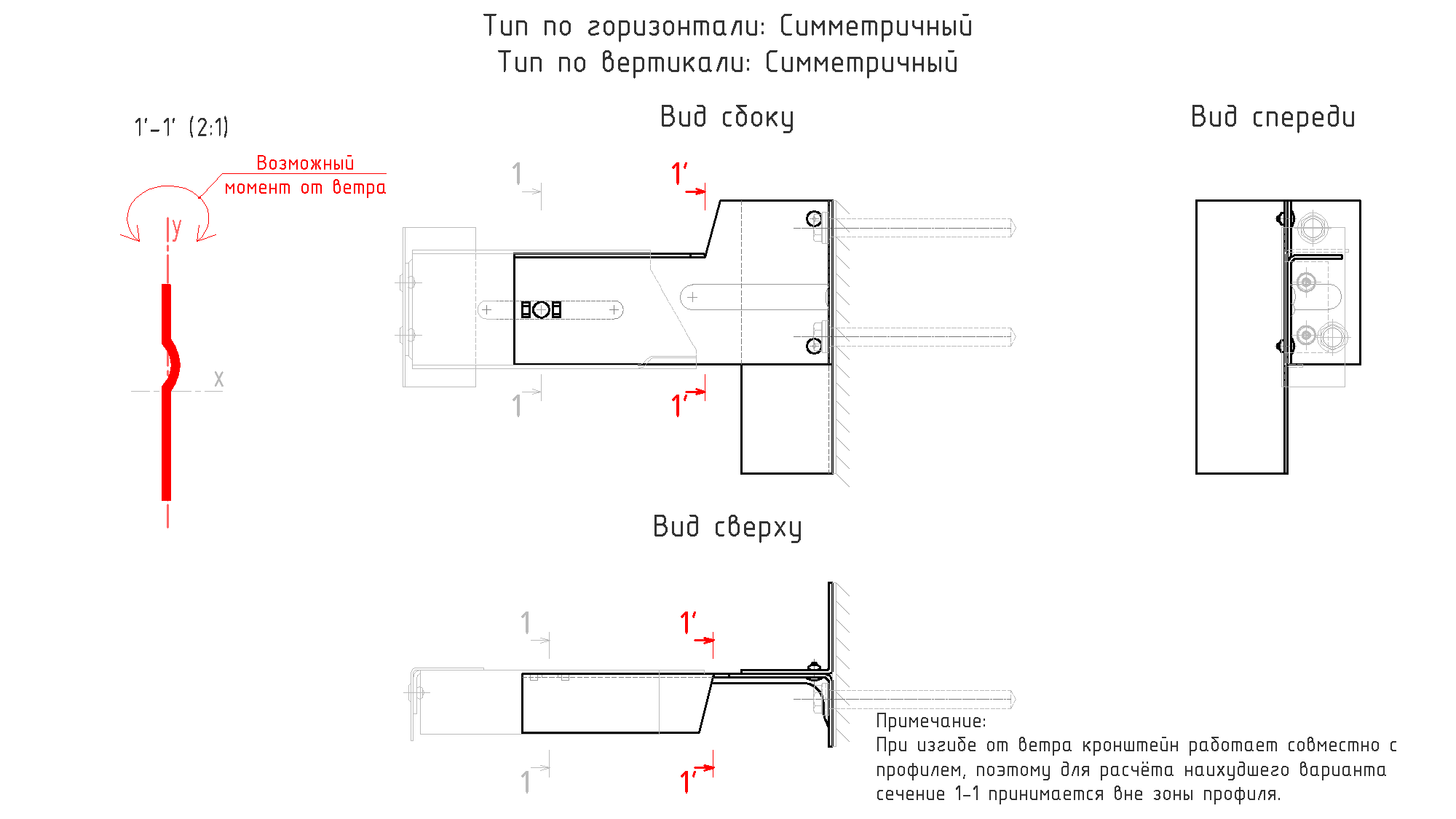

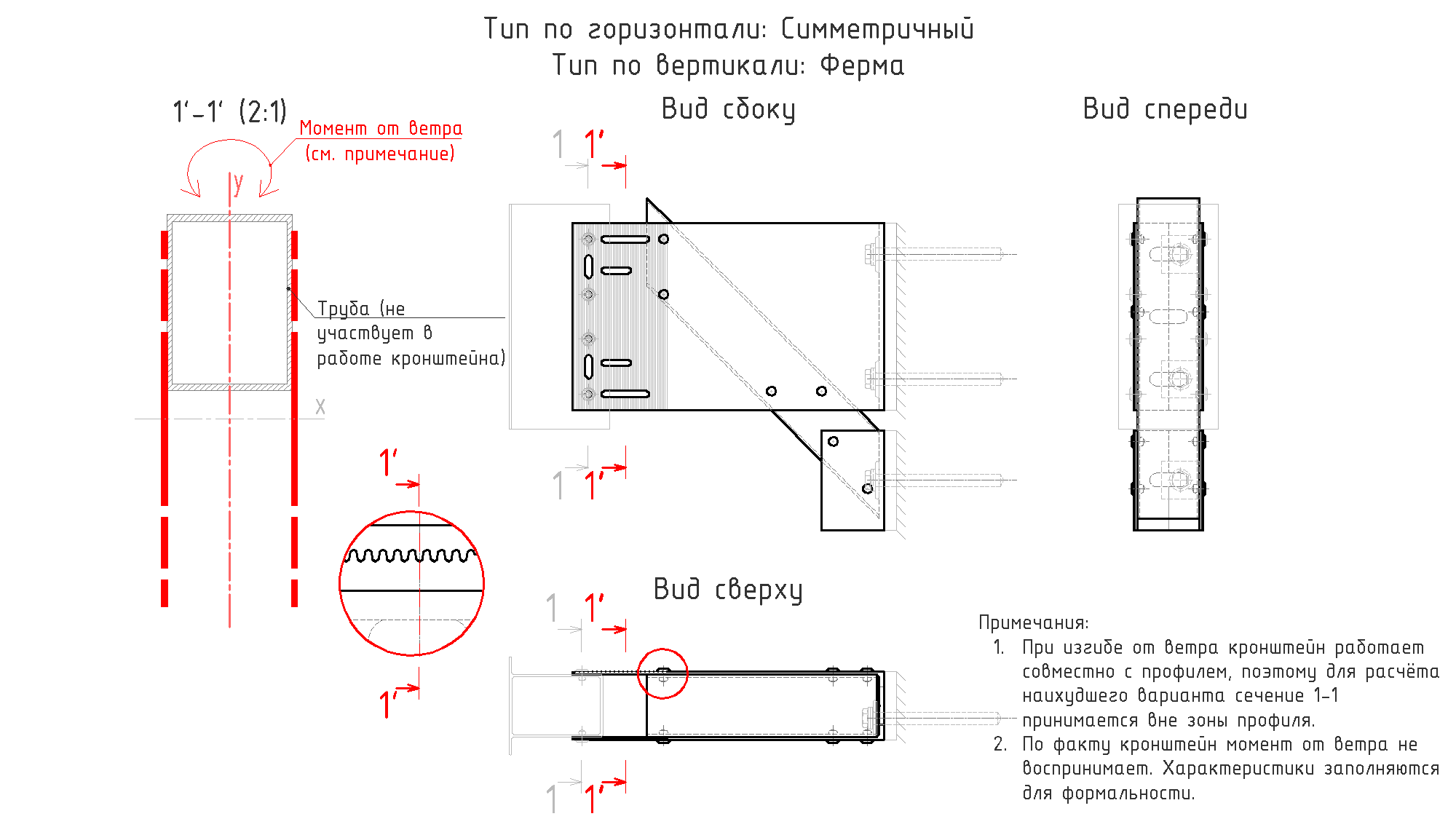

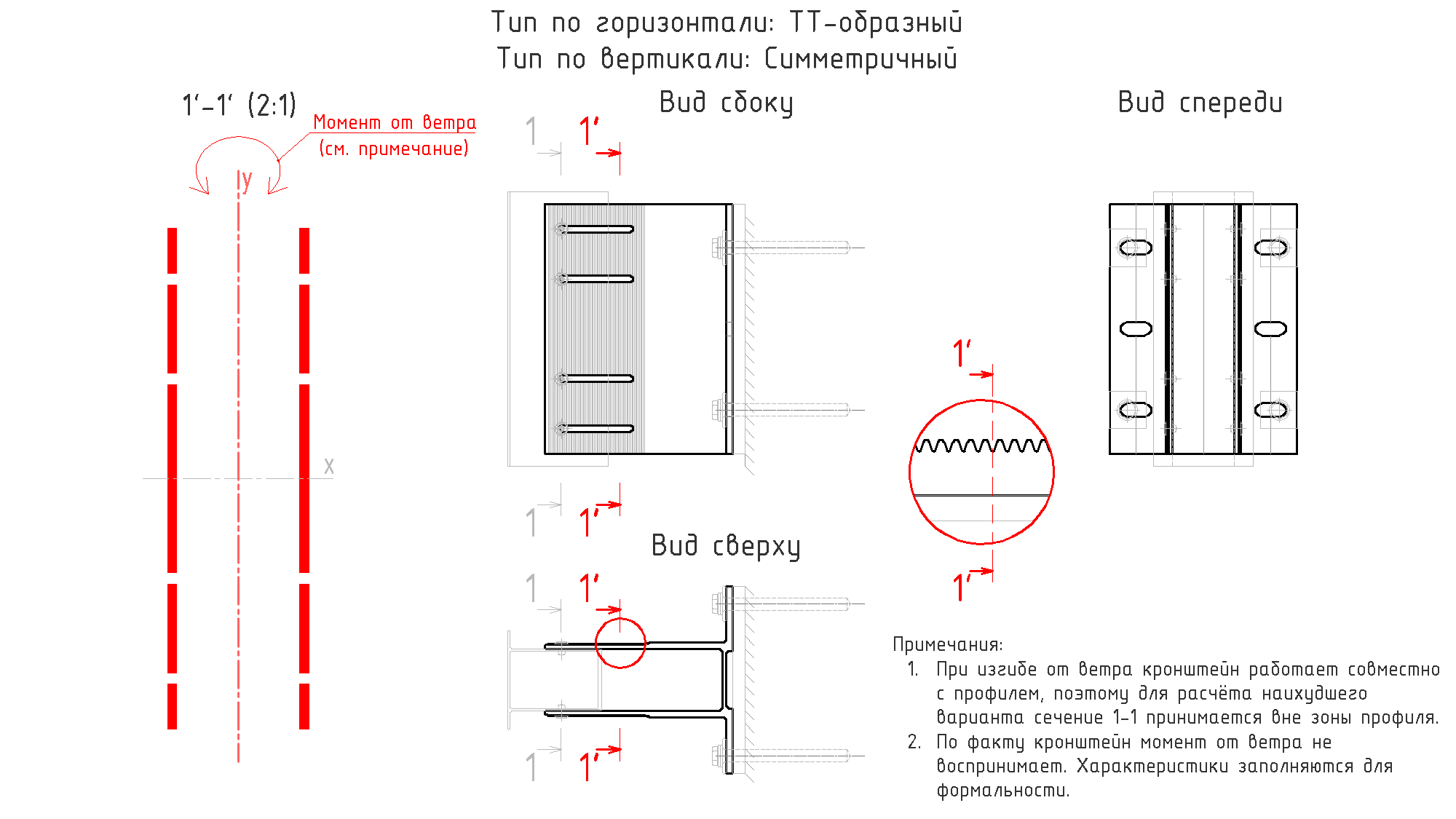

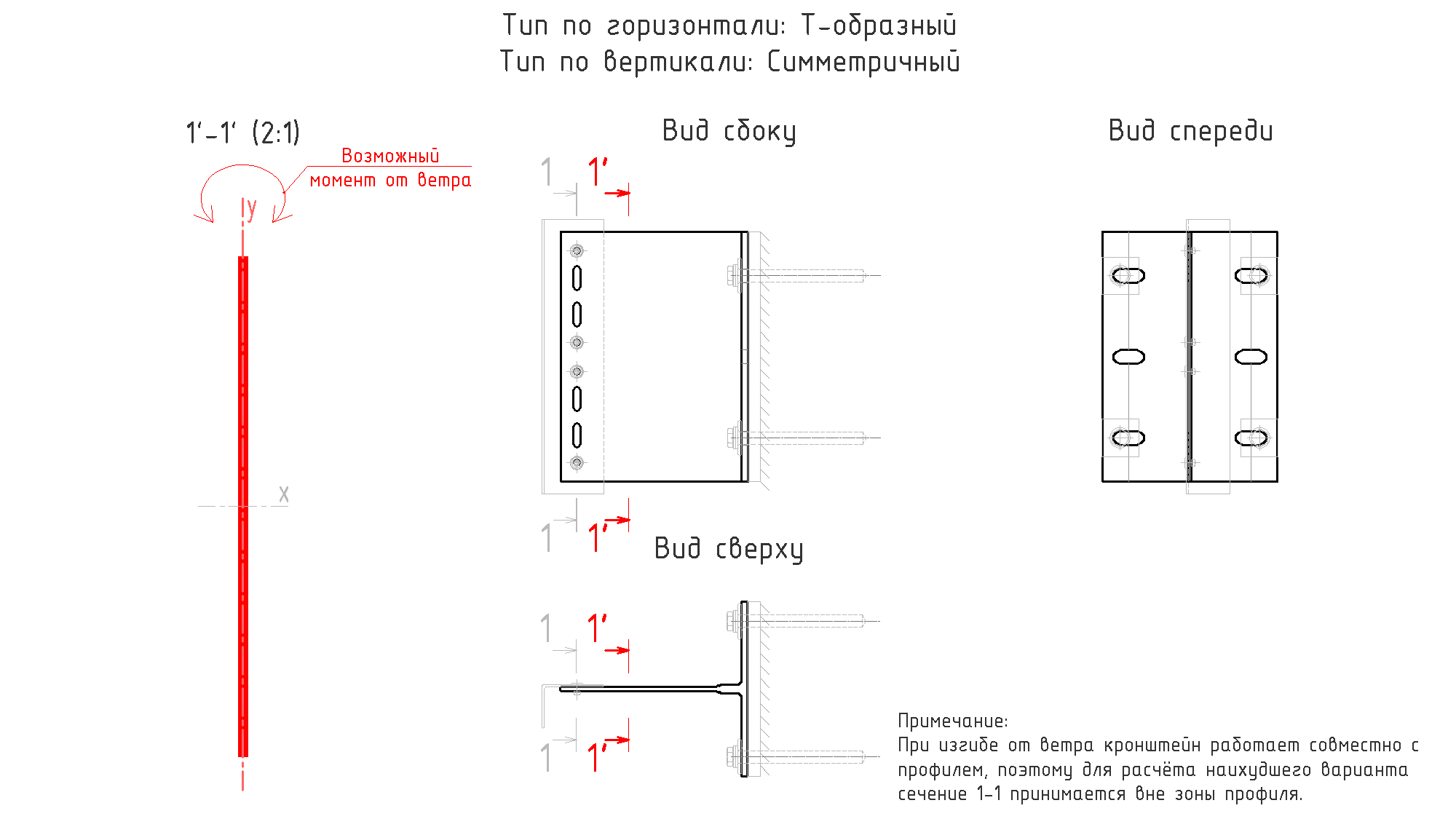

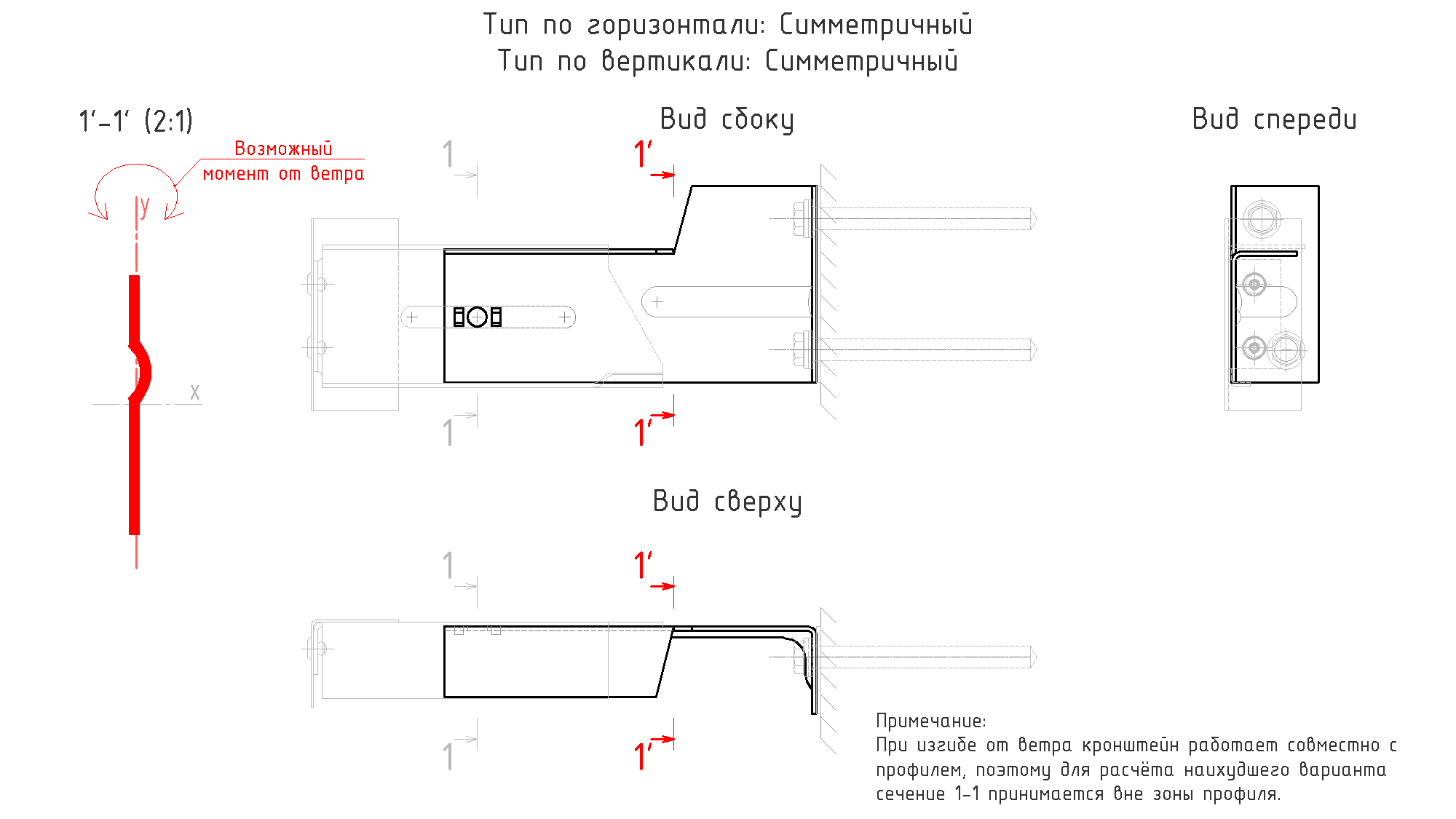

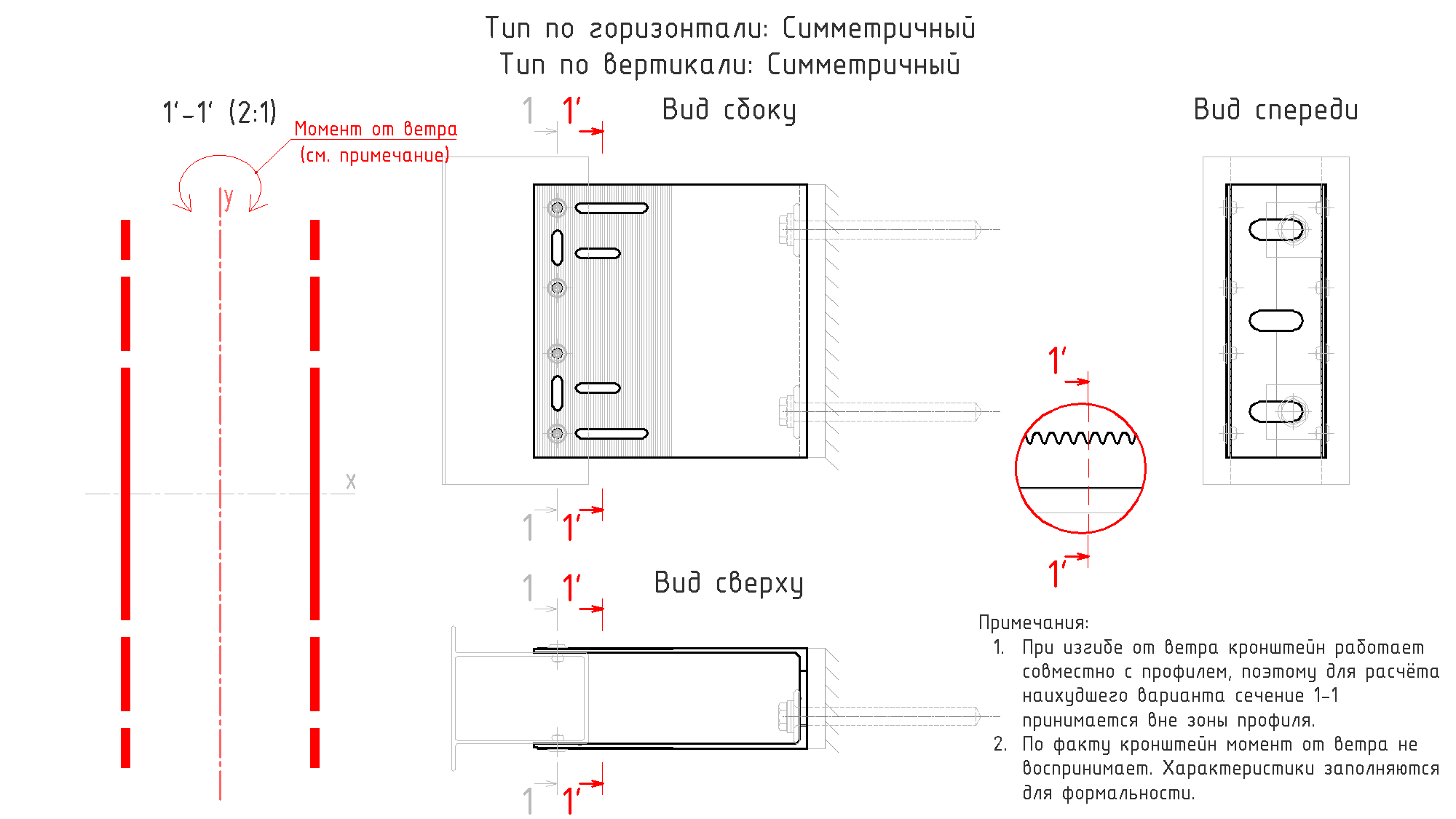

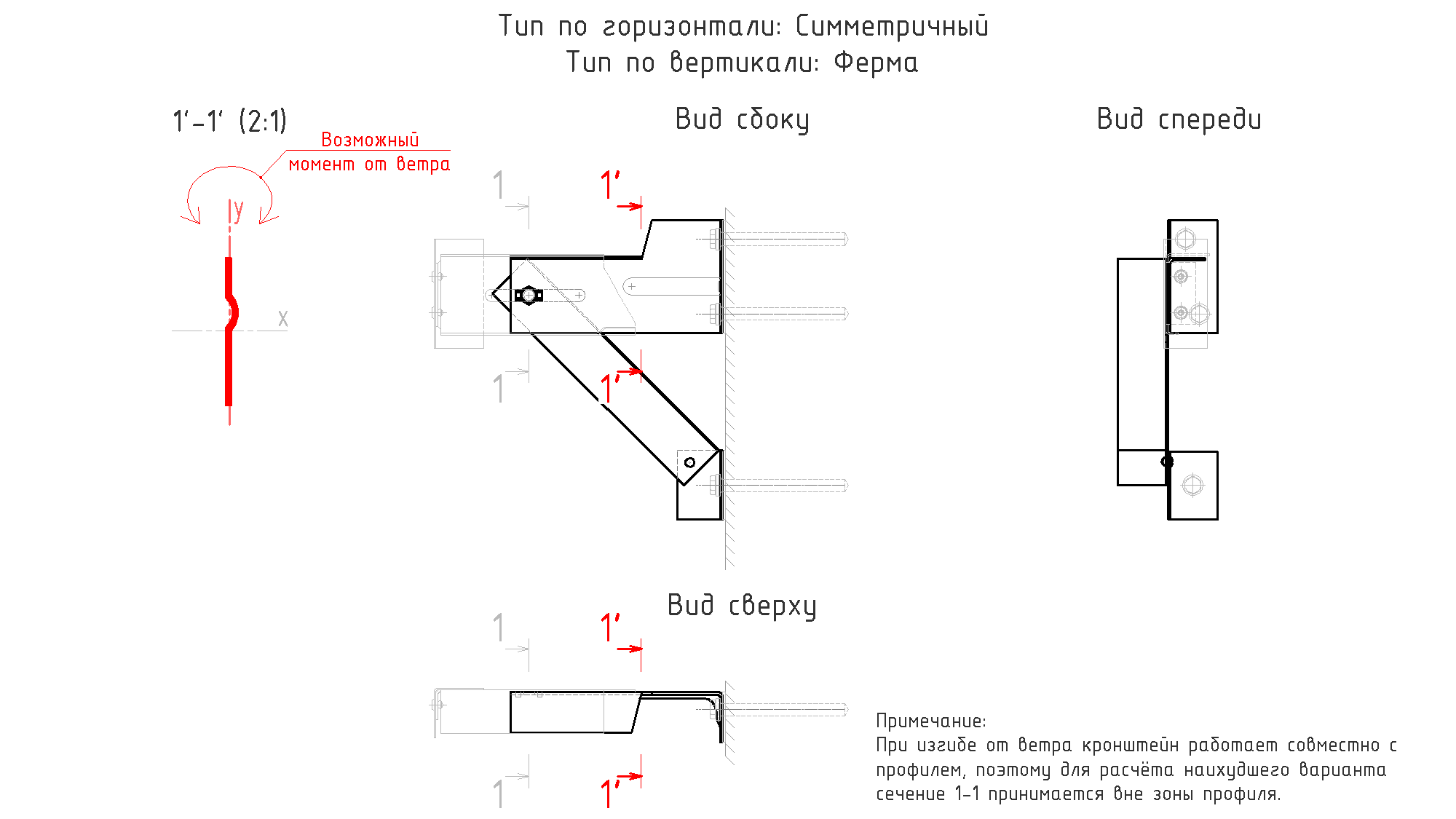

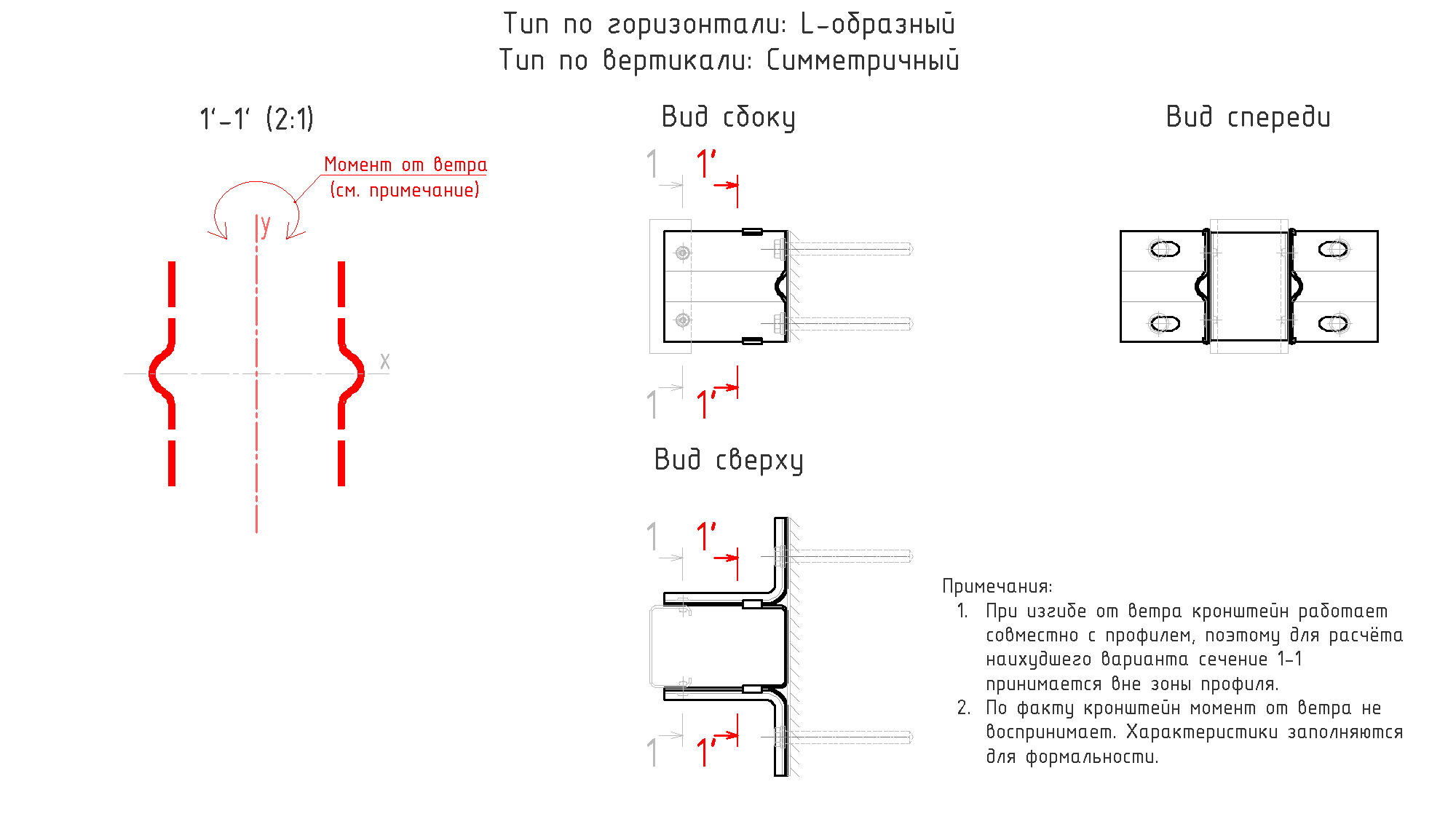

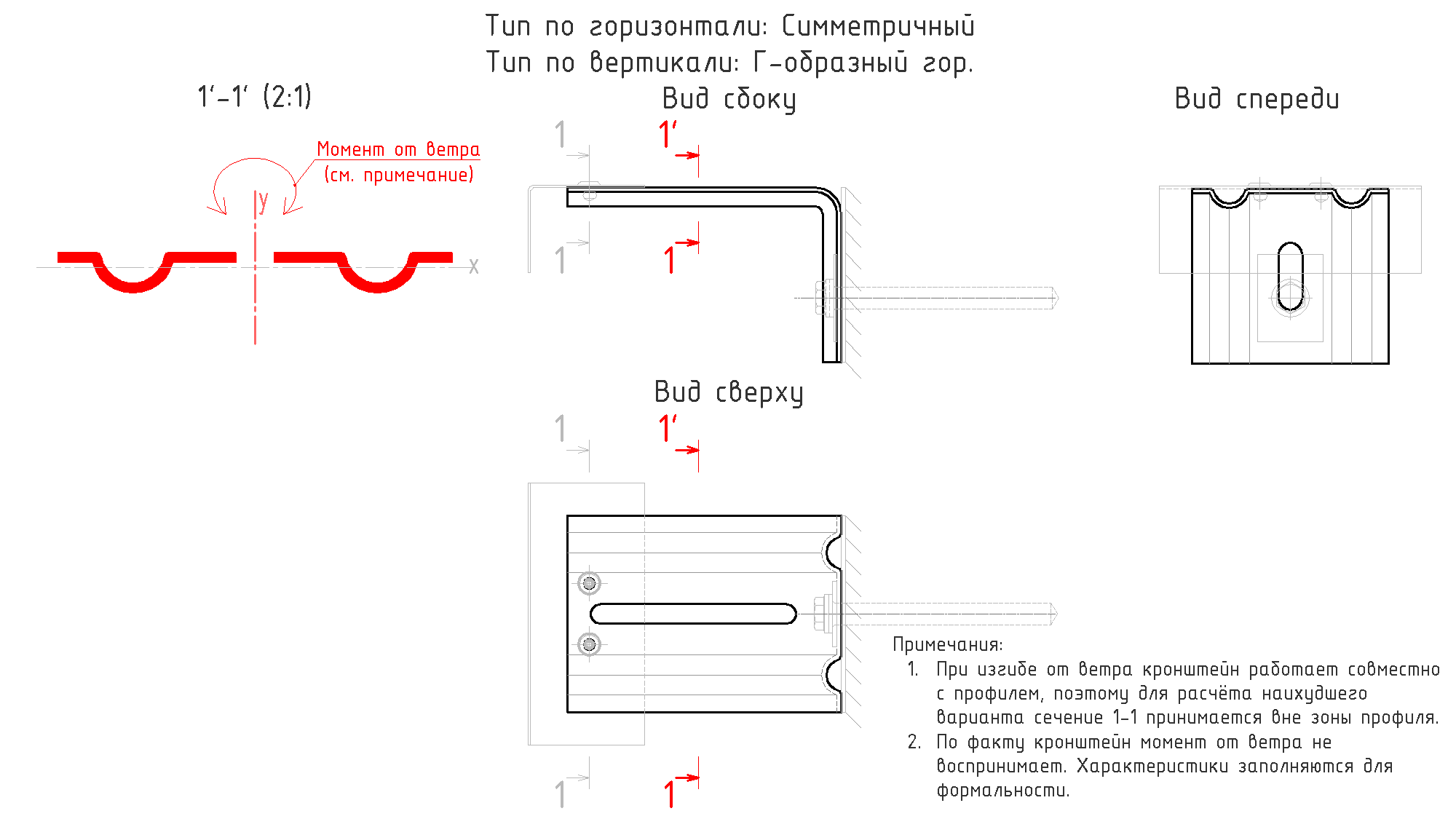

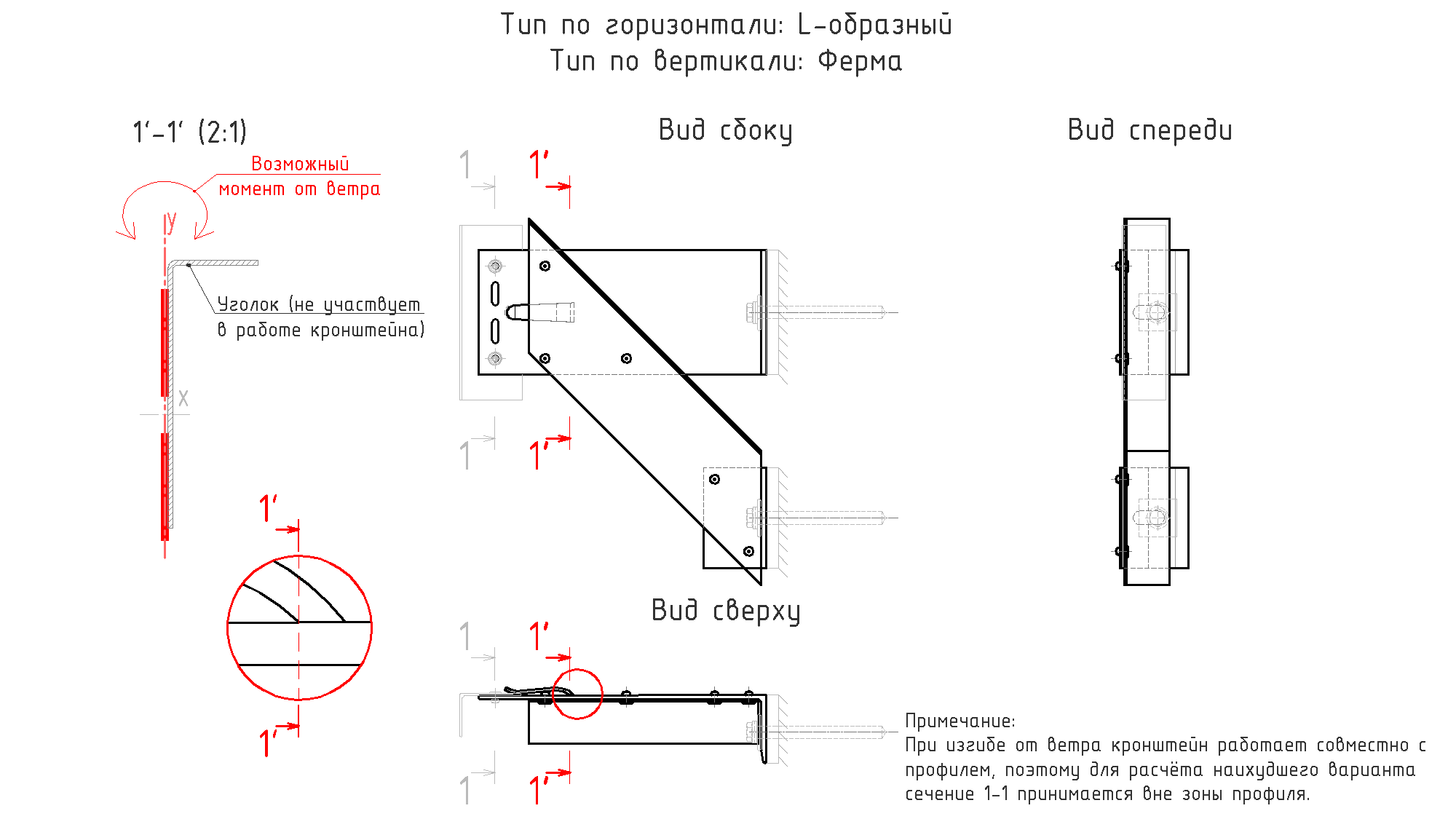

- Сечение 1'-1' для расчёта Jy и Wy

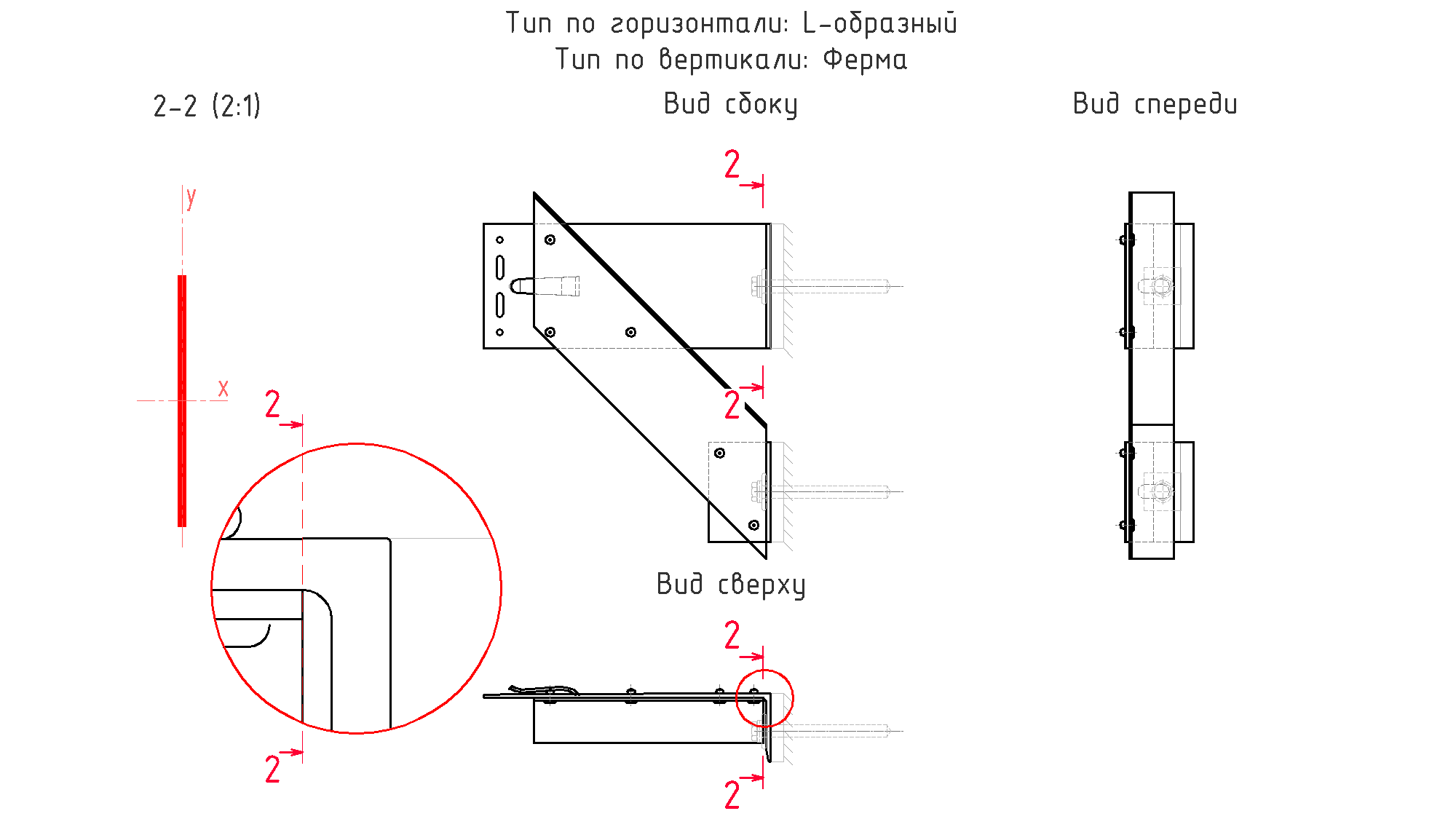

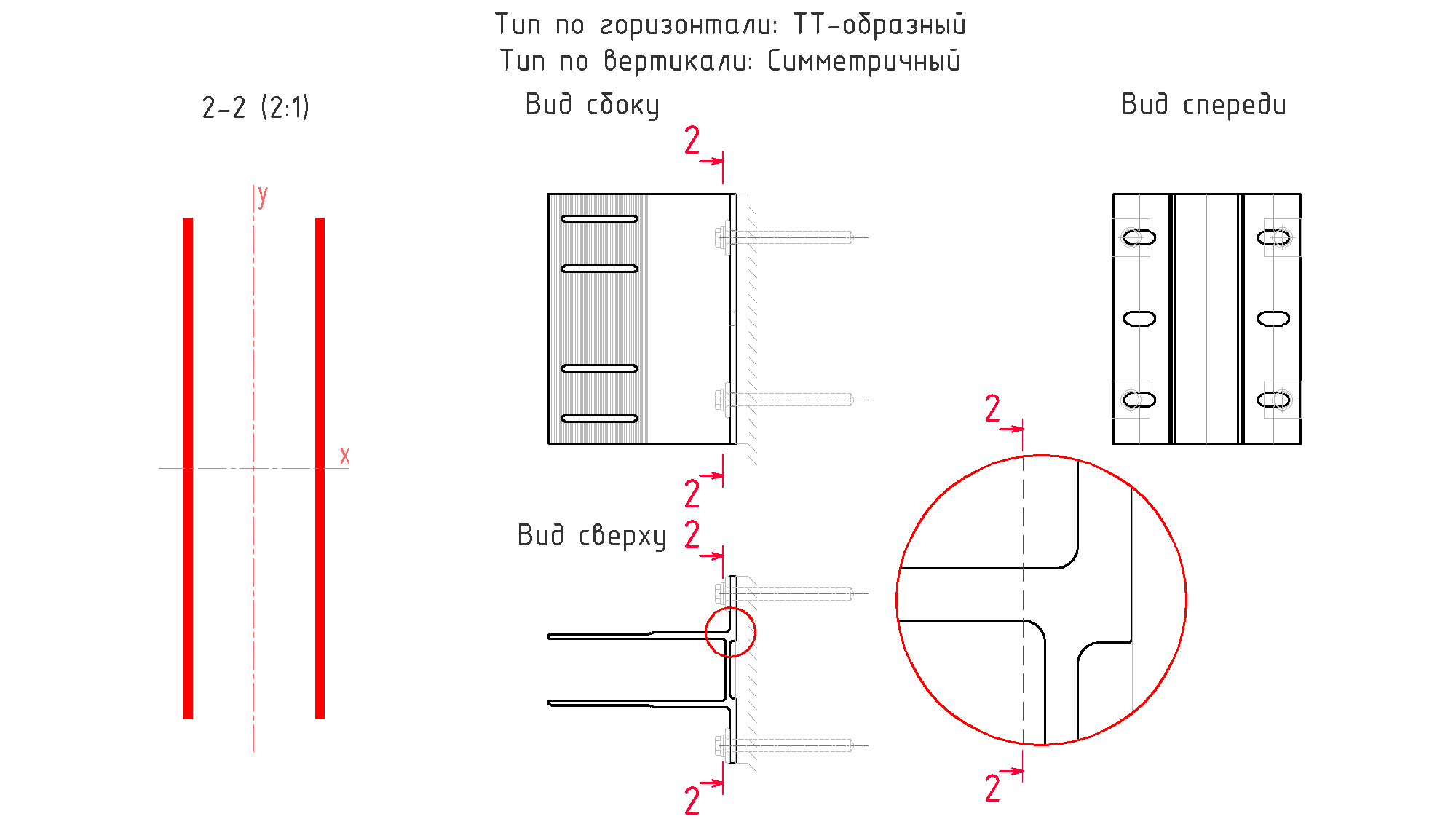

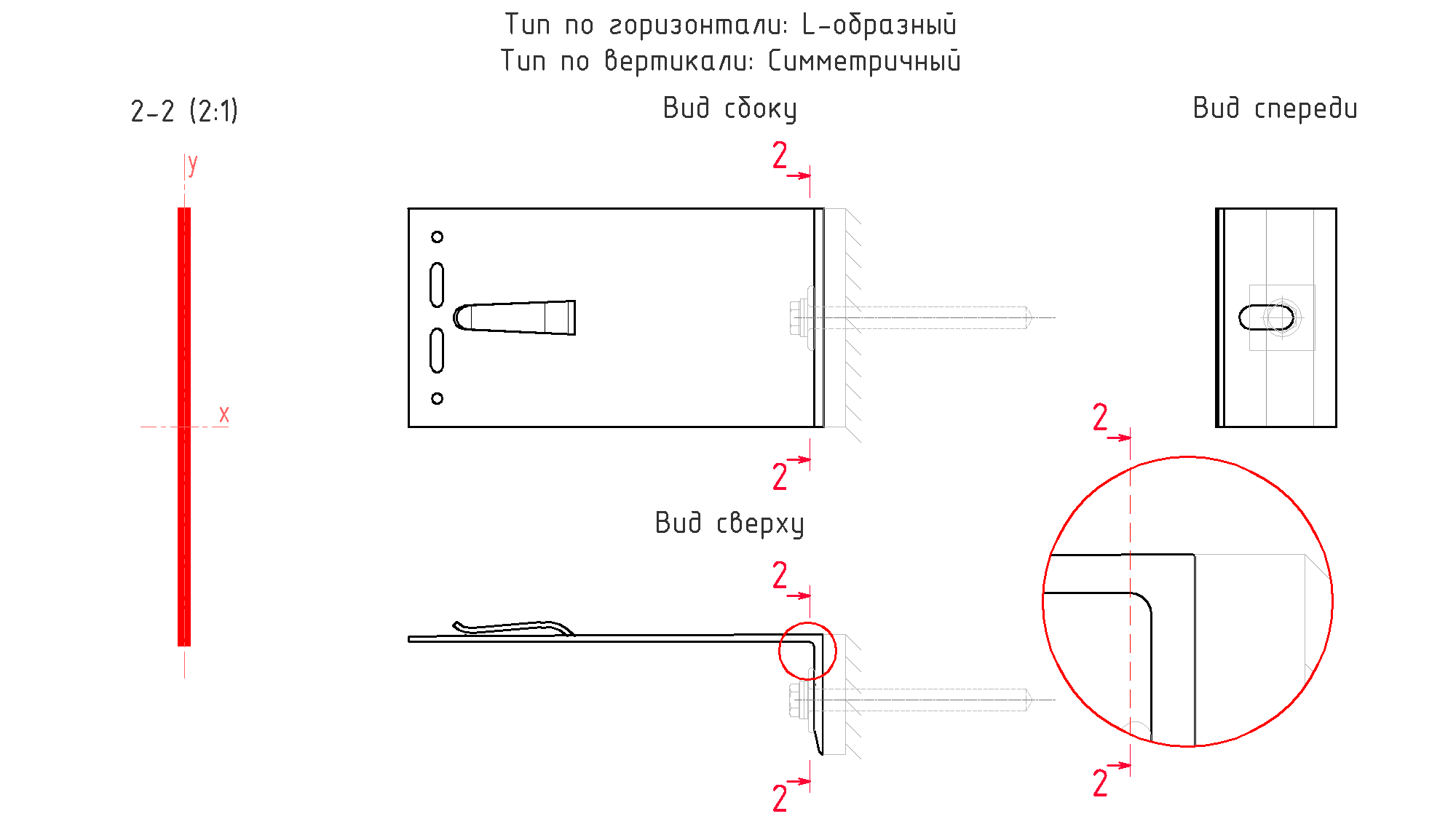

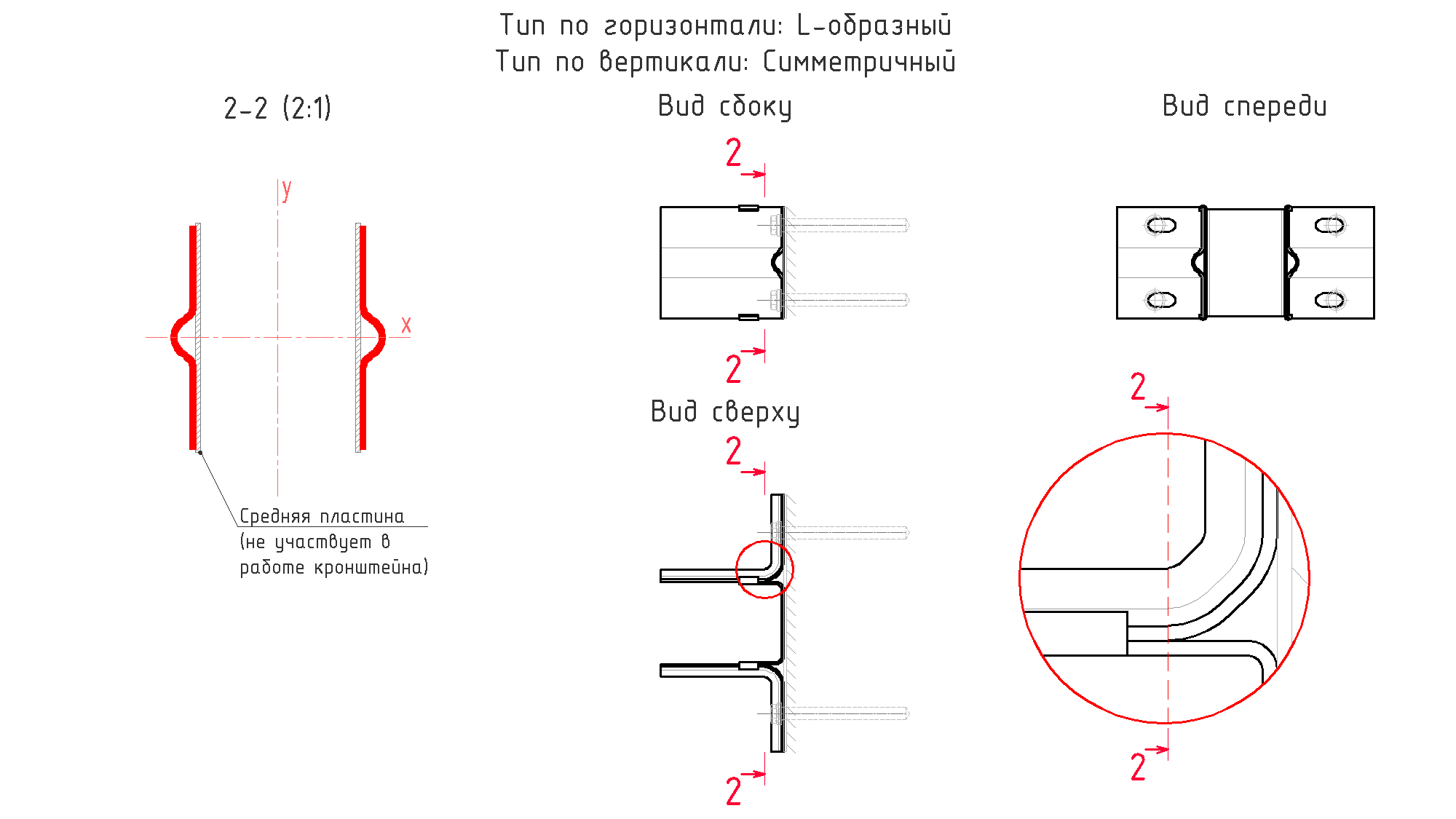

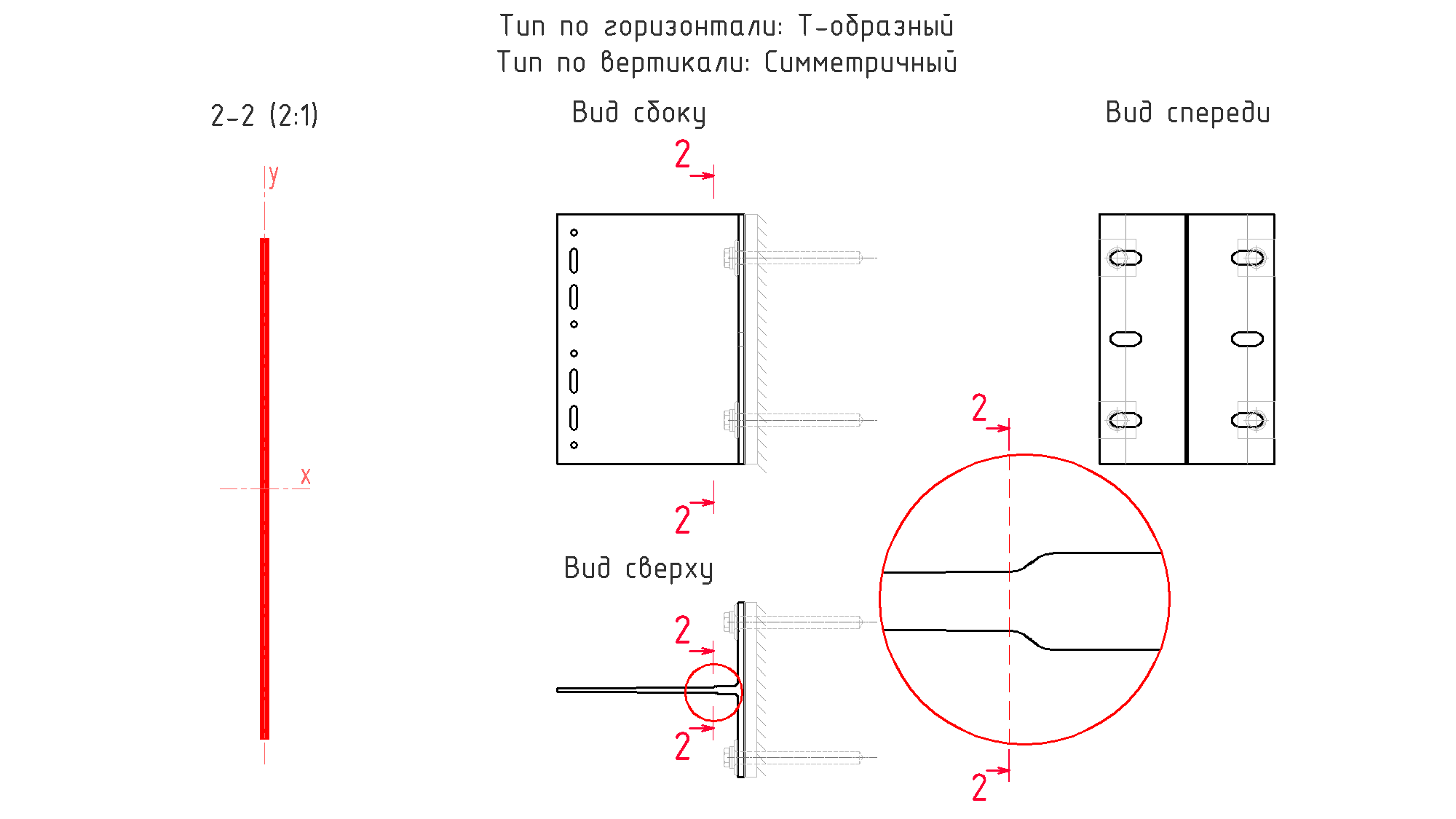

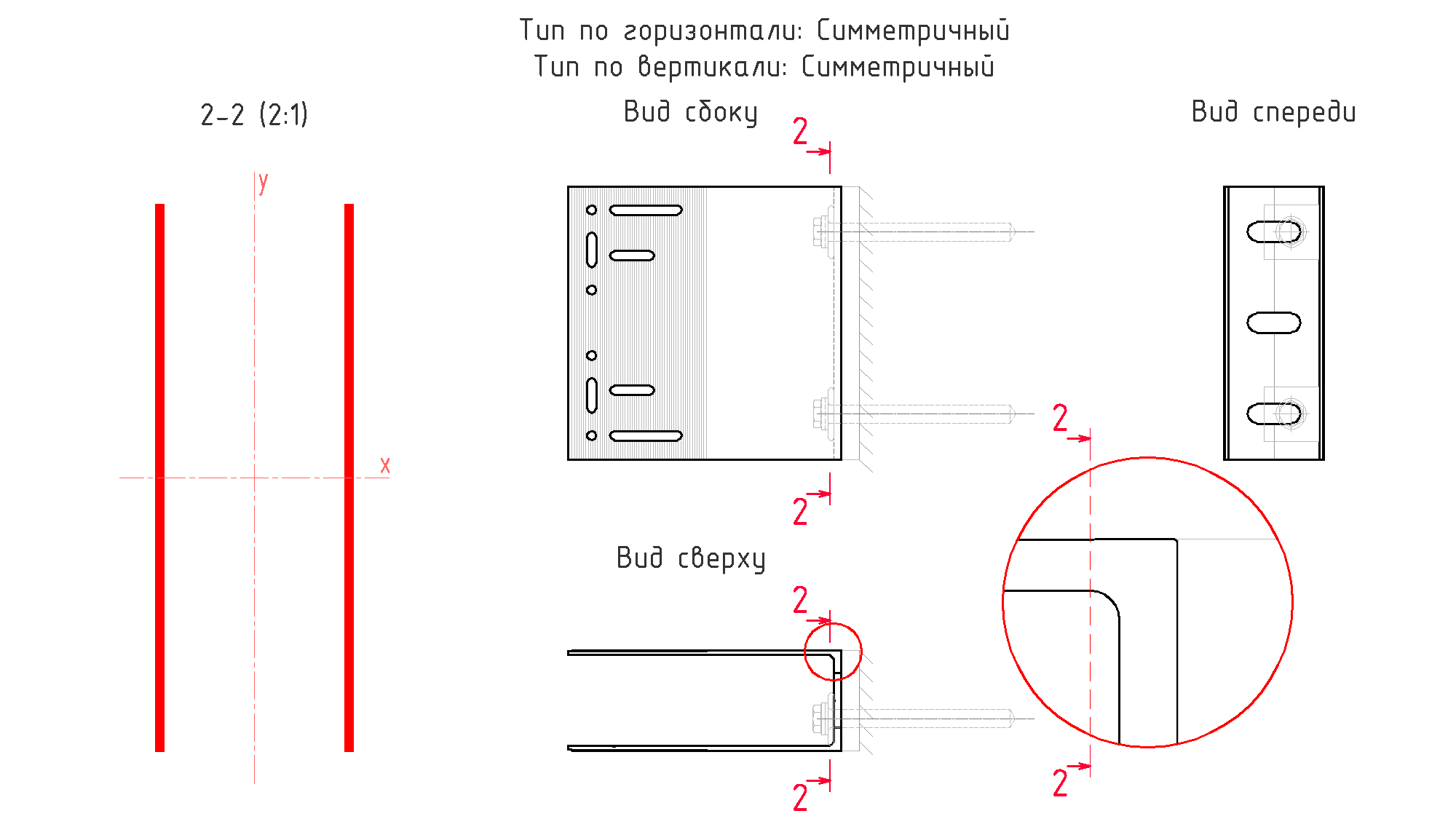

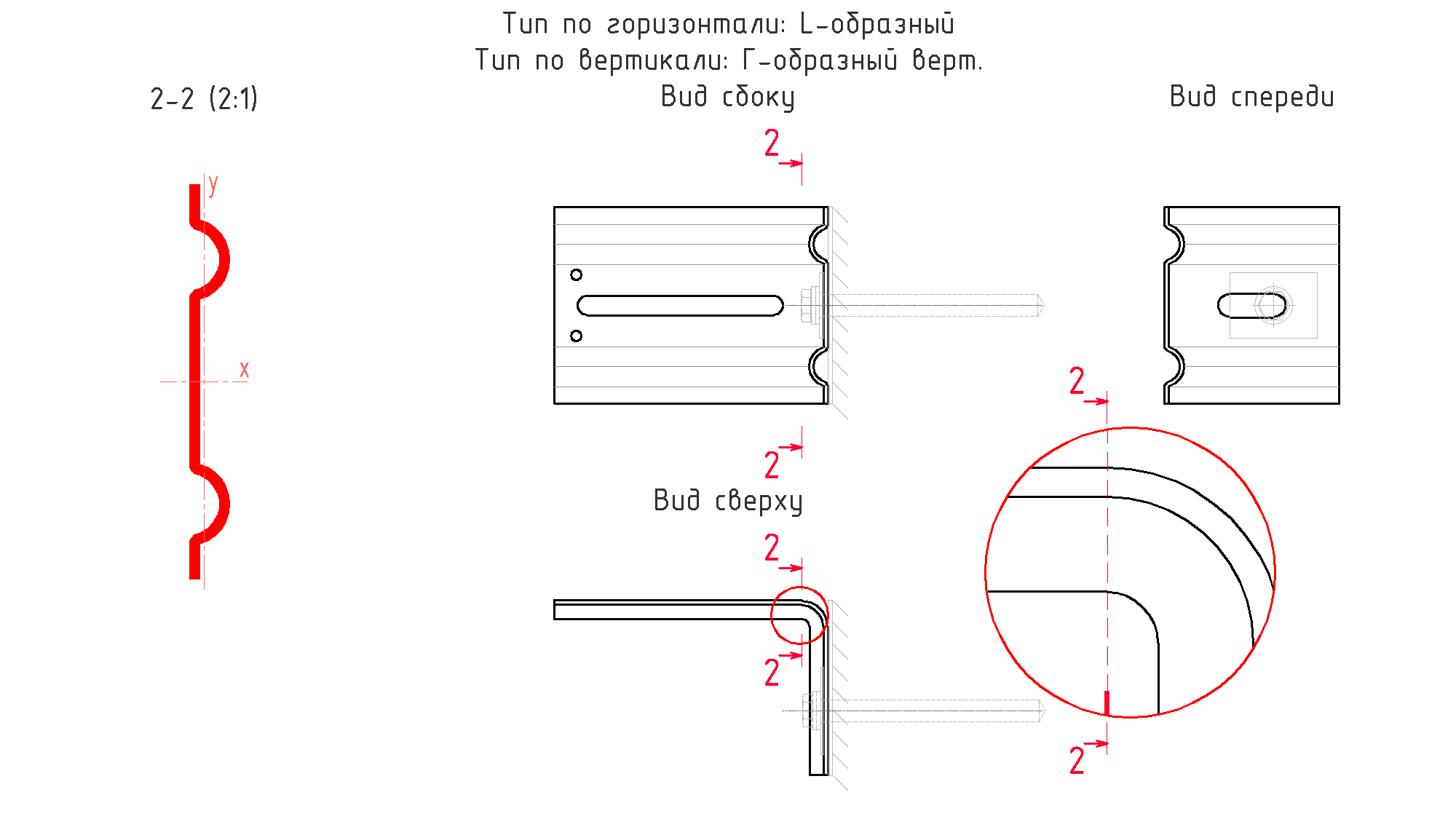

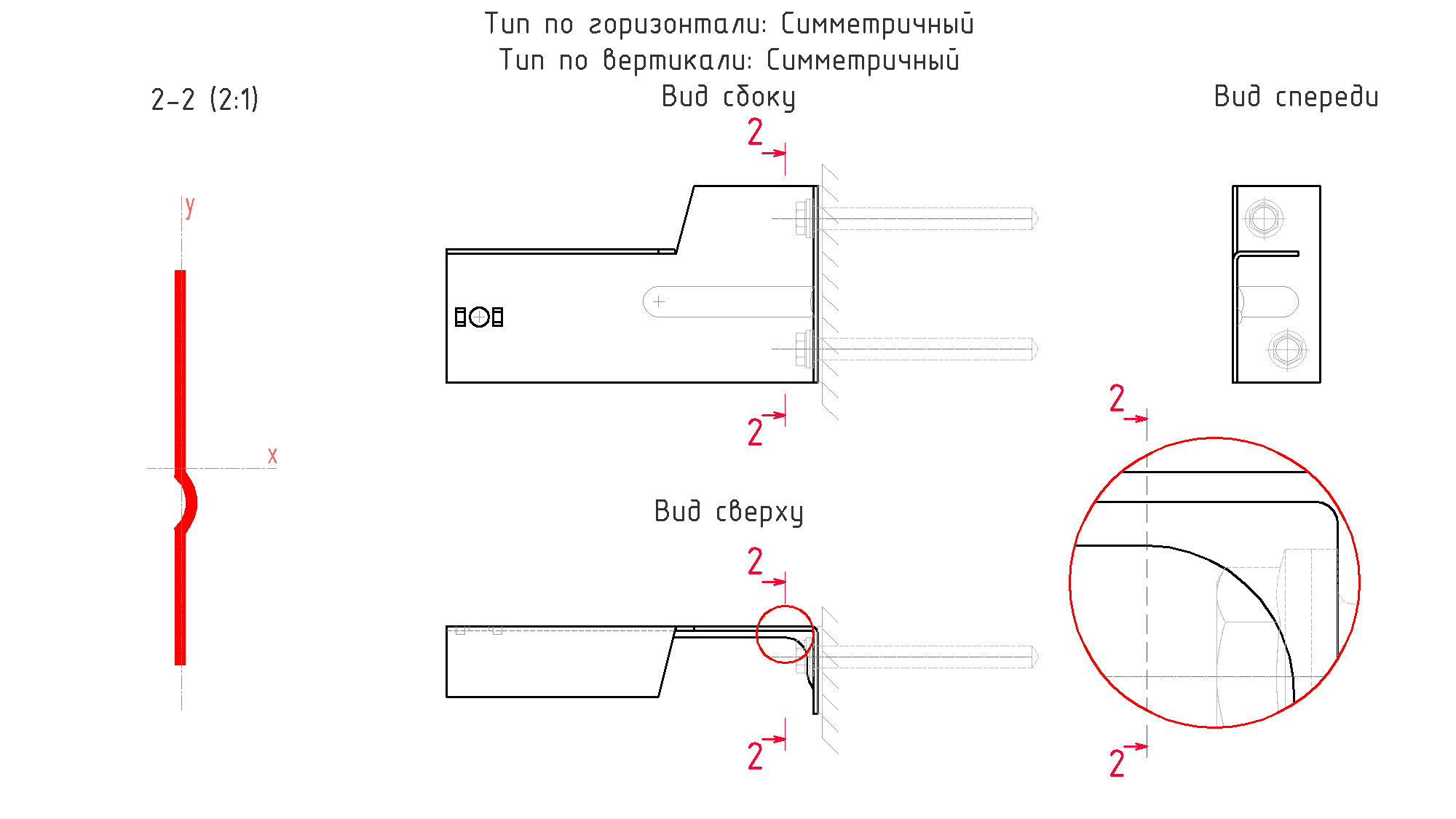

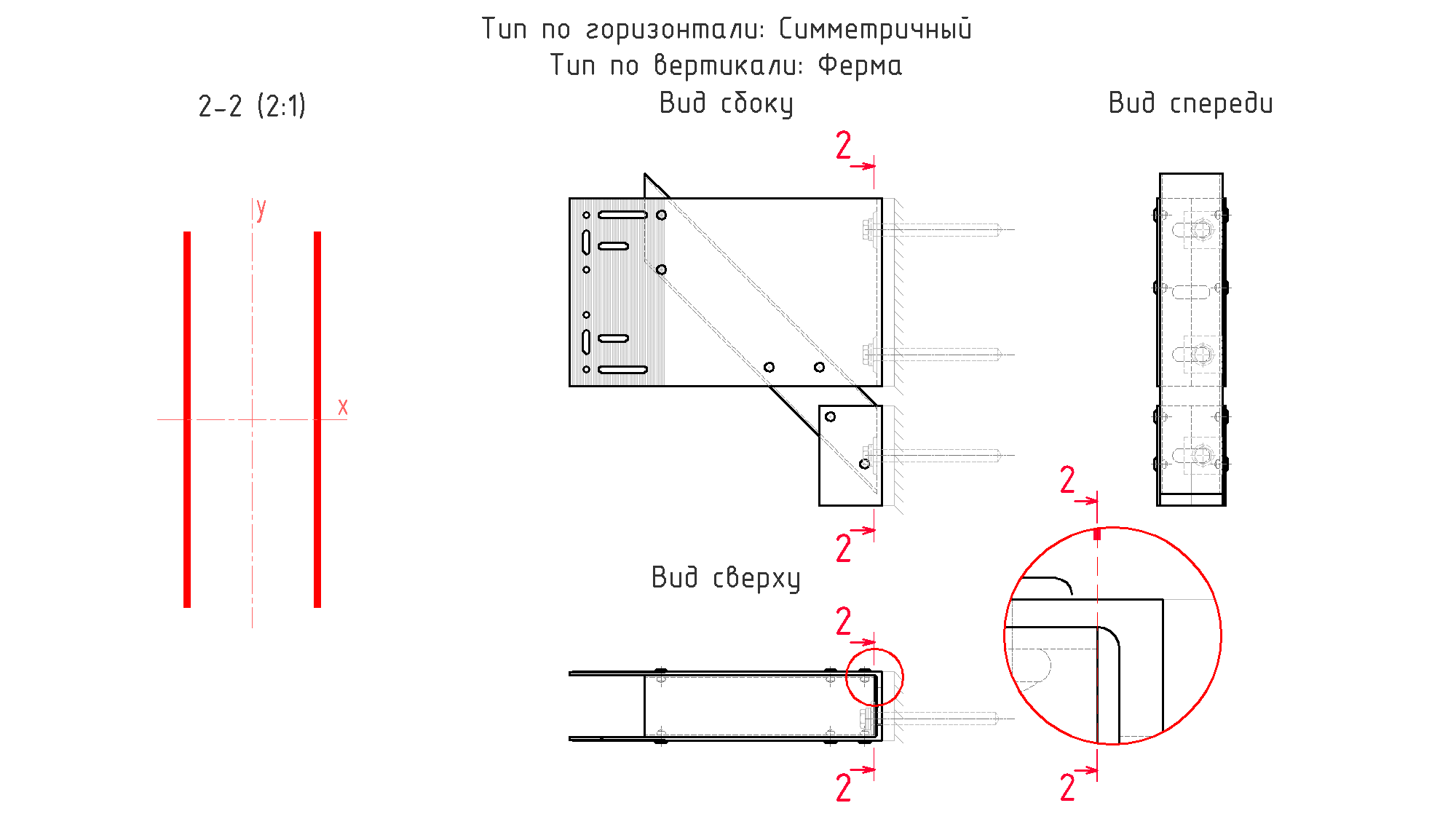

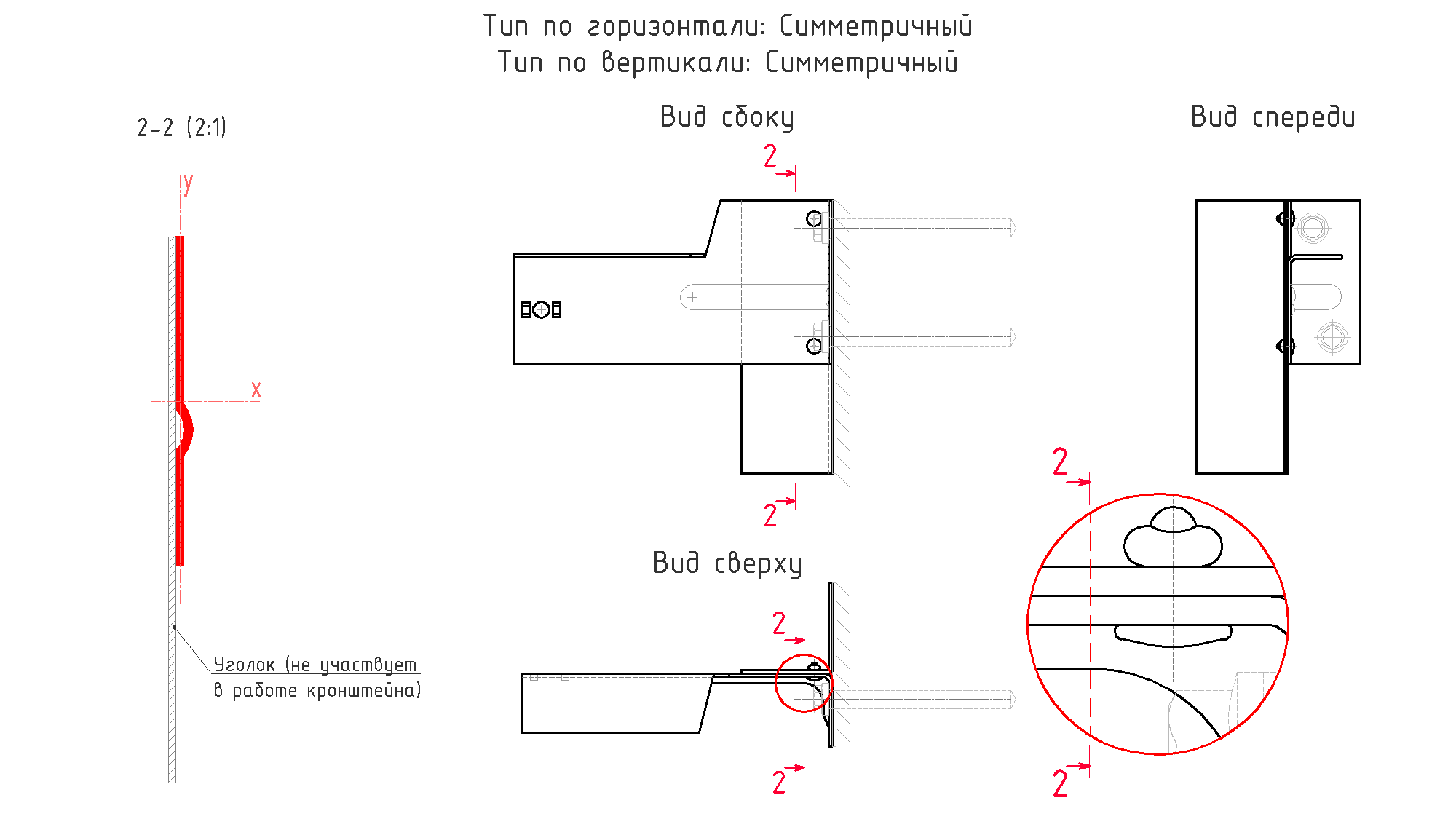

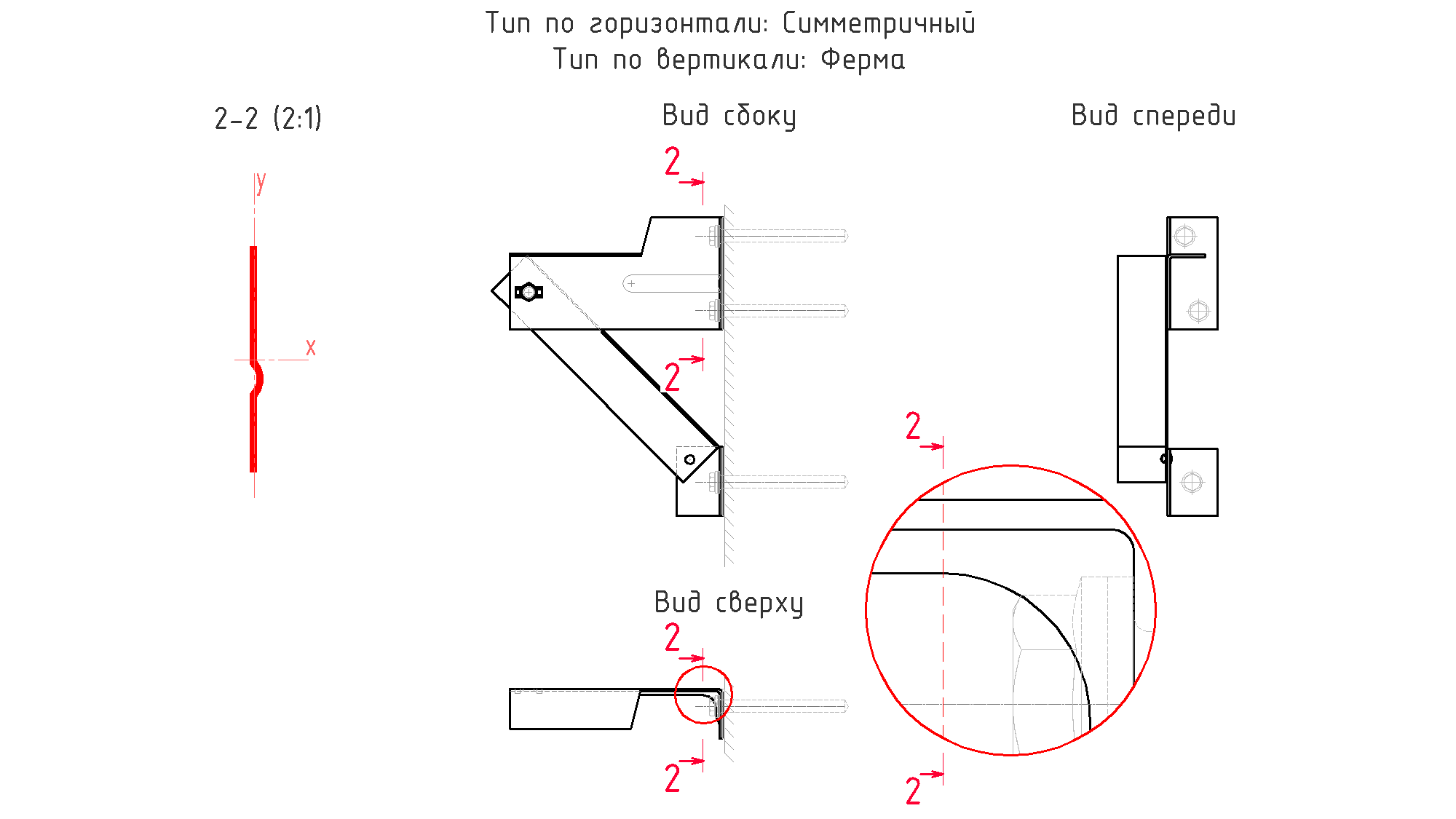

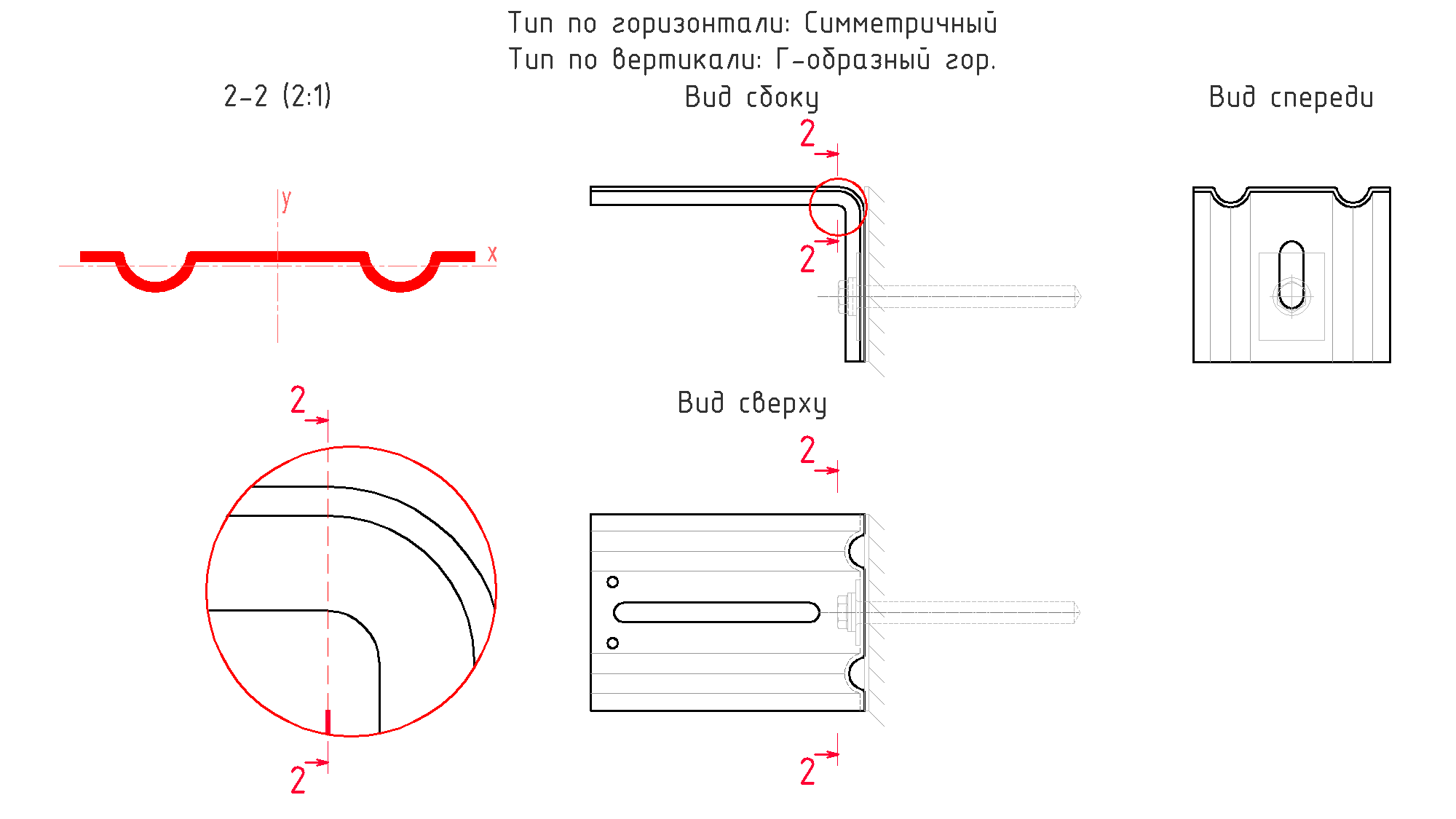

- Сечение 2-2 (одинаковое для Jx, Wx, Jy и Wy)

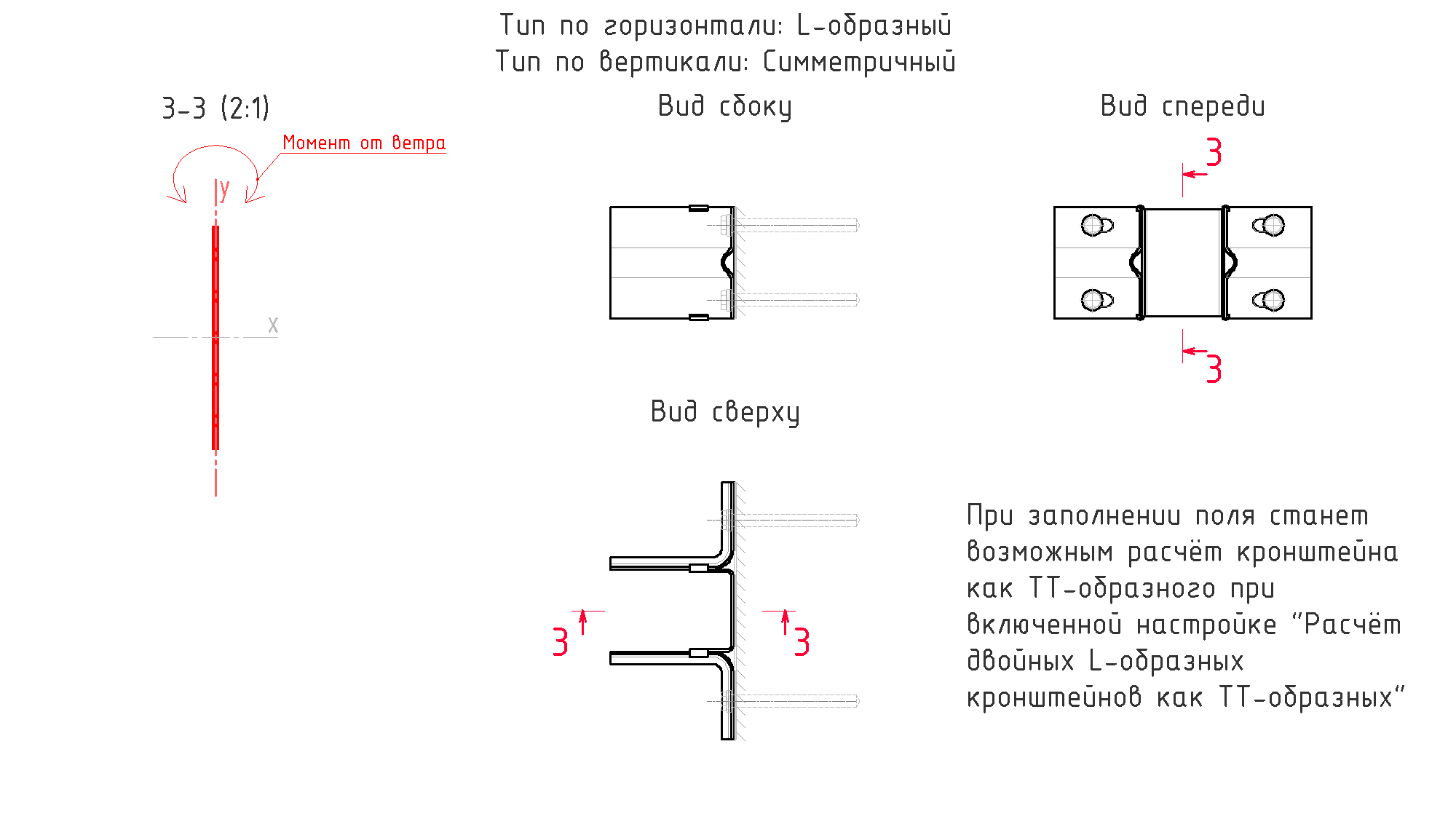

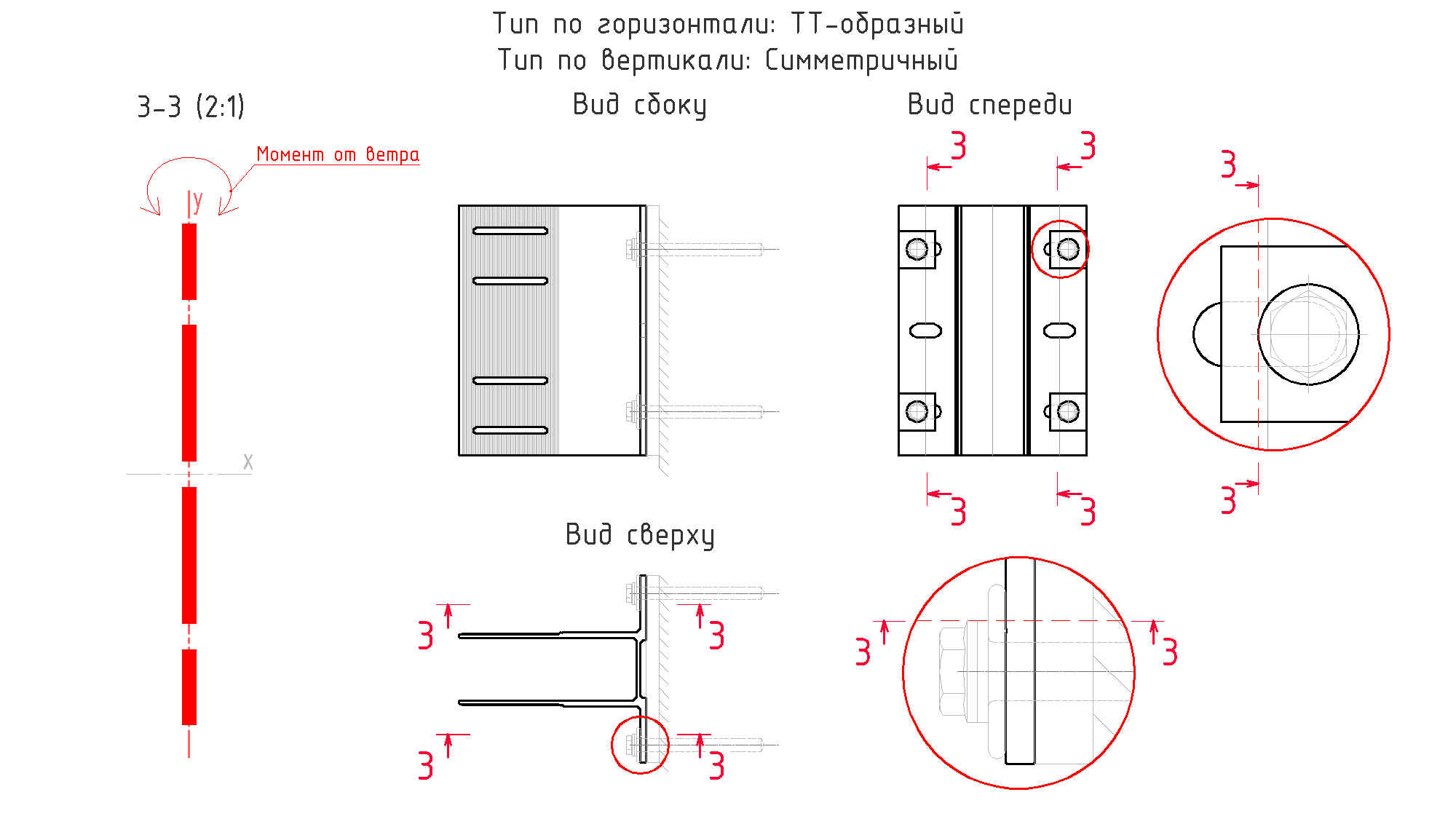

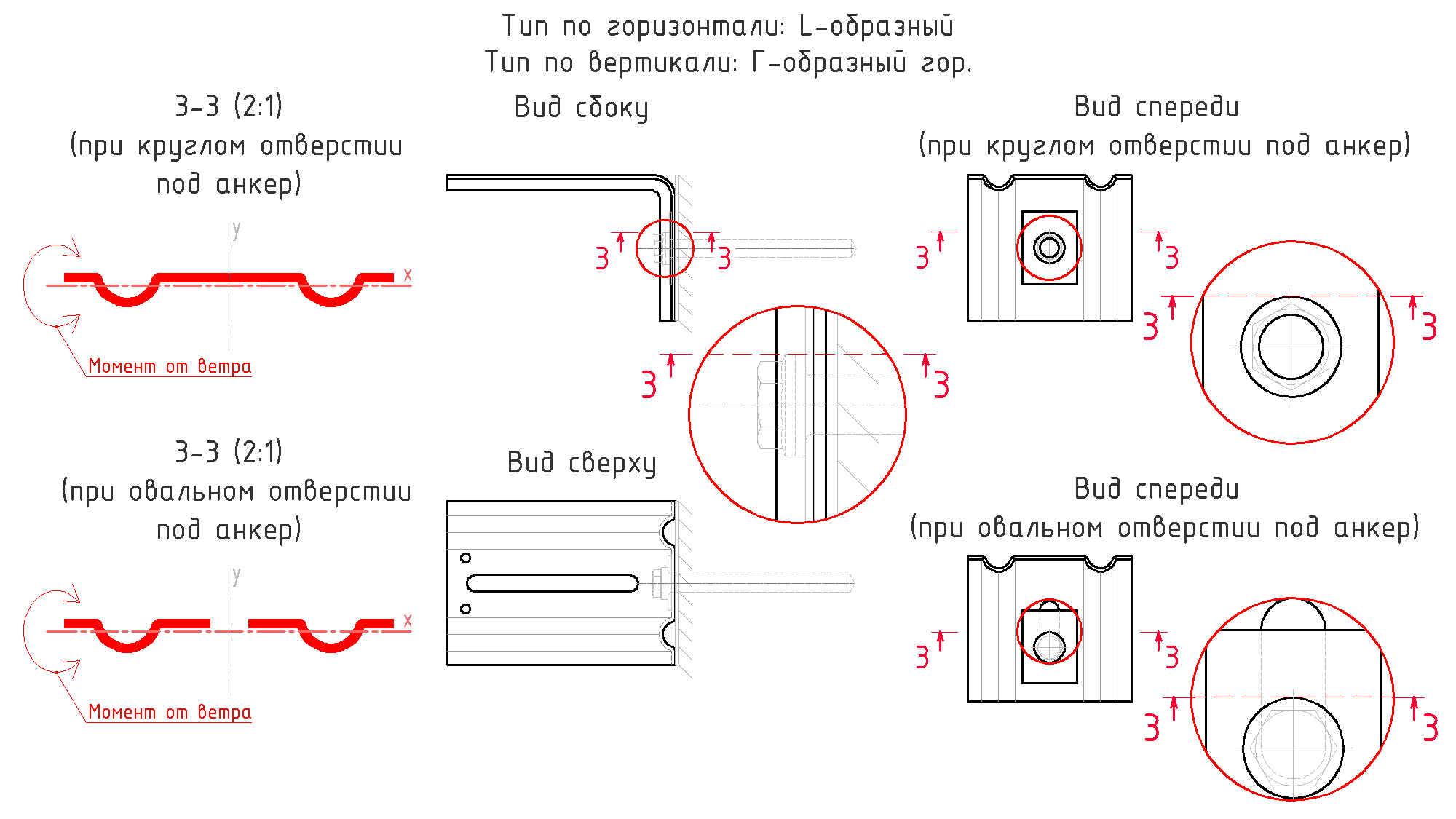

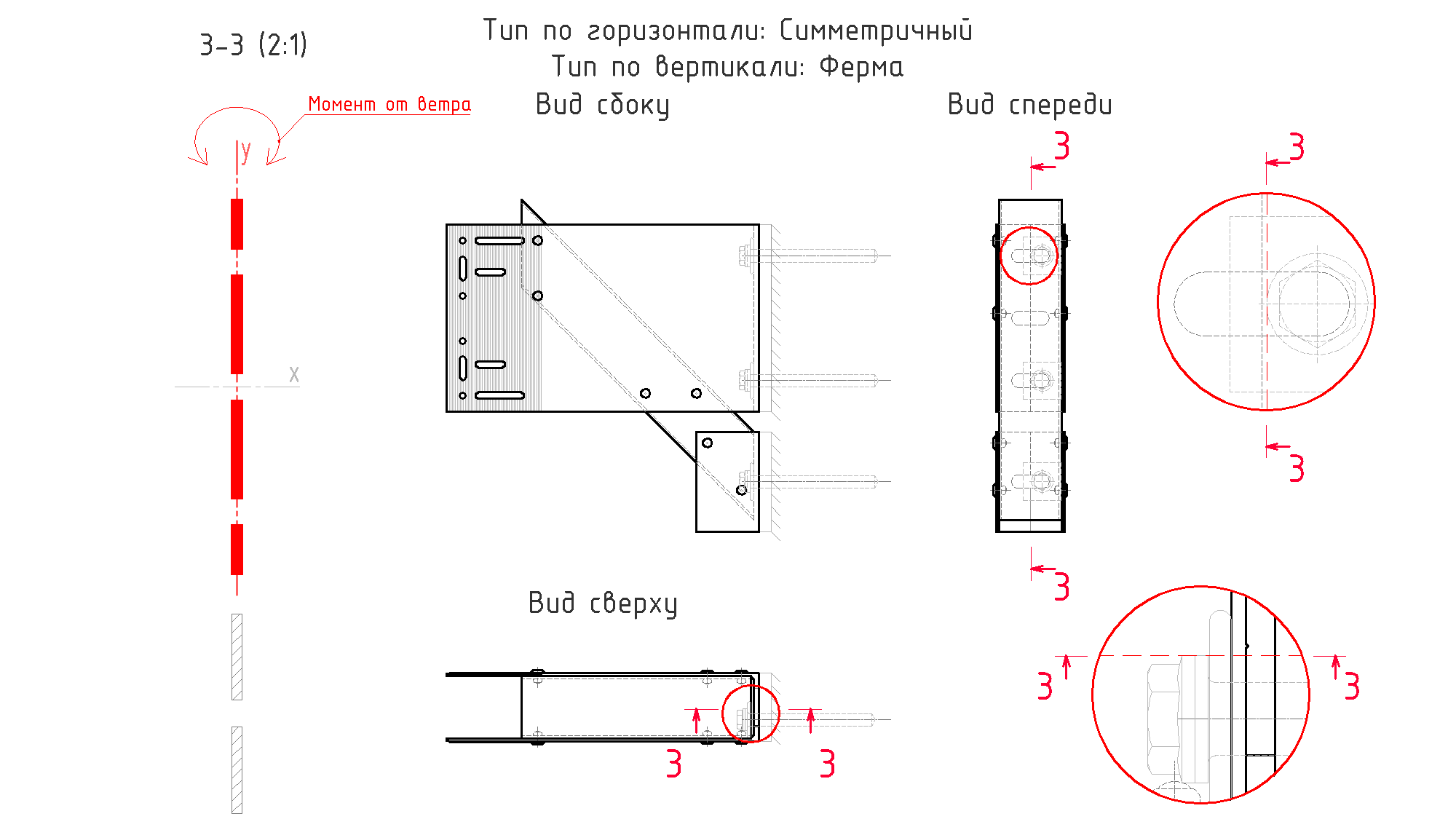

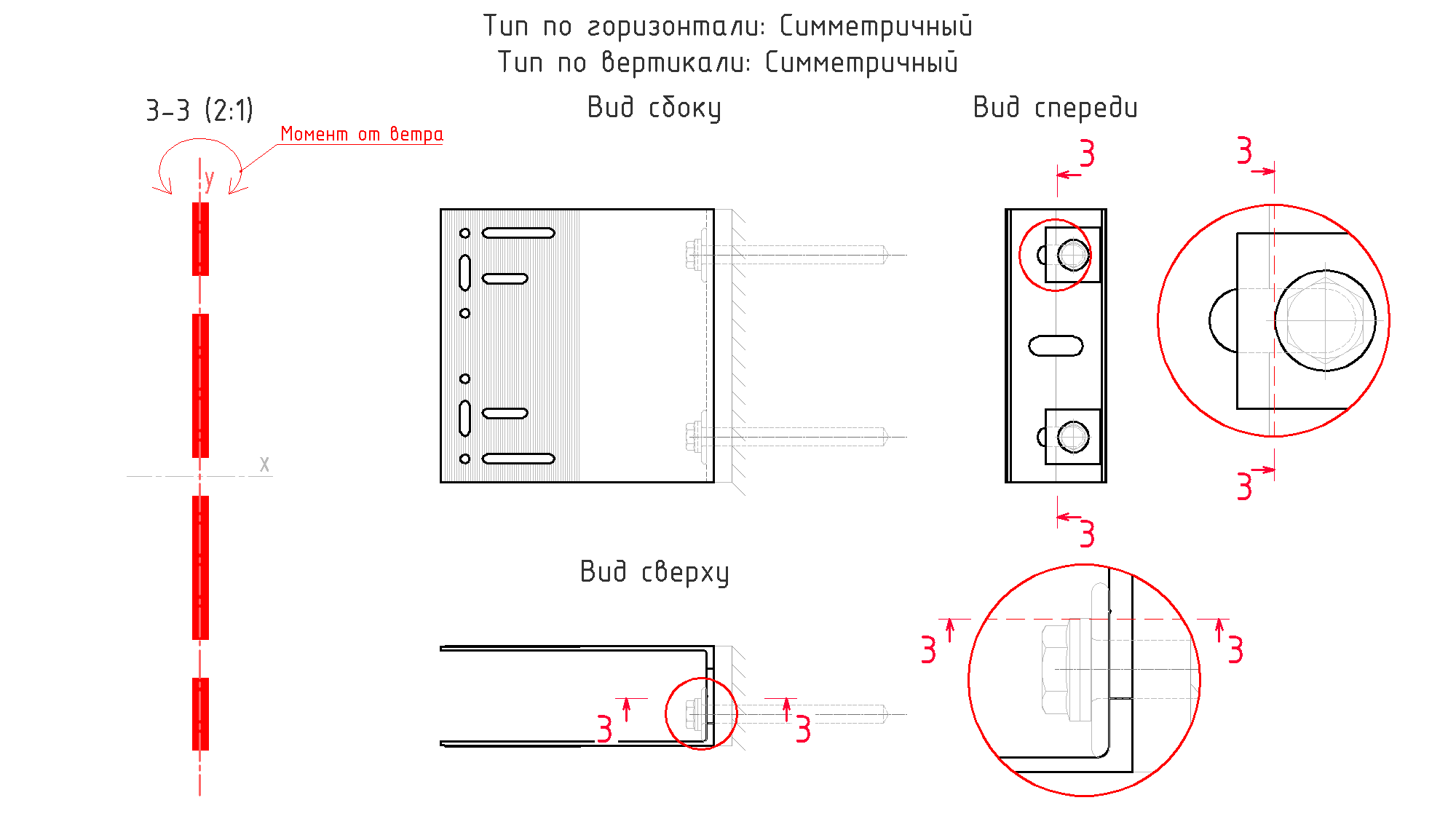

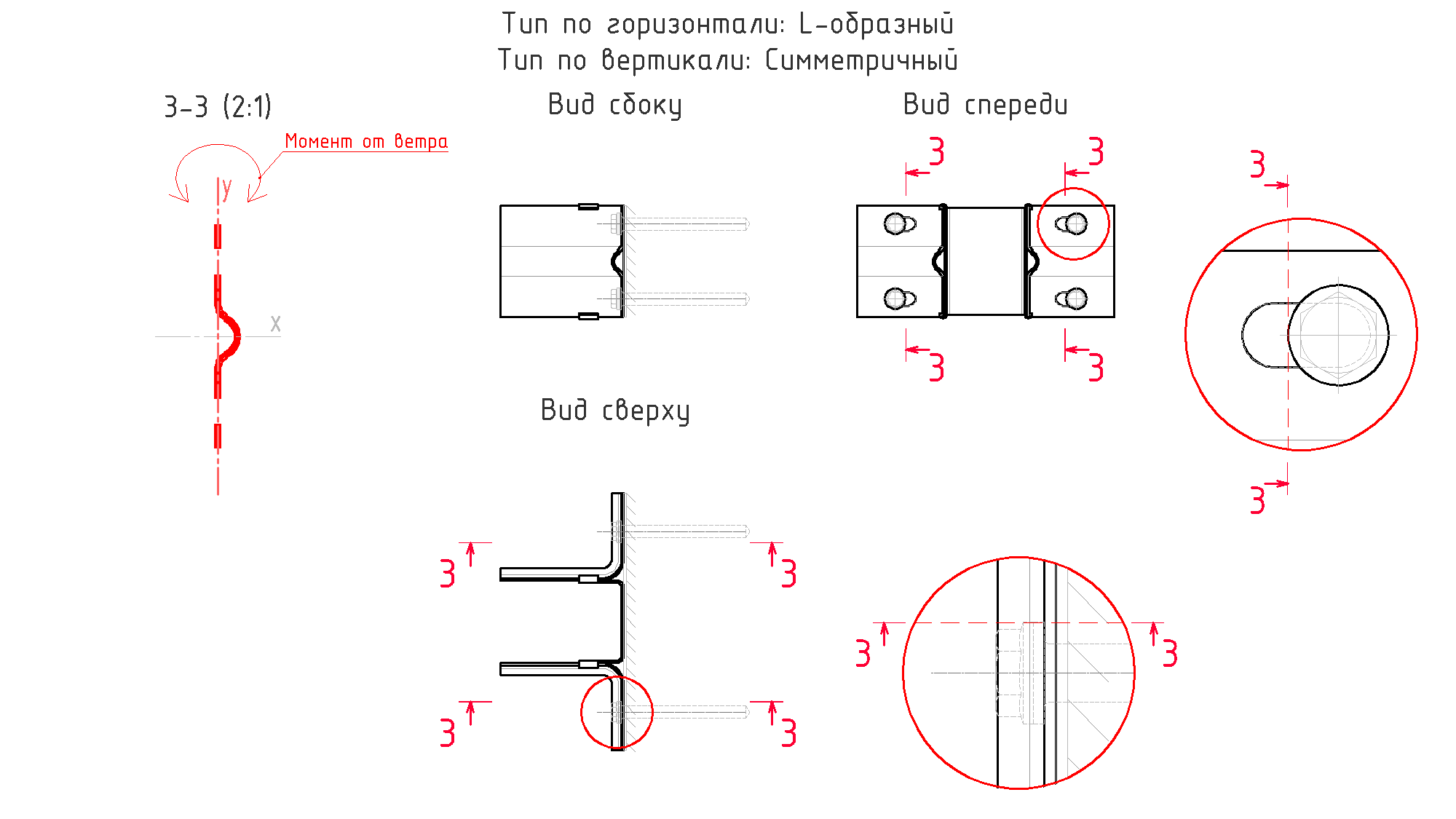

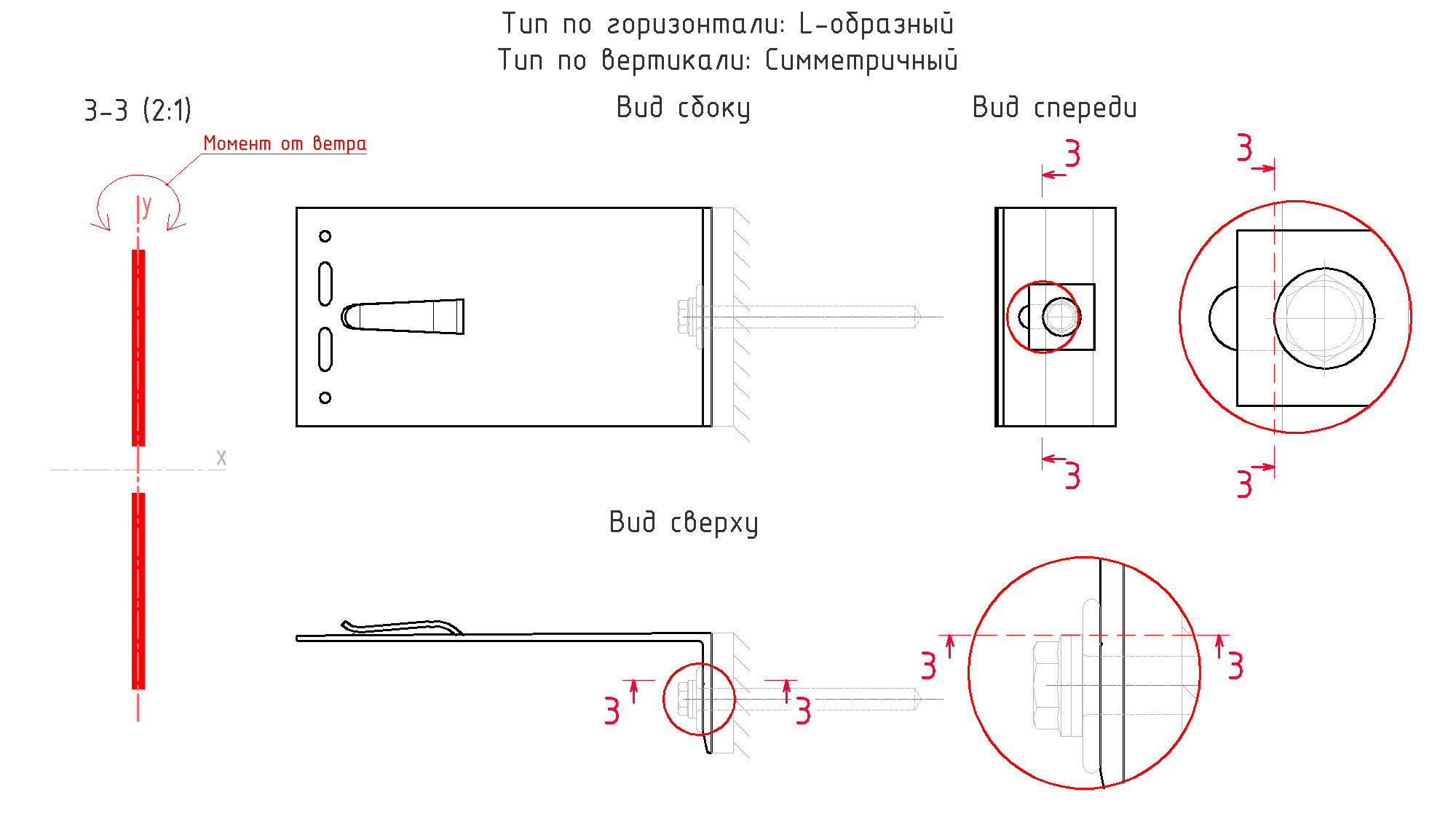

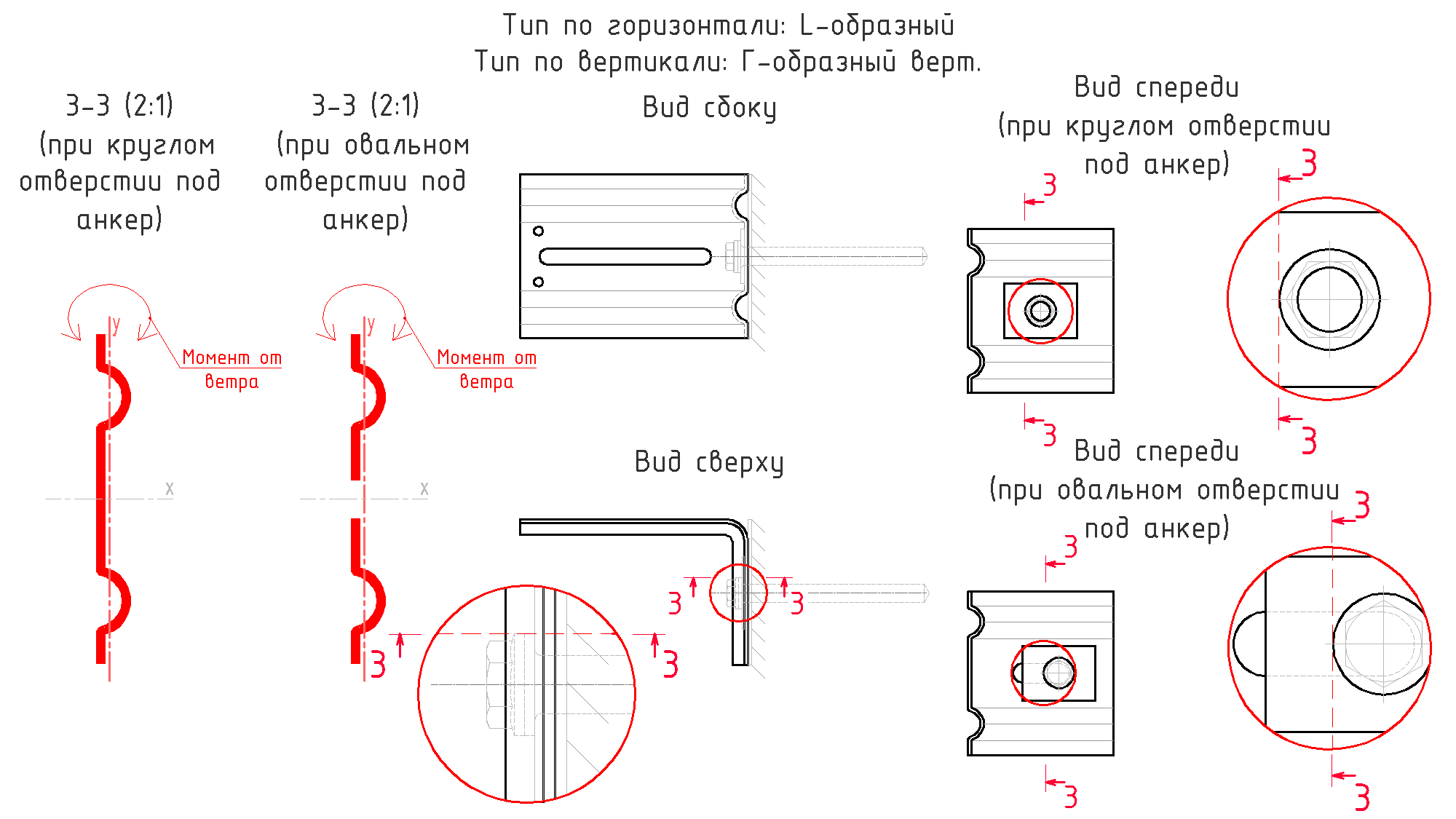

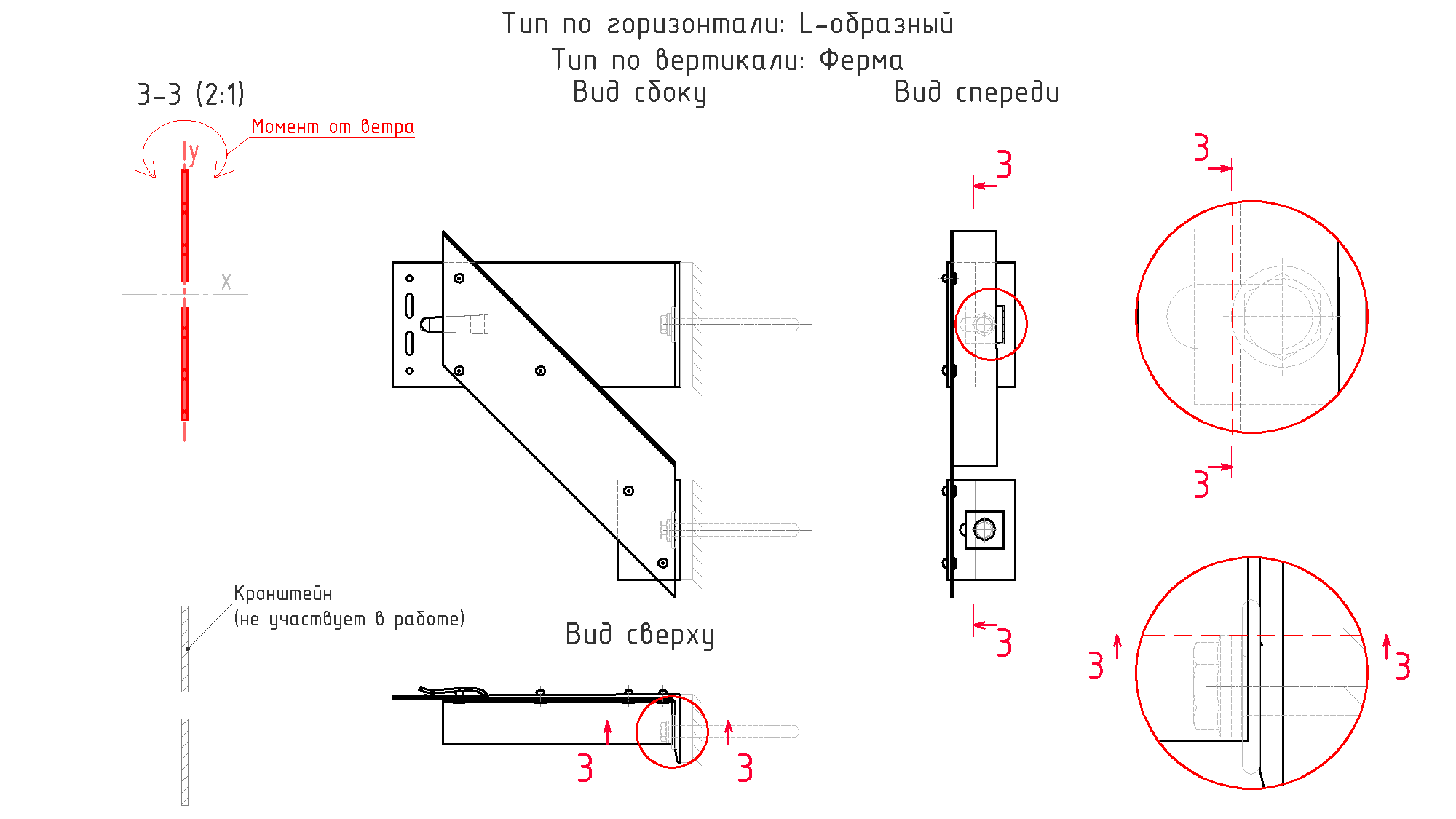

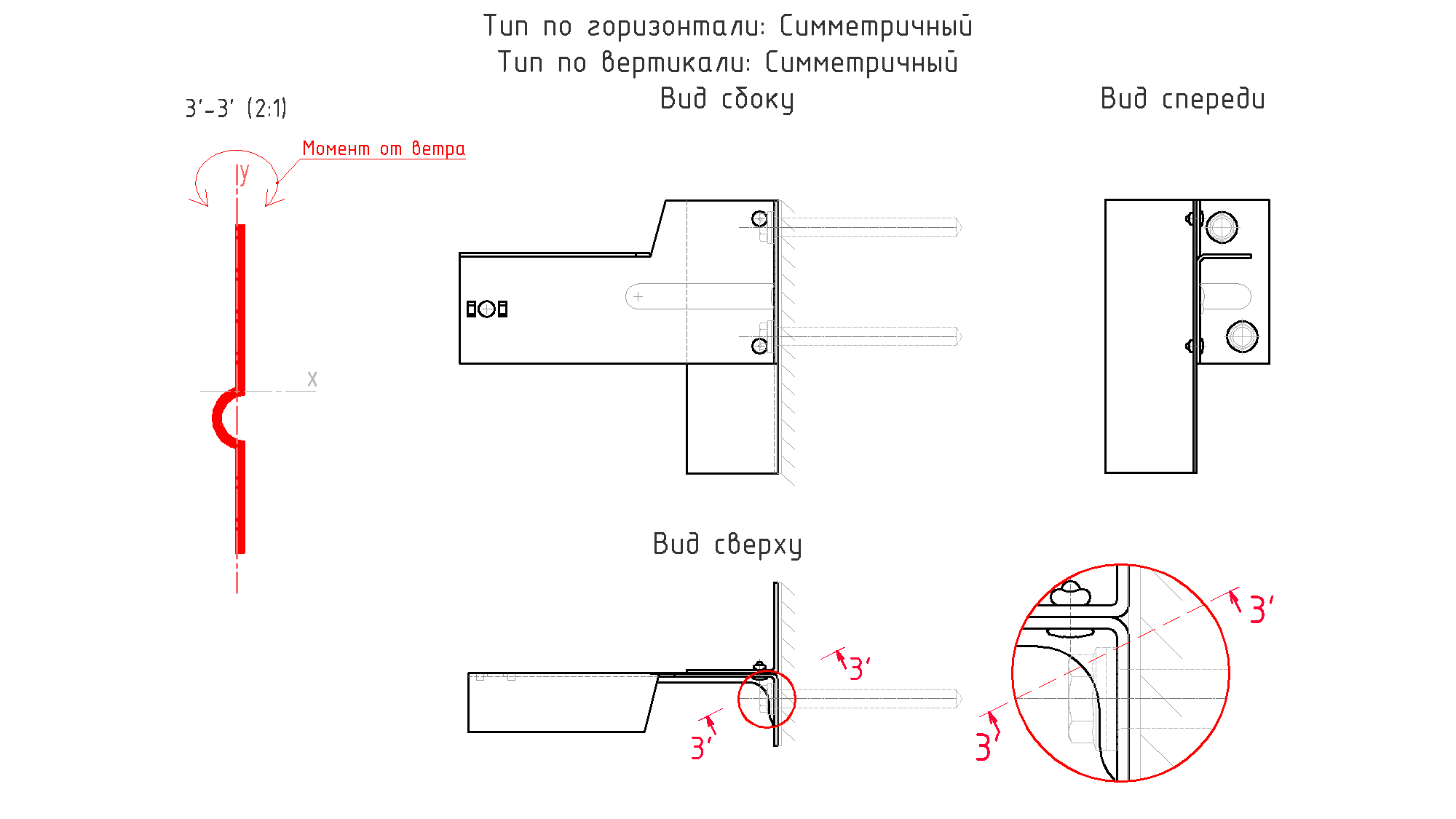

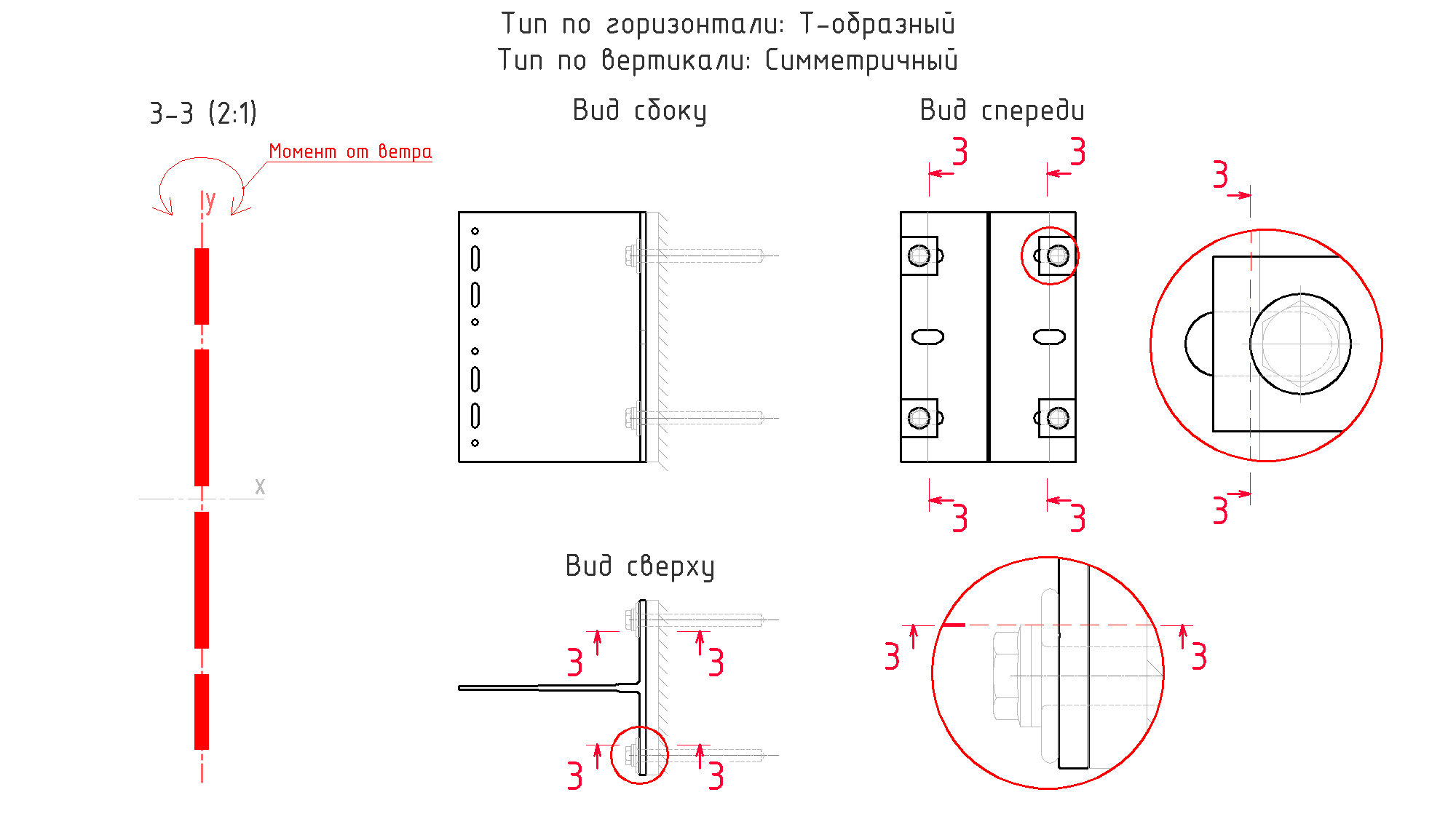

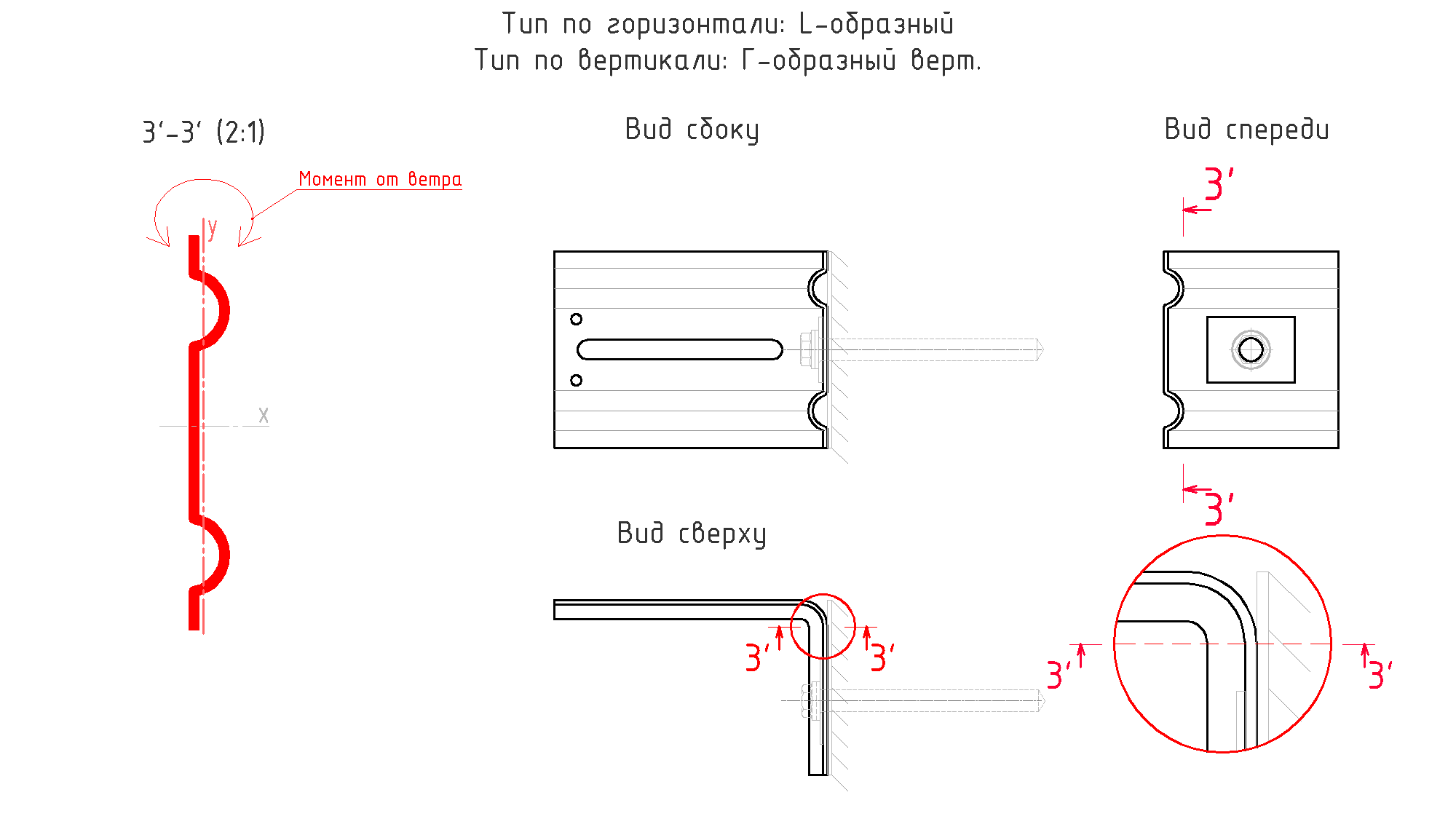

- Сечение 3-3

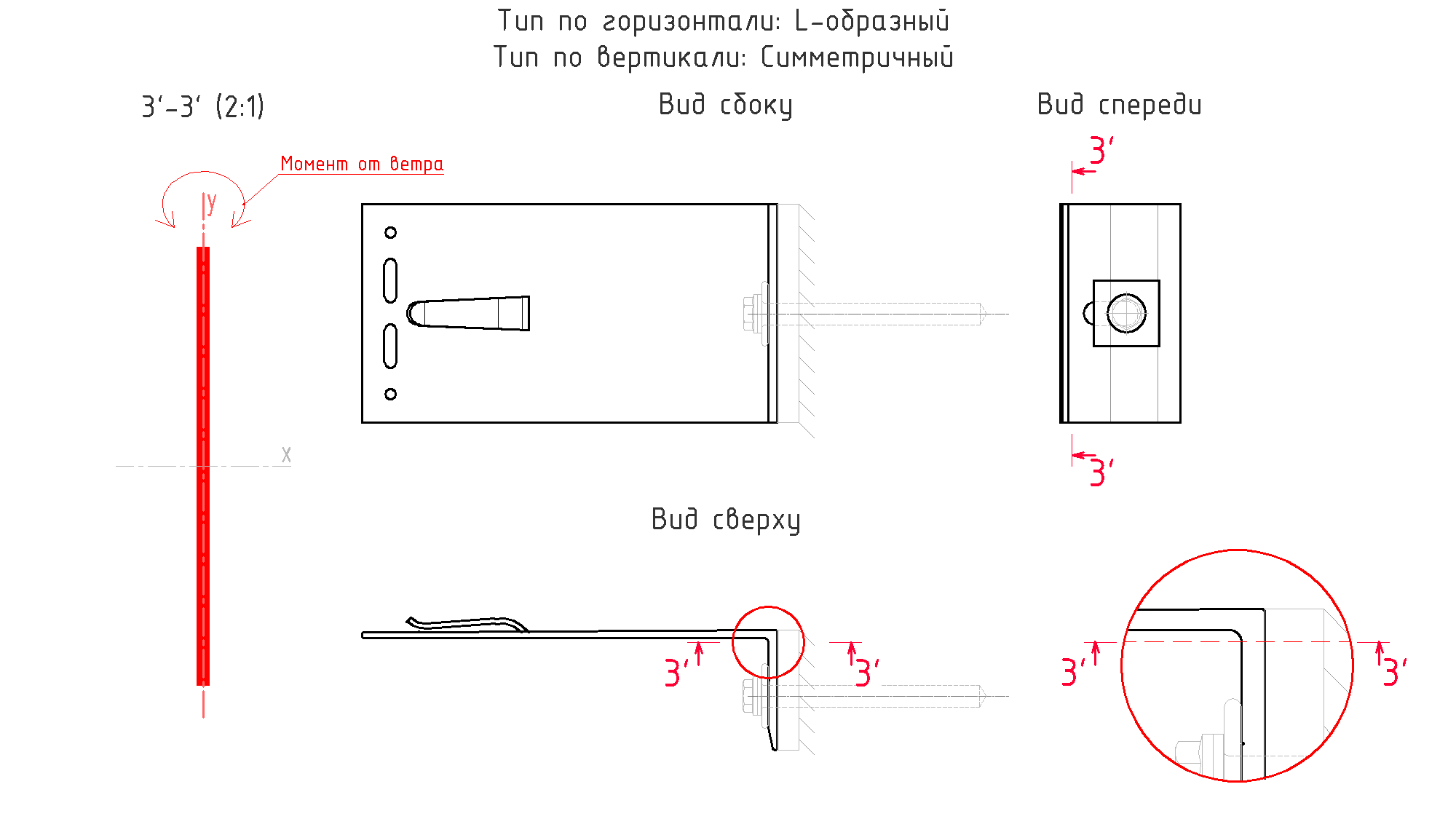

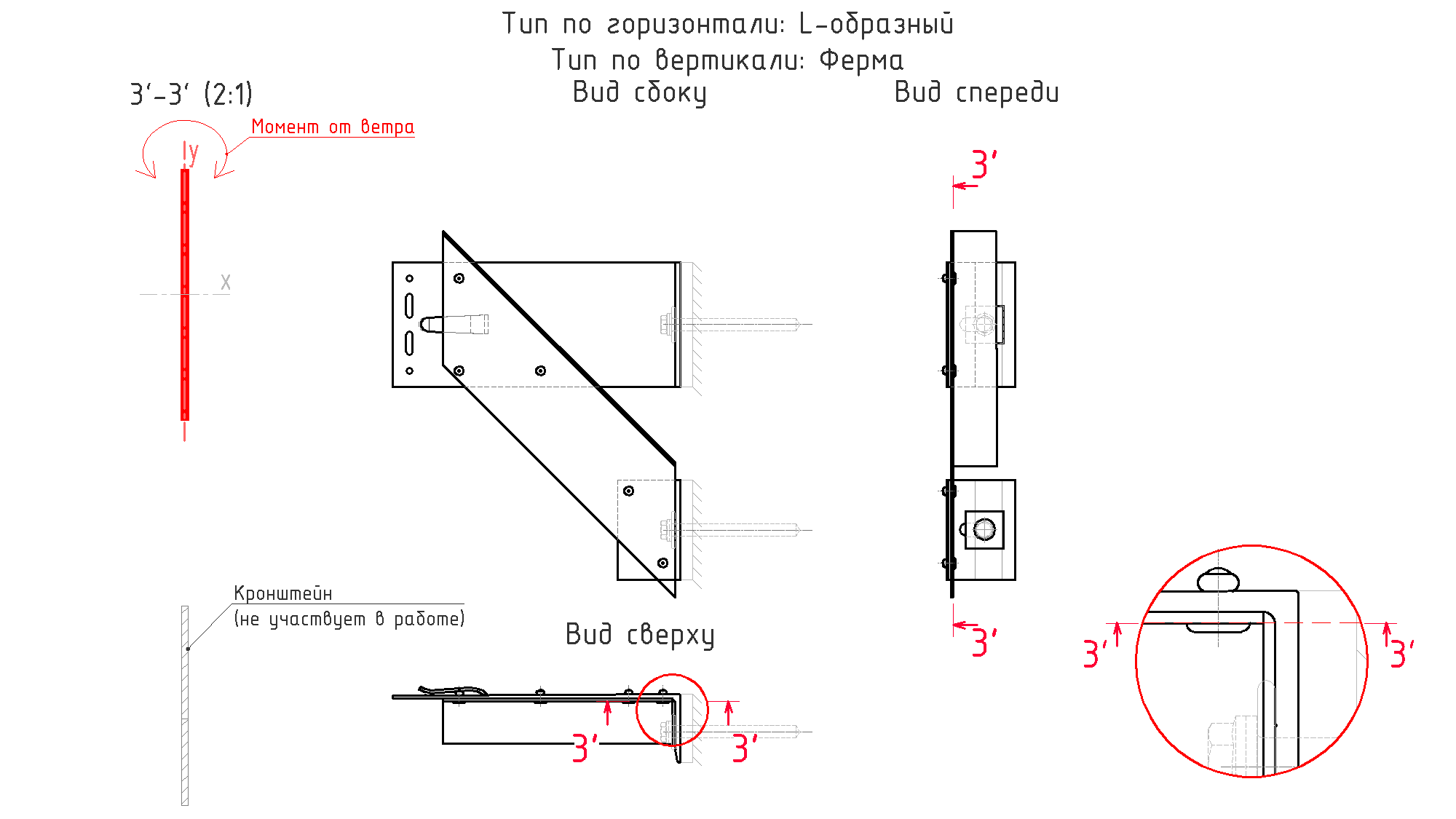

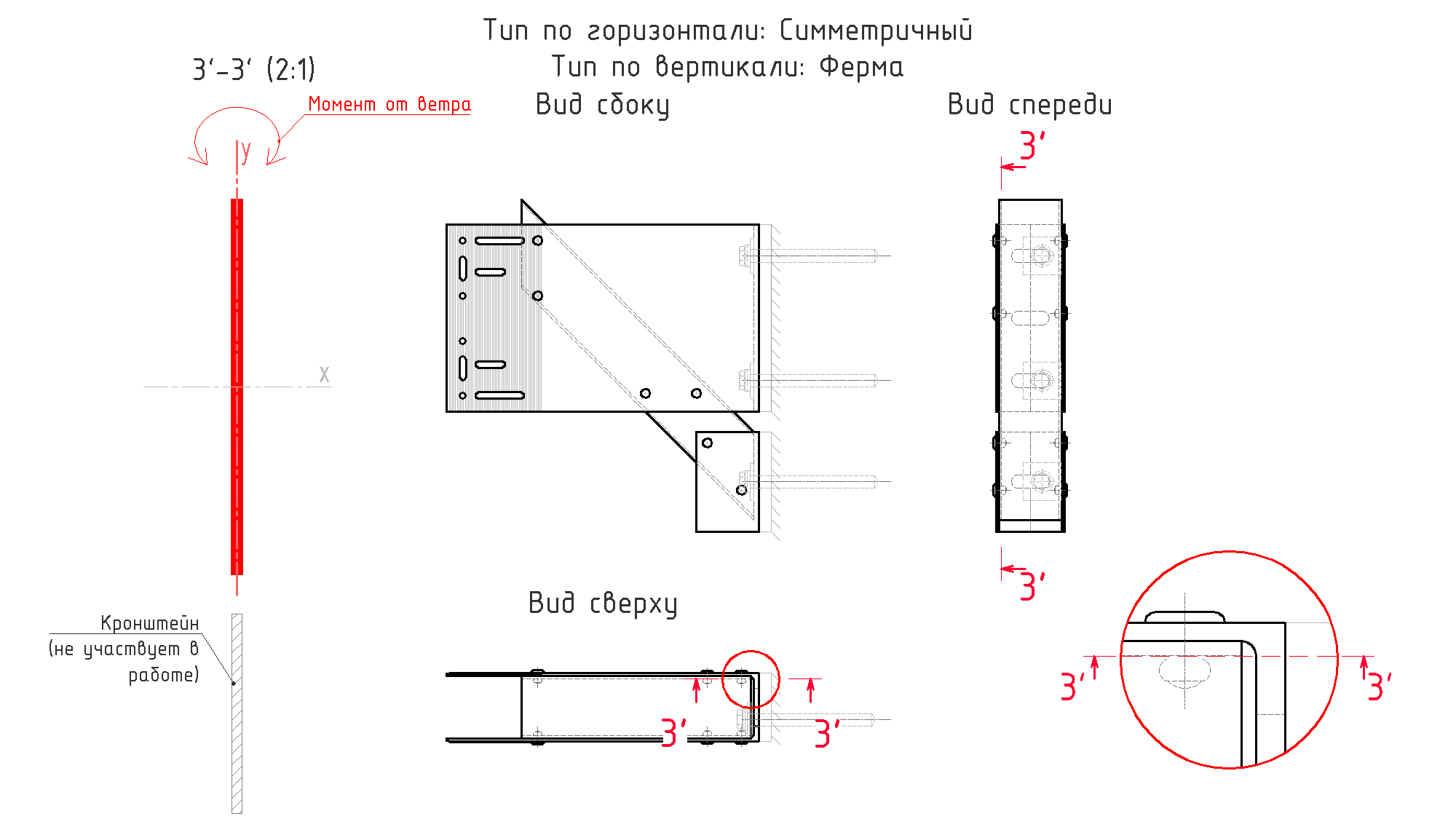

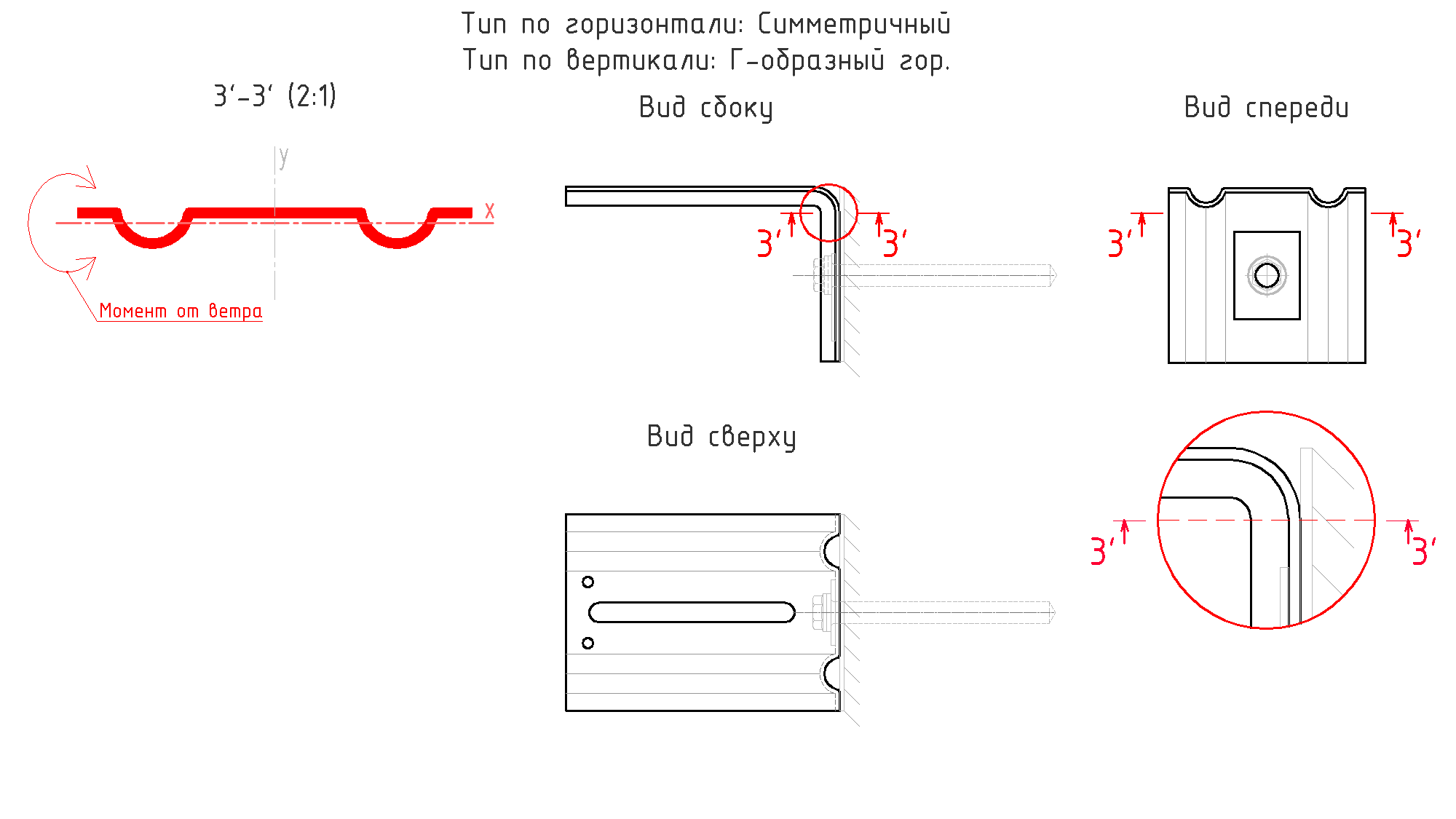

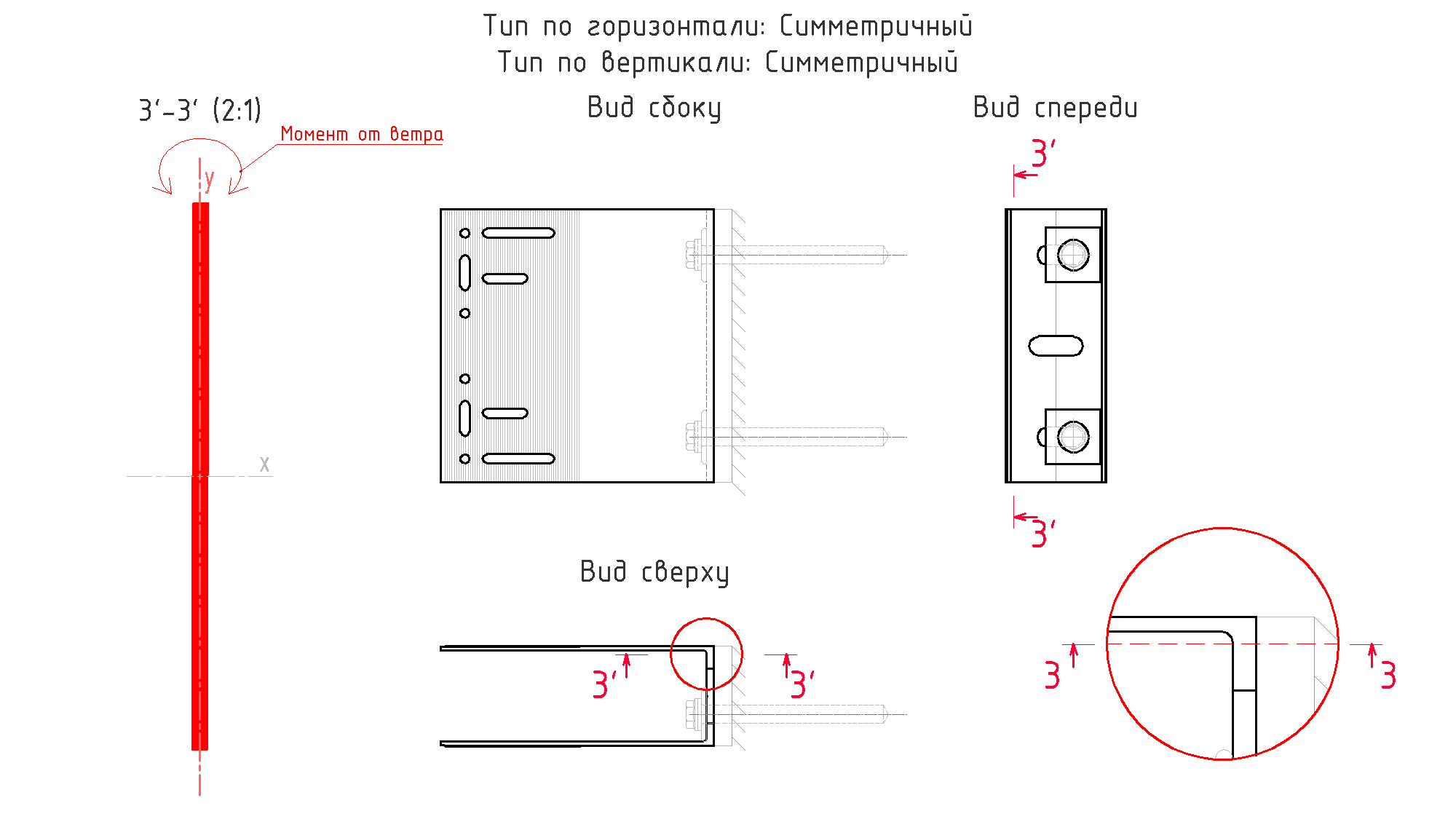

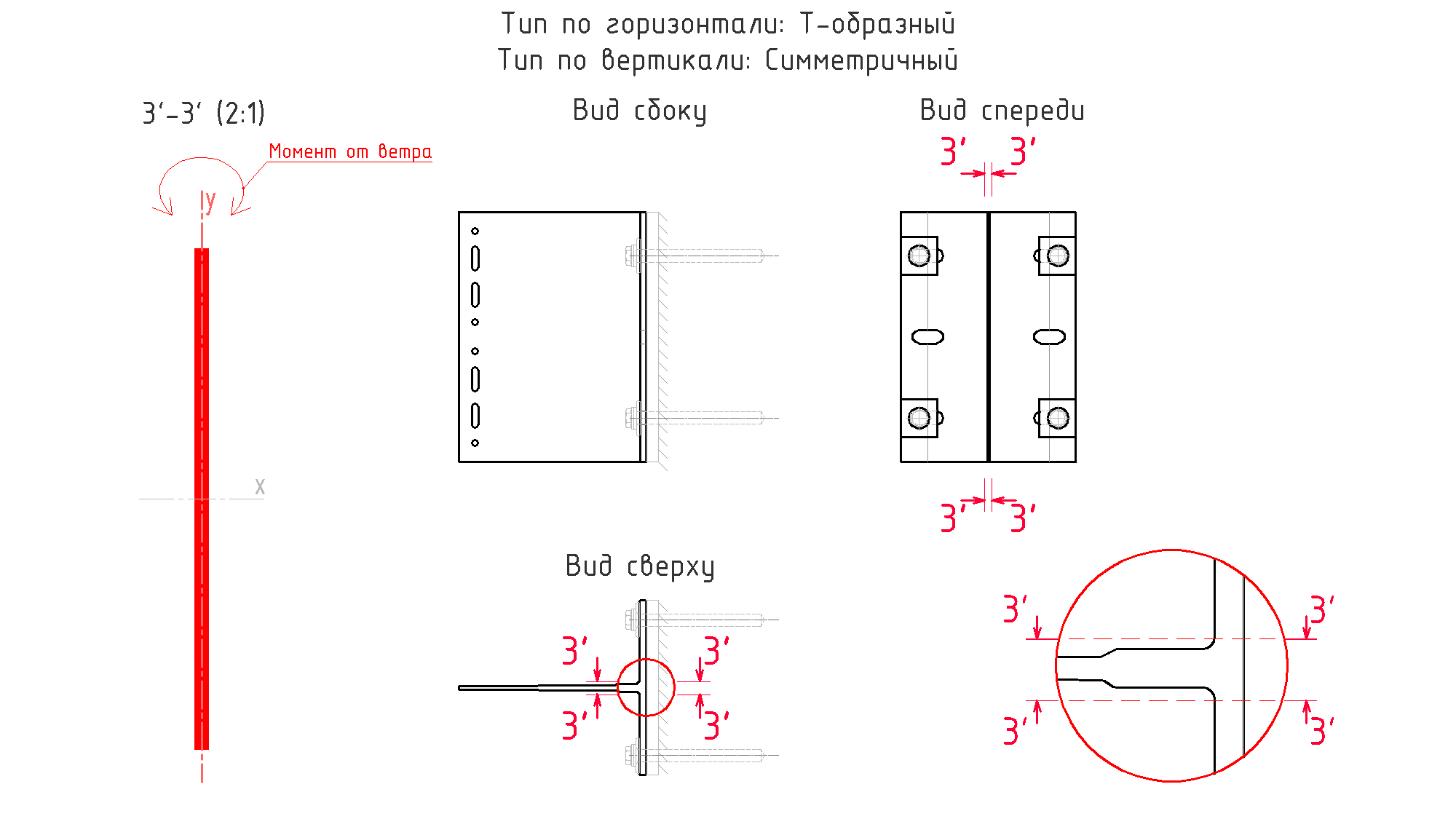

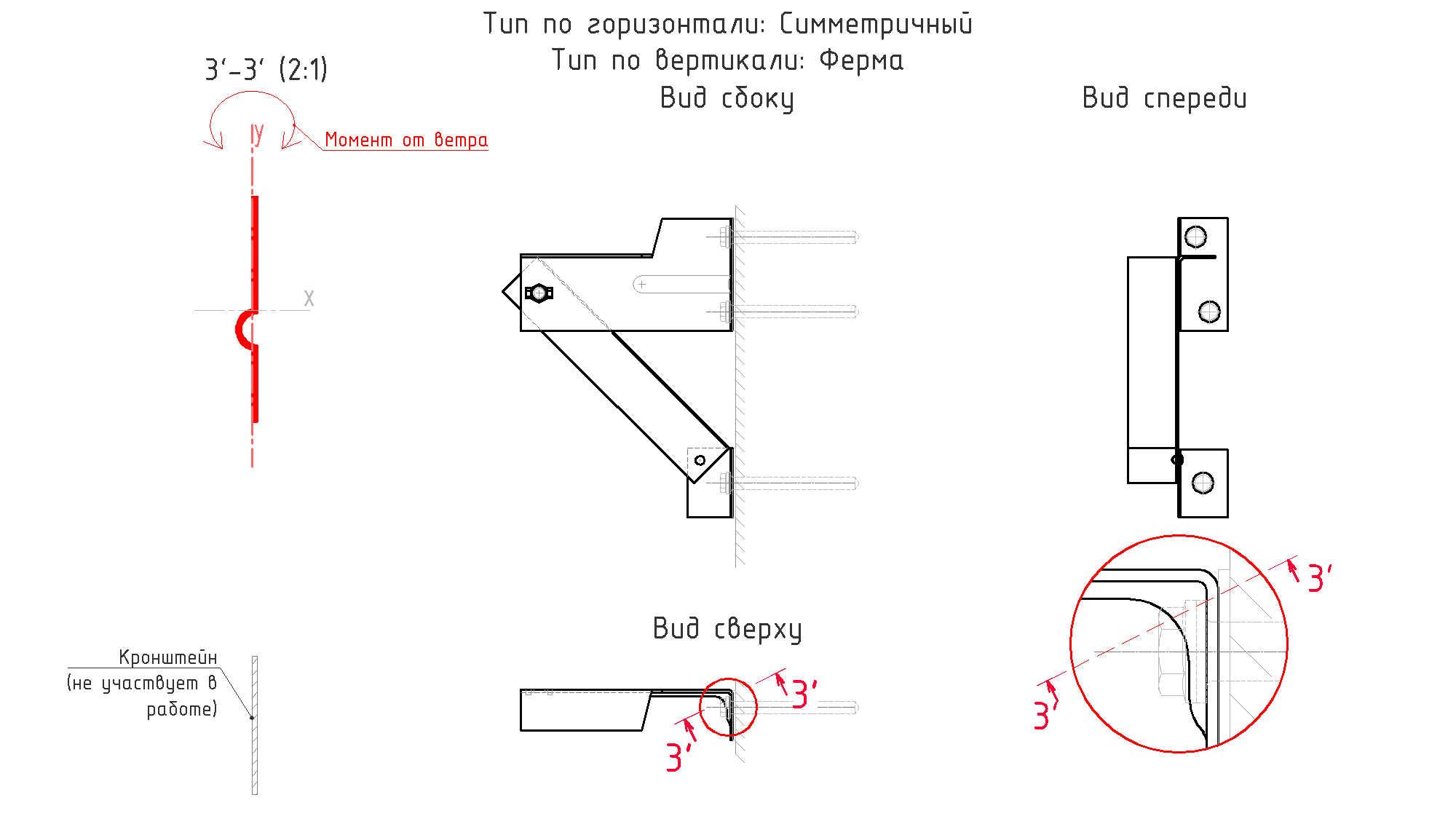

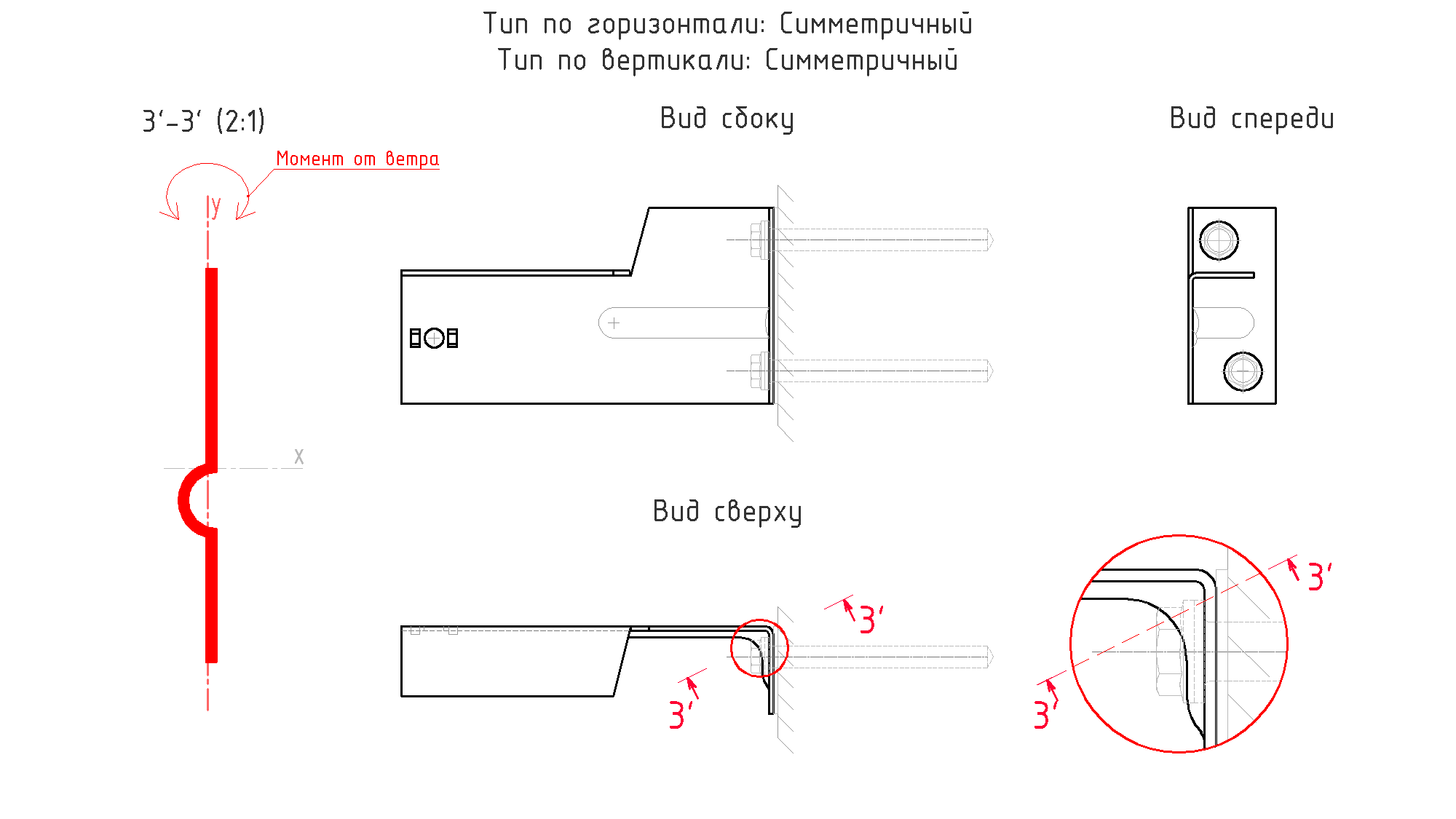

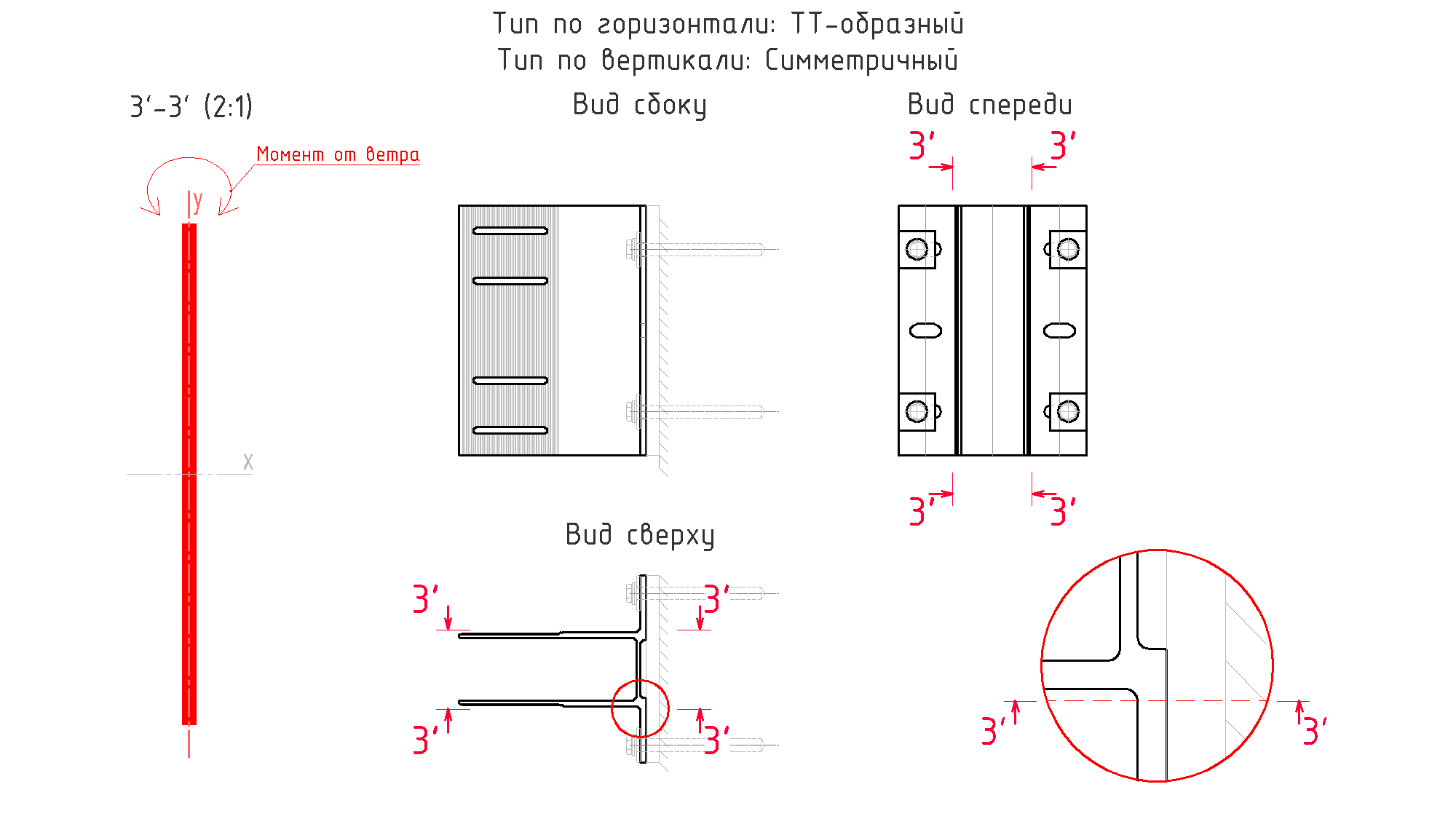

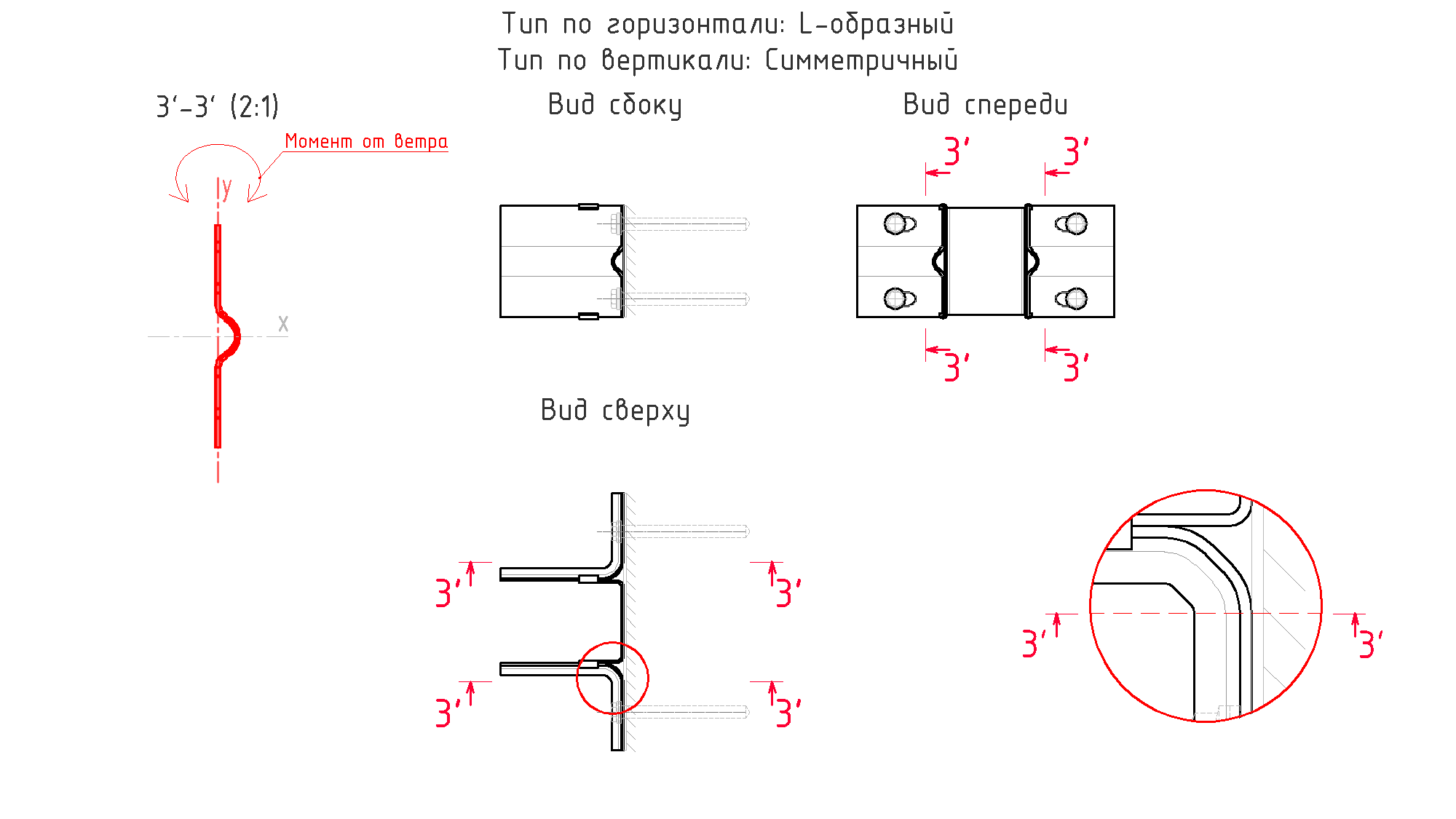

- Сечение 3-3, не ослабленное отверстием под анкер

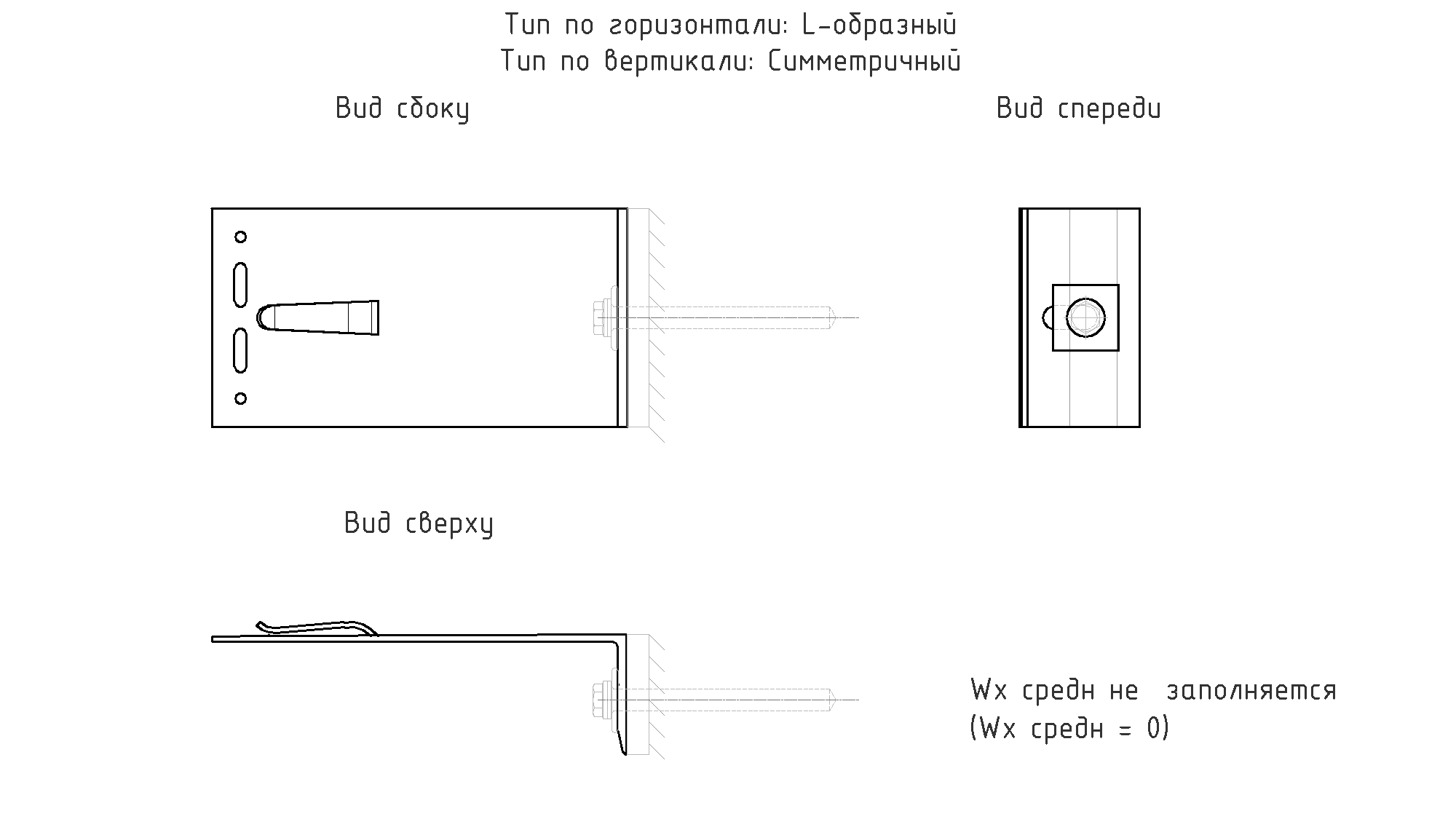

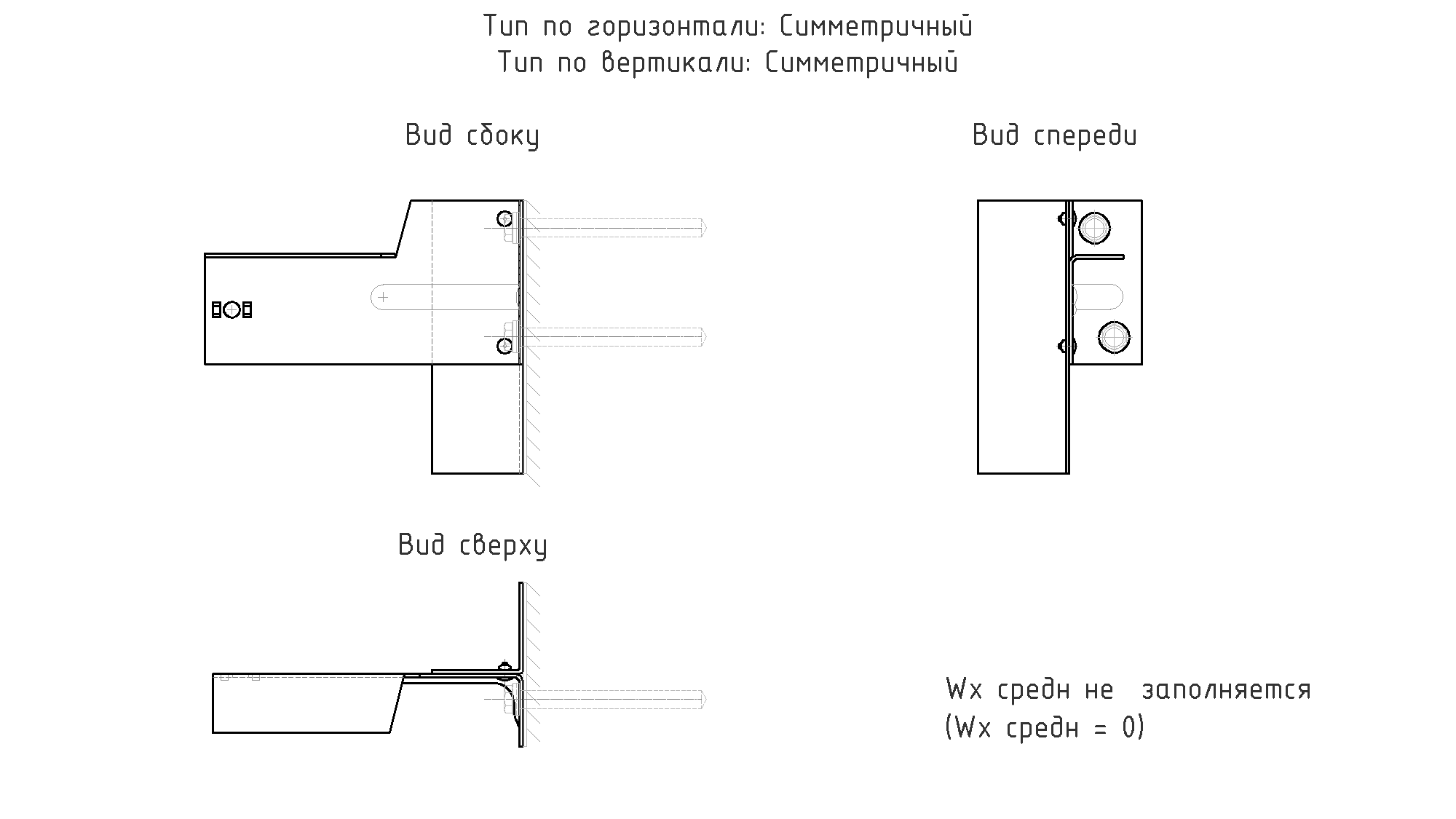

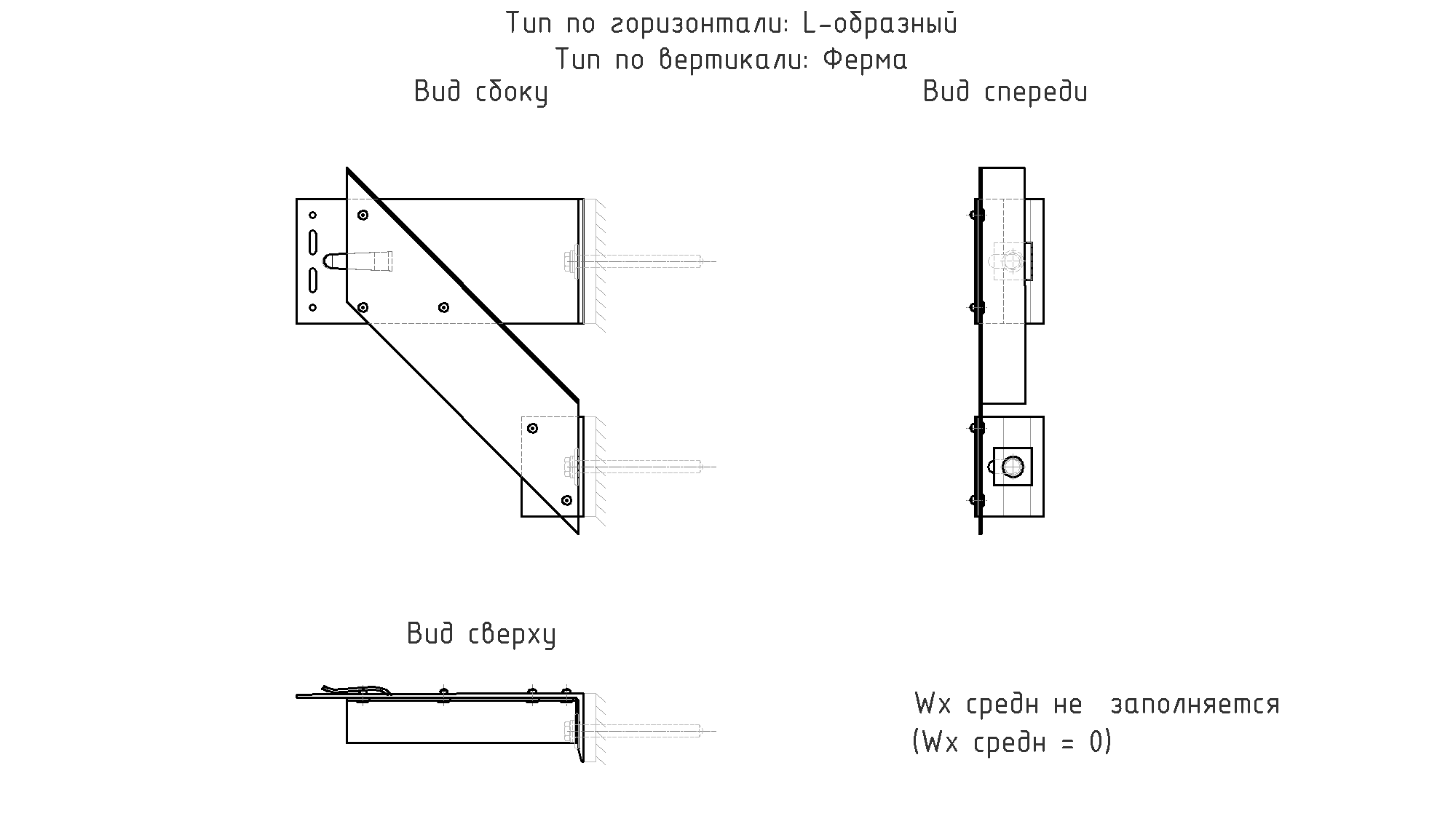

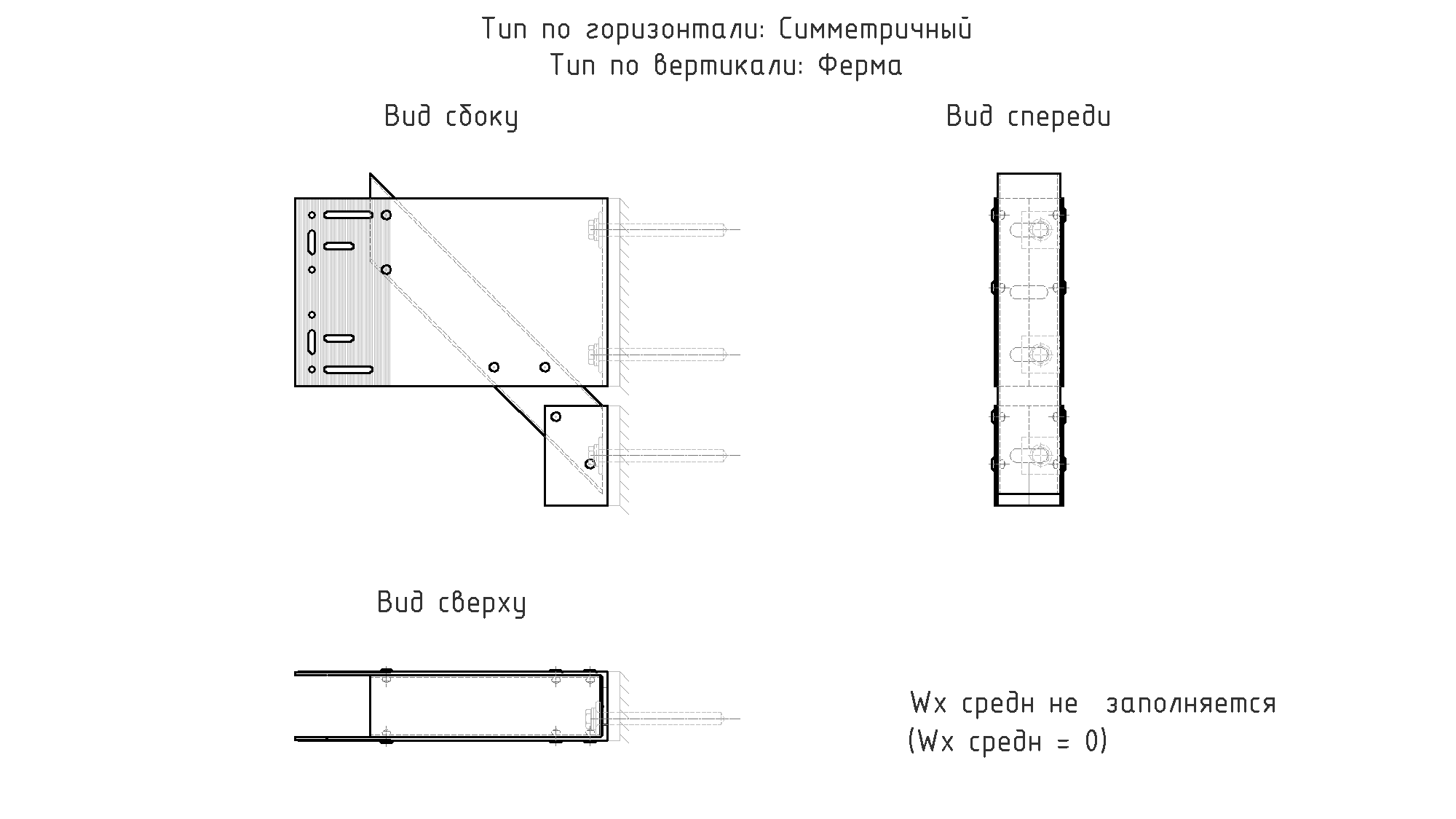

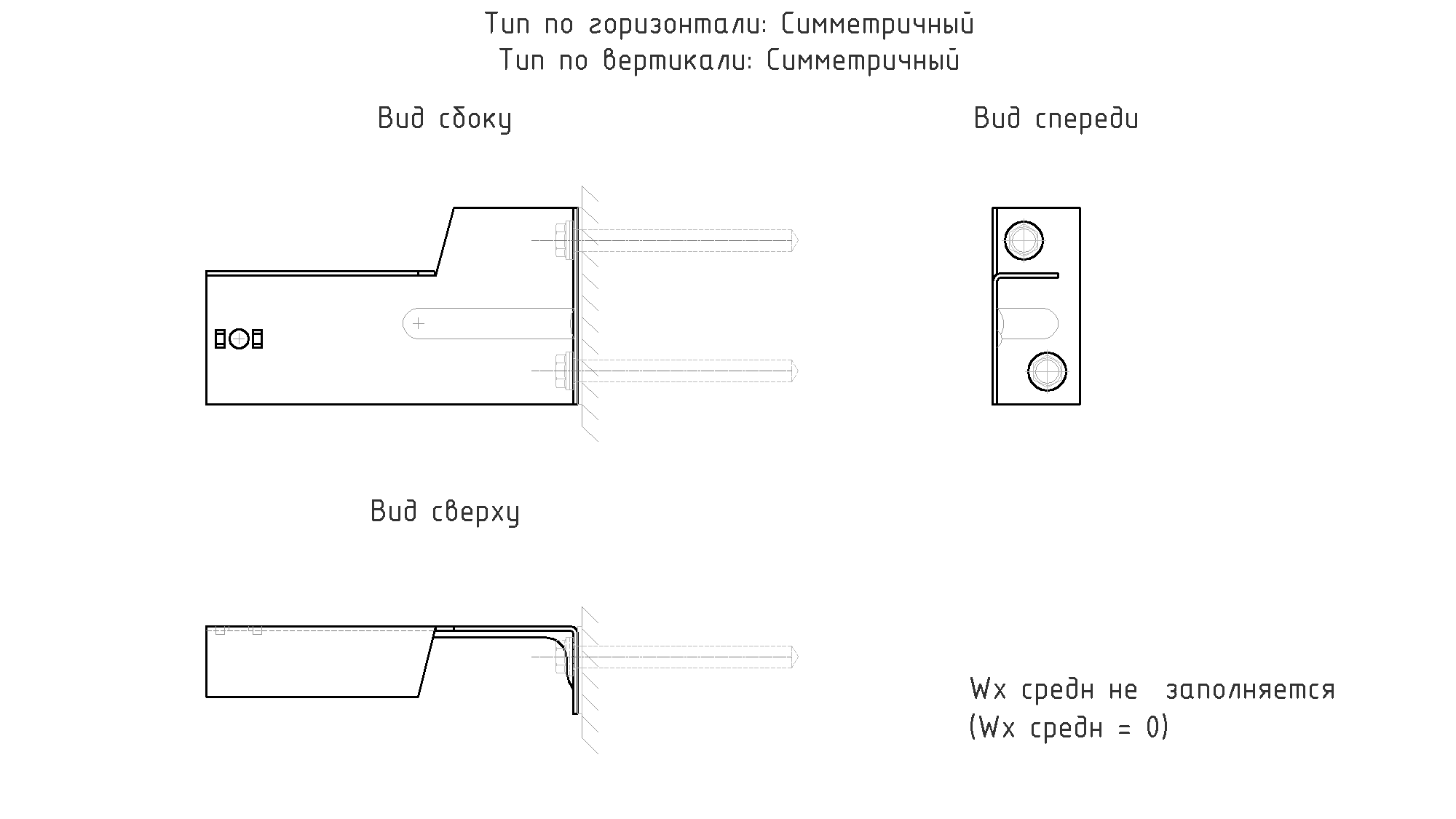

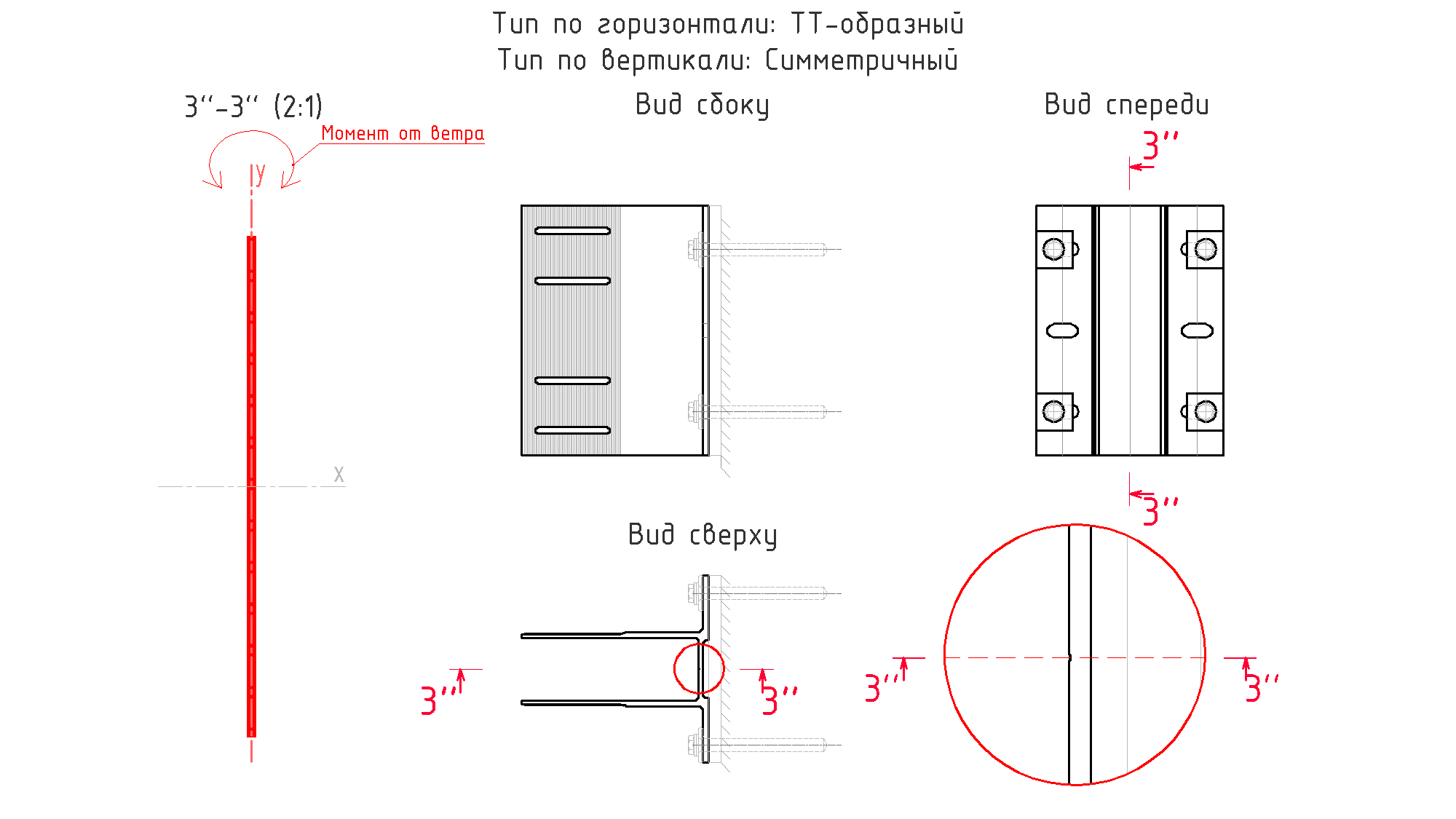

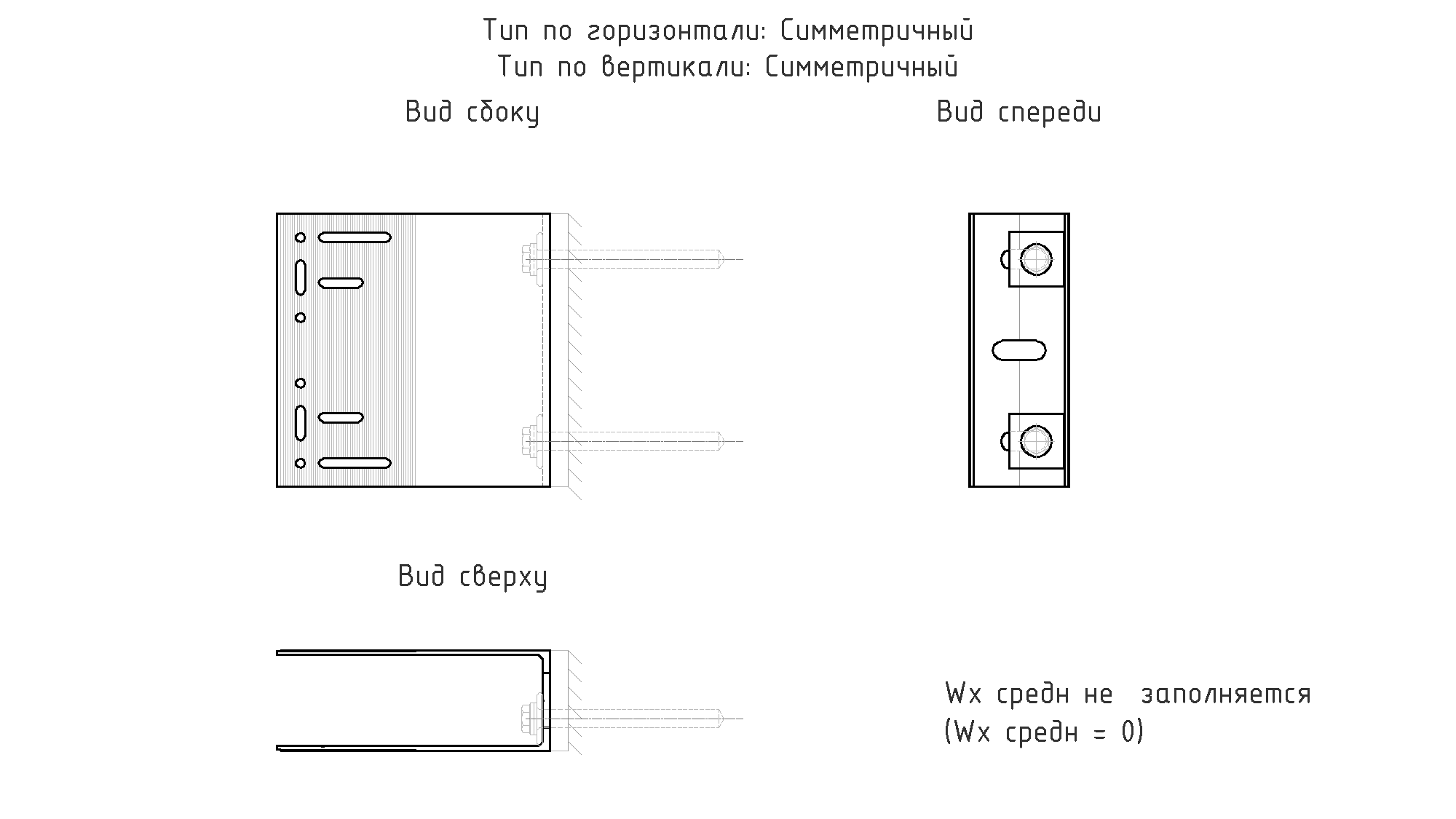

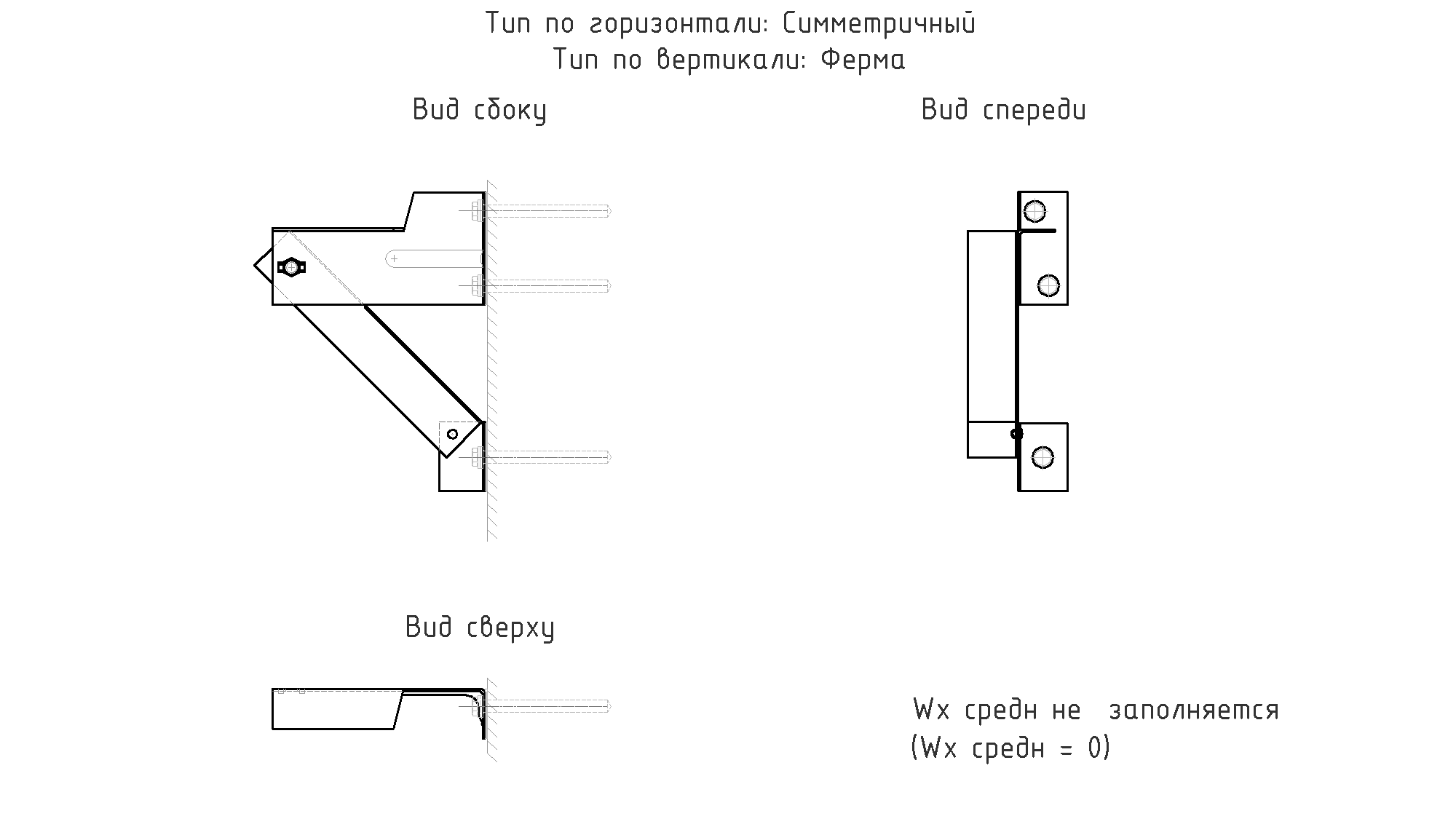

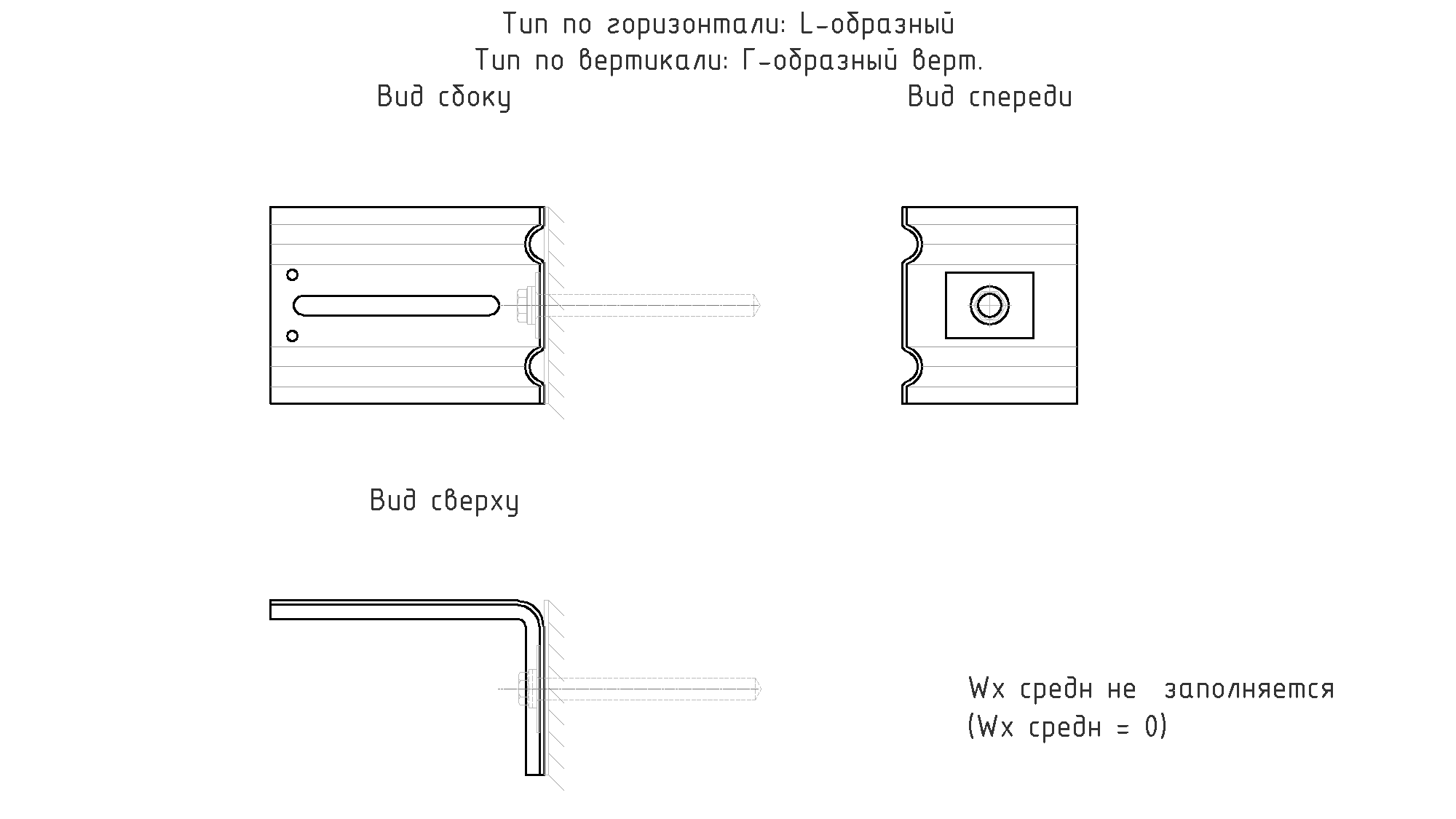

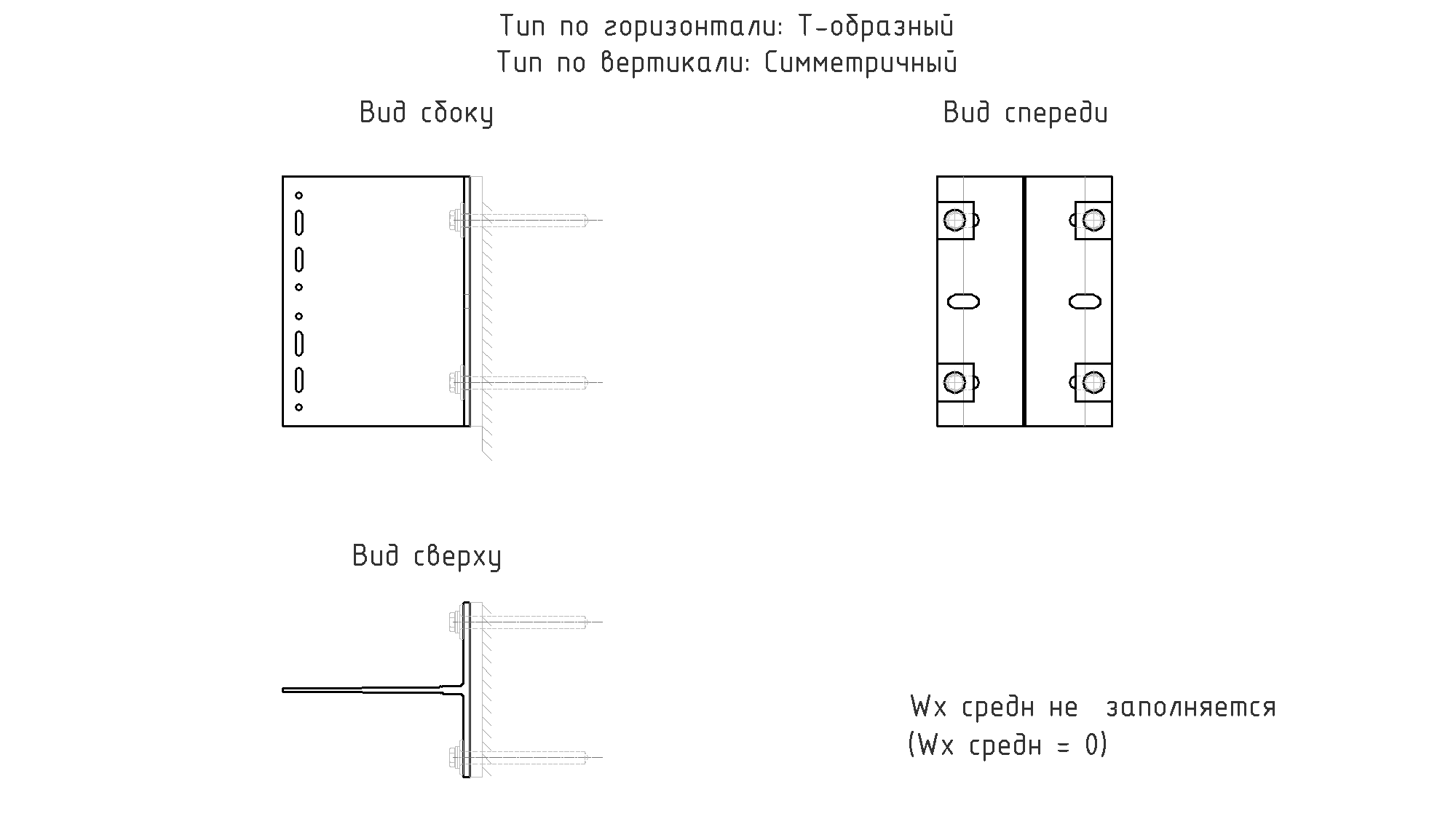

- Сечение по средней пластине для расчёта Wср(только для ТТ-образных кронштейнов)
При возникновении сложностей с расположением сечений, обращайтесь к нам - мы поможем определить их расположение.

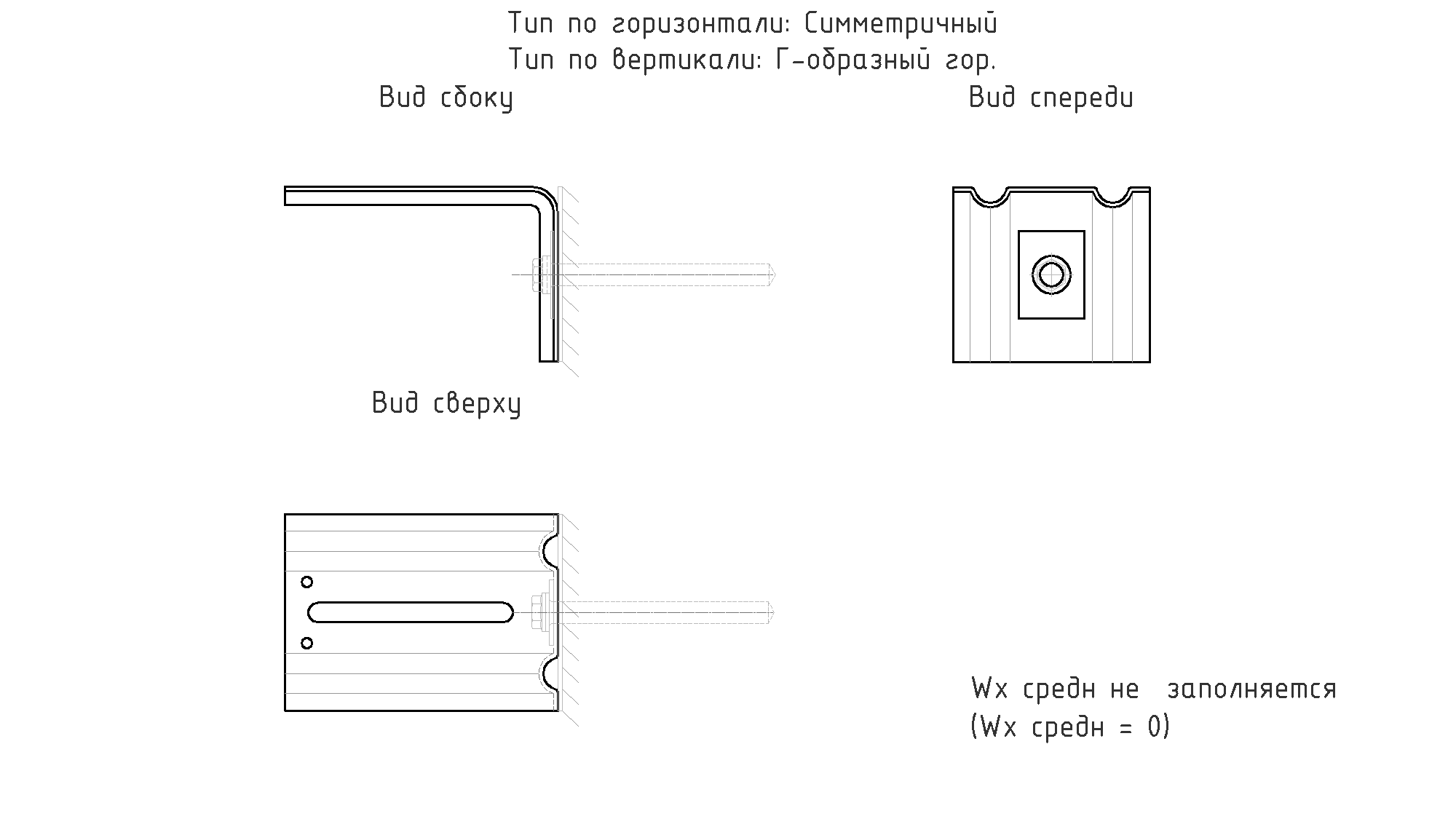

4.2) Помимо сечений для каждого кронштейна должны быть предоставлены чертежи вида сверху, вида сбоку и вида спереди.
Это необходимо для замеров плеч анкера и прочих расстояний.
4.3) Если кронштейны могут применяться и горизонтально и вертикально, то это необходимо указать.
