Шайбы

Геометрические характеристики шайб


Таблица базы данных содержит следующие поля:


Система

Укажите в какой системе используется шайба

Поле обязательно к заполнению


Семейства

Укажите в каких семействах используется шайба

Поле обязательно к заполнению


Обозначение

Краткое обозначение, которое используется в интерфейсе программы

Поле обязательно к заполнению


Описание

Описание, которое используется в отчёте Word

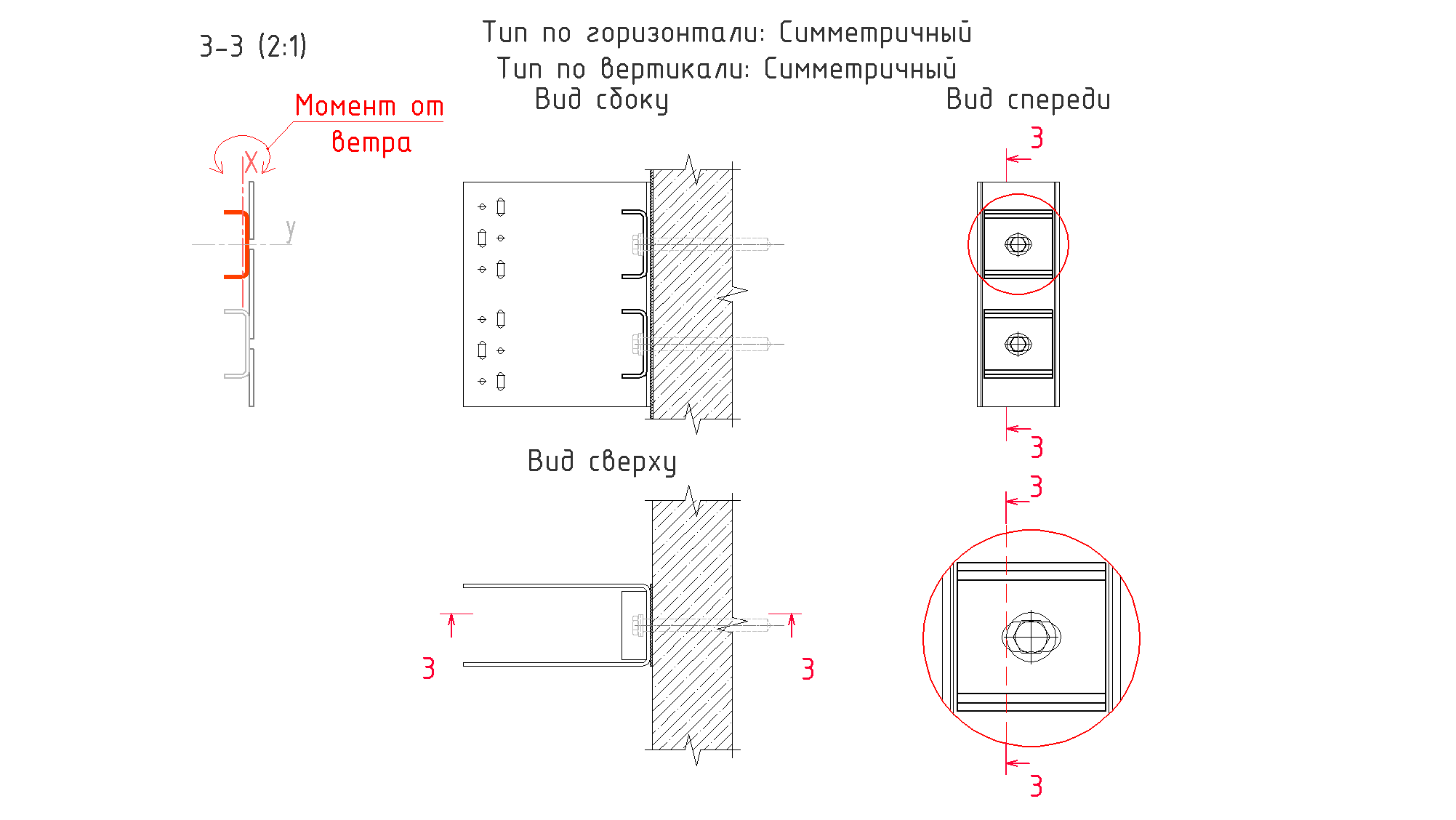

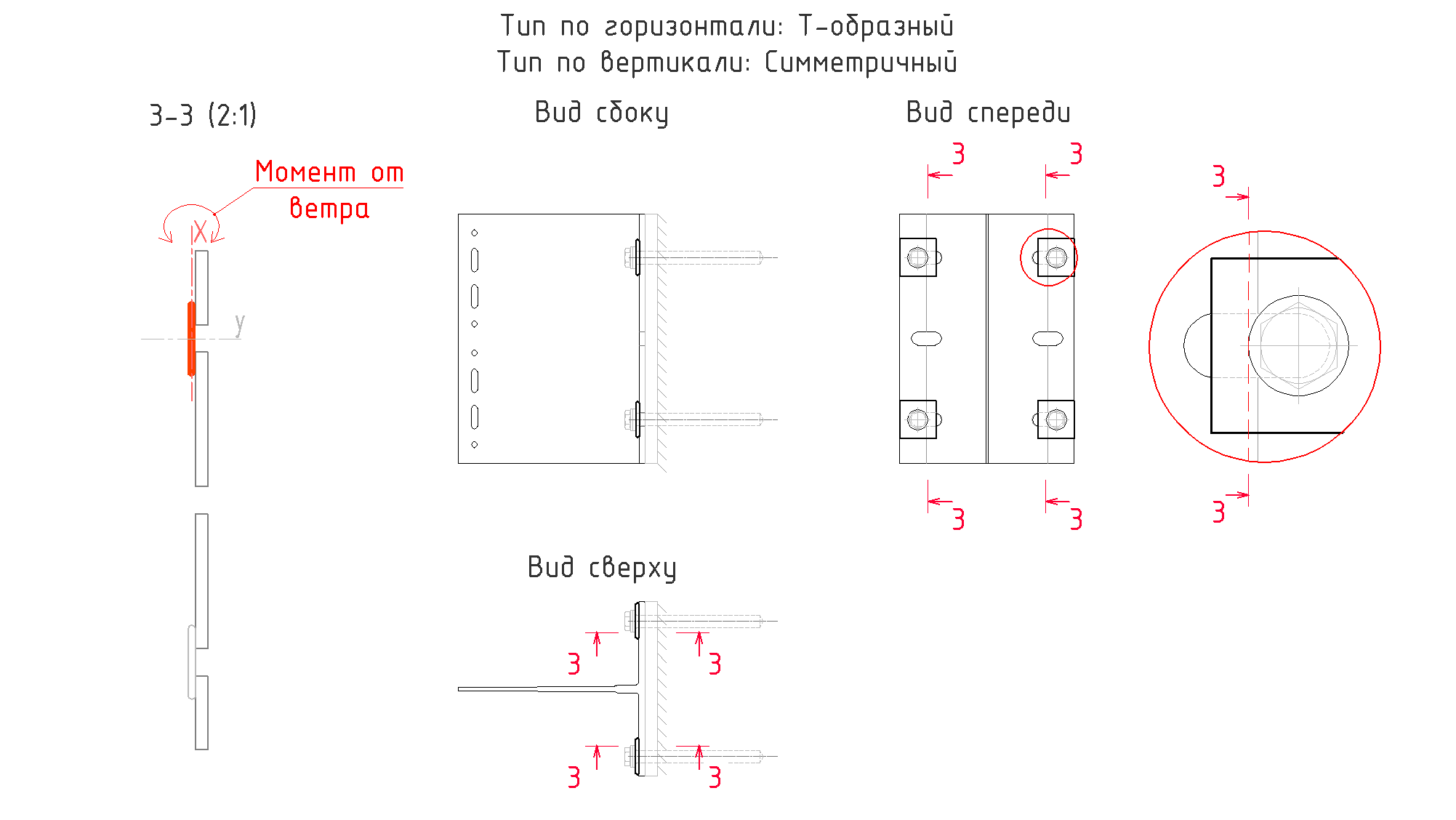

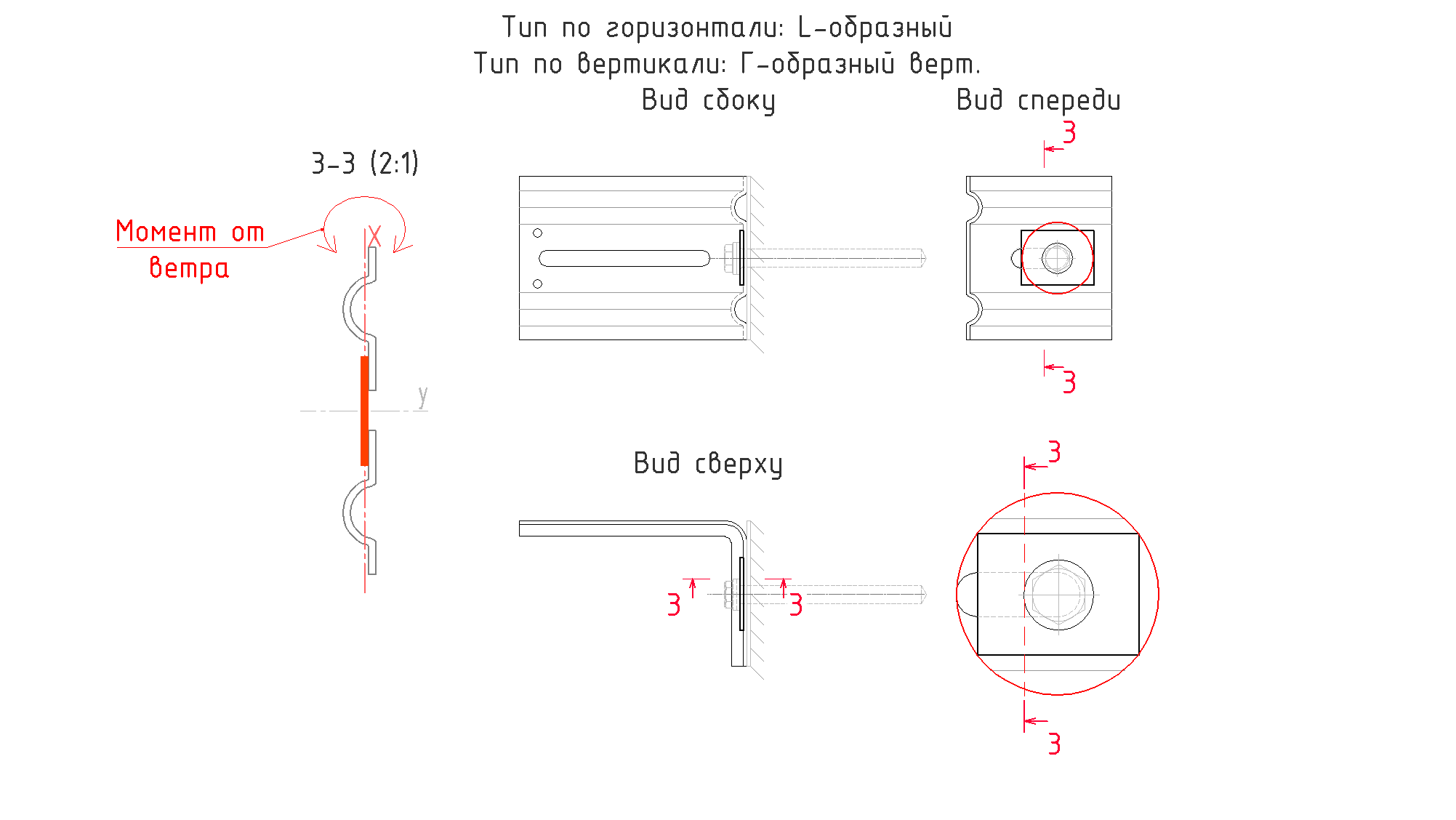

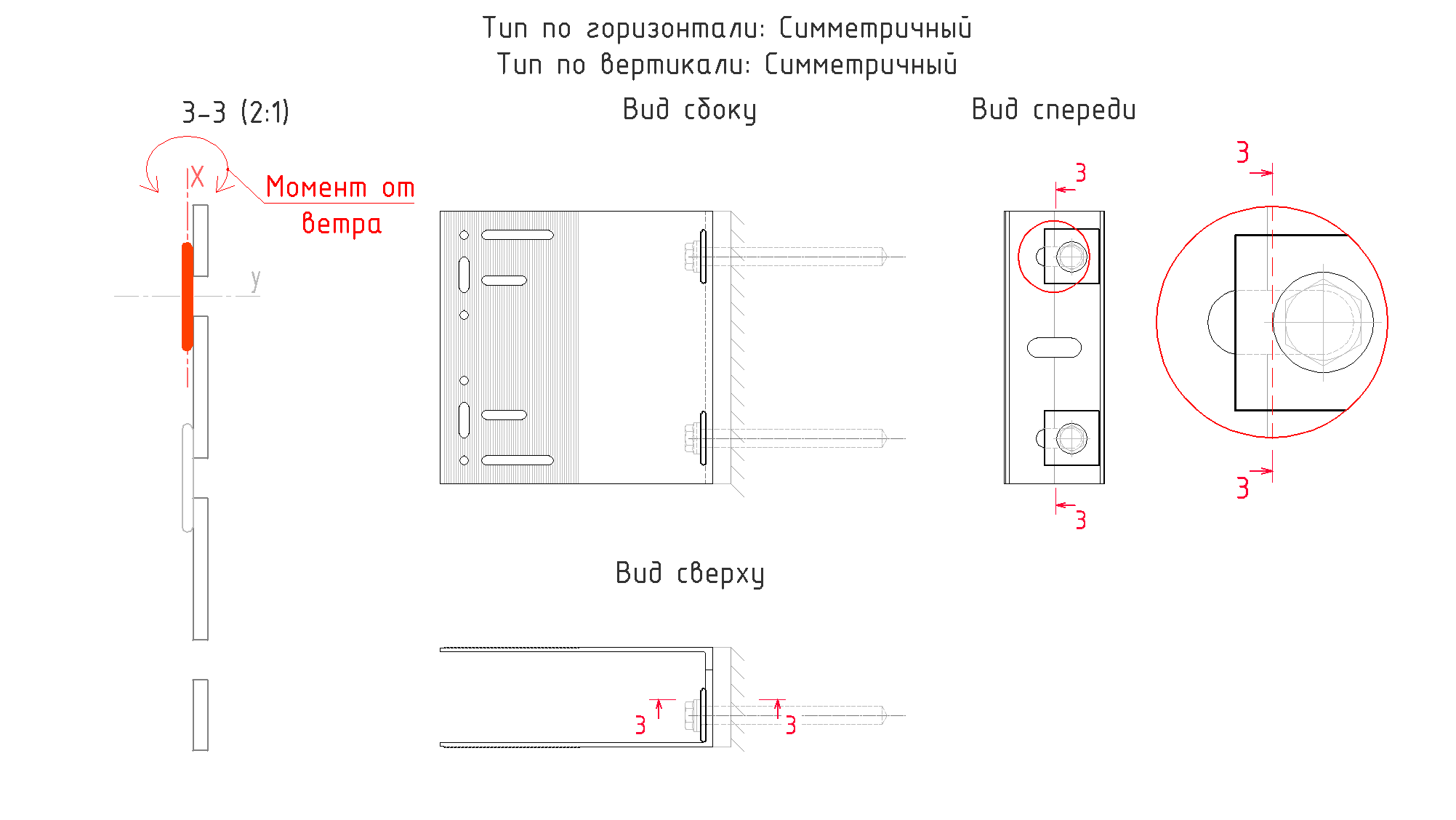

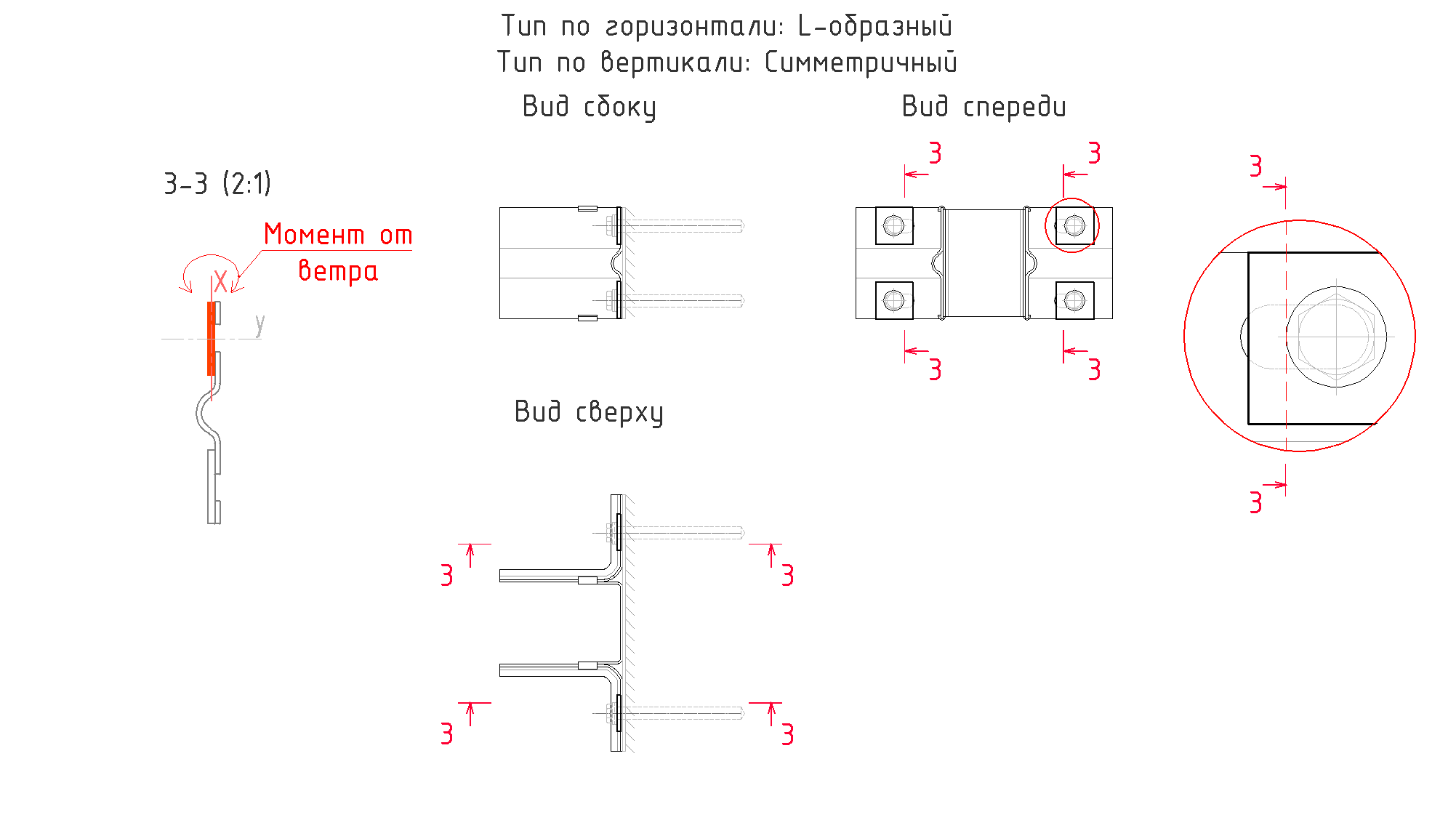

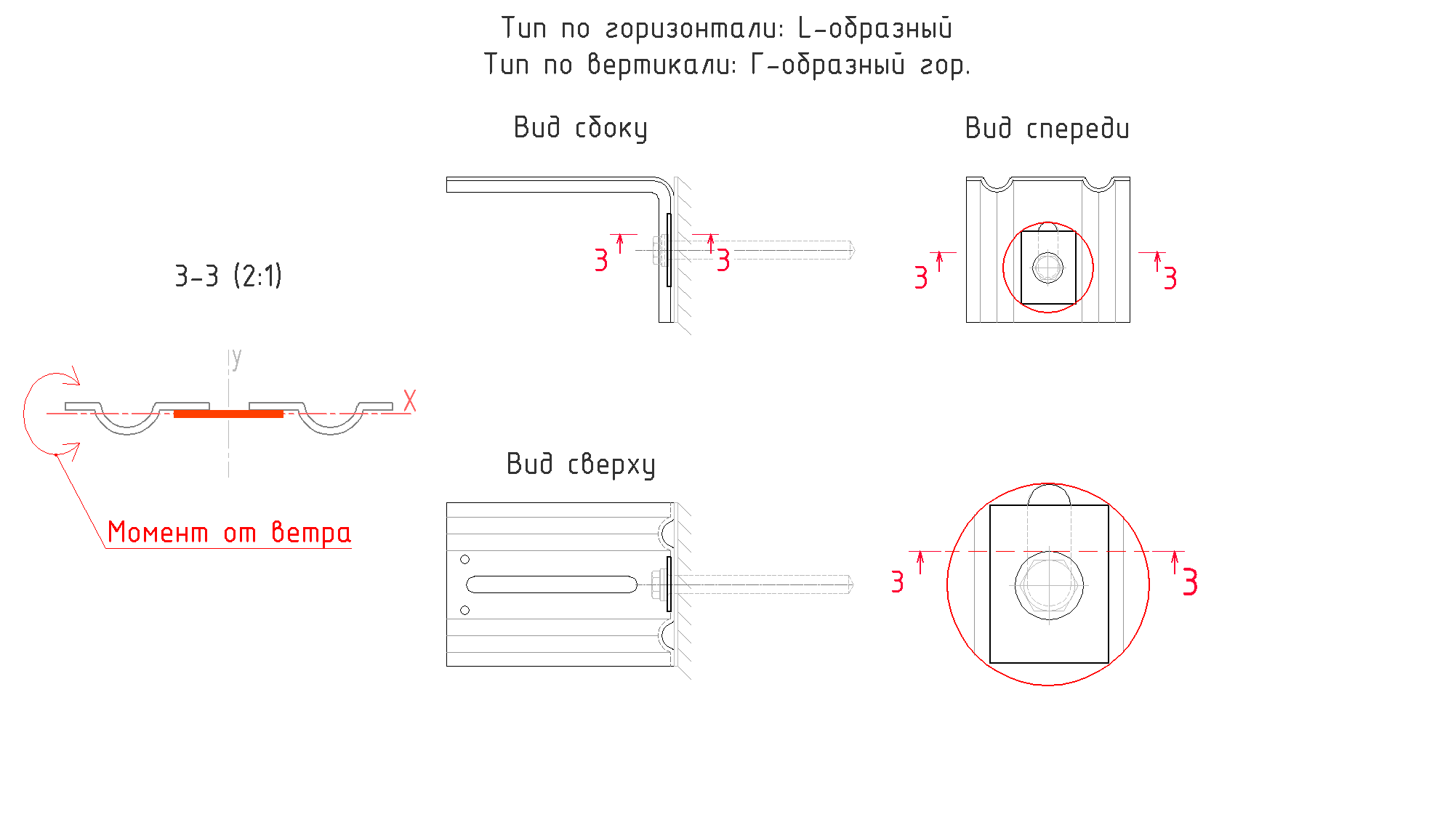

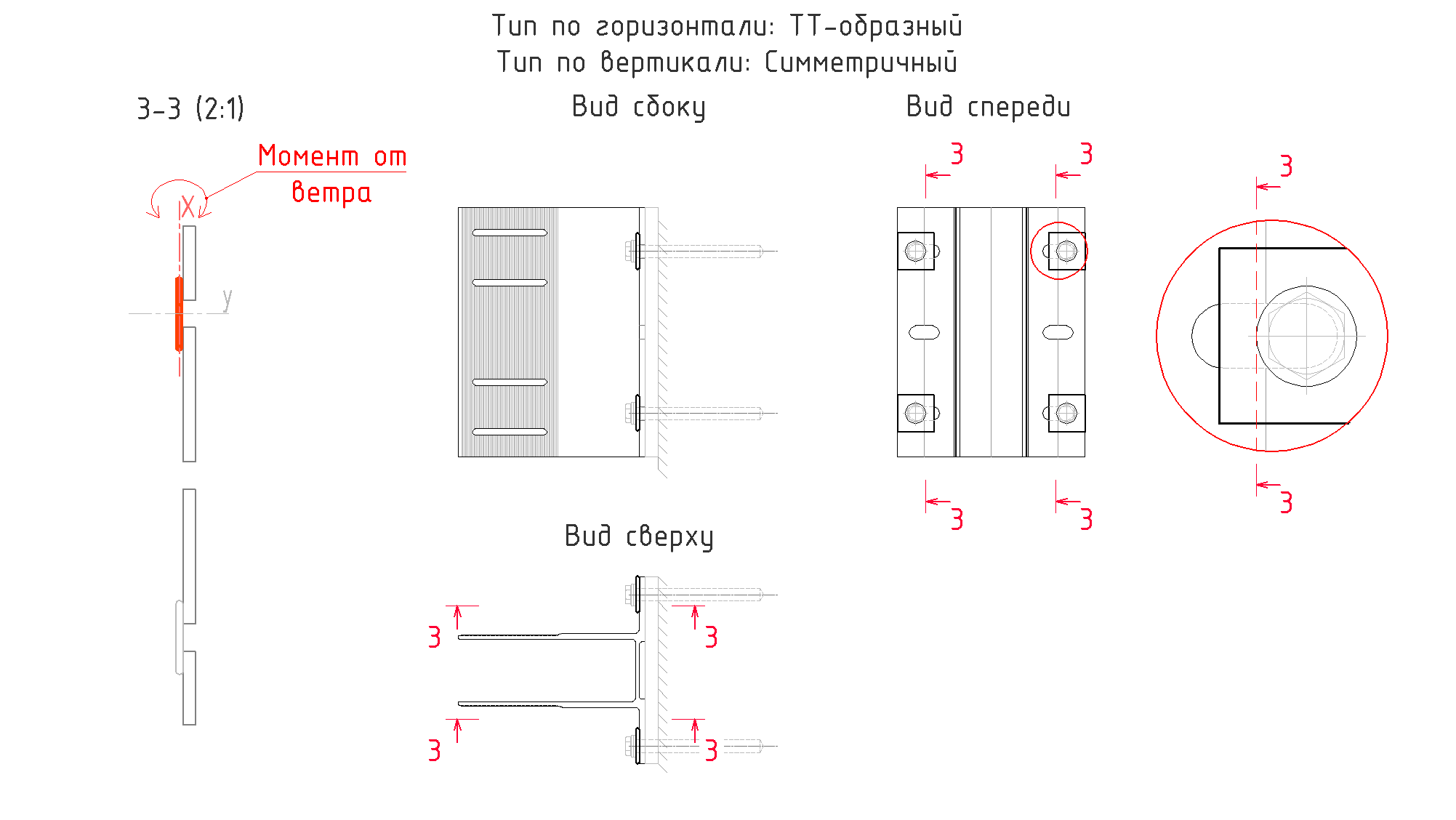

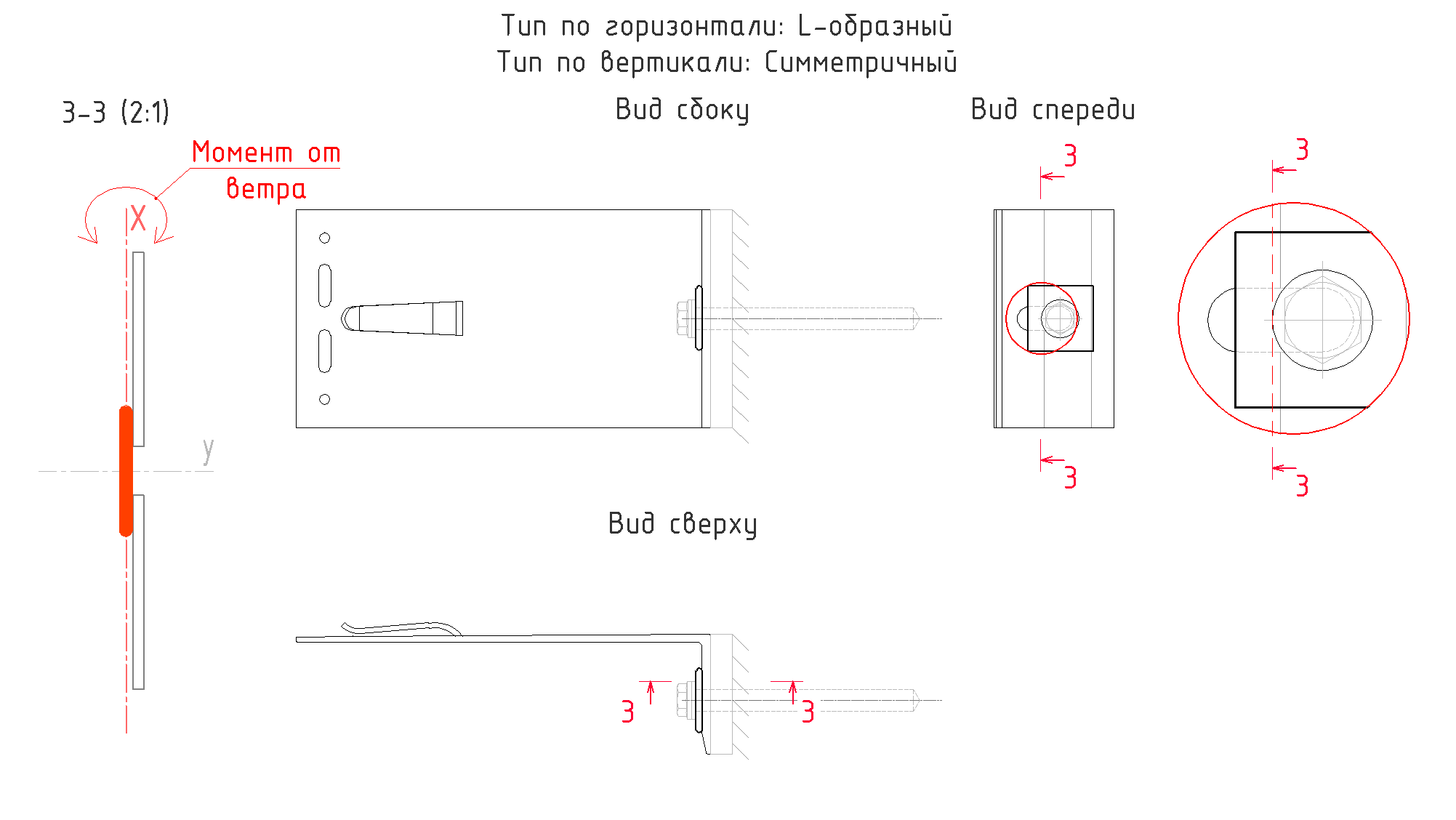

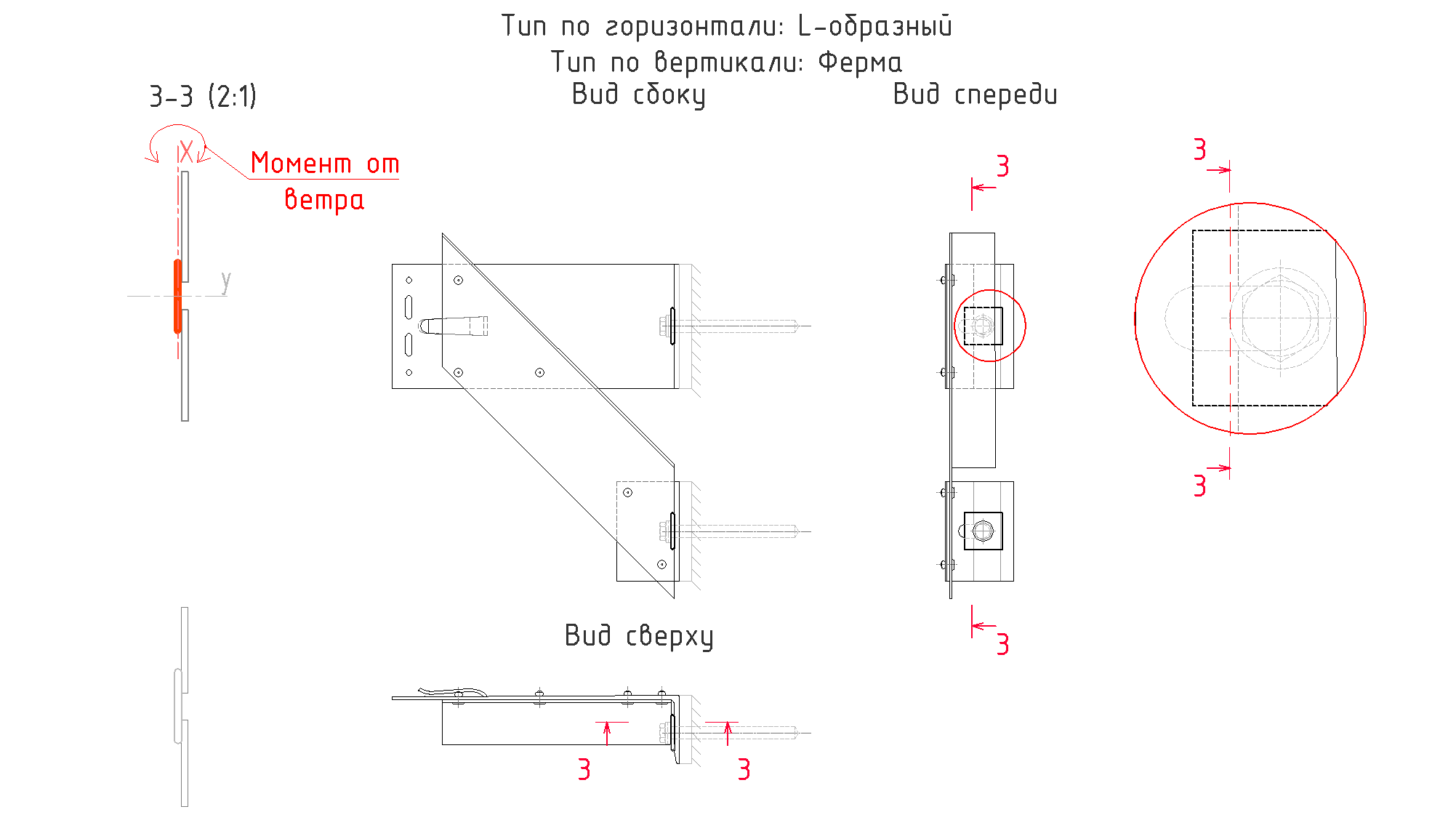

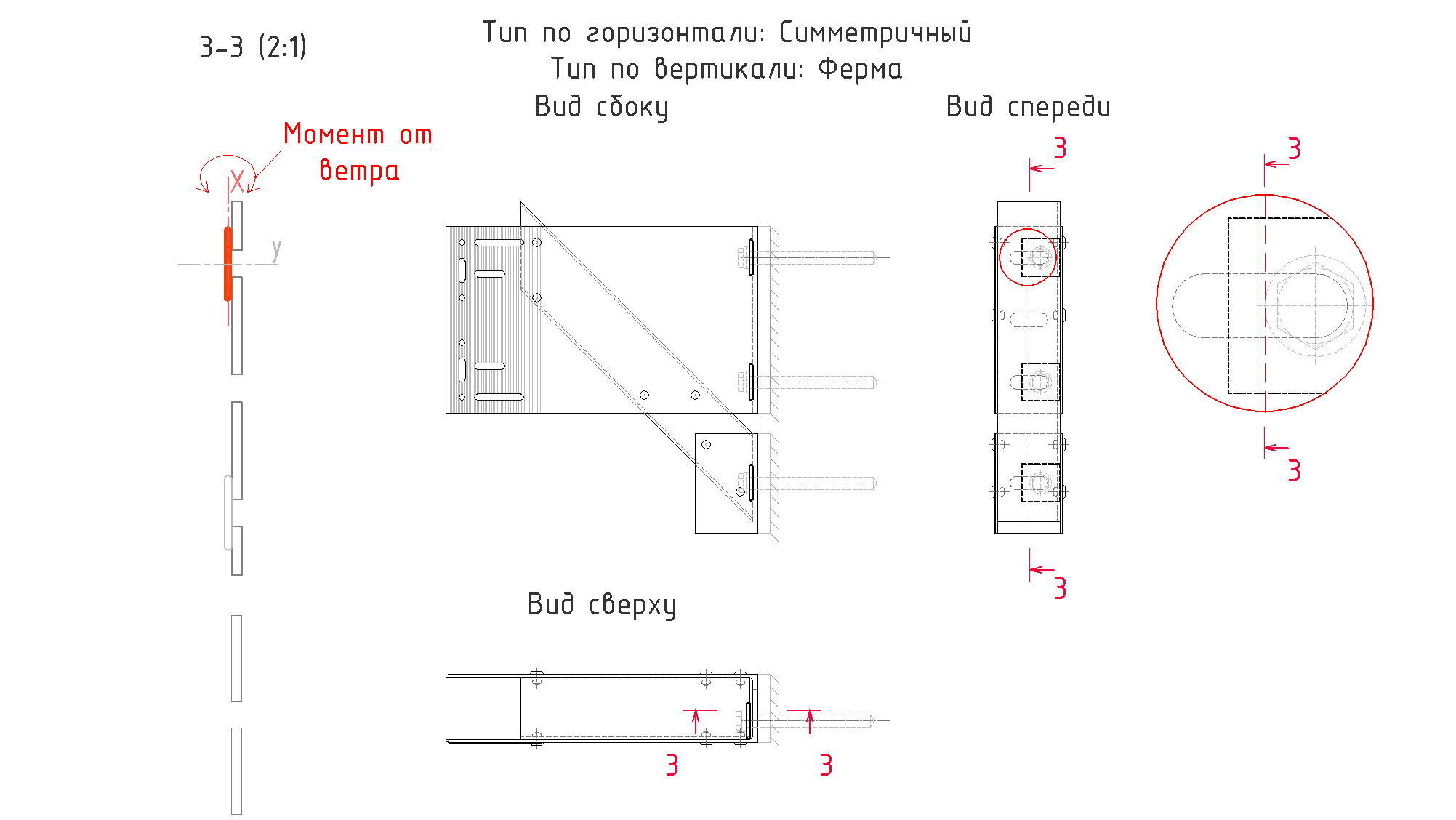

Wx, см3

Момент сопротивления

Поле обязательно к заполнению

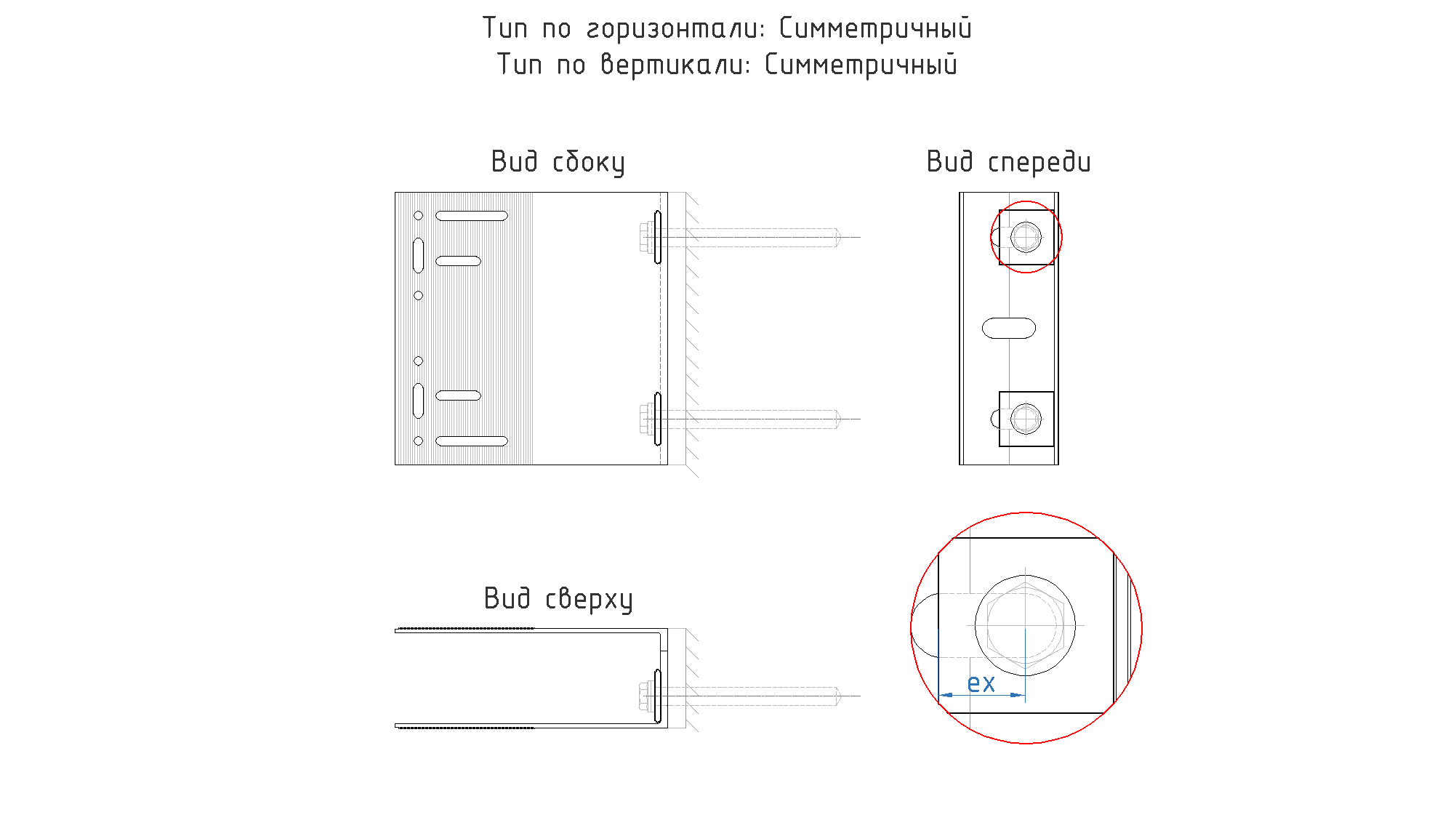

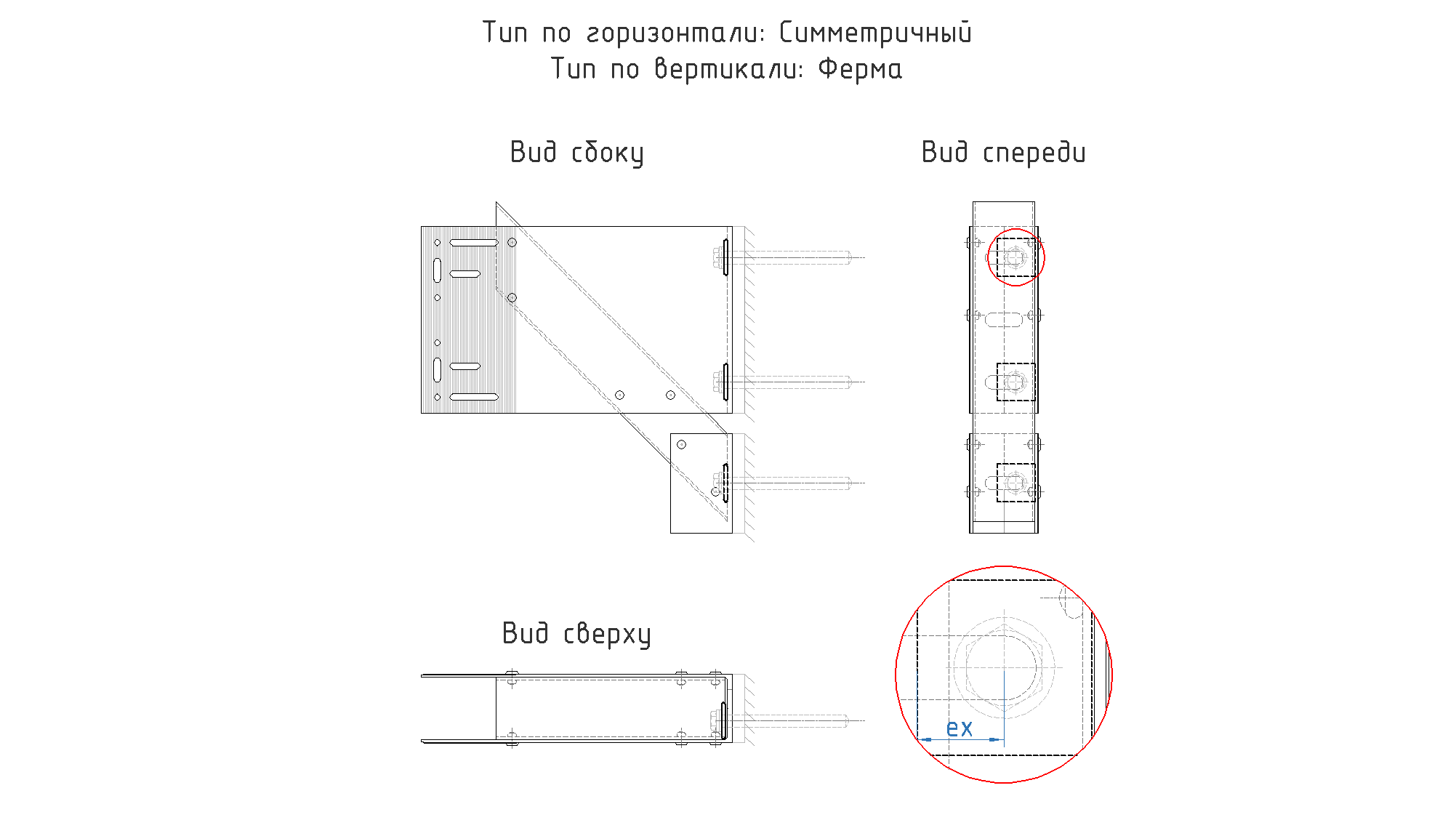

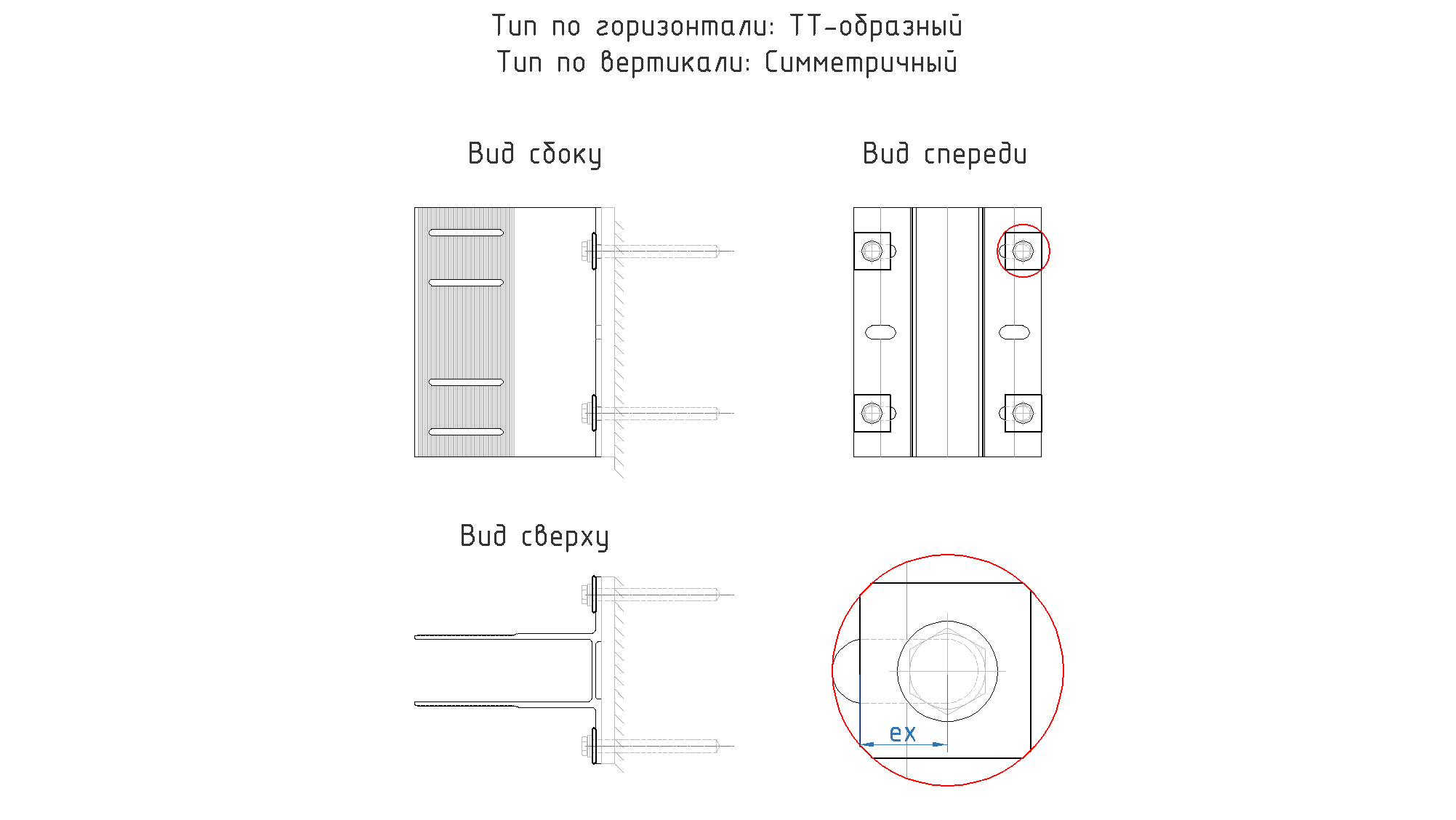

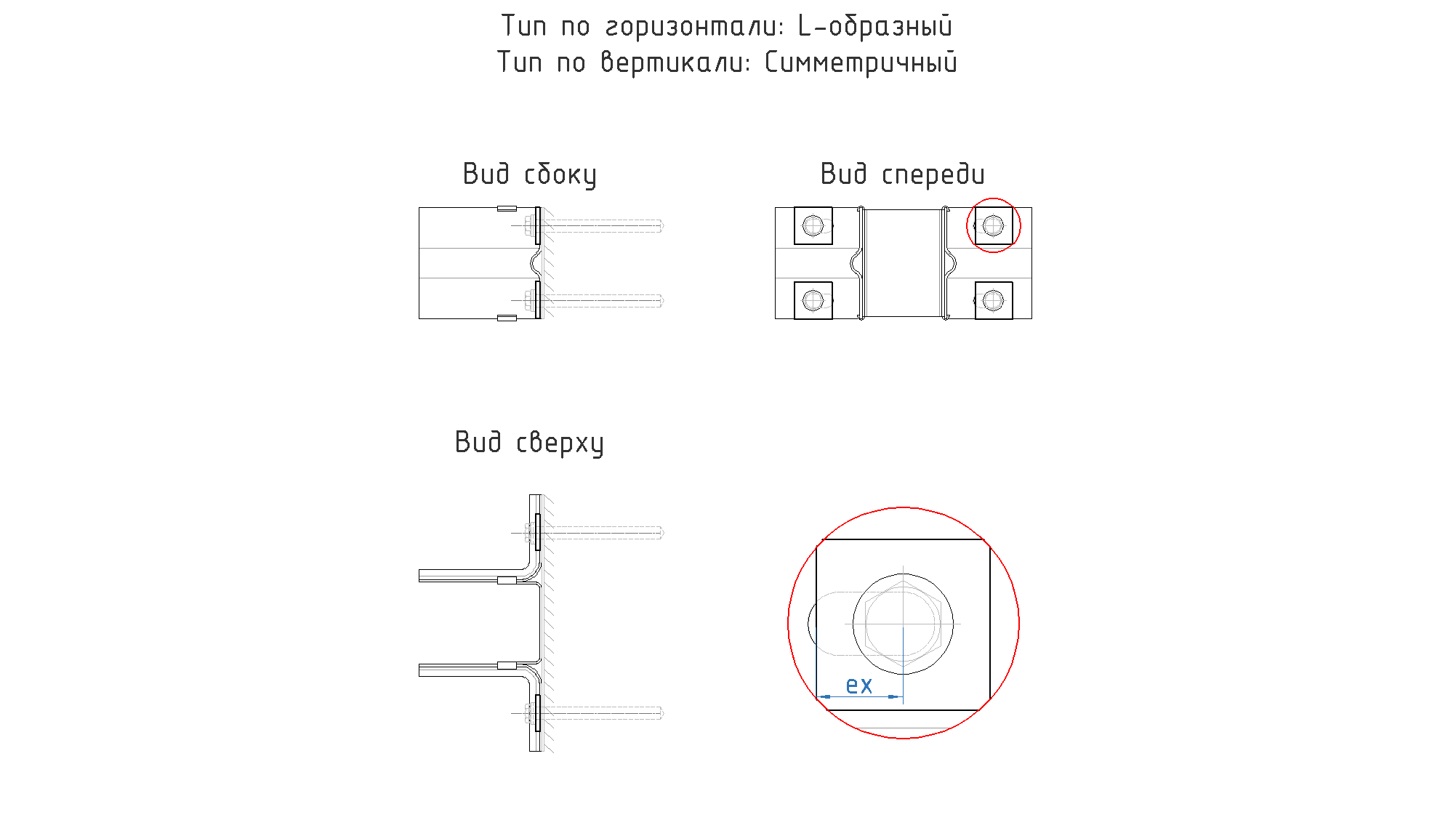

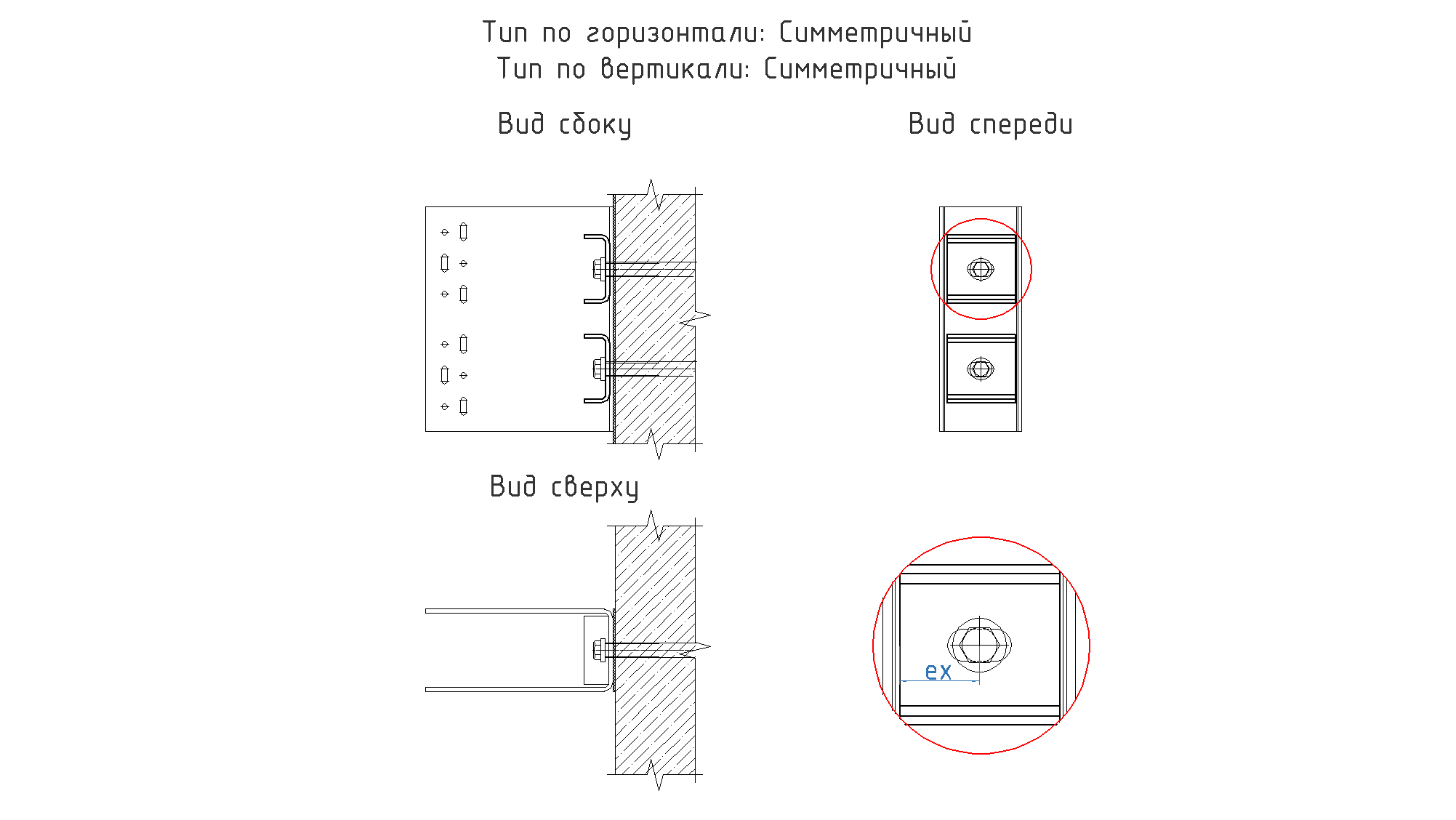

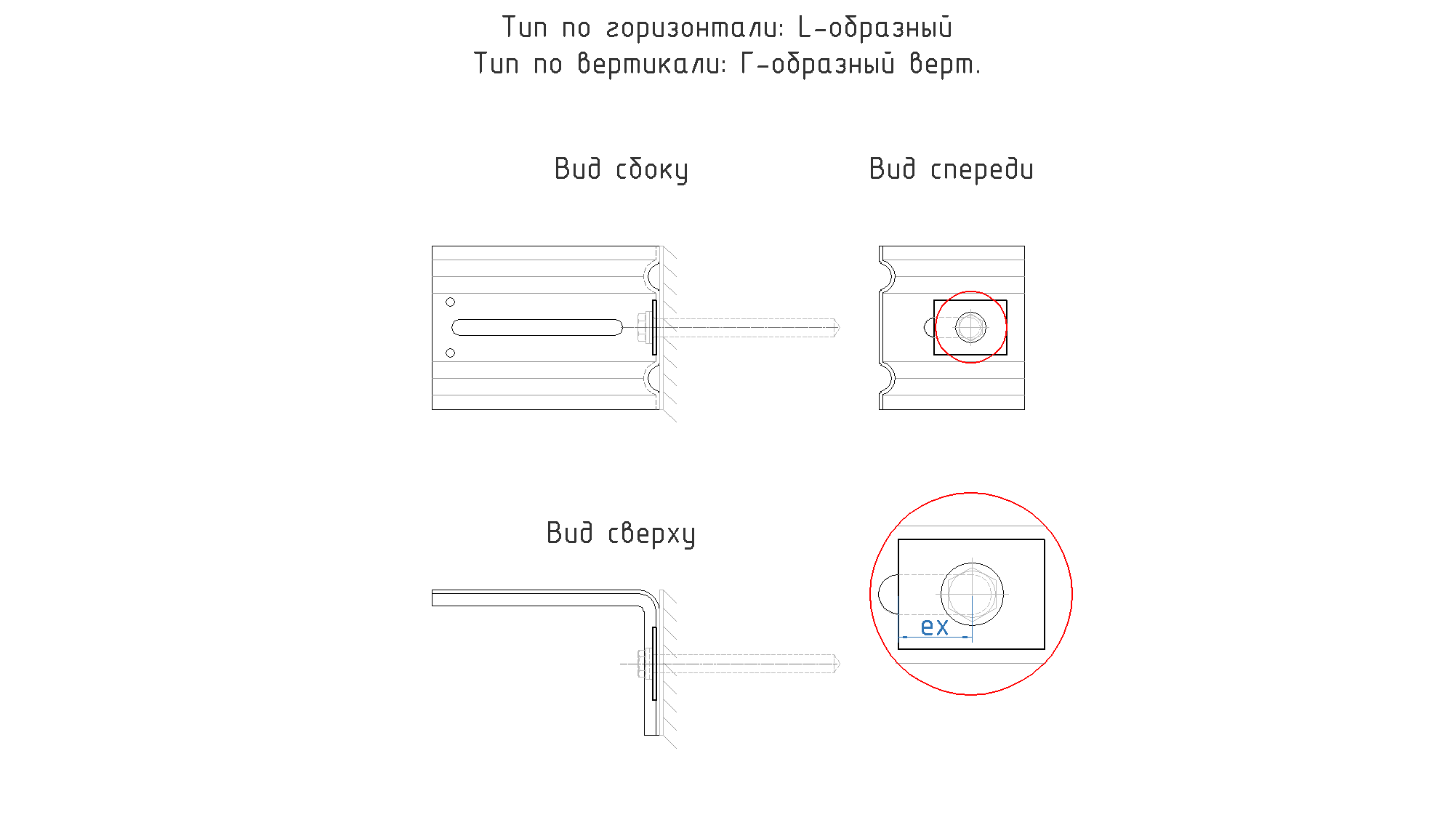

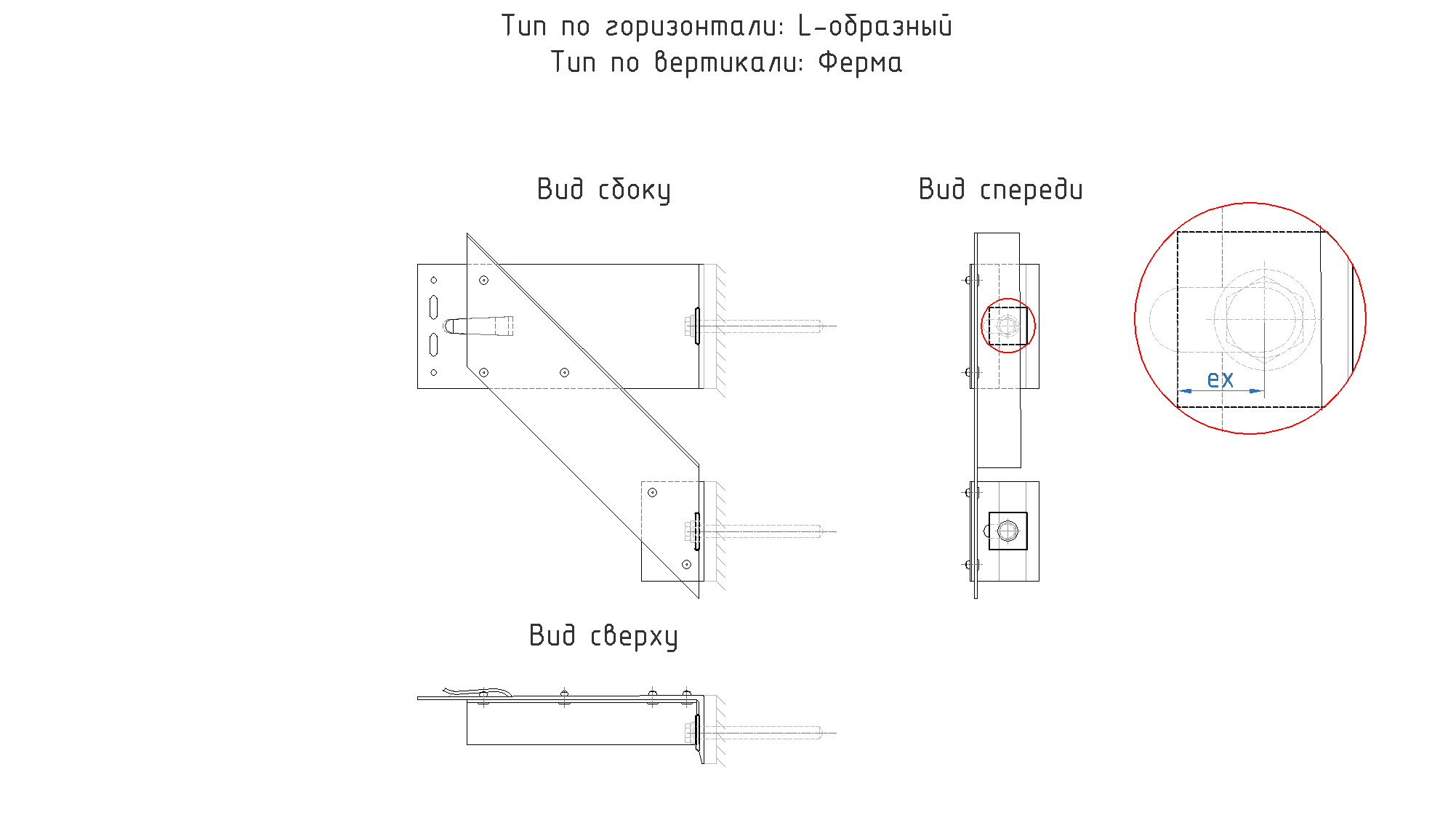

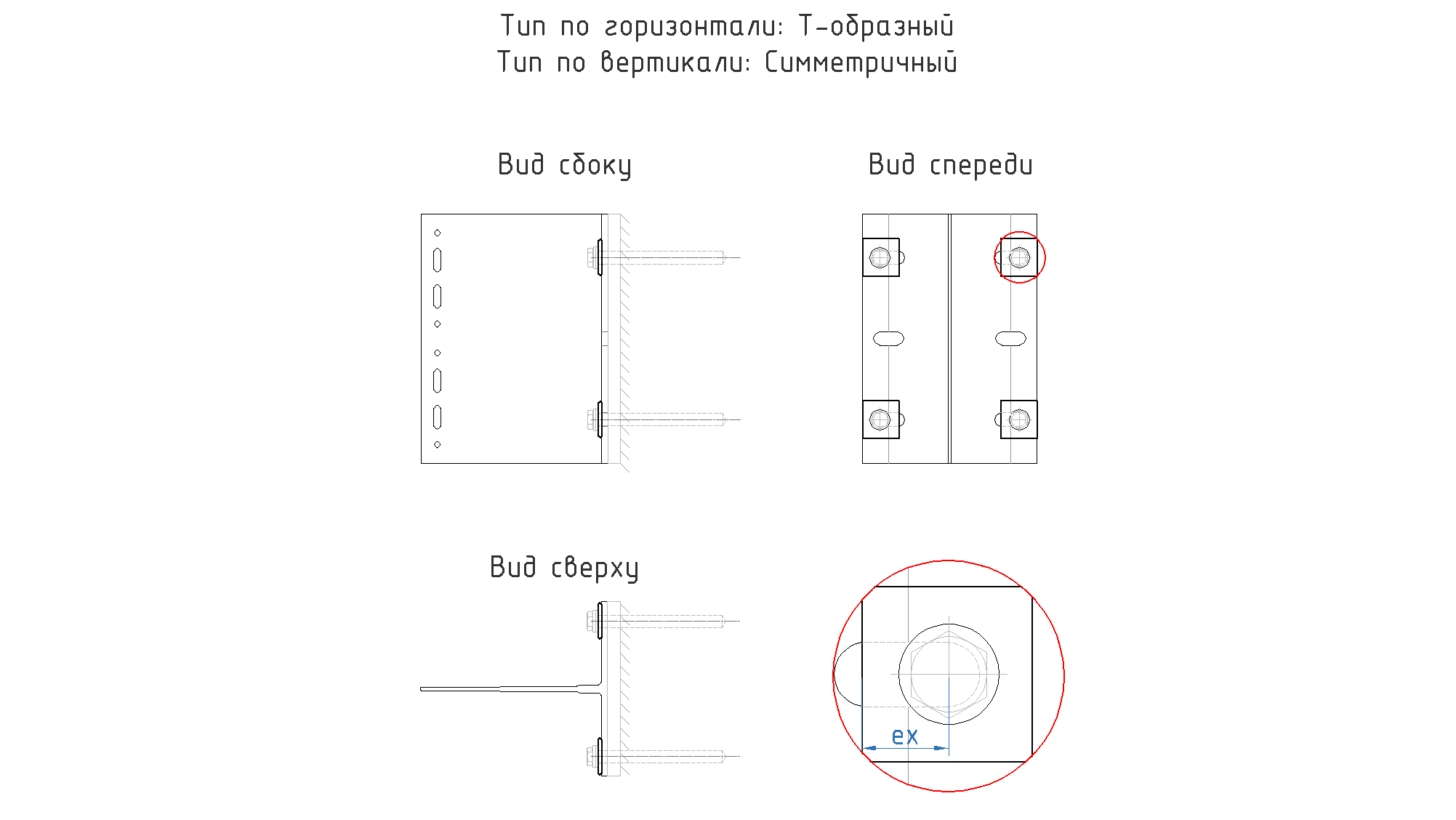

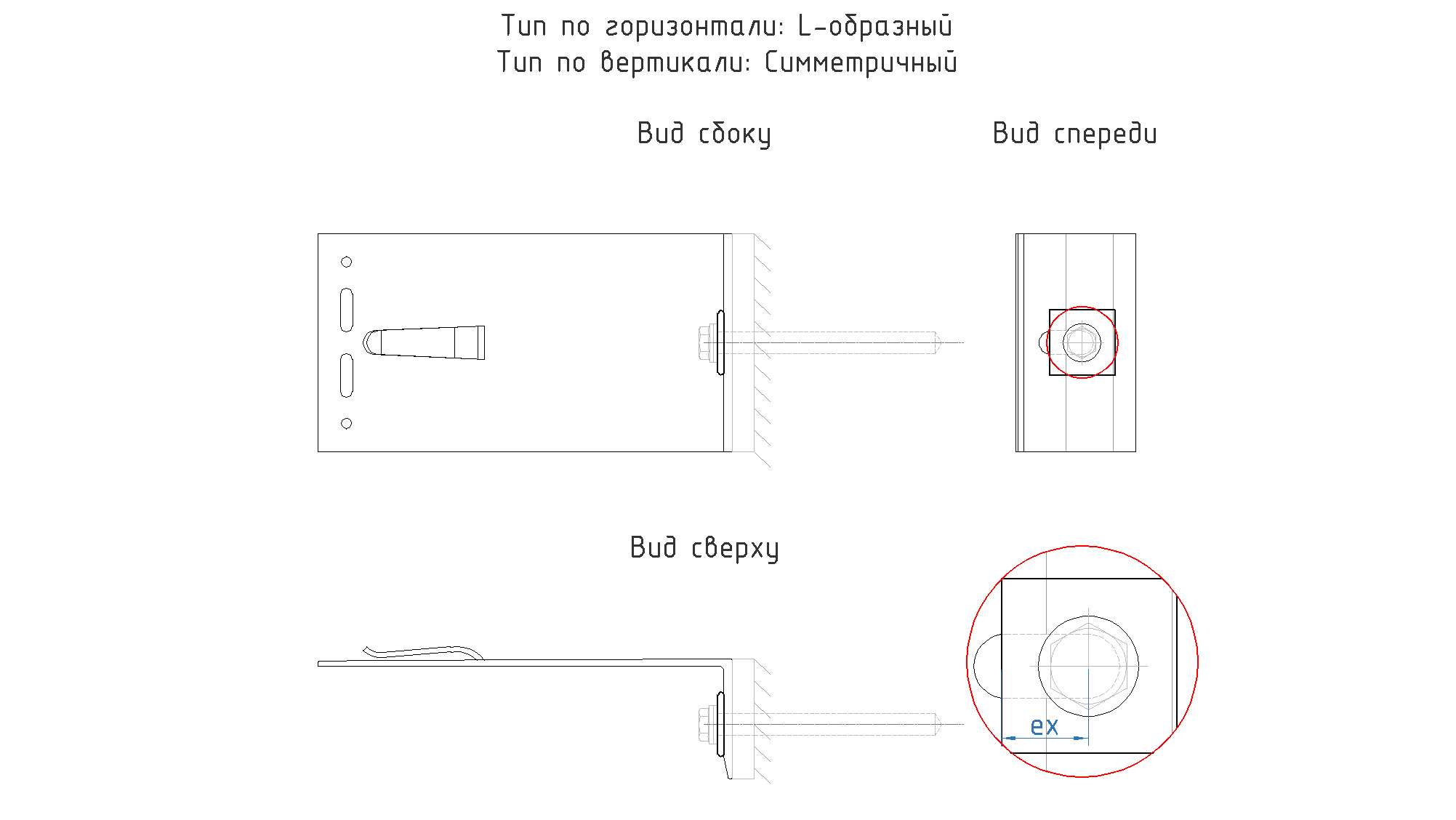

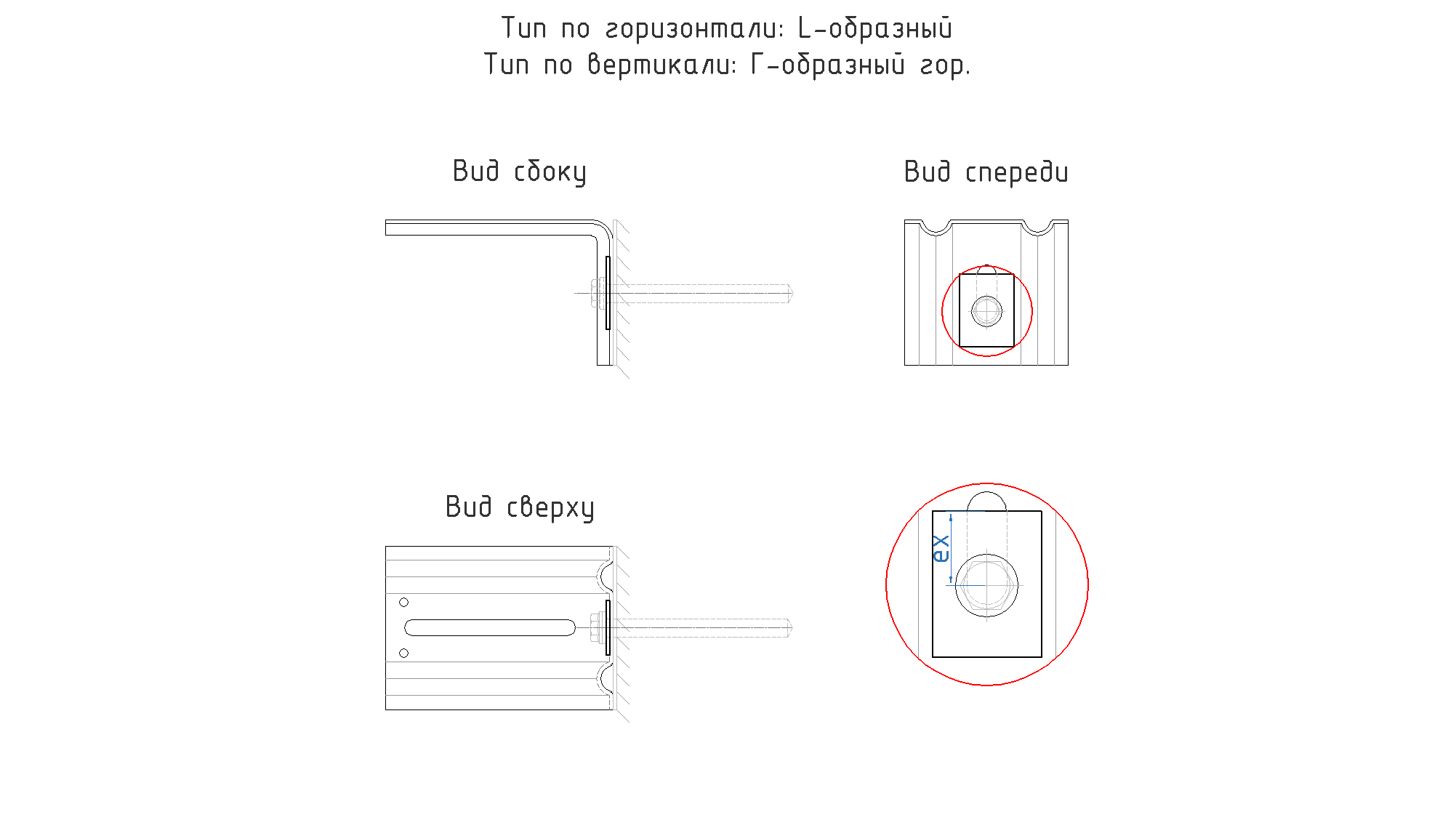

ex, м

Расстояние от оси анкера до края шайбы по оси X

Поле обязательно к заполнению

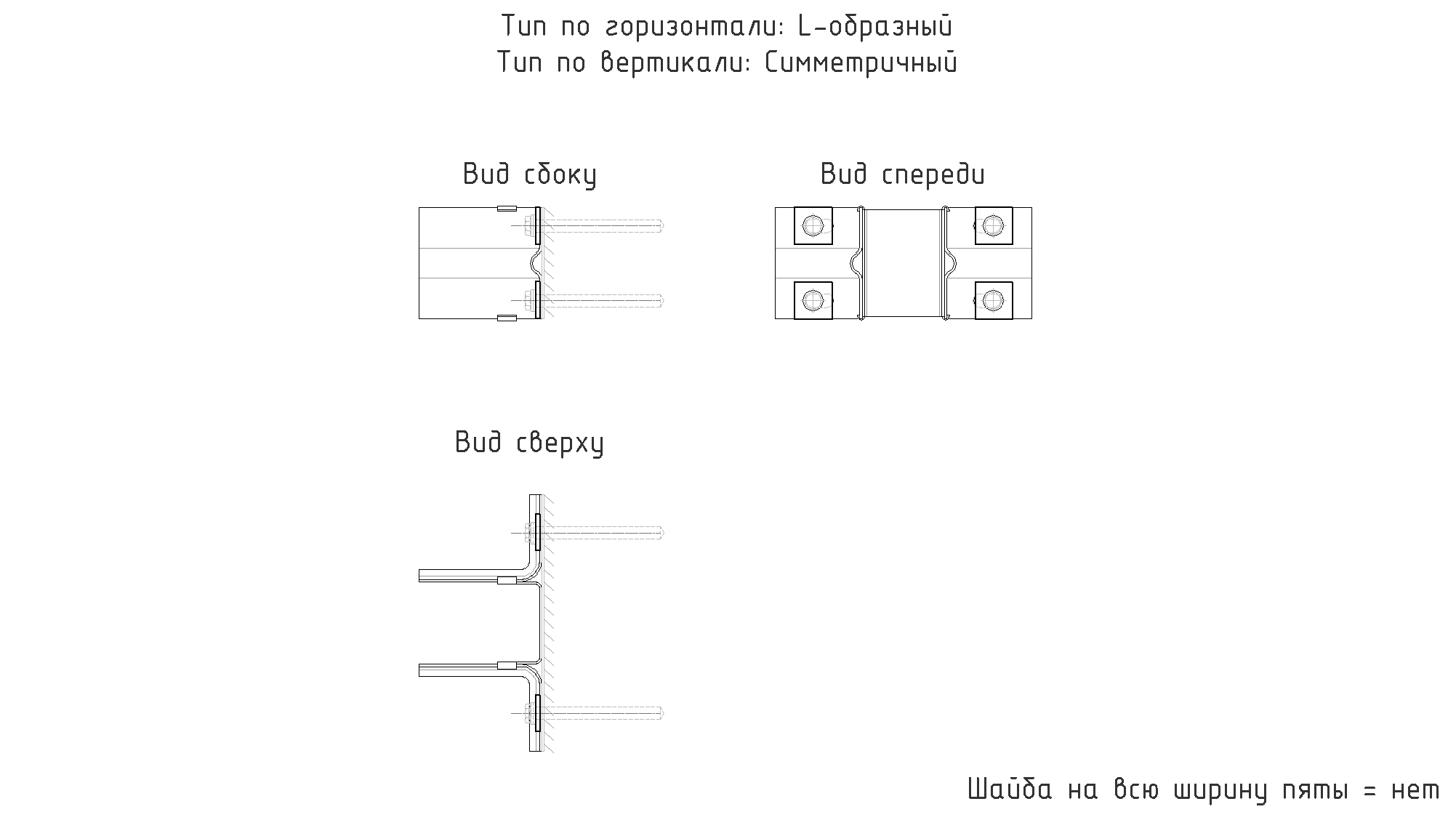

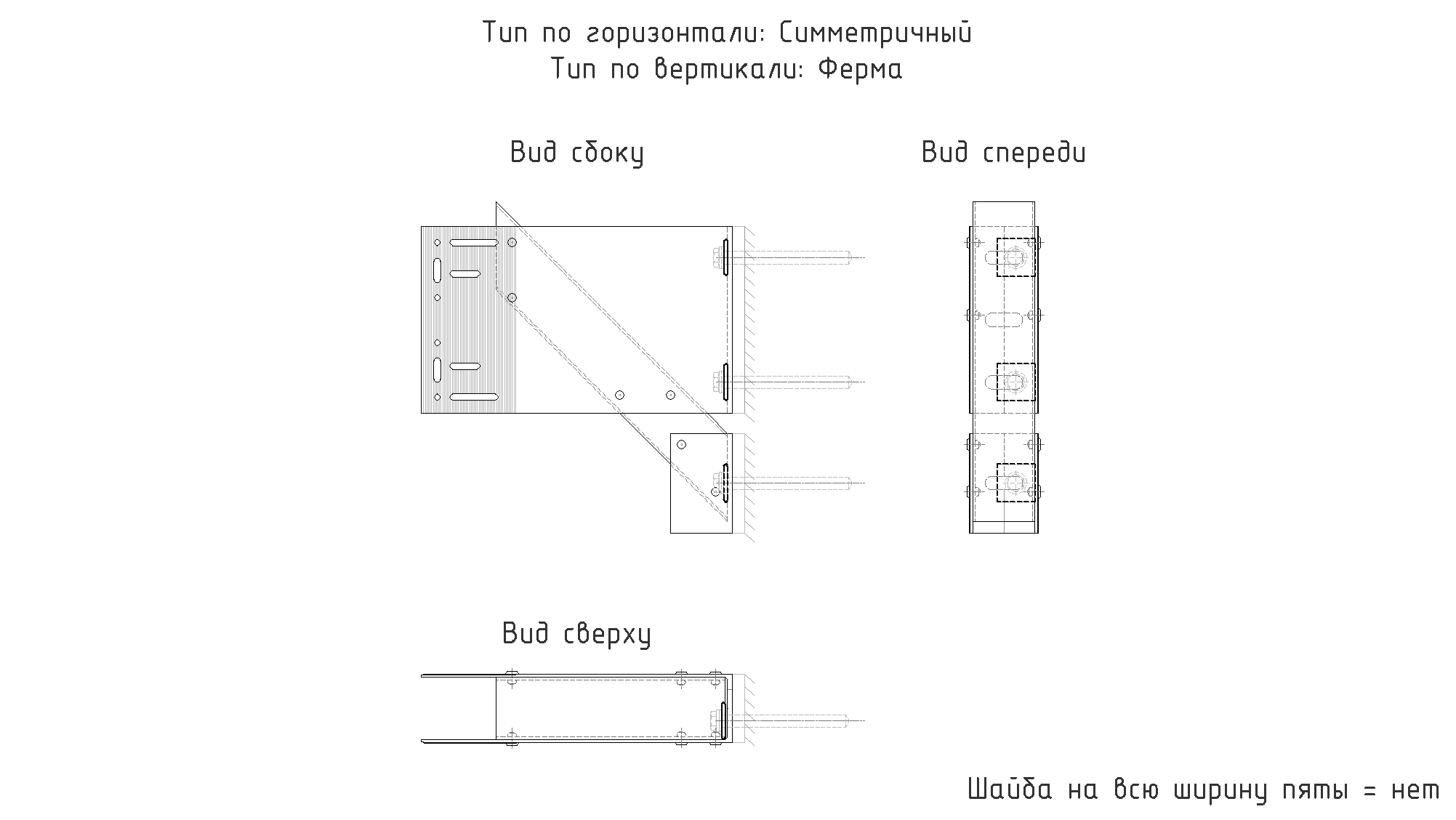

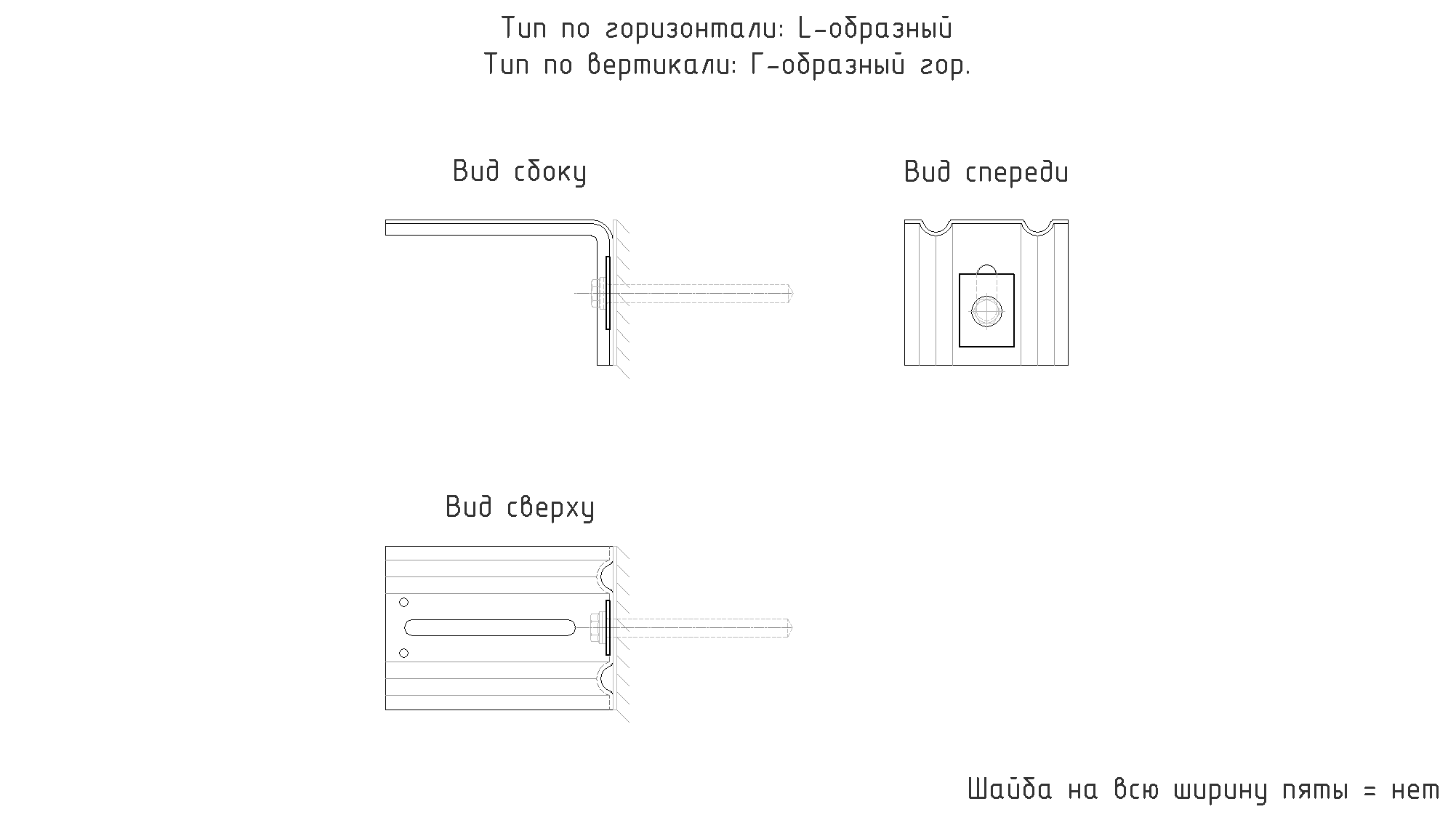

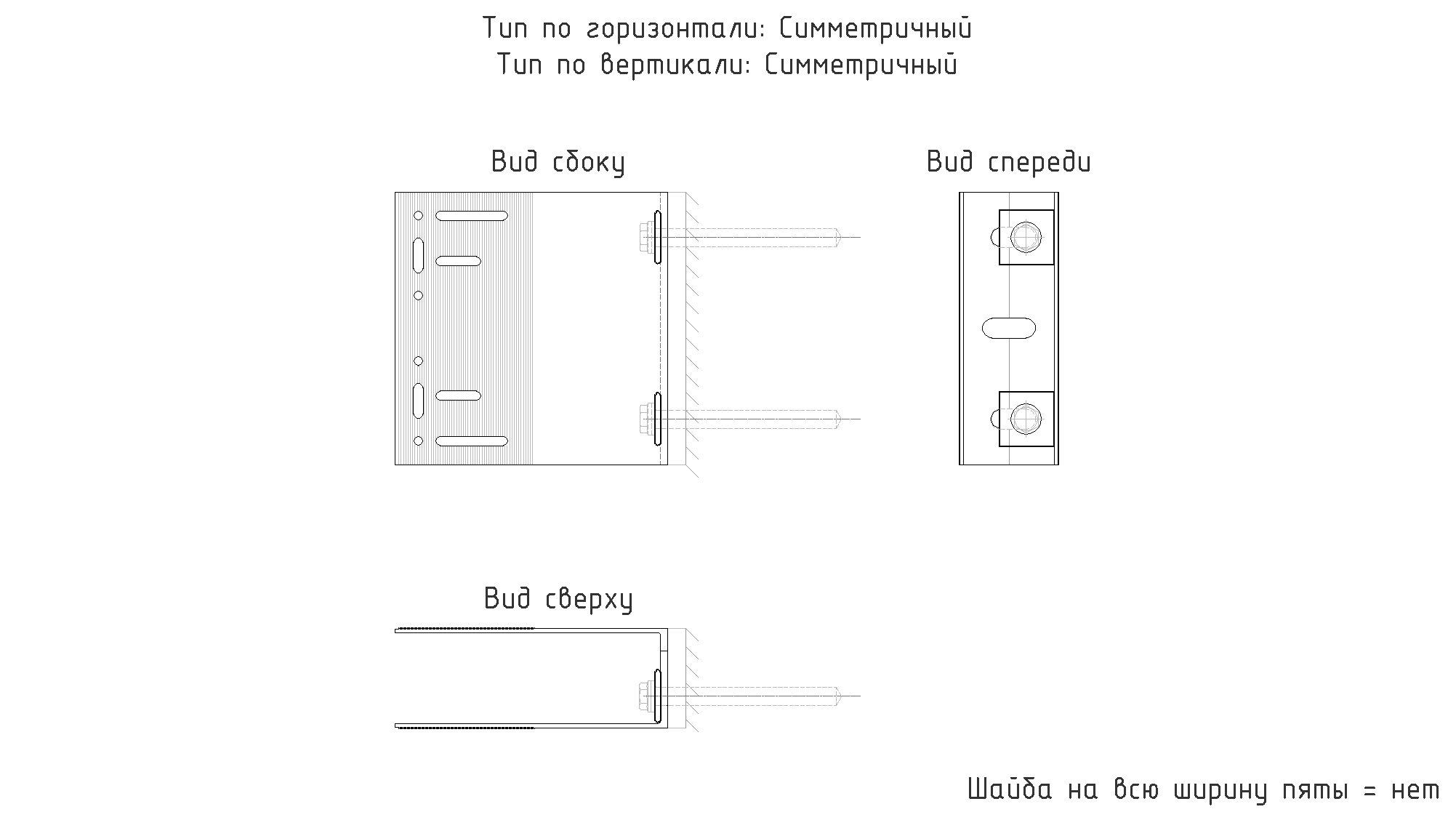

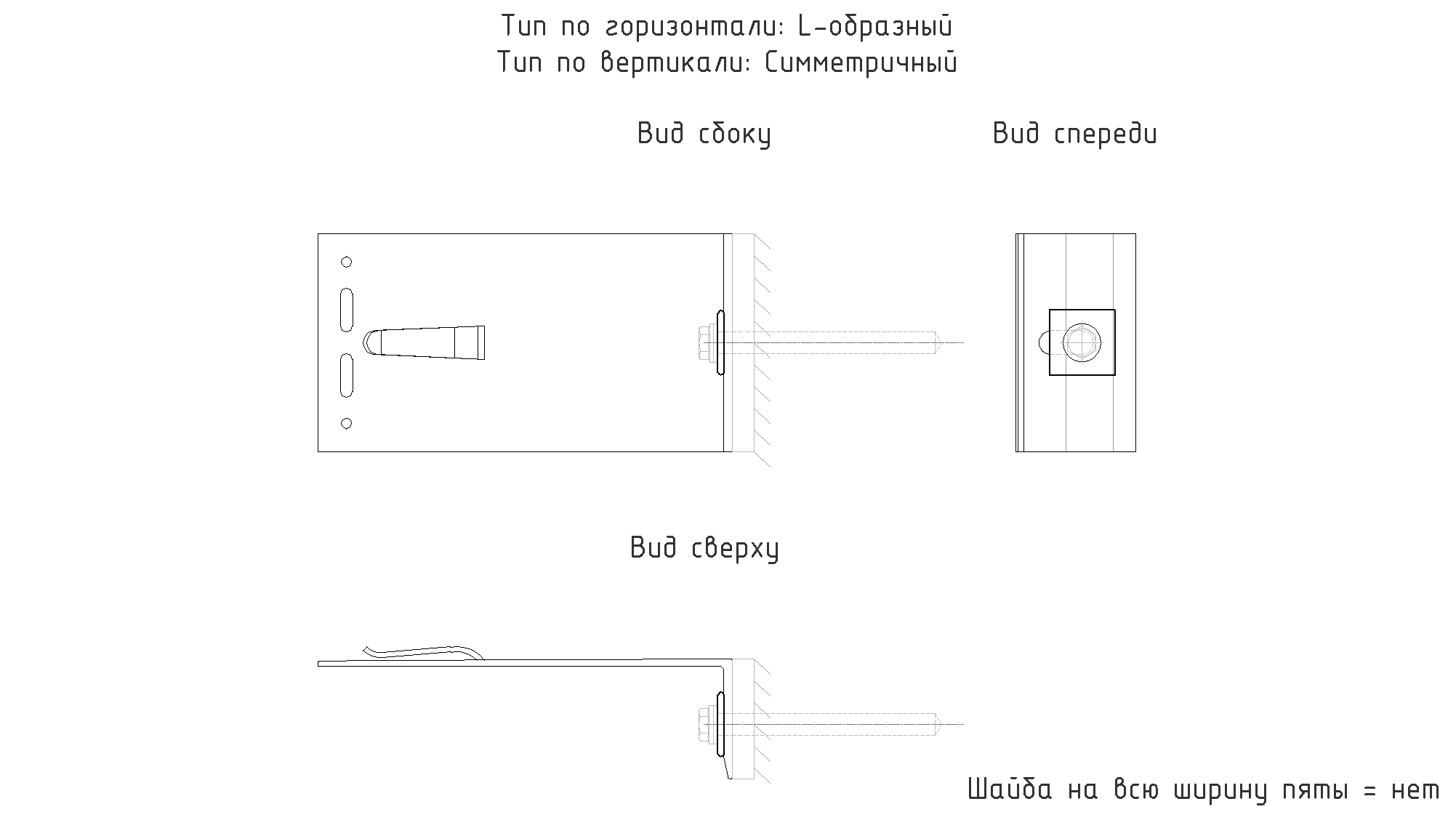

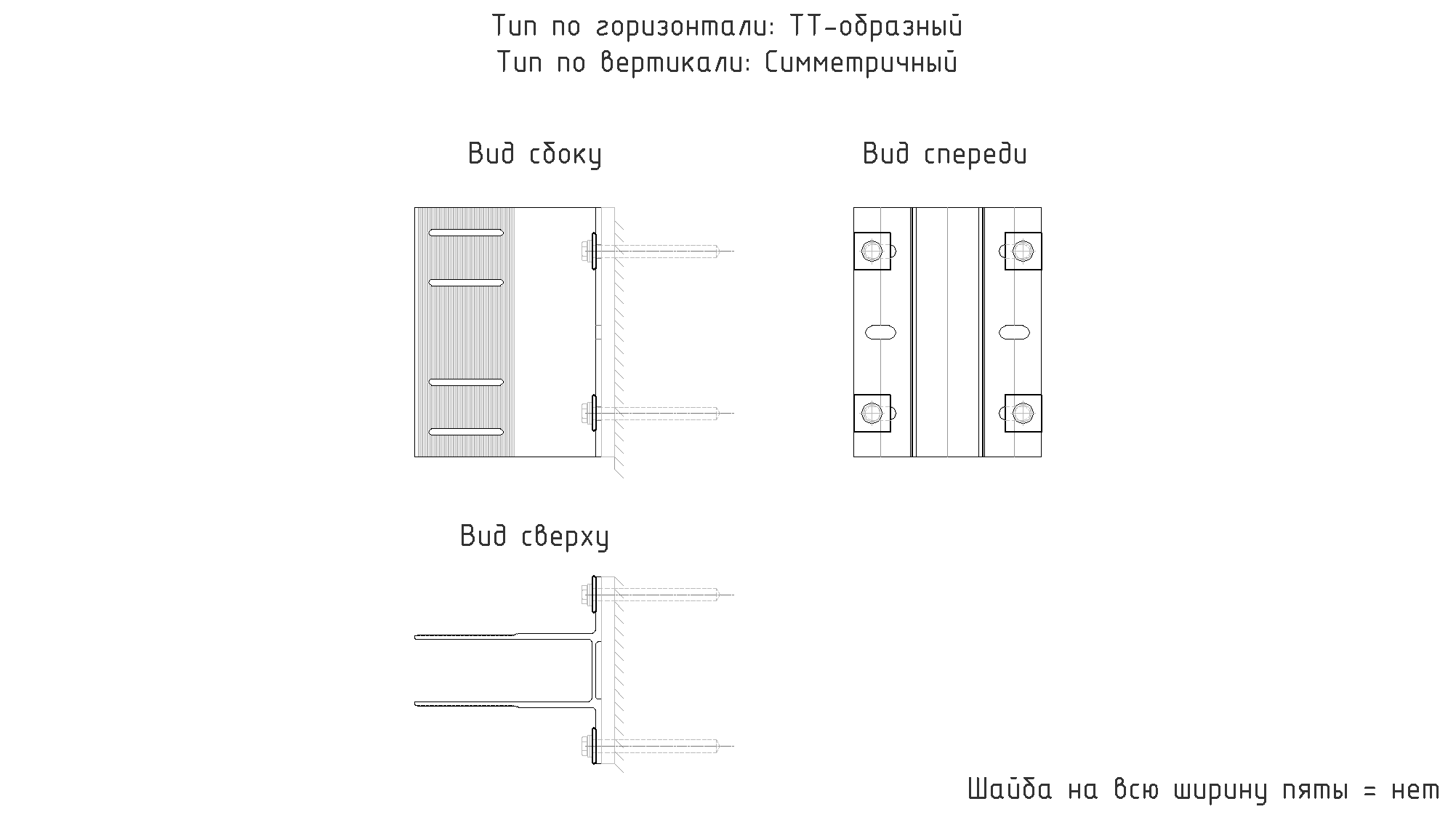

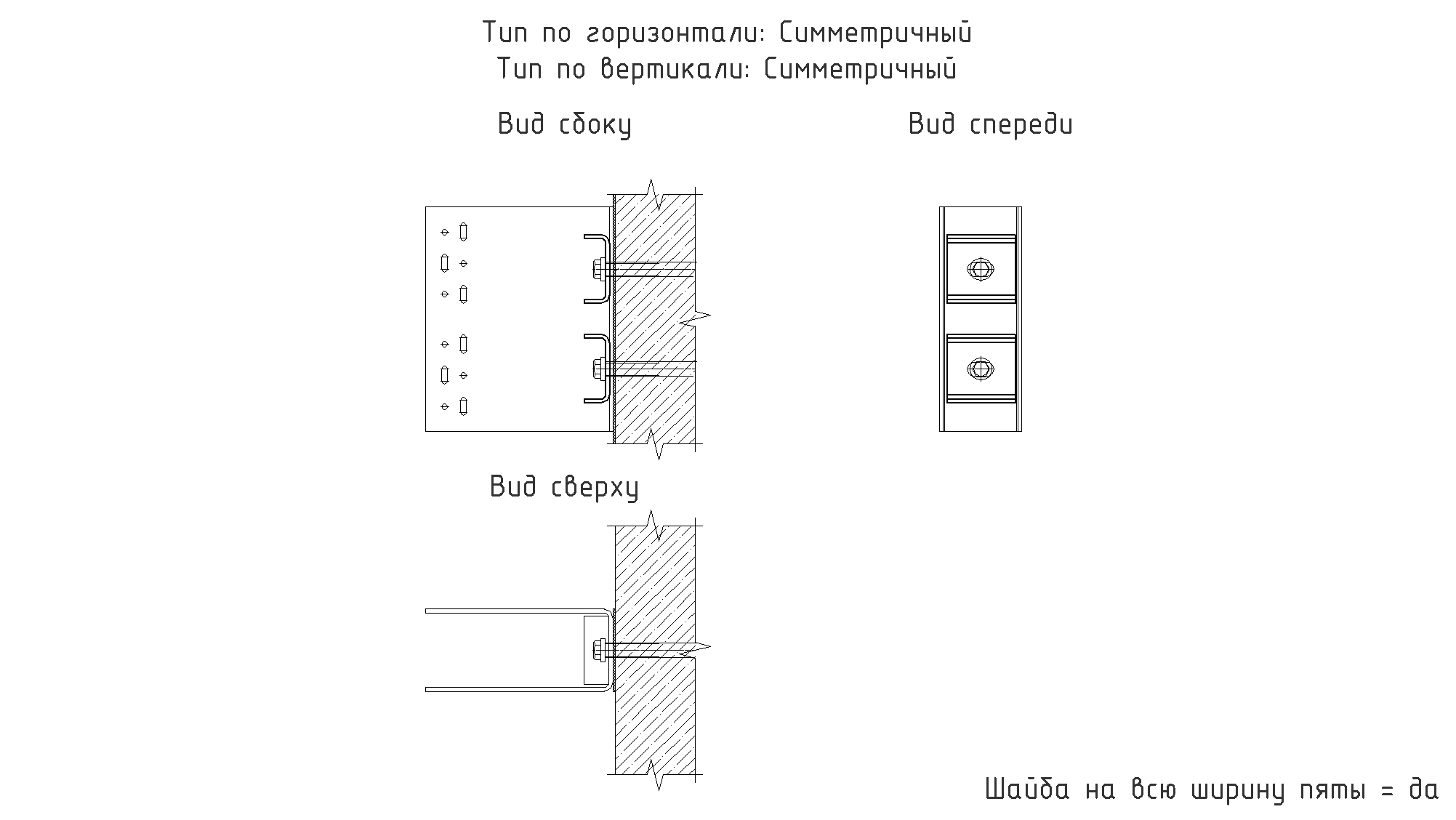

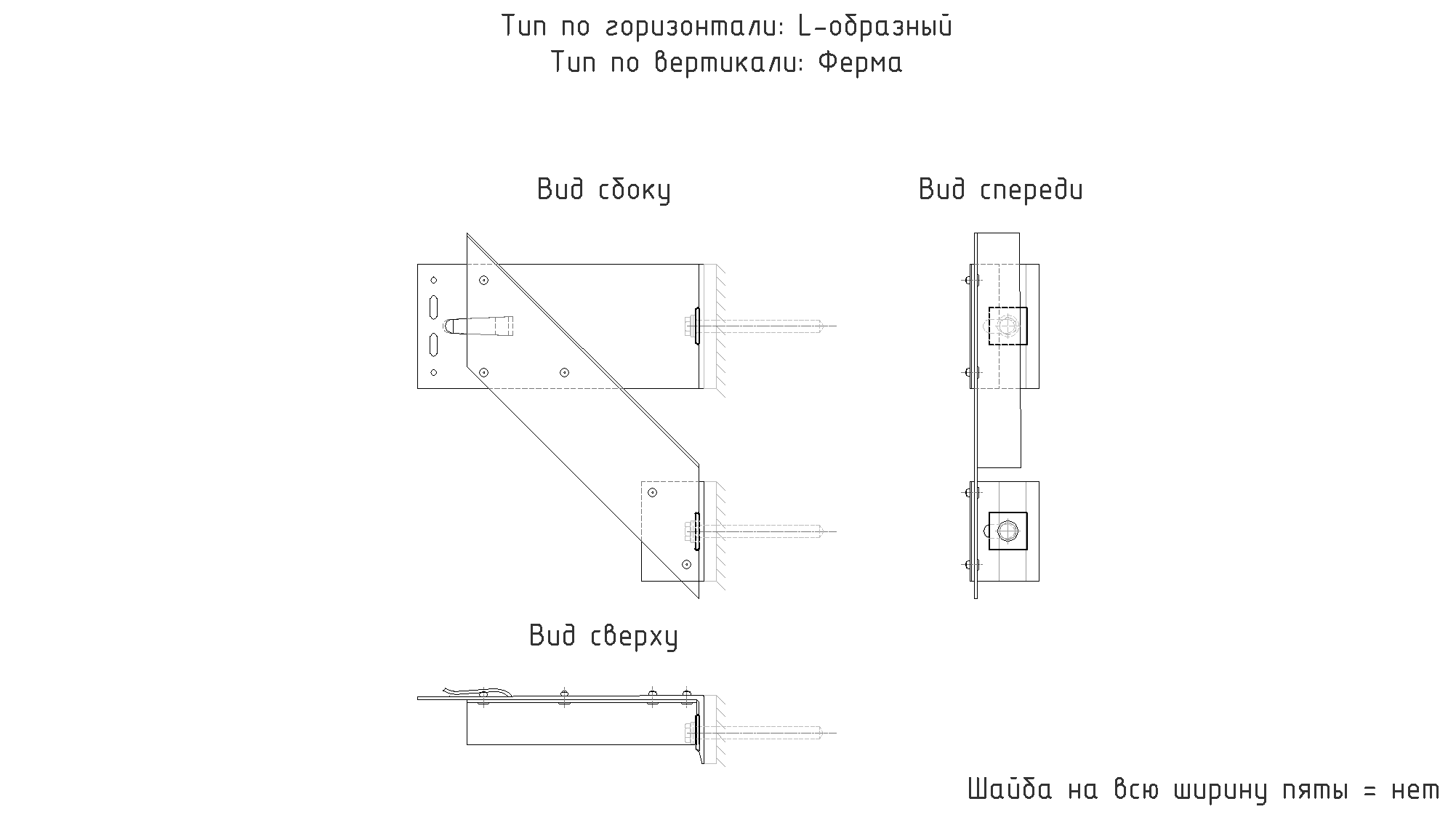

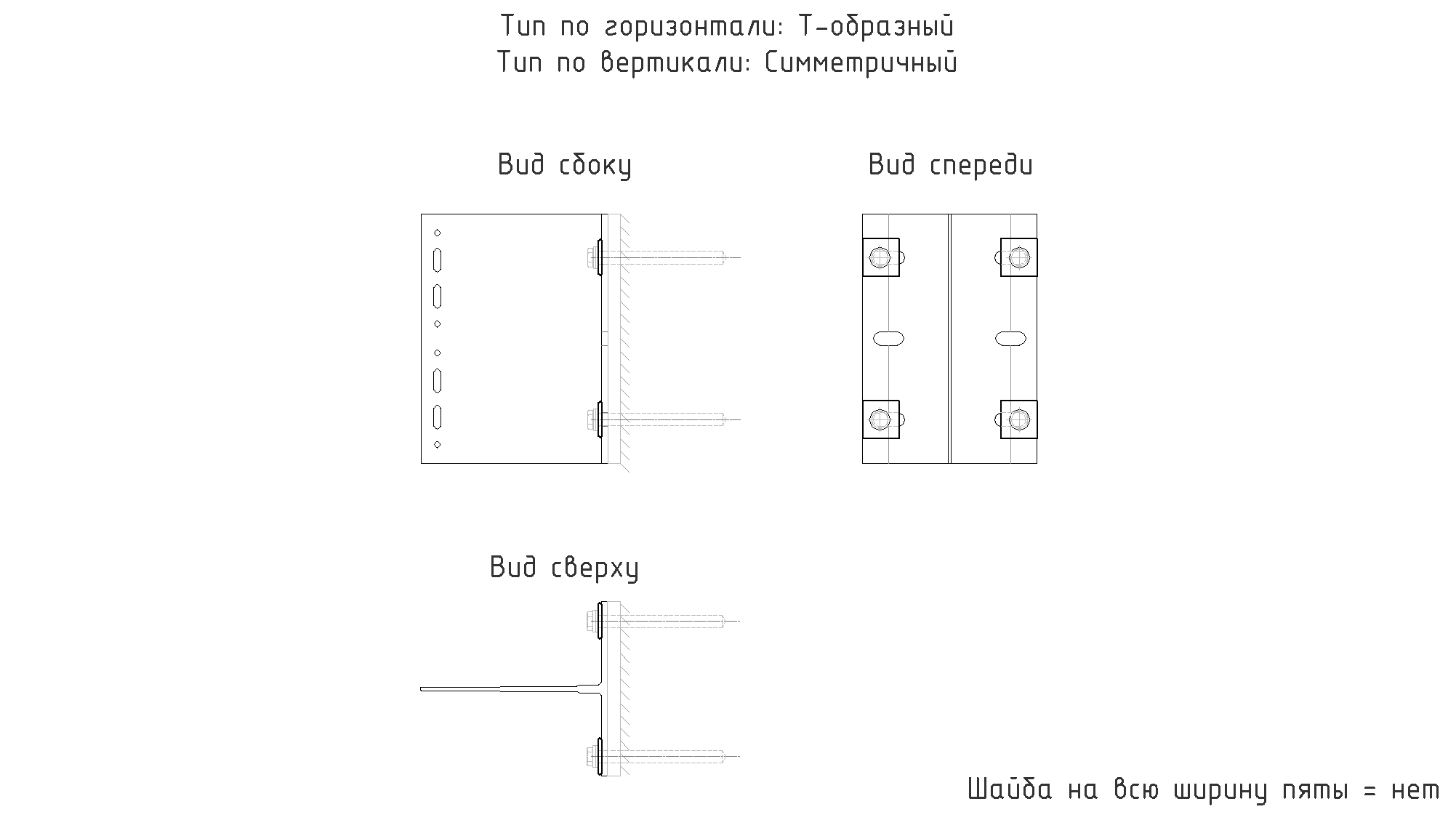

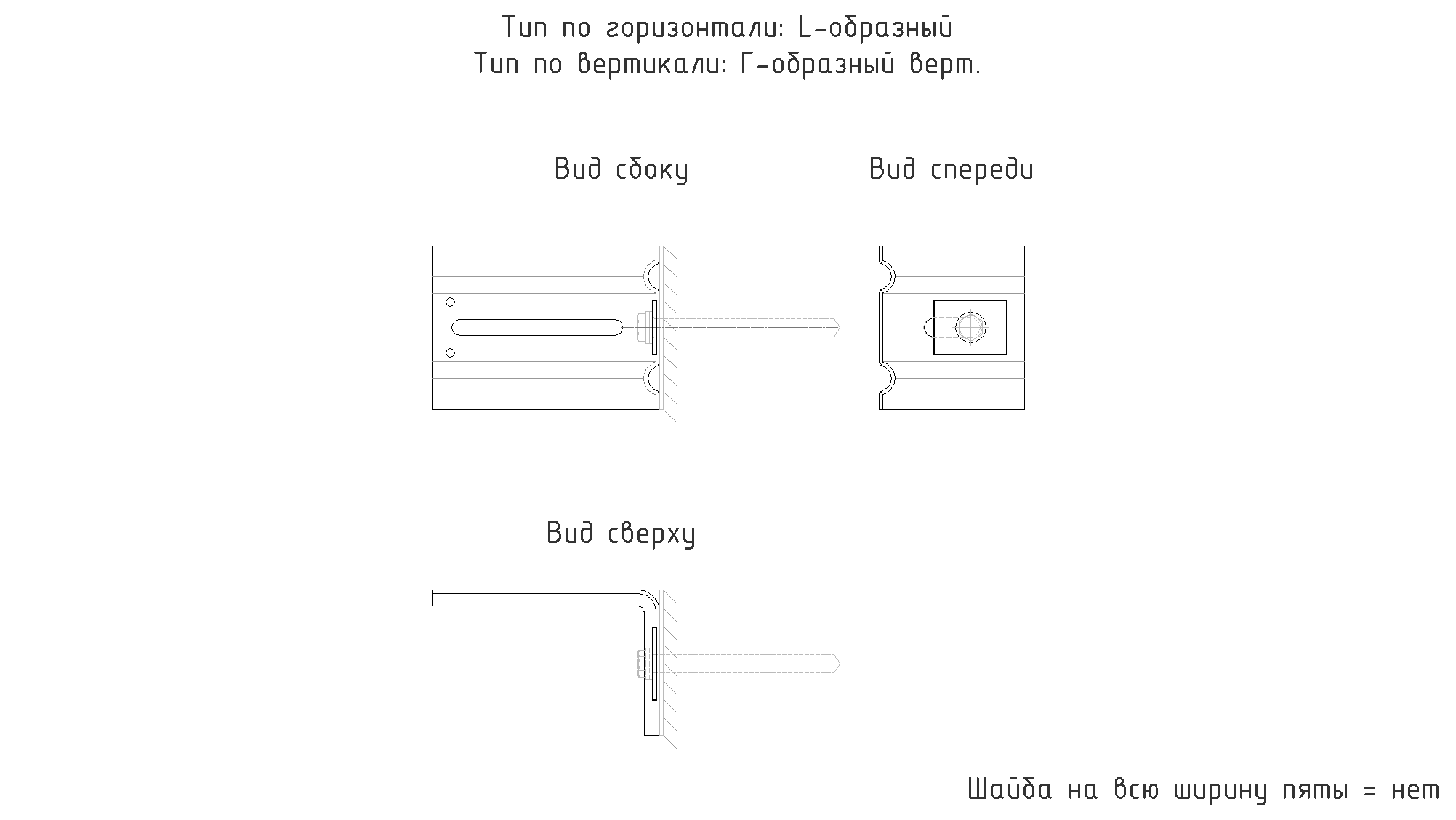

На всю длину пяты

Укажите, применяется ли шайба на всю длины пяты или нет

Значения по умолчанию: Нет


Материал

Материал, кронштейнов, с которыми совместима шайба

Поле обязательно к заполнению

Возможные значения:

Нет

Алюминий

Оцинковка (Сталь с оцинкованным покрытием)

Нержавейка (Коррозионностойкая сталь)

Оц или нерж (Сталь с оцинкованным покрытием или коррозионностойкая сталь)

Любой


Цена

Укажите цену для механизмов оптимизации.

Рекомендуется указывать цены всех элементов системы из одного прайса и доводить их при помощи коэффициента цен в настройках системы до среднего значения равного 1000 ед. за схему для наиболее наглядного представления и работы цветовой подсветки значений цены.
