Служебный редактор схем

Служебный редактор схем позволяет настраивать вручную параметры схемы в отчёте в случае, если по какой-то причине редактирование не возможно при помощи штатных средств.

Служебный редактор схем в программе StatUs

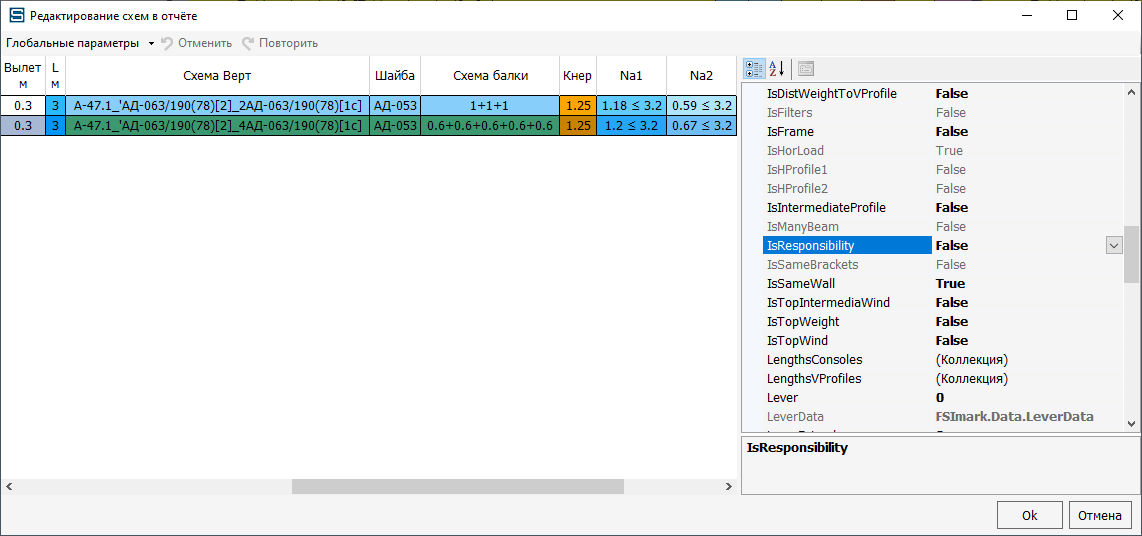

рис.1 Общий вид служебного редактора схем.

Служебный редактор схем в программе StatUs

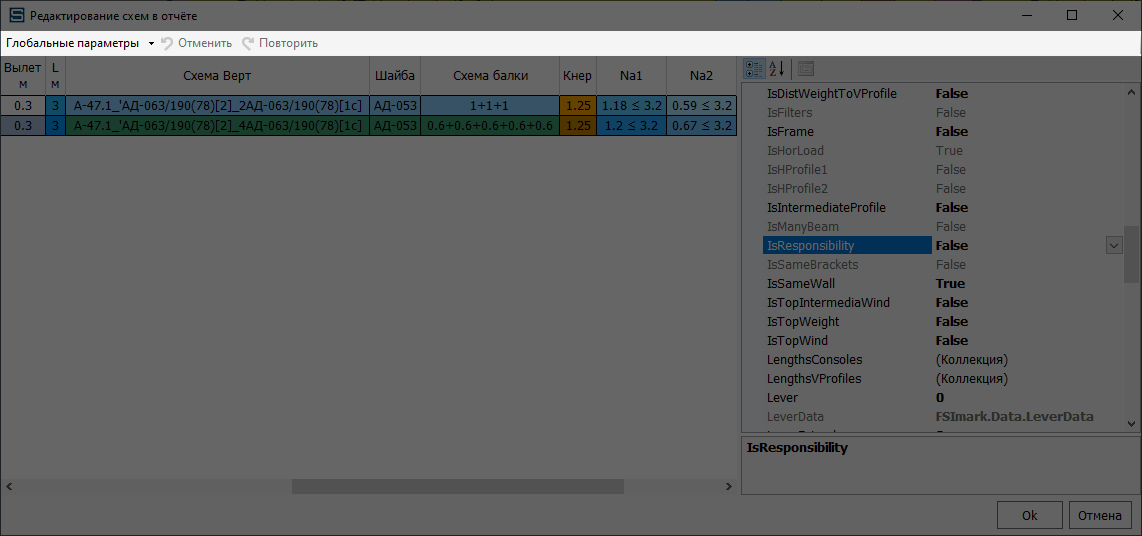

рис.2 Главное меню.

Здесь Вы можете выбрать тип данных для редактирования, отменить или повторить последнее действие.

Служебный редактор схем в программе StatUs

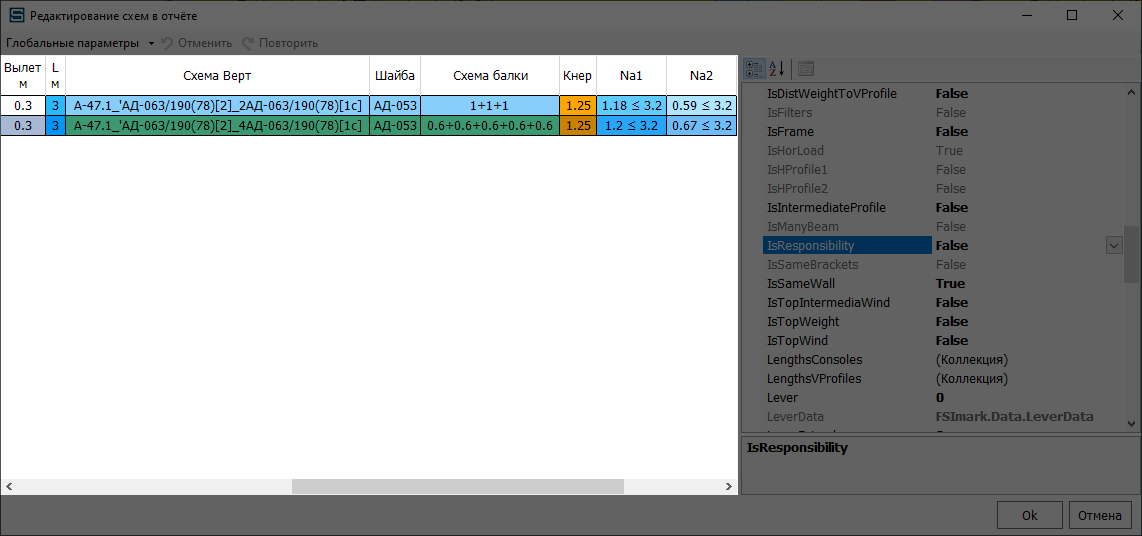

рис.3 Панель выбора схемы.

Здесь Вы можете выбрать схему, в которой необходимо изменить данные.

Служебный редактор схем в программе StatUs

рис.4 Панель ввода значений.

Панель, на которой непосредственно изменяются данные.


Ниже перечислены различные приёмы изменения параметров схем в отчёте при помощи служебного редактора схем.


Ответственность здания

Измените параметр IsResponsibility на следующие значения:

1) true - соответствует нажатой кнопке "Ответственность" в главном окне расчёта.

2) false - соответствует отжатой кнопке "Ответственность" в главном окне расчёта.


В редакторе также можно изменить значение коэффициента ответственности в поле ResponsibilityCoef

Если в поле IsResponsibility введено значение false, то ответственность здания считается обычной независимо от значения поля ResponsibilityCoef

Значение поля ResponsibilityCoef хранится в схеме чтобы при переключении ответственности здания не приходилось вводить коэффициент заново


Коэффициент неразрезности

Измените параметр IntermediateProfileMode на следующие значения:

1) None - соответствует нажатой кнопке "Без промежуточных профилей" в главном окне расчёта.

2) ForAllProfile - соответствует нажатой кнопке "Один коэффициент неразрезности для всех схем в расчёте" в главном окне расчёта.

3) ForeachProfileIndividual - соответствует нажатой кнопке "Для каждого профиля свой коэффициент неразрезности" в главном окне расчёта.

В служебном редакторе не рекомендуется пользоваться значением ForeachProfileIndividual ввиду сложности алгоритма ручной правки


В редакторе также можно изменить значение коэффициента неразрезности в поле IntermediateProfileCoef

Если в поле IntermediateProfileMode введено значение None, то схема будет рассчитана без учёта коэффициента неразрезности от значения поля IntermediateProfileCoef

Значение поля IntermediateProfileCoef хранится в схеме чтобы при переключении положения профиля не приходилось вводить коэффициент заново


Сейсмика

Измените параметр NeedSeismic на следующие значения:

1) true - соответствует нажатой кнопке "Сейсмика" в главном окне расчёта.

2) false - соответствует отжатой кнопке "Сейсмика" в главном окне расчёта.


Дальнейшее редактирование значения сейсмической нагрузки рекомендуется производить при помощи штатных средств


Период

Измените параметр NeedIce на следующие значения:

1) true - соответствует нажатой кнопке "Расчет летнего и зимнего периода (с учетом гололёдной нагрузки)" в главном окне расчёта.

2) false - соответствует отжатой кнопке "Расчет только летнего периода (без учета гололёдной нагрузки)" в главном окне расчёта.


Настройки расчёта

Выберите пункт Настройки расчёта в верхнем меню окна

После этого можно менять следующие значения настроек:

- DeflectCoef: Допустимый прогиб 1/

- Normative: Норматив для расчёта основных нагрузок

- SeismicNormative: Норматив для расчёта сейсмических нагрузок

- MaxSpanCount: Максимальное количество пролетов в расчётных схемах без вставок

- MaxSpanCountManyBeam: Максимальное количество пролетов в расчётных схемах со вставками

- NeedIce: Выполнять по умолчанию дополнительный расчет в зимний период

- IsDoubleIce: Умножать гололёдную нагрузку на 2 для учёта двухстороннего обледенения

- IsCombinationCoefs: Применение коэффициентов сочетания нагрузок

- CoefCorrelationCalculated: Учёт коэффициента корреляции

- IgnoreReduction: Учёт редукции сечения

- IsLowerMomentWeightToVProfile: Умножать на 0.5 момент, действующий на вертикальный профиль от вертикальной нагрузки

- IgnoreDeflectConsoleInManyBeam: Проверять на прогиб консоли вертикального профиля в многопролётных схемах

- IgnoreDistWindToShelfProfile: Учитывать смещение оси ветровой нагрузки у несимметричных вертикальных профилей (например, у уголков)

- EccentricMode: Положение анкера в овальном отверстии

- IsBracketMomentZConsole: Рассчитывать напряжения в консоли кронштейна от ветровой нагрузки при применении уголков

- IgnoreBracketDeflect: Учёт прогиба кронштейна

- IsDifferentialDeflectBracket: Расчёт прогиба кронштейна по дифференциальному уравнению

- IsBracketMxMz: Учёт результатов испытаний кронштейна

- IsBracketHeel: Учёт прочности пяты кронштейна

- Is2LBracketAsTT: Расчёт двойных L-образных кронштейнов как ТТ-образных

- IsW_Heel_With_WasherComposition: Предпочтительный способ расчёта момента сопротивления пяты кронштейна с шайбой

- MaxVStepInterval: Интервал определения максимального шага кронштейнов

- IsSetRByThicknessMax: Применять одно расчётное сопротивление во всех сечениях по наибольшей толщине

- IgnoreExtenderHeel: Учёт прочности пяты удлинителя

- IsAnkerShift: Учитывать увеличение нагрузки на анкер при смещении анкера в овальном отверстии в симметричных кронштейнах

- IgnoreBracketOverturn: Выполнять расчёт вырыва анкера при опрокидывании кронштейна

- ArmWeightAnkerCase: Вариант определения плеча весового анкера для кронштейнов с несколькими анкерами

- IsRivetShearAndTensileTogether: Проверка заклёпочных соединений на совместное действие сдвига и разрыва
