Несимметричные профили

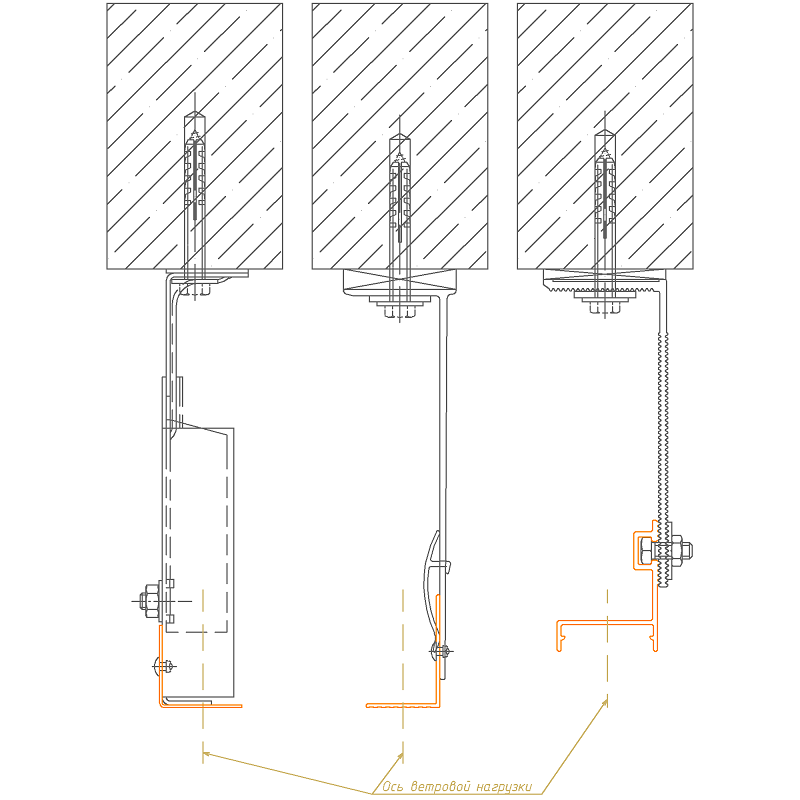

Такие профиля легко отличить: их сечения слева и справа от оси ветровой нагрузки различаются.

Прочность конструкции с применением несимметричных профилей сильно зависит от способа крепления профиля к кронштейну.

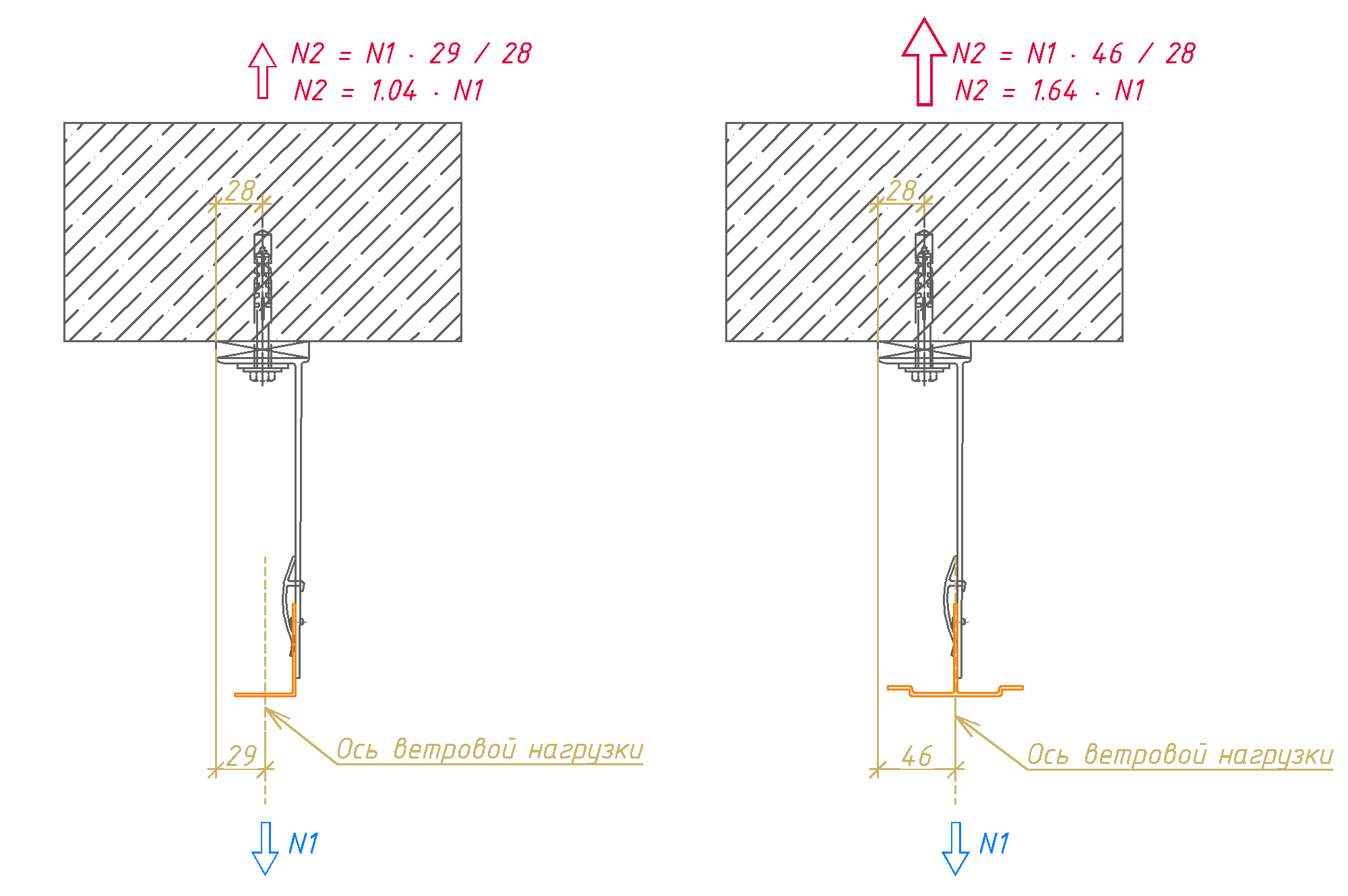

Как видно из рисунка 2, вырывающее усилие на анкер в два с лишним раза возрастает при неправильном креплении несимметричного профиля.

Мы рекомендуем и используем в программе StatUs способ крепления, показанный слева на рисунке 2.

Этот способ позволяет снизить нагрузку на анкер. Причем, нагрузка на анкер в этом случае получается меньше, чем при применении симметричного профиля.
