Опорное плечо анкера

На сегодняшний день для кронштейнов с двумя и более анкерами используются три различных варианта определения опорного плеча анкера:

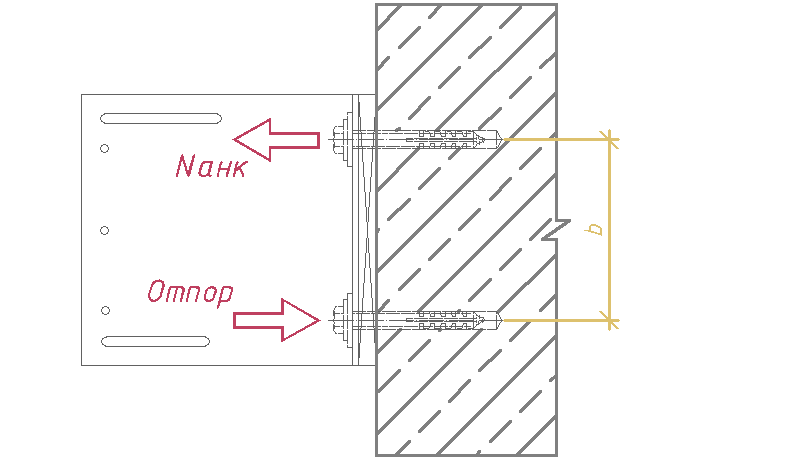

1) Опорное плечо определяется как расстояние между анкерами.

Вариант 1 определения опорного плеча анкера

При таком варианте в результате расчета опорное плечо получается минимальным, а вырывающее усилие анкера получается максимальным.

Некоторые специалисты используют именно этот метод определения опорного плеча, однако при таком методе расход материала по сравнению с другими методами может увеличиться.

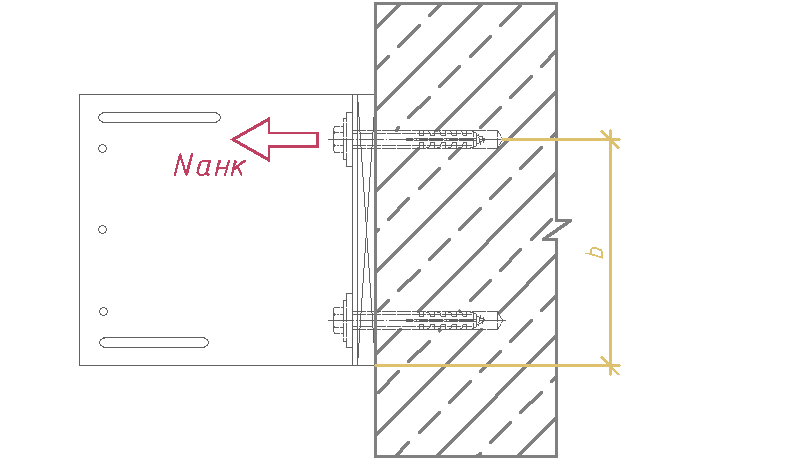

2) Опорное плечо определяется как расстояние от верхнего анкера до нижнего края кронштейна.

Вариант 2 определения опорного плеча анкера

При таком варианте в результате расчета получается среднее вырывающее усилие анкера.

Это наиболее популярный метод определения опорного плеча.

При таком методе расход материала получается средним.

3) Опорное плечо определяется по формуле:

b₁ = (L₁² + L₂²) / L₁

где: L₁ и L₂ – расстояния от верхнего и нижнего анкера до нижнего края кронштейна.

Вариант 3 определения опорного плеча анкера

При таком варианте в результате расчета получается минимальное вырывающее усилие анкера.

Таким методом пользуются некоторые продвинутые специалисты.

При таком методе расход материала получается минимальным, однако проверяющие организации вправе запросить обоснование такого метода.

Ниже приведено доказательство формулы:

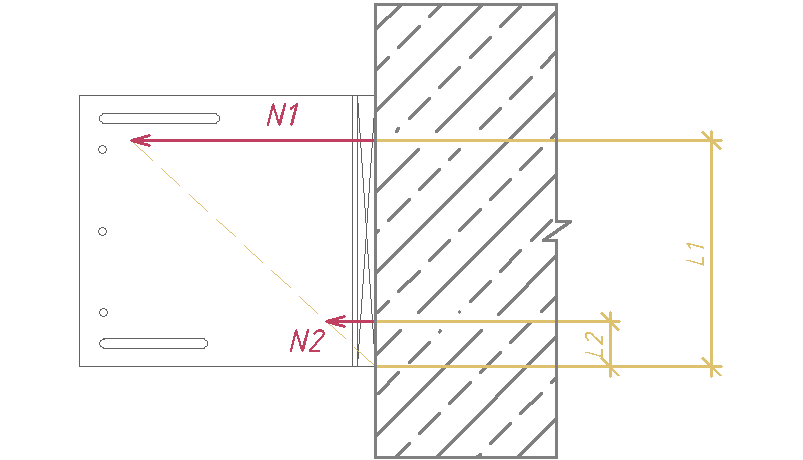

Формула определения опорного плеча анкера

N₁ / L₁ = N₂ / L₂

где: N₁ и N₂ - усилия анкеров;

L₁ и L₂ - расстояние от нижнего края кронштейна до верхнего и нижнего анкера соответственно.

Момент от вертикальной нагрузки равен:

M = N₁ * L₁ + N₂ * L₂

Отсюда:

N₂= N₁ / L₁ * L₂

Подставляем вместо N₂ полученное ранее выражение:

M = N₁ * L₁ + N₁ / L₁ * L₂ * L₂

Опорное плечо верхнего анкера равно:

b₁ = M / N₁ = (N₁ * L₁ + N₁ / L₁ * L₂ * L₂) / N₁

b₁ = L₁ + L^₂ / L₁

b₁ = (L₁² + L₂²) / L₁

В программе StatUs поменять вариант определения опорного плеча анкера можно в меню «Сервис -> Параметры -> Расчет»
