Опредение весовой нагрузки от декоративных элементов для расчета в программе.

Как известно, весовая нагрузка в исходных данных задается как вес одного квадратного метра облицовки.

Для плоских элементов эти данные обычно берут из Технических Свидетельств.

Но как же быть с декоративными элементами?

Здесь даже у самых опытных конструкторов могут возникнуть трудности в определении веса облицовки.

В этой статье будет рассказано об одном из способов решений этой задачи.

Во первых, нам нужна плотность материала. Ее можно узнать у производителя облицовки.

Во вторых, нам нужно найти так называемую эквивалентную толщину облицовки. Для этого площадь сечения нужно разделить на длину фасадной проекции облицовки.

Расчет веса декоративного элемента

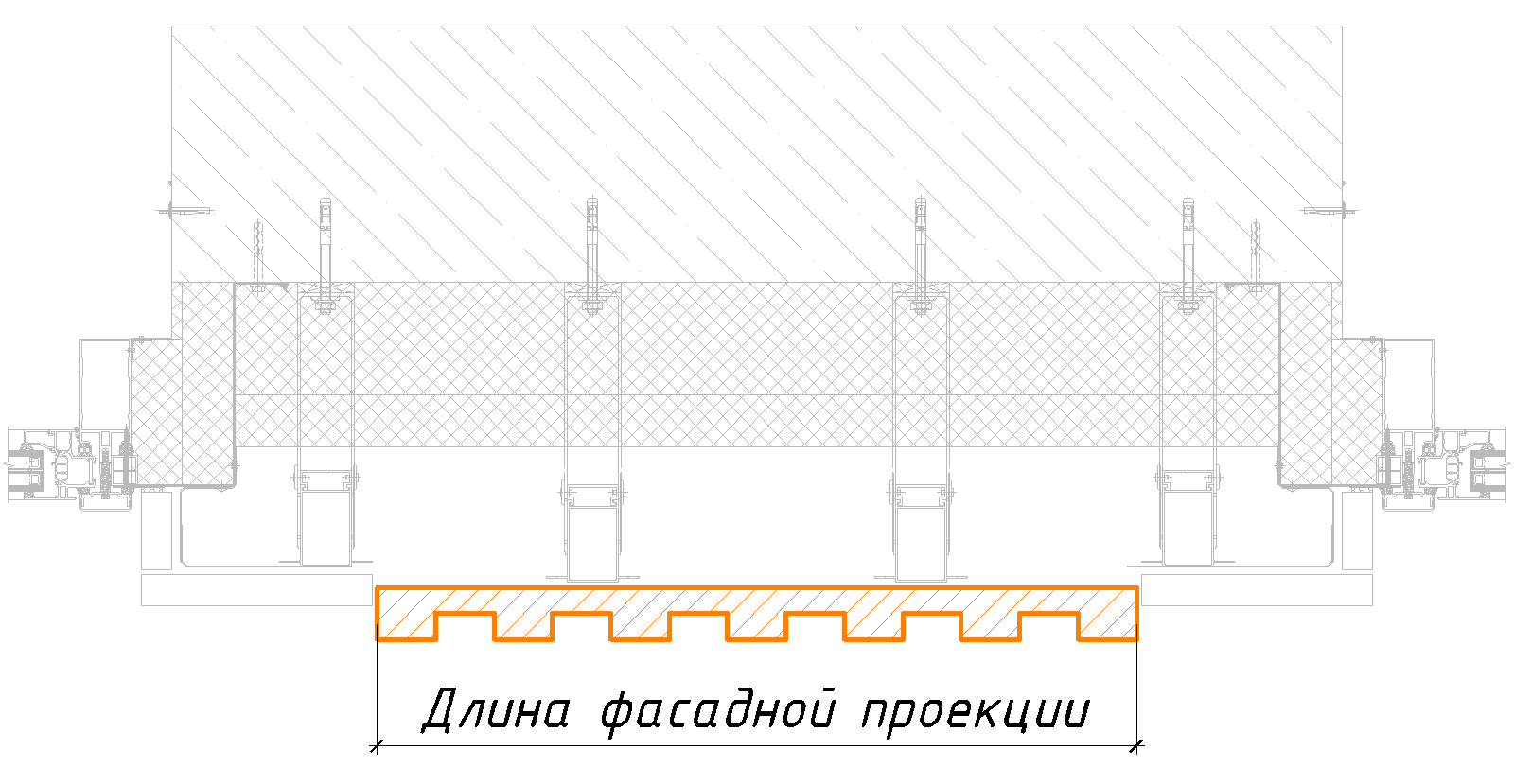

рис.1. Расчет веса декоративного элемента по фасадной проекции.

Эквивалентная толщина в примере на рисунке равна

tэ = S / l = 28462 мм² / 740 мм = 38,5 мм или 0,0385 м

Умножив плотность на эквивалентную толщину, получим вес одного квадратного метра облицовки.

Pм² = P₀ * tэ = 2700 кг/м³ * 0,0385 м = 104 кг/м²

Если облицовка имеет нестандартное сечение по вертикали, то вместо длины фасадной проекции берем длину вертикальной направляющей, на которой держится облицовка.

Расчет веса декоративного элемента

рис.2.1 Расчет веса декоративного элемента по длине профиля.

Расчет веса декоративного элемента

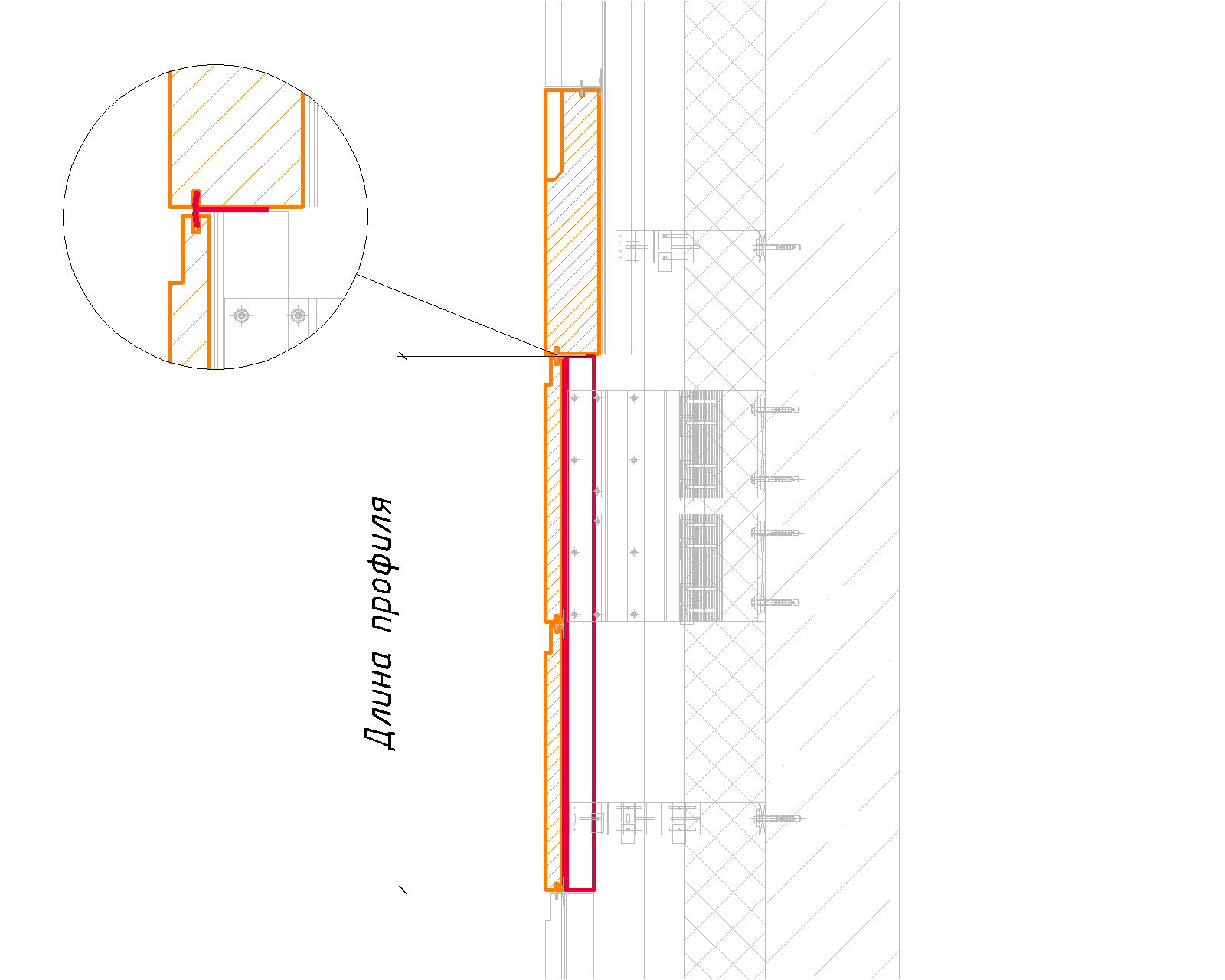

рис.2.2. Расчет веса декоративного элемента по длине профиля.

При необходимости найти центр масс декоративного элемента можно в AutoCAD:

1) Преобразуем сечение облицовки в Область (команда _region);

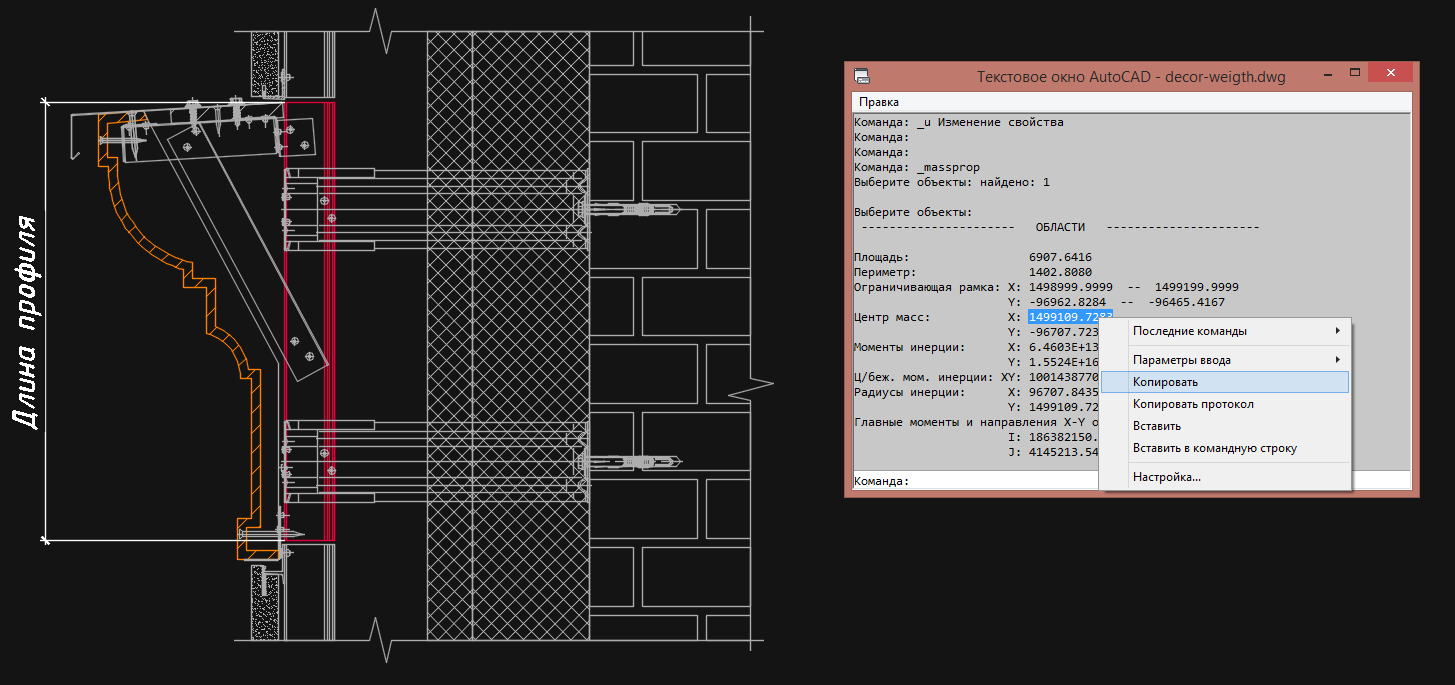

2) При помощи команды _massprop открываем окно со сведениями об области, в числе которых будут и координаты центра масс;

3) Копируем положение центра массы по оси X;

Определение центра масс декоративного элемента

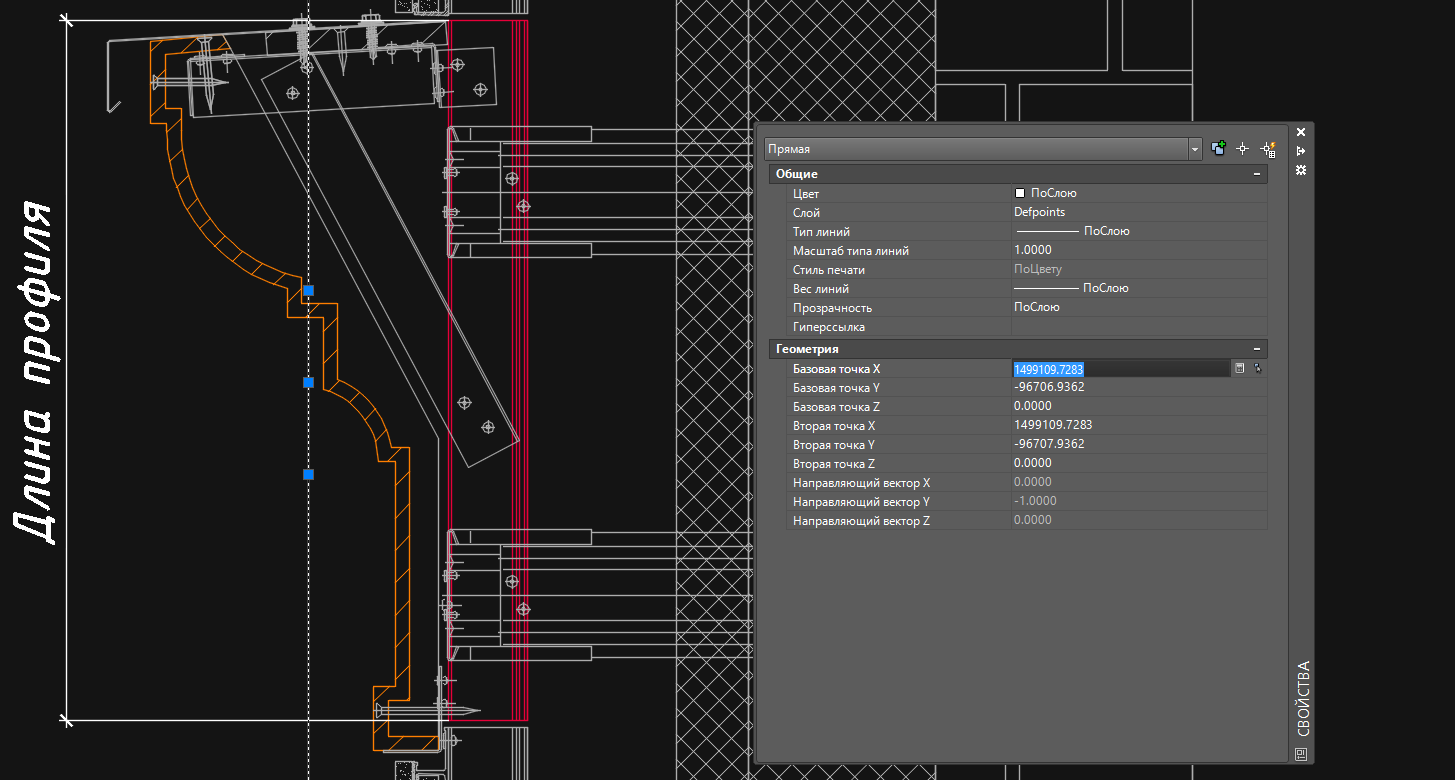

4) Строим, например, бесконечную вертикальную прямую в любом месте и в качестве базовой точки X у нее указываем скопированное ранее значение.

Определение центра масс декоративного элемента

Это будет прямая, проходящая через центр масс облицовки.


При расчете сложных деталей их можно разделить на несколько более простых.

В особо сложных ситуациях можно начертить деталь в 3d и, узнав ее объем, разделить его на площадь проекции и получить таким образом эквивалентную толщину.

Существуют и другие, похожие на этот, способы определения веса декоративных элементов , но у способа с эквивалентной толщиной есть небольшое преимущество - мы можем визуально представить эквивалентную толщину, тем самым можно легче проверить похожи ли на правду расчеты или нет.
