При помощи кнопки «Промежуточный профиль» Вы можете задать повышающий коэффициент для вертикальных
профилей, нагрузка на которые собирается с нескольких пролетов облицовки или горизонтальных профилей.
При неактивной кнопке коэффициент неразрезности в расчёте не применяется.
После активирования кнопки «Промежуточный профиль» в данных для расчёта можно выбрать коэффициент
неразрезности в зависимости от количества пролетов, с которых собирается нагрузка.

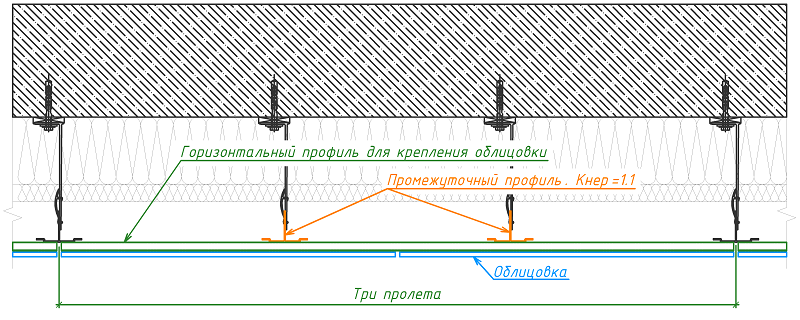

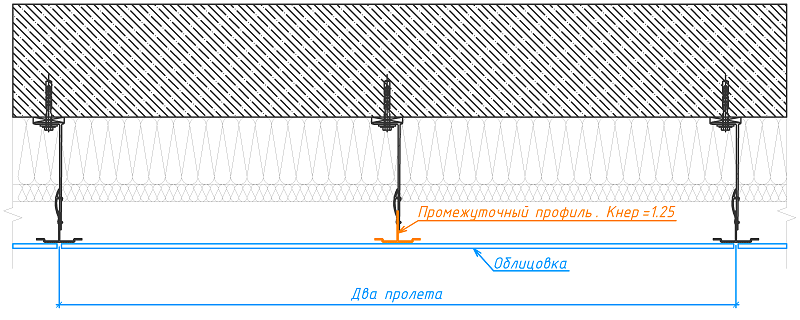

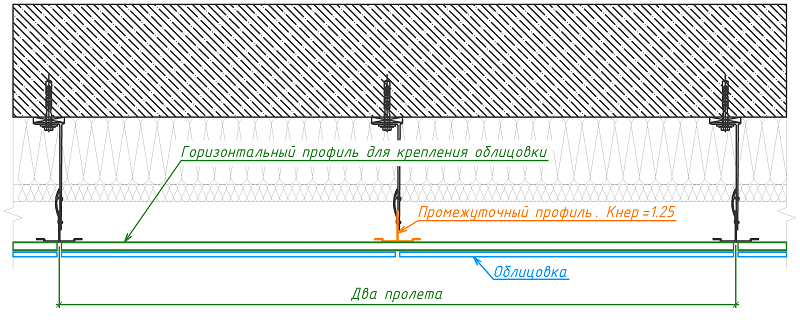

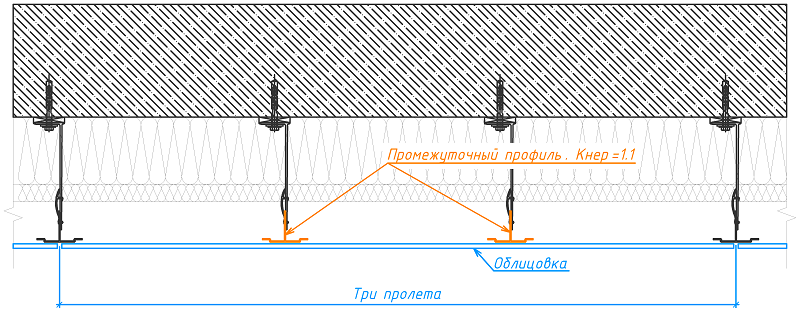

Ниже приведены примеры применения промежуточного профиля.
Это стандартный вариант расчёта ветрового давления по СП 20 «Актуализированная редакция СНиП 2.01.07-85 Нагрузки и воздействия».
По расчётному значению.
Это вариант расчёта, основанный на результатах исследований (компьютерное моделирование или продувка в аэротрубе).
В качестве исходных данных используется расчётное (включая коэффициент надежности 1.4) значение ветровой нагрузки, полученное при помощи исследований.
По нормативному значению.
Это вариант расчёта, основанный на результатах исследований (компьютерное моделирование или продувка в аэротрубе).
В качестве исходных данных используется нормативное (исключая коэффициент надежности 1.4) значение ветровой нагрузки, полученное при помощи исследований.
По аэродинамическому коэффициенту.
Это вариант расчёта, основанный на результатах исследований (компьютерное моделирование или продувка в аэротрубе).
В качестве исходных данных используется значение аэродинамического коэффициента, полученного при помощи исследований.
Без ветровой нагрузки.
Это вариант расчёта без учёта ветрового воздействия.
Параметр активен для тех систем, в которых возможно применение горизонтальных несущих профилей
(профилей на кронштейнах, к которым впоследствии крепятся вертикальные направляющие).
Выберите расположение профилей.
Без горизонтальных профилей (вертикальная система).
Выберите для расчёта стандартной вертикальной системы.
Горизонтальные профили на всех кронштейнах (горизонтально-вертикальная система).
Выберите для расчёта стандартной горизонтально-вертикальной системы.
Горизонтальные профили только на перекрытиях (доступно по нажатию на кнопку "Нестандартные решения").
Выберите для расчёта смешанной системы, где на перекрытиях используются горизонтальные профили, а на заполнении - нет.
Горизонтальные профили только на заполнении (доступно по нажатию на кнопку "Нестандартные решения").
Выберите для расчёта смешанной системы, где на заполнении используются горизонтальные профили, а на перекрытиях - нет.
Без вертикальных профилей (горизонтальная система).
Выберите для расчёта стандартной горизонтальной системы, например, при облицовке вертикально ориентированным профлистом.
После выбора расположения, отличного от параметра «Без горизонтальных профилей», в данных для расчёта можно выбрать
марку применяемого профиля.
Если Вам нужно изменить марку или наличие горизонтального профиля на конкретной позиции используйте
Редактор схем.
Параметр активен для тех систем, в которых возможно применение как схемы, в которой все кронштейны
являются несущими (воспринимают как ветер, так и вес), так и схемы с одним несущим кронштейном
и несколькими опорными (воспринимающими только ветер).
Выберите один из вариантов схем.
Если Вам нужно изменить позицию несущего кронштейна используйте Редактор схем.
Выберите один из принципиальных вариантов схем вертикальных профилей:
Стандартные схемы.
При таком варианте в таблице расчётов будут отображаться только схемы с консолями (две смежные направляющие
крепятся к различным кронштейнам независимо друг от друга)
Крепление только в межэтажные перекрытия.
При таком варианте в таблице расчётов будут отображаться только схемы, удовлетворяющие следующим условиям:
1) Это однопролётные схемы;
2) Консоли отсутствуют (две смежные направляющие крепятся к одному кронштейну).
Единственный кронштейн схемы при таком варианте является несущим и крепится в перекрытие.
Крепление в межэтажные перекрытия с возможными промежуточными кронштейнами.
При таком варианте в таблице расчётов будут отображаться только схемы без консолей (две смежные направляющие крепятся к одному кронштейну).
Количество пролетов - один и более.
Все схемы.
При таком варианте в таблице расчётов будут отображаться все возможные схемы.
Этот параметр определяет будут ли применены анкера одной марки и с одним значением усилия вырыва
на всех кронштейнах схемы или нет.
При выборе пункта «Однородная стена» будут ли применены анкера одной марки и с одним значением усилия
вырыва на всех кронштейнах схемы.
При выборе пункта «Из различных материалов» будут ли применены различные анкера для следующих кронштейнов:
1) Несущего и опорных кронштейнов в случае применения системы с одним несущим и несколькими опорными
кронштейнами.
В этом случае считается, что несущий кронштейн находится на самой верхней позиции и крепится в перекрытия.
На панели данных для расчёта появится панель «Анкер опорного кронштейна (заполнение)»
2) Для кронштейна на перекрытии и кронштейнов на заполнении в случае применения системы со всеми
несущими кронштейнами.
В этом случае считается, что верхний кронштейн крепится в перекрытия.
На панели данных для расчёта появится панель «Анкер кронштейна на заполнении»
Если Вам нужно на одном основании применить различные анкера, то также выберите пункт «Из различных
материалов» и укажите отдельно анкер для различных видов кронштейна.
Если Вам нужно изменить позицию кронштейна, крепящегося в перекрытие, или поменять материал основания
и анкер для конкретной позиции используйте Редактор схем.
Параметр активен для тех систем,
в которых возможно применение на одном кронштейне различных марок анкеров в верхних отверстиях,
где анкера воспринимают как ветер, так и вес, и в остальных отверстиях,
где анкера воспринимают только ветер.
Этот параметр определяет будут ли применены анкера одной марки и с одним значением усилия вырыва
во всех отверстиях кронштейна или нет.
Если параметр активен, то на левой панели появятся панели для выбора ветрового анкера, а в таблицах с расчётными схемами появятся столбцы со значениями вырыва ветровых анкеров в несущих кронштейнах.
Если вас не устраивают проходящие схемы,
при помощи инструмента "По СНиП" Вы сможете увидеть непроходящие схемы.
Это поможет выявить слабые места, доказать расчётом невозможность применения непроходящих схем
или принять более оптимальные с точки зрения проектирования,
монтажа и цены решения вместо очевидного увеличения расхода системы
