Кронштейны

Геометрические характеристики кронштейнов

---

Таблица базы данных содержит следующие поля:

---

Система

Укажите в какой системе используется кронштейн

---

Обозначение

Краткое обозначение, которое используется в интерфейсе программы

---

Усл.об

При необходимости укажите условное обозначение кронштейна, отличающее его от похожих

Примеры обозначений:

↔ - Кронштейн с горизонтально ориентированной плоскостью консоли (поле Примечание заполнять при этом не нужно)

↕ - Кронштейн с вертикально ориентированной плоскостью консоли (поле Примечание заполнять при этом не нужно)

х2 - Спаренный кронштейн (два L-образных кронштейна, спаренных в T-образный кронштейн)

р - Кронштейн с растяжками

---

Усл.об.анк.

При необходимости укажите условное обозначение анкеровки, отличающее её от похожих

Примеры обозначений:

1к - Крепление на один анкер в ближайшее к консоли кронштейна отверстие

1в - Крепление на один анкер в верхнее отверстие

1с - Крепление на один анкер в среднее отверстие

2 - Крепление на два анкера в крайние отверстия

3 - Крепление на три анкера

2в - Крепление на два анкера в верхние отверстия

2с - Крепление на два анкера в средние отверстия

4 - Крепление на четыре анкера в крайние отверстия

6 - Крепление на шесть анкеров

---

Семейства

Укажите в каких семействах используется кронштейн

---

Описание

Описание, которое используется в отчёте Word

Описание кронштейна имеет особое значение в формировании отчёта.

Дело в том, что именно по этому полю производится группировка для вывода отчётов проверки прочности самого кронштейна.

Такой подход удобен тем, что в отчёте расчёт прочности одного и того же кронштейна с разной анкеровкой будет выводиться в одном пункте.

Например, (абстрактно) кронштейн К1 на двух анкерах имеет обозначение К1[2] Тот же кронштейн на одном анкере в верхнем отверстии будет иметь обозначение К1[1в]. Но если у них будет одинаковое описание К1, то программа поймёт, что это один и тот же кронштейн и смысла разбивать отчёт самого кронштейна (не анкера!) на разные пункты нет и объединит расчёт этих разных по анкеровке кронштейнов в один пункт.

---

Описание табл

Описание, которое используется в сводной таблице отчёта Word

Для кронштейнов, у которых слишком длинное описание укажите более короткое описание, которое будет использоваться в сводной таблице в конце отчёта Word.

Например, для кронштейна "КР 50 с горизонтально ориентированной плоскостью консоли" в сводной таблице применяется описание "КР 50 гор."

В сводной таблице также производится группировка кронштейнов по полю "Описание табл" аналогично группировке в отчёте полю "Описание"

---

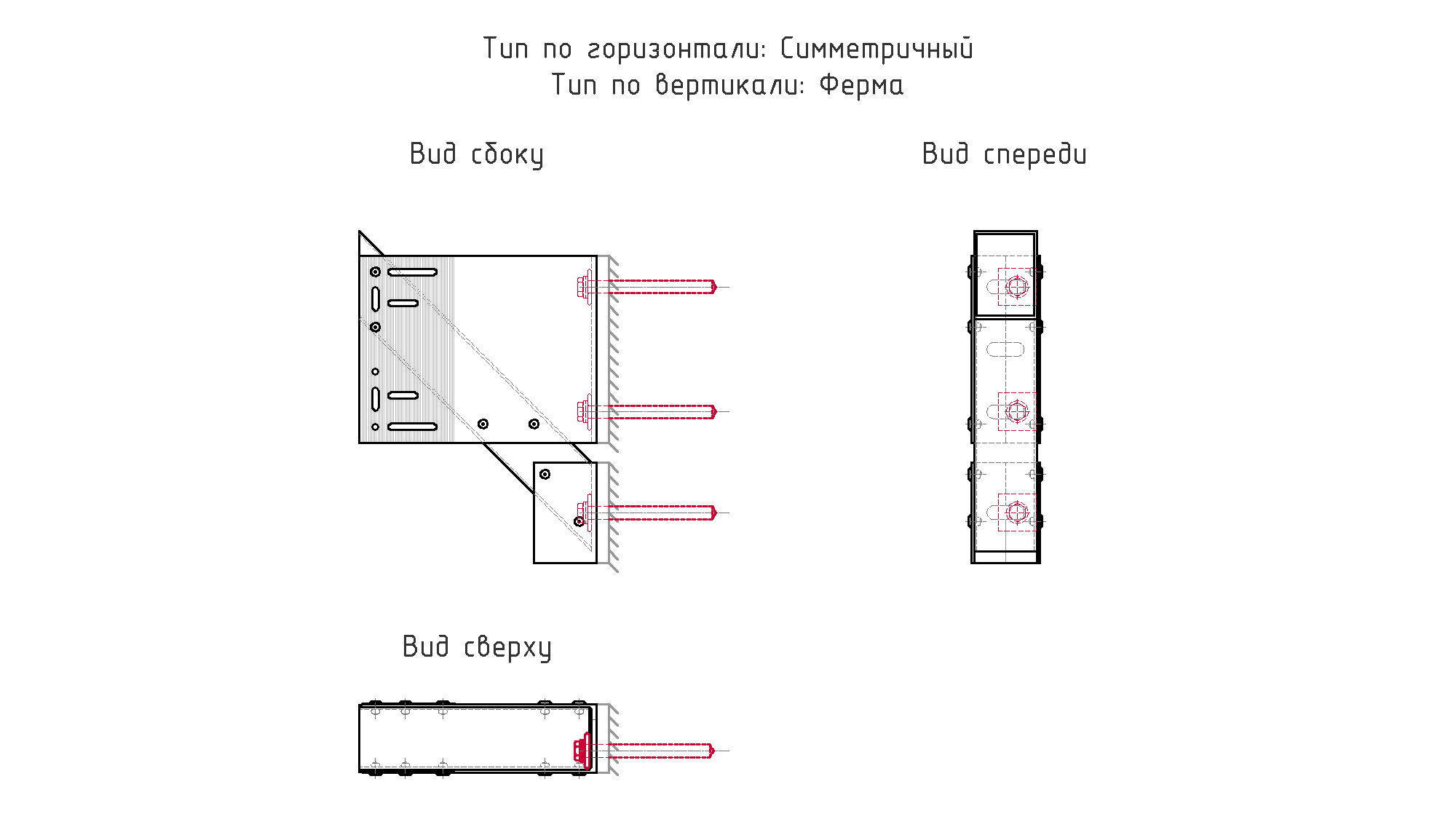

Тип гор.

Тип горизонтального сечения

---

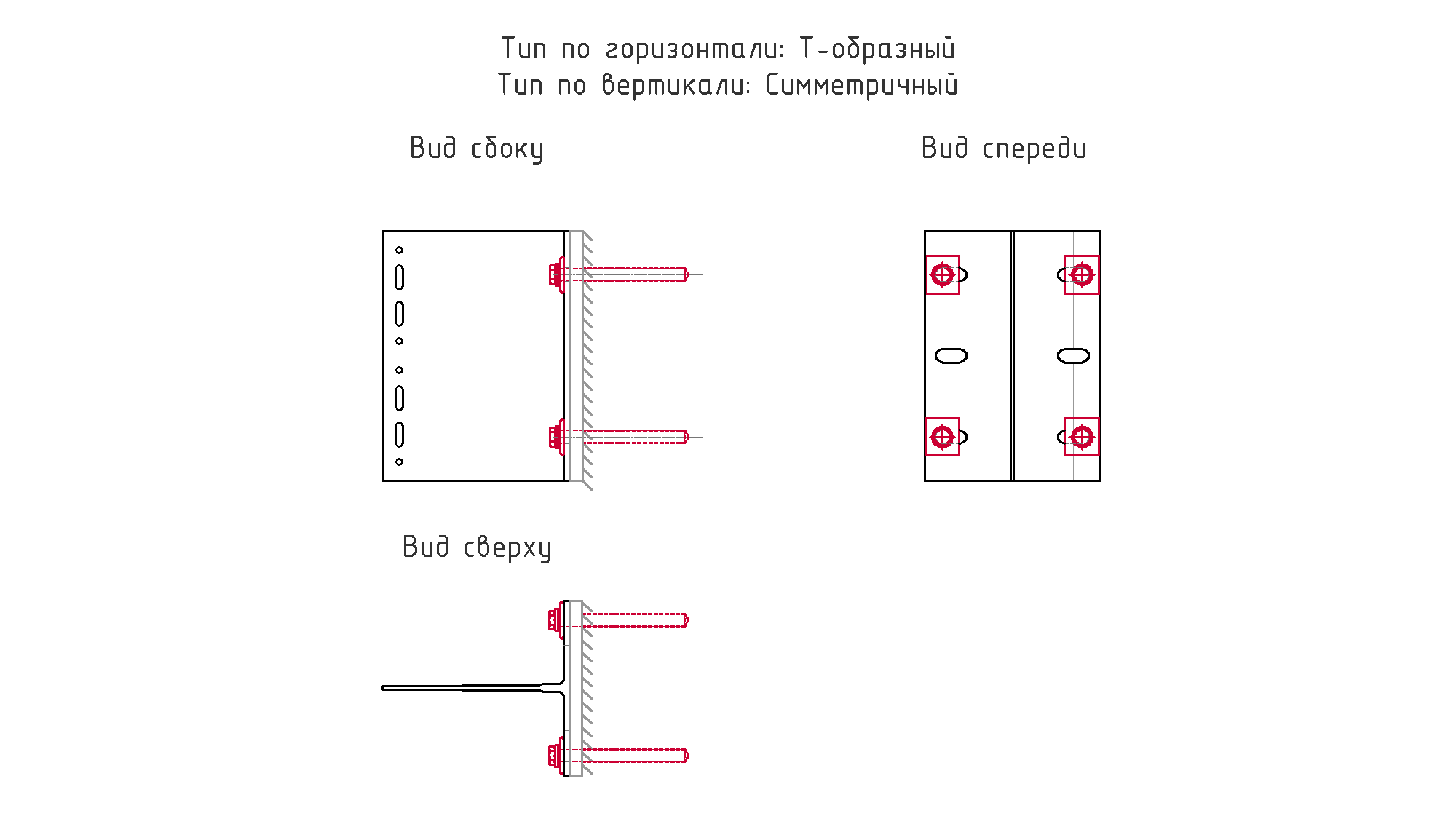

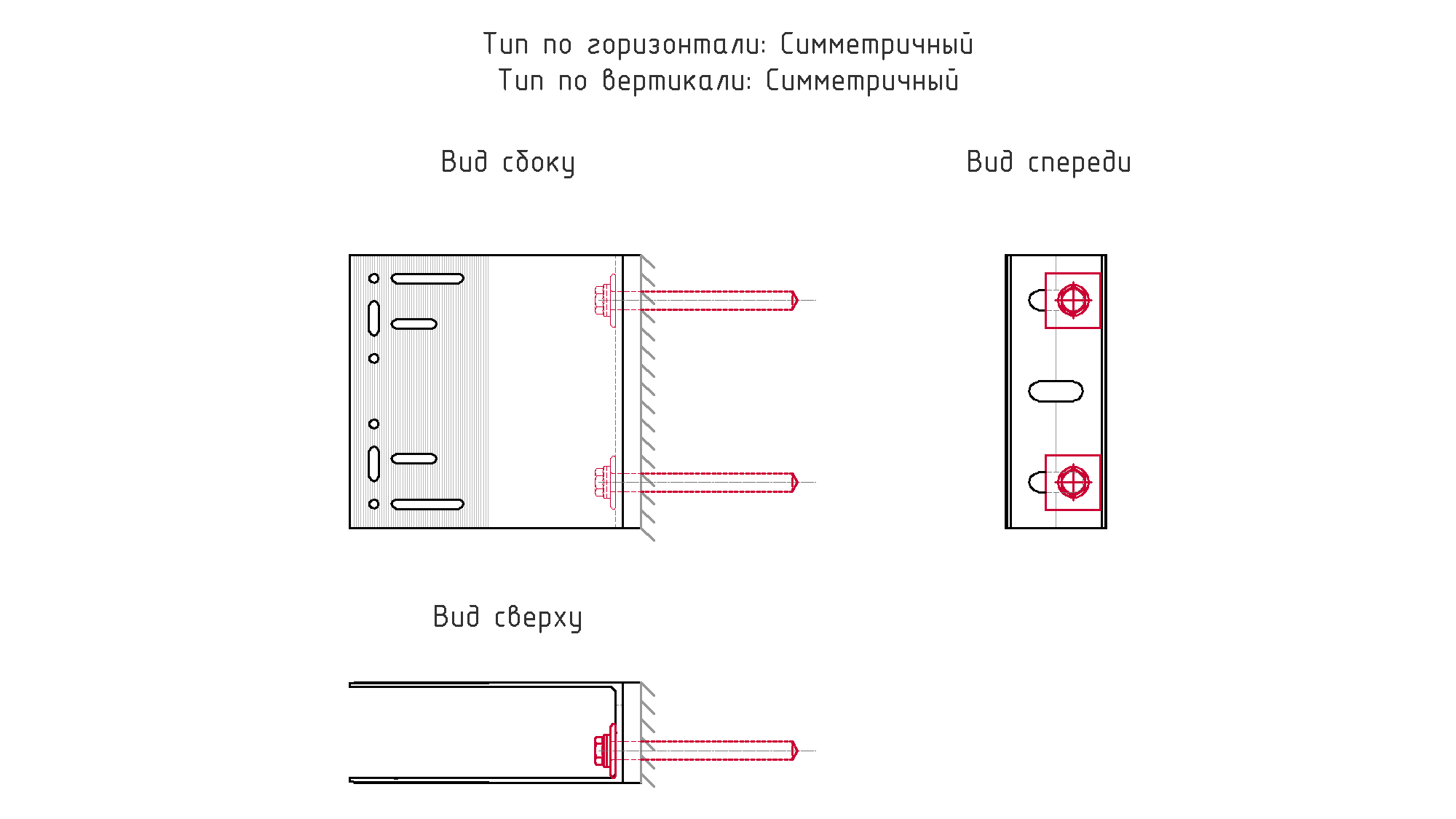

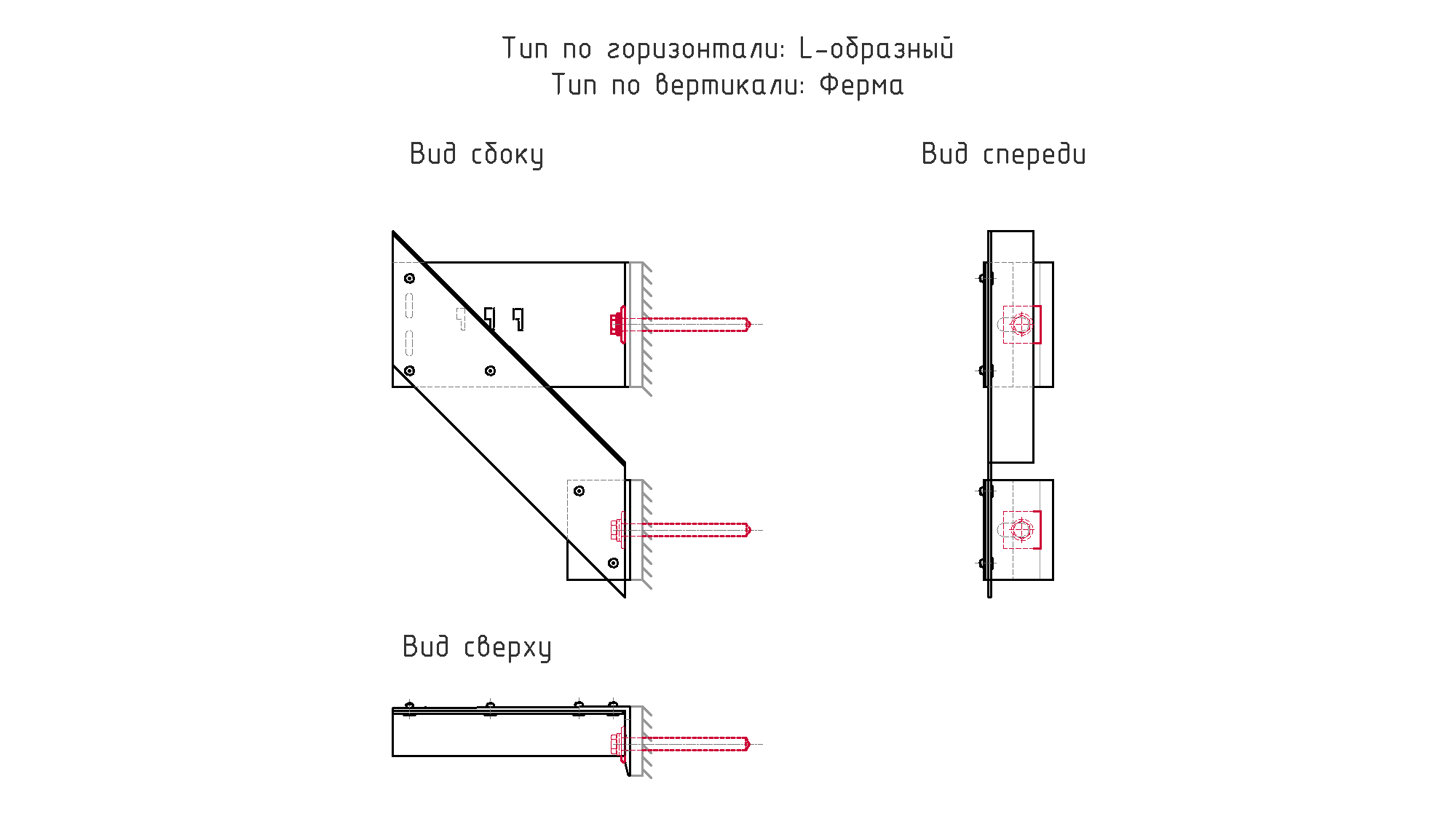

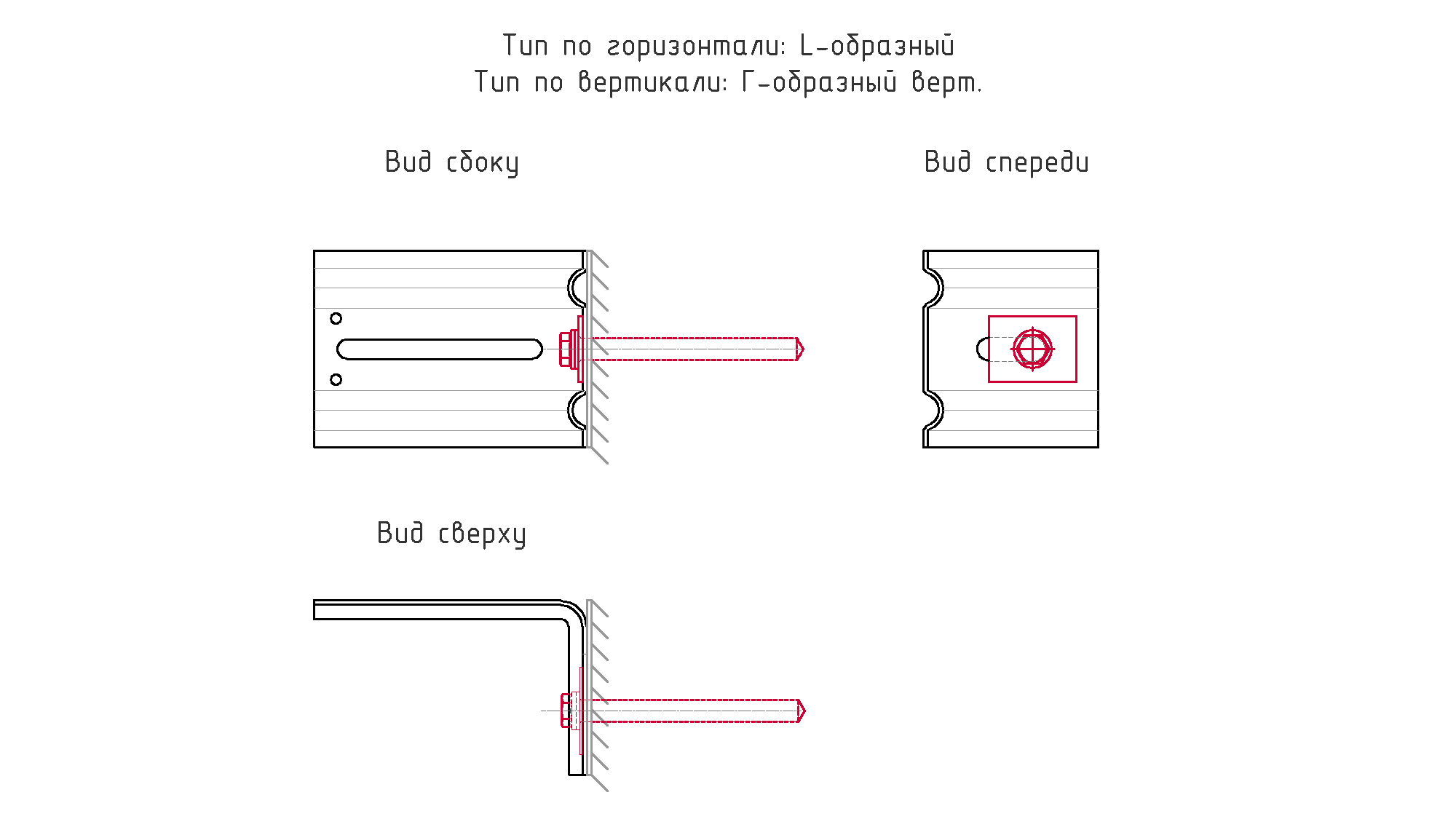

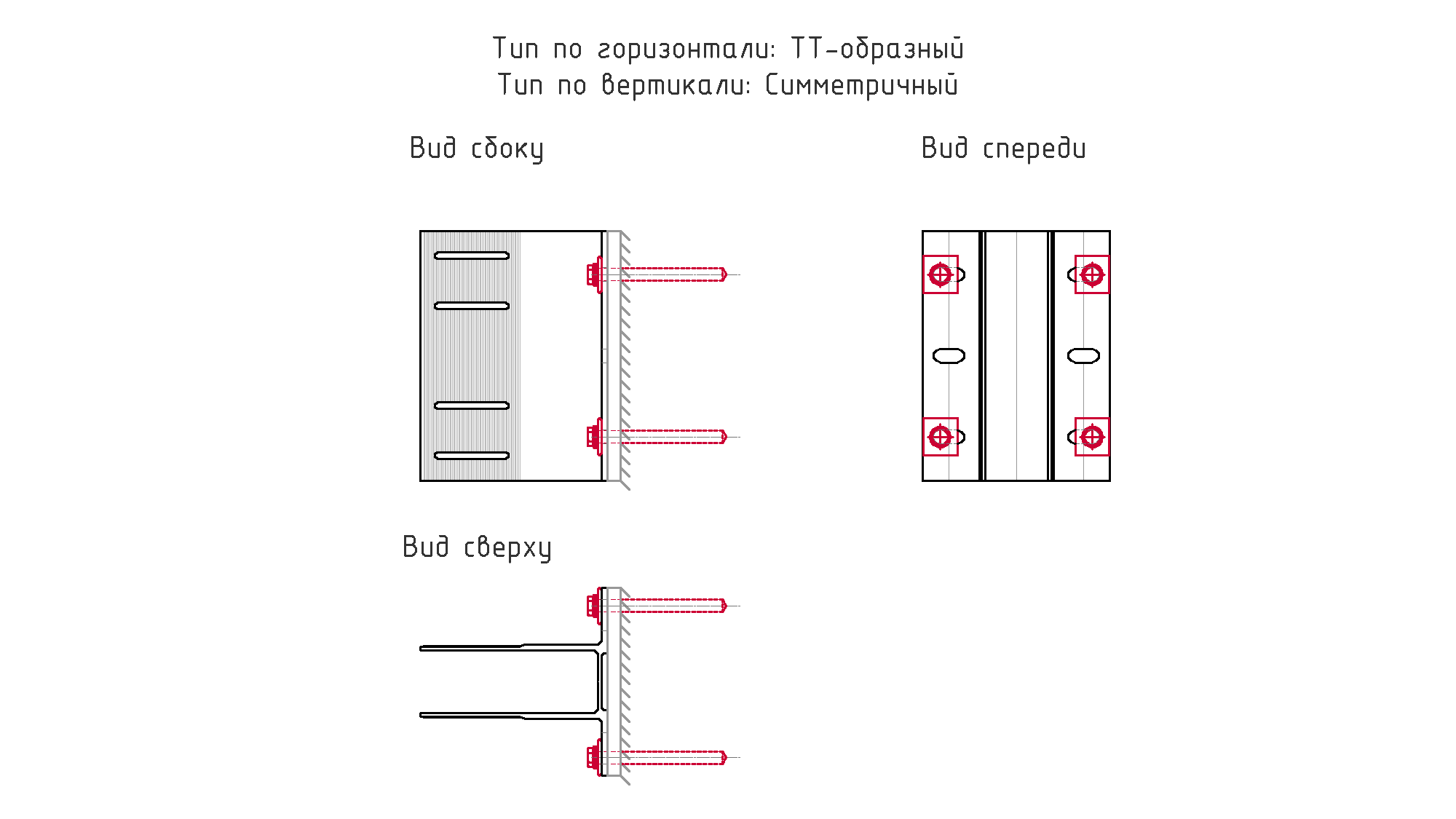

Тип верт.

Тип вертикального сечения

---

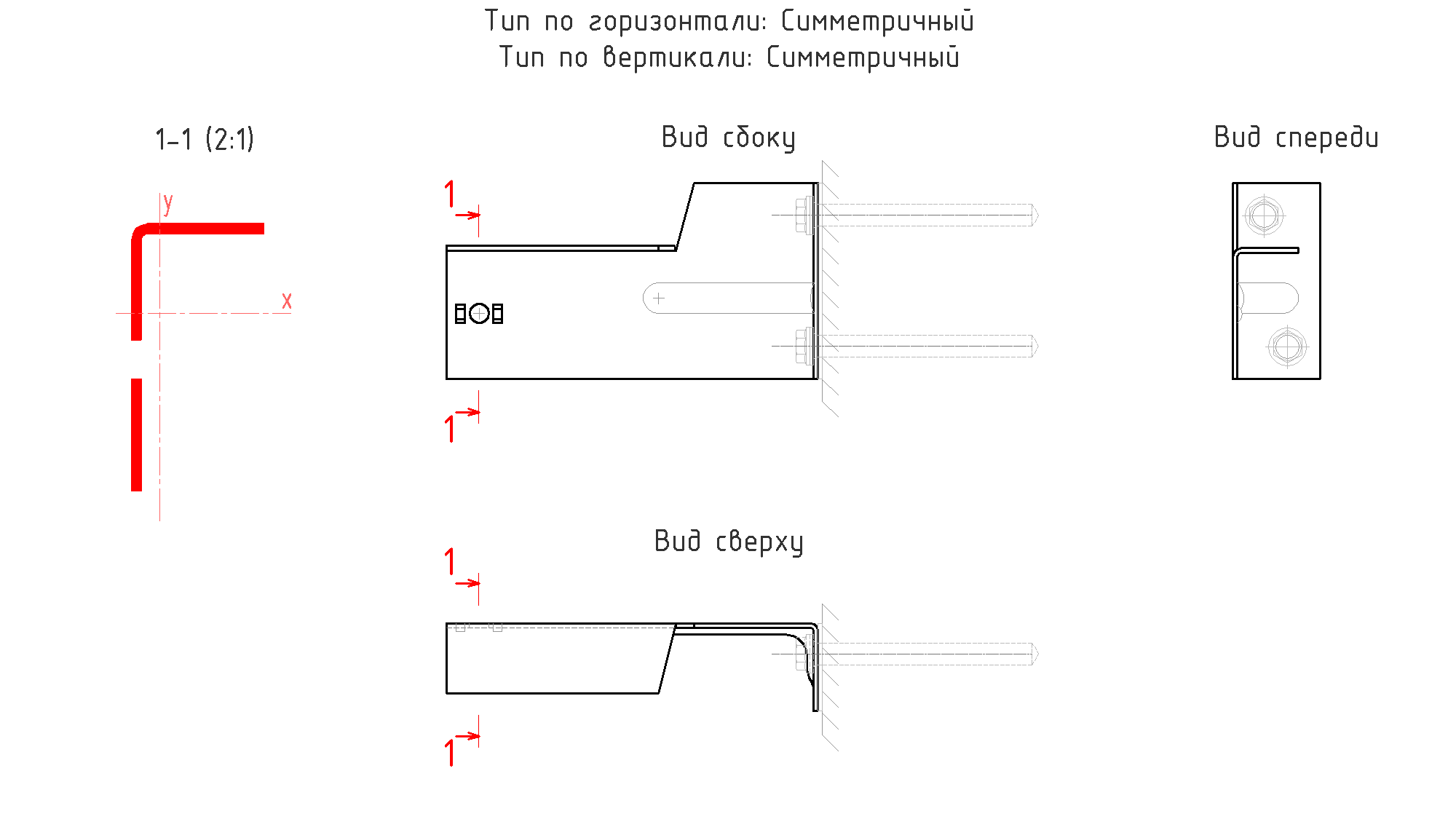

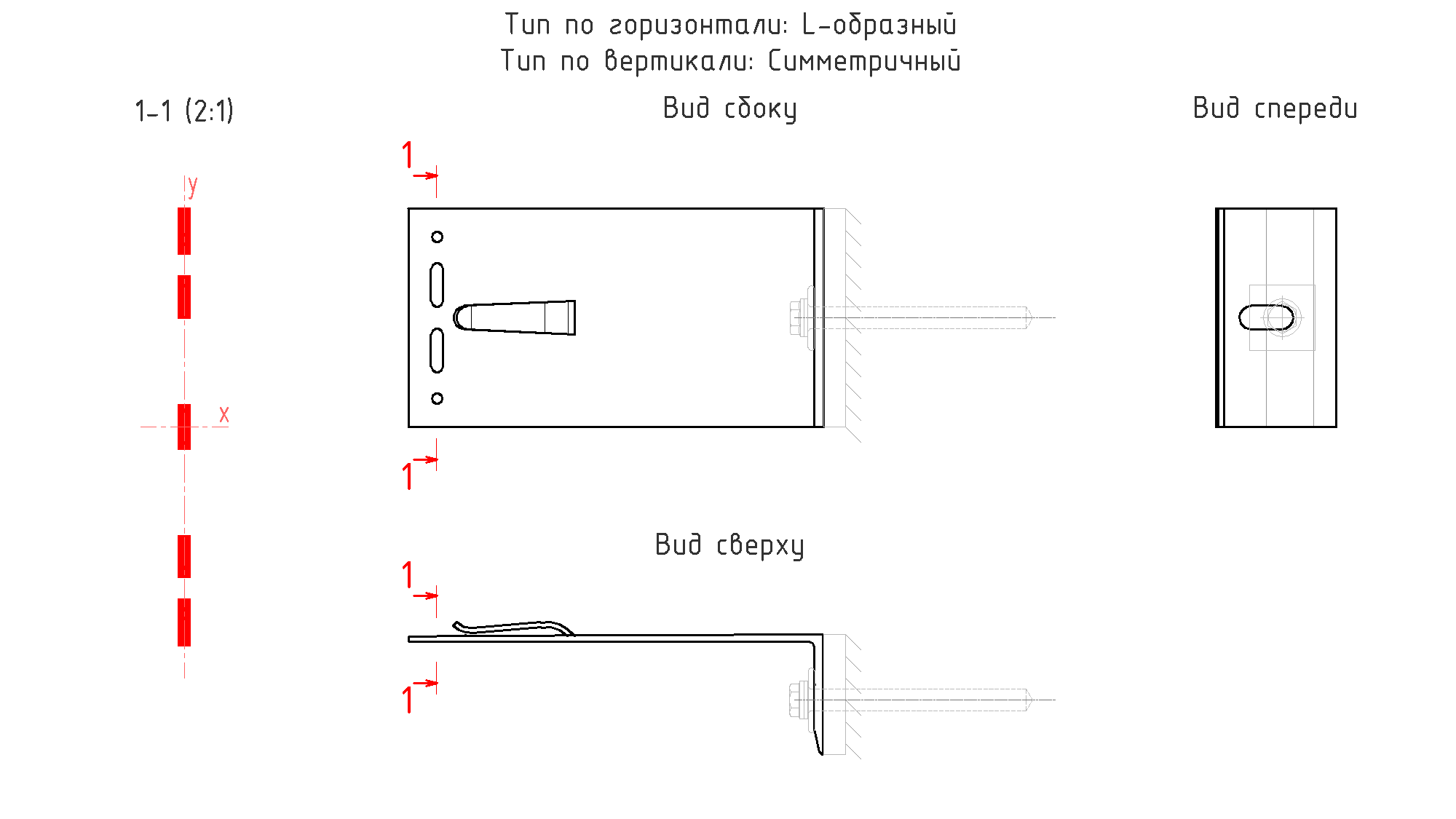

Группа характеристик «Сечение 1-1»

---

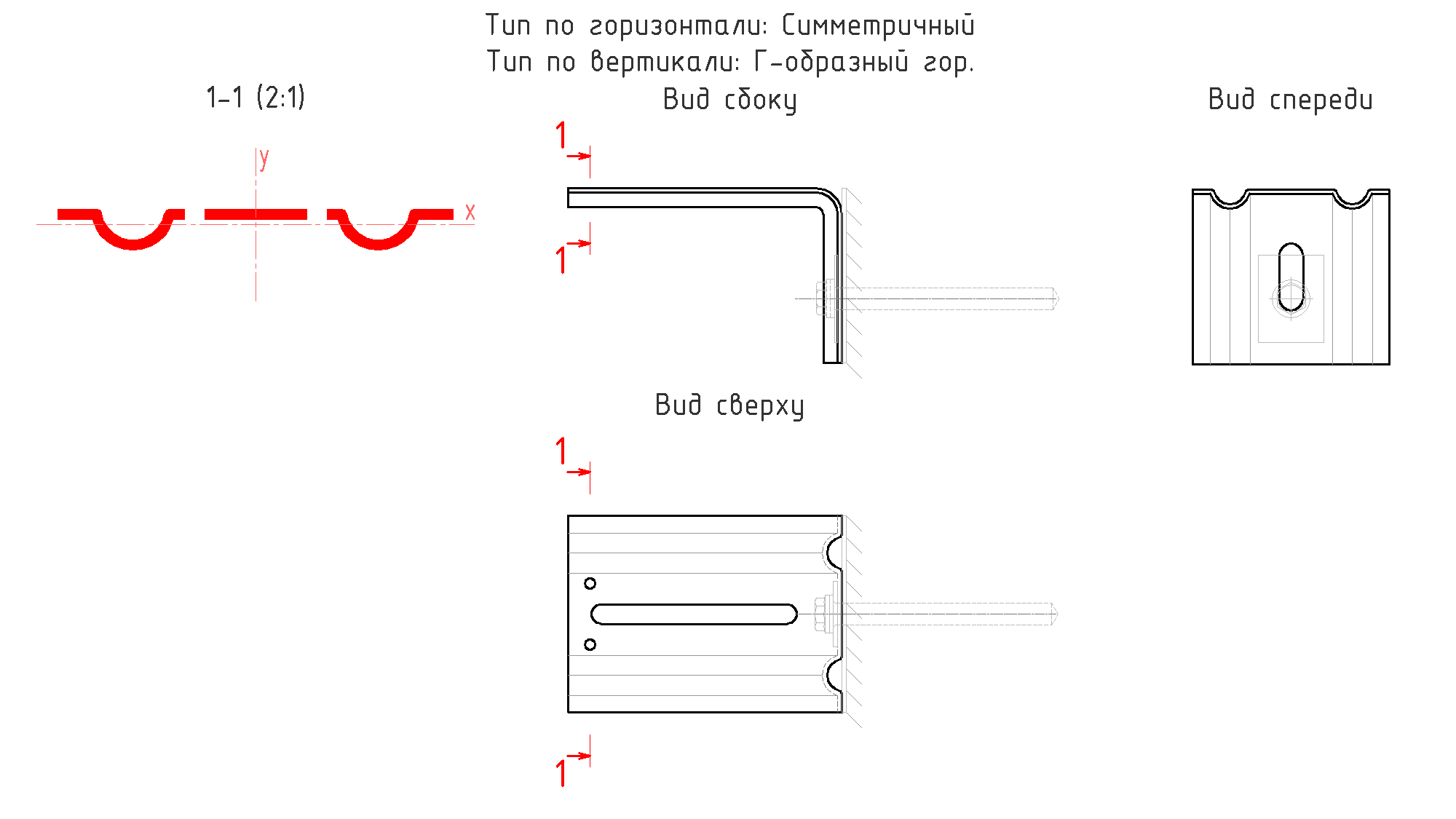

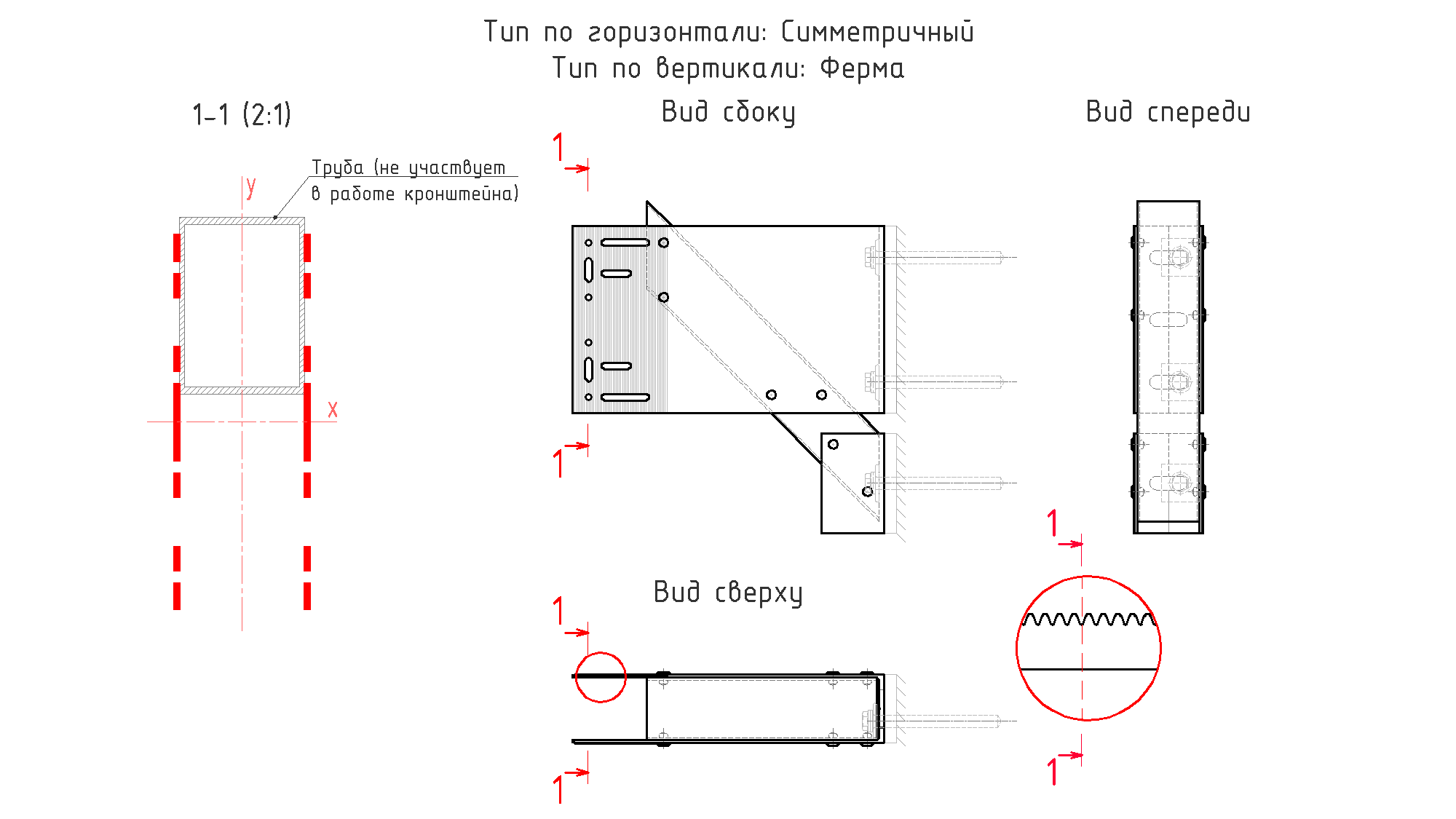

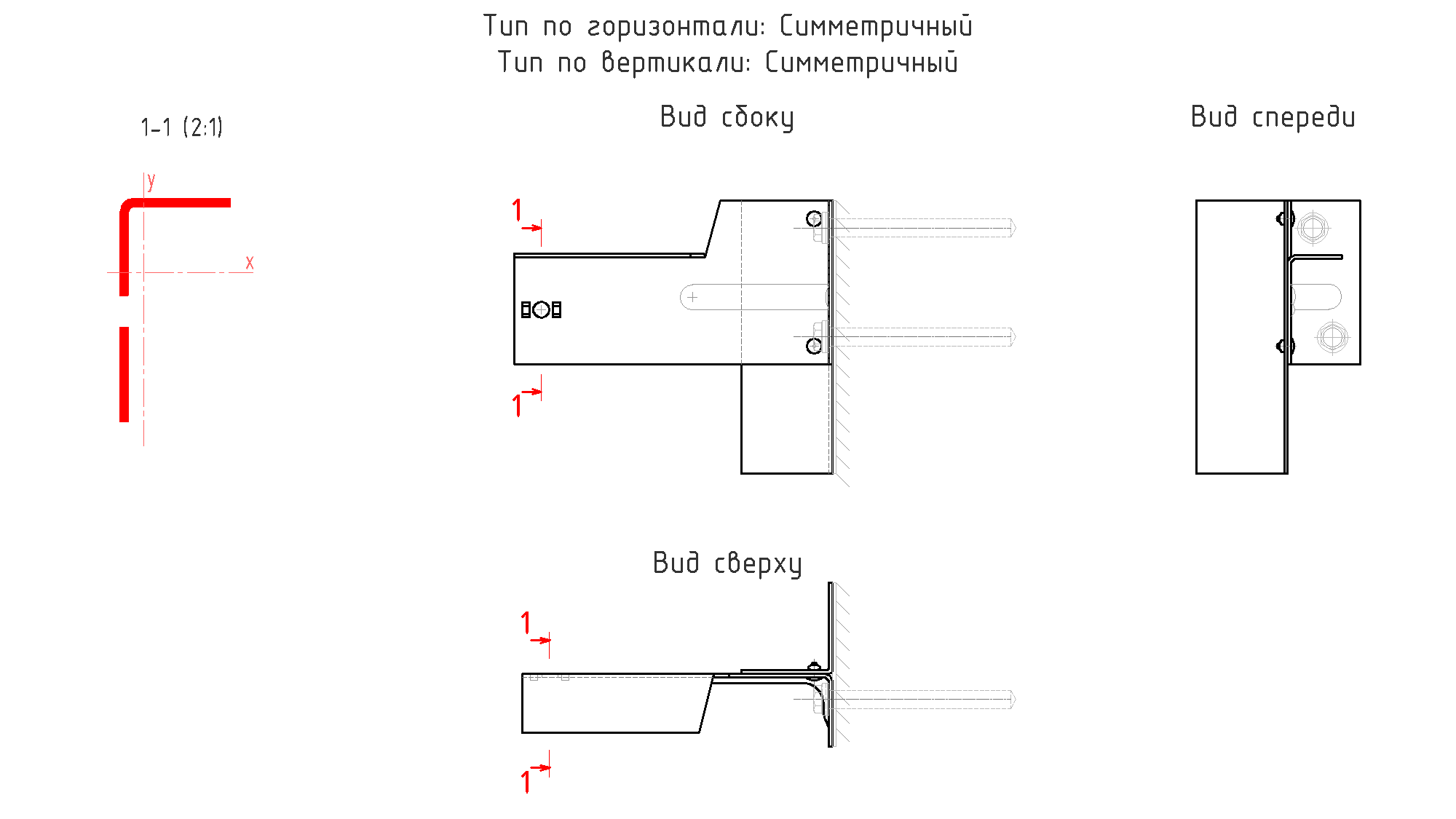

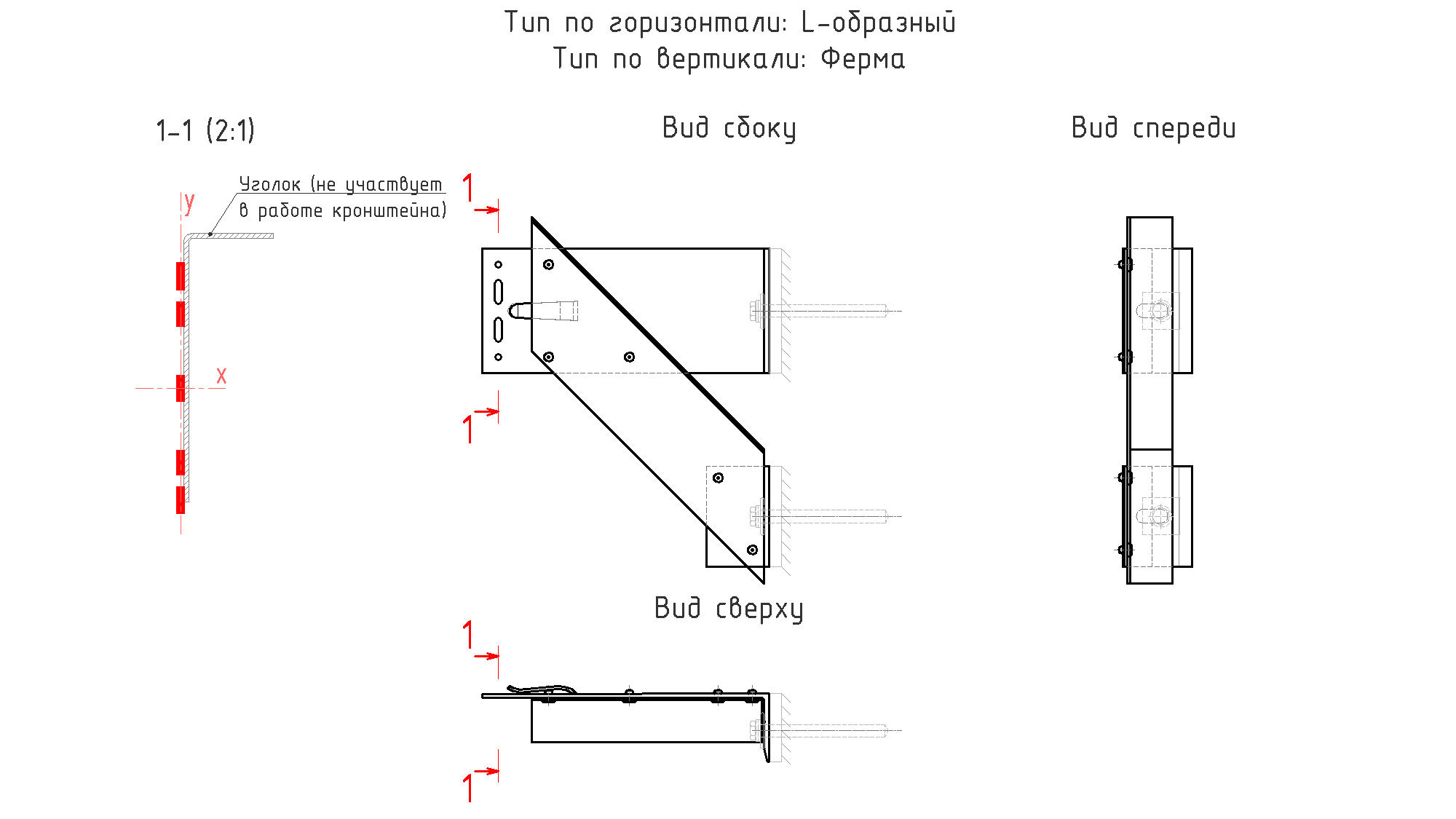

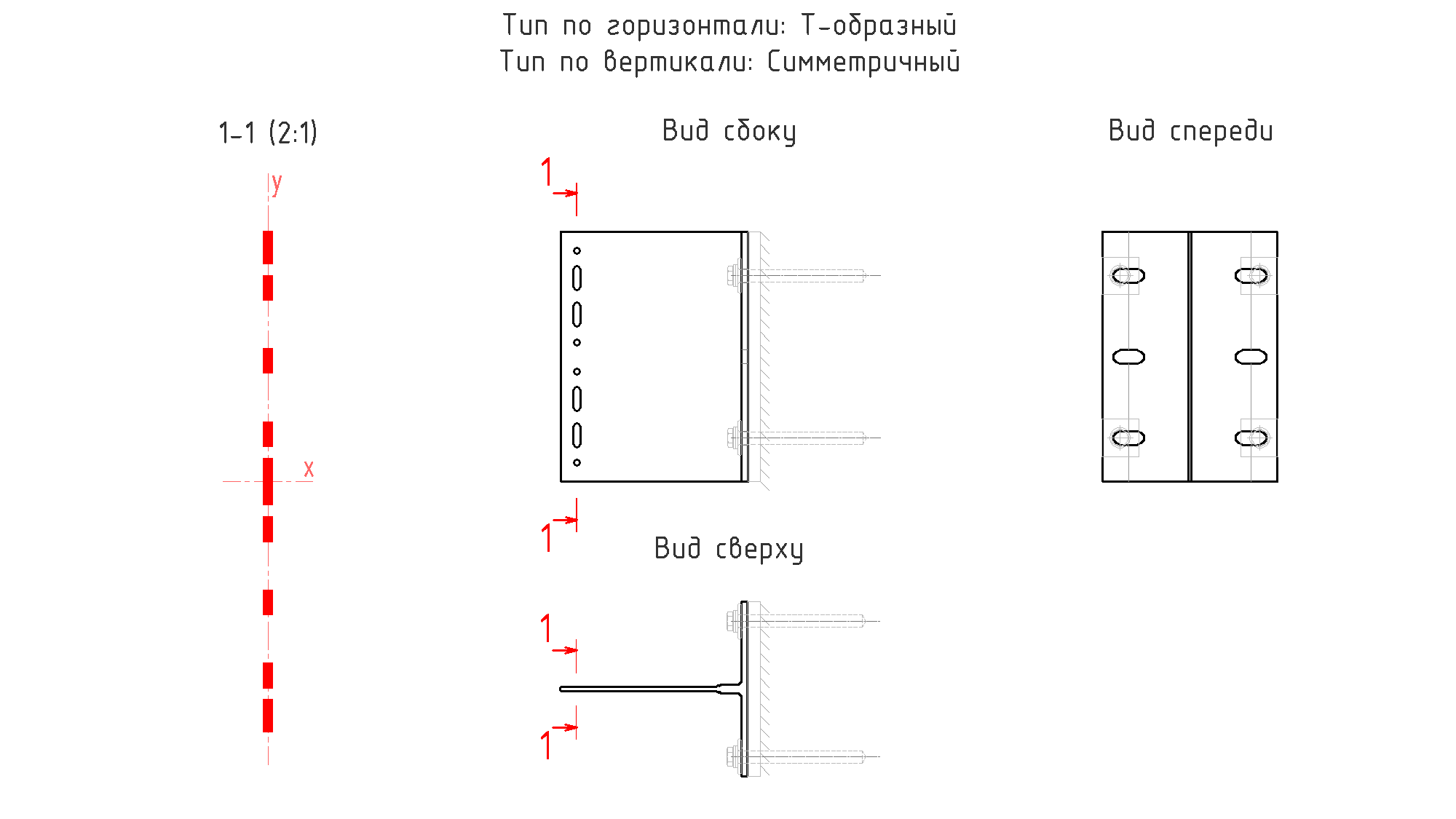

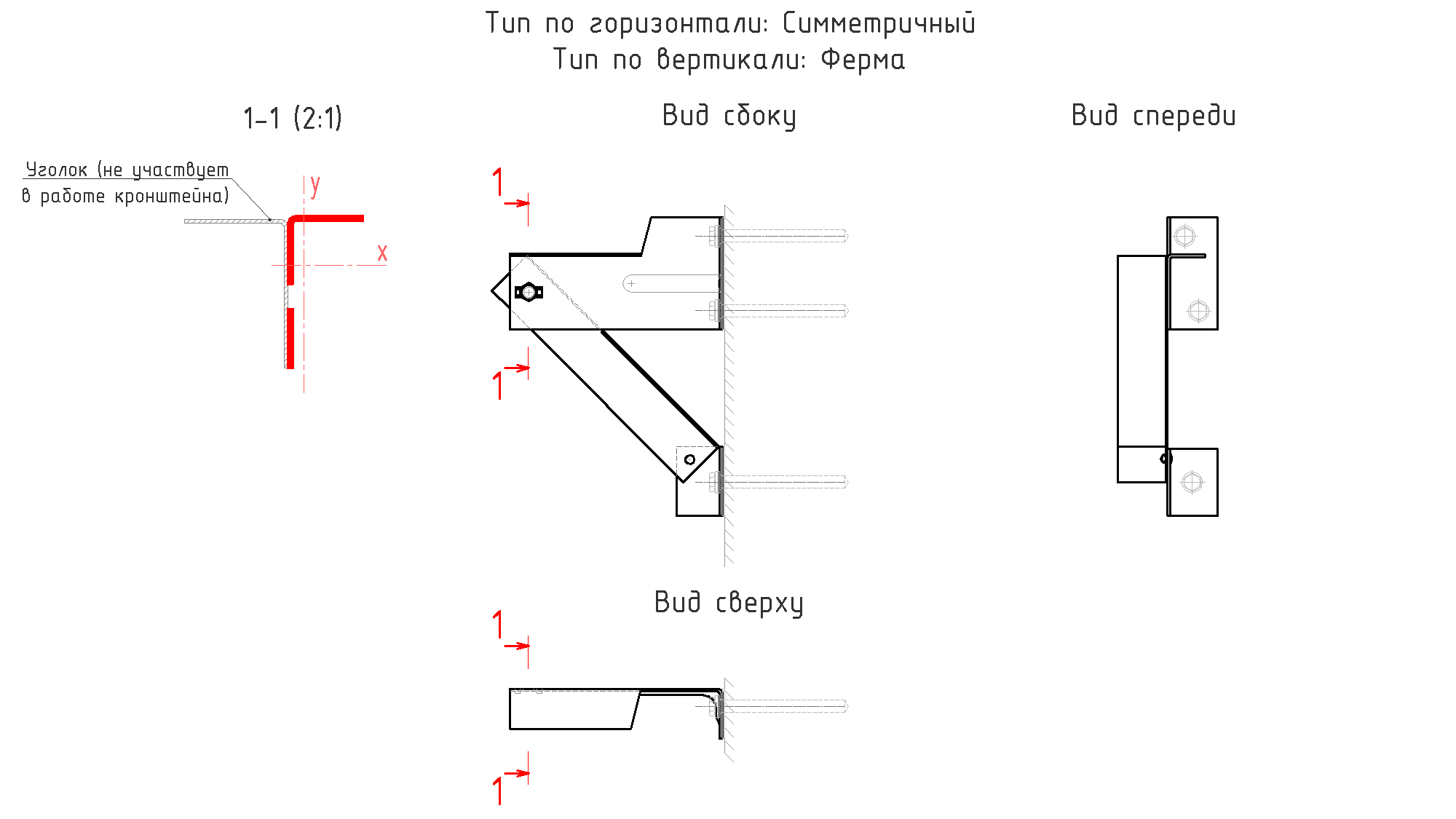

Сечение 1-1. A, см²

Площадь

---

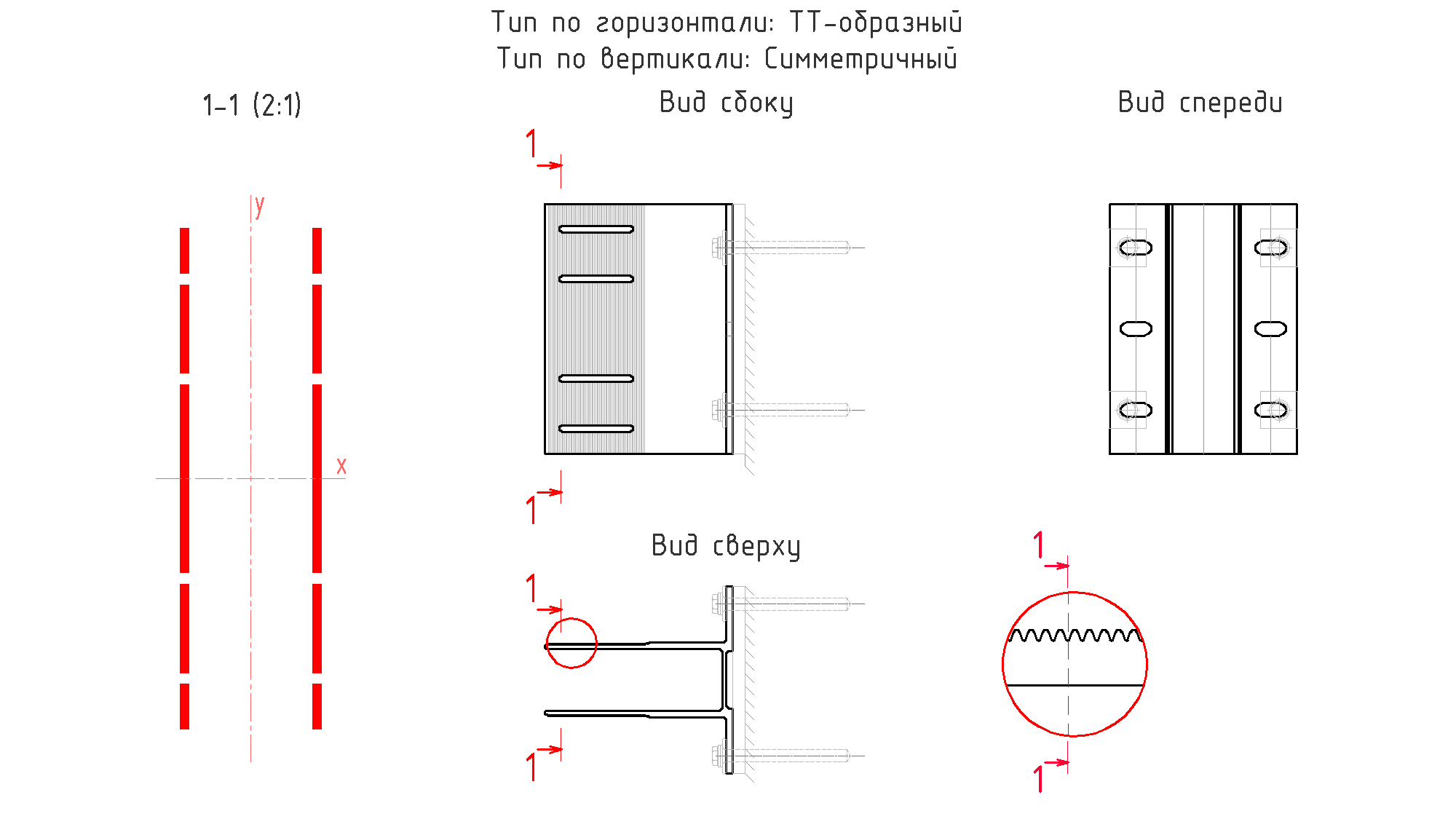

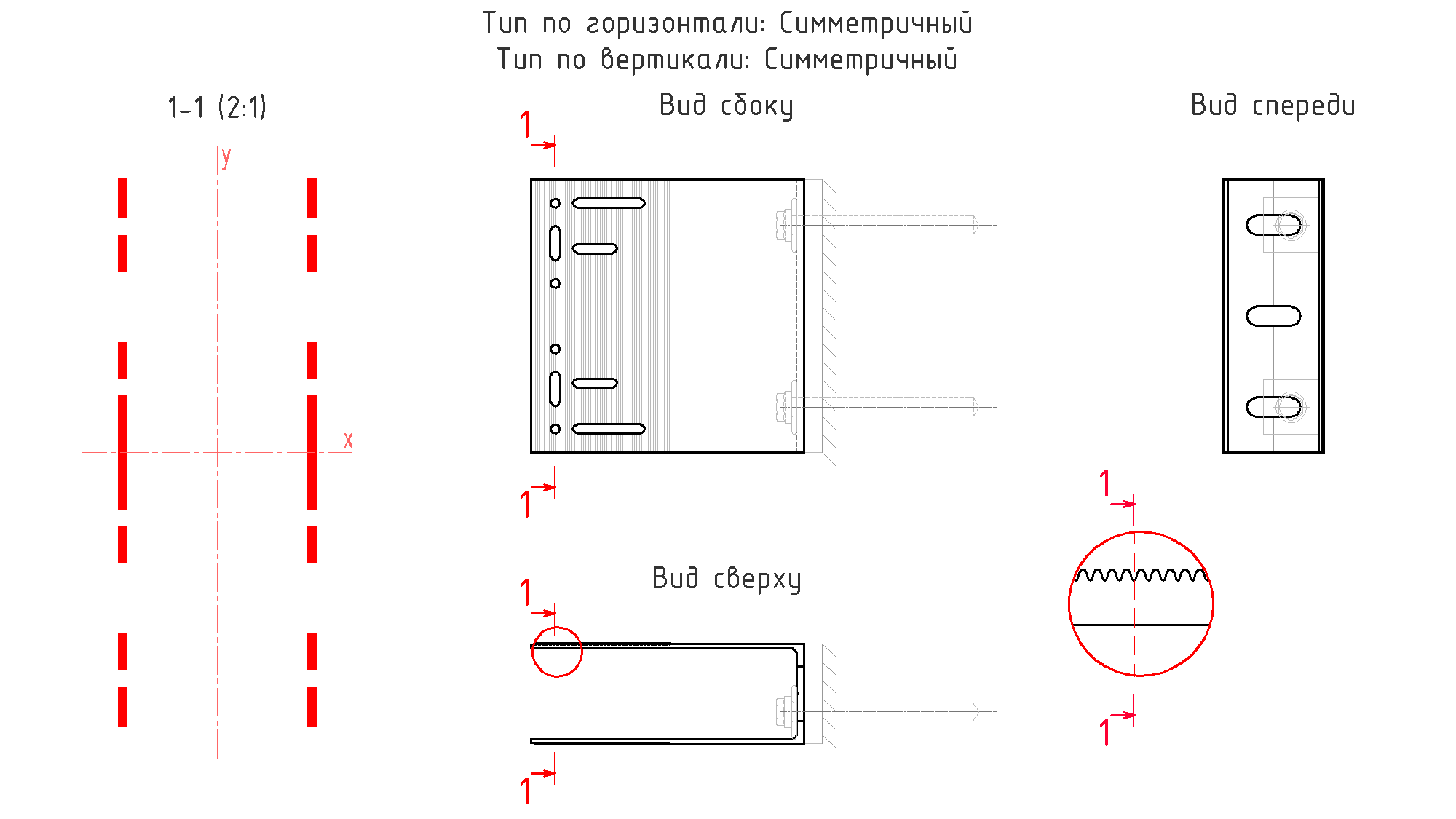

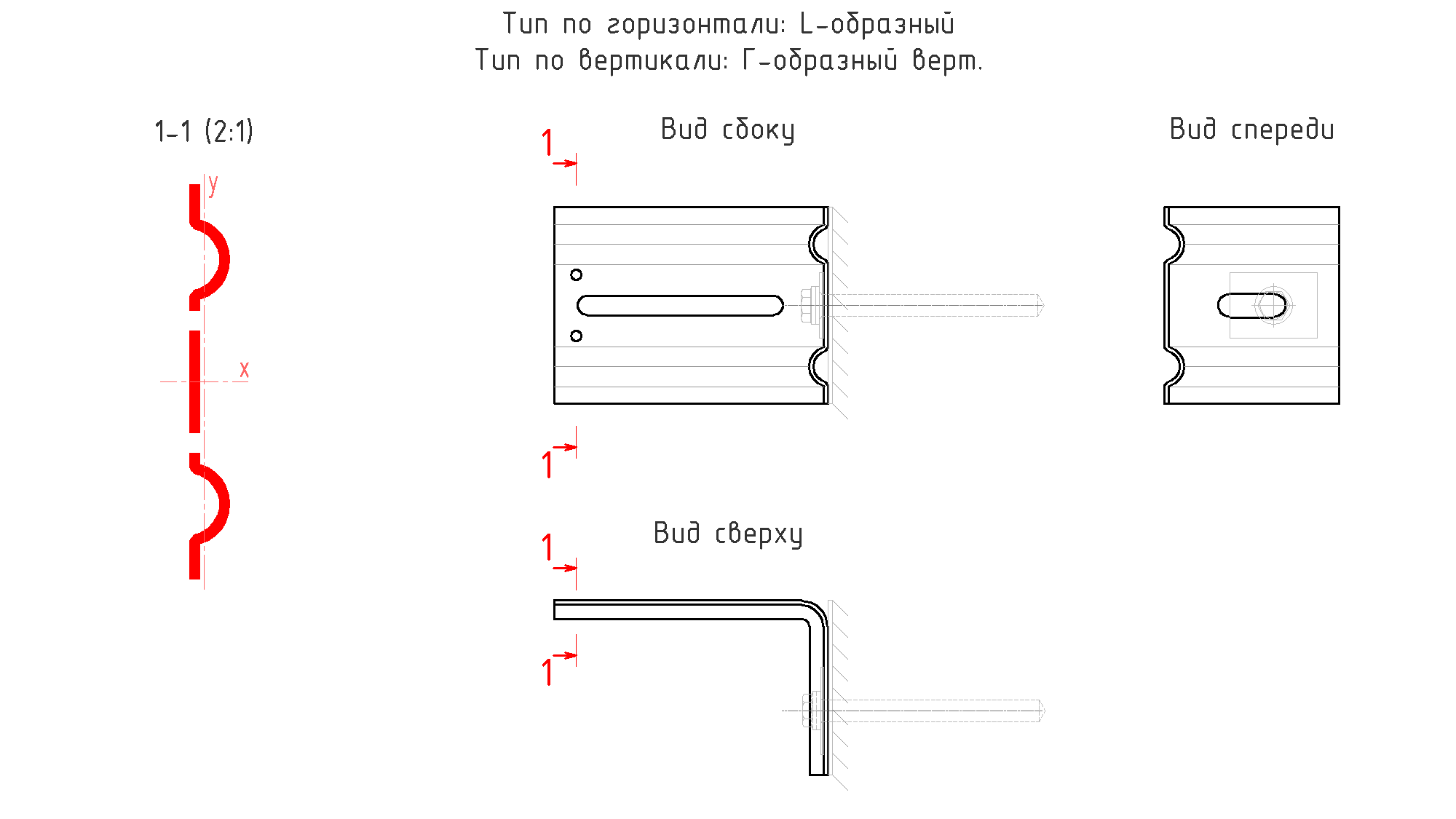

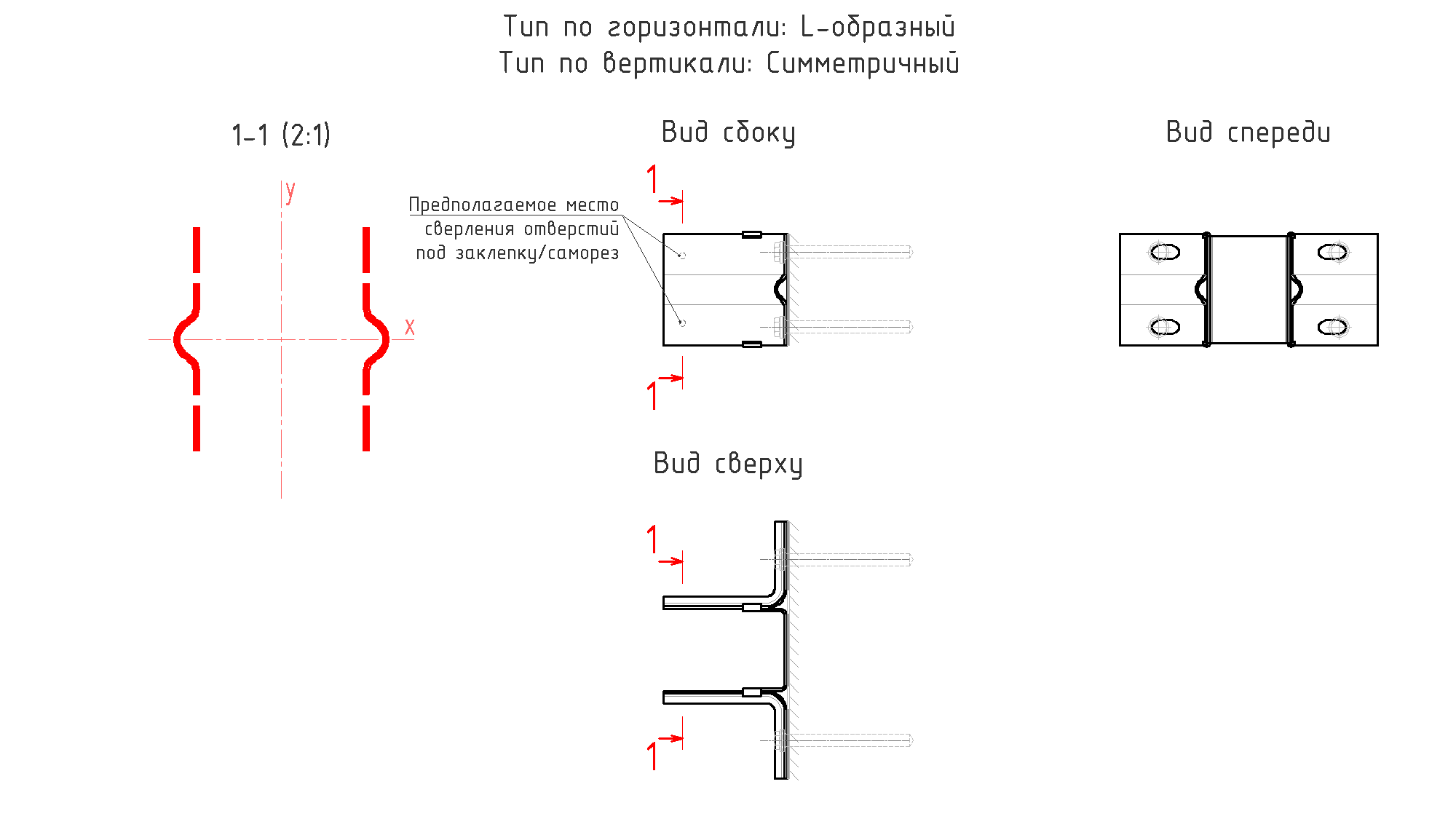

Сечение 1-1. Jx, см⁴

Момент инерции относительно оси X

---

Сечение 1-1. Wx, см³

Момент сопротивления относительно оси X

Подробнее о том, как получить геометрические характеристики можно узнать из видео

Положение сечения см. пункт "Сечение 1-1. Jx, см⁴".

---

Сечение 1-1. Jy, см⁴

Момент инерции относительно оси Y

---

Сечение 1-1. Wy, см³

Момент сопротивления относительно оси Y

Подробнее о том, как получить геометрические характеристики можно узнать из видео

Положение сечения см. пункт "Сечение 1-1. Jy, см⁴".

---

Группа характеристик «Сечение 2-2»

---

Сечение 2-2. A, см²

Площадь

---

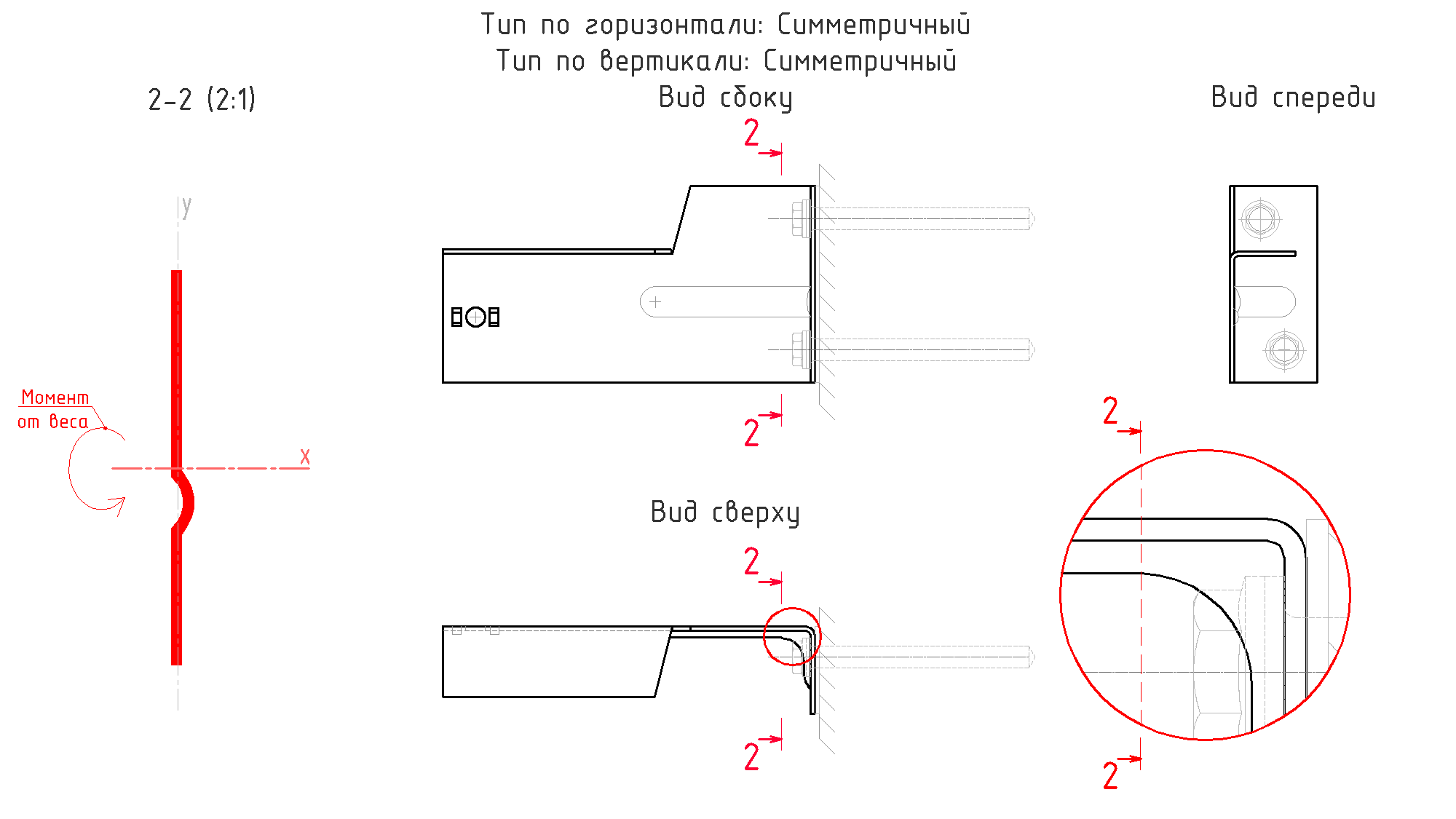

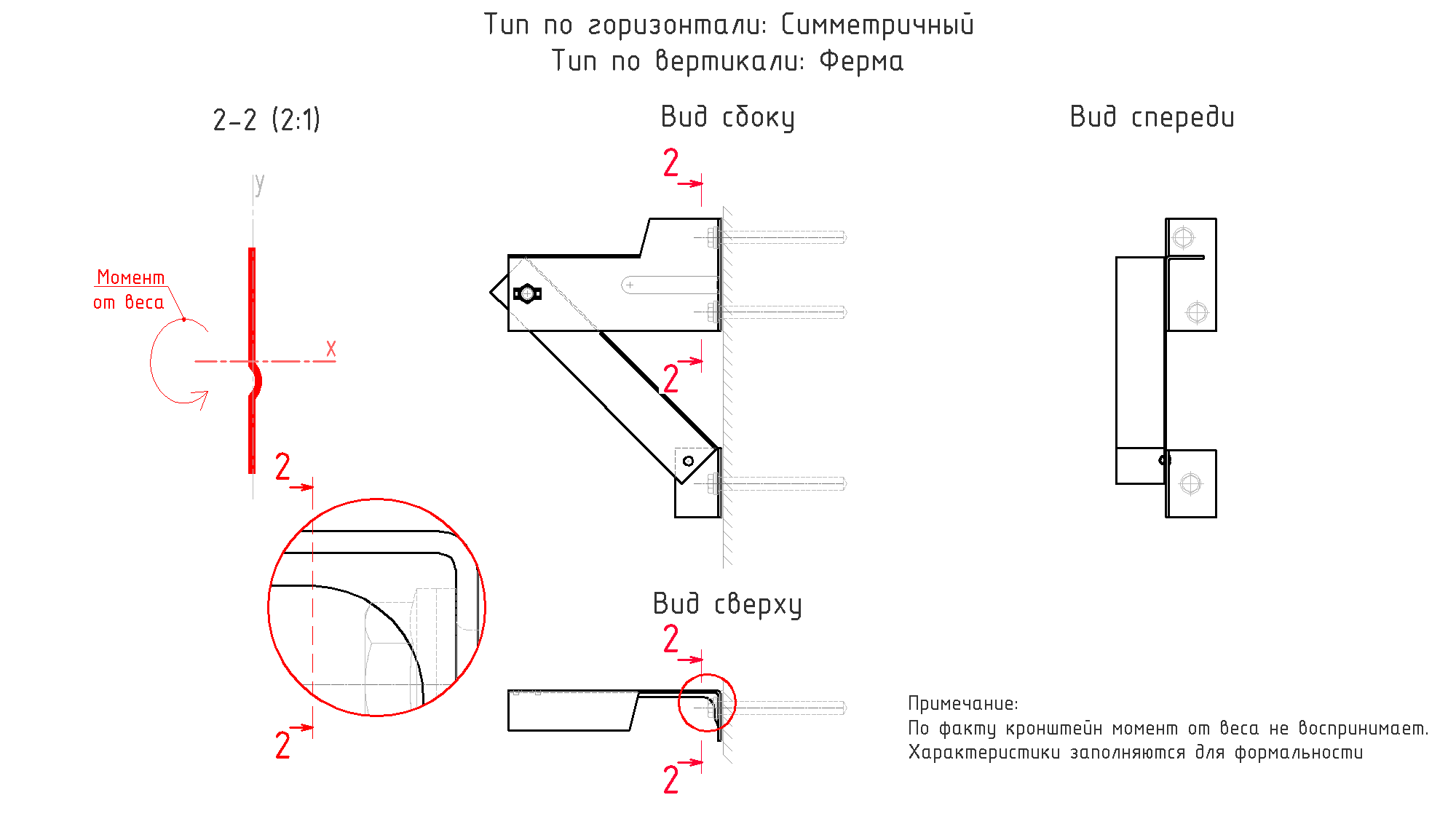

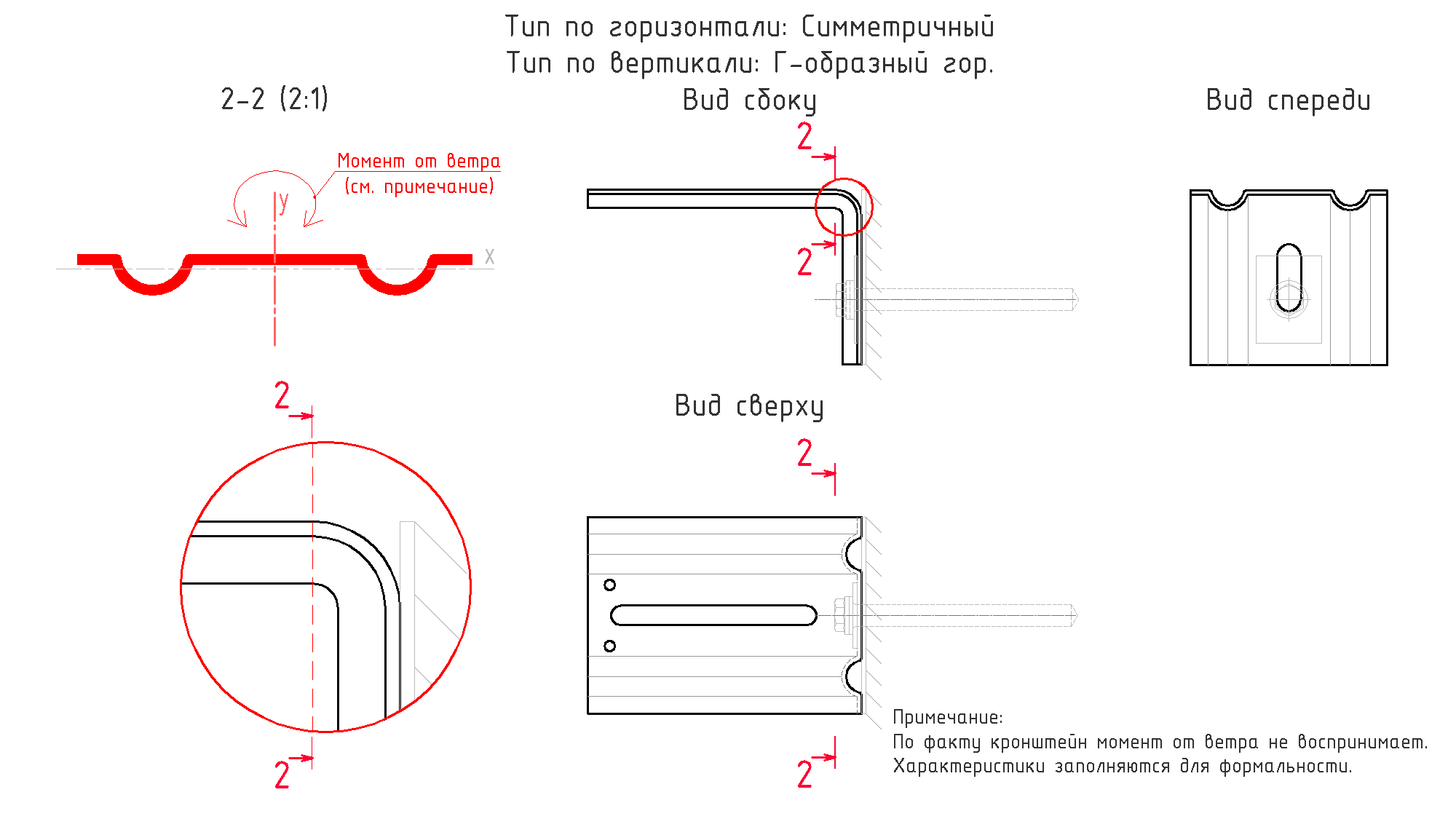

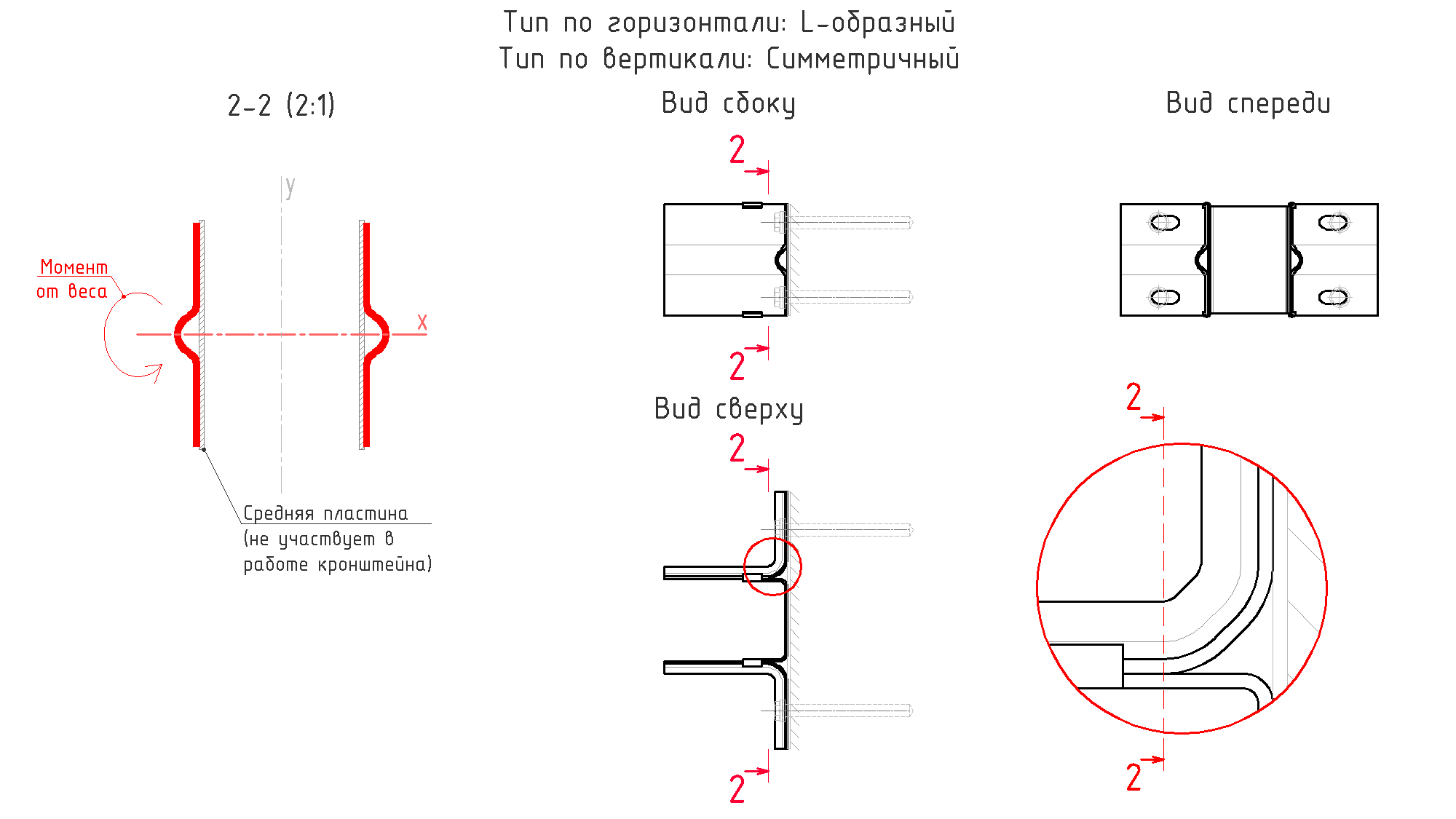

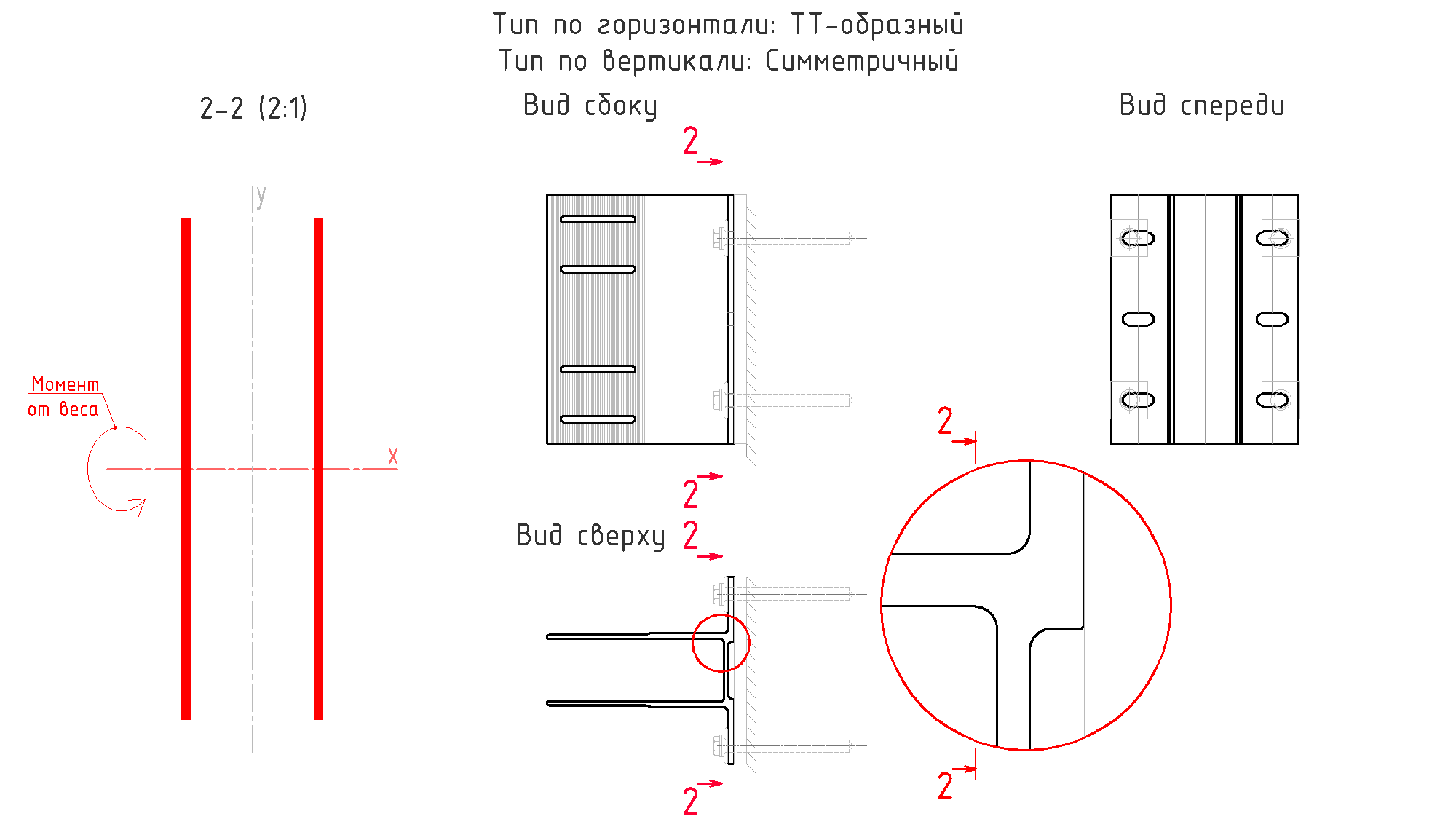

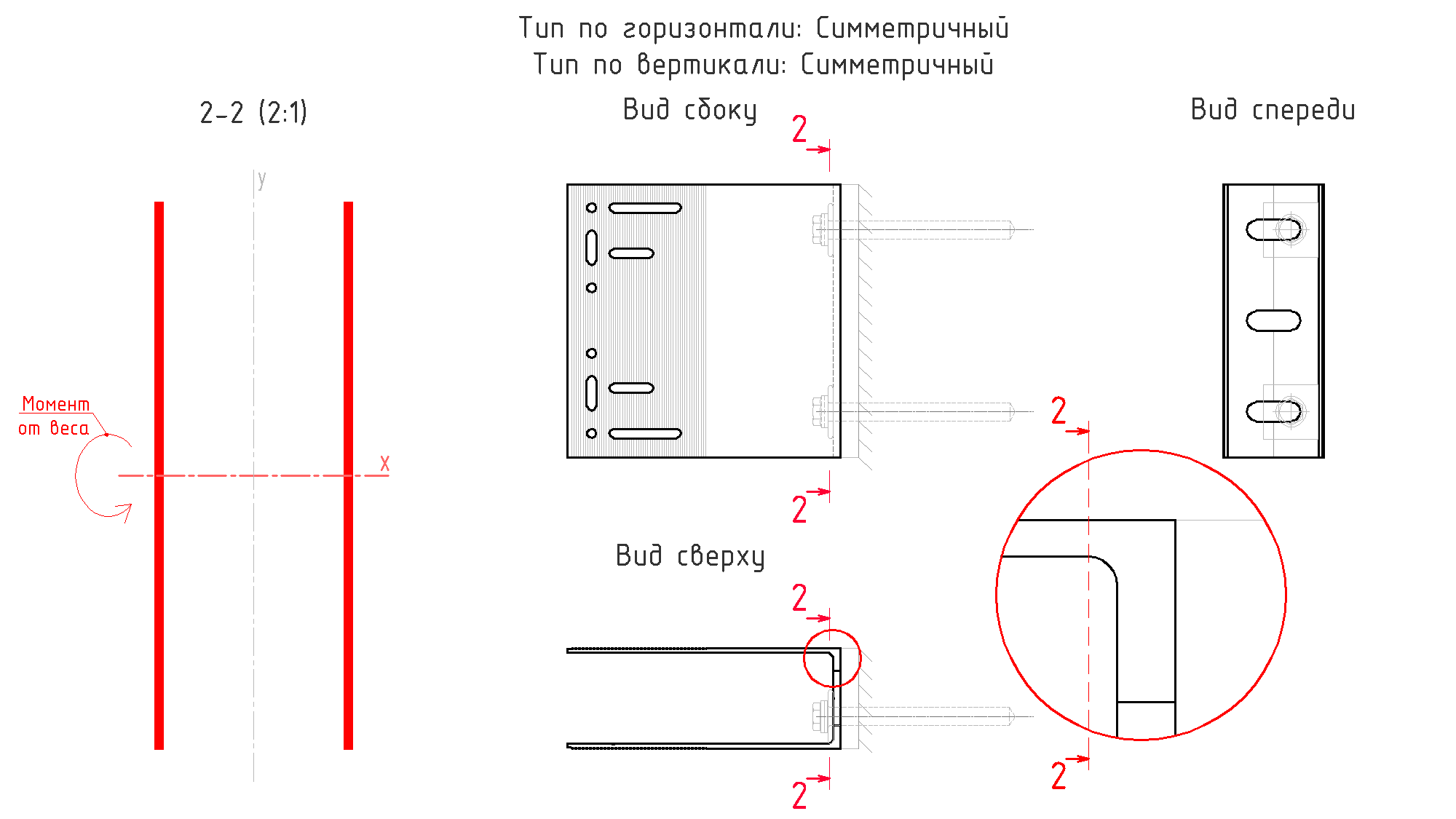

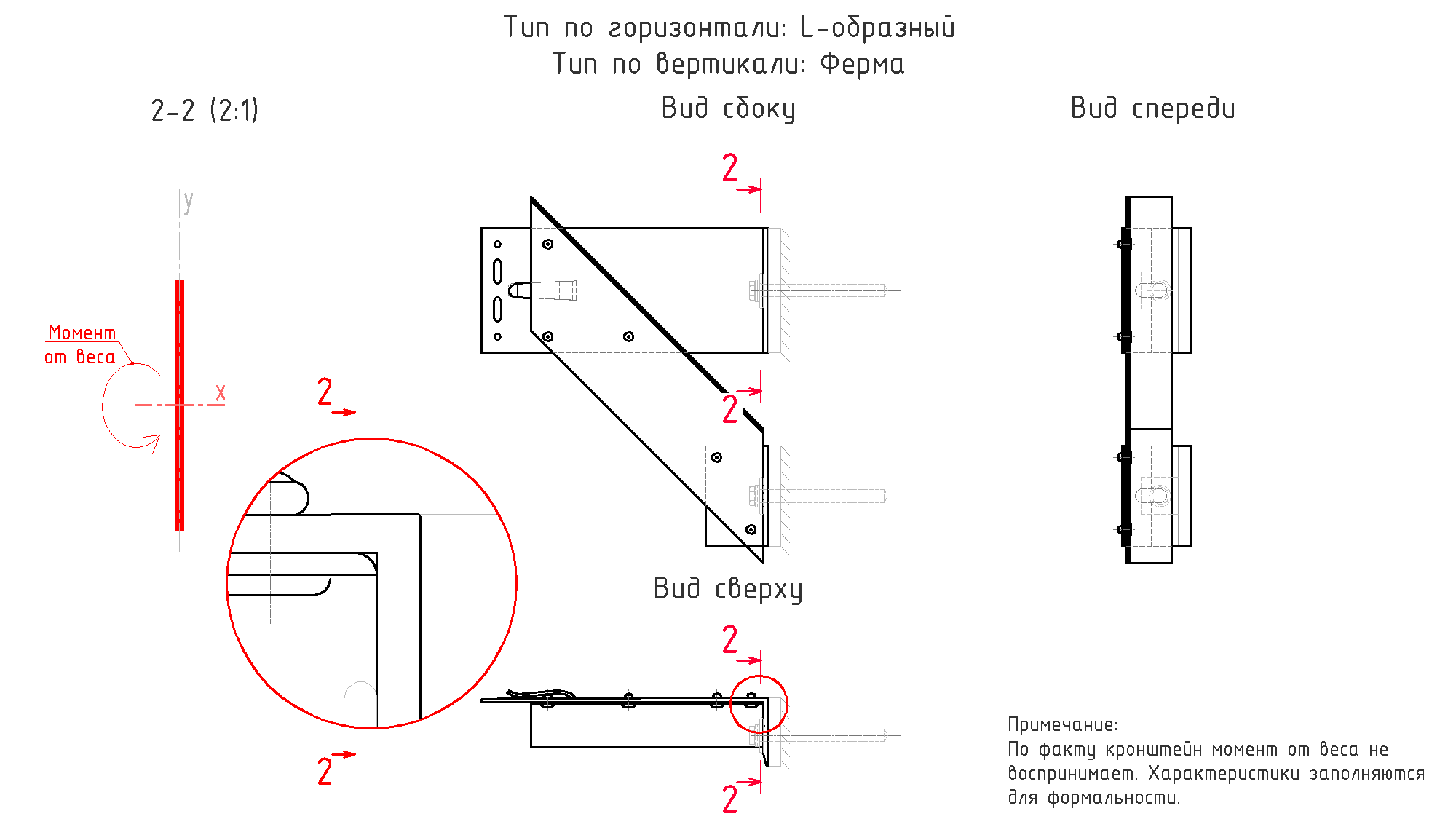

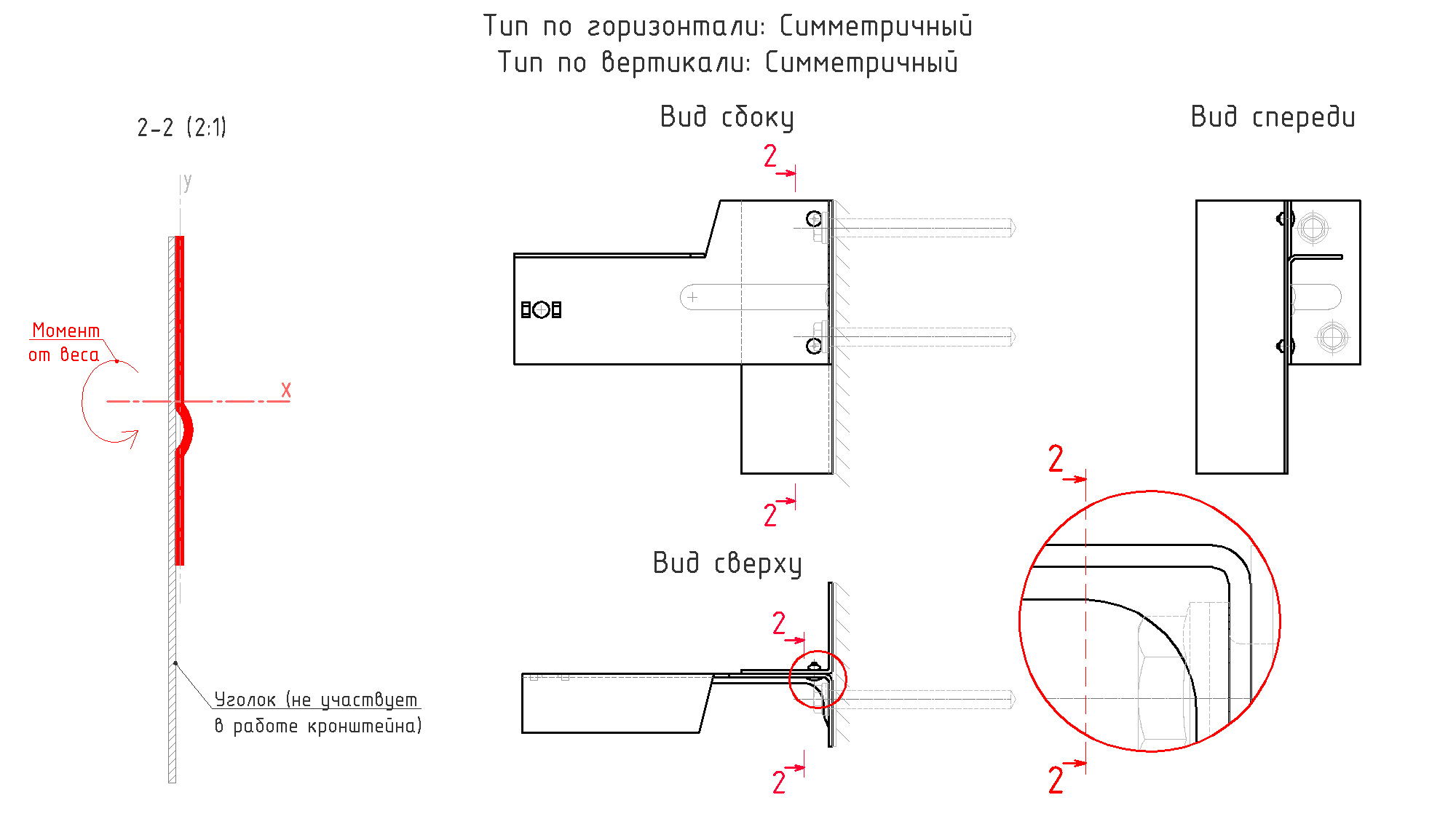

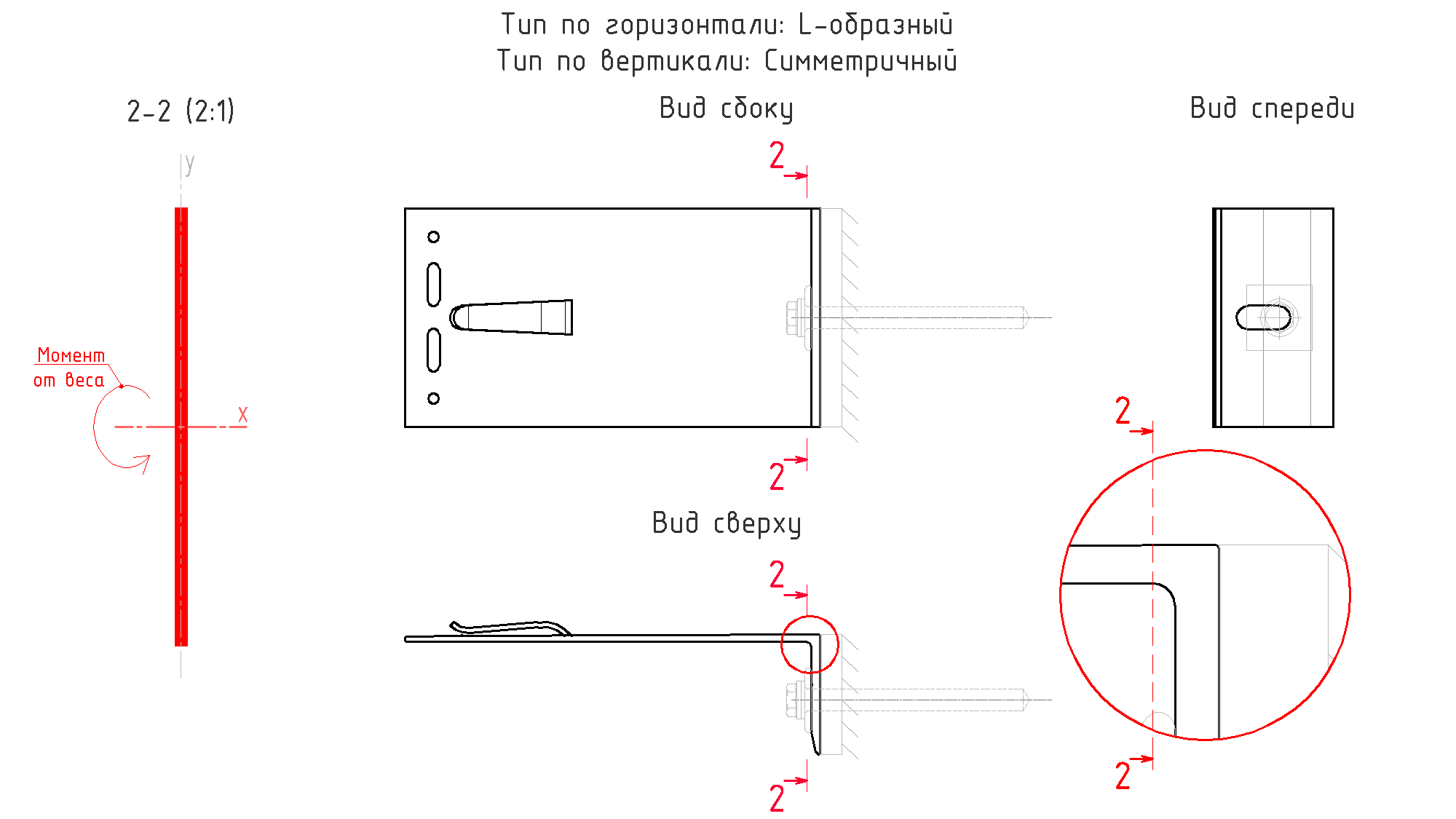

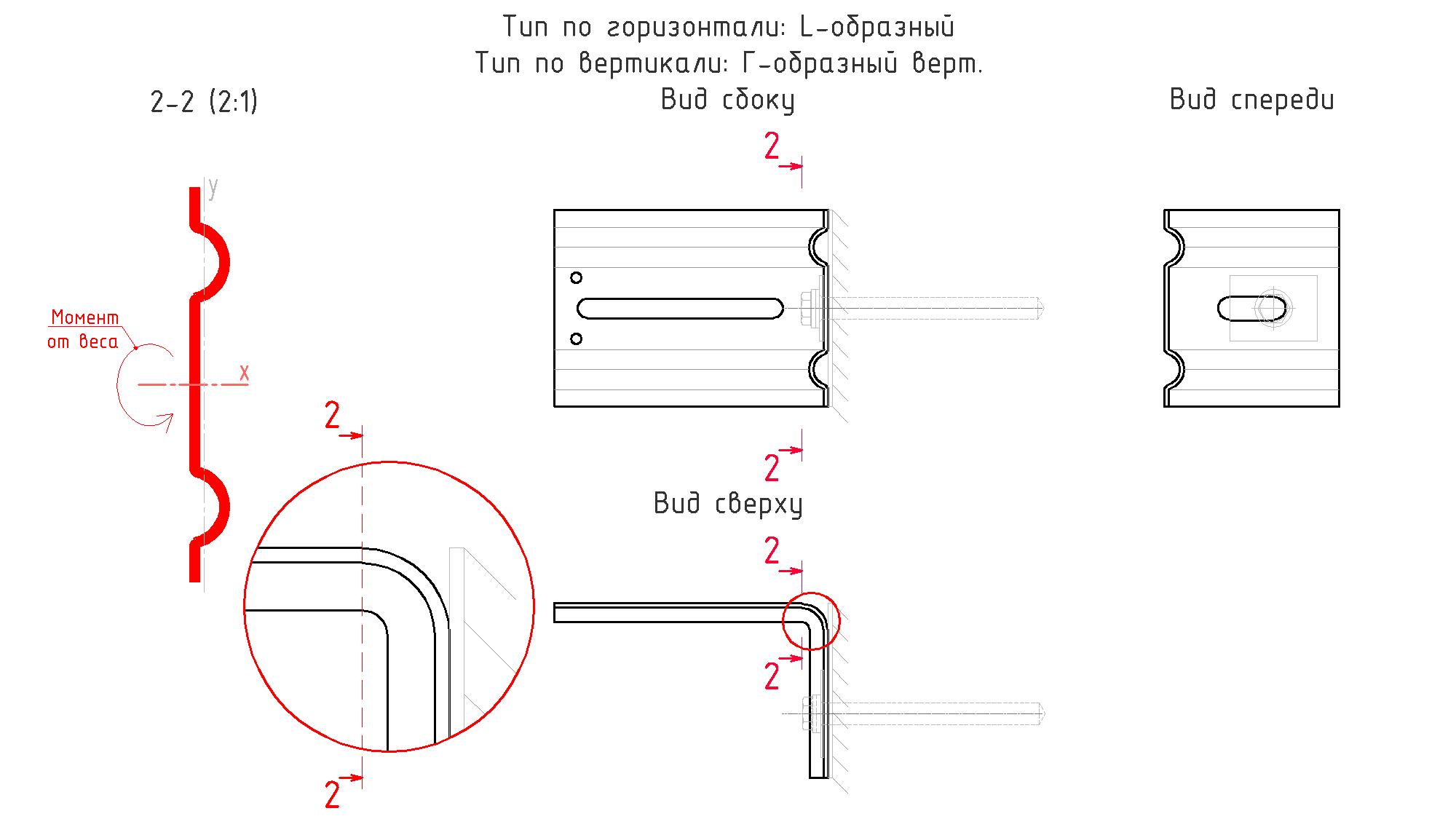

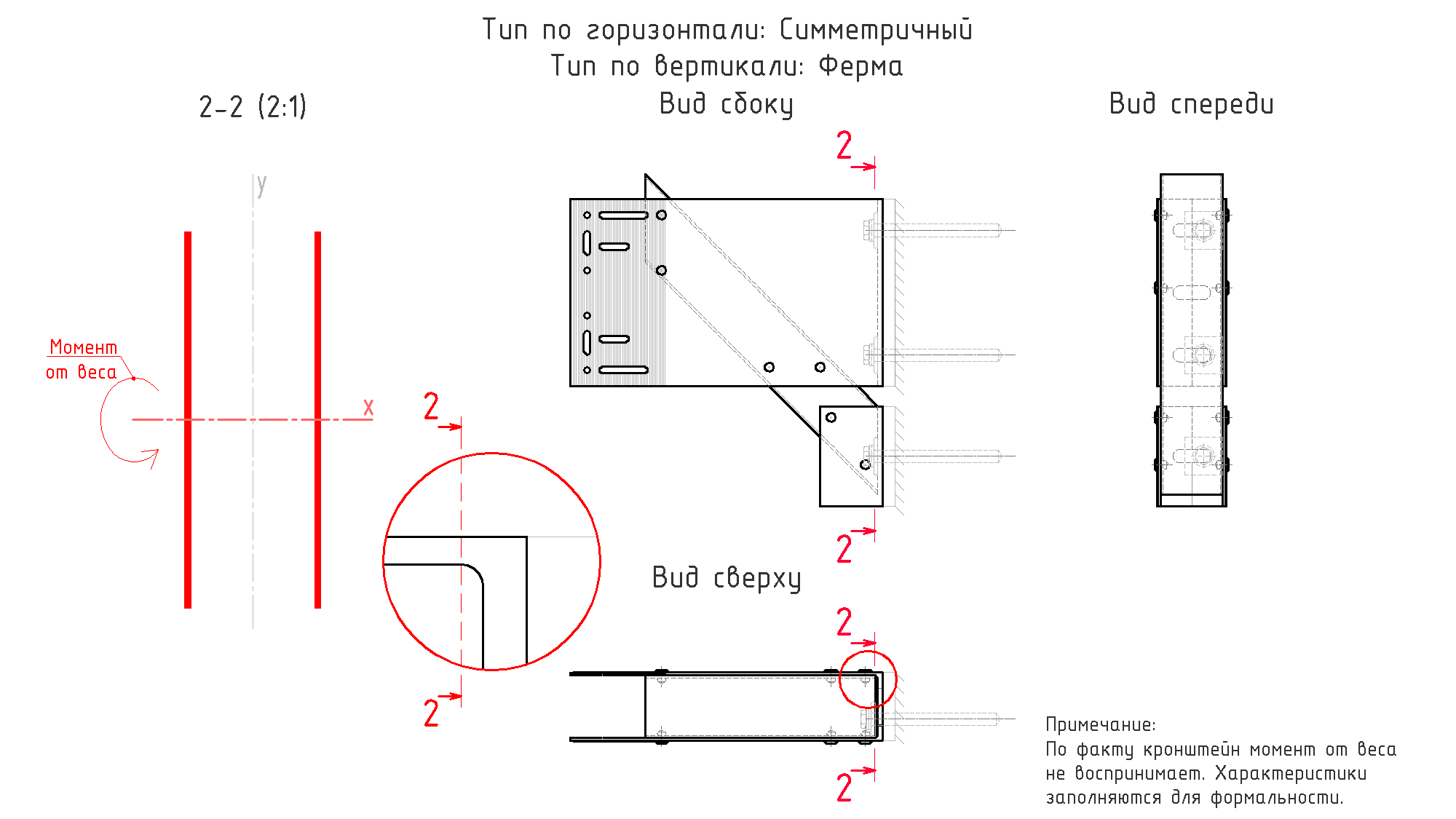

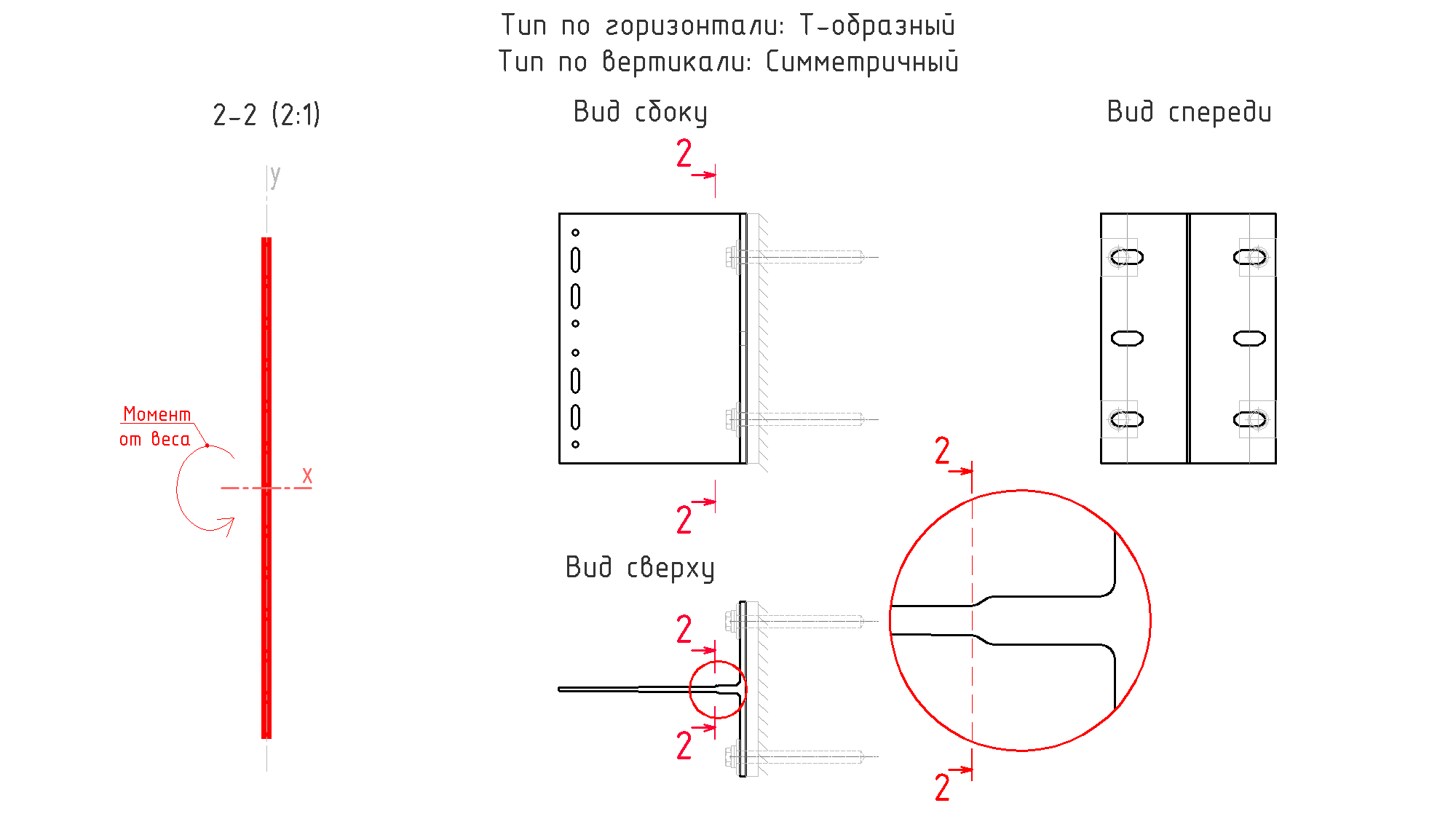

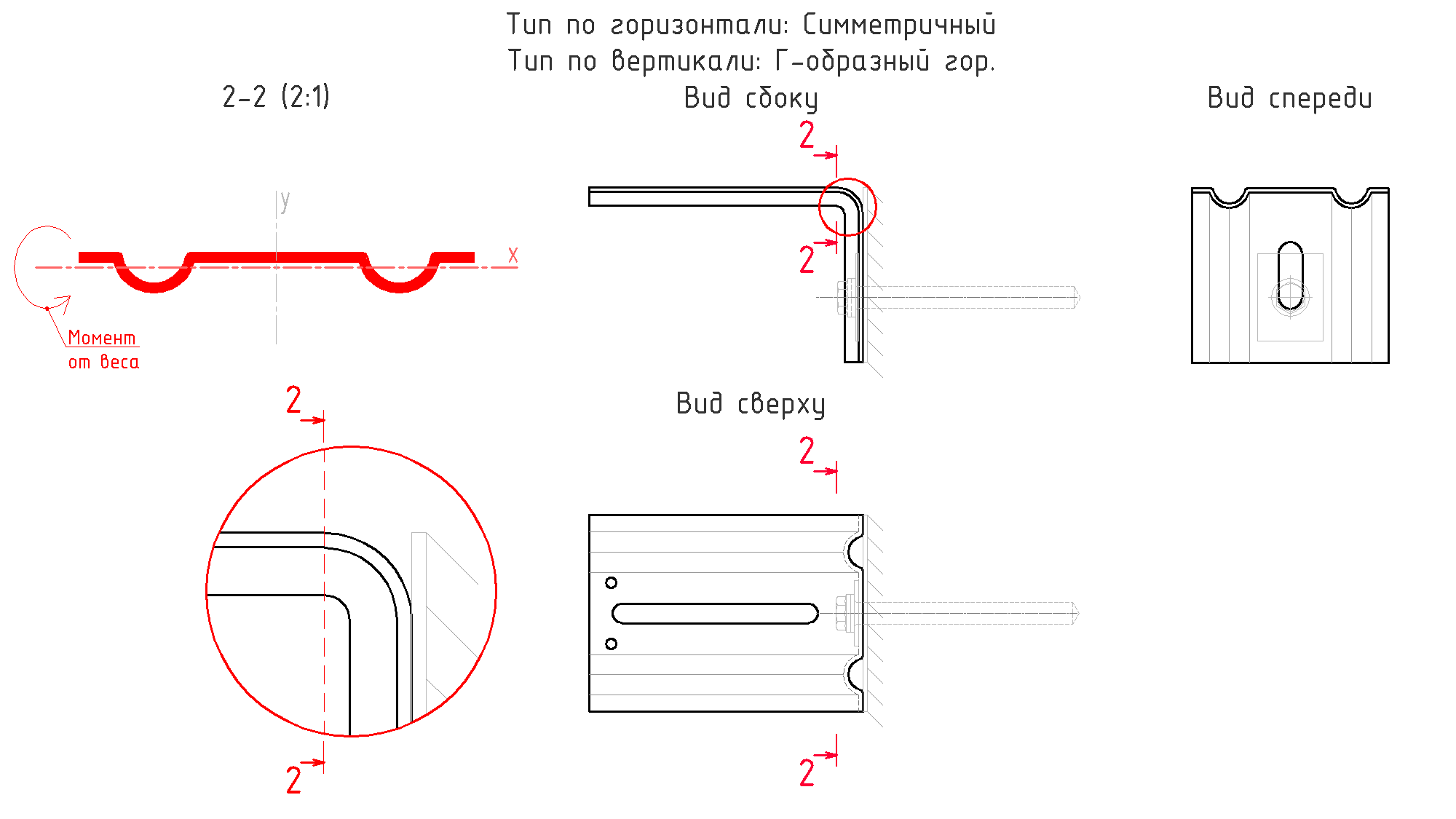

Сечение 2-2. Jx, см⁴

Момент инерции относительно оси X

---

Сечение 2-2. Wx, см³

Момент сопротивления относительно оси X

Подробнее о том, как получить геометрические характеристики можно узнать из видео

Положение сечения см. пункт "Сечение 2-2. Jx, см⁴".

---

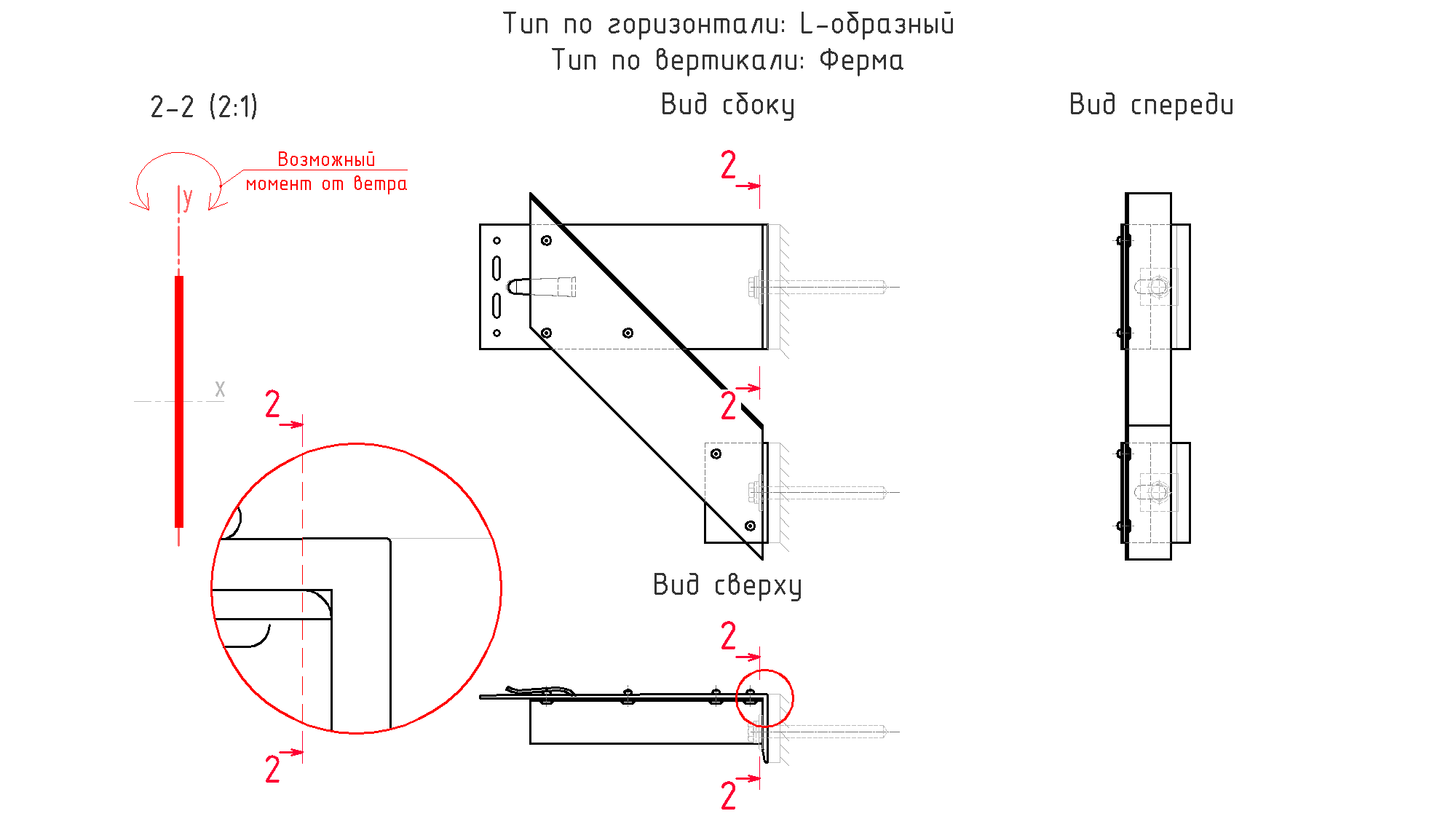

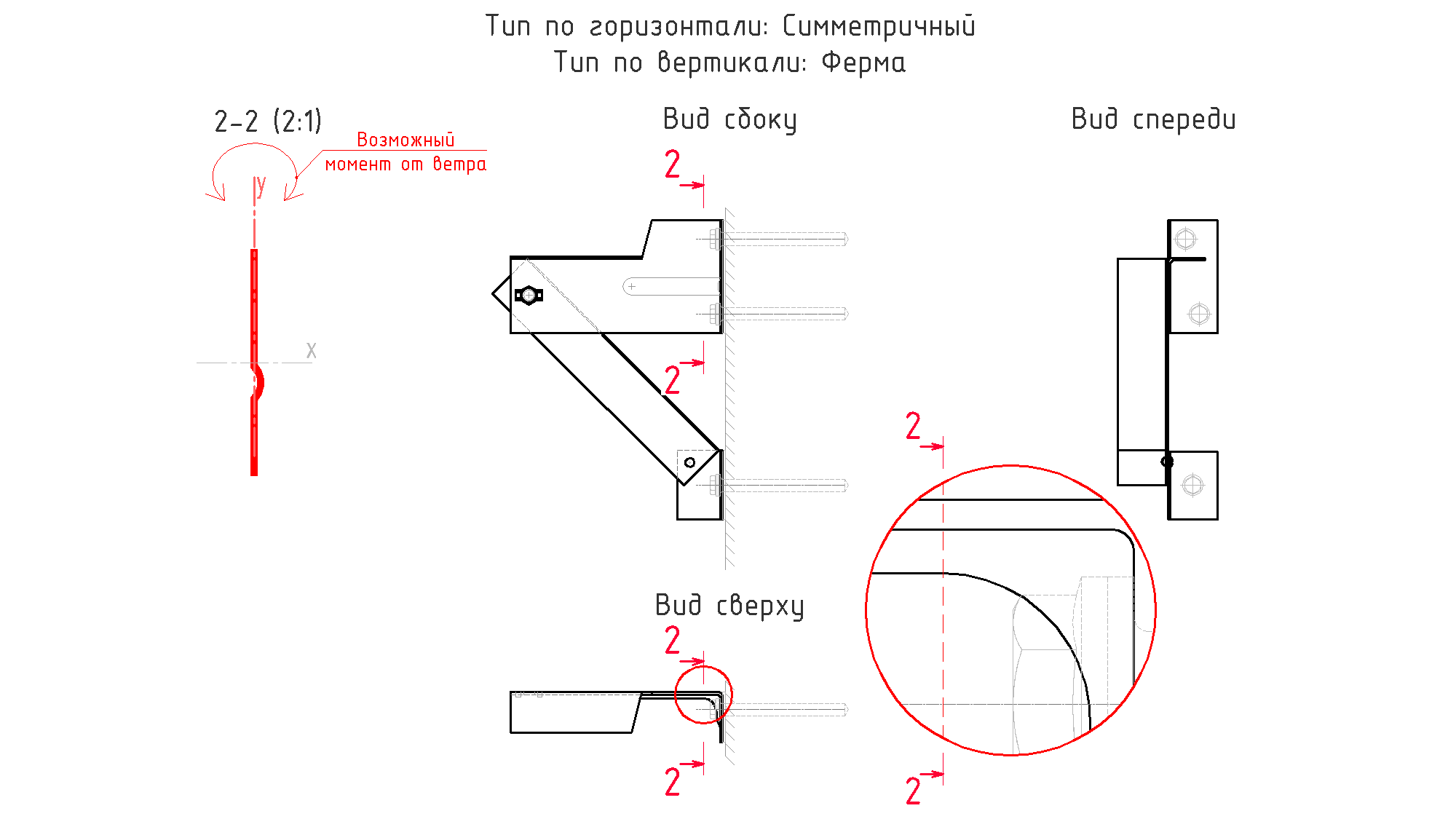

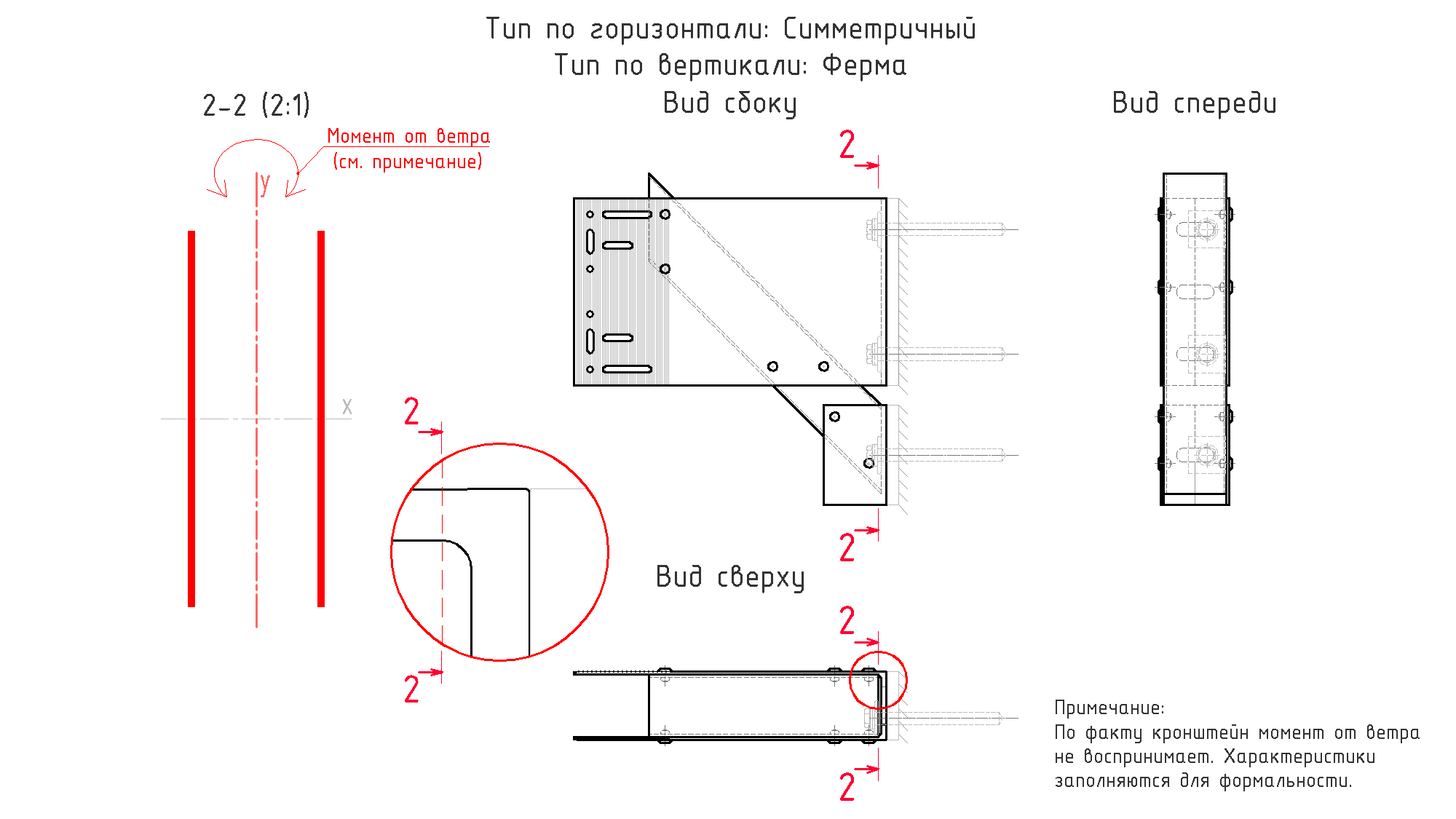

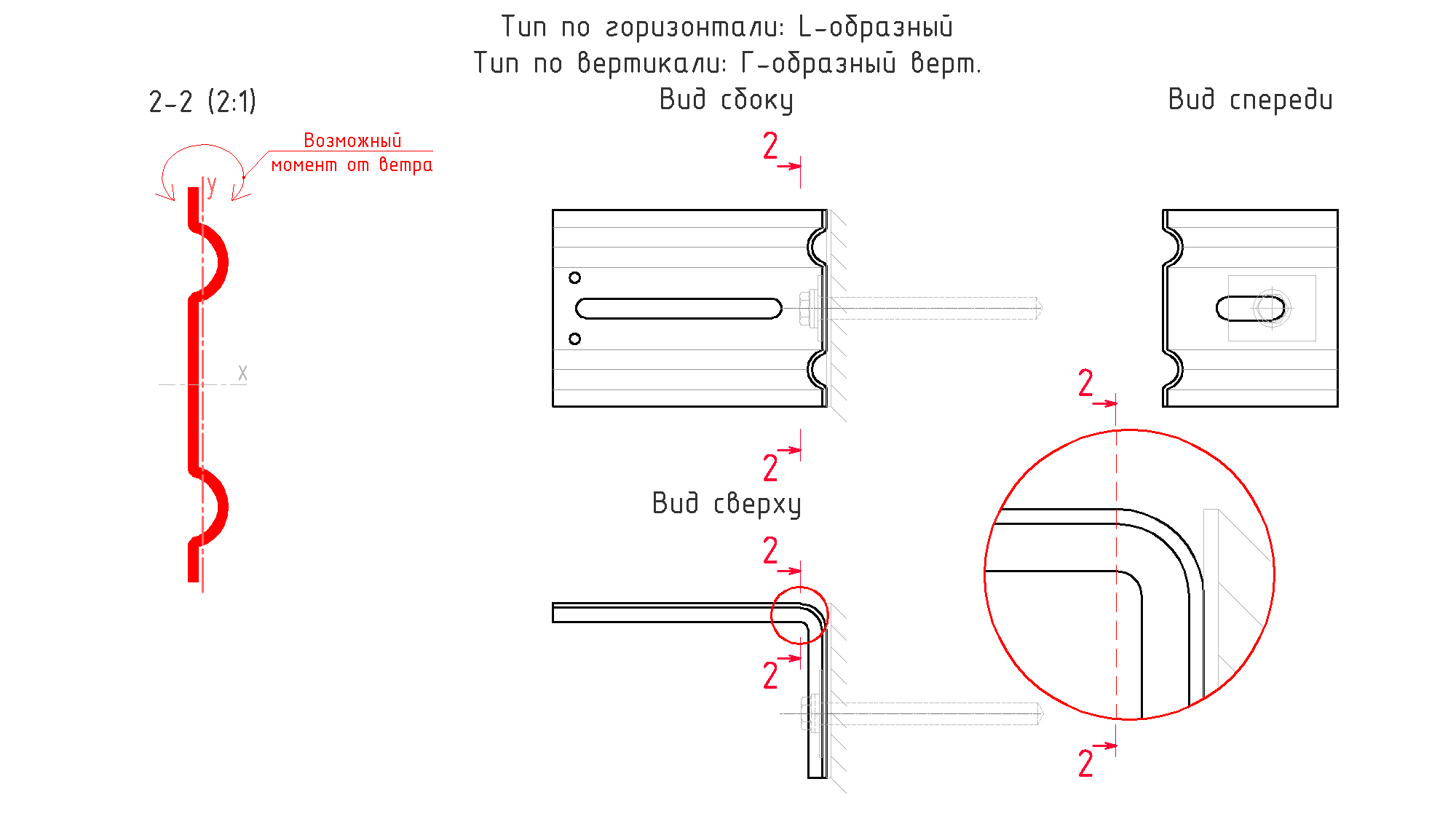

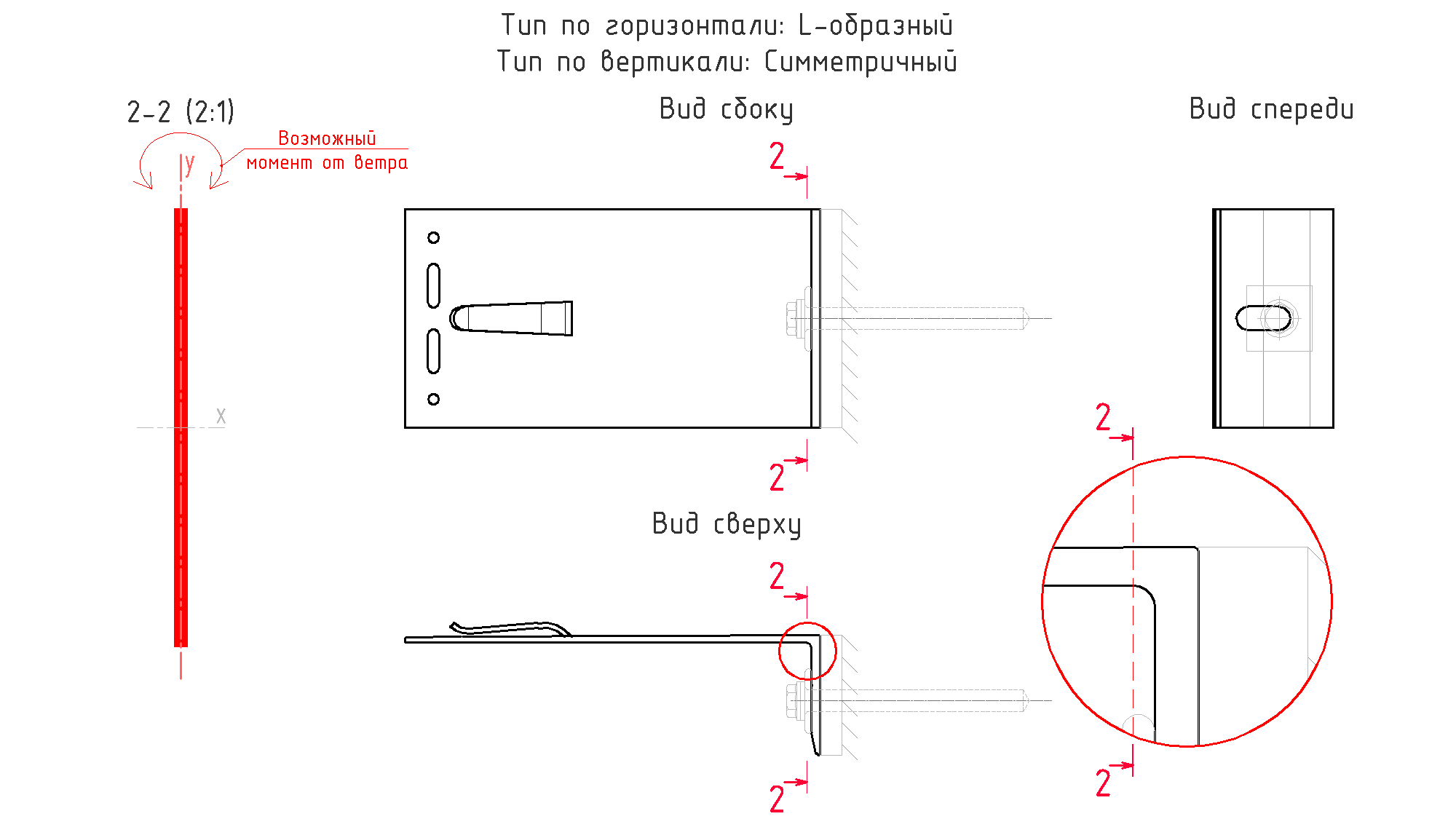

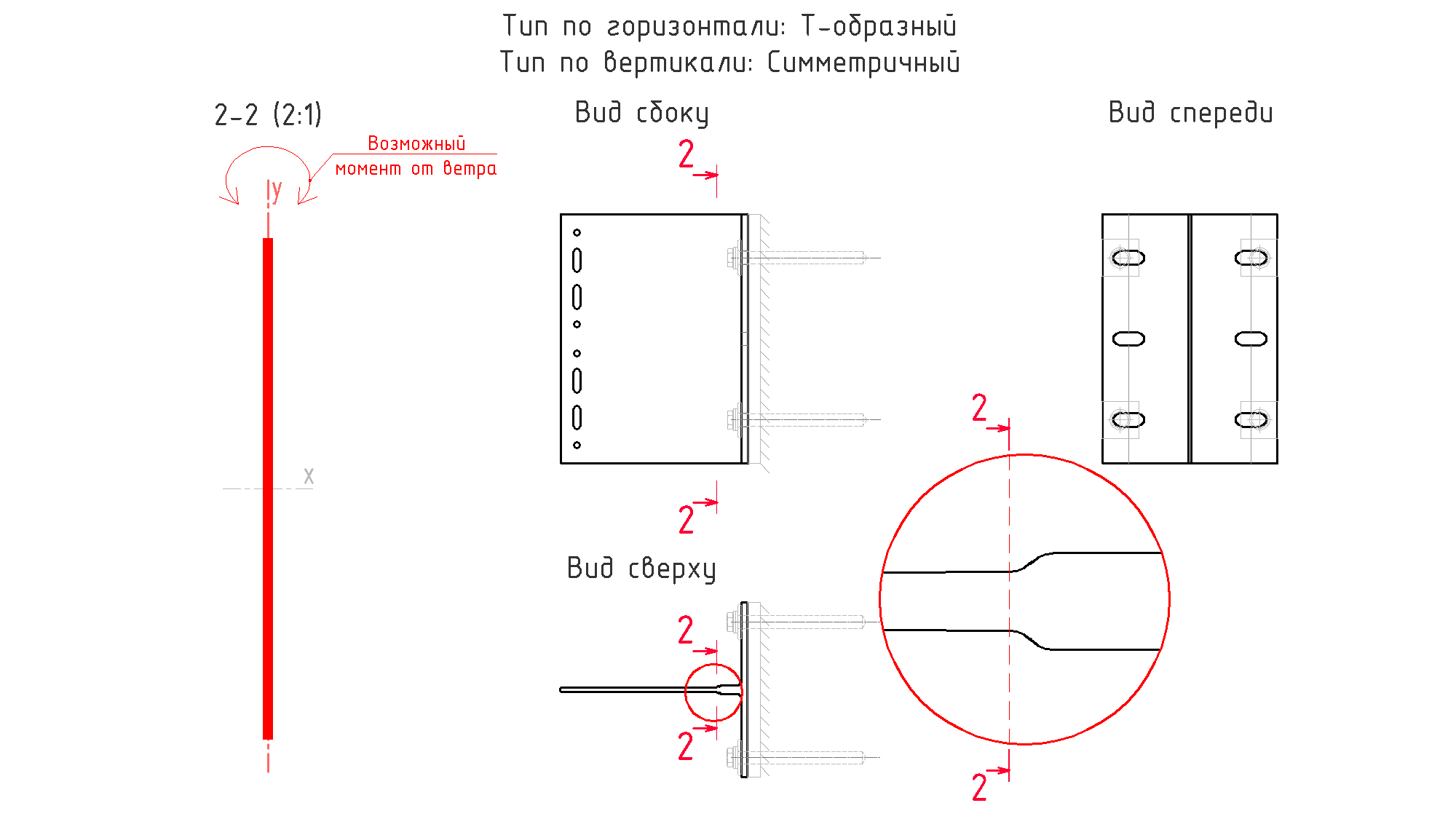

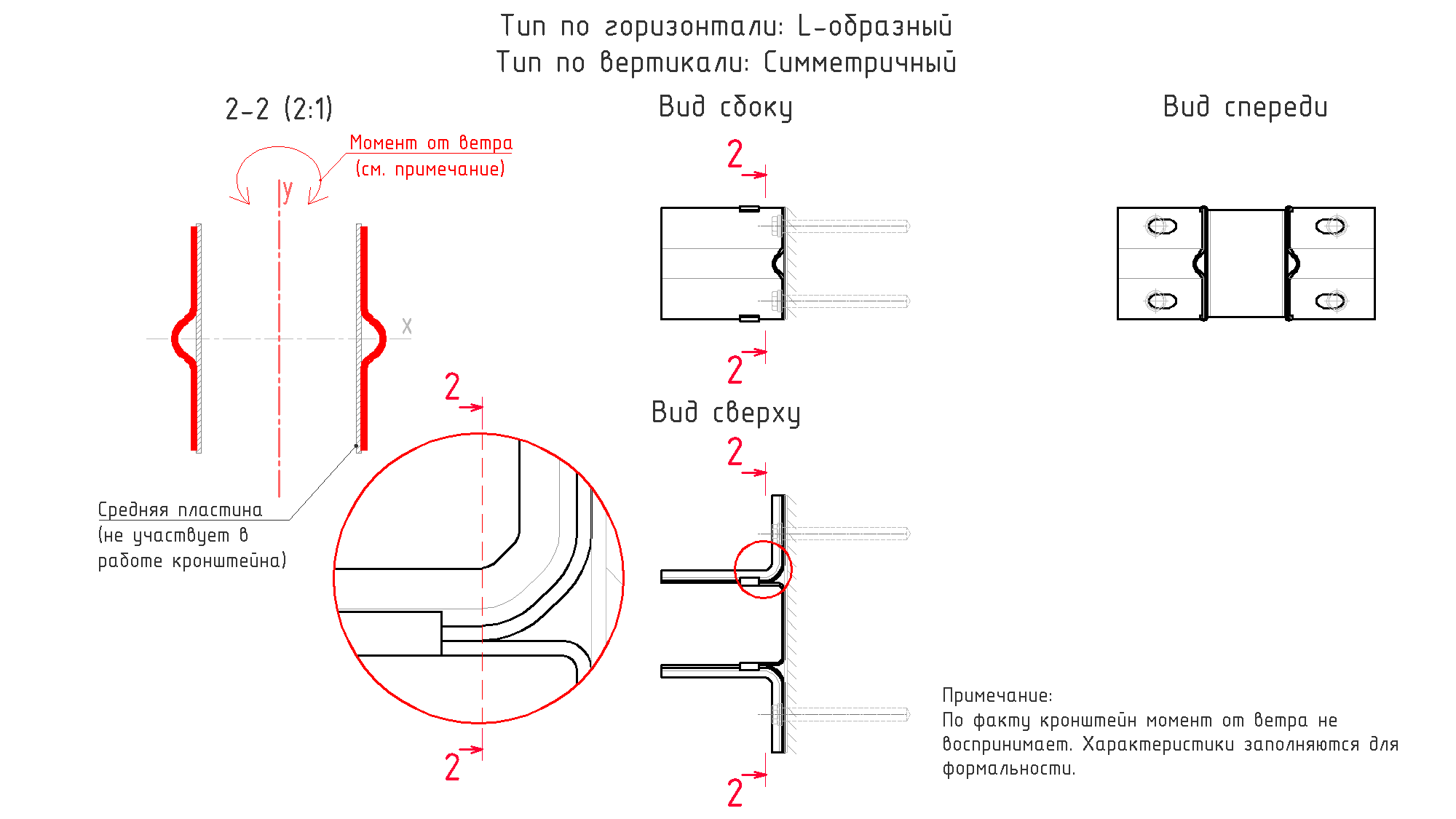

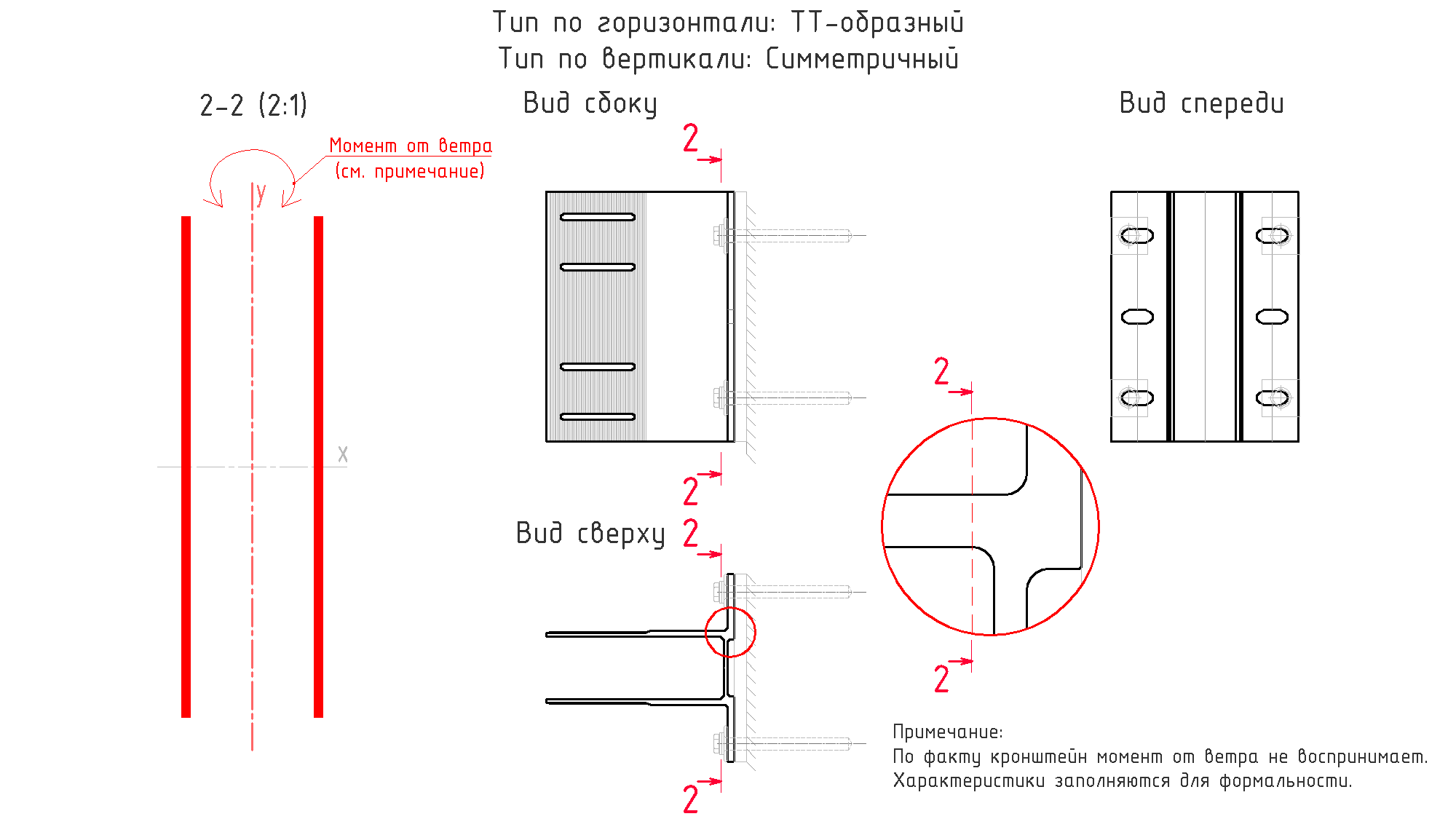

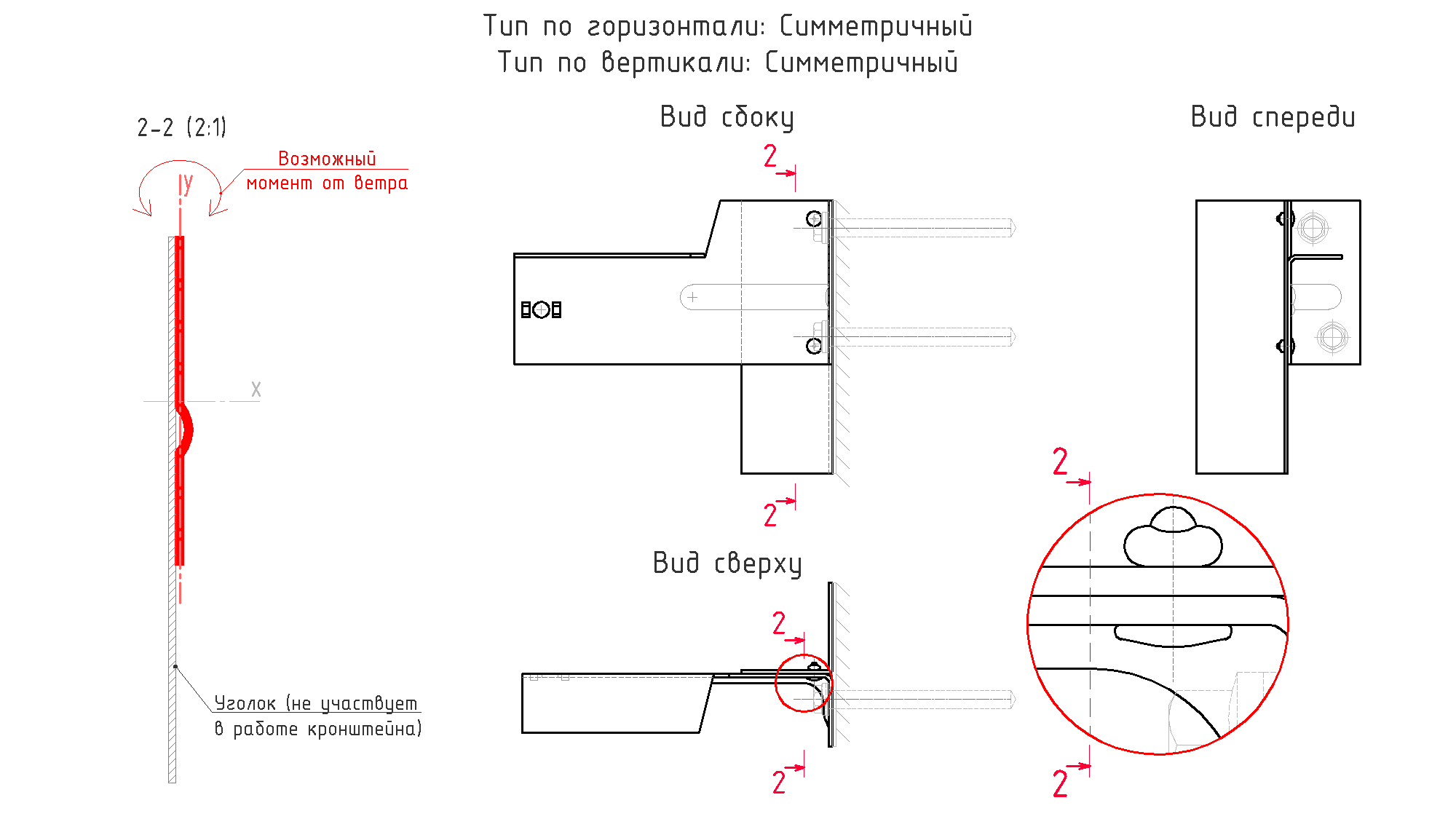

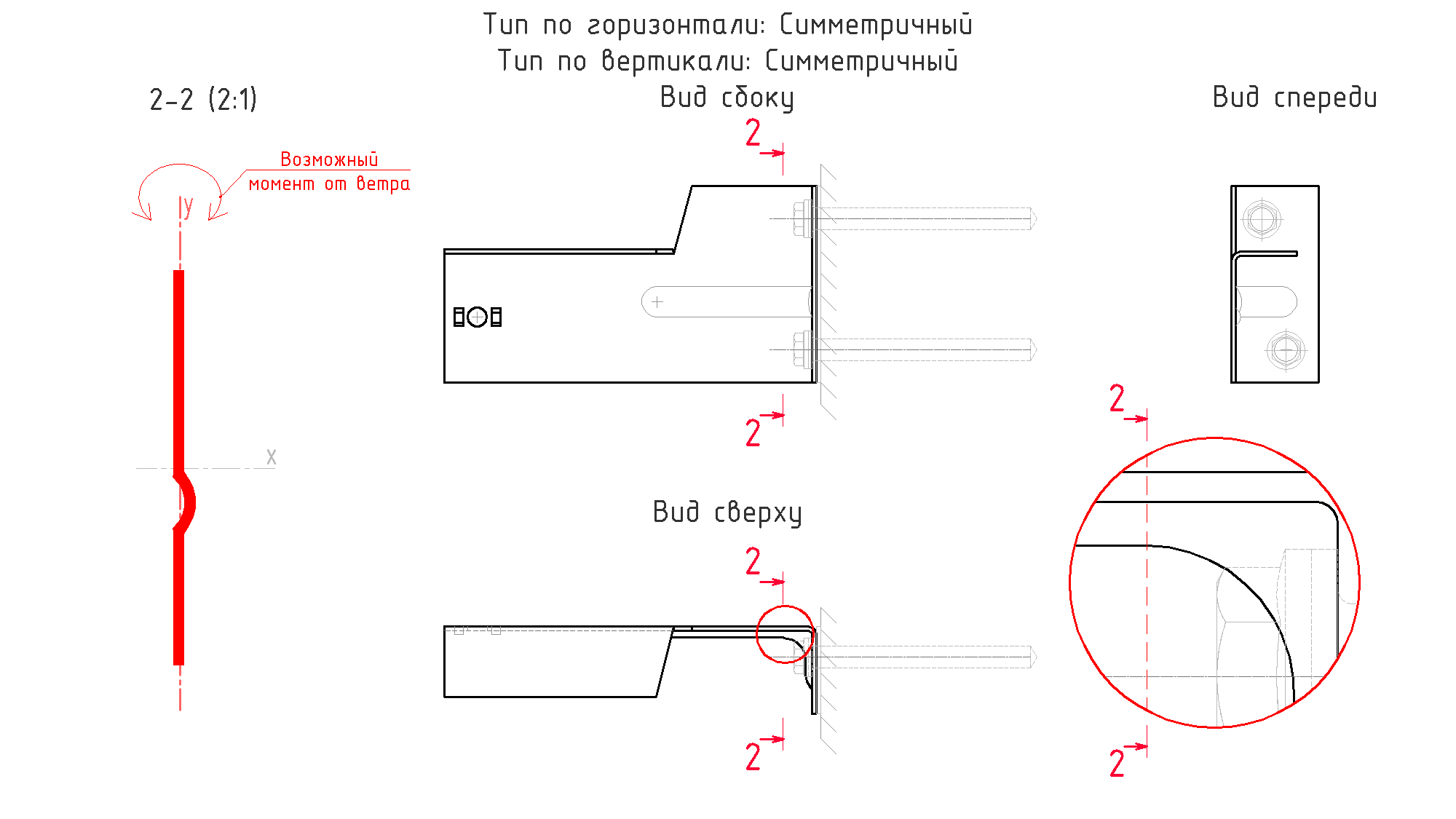

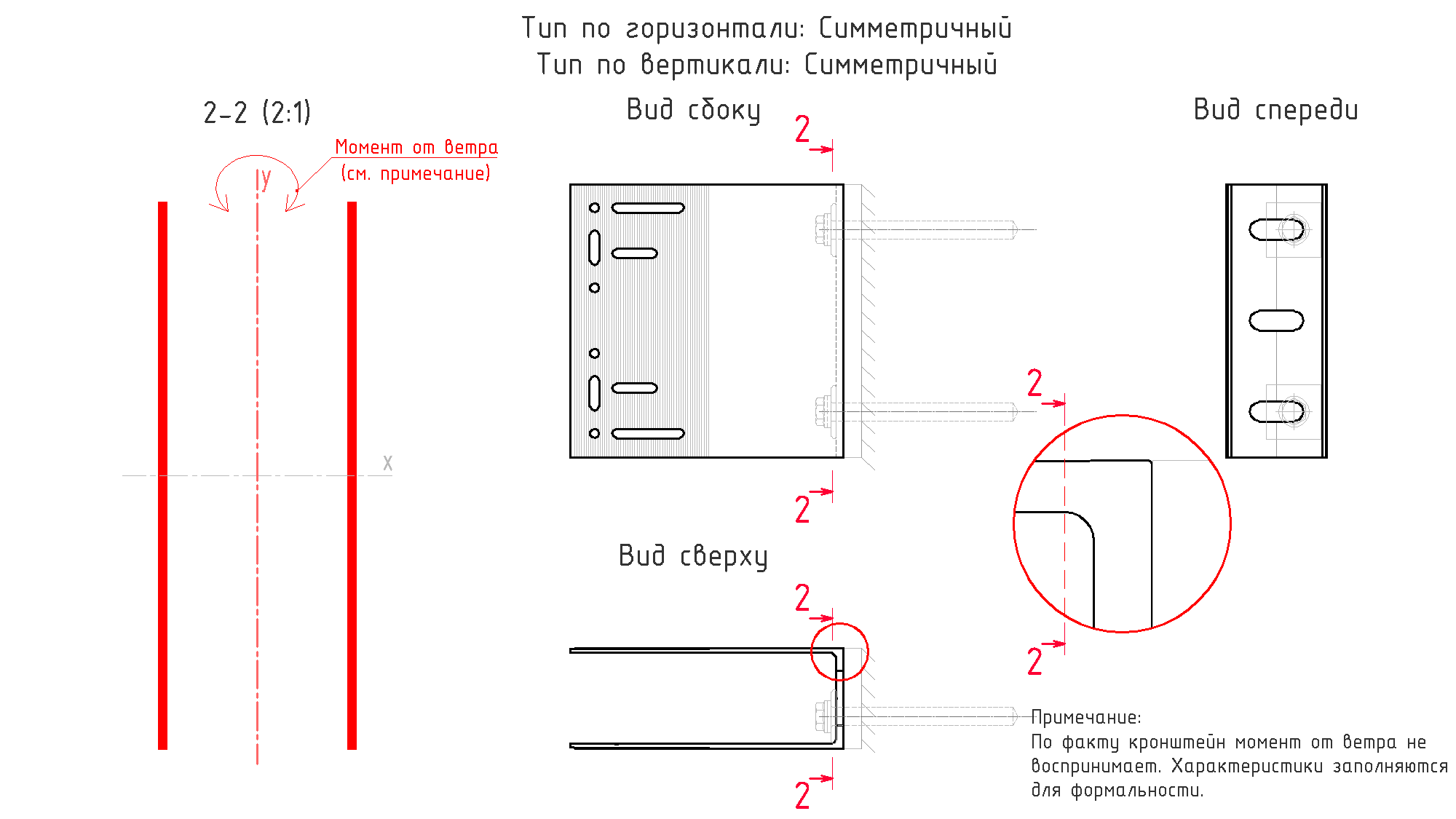

Сечение 2-2. Jy, см⁴

Момент инерции относительно оси Y

---

Сечение 2-2. Wy, см³

Момент сопротивления относительно оси Y

Подробнее о том, как получить геометрические характеристики можно узнать из видео

Положение сечения см. пункт "Сечение 2-2. Jy, см⁴".

---

Группа характеристик «Сечение 3-3»

---

Сечение 3-3. Wп, см³

Момент сопротивления пяты по краю шляпки анкера

---

Сечение 3-3. Wп неосл, см³

Момент сопротивления пяты неослабленного сечения

---

W ср, см³

Момент сопротивления средней пластины у ТТ-образных кронштейнов

---

nа

Количество всех анкеров

---

nа вес

Количество анкеров, воспринимающих весовую нагрузку

---

nа ветер

Количество анкеров, воспринимающих ветровую нагрузку

---

bz1, м

Плечо анкера по оси Z для первого варианта

Подробнее о вариантах плеча анкера читайте в Базе знаний.

---

bz2, м

Плечо анкера по оси Z для второго варианта

Подробнее о вариантах плеча анкера читайте в Базе знаний.

---

bz3, м

Плечо анкера по оси Z для третьего варианта

Подробнее о вариантах плеча анкера читайте в Базе знаний.

---

Может опрокидываться

Укажите нужно ли производить расчёт кронштейна на опрокидывание в случае, если момент от ветровой нагрузки превышает момент от весовой нагрузки

---

bz опр, м

Плечо анкера по оси Z при опрокидывании кронштейна

---

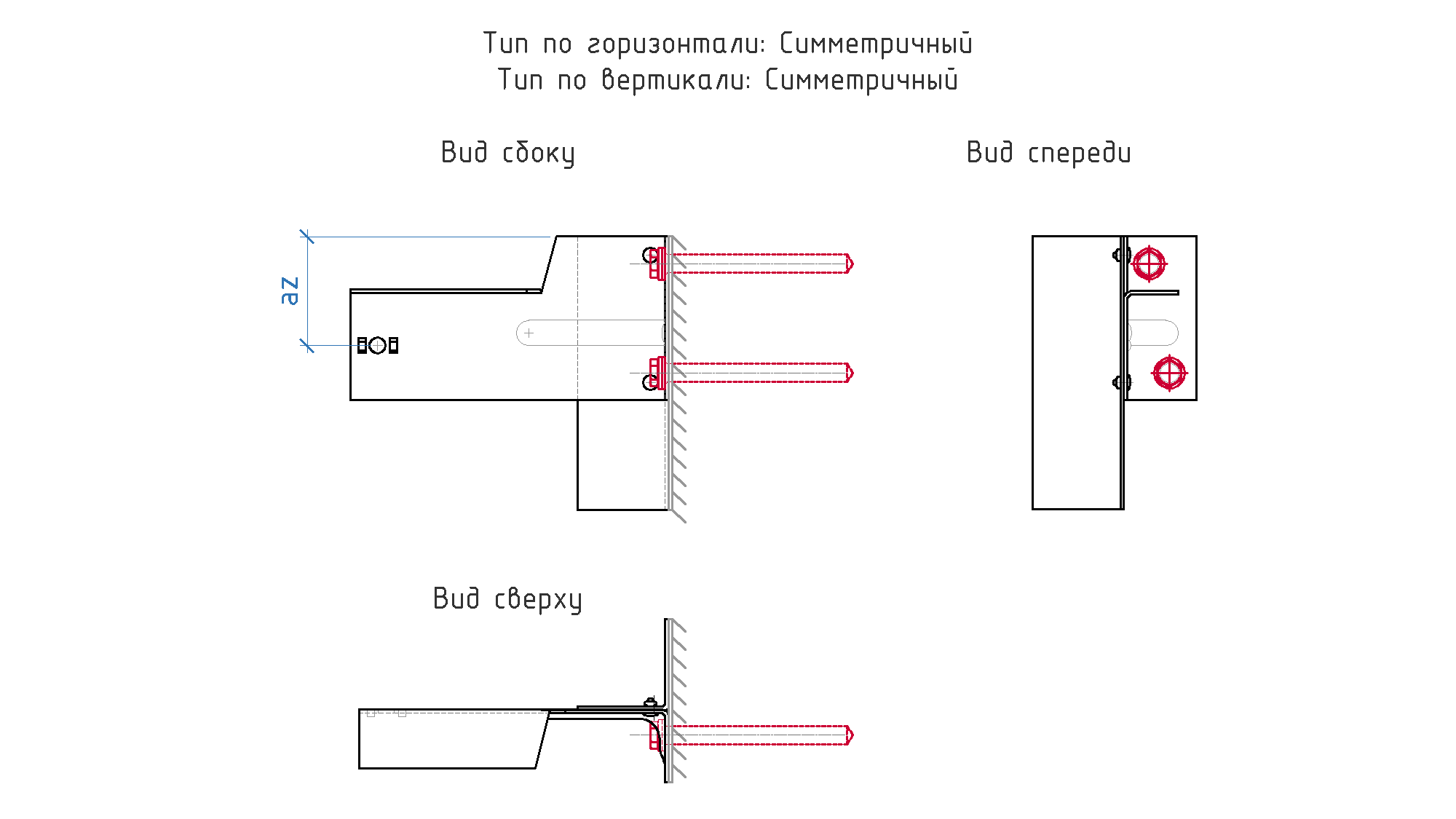

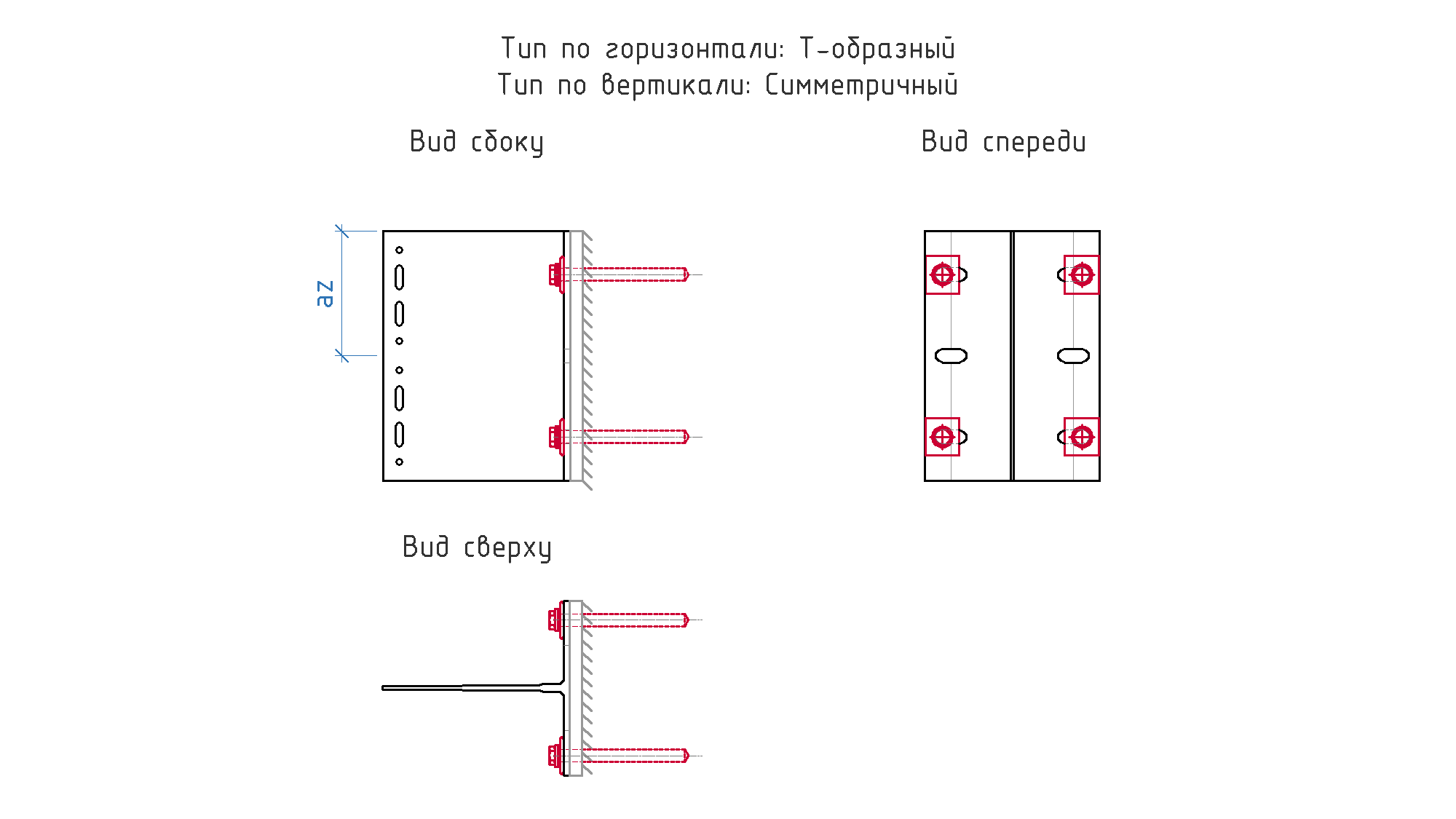

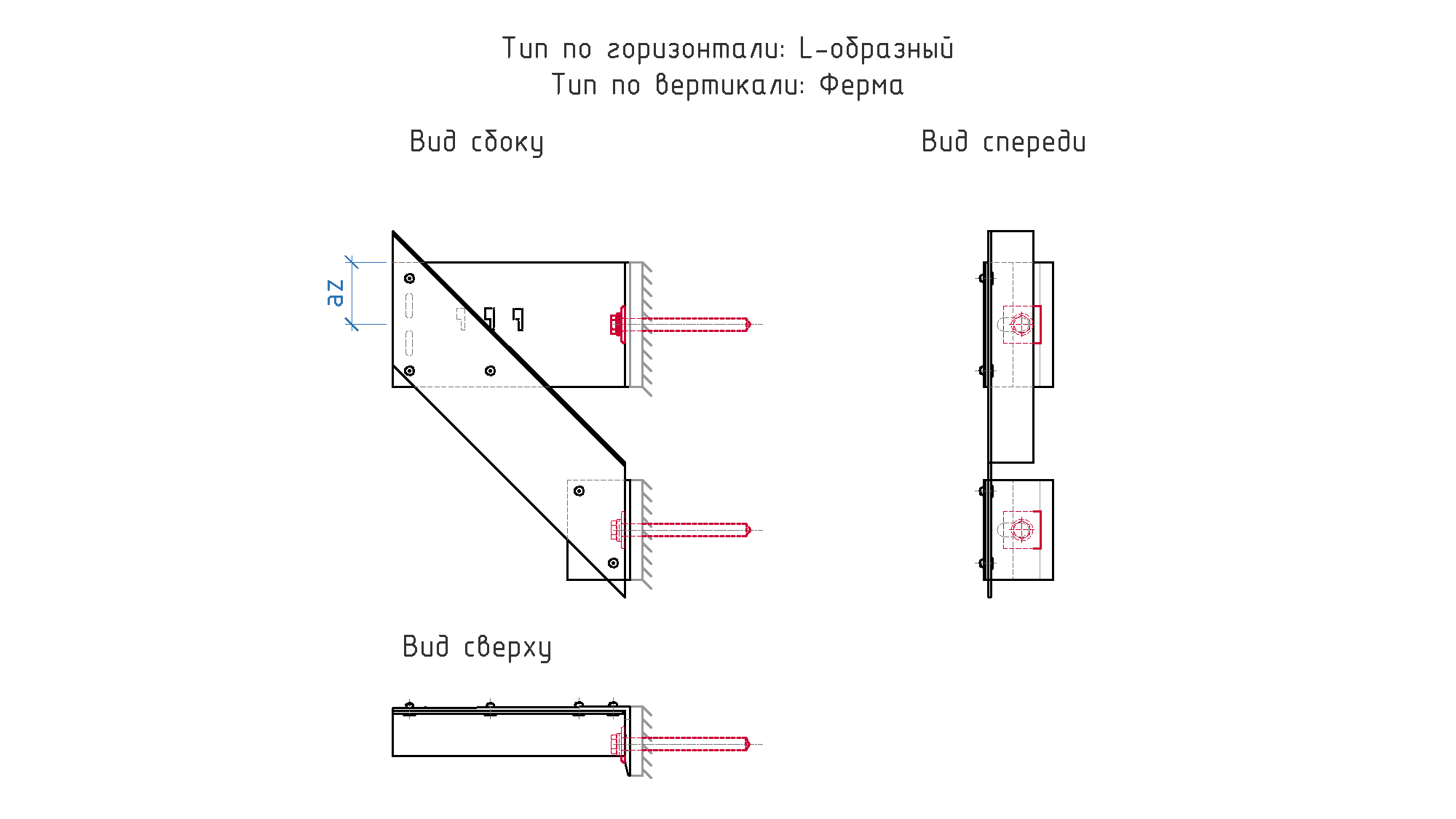

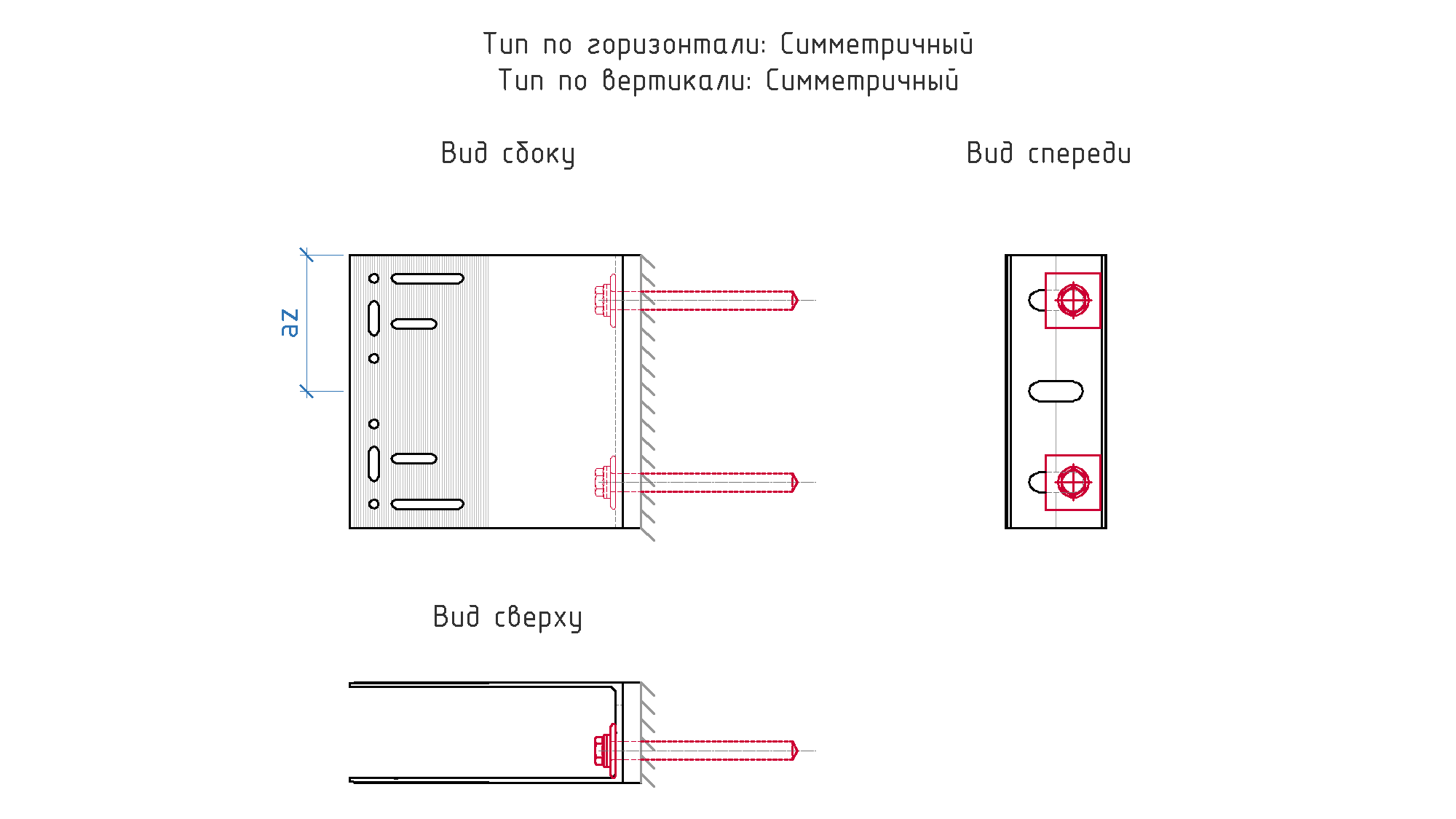

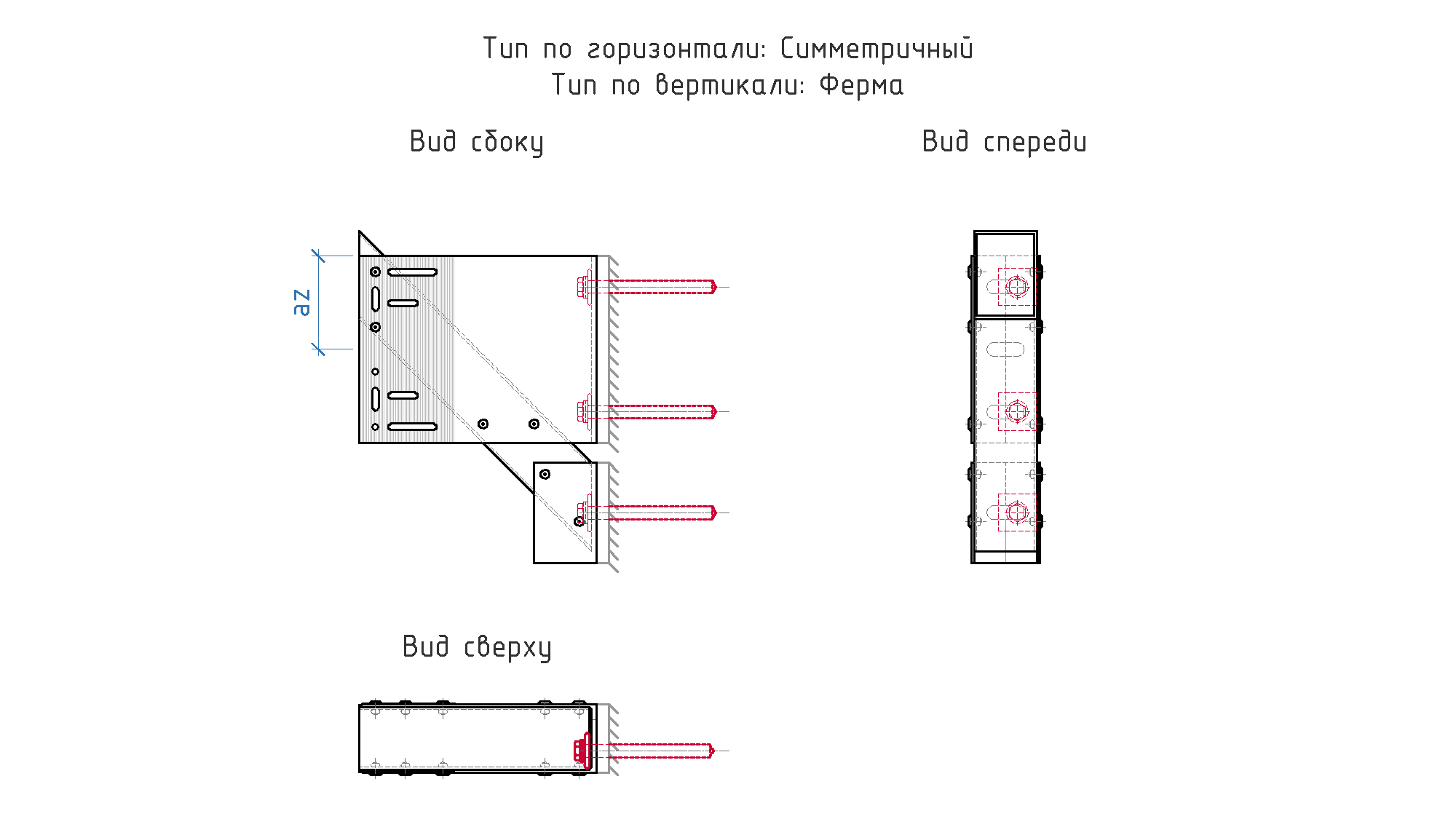

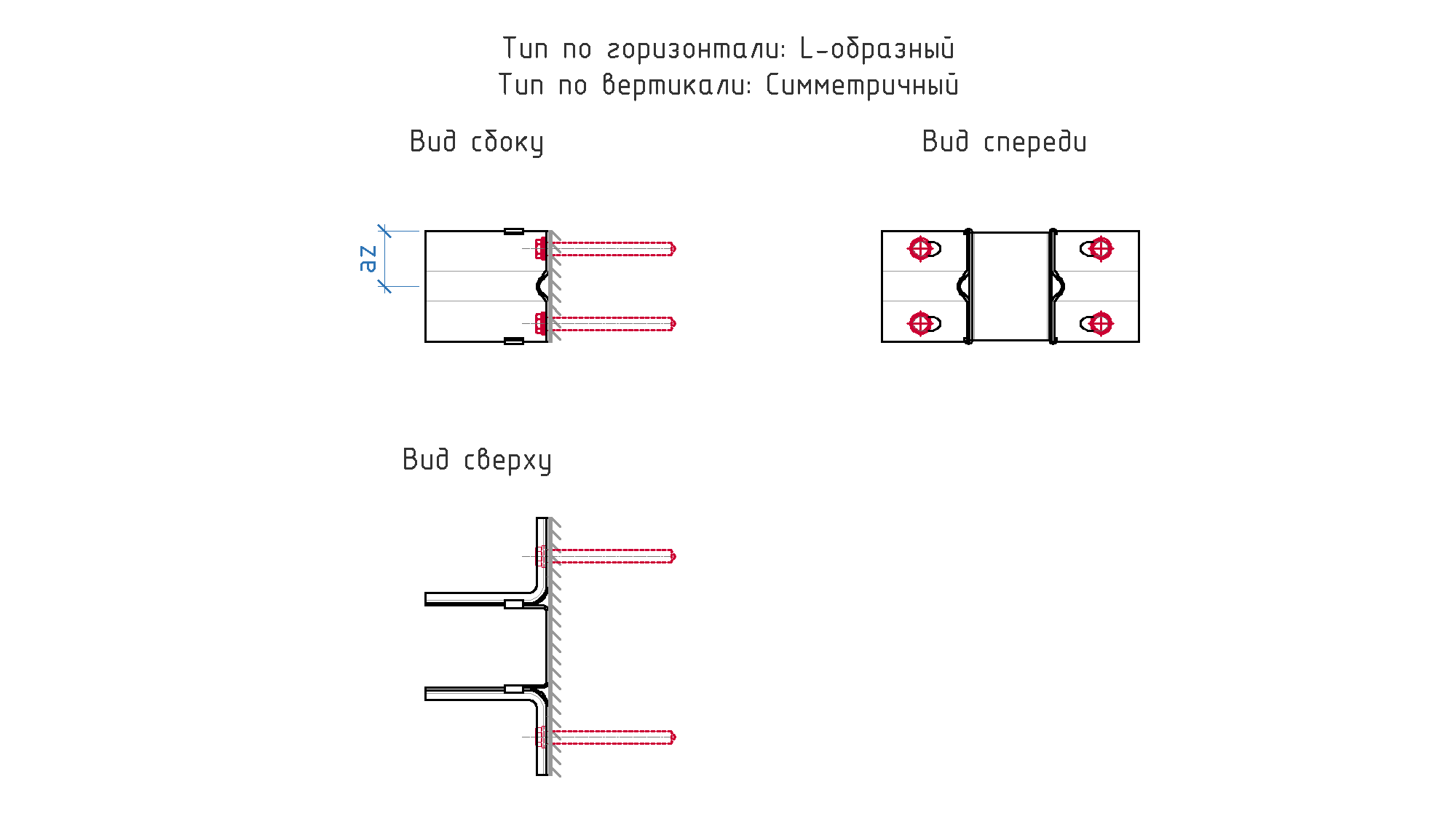

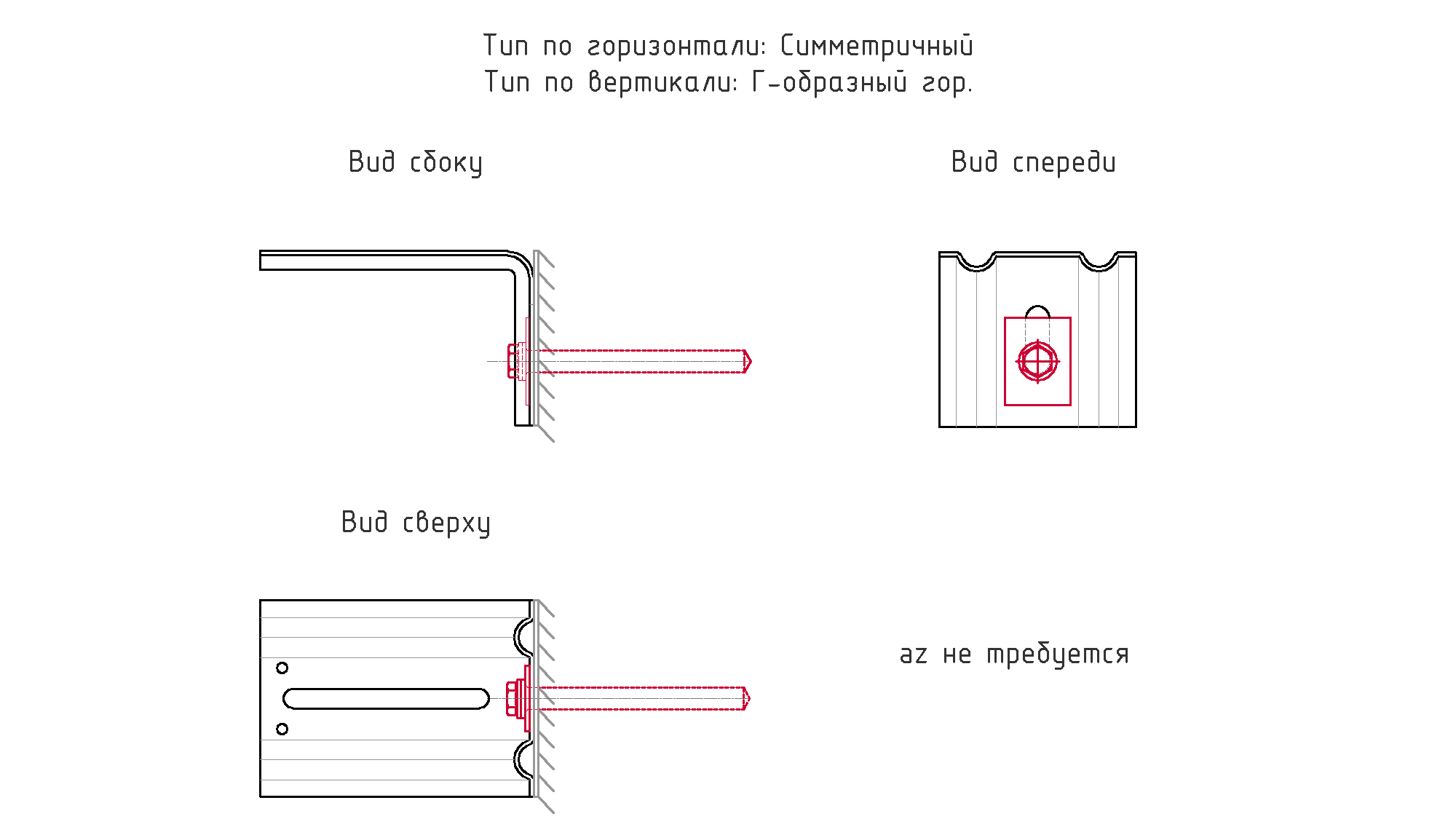

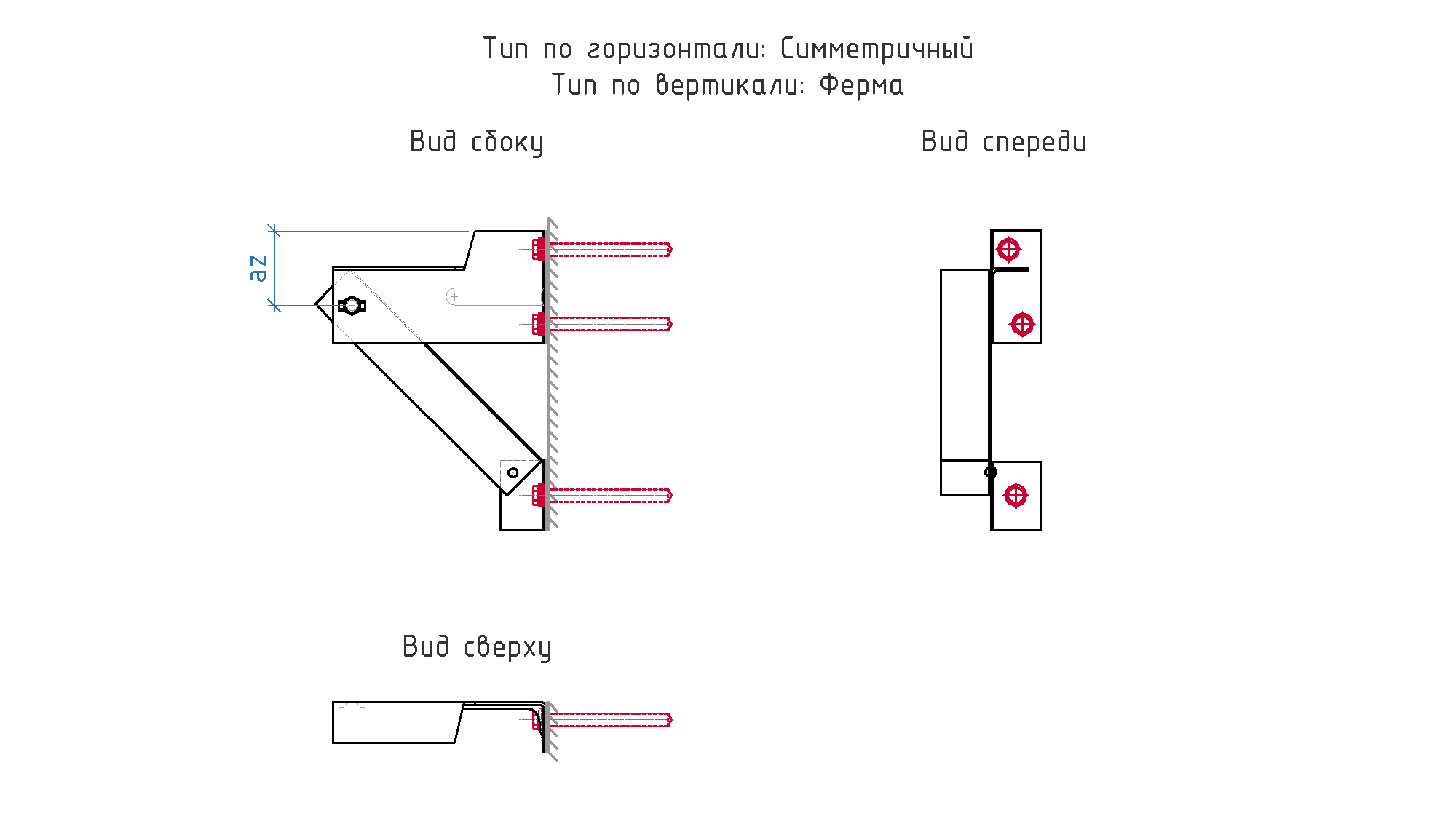

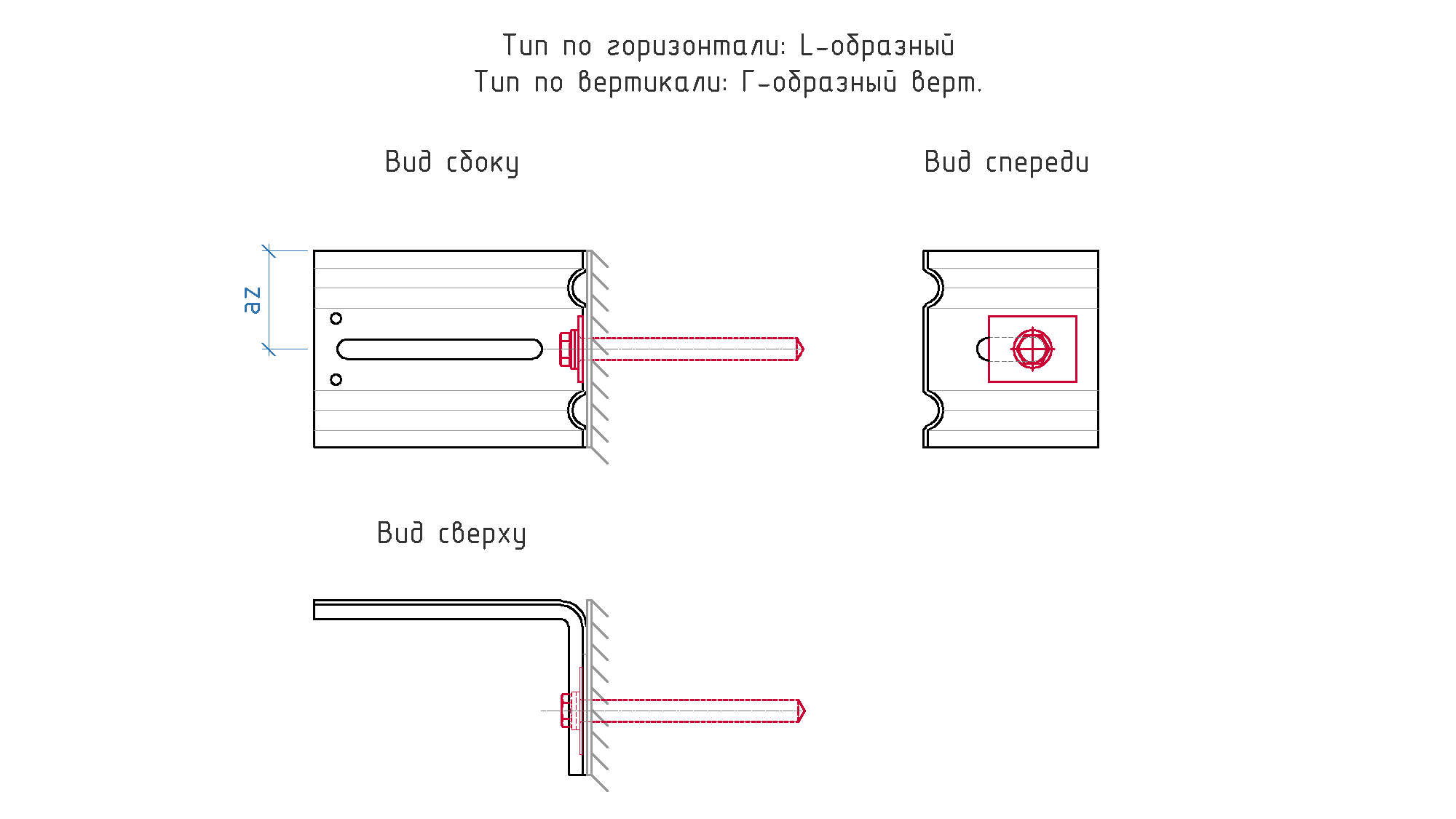

az, м

Плечо ветровой нагрузки по оси Z без применения горизонтальных профилей (расстояние от верхнего края кронштейна до оси ветровой нагрузки)

---

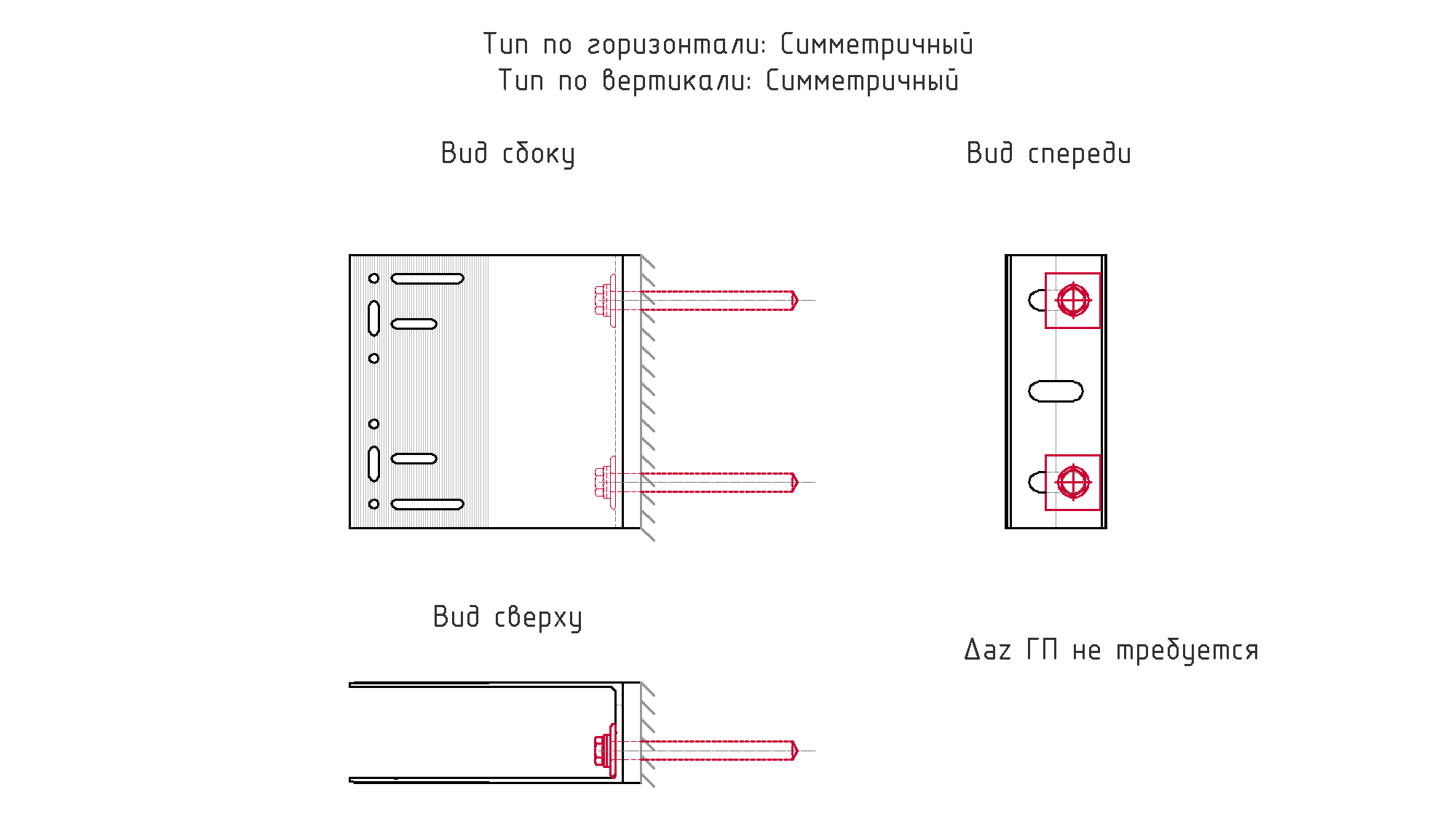

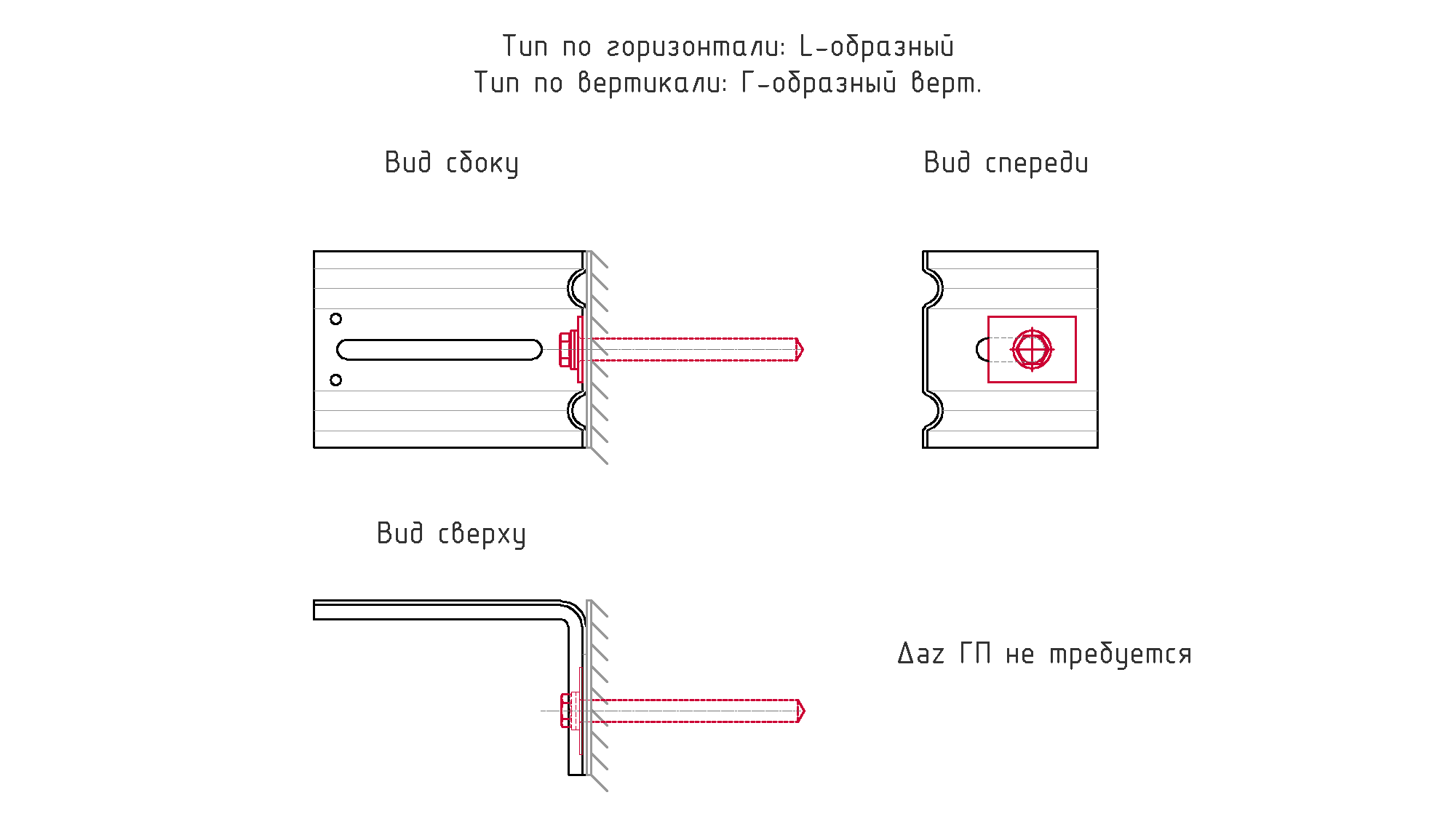

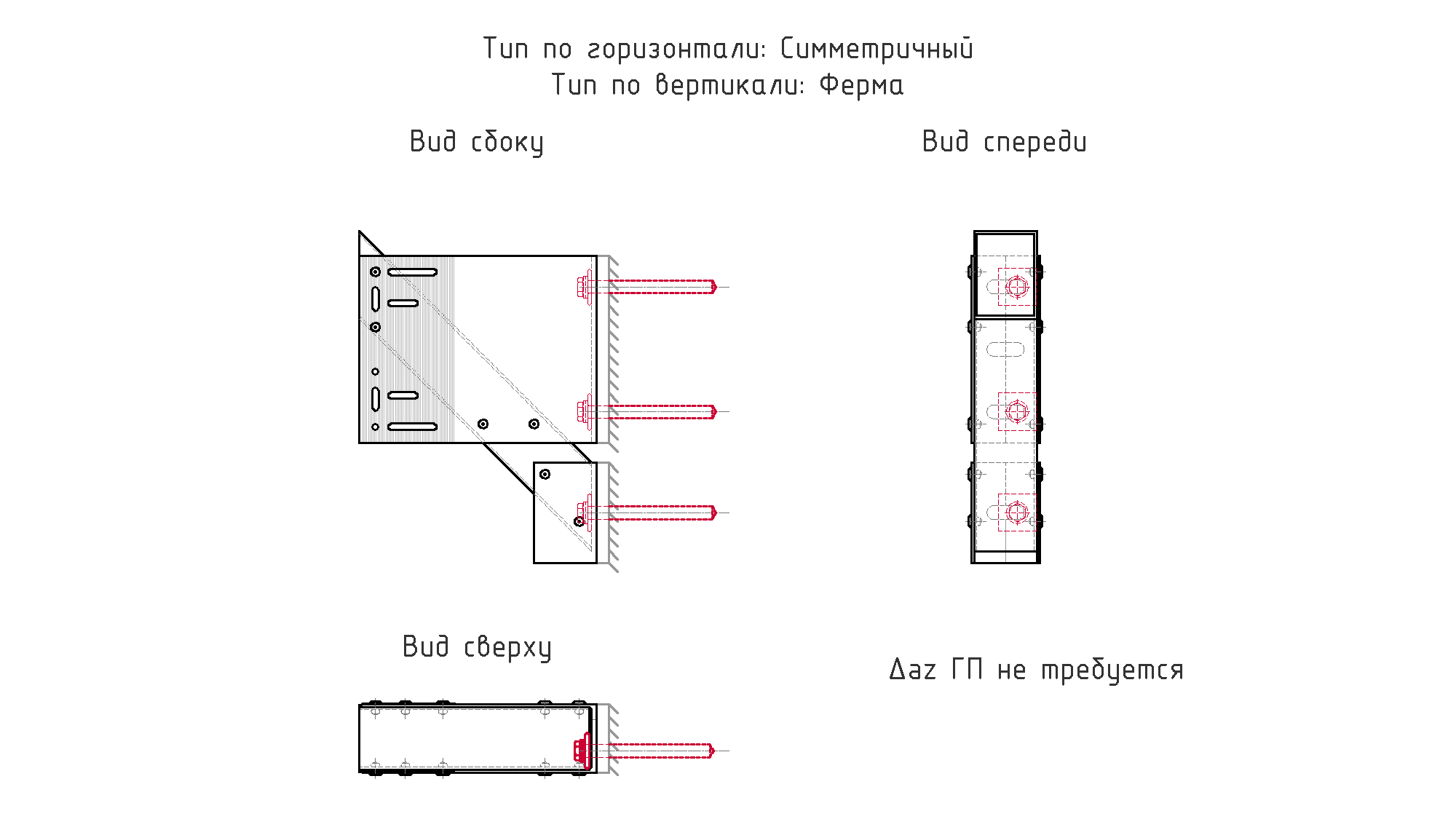

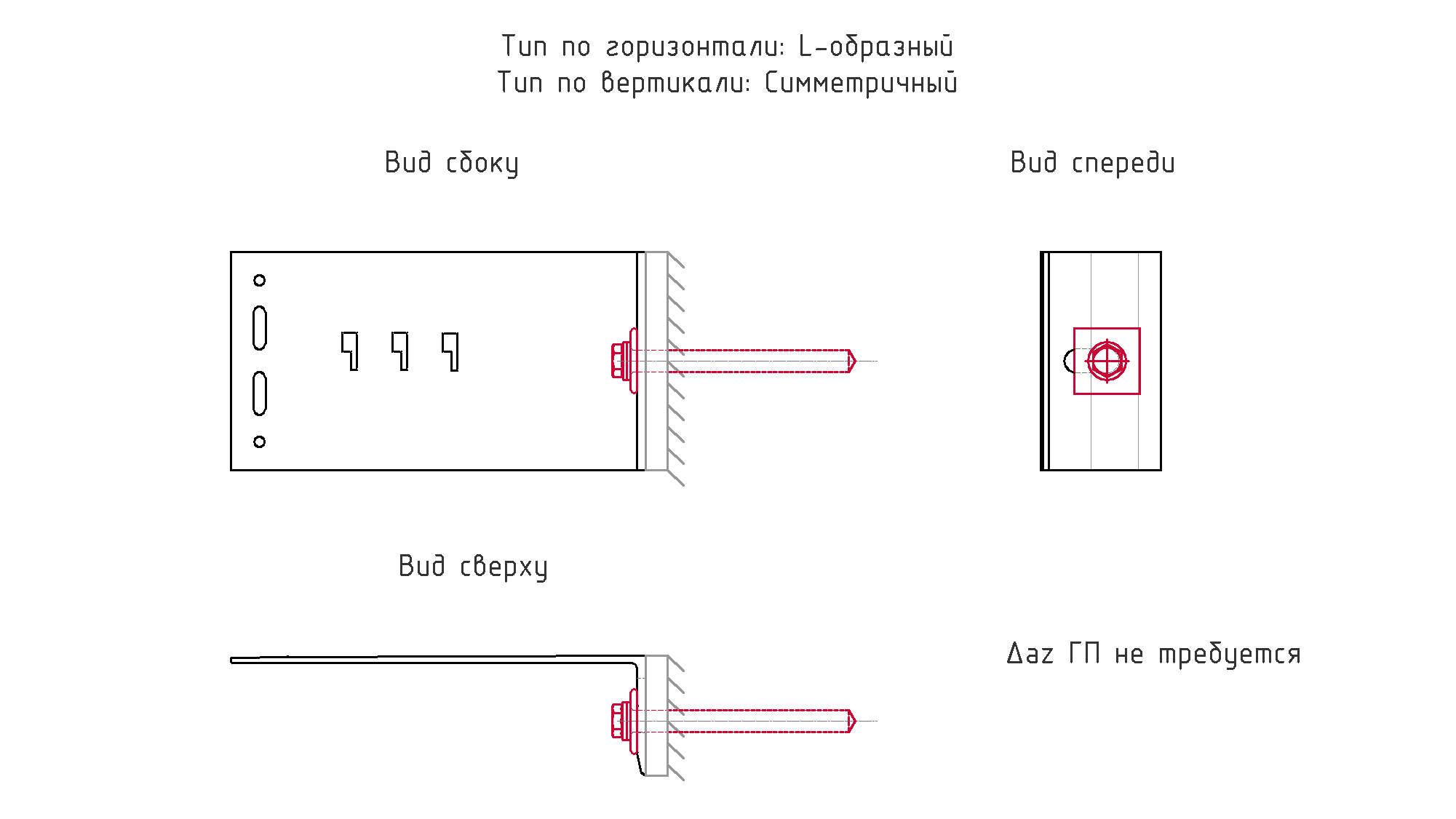

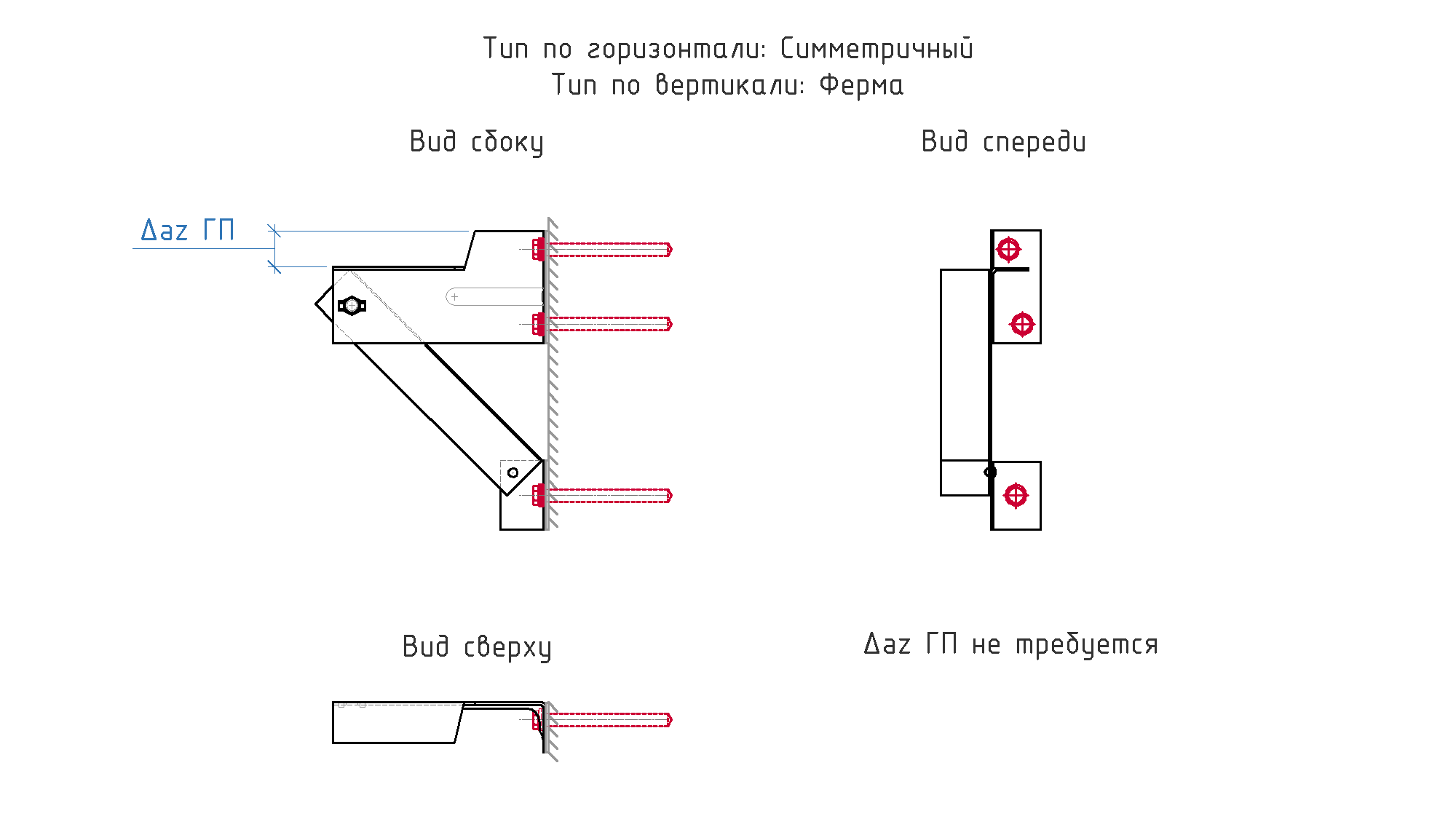

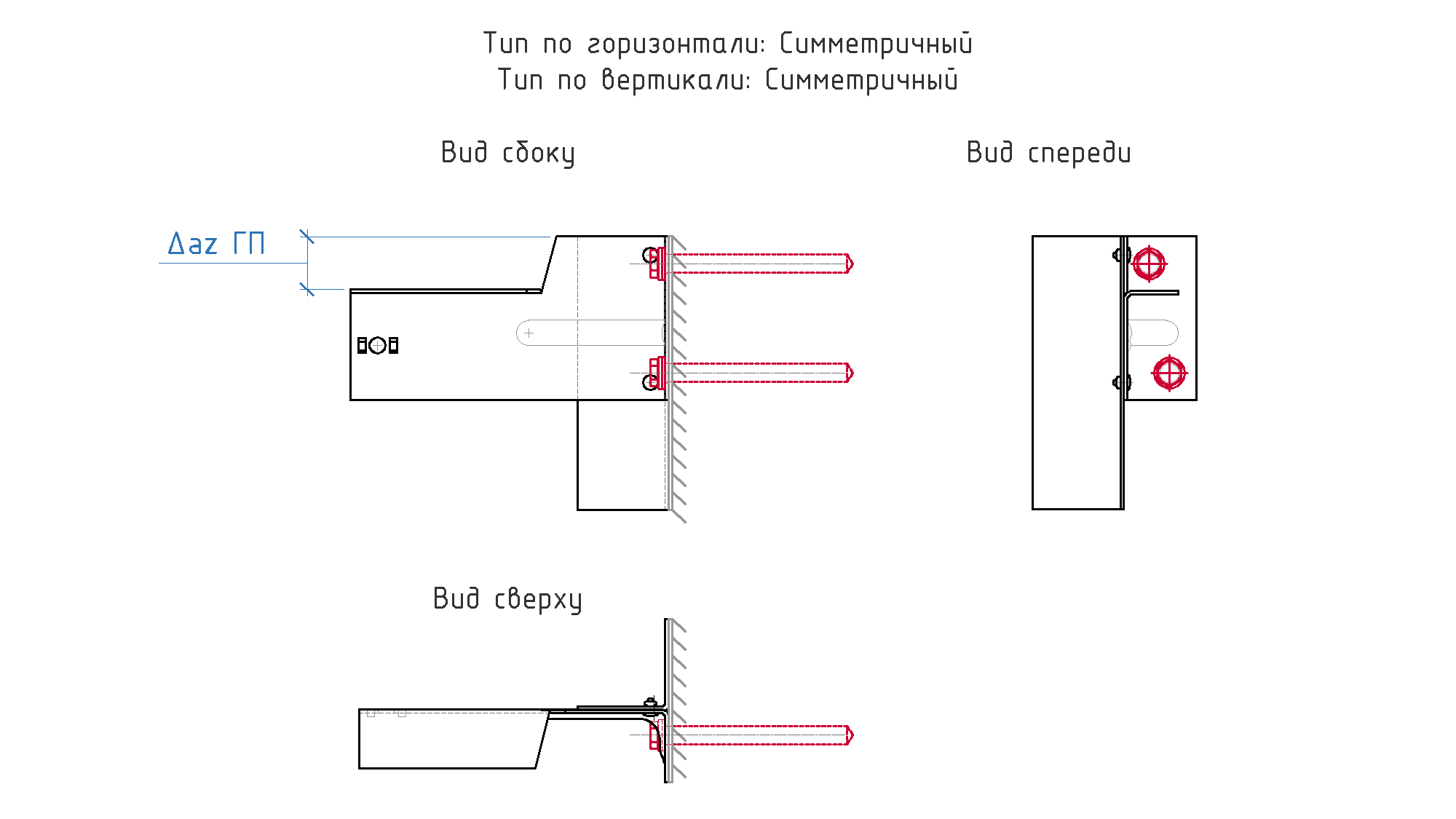

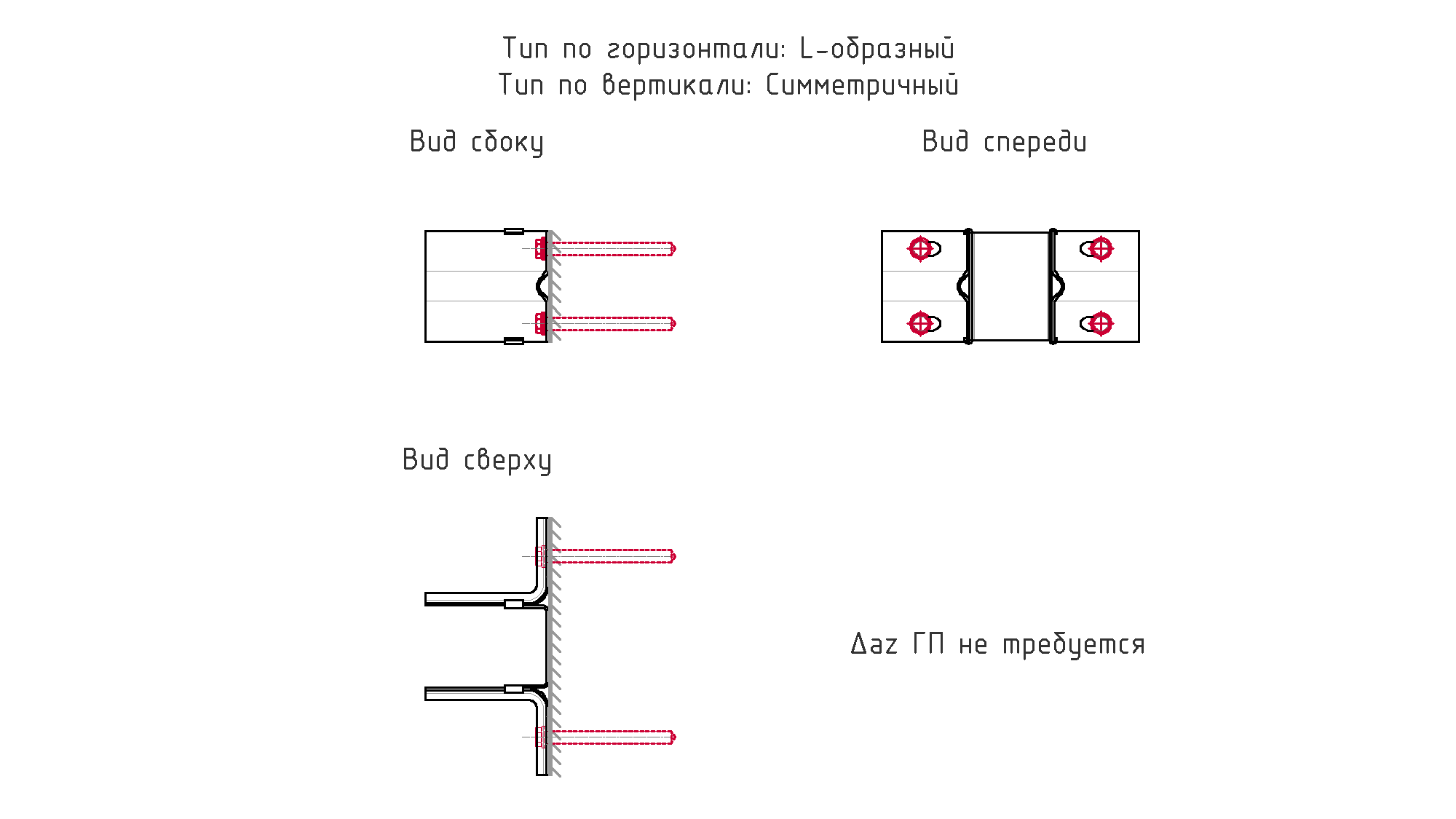

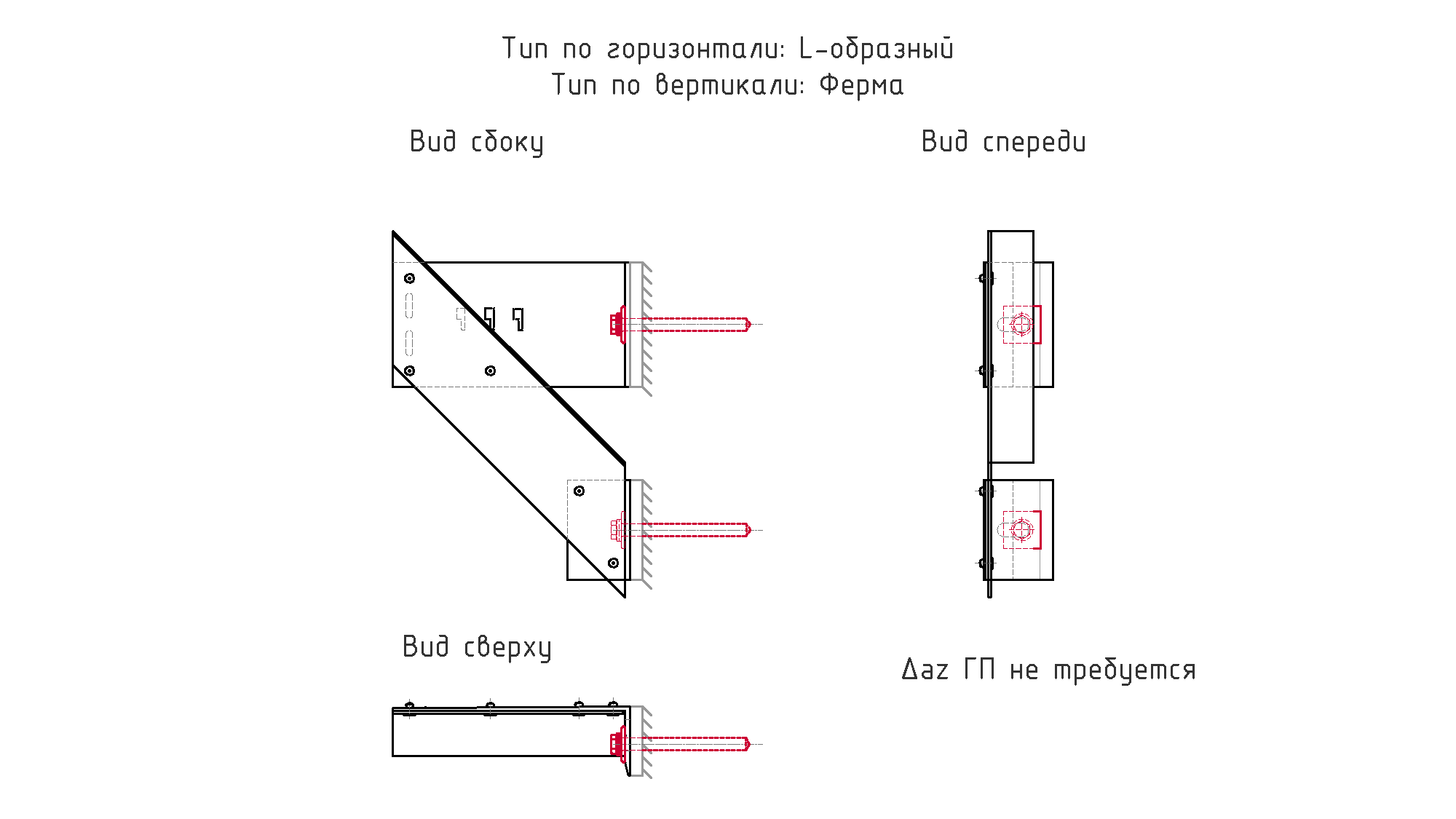

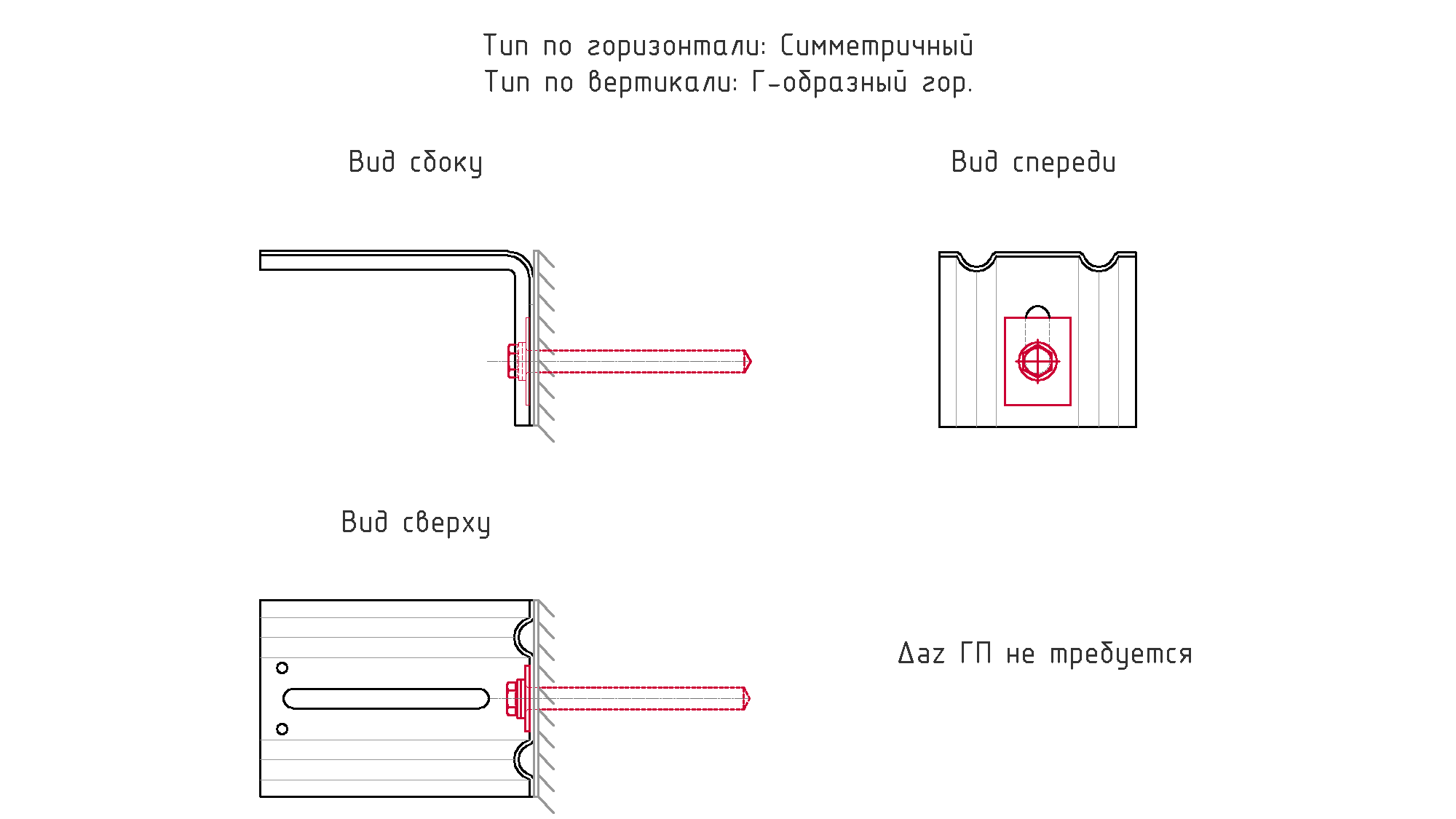

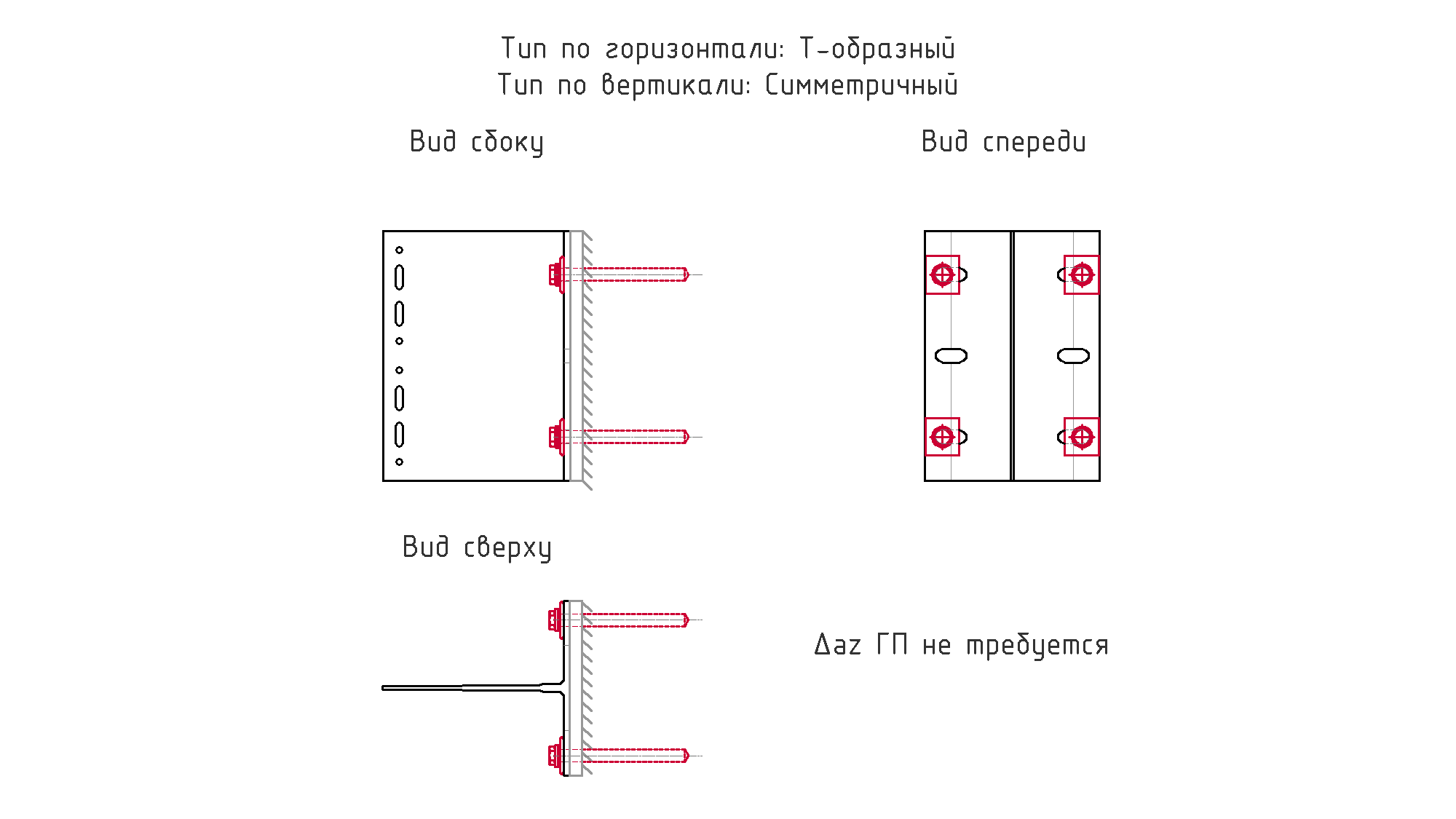

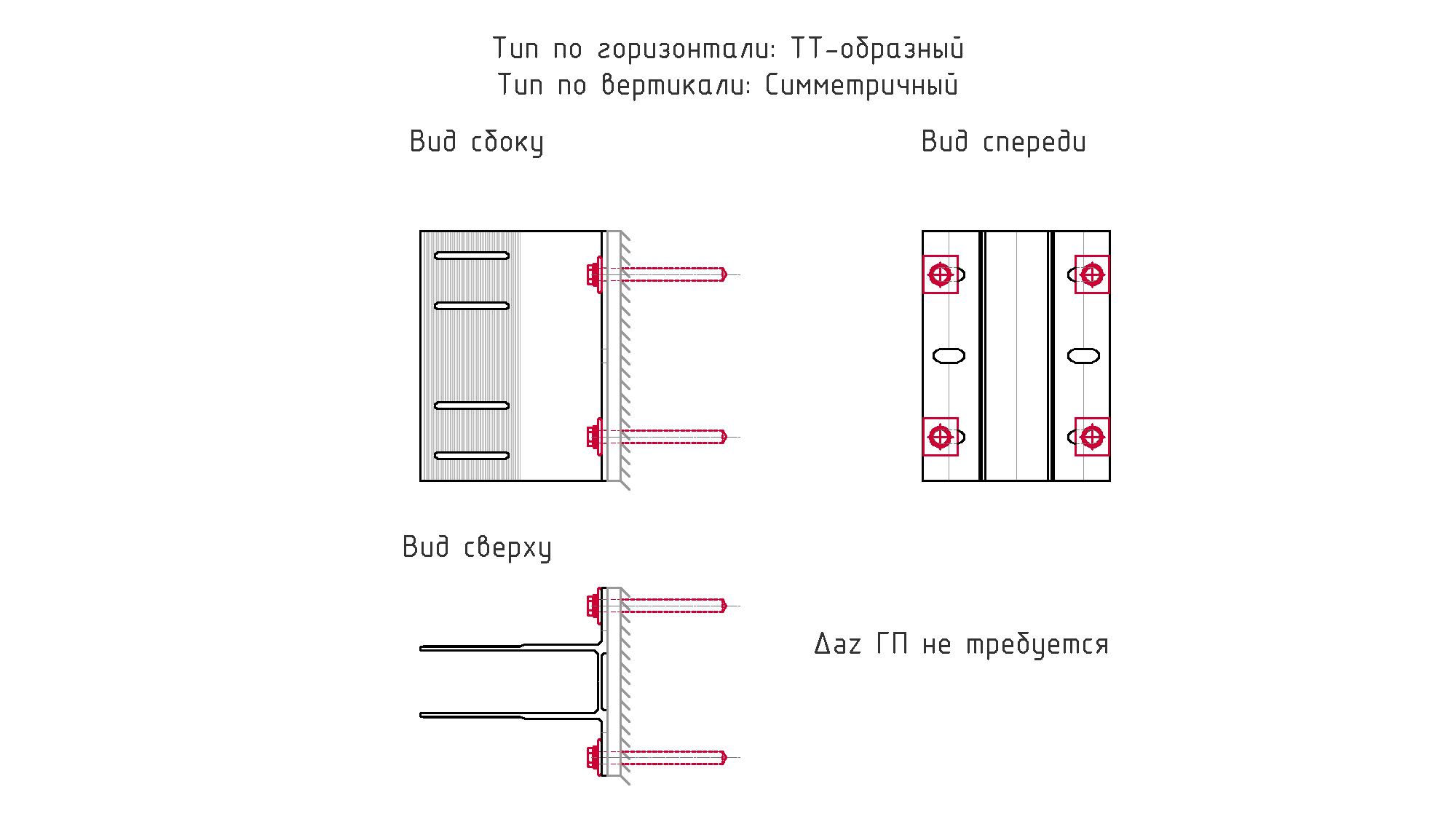

∆az ГП, м

Смещение ветровой нагрузки по оси Z при применении горизонтального профиля

---

bx, м

Плечо анкера по оси X (расстояние от края кронштейна до оси анкера) в наихудшем положении

---

bx ср, м

Плечо анкера по оси X (расстояние от края кронштейна до оси анкера) в среднем положении

---

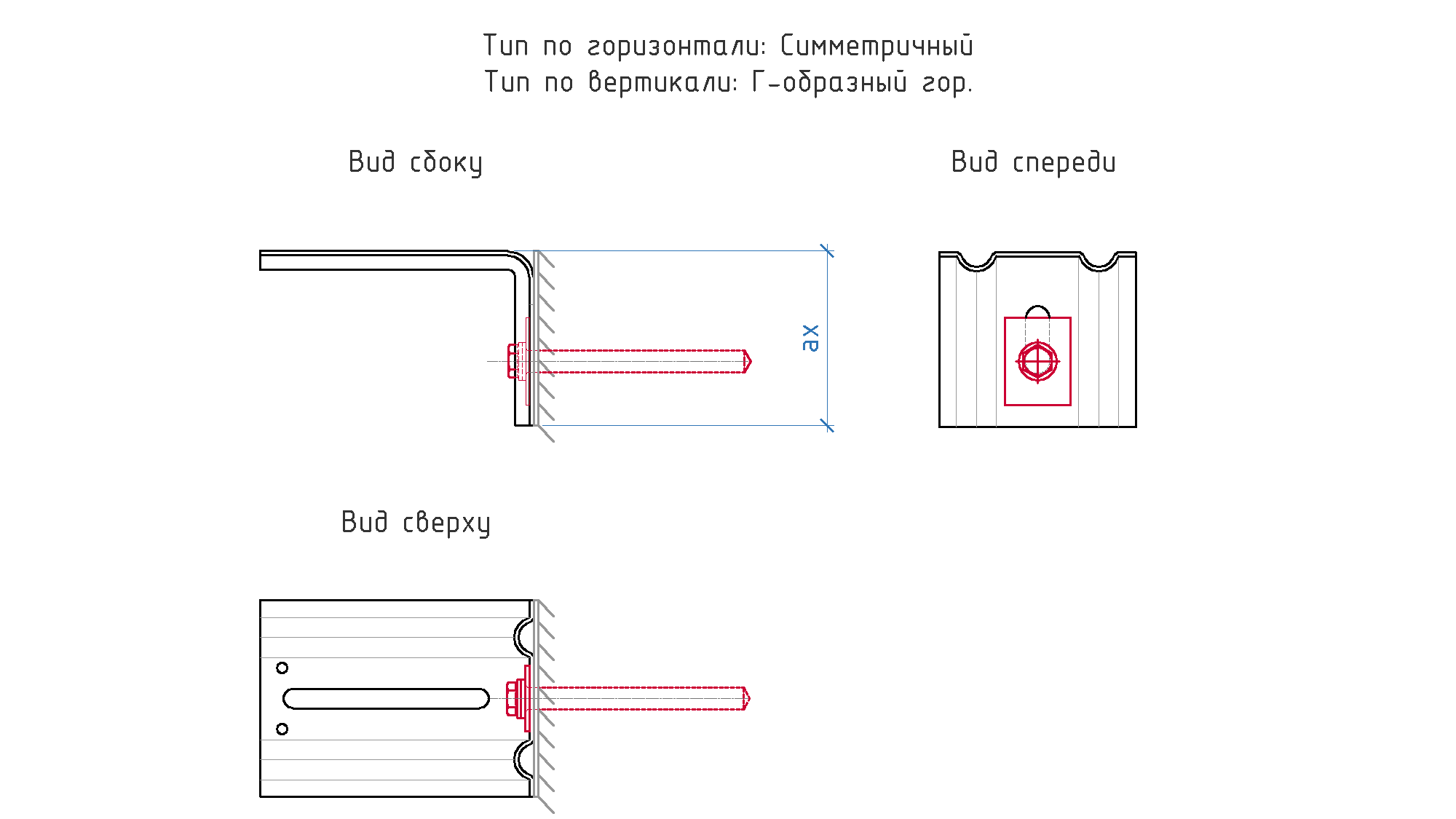

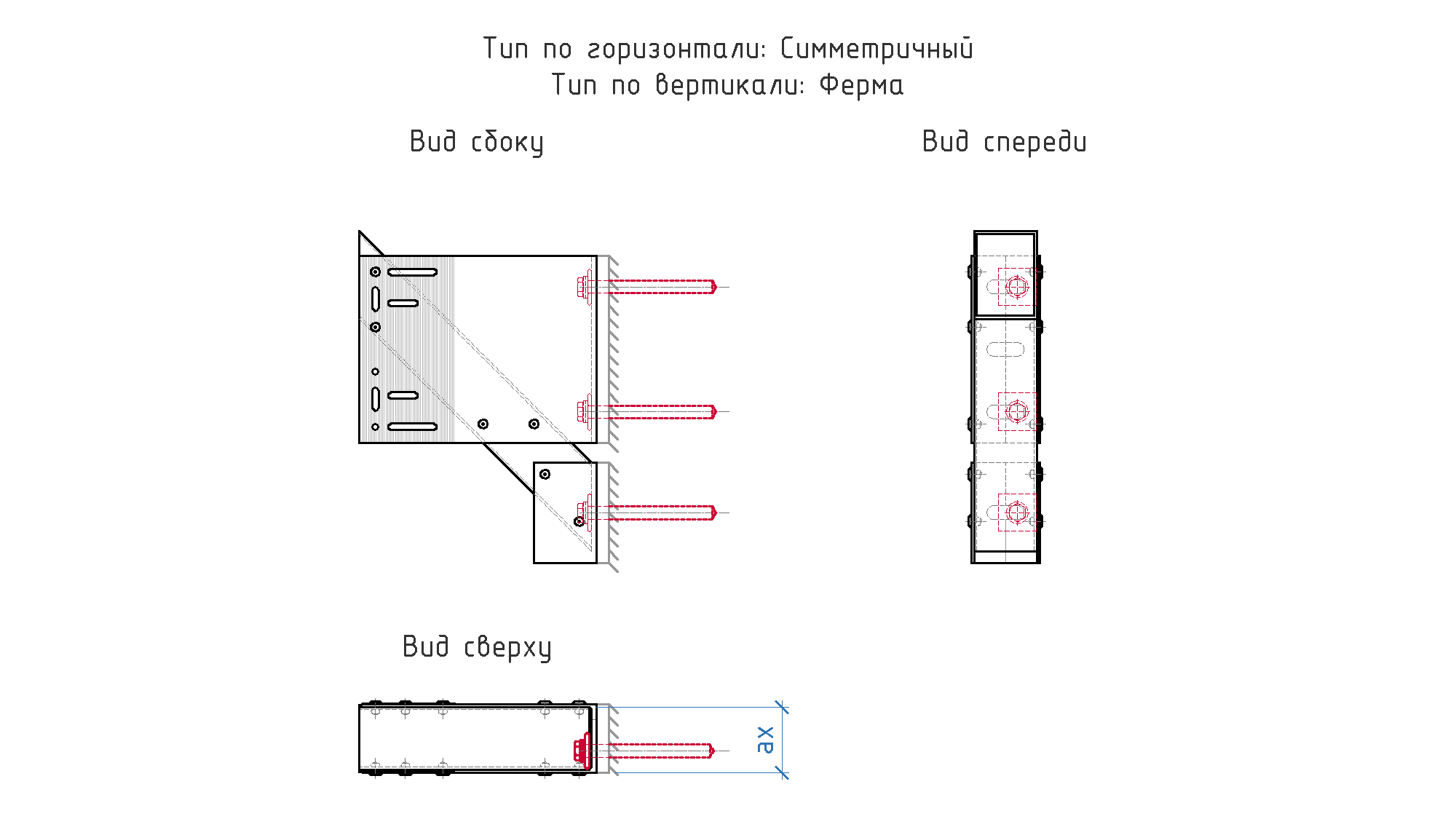

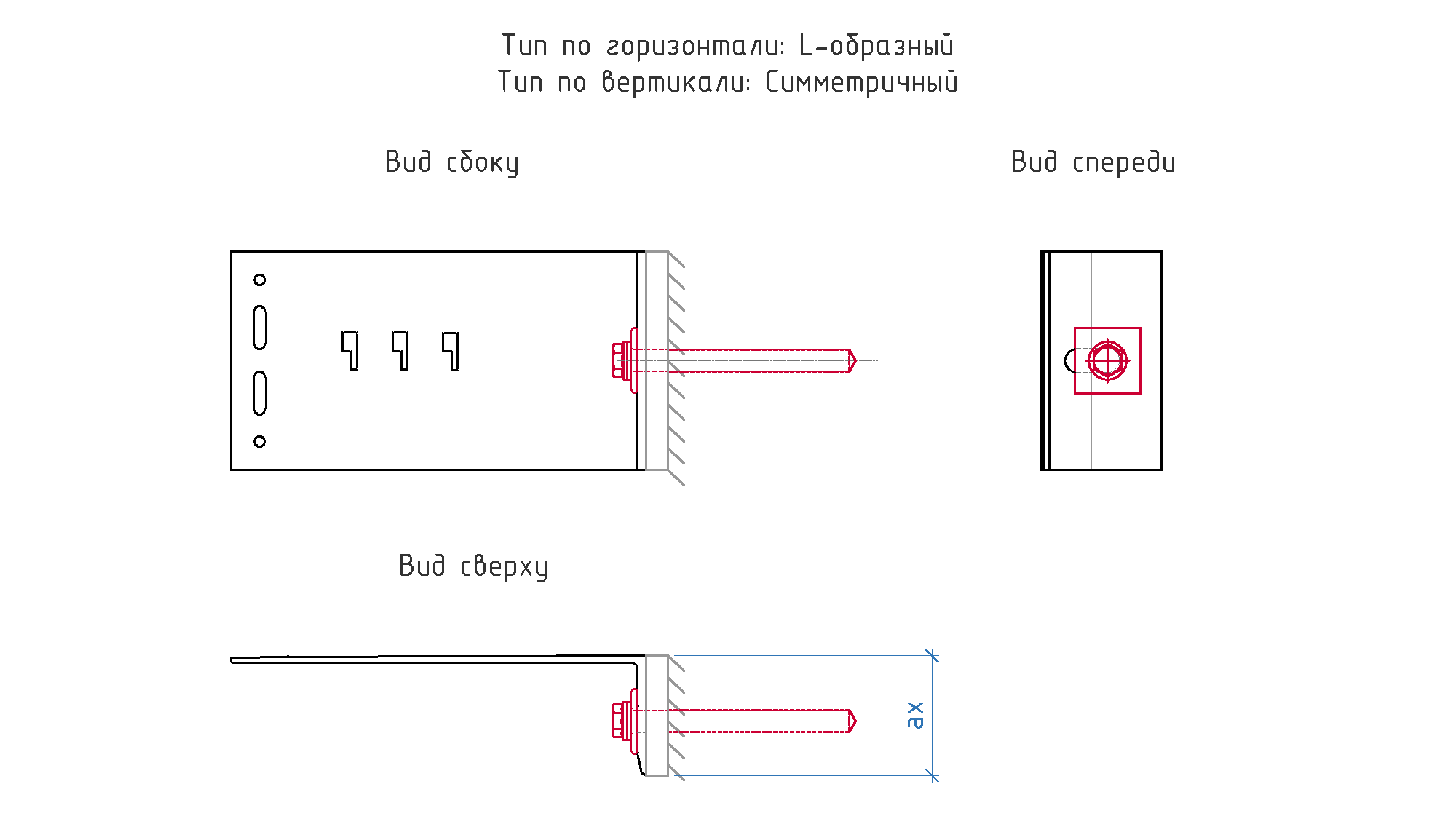

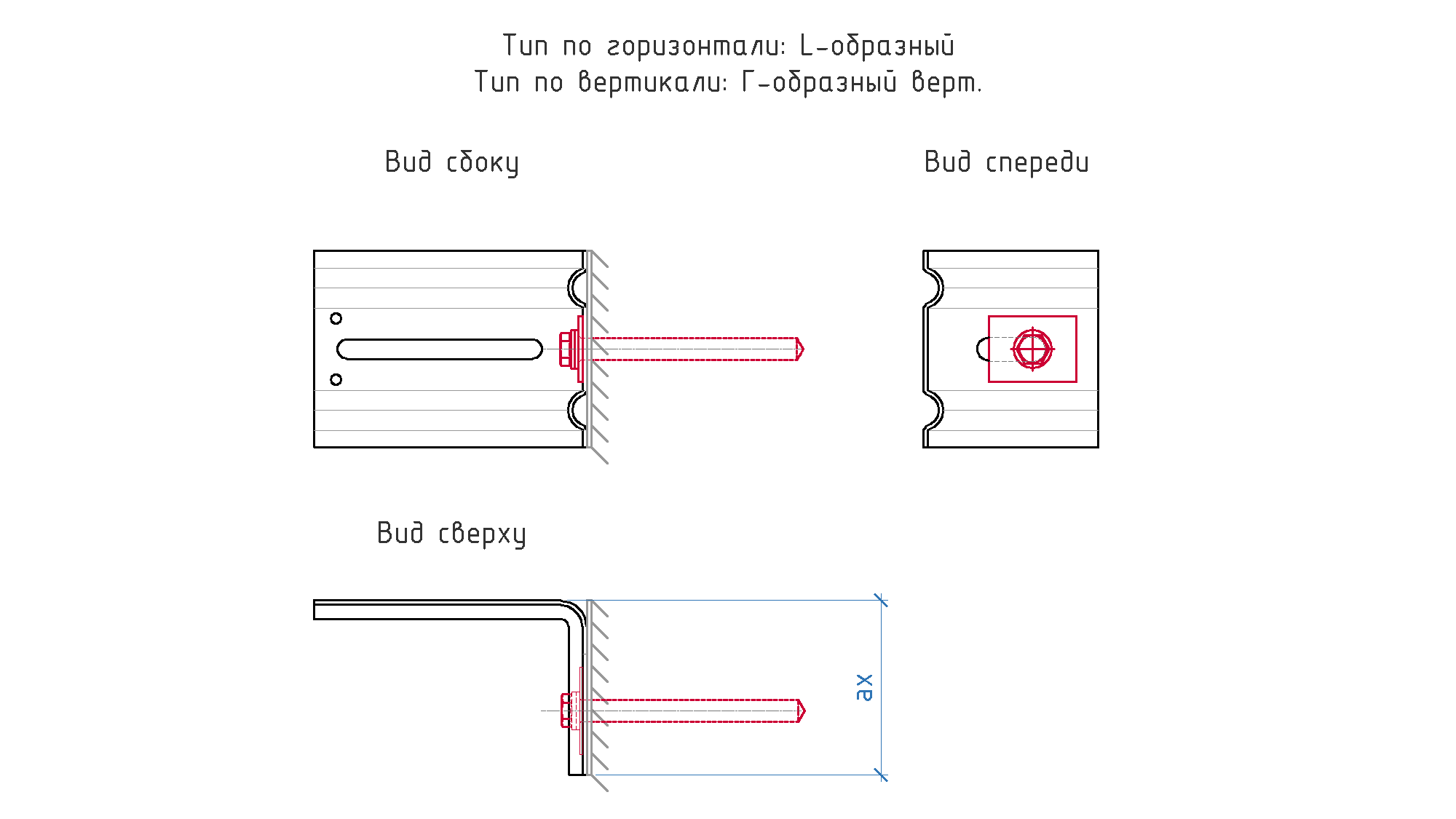

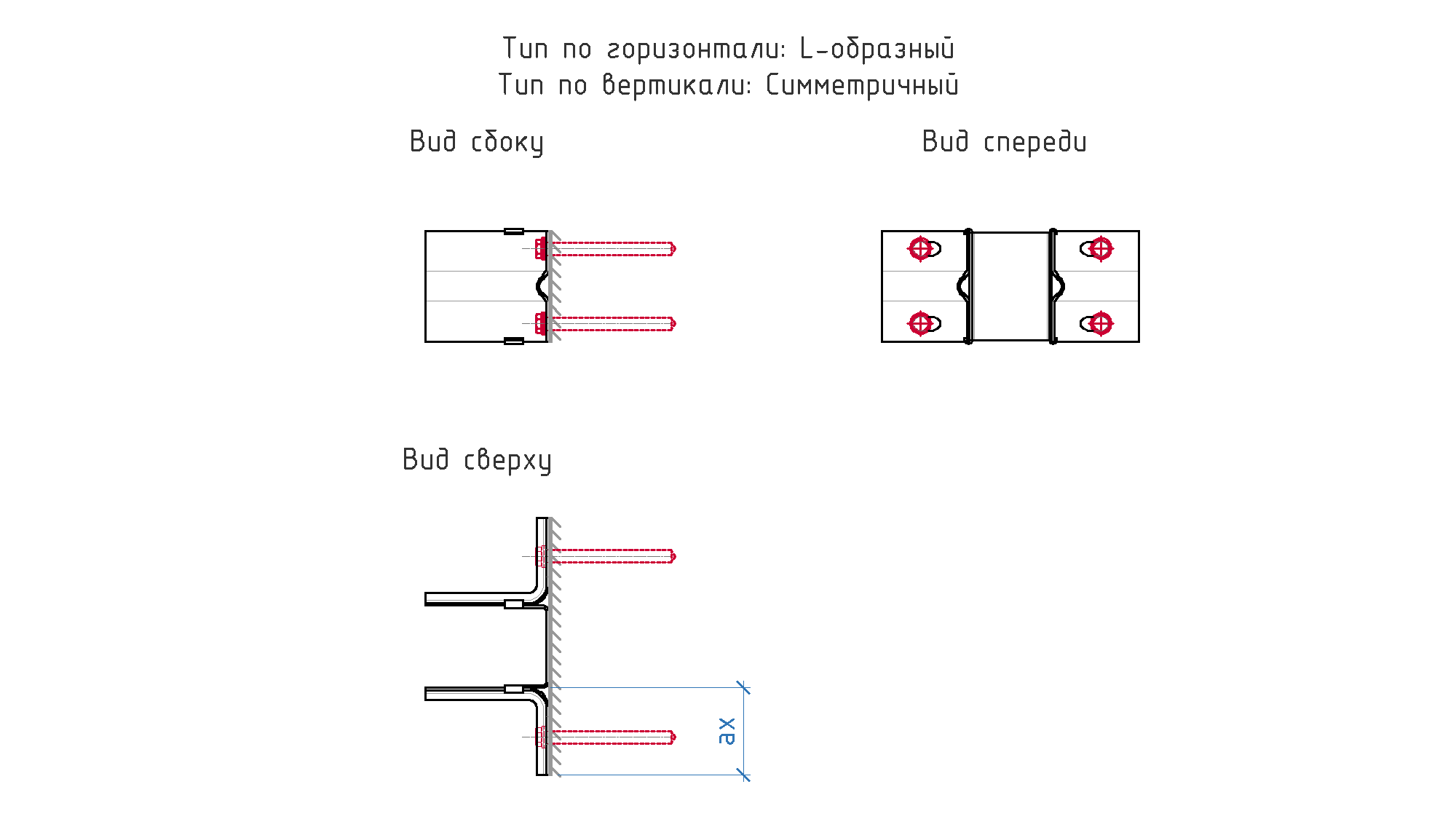

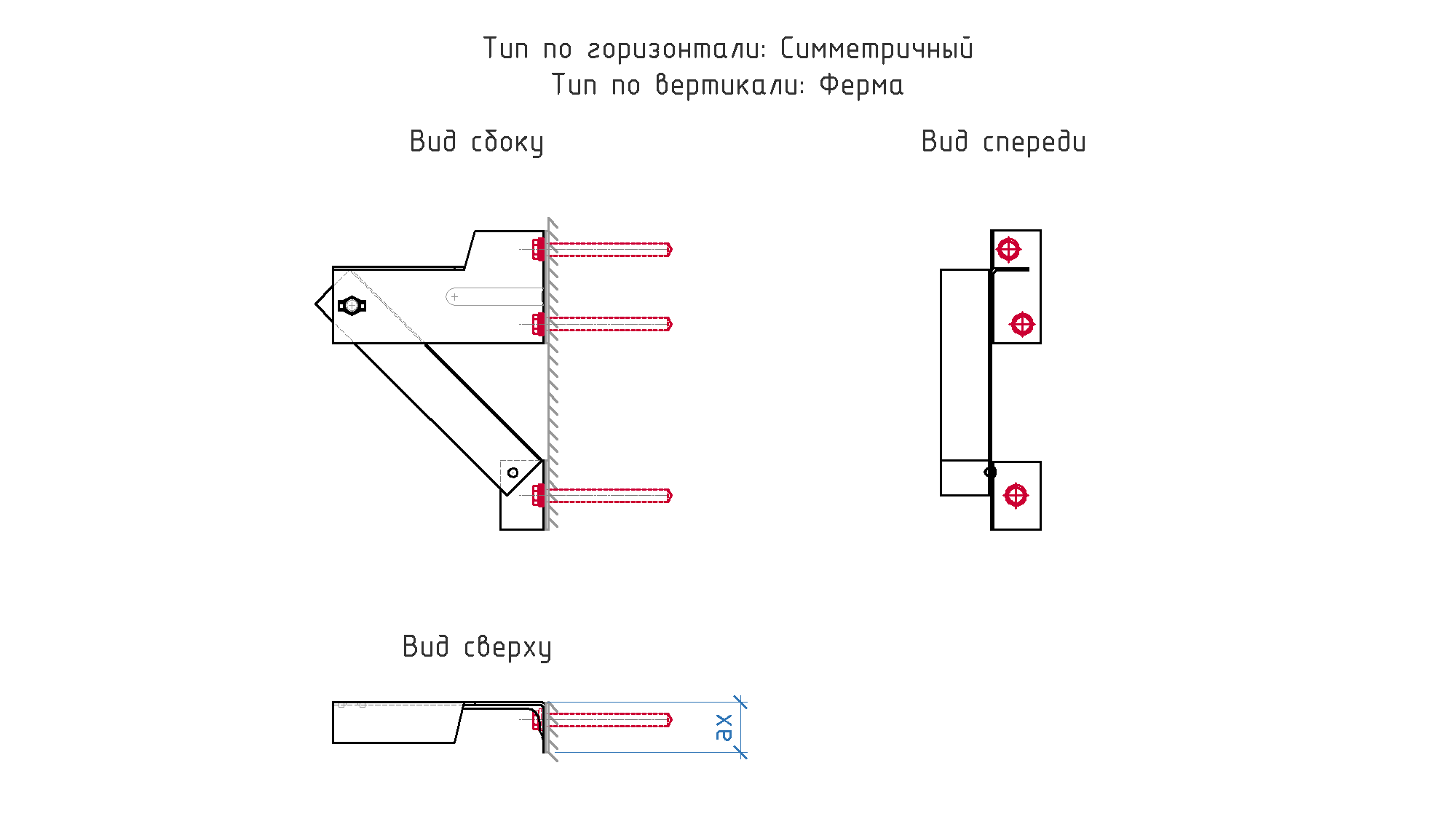

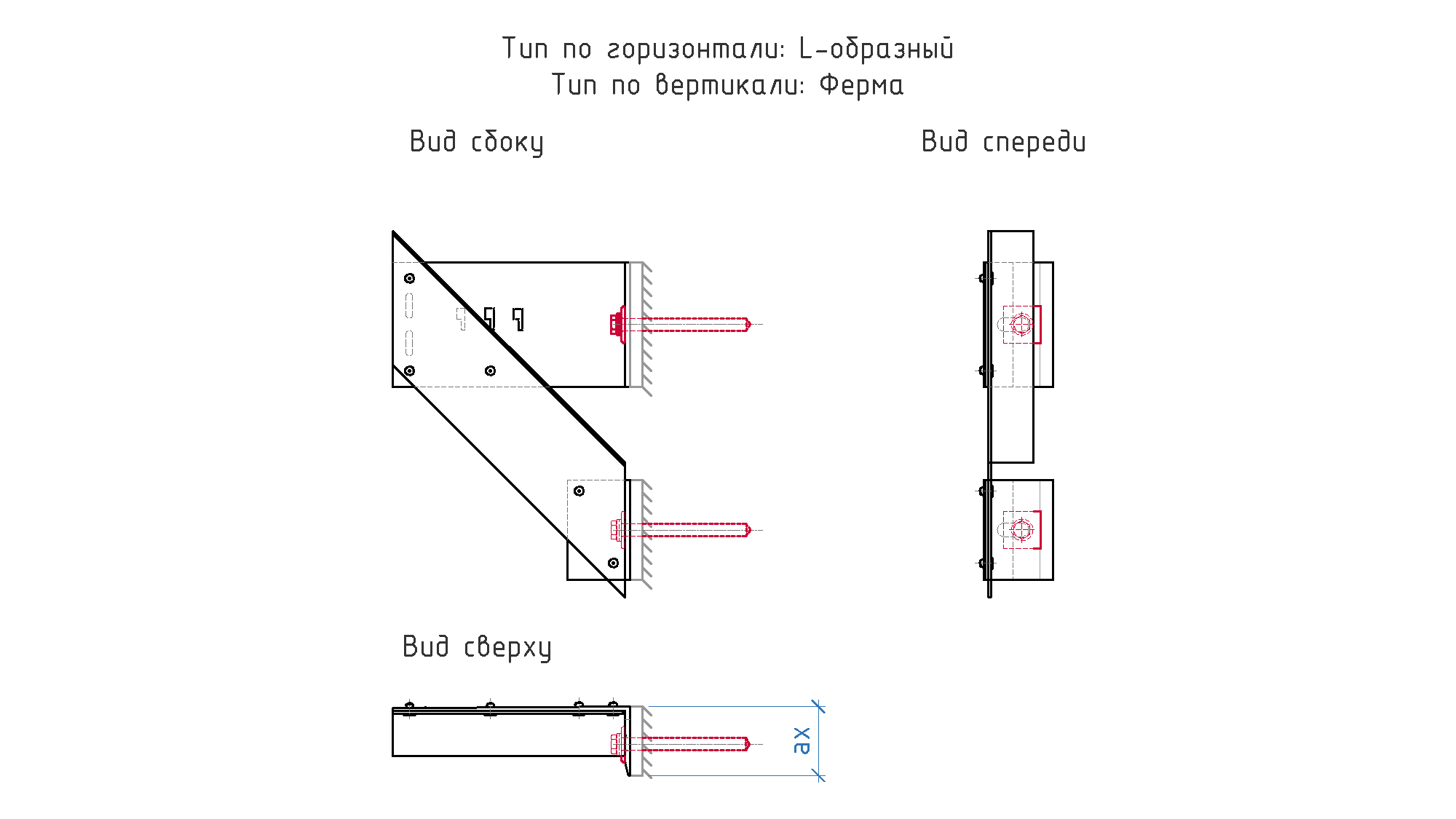

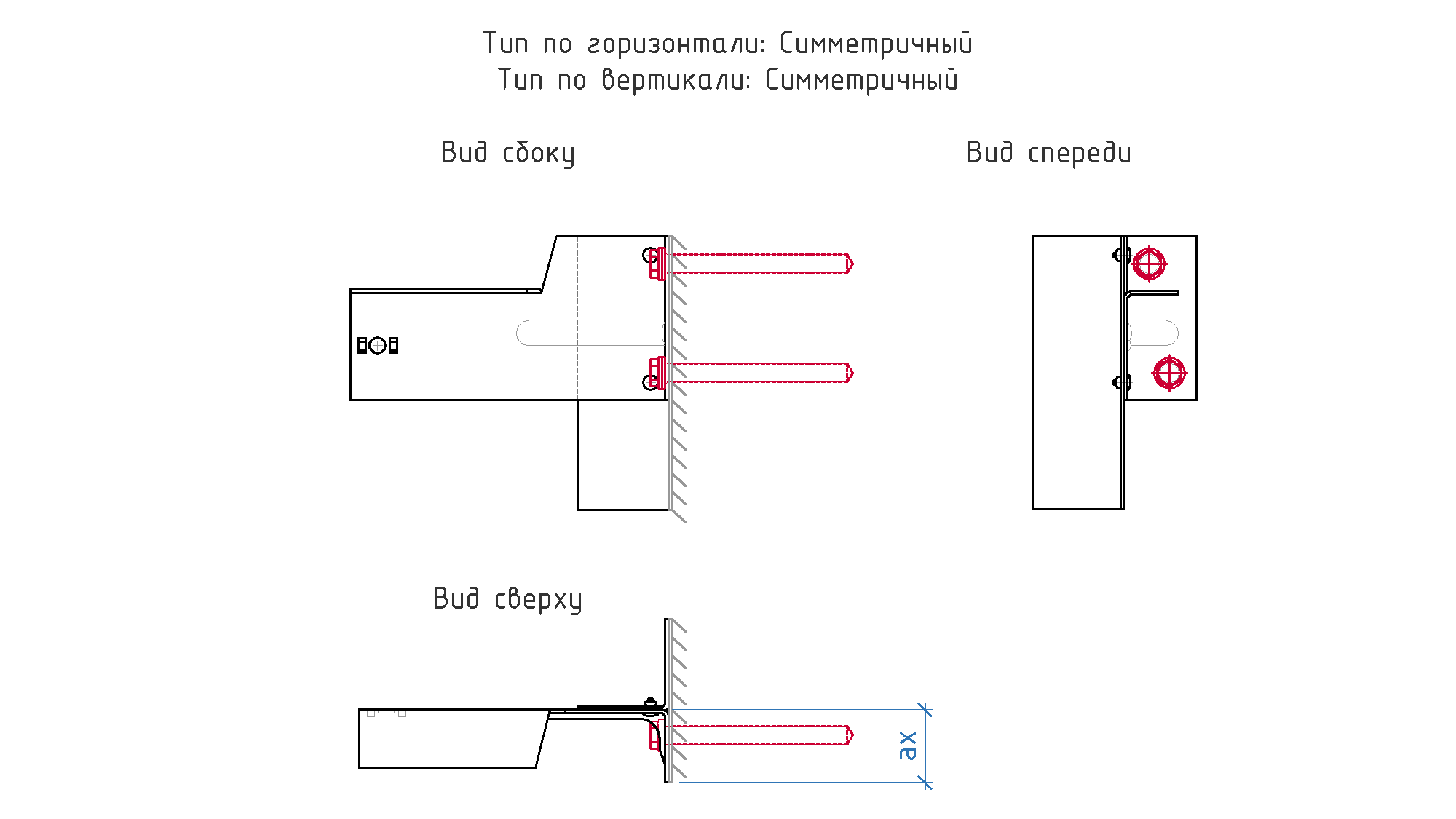

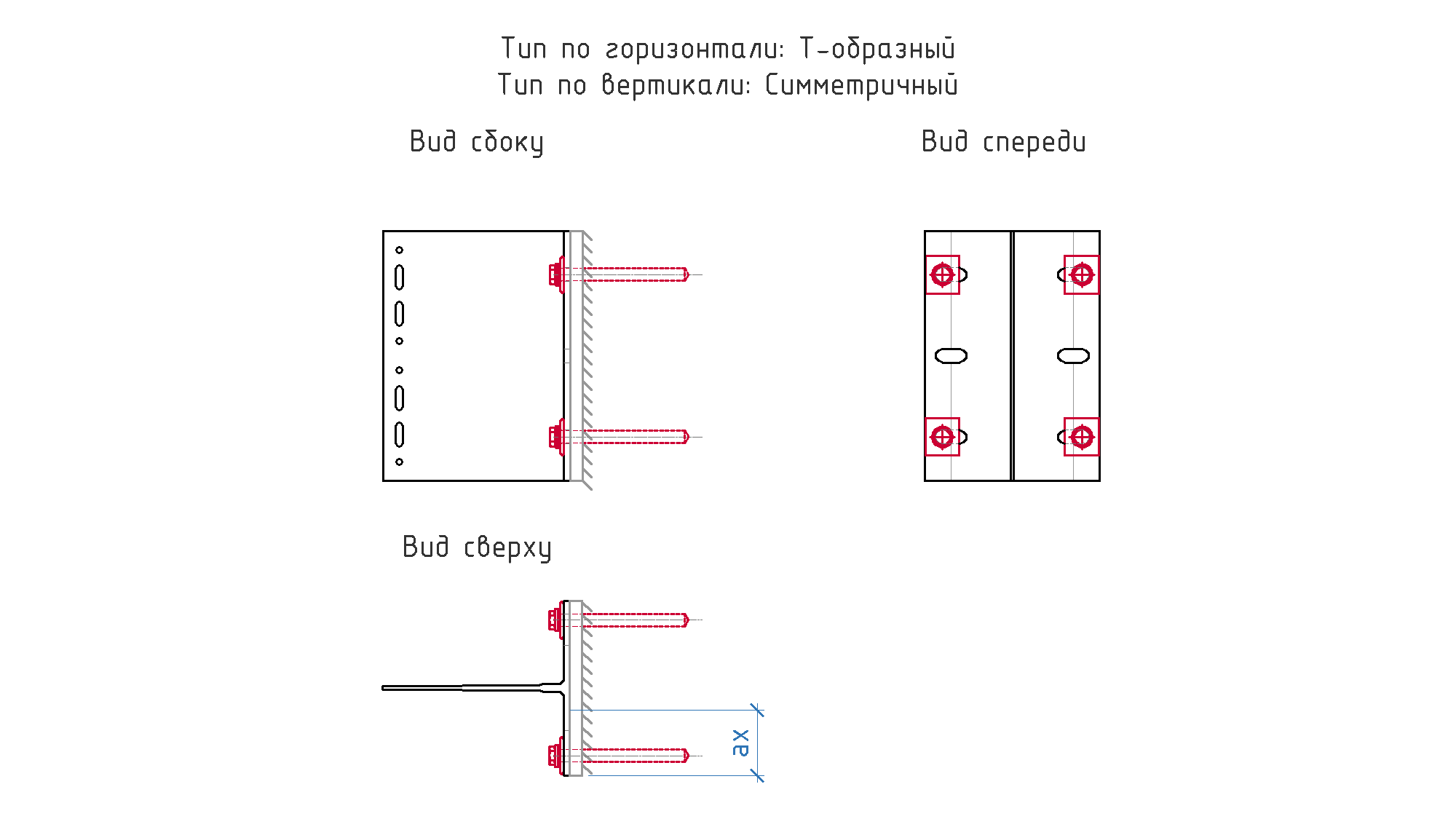

ax, м

Плечо ветровой нагрузки по оси X (расстояние от края кронштейна до консоли)

---

ax', м

Плечо ветровой нагрузки по оси X при применении горизонтального профиля или при креплении к фасадной полке вертикального профиля

---

Вид анкеров

Допустимый вид анкеров

---

Анкеровка

Описание анкеровки для отчёта Word

Если кронштейн предполагает один вариант крепления к стене, то поле можно оставить пустым.

Примеры анкеровок:

в ближайшее к консоли кронштейна отверстие

в верхнее отверстие

в среднее отверстие

в крайние отверстия

в верхние отверстия

в средние отверстия

в крайние отверстия

---

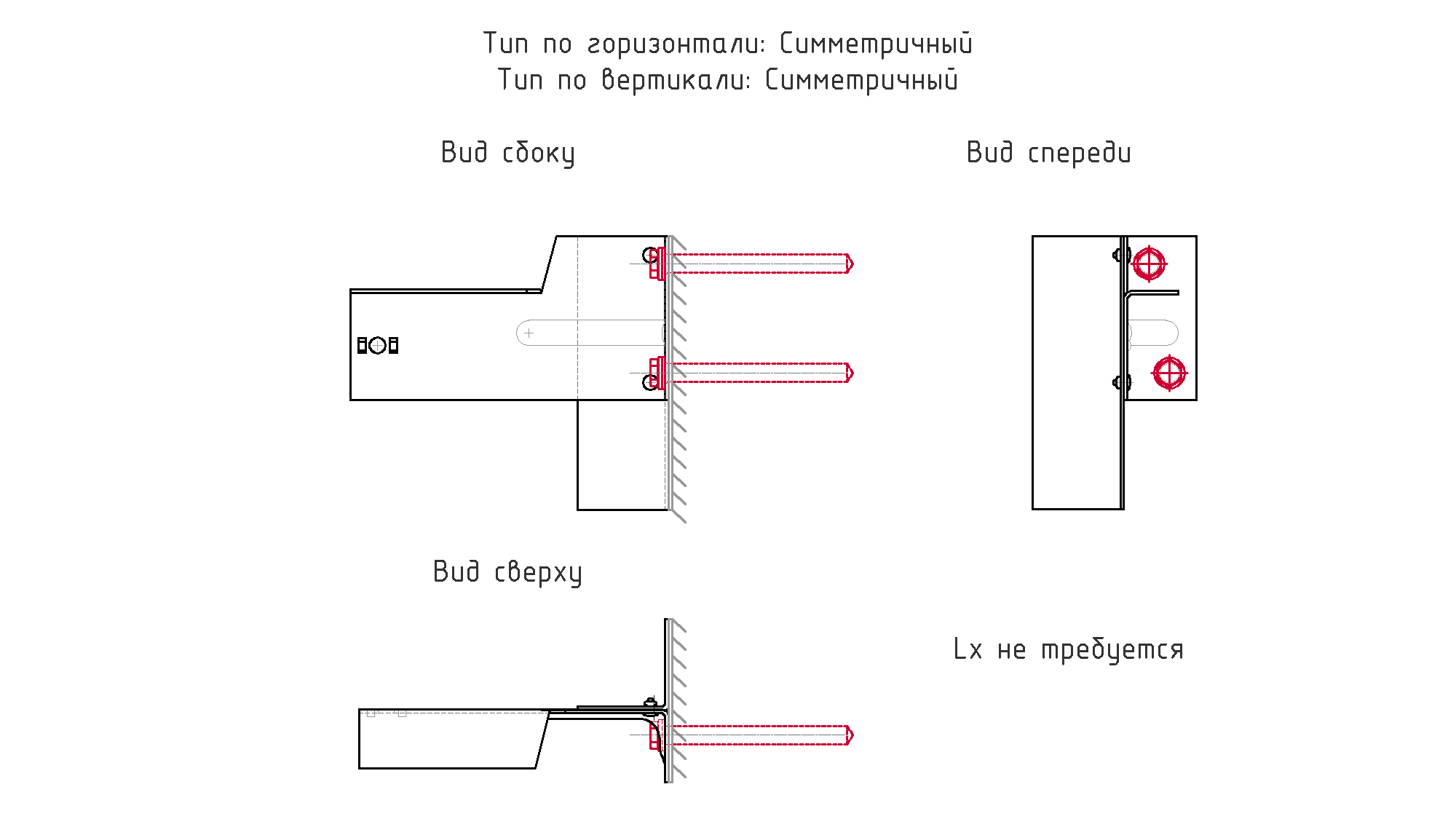

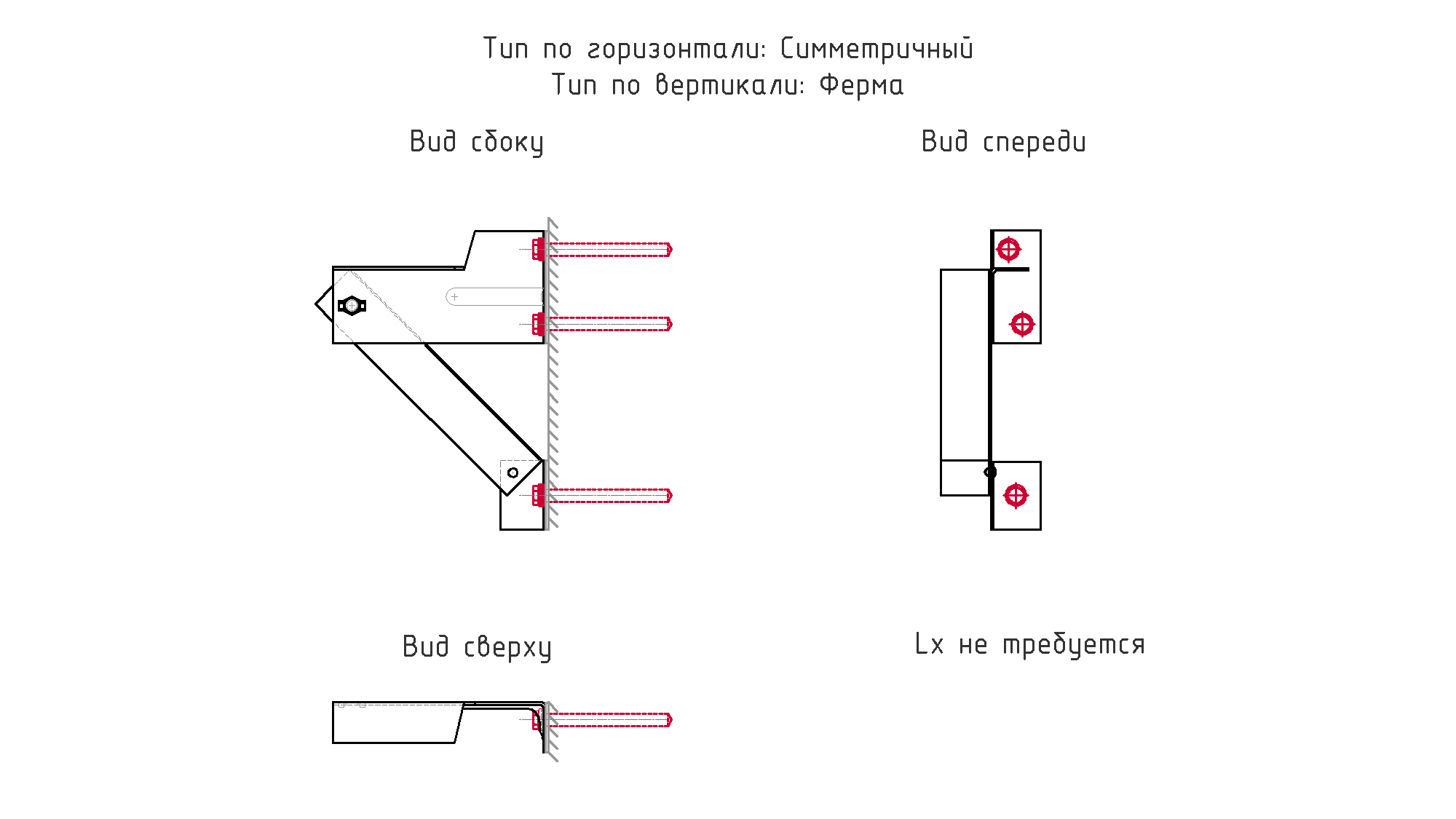

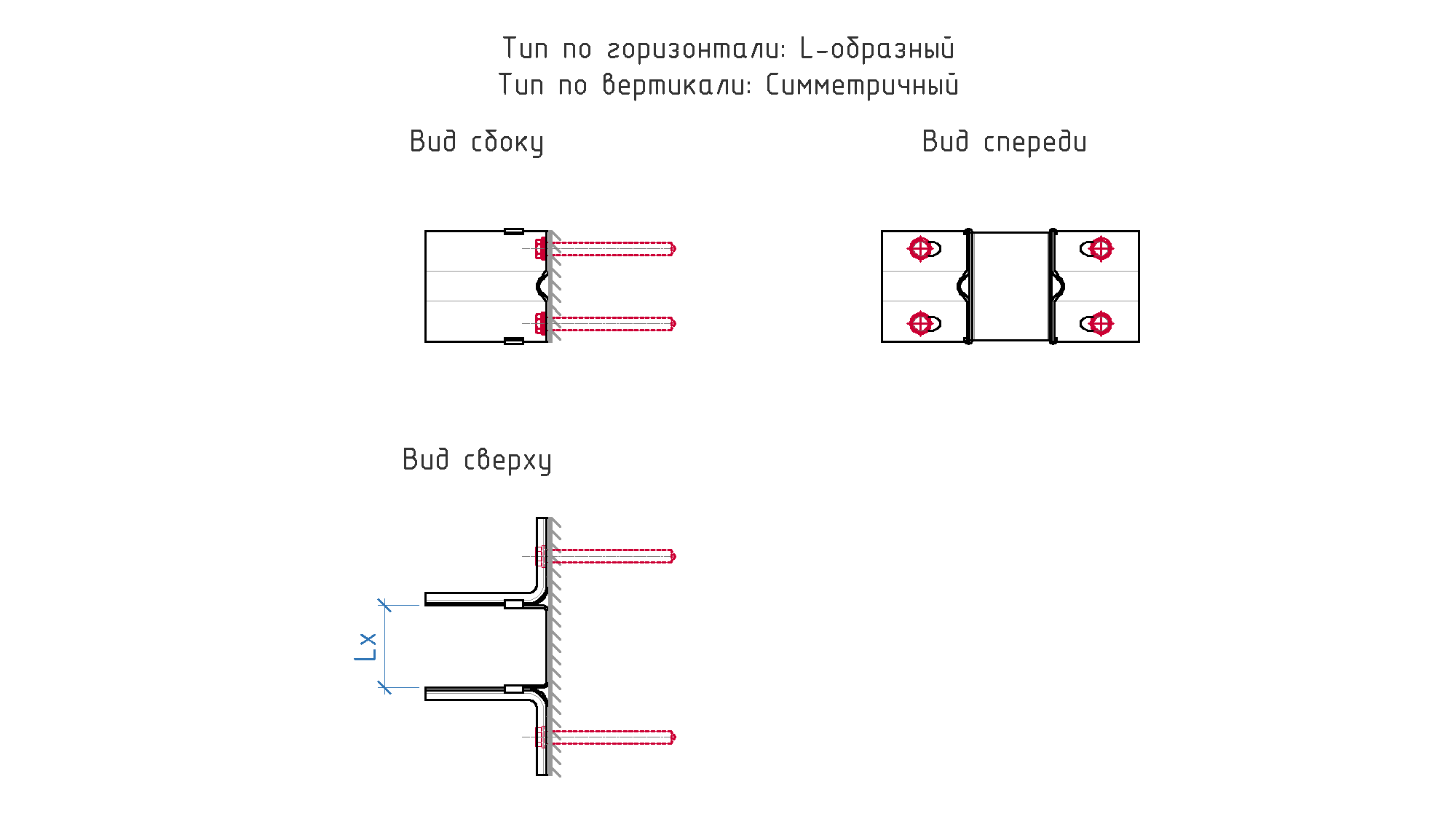

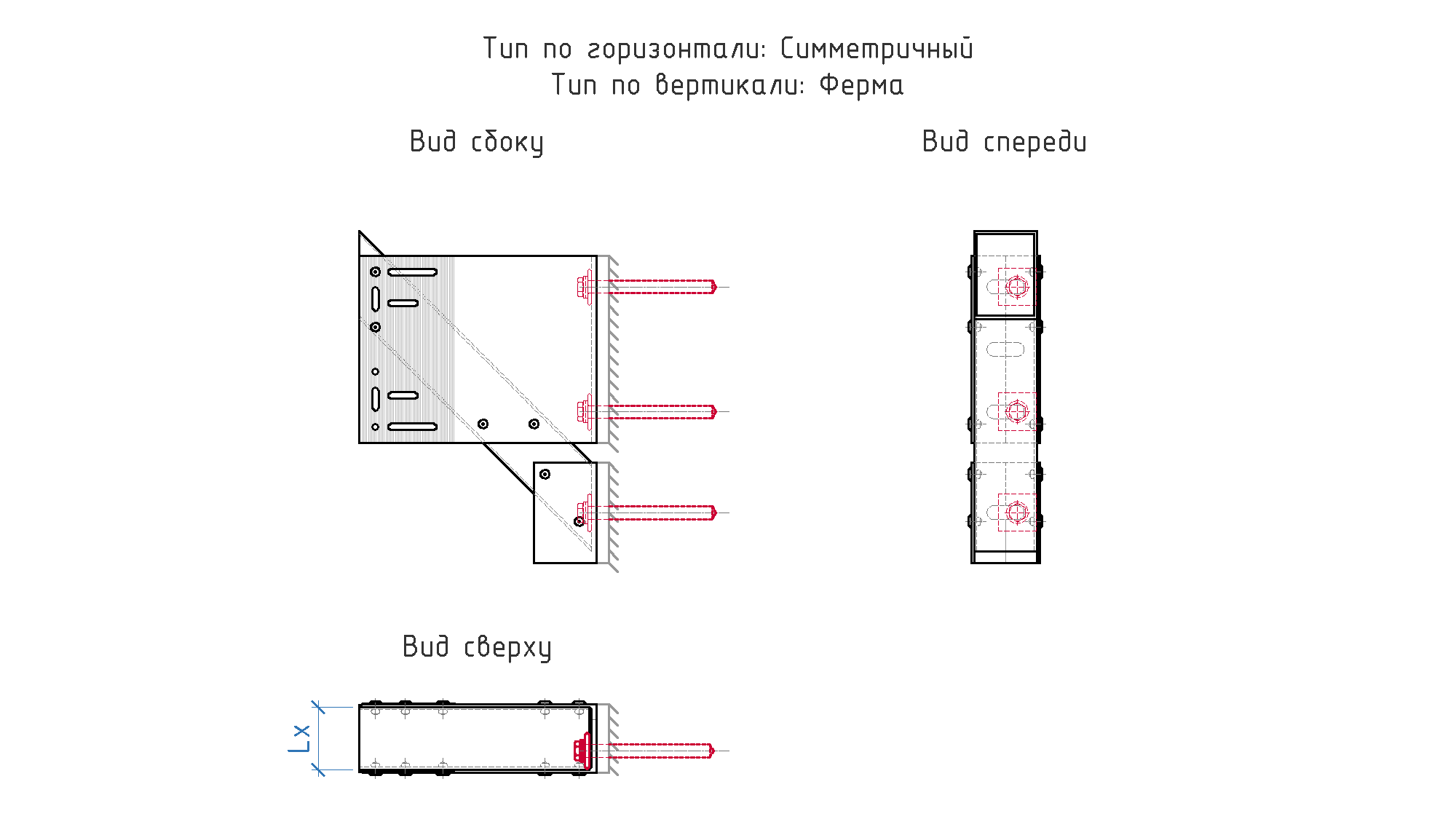

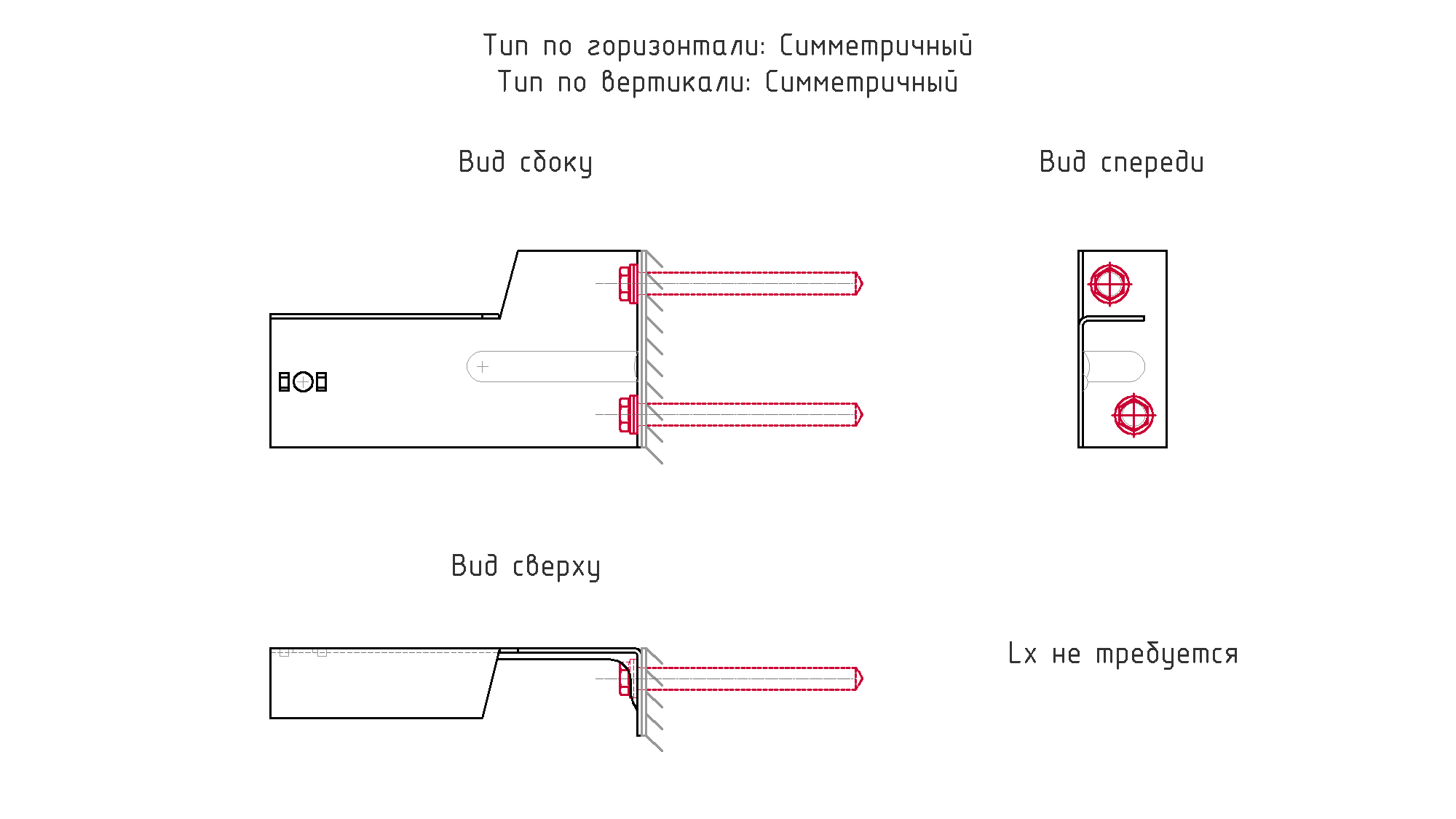

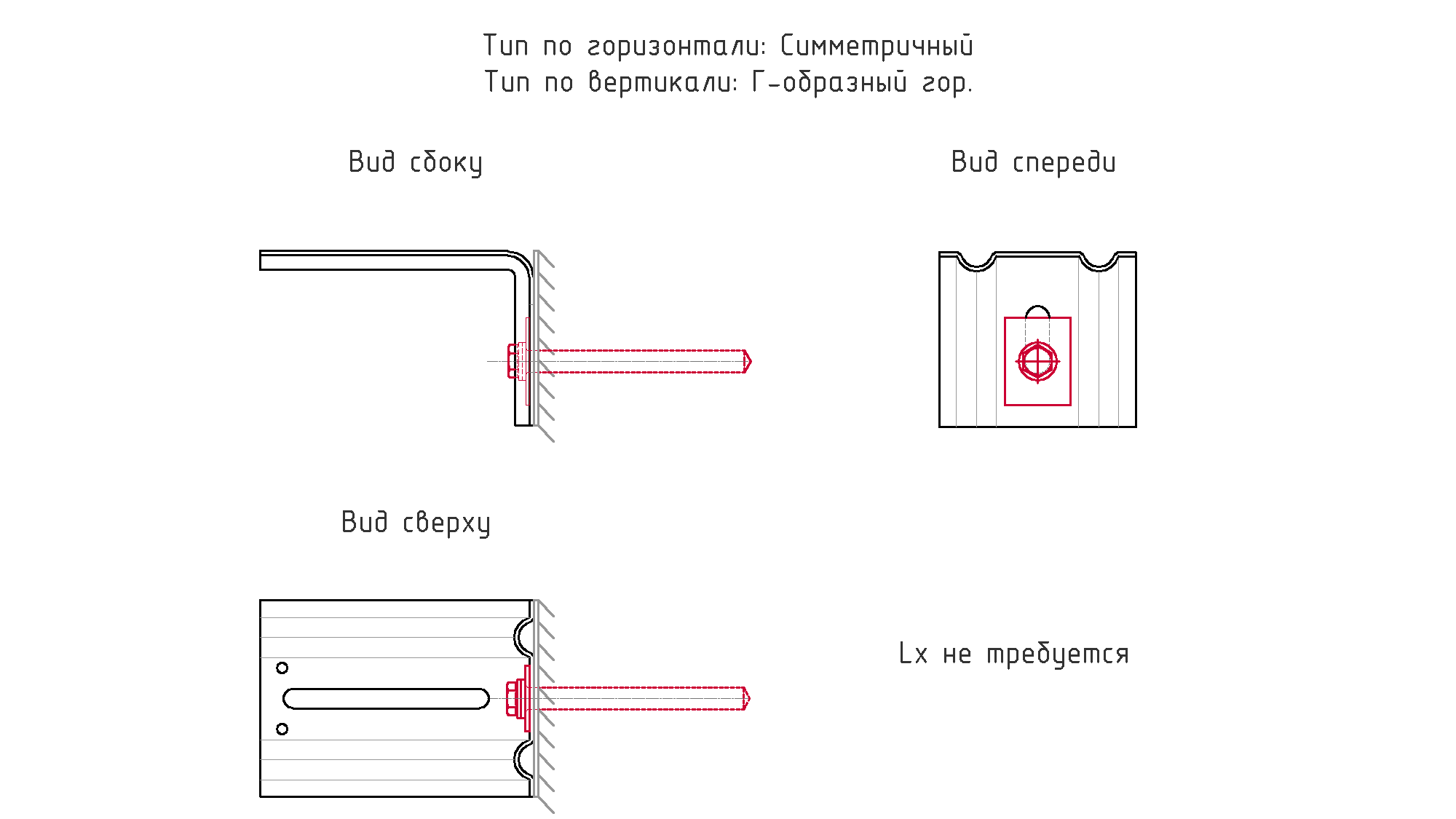

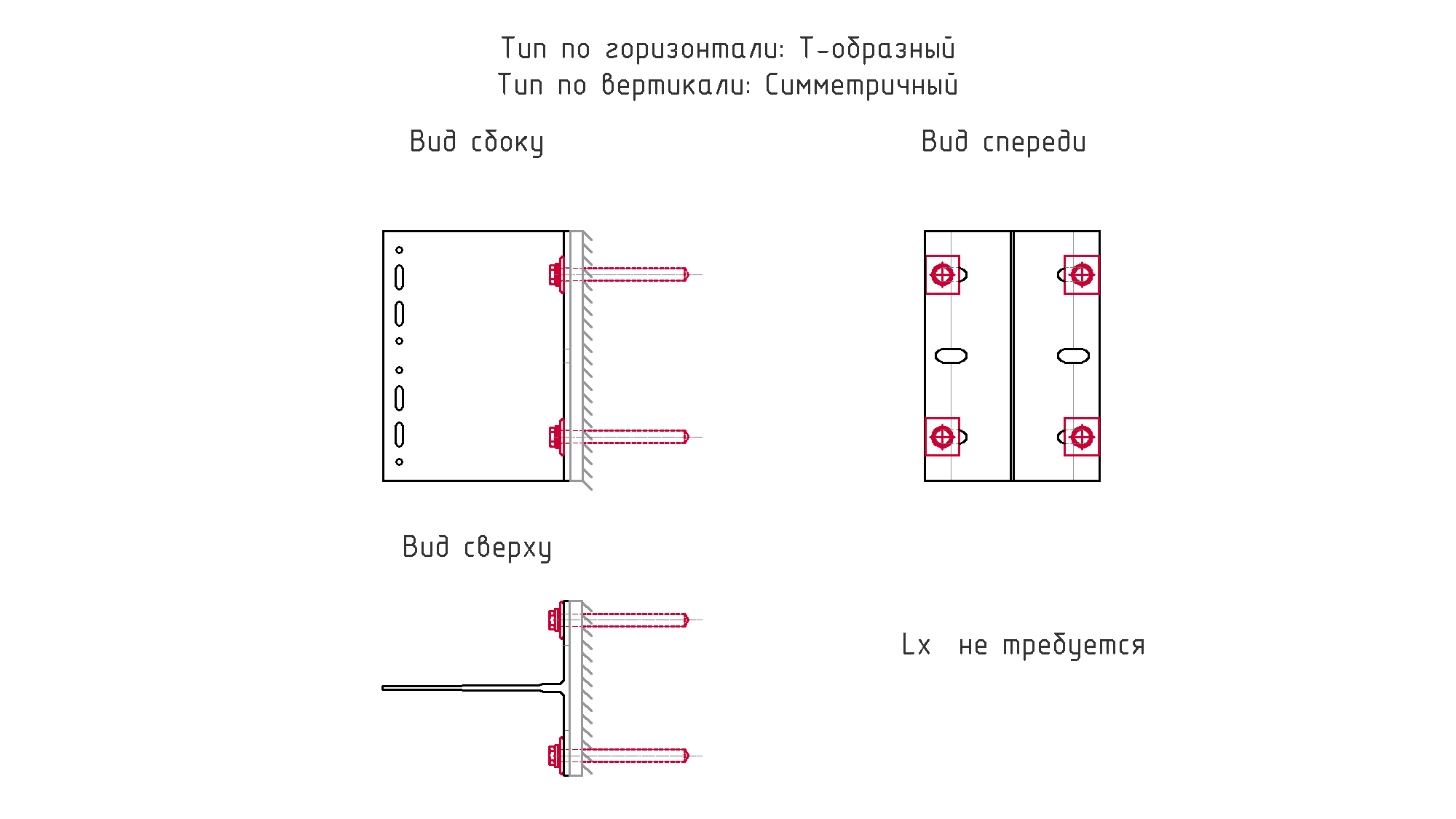

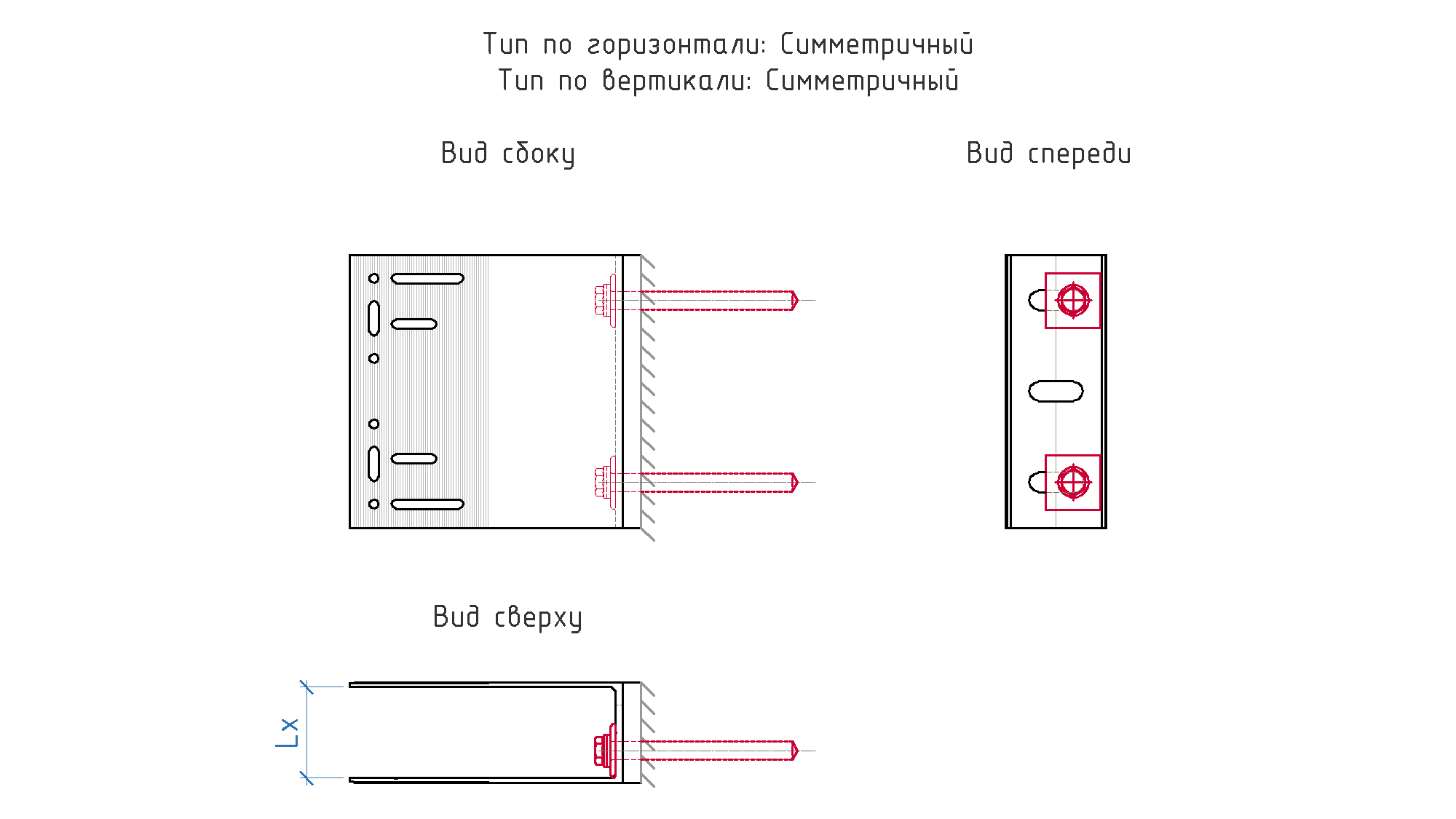

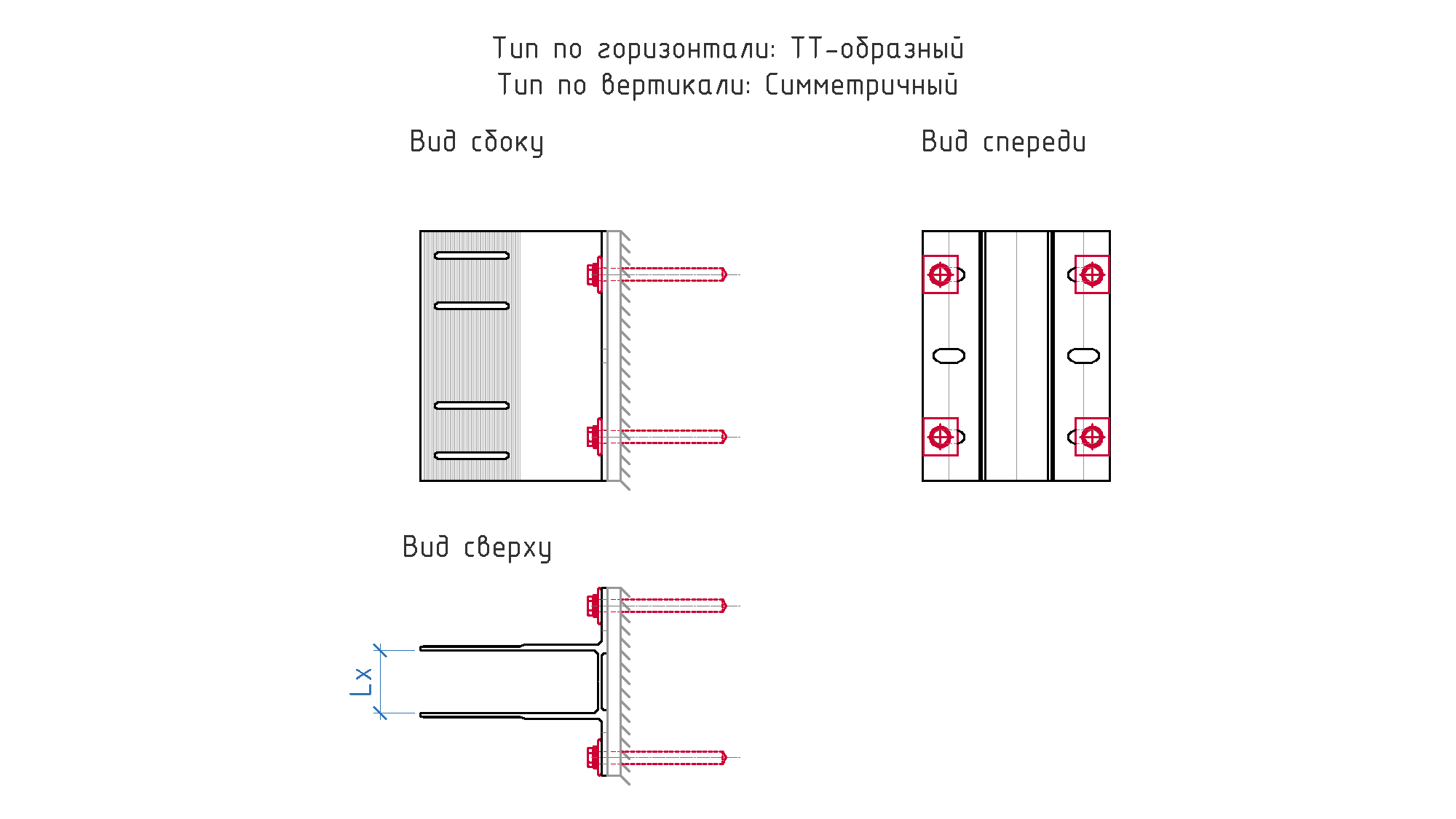

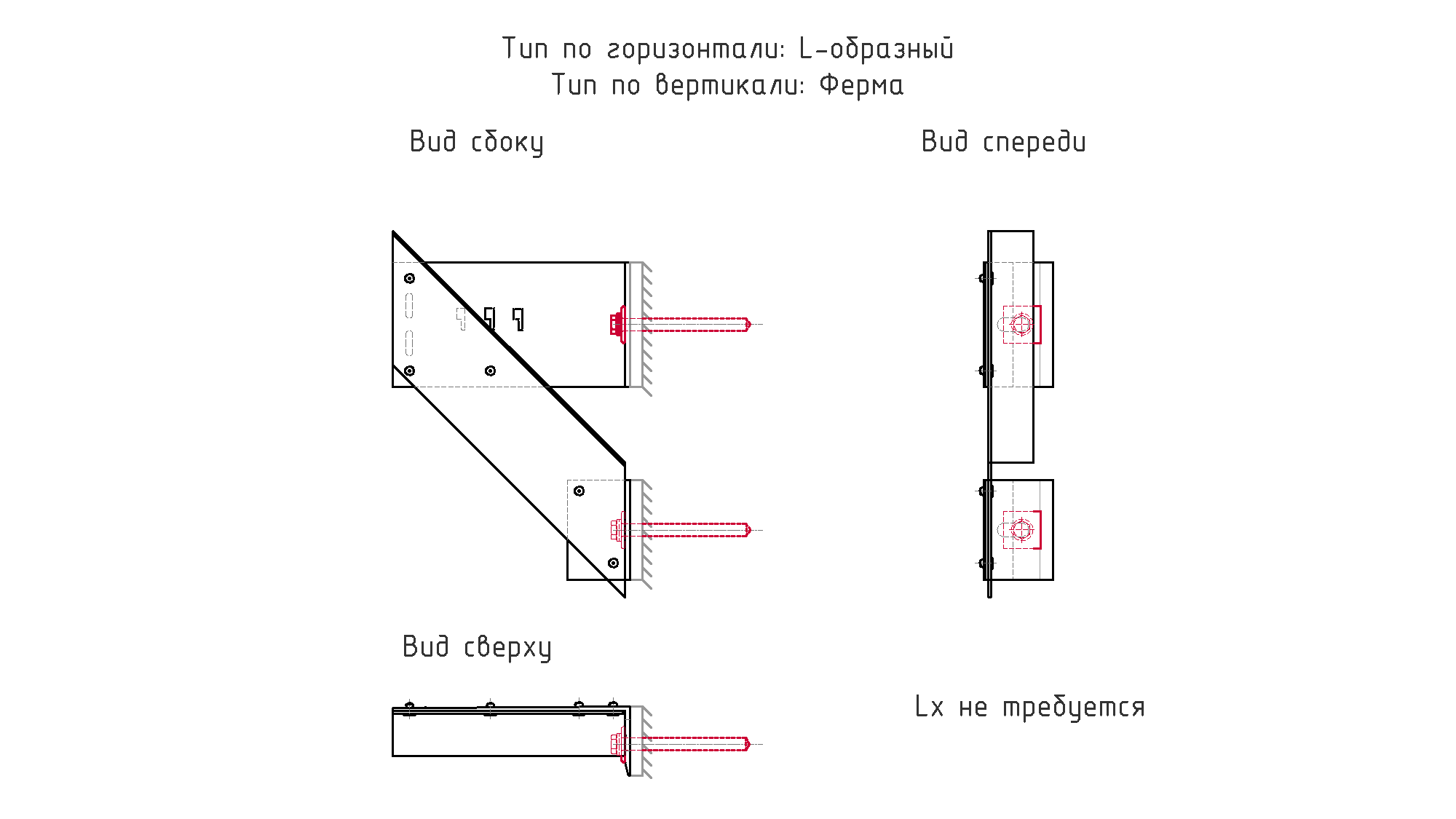

Lx, м

Расстояние между консолями

---

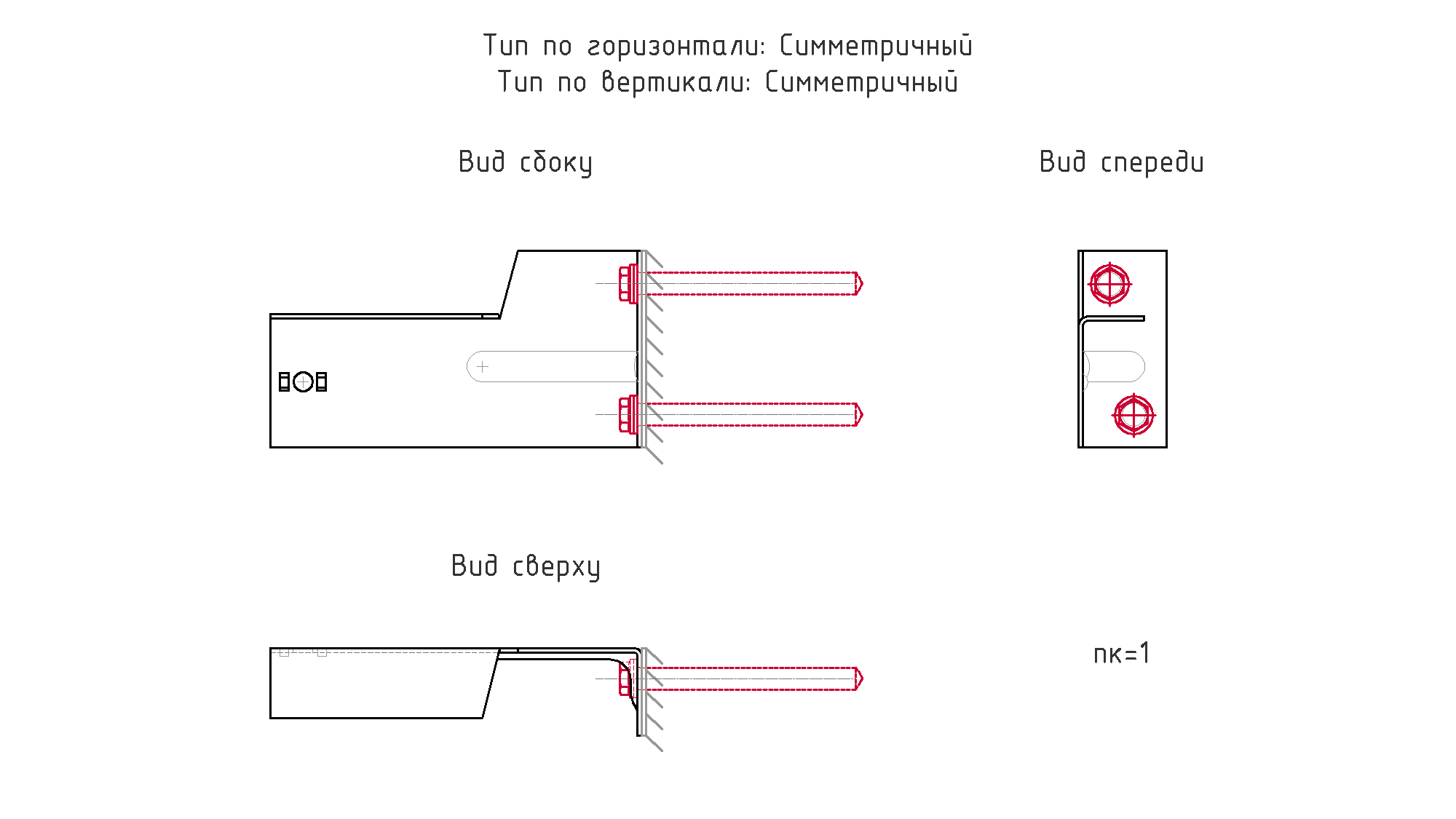

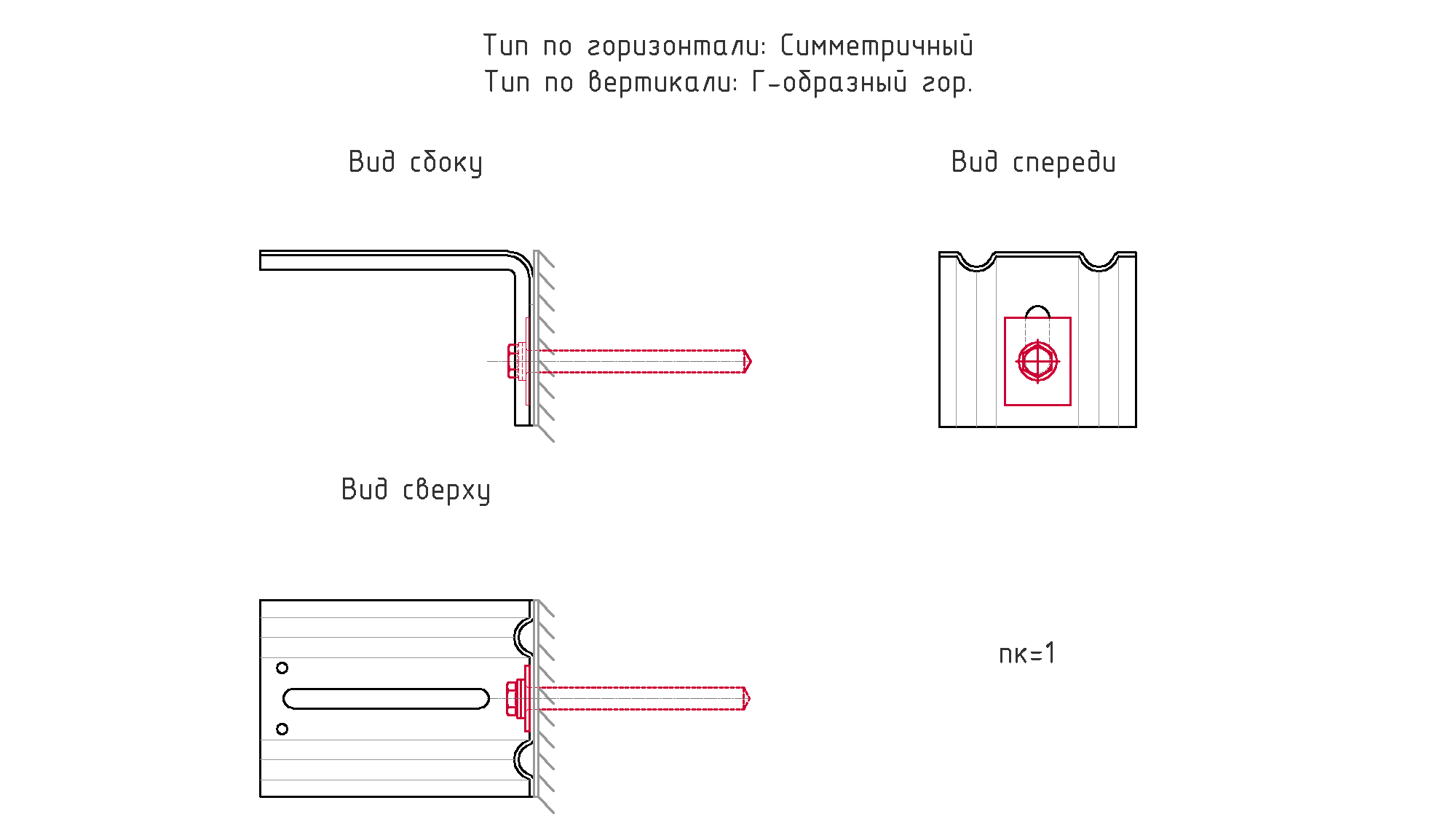

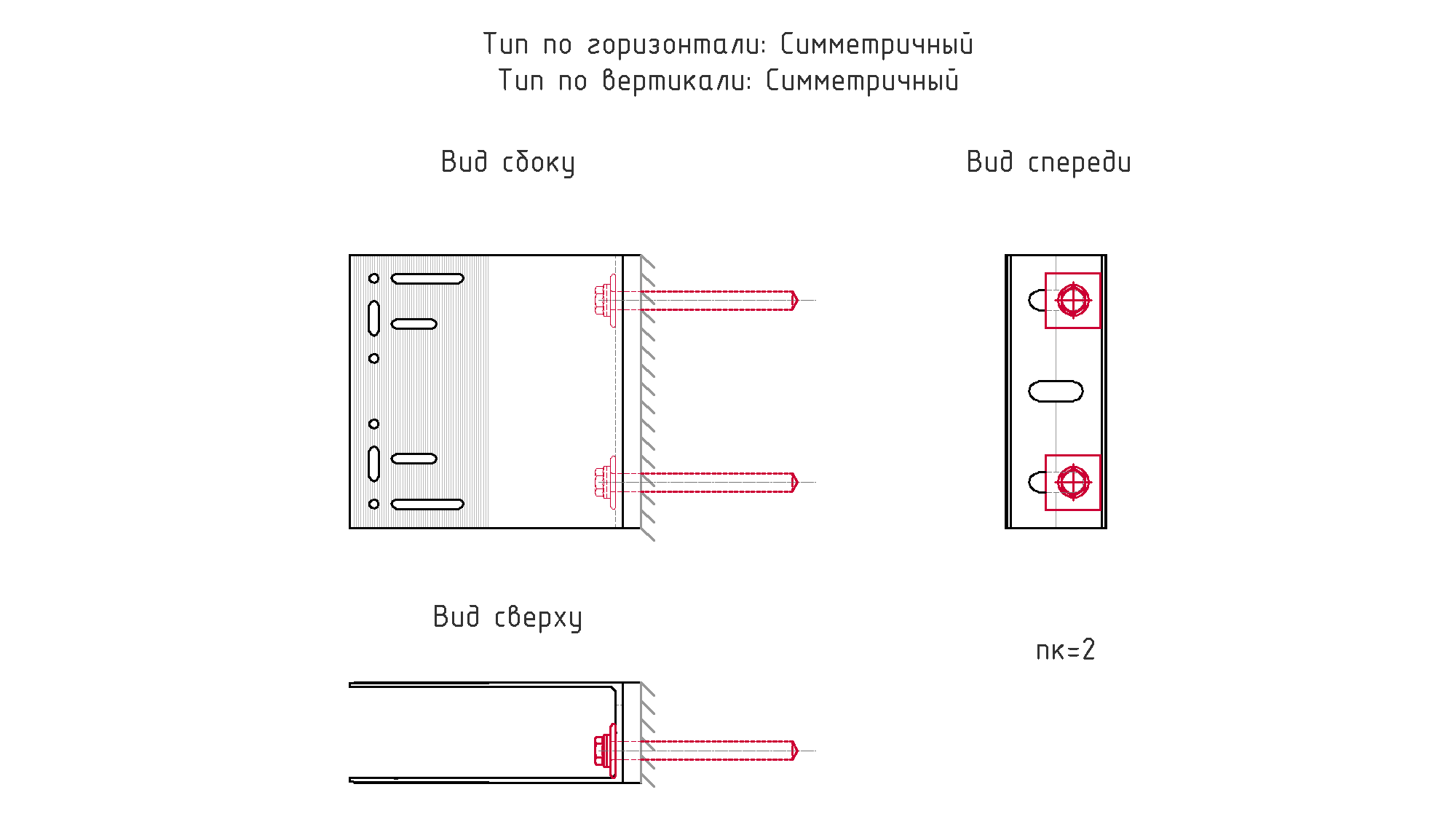

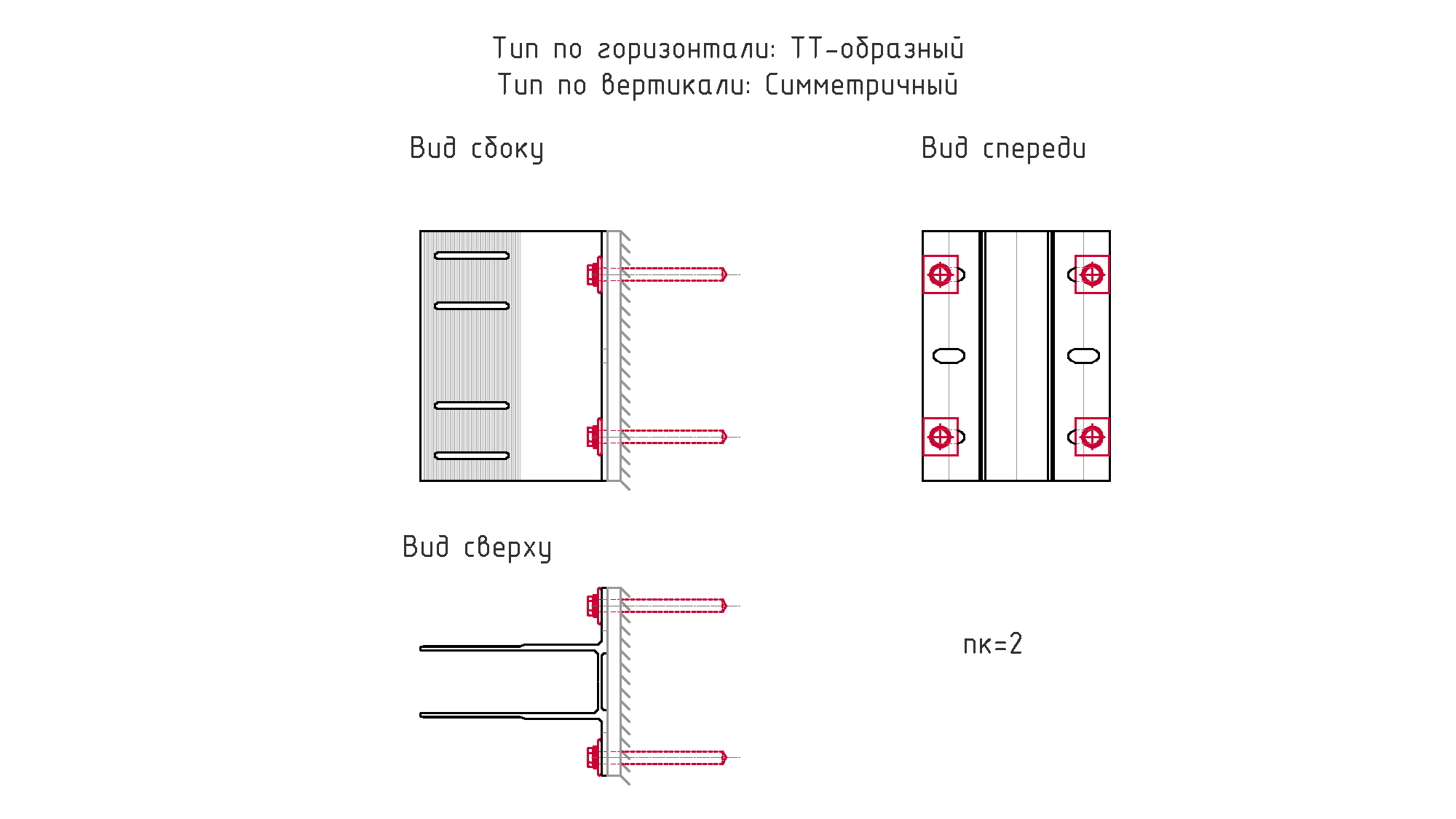

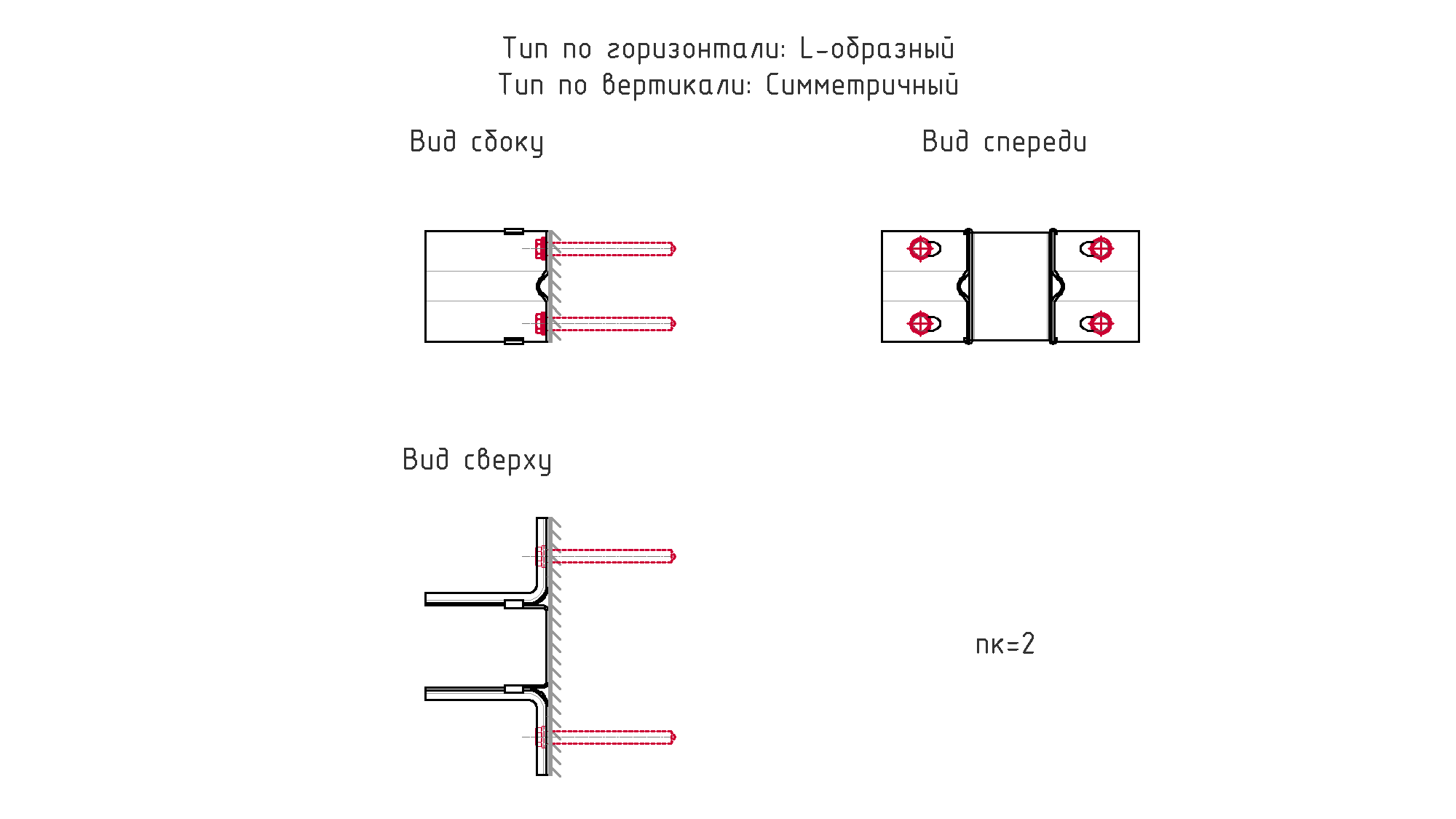

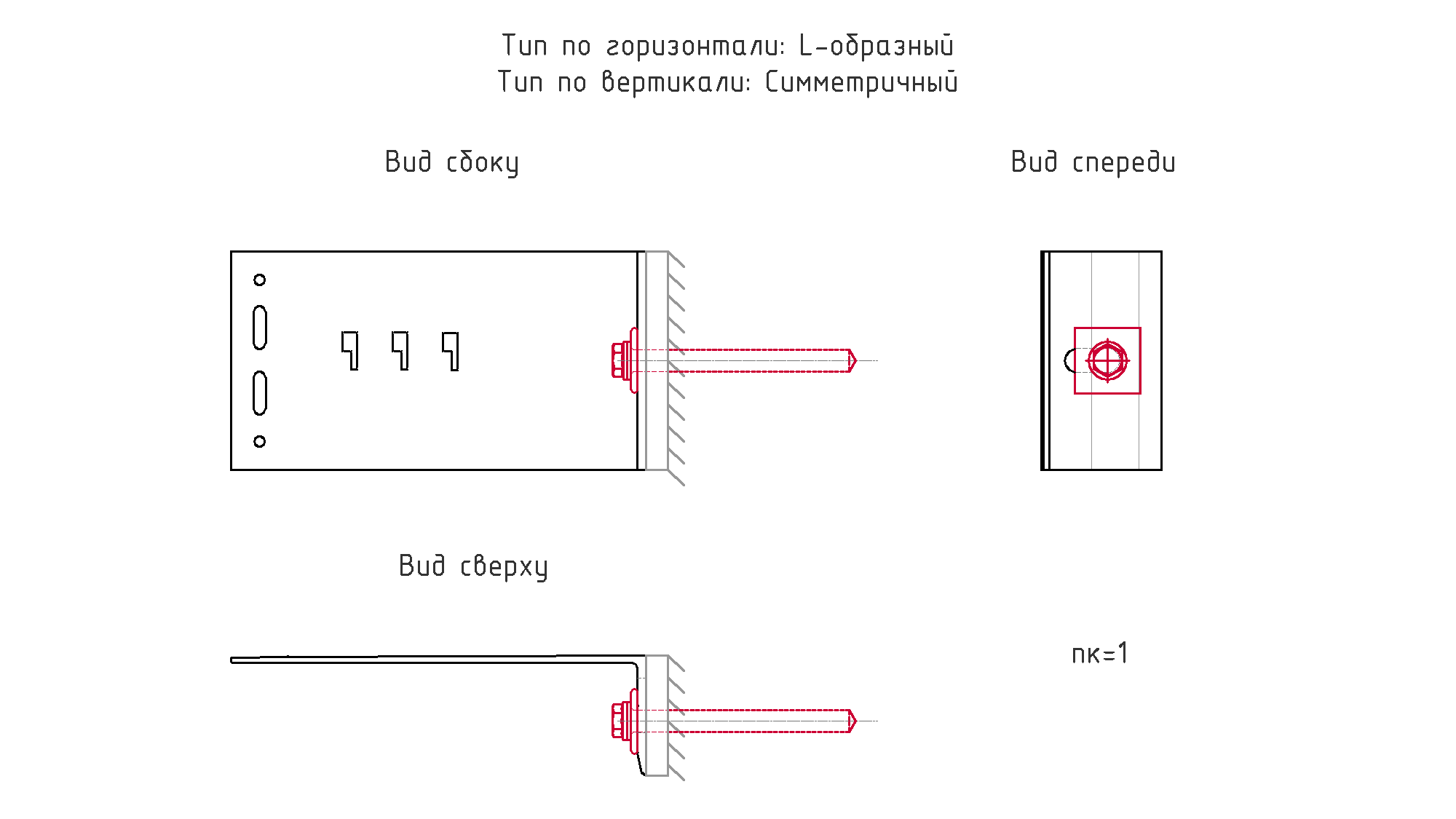

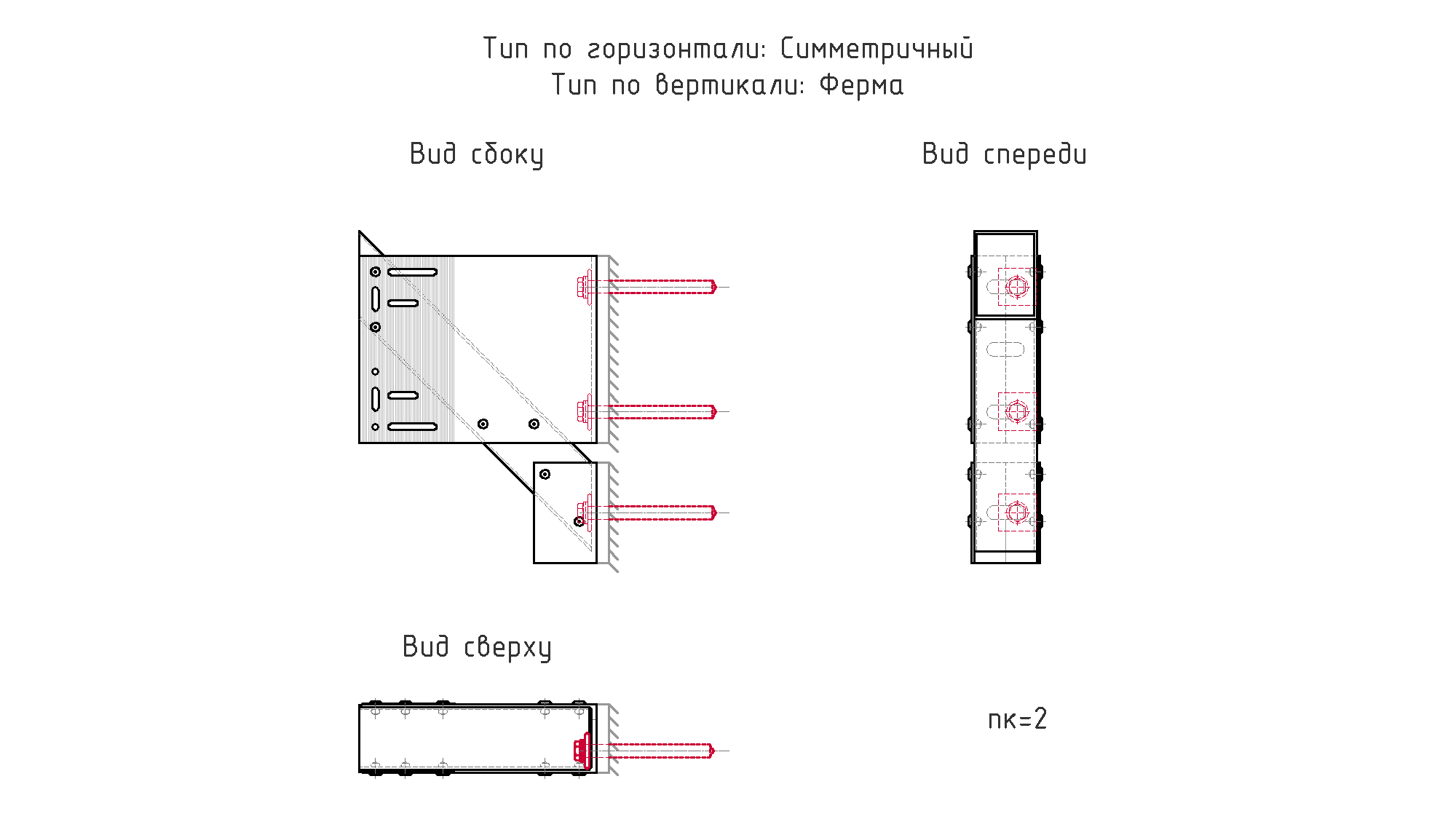

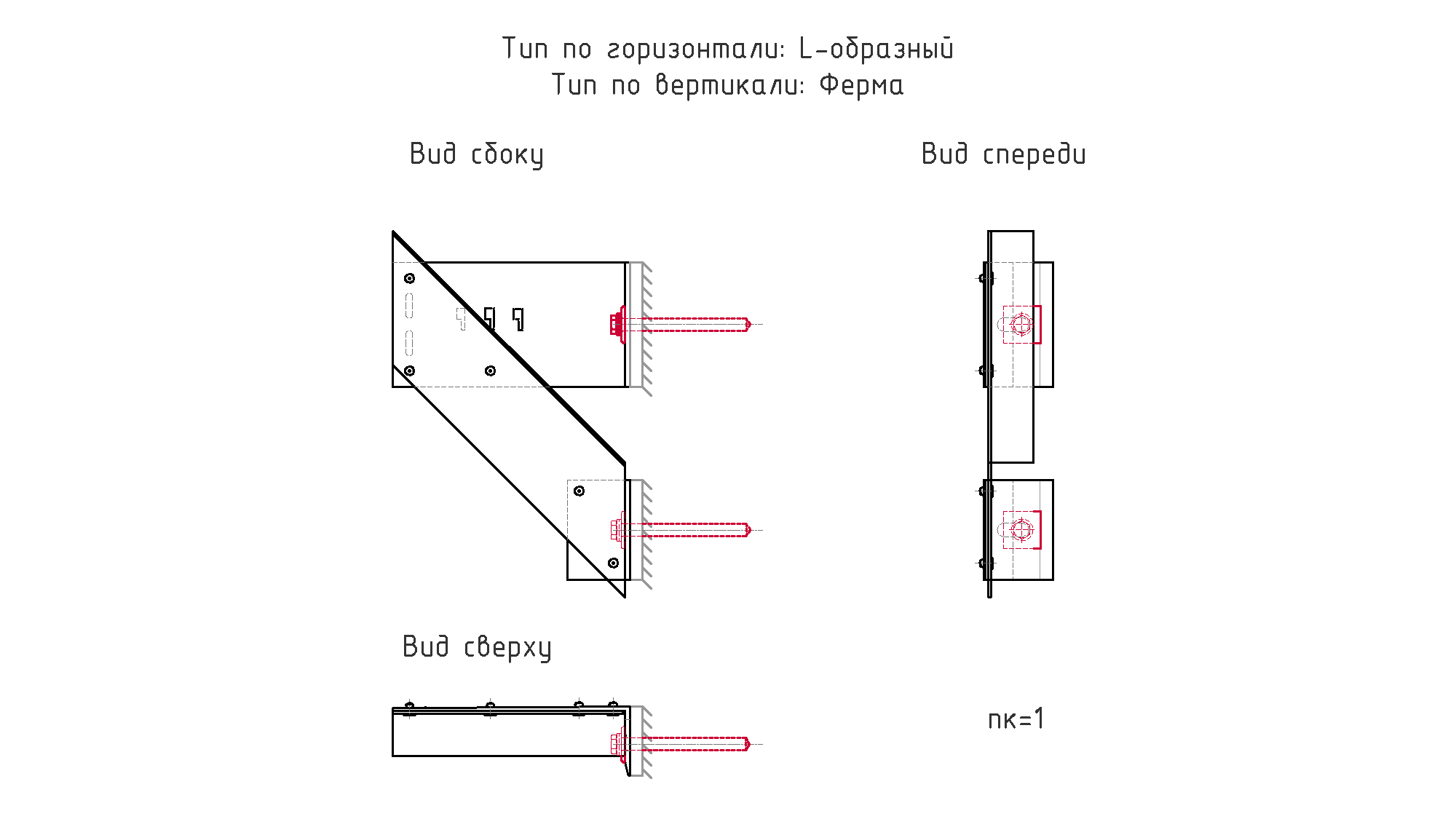

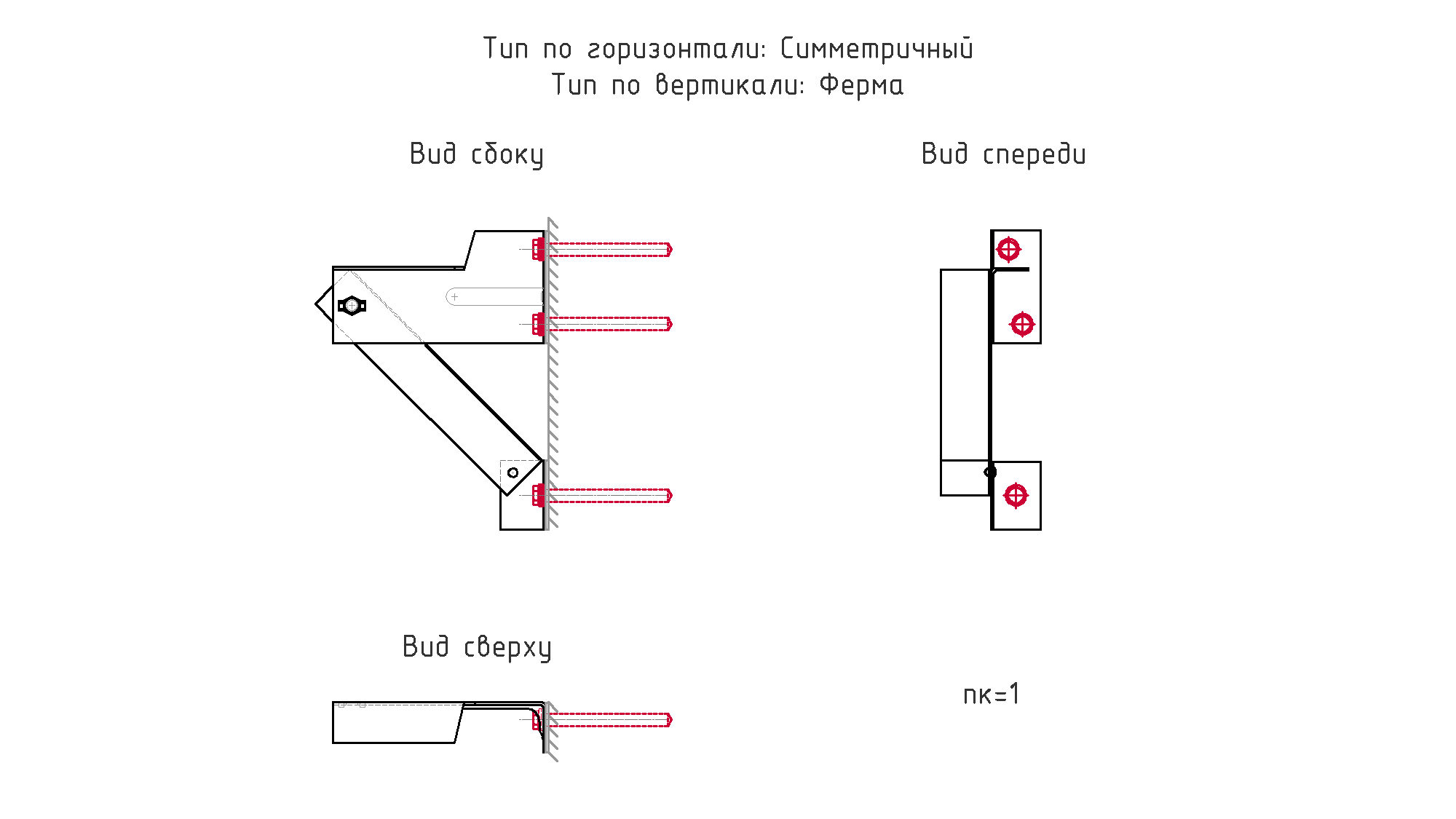

nк

Количество консолей

---

Ly 1-1, м

Расстояние от стены, до сечения 1-1

---

Длина, мм

Длина кронштейна

---

Материал

Материал, из которого возможно изготовление кронштейна

---

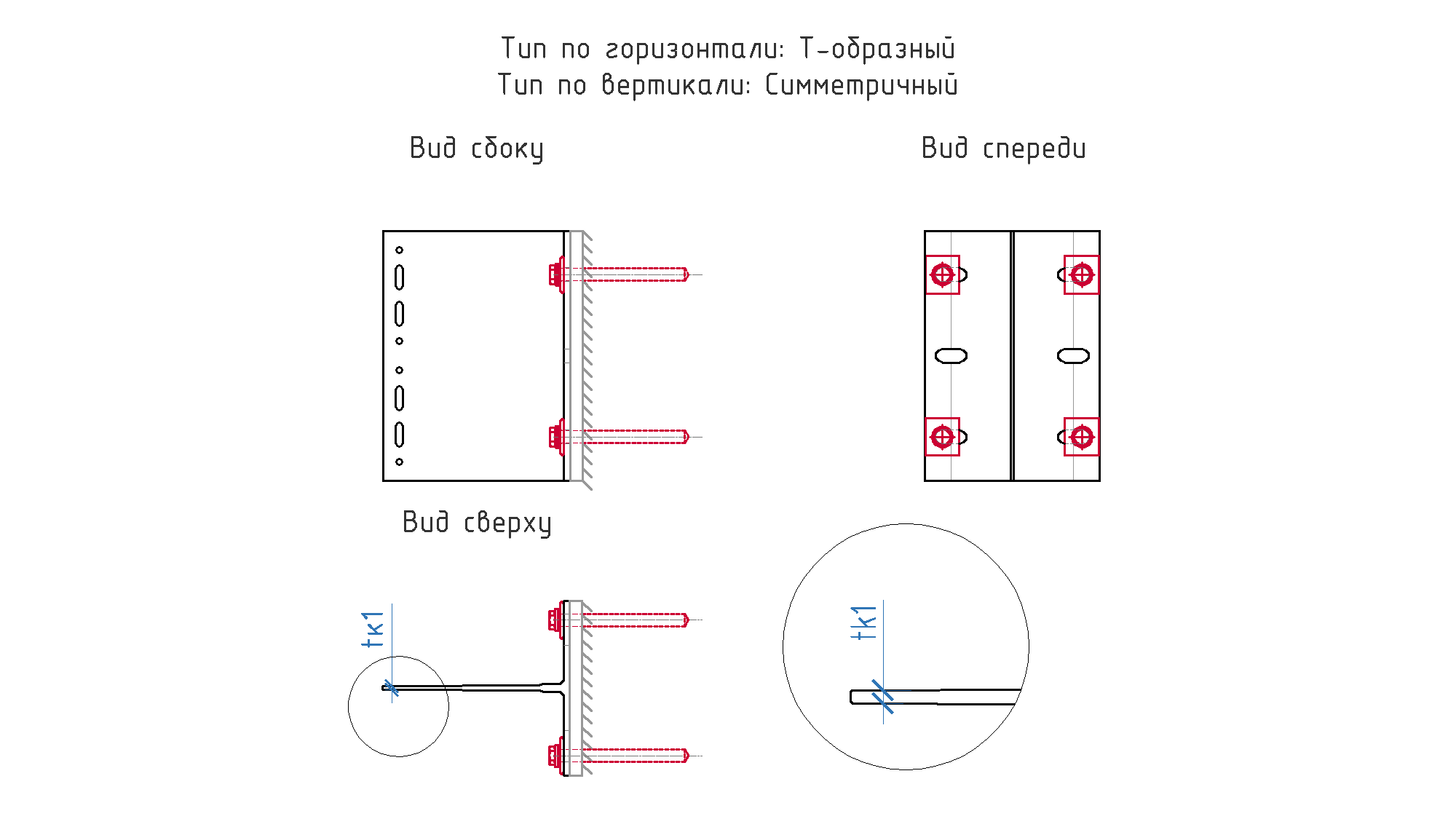

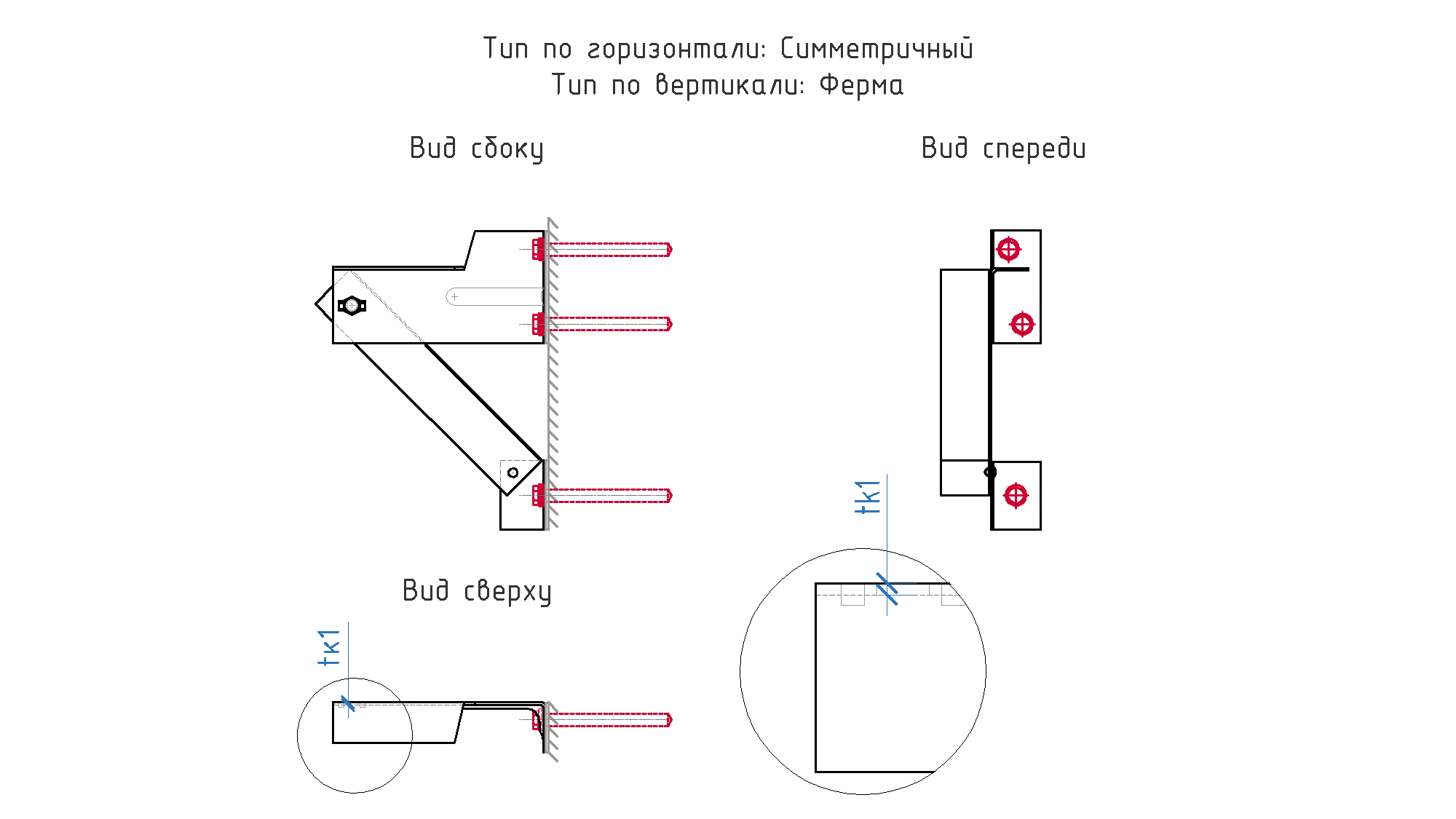

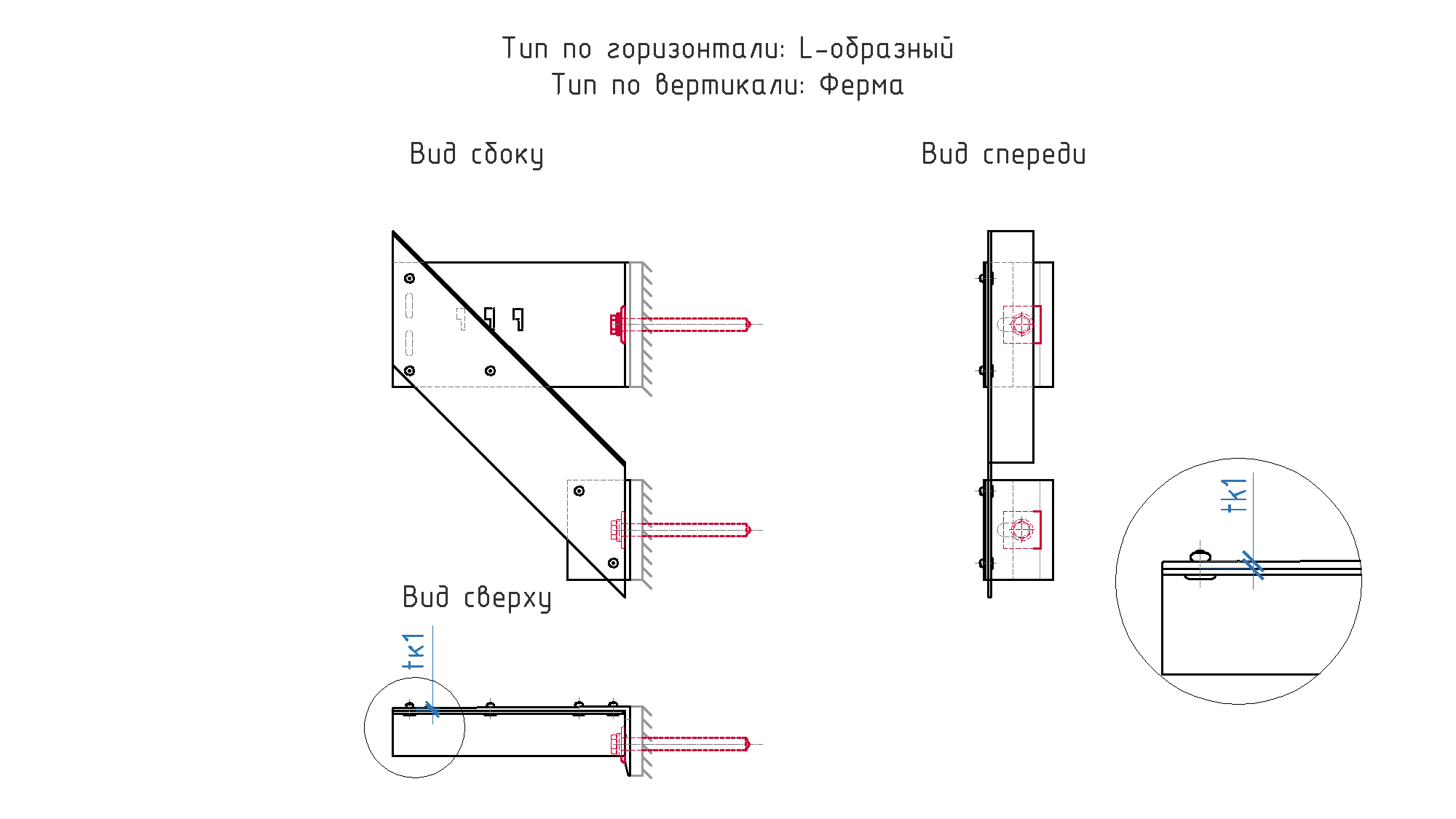

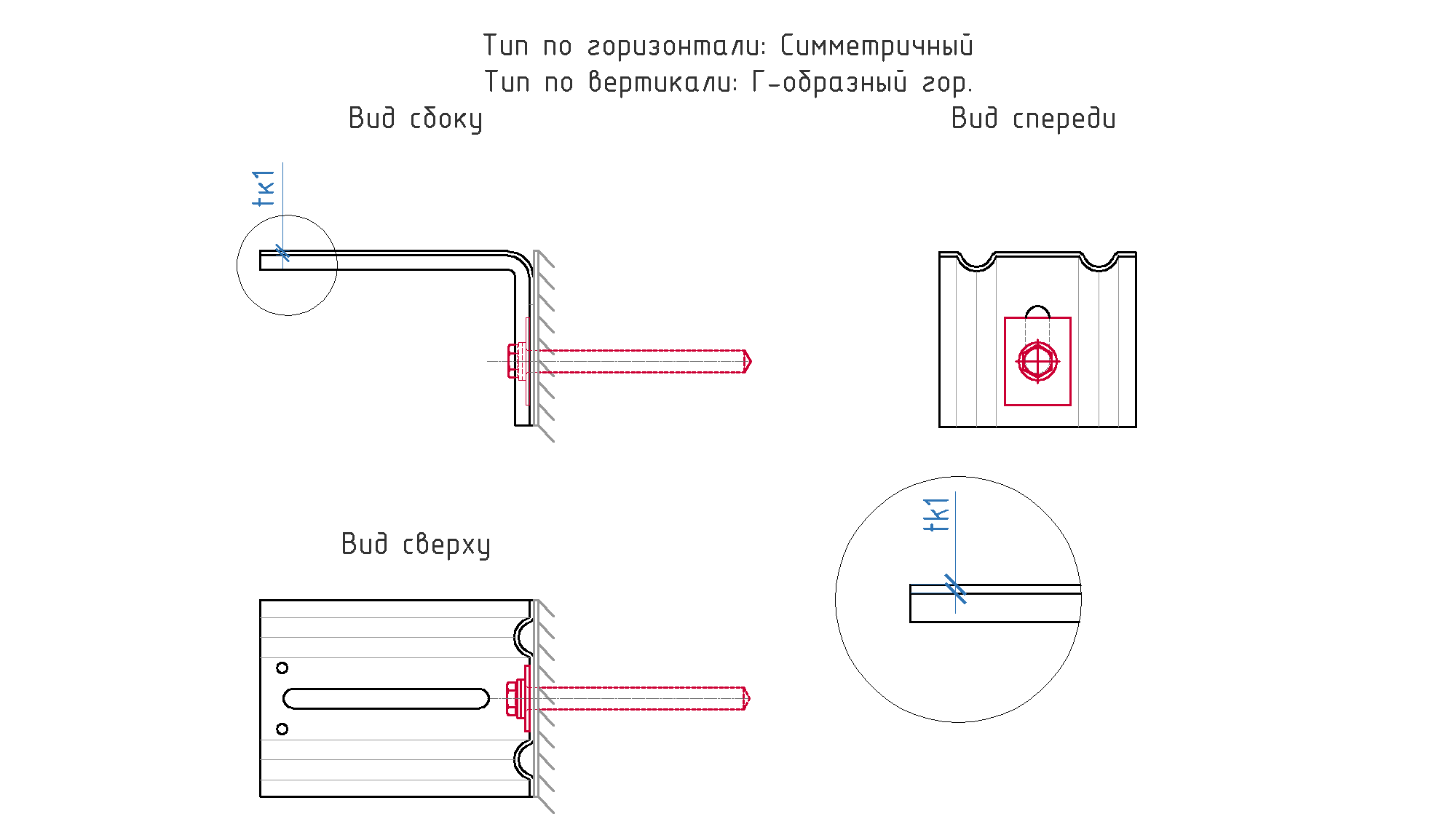

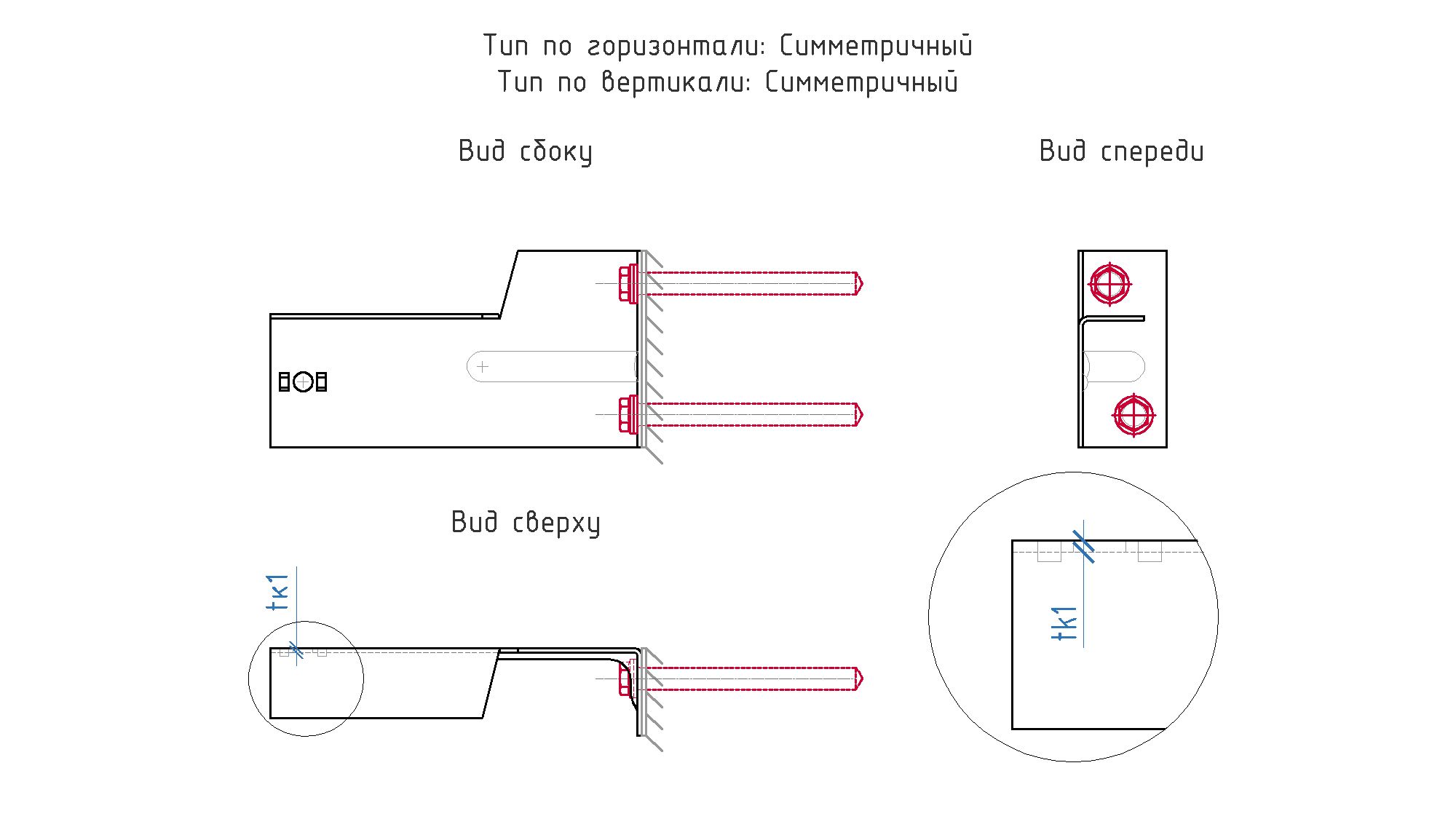

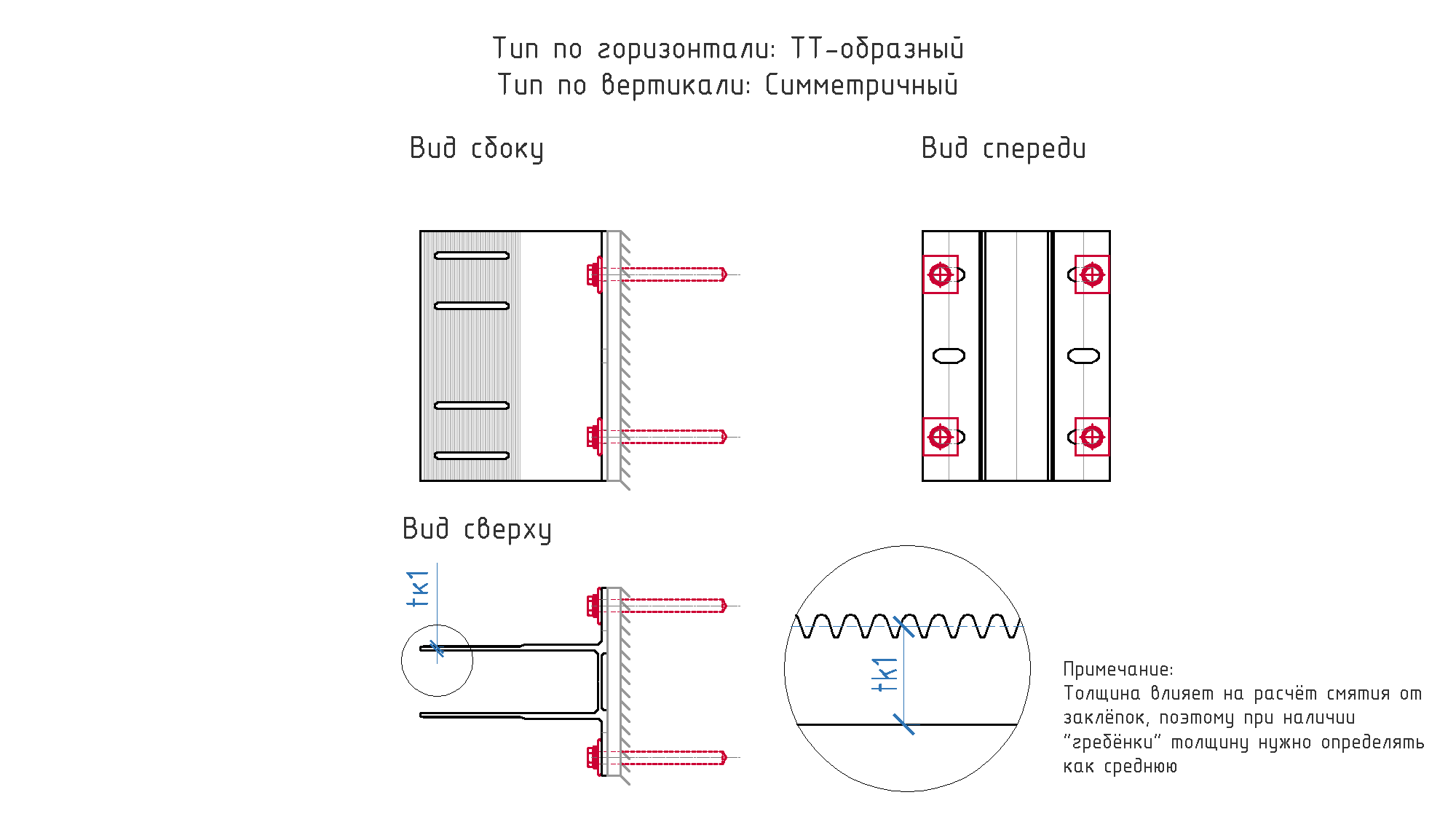

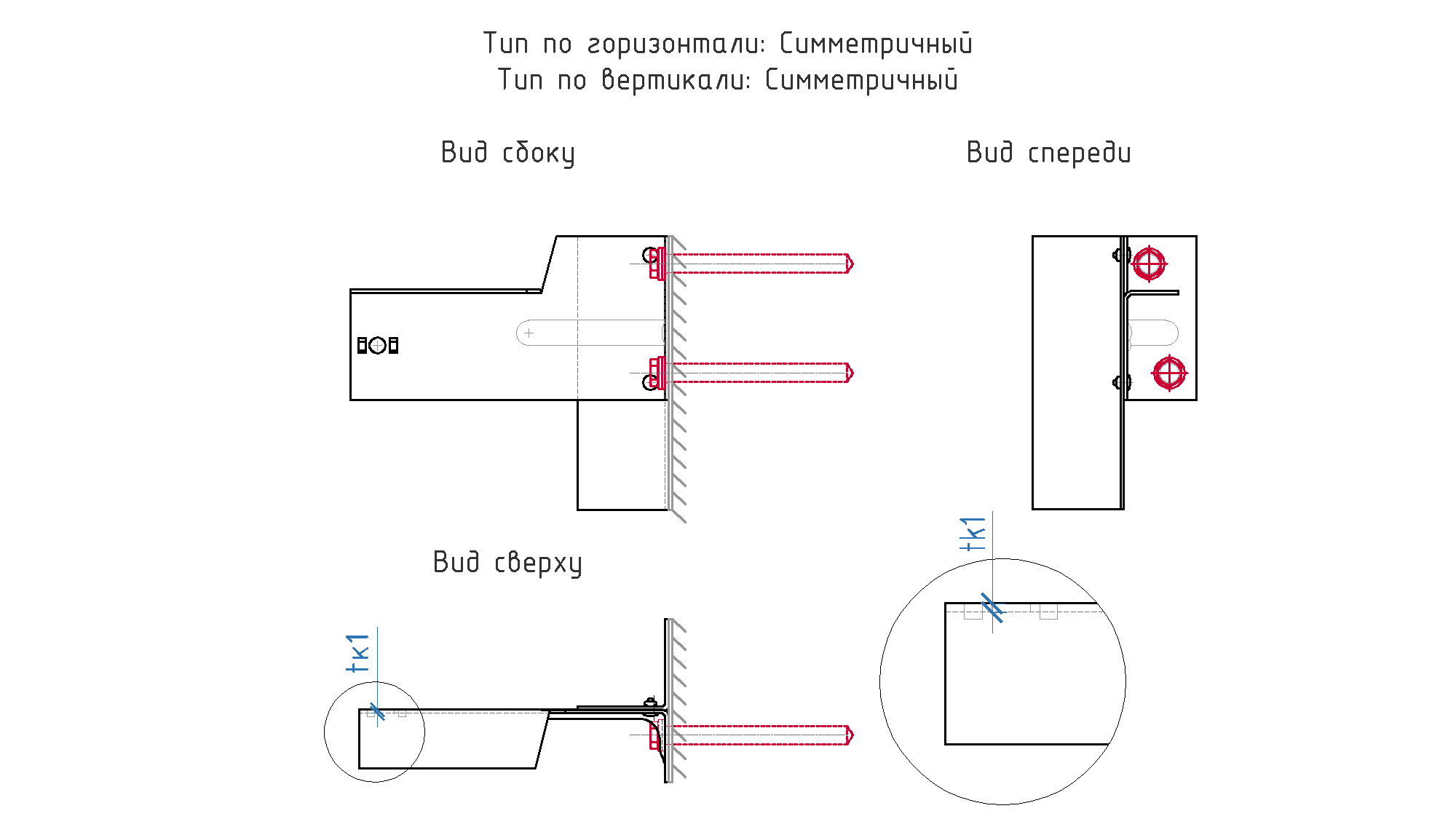

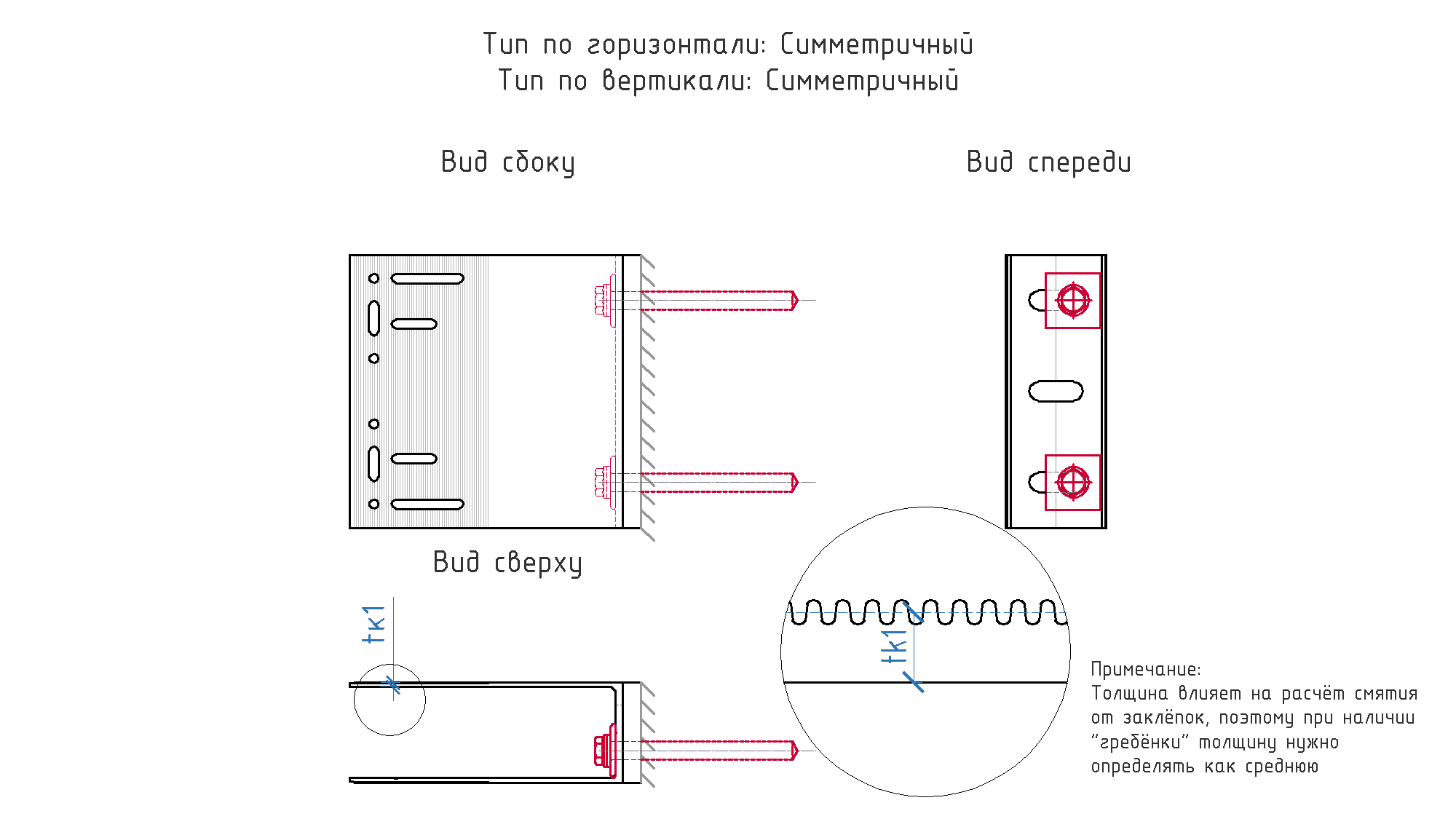

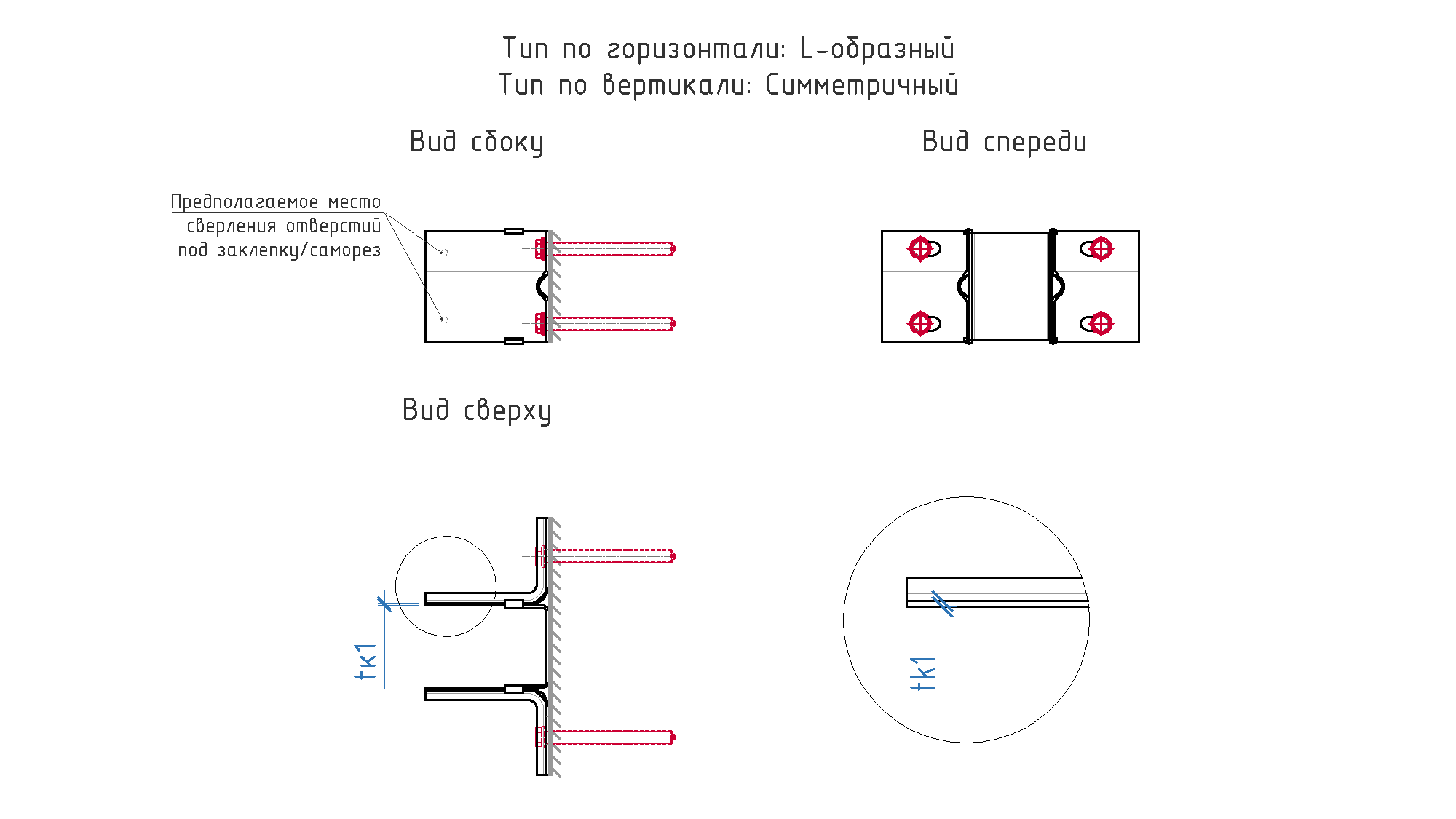

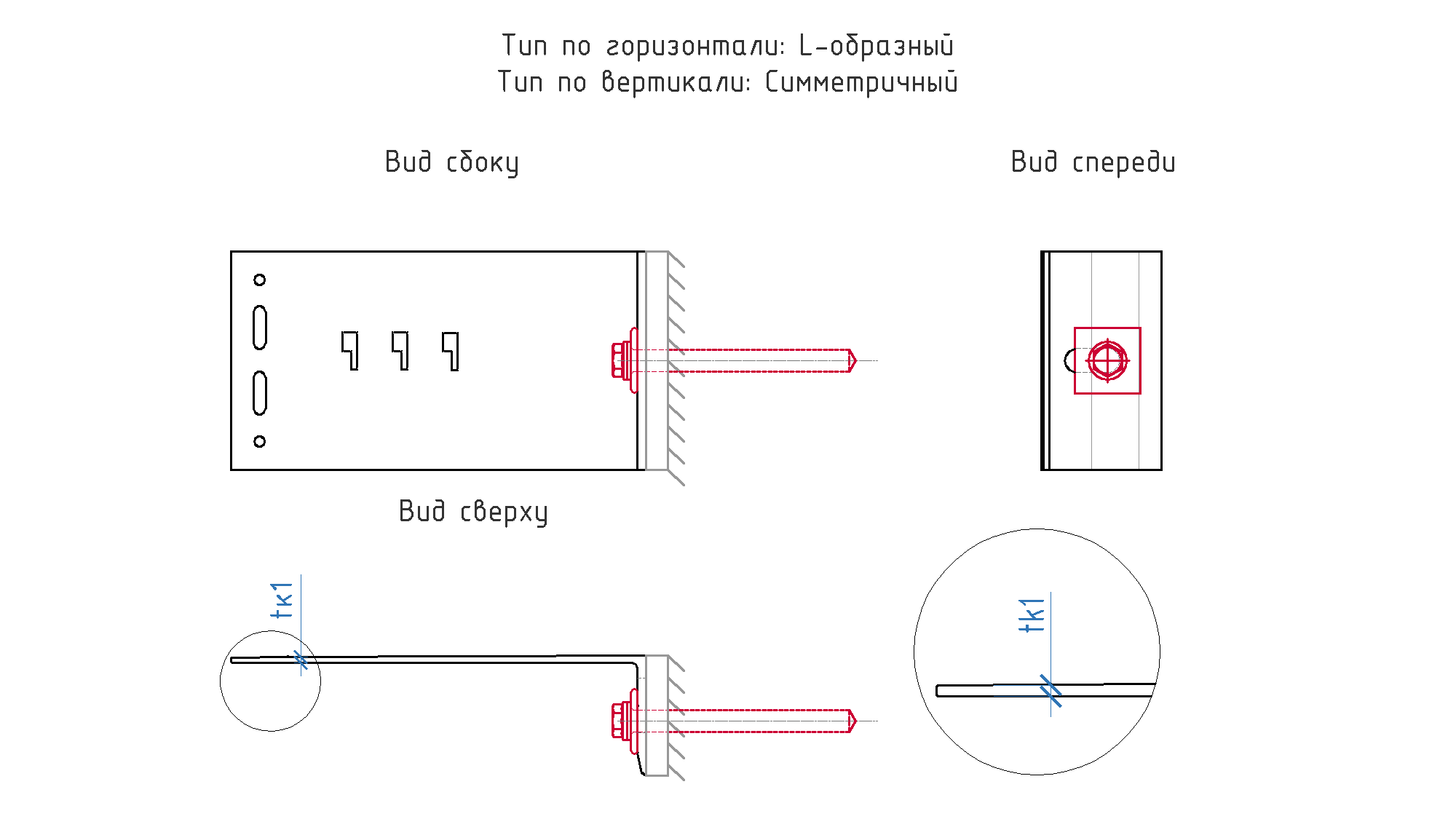

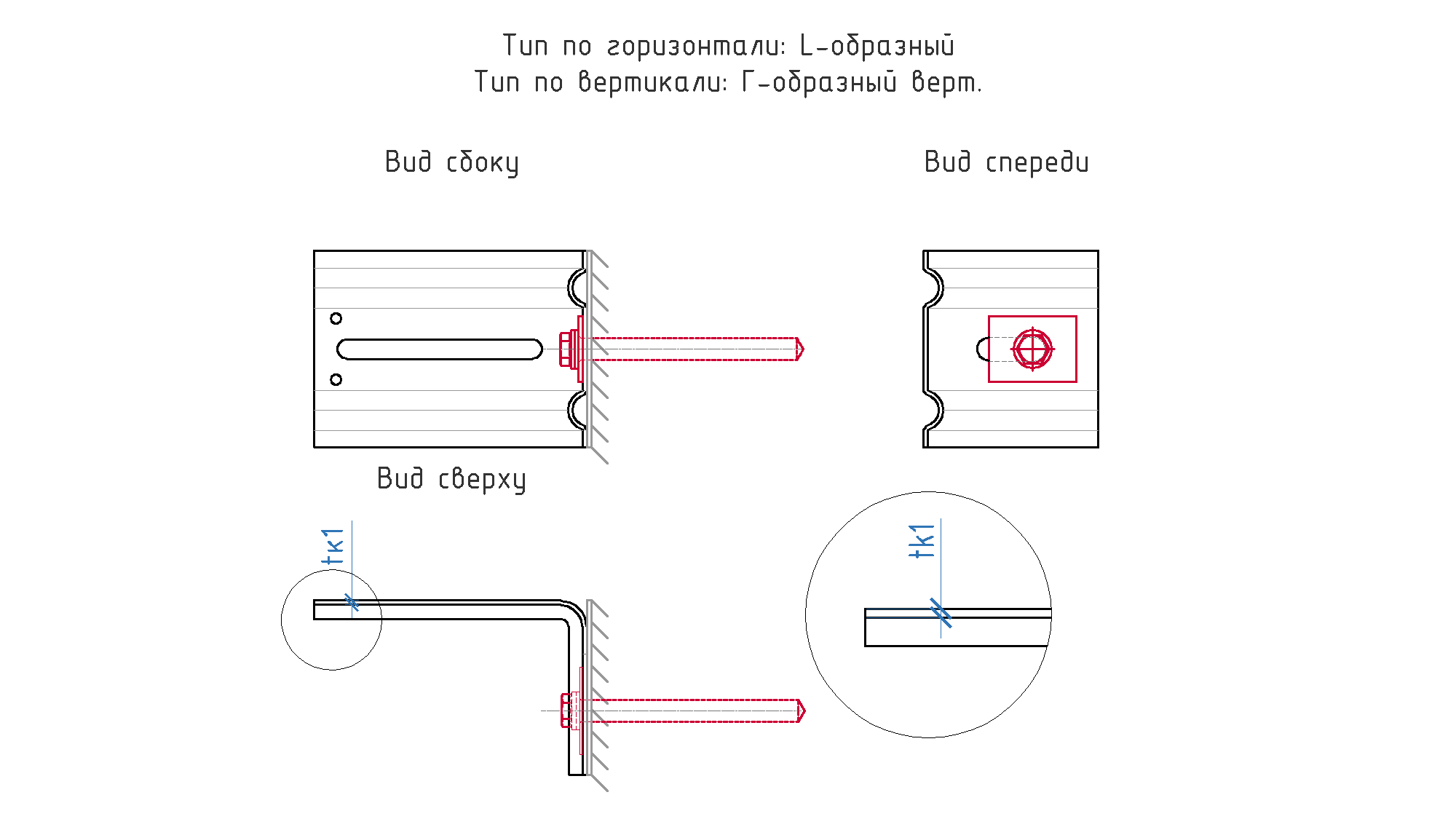

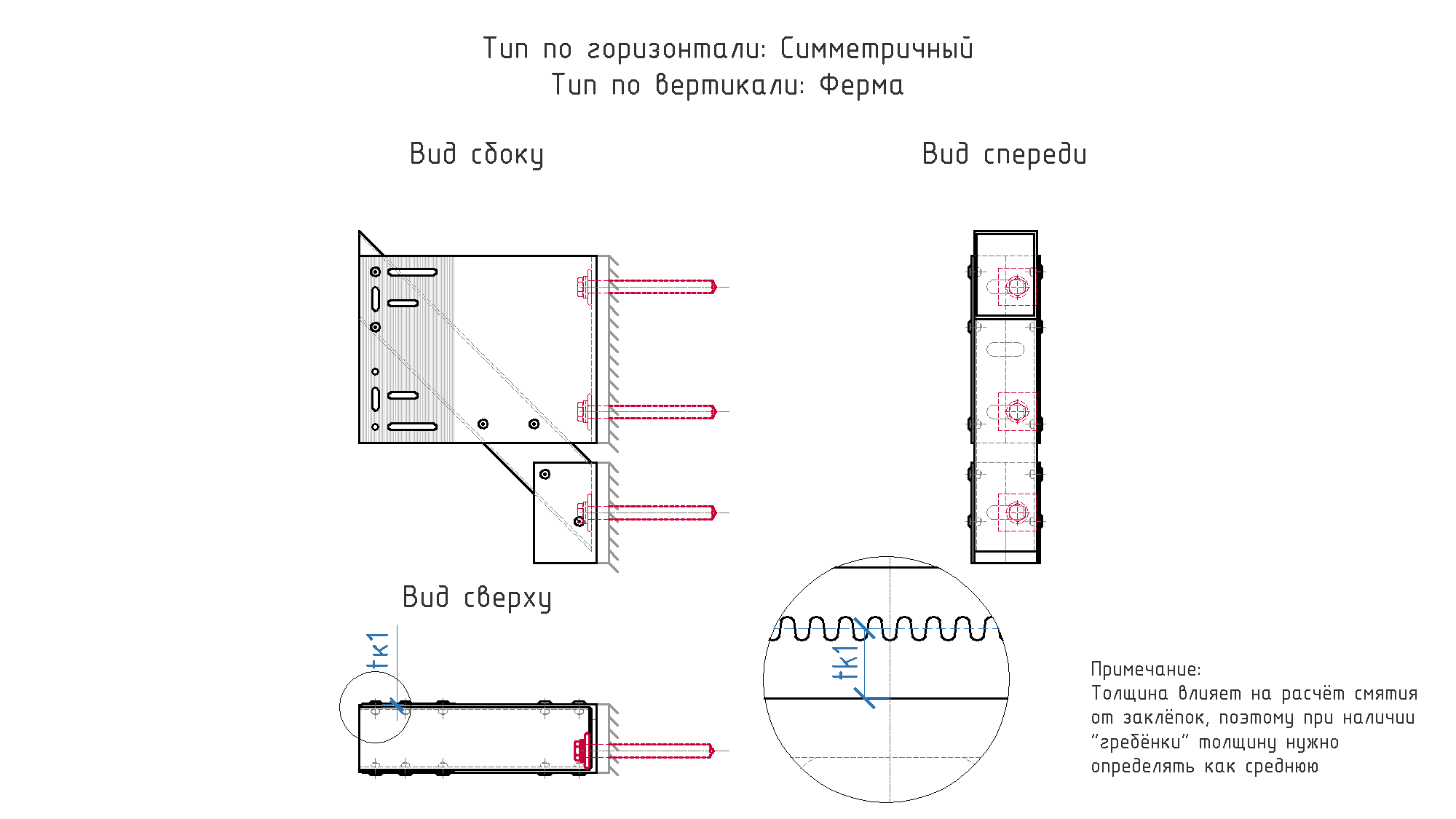

tк1, мм

Толщина консоли в сечении 1-1

---

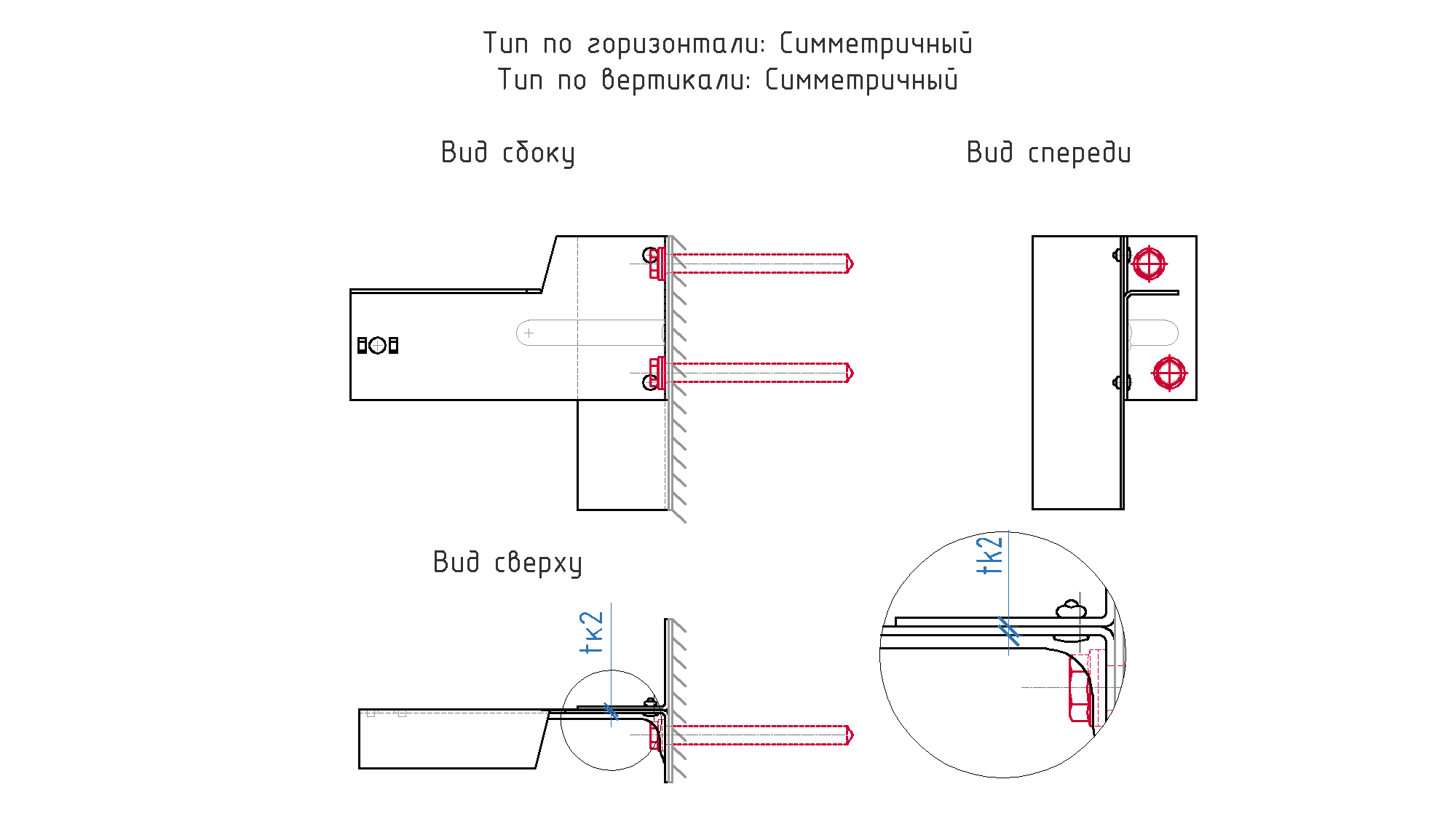

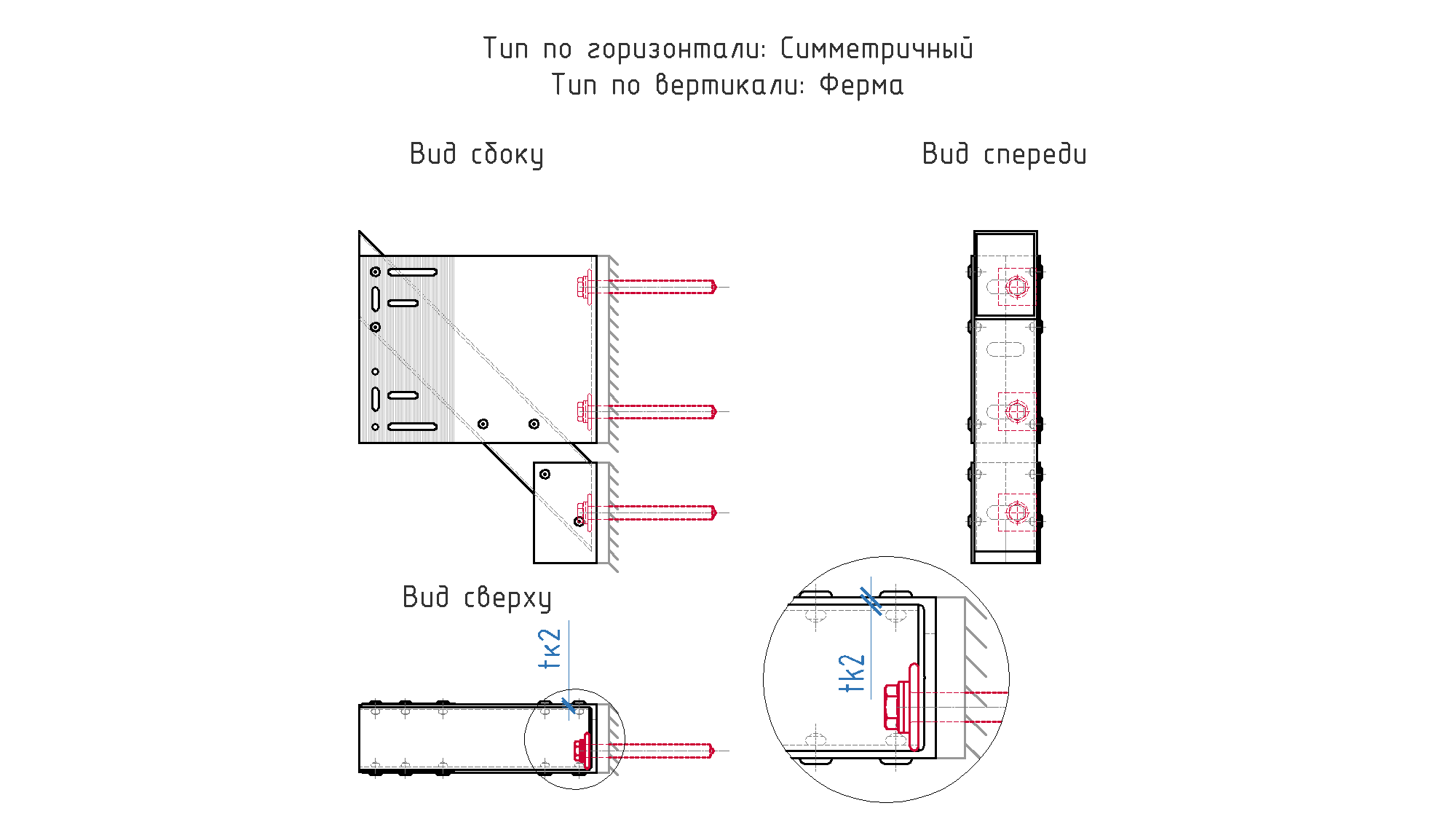

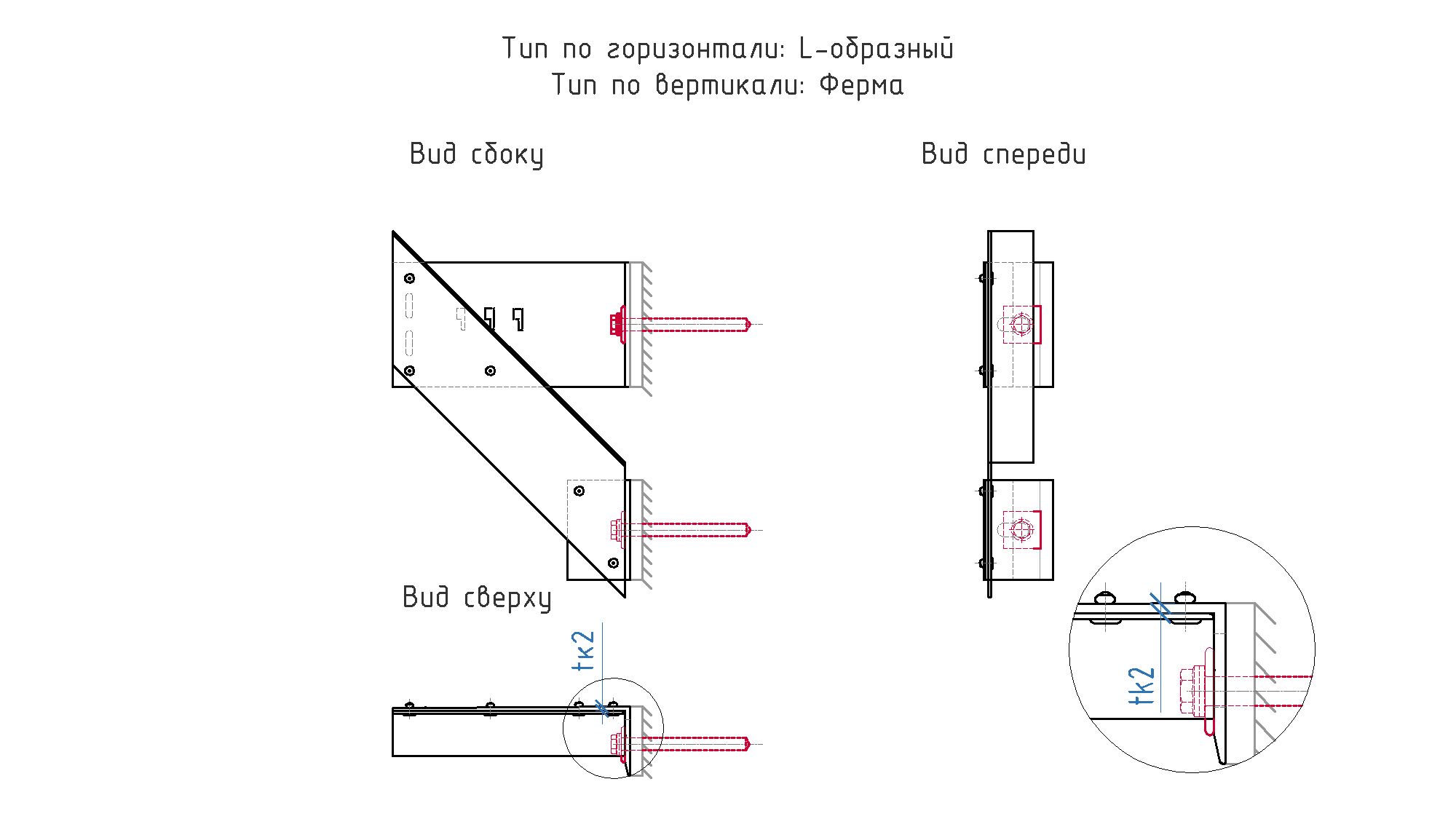

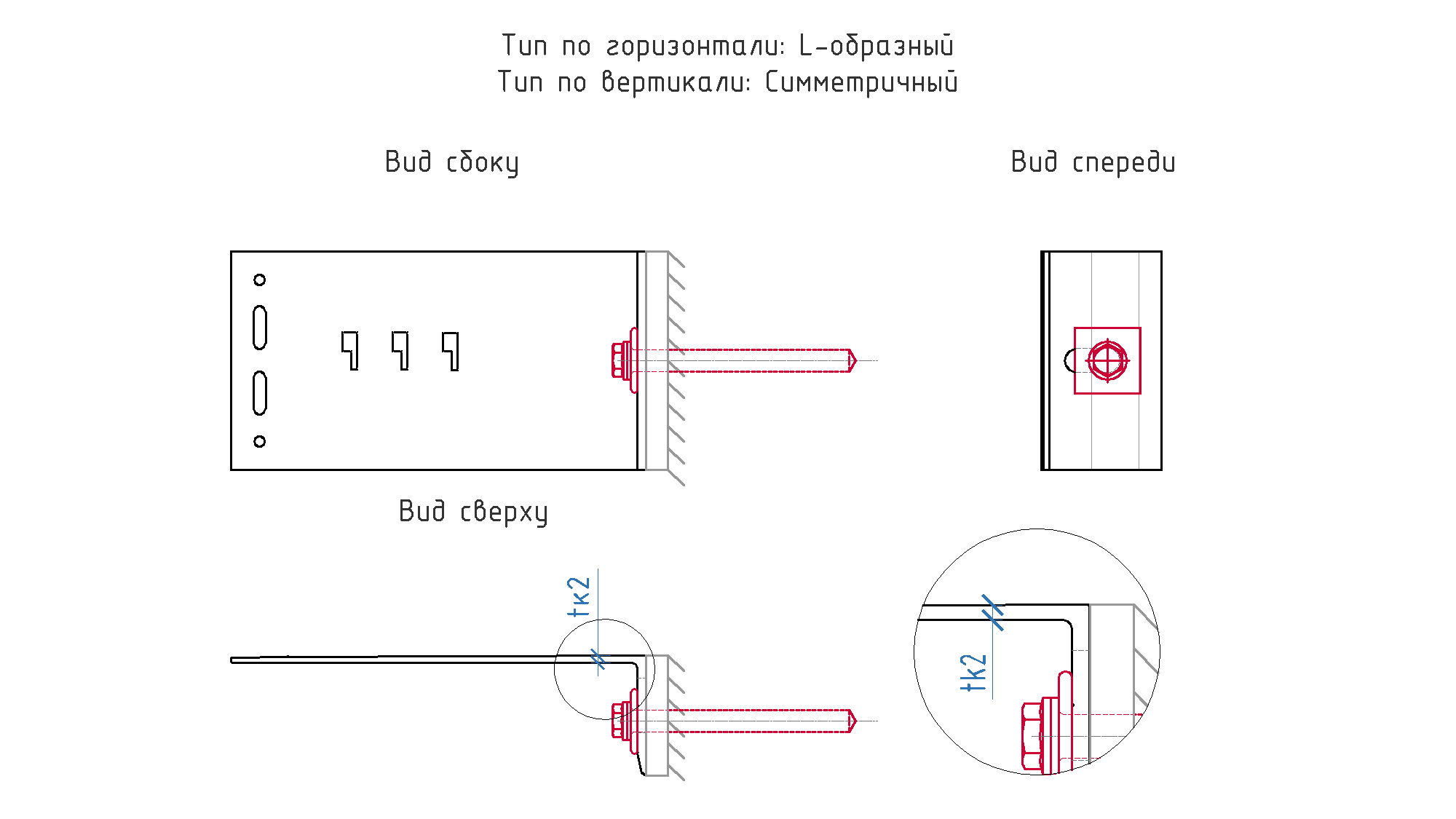

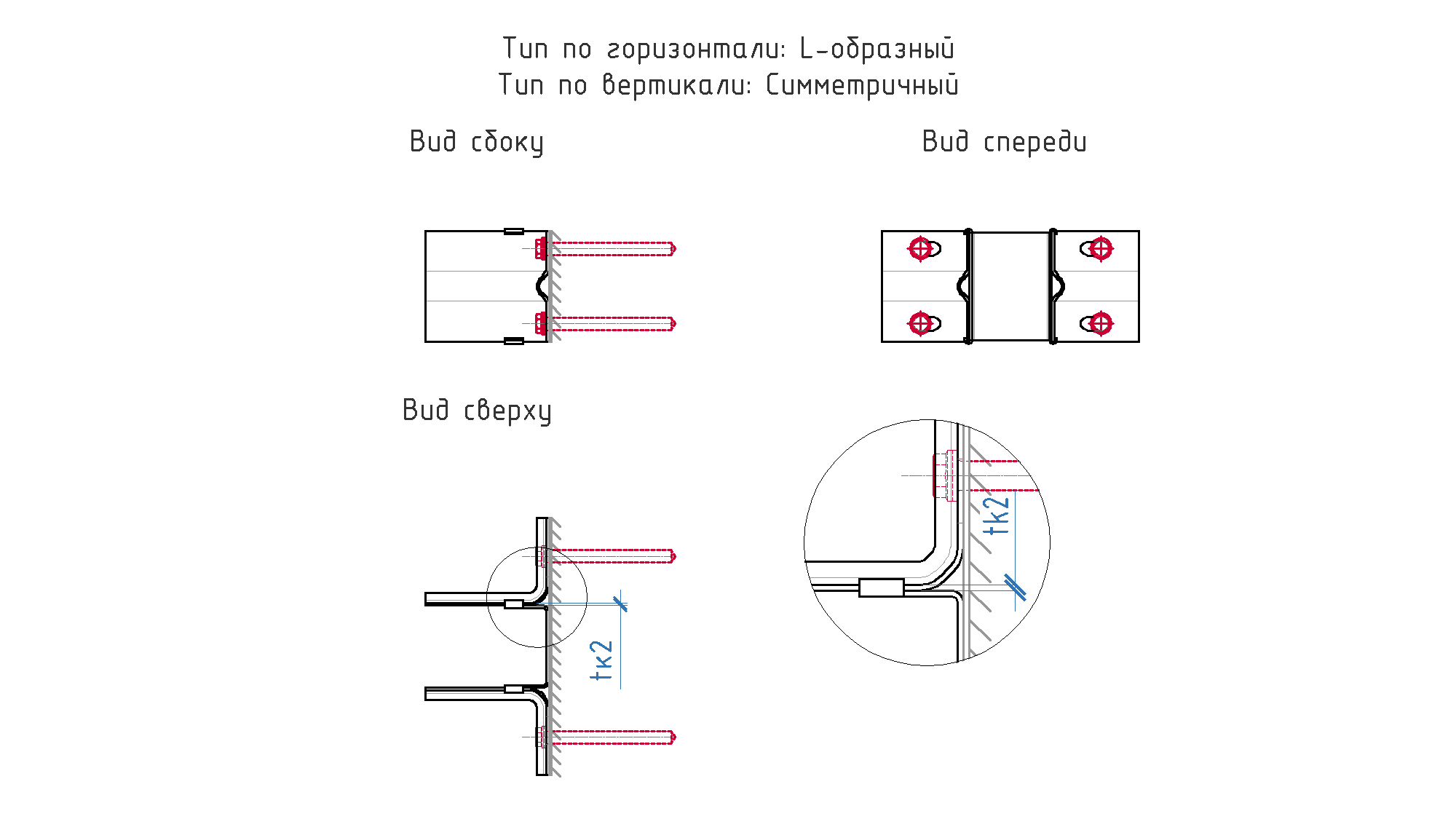

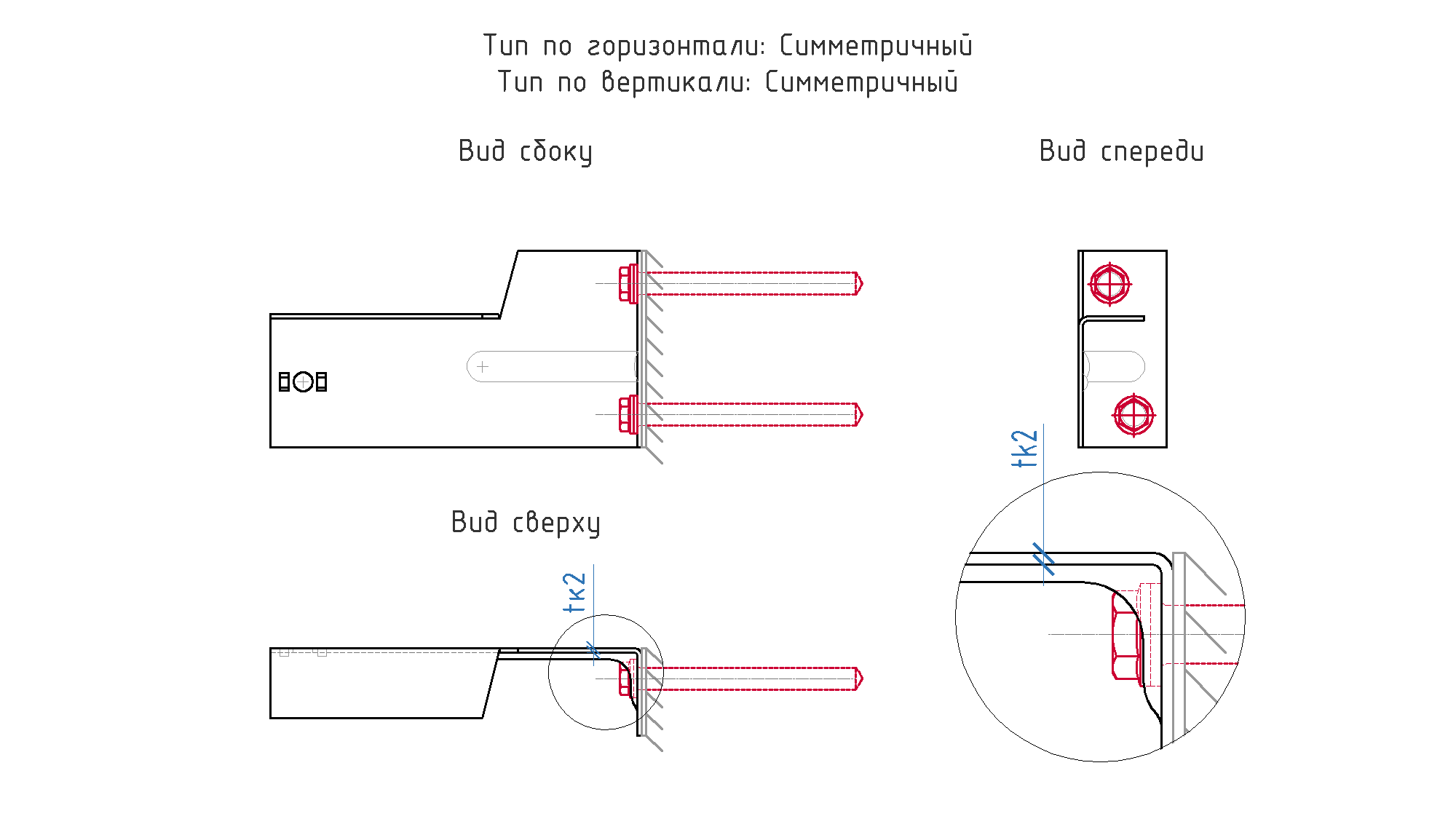

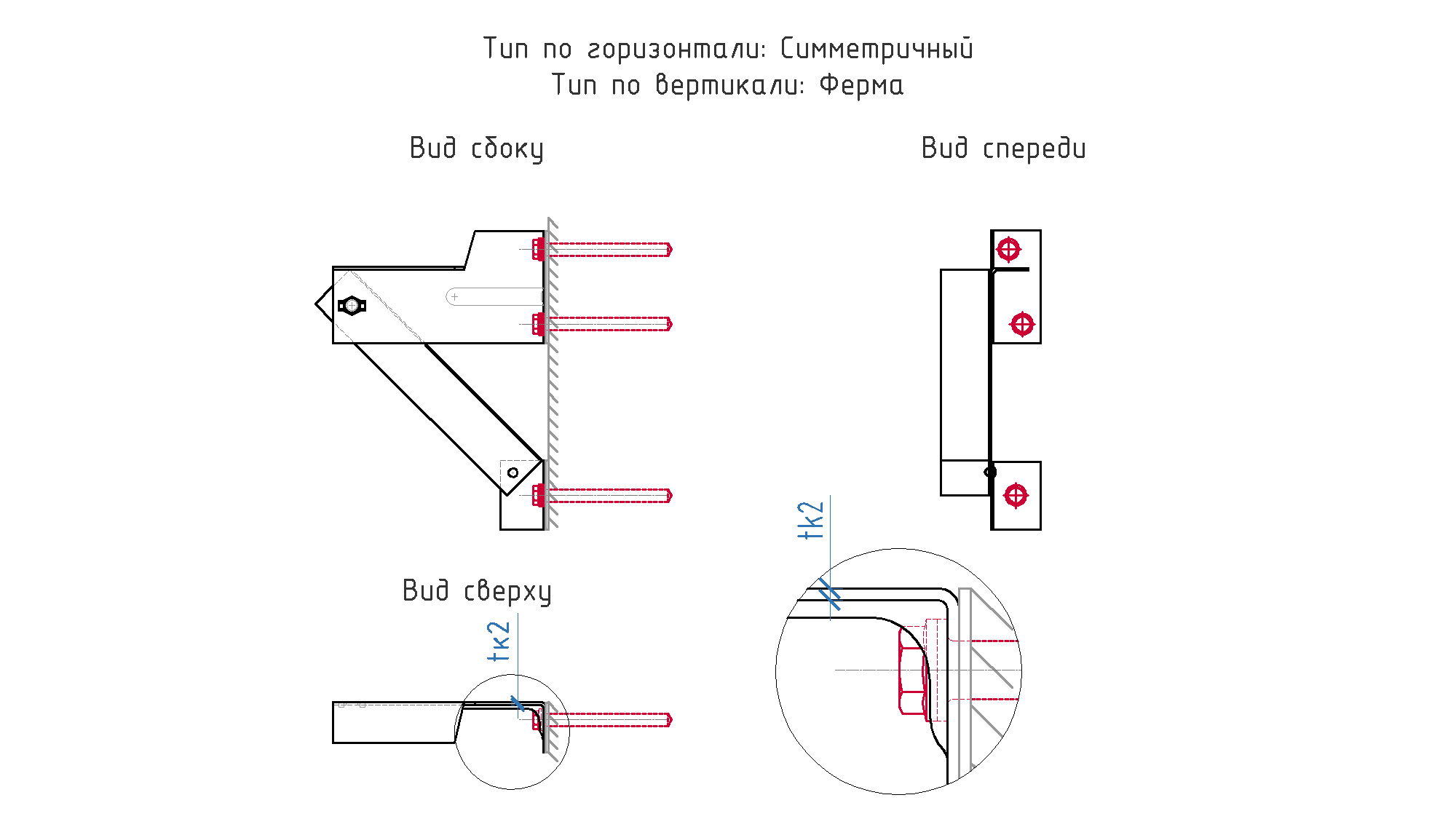

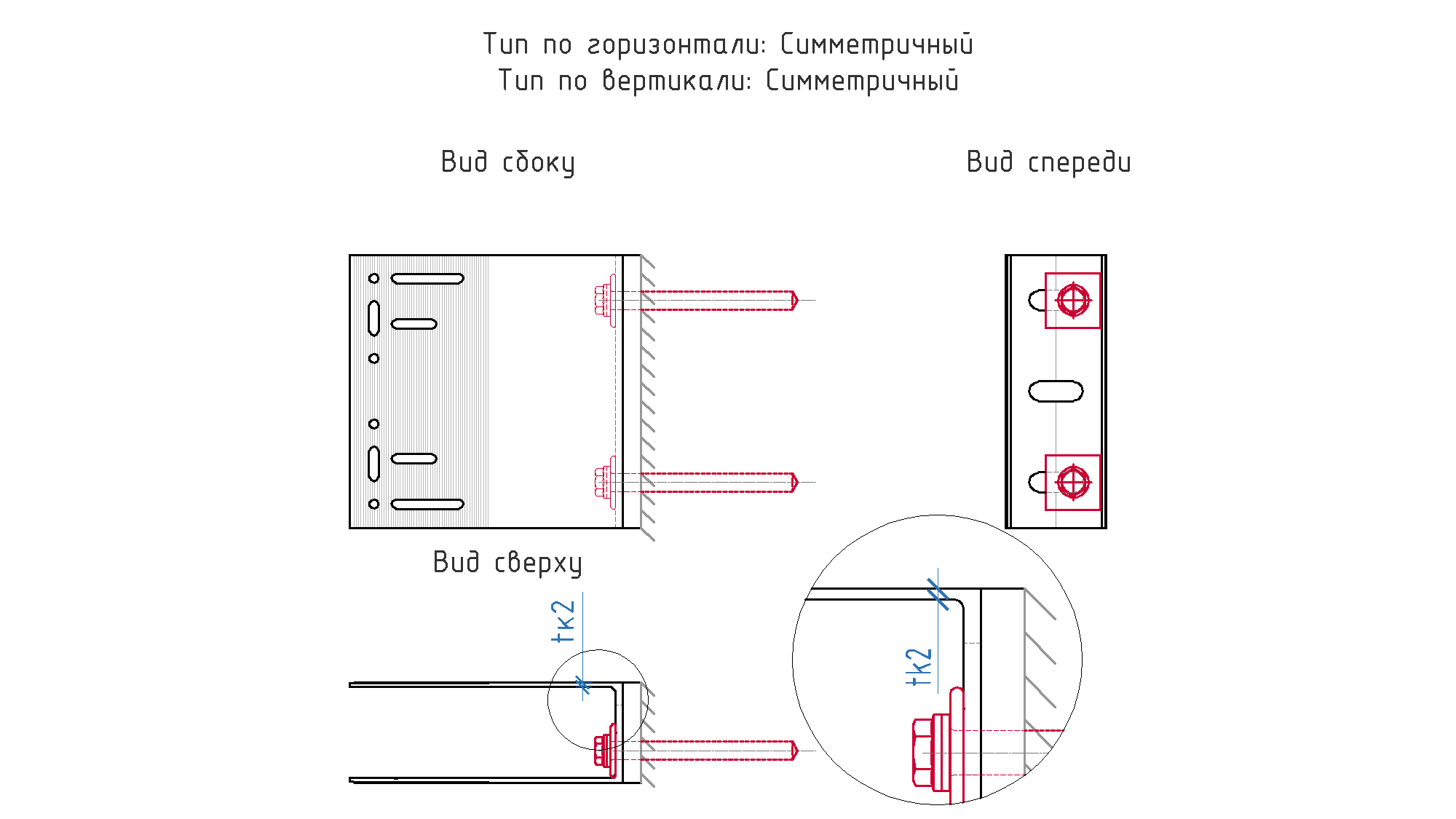

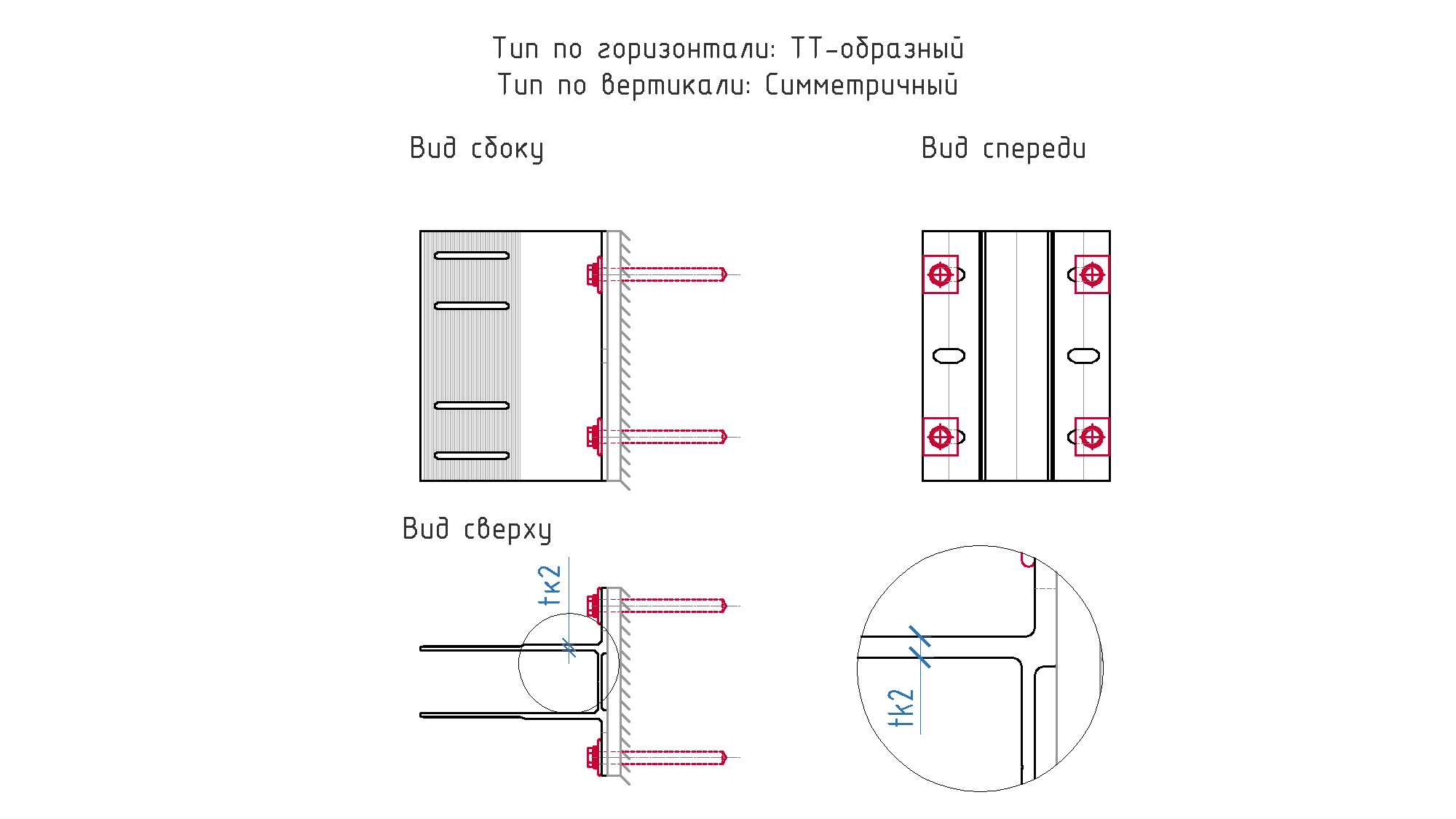

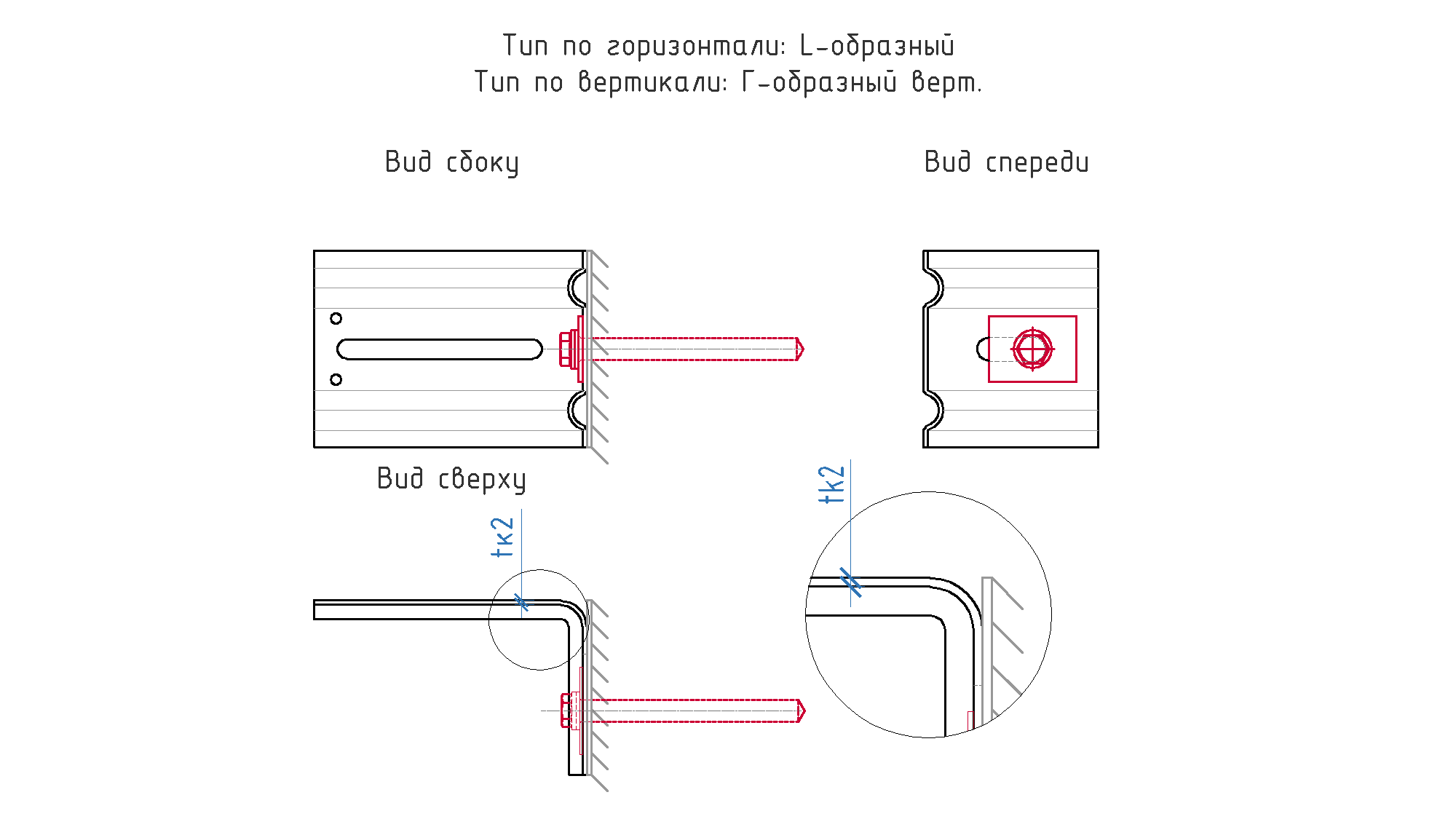

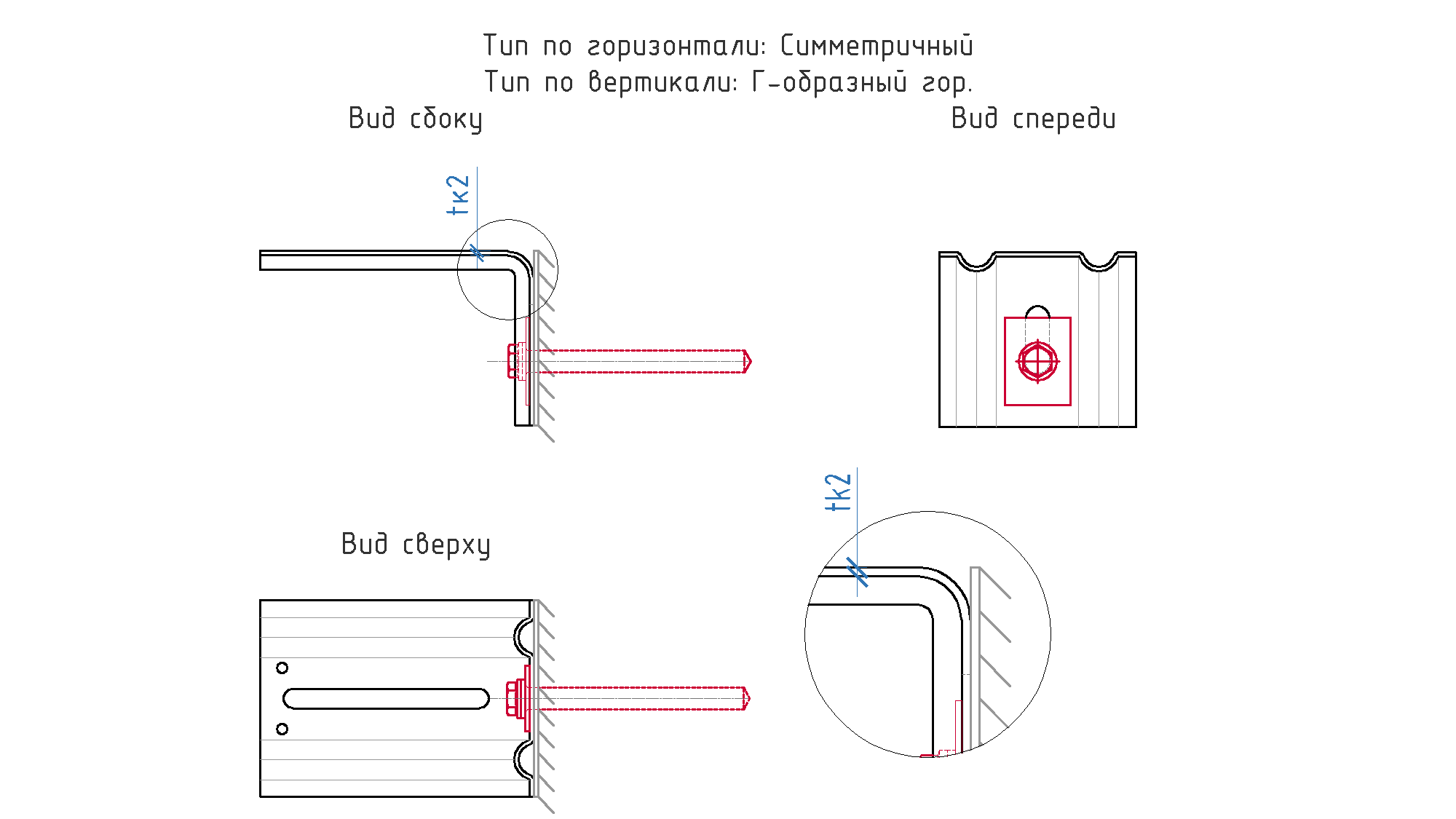

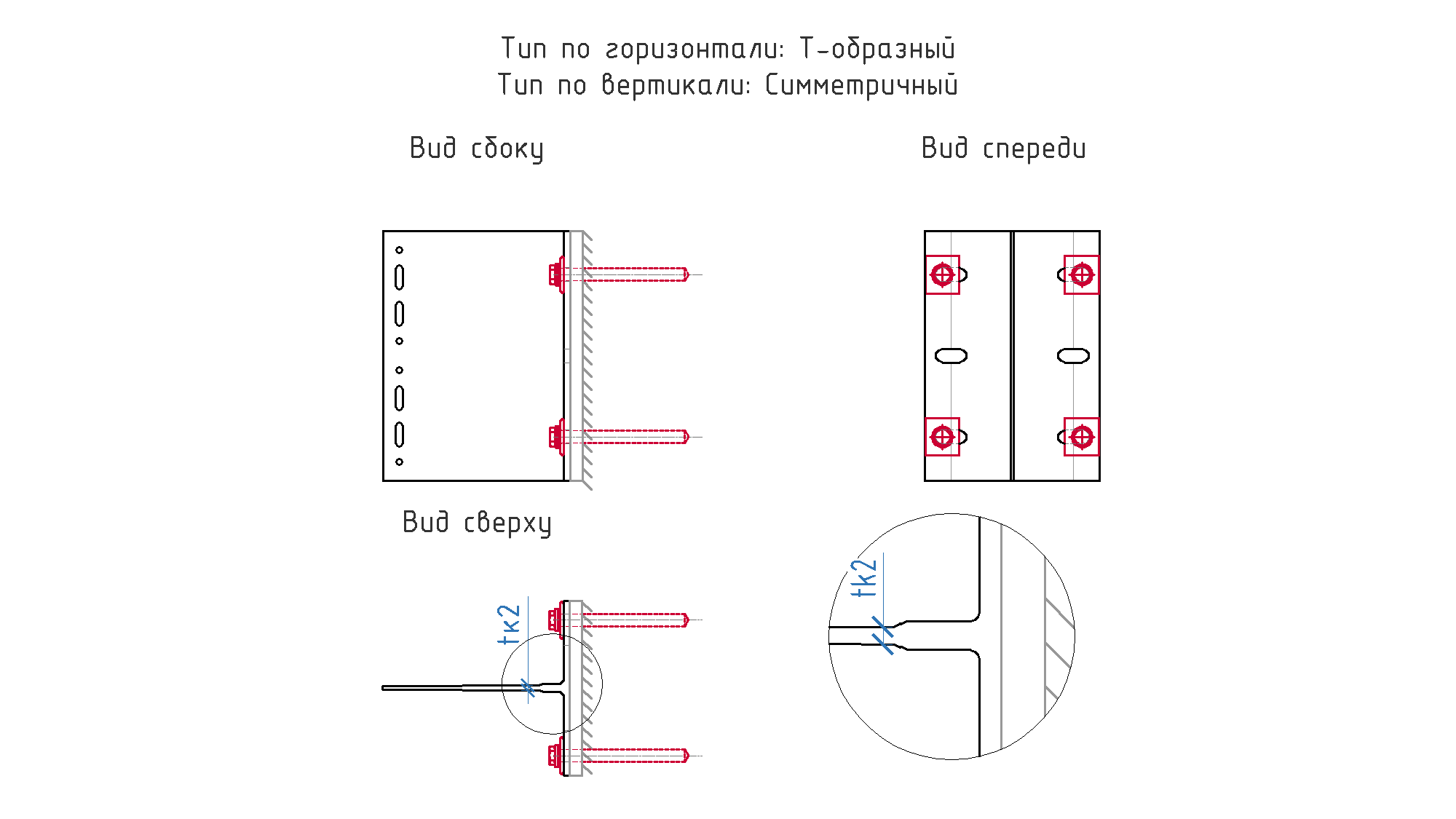

tк2, мм

Толщина консоли в сечении 2-2

---

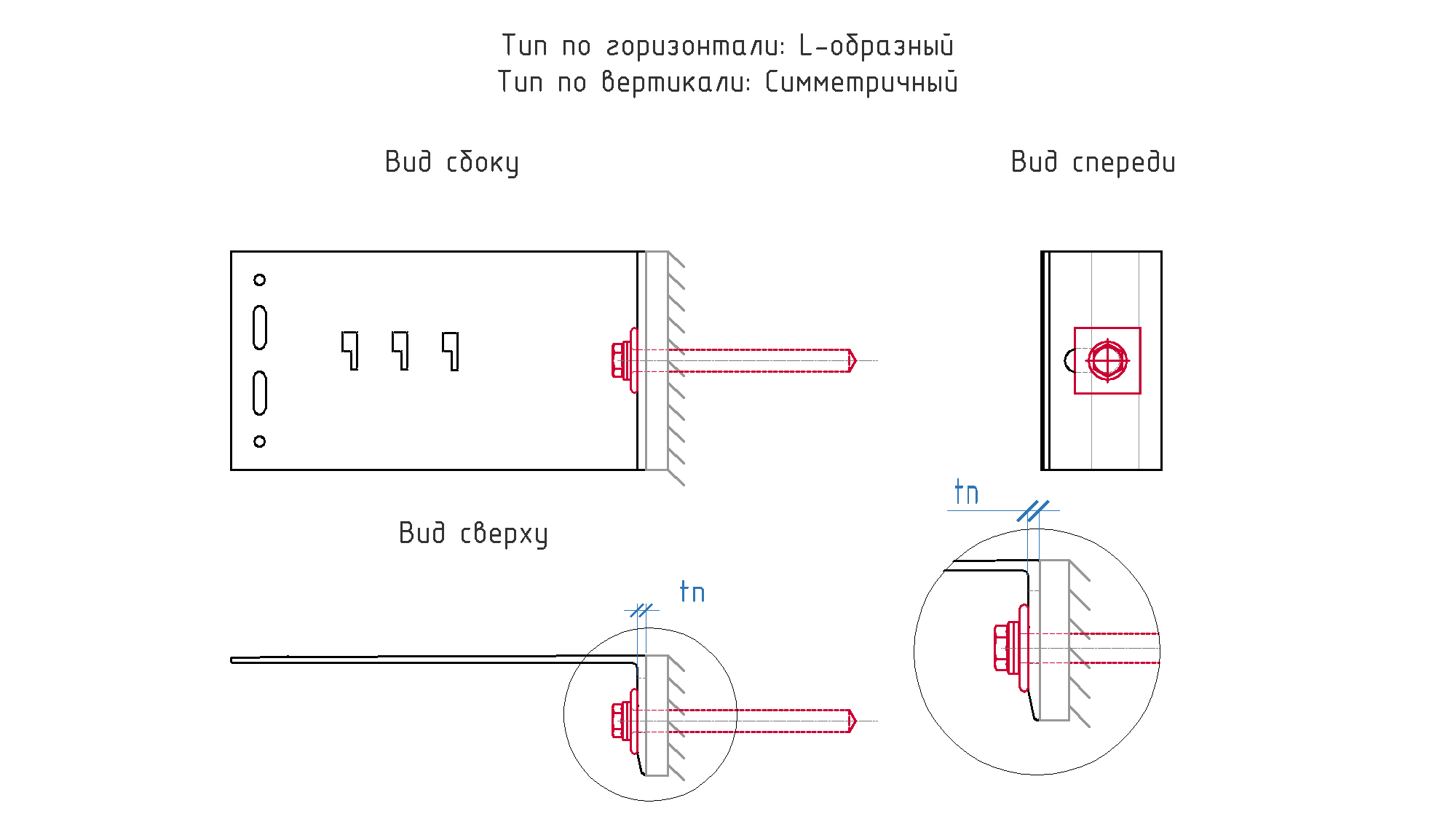

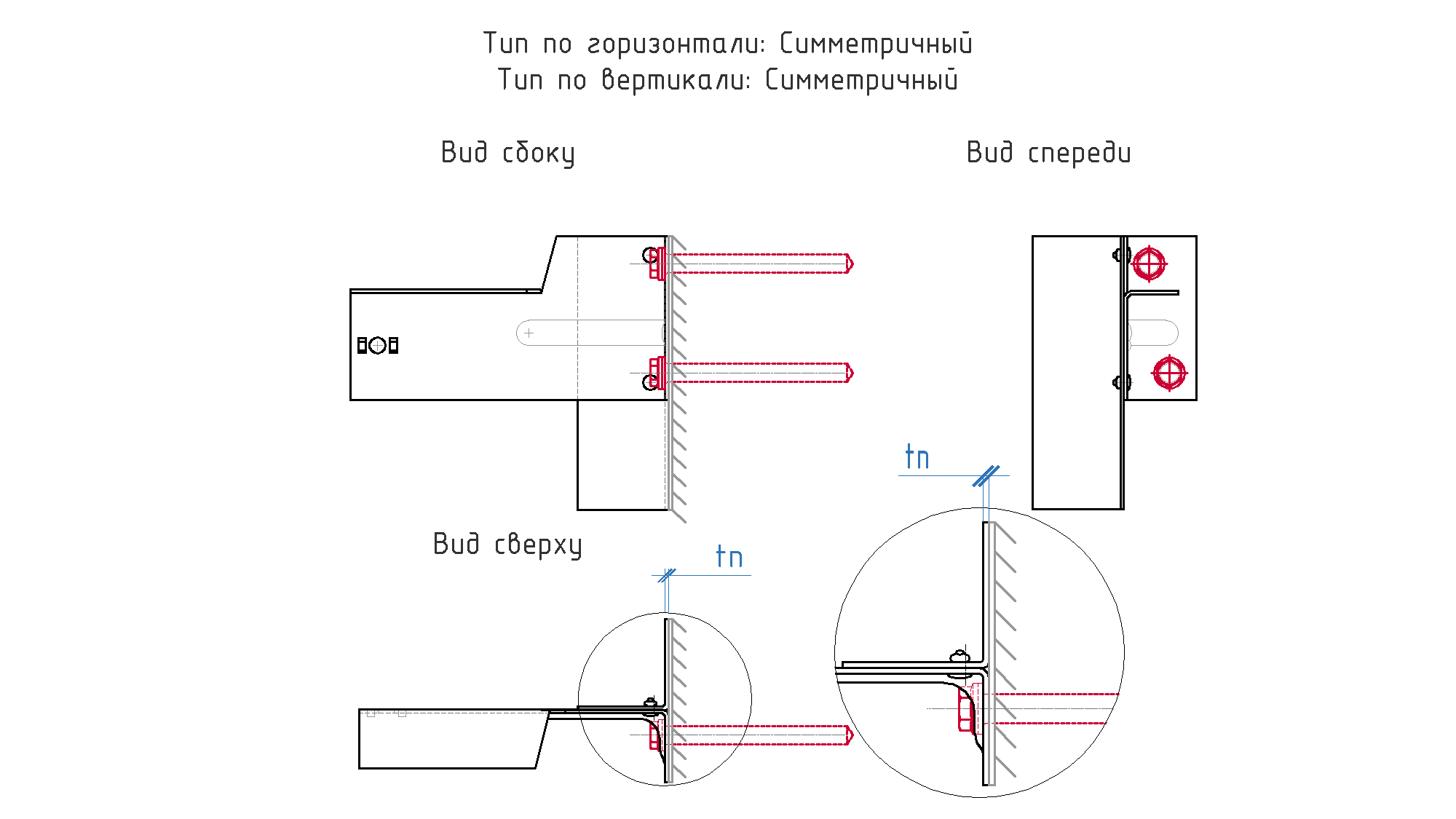

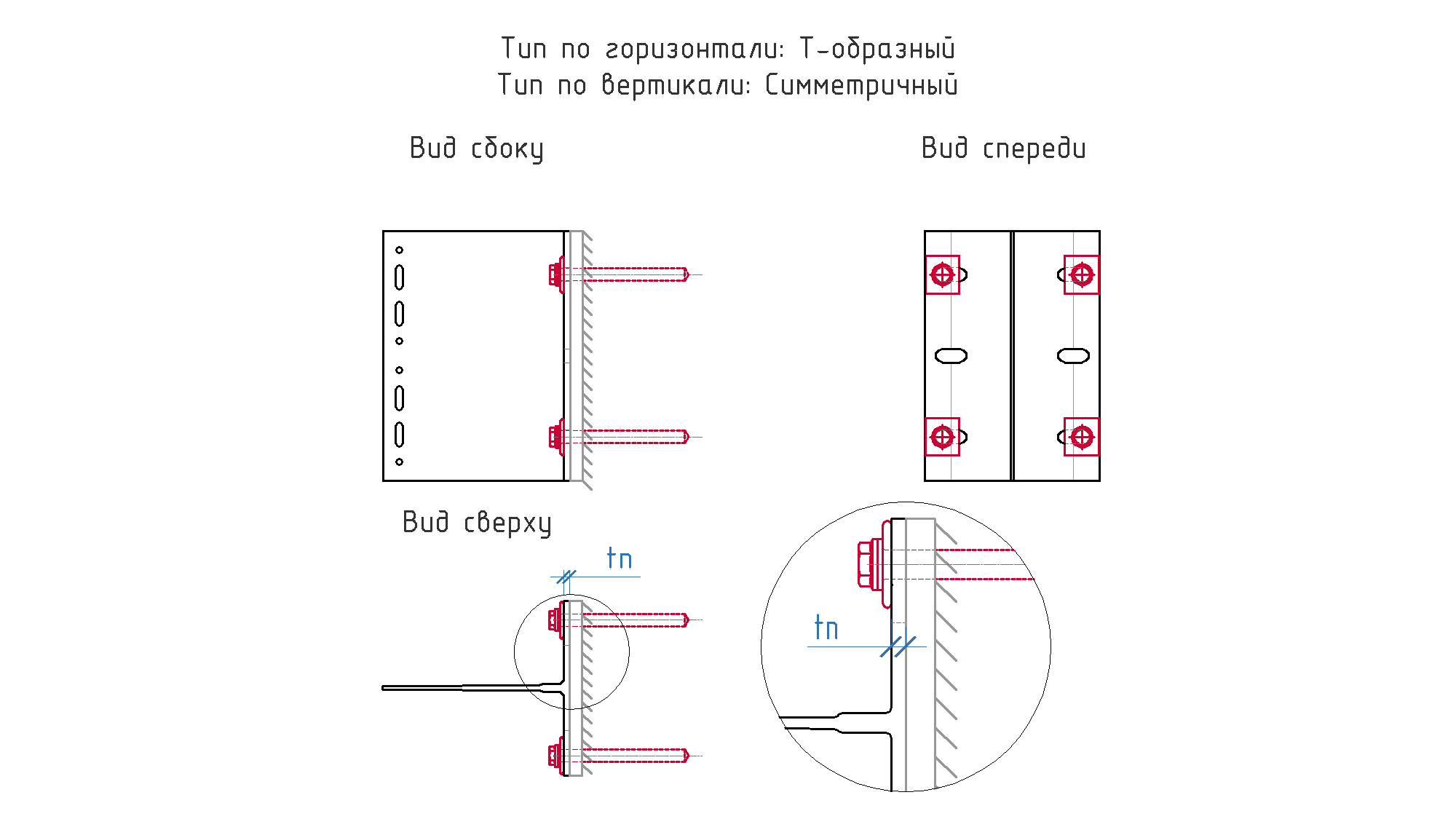

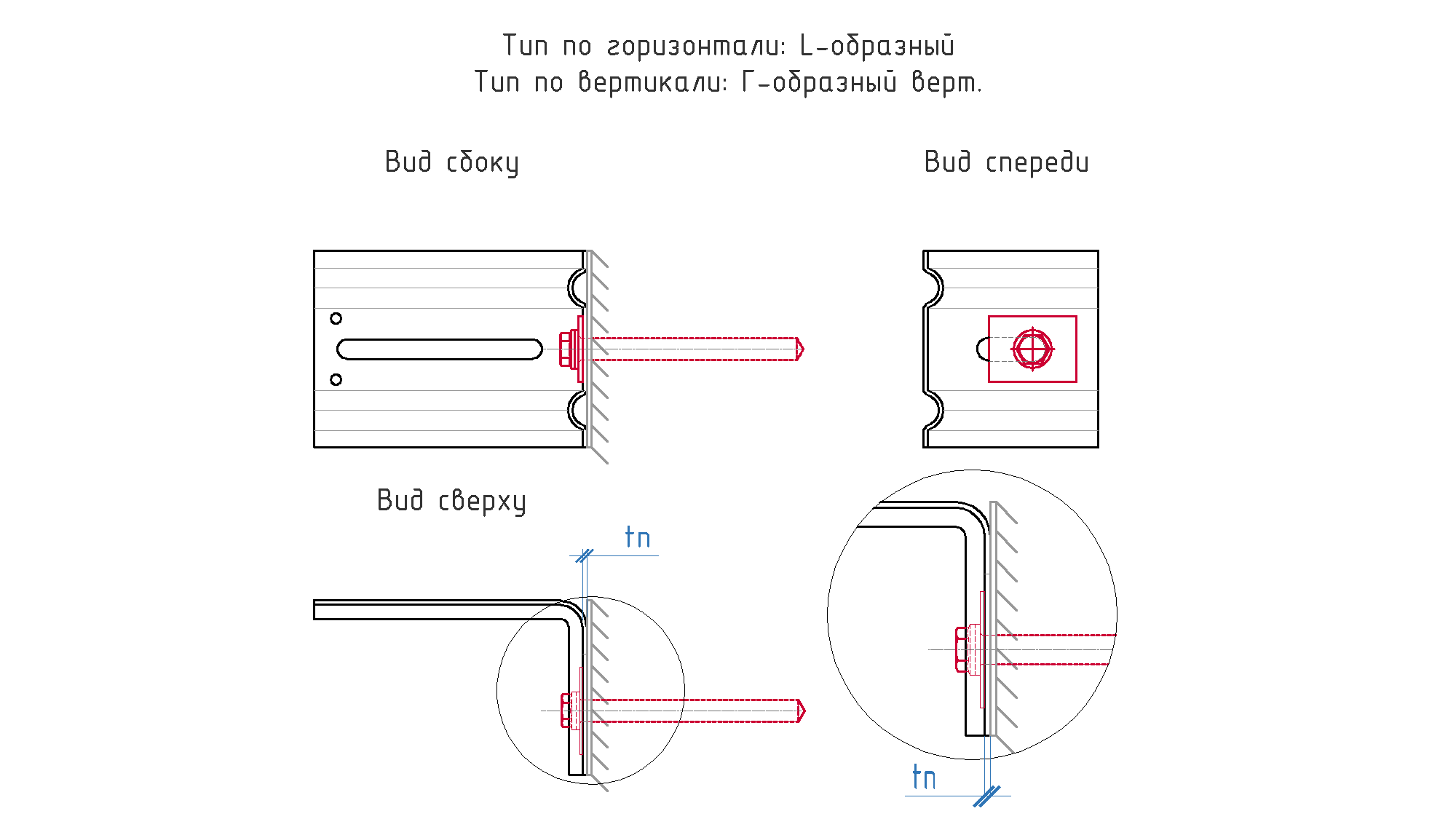

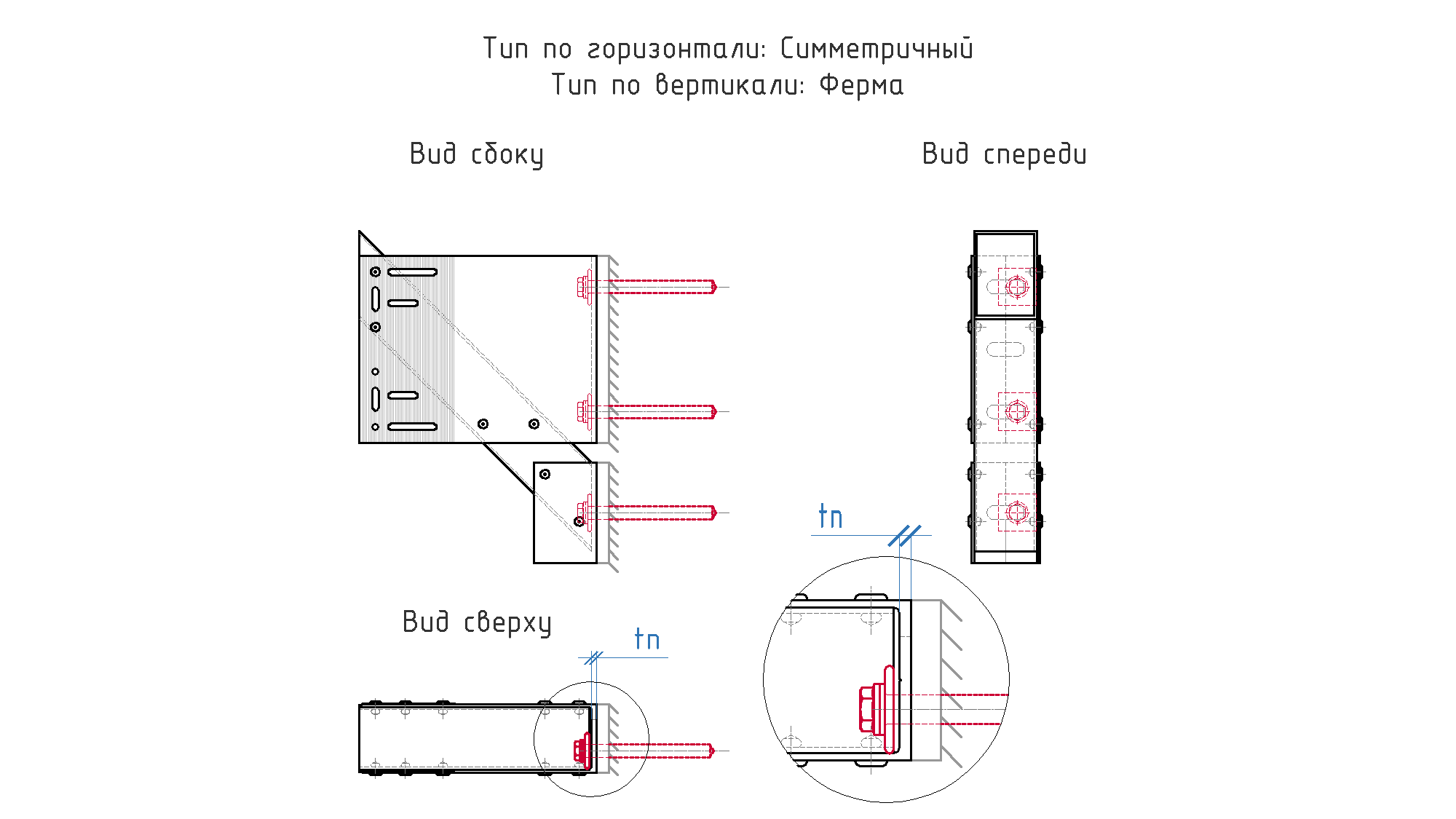

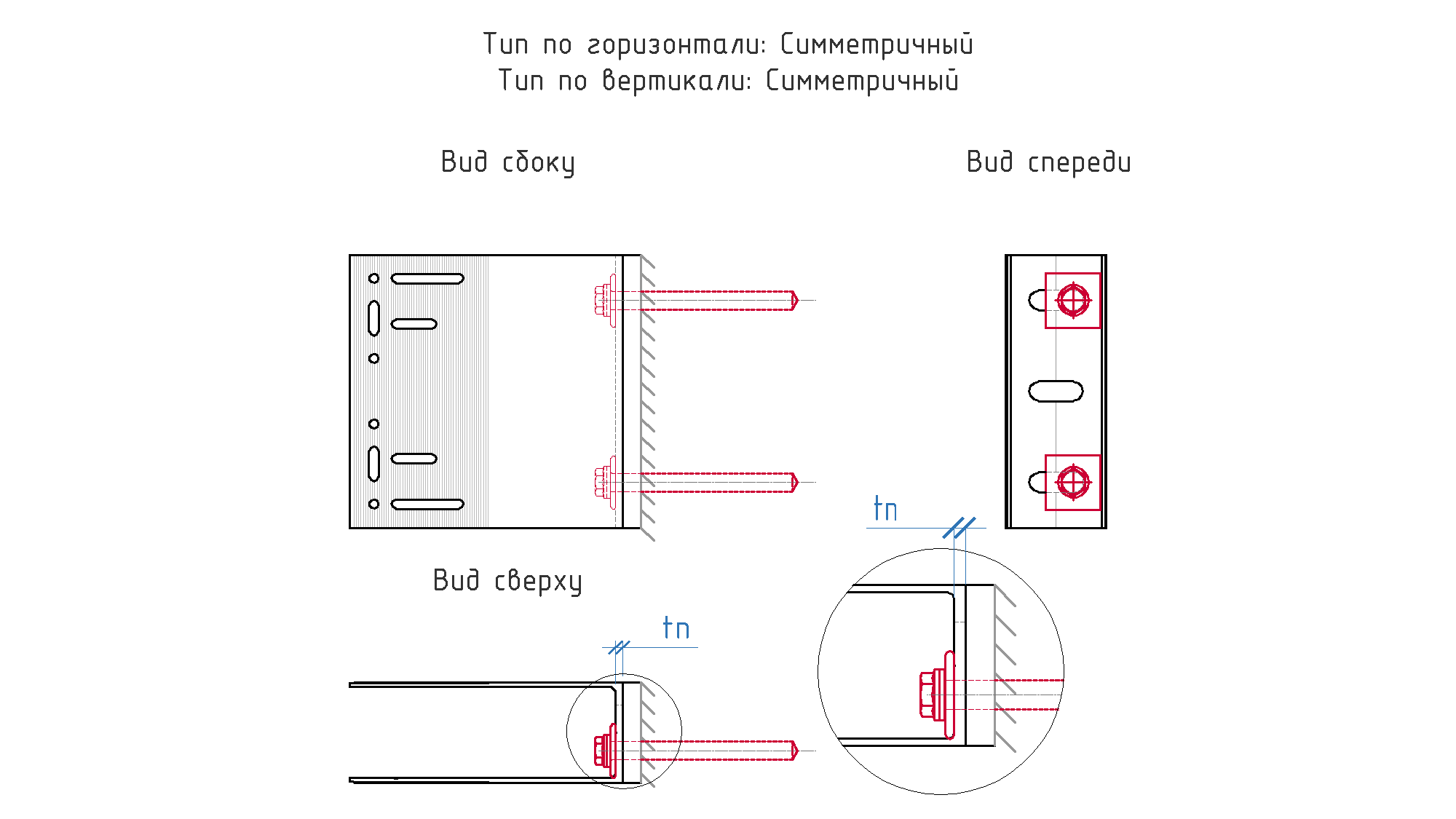

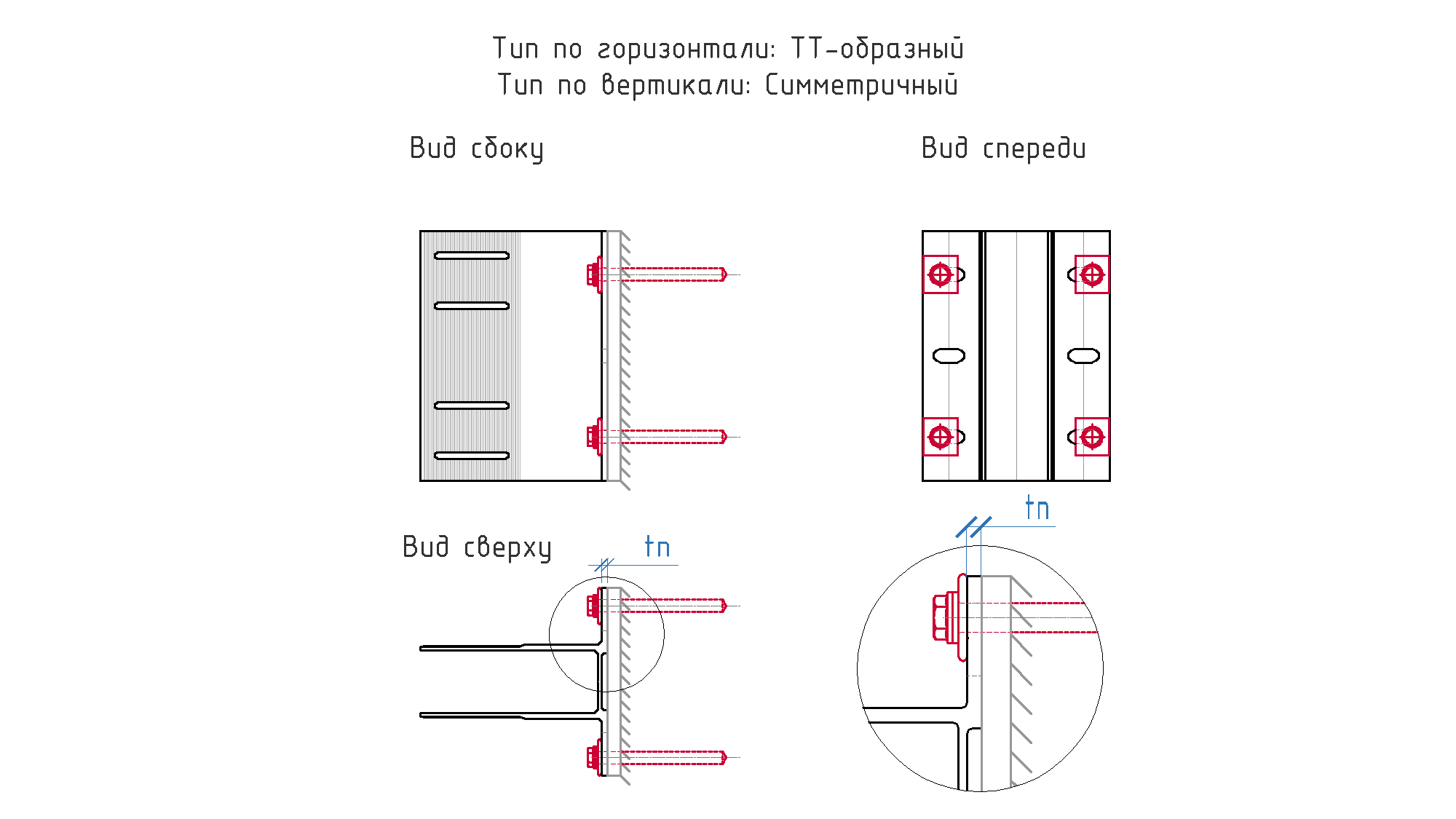

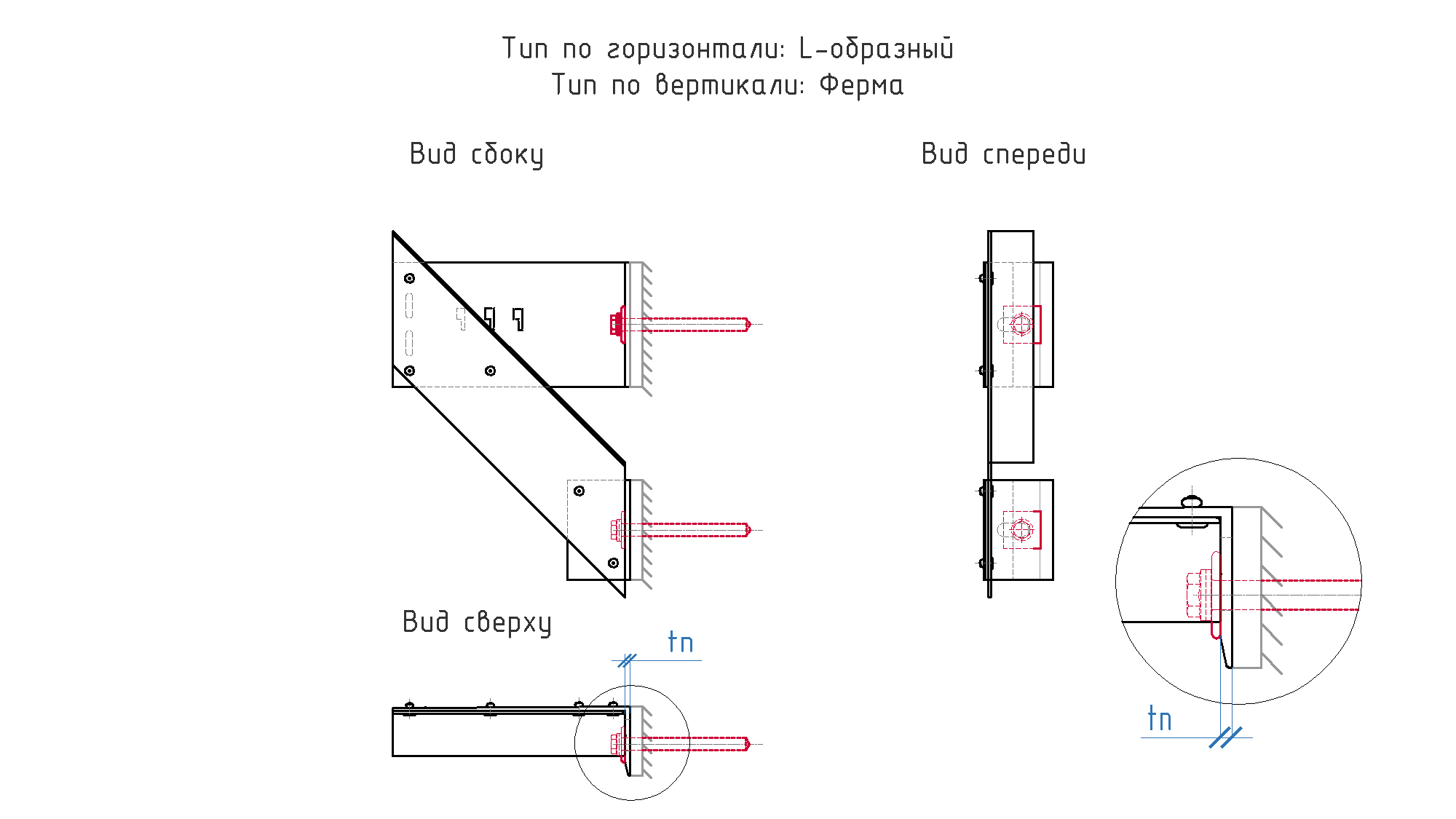

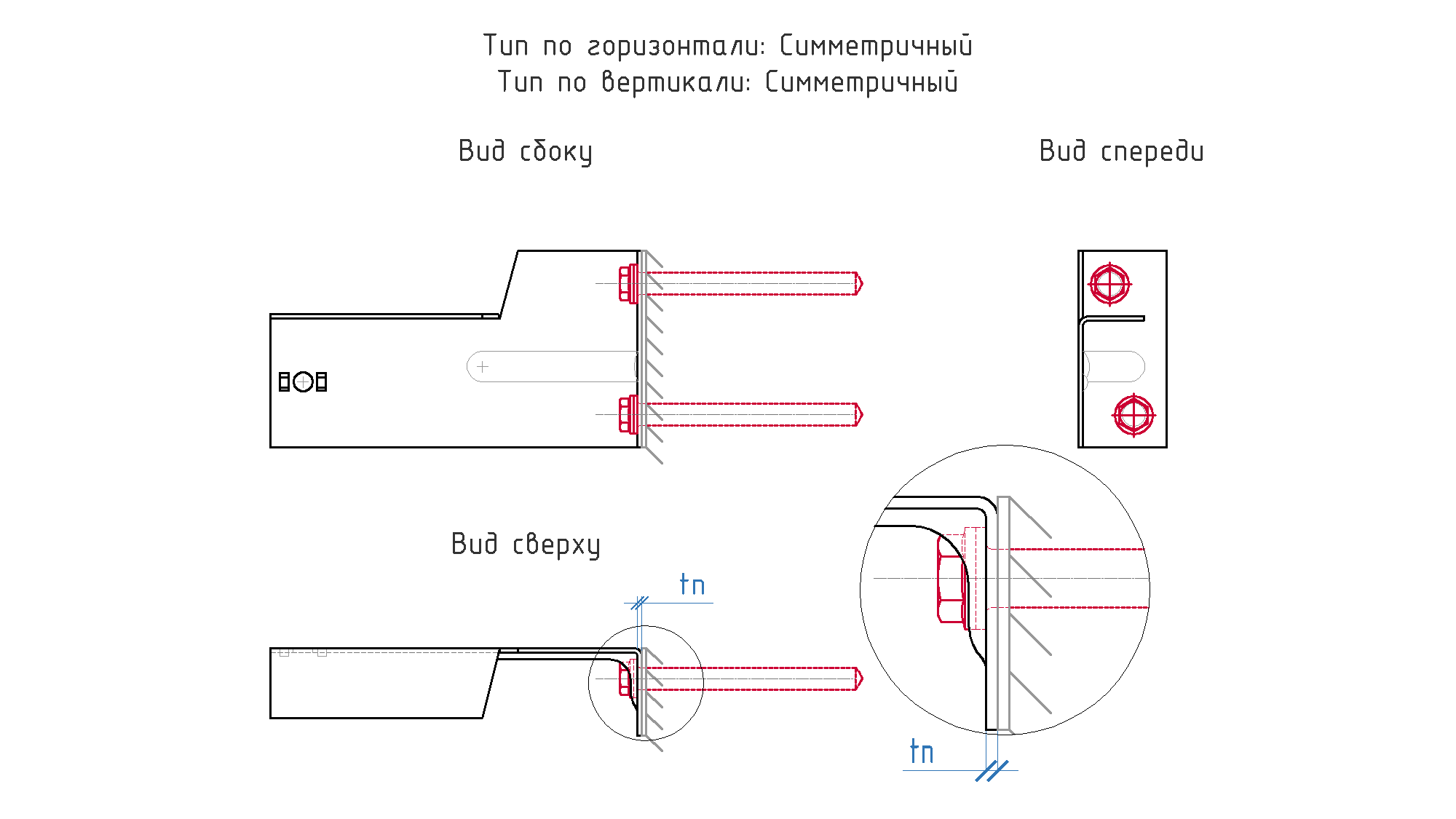

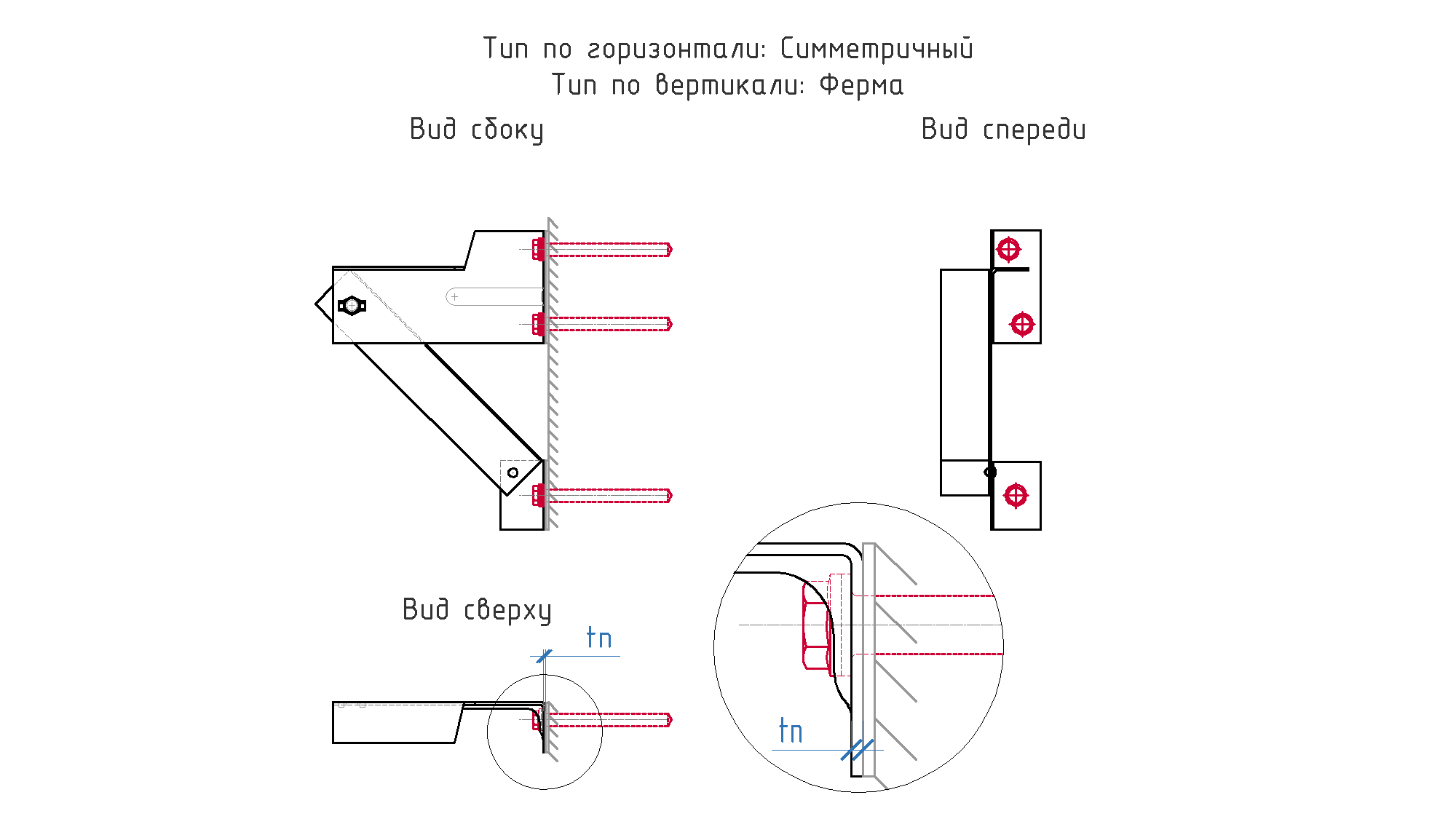

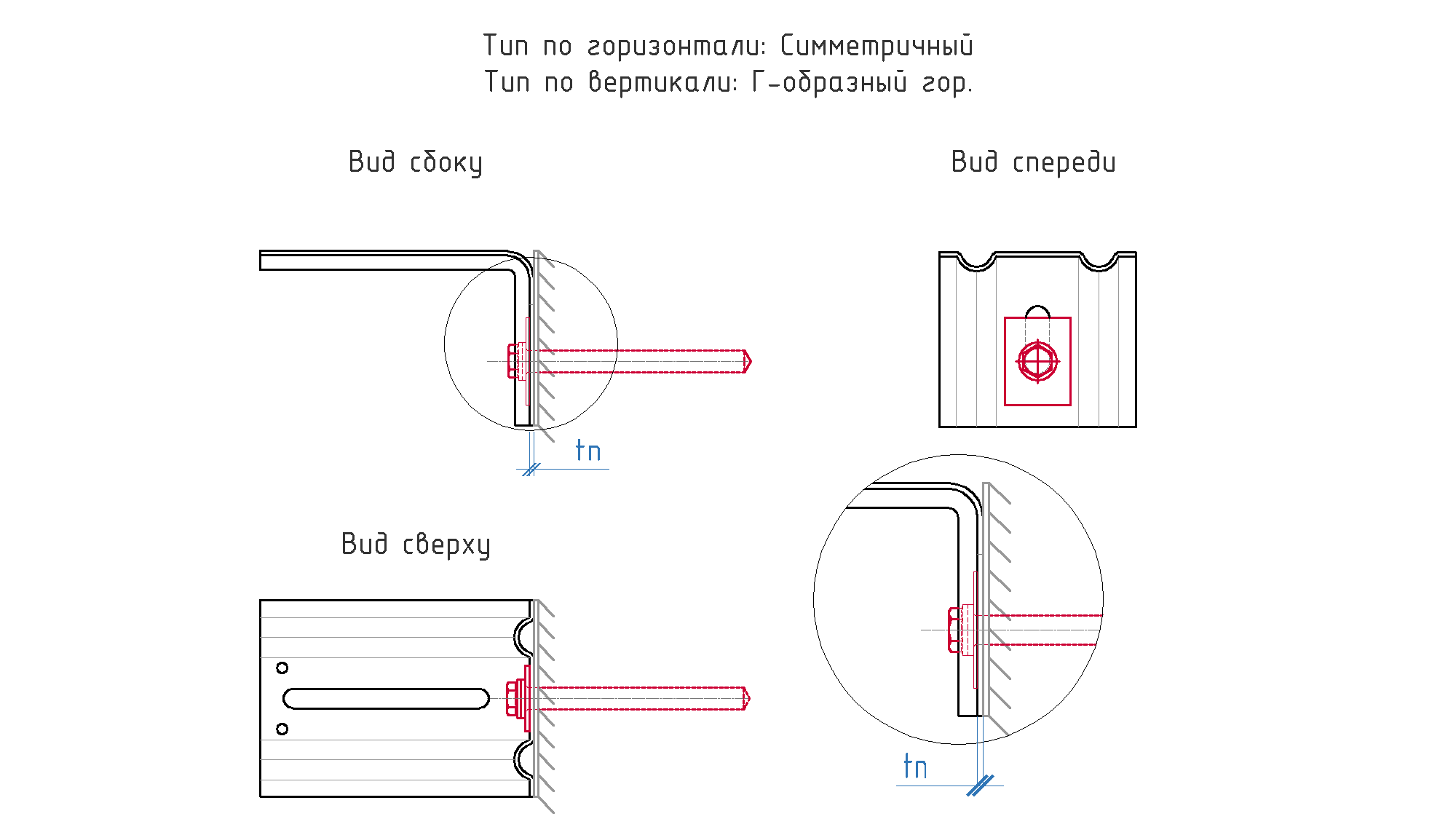

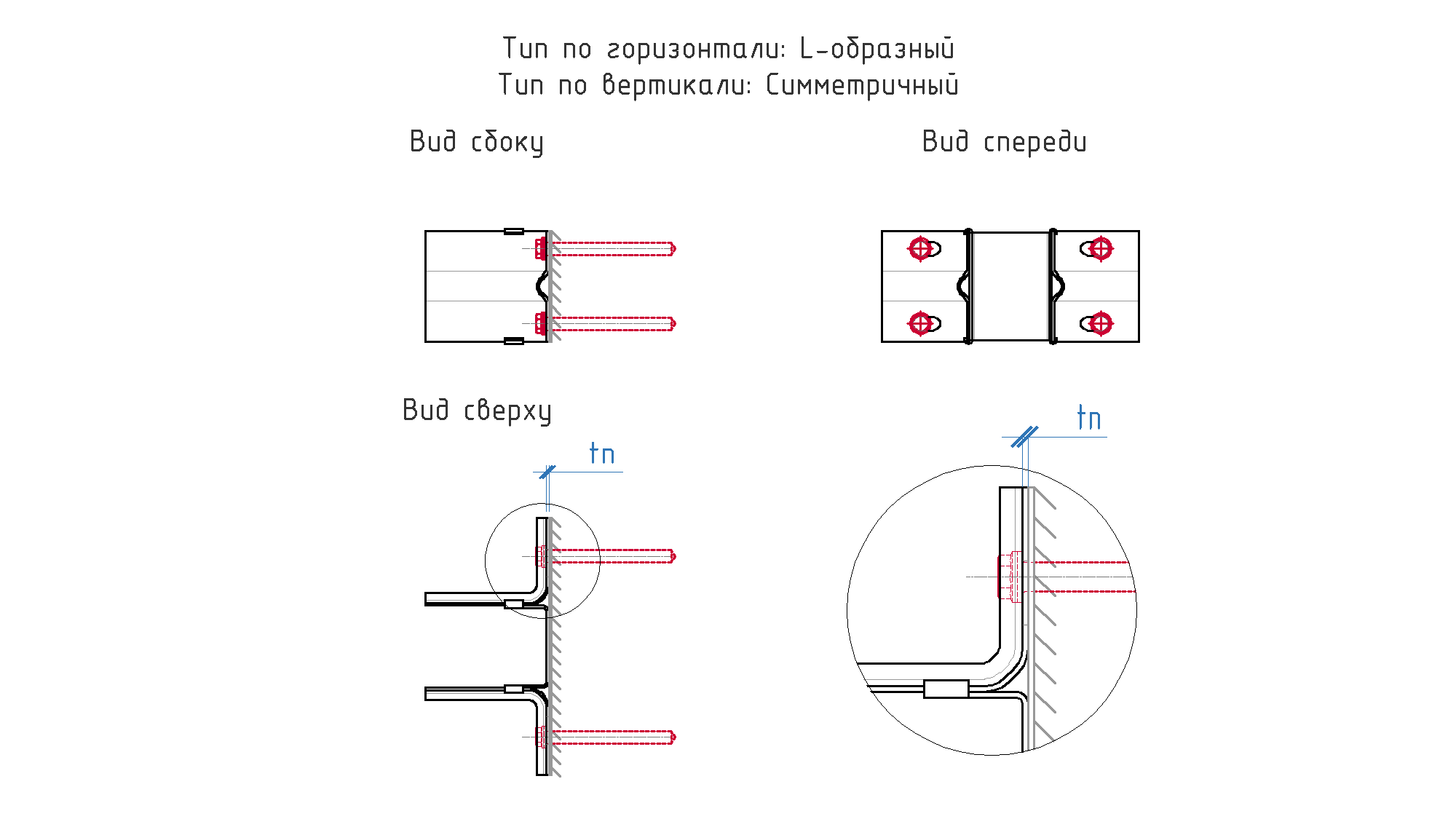

tп, мм

Толщина пяты

---

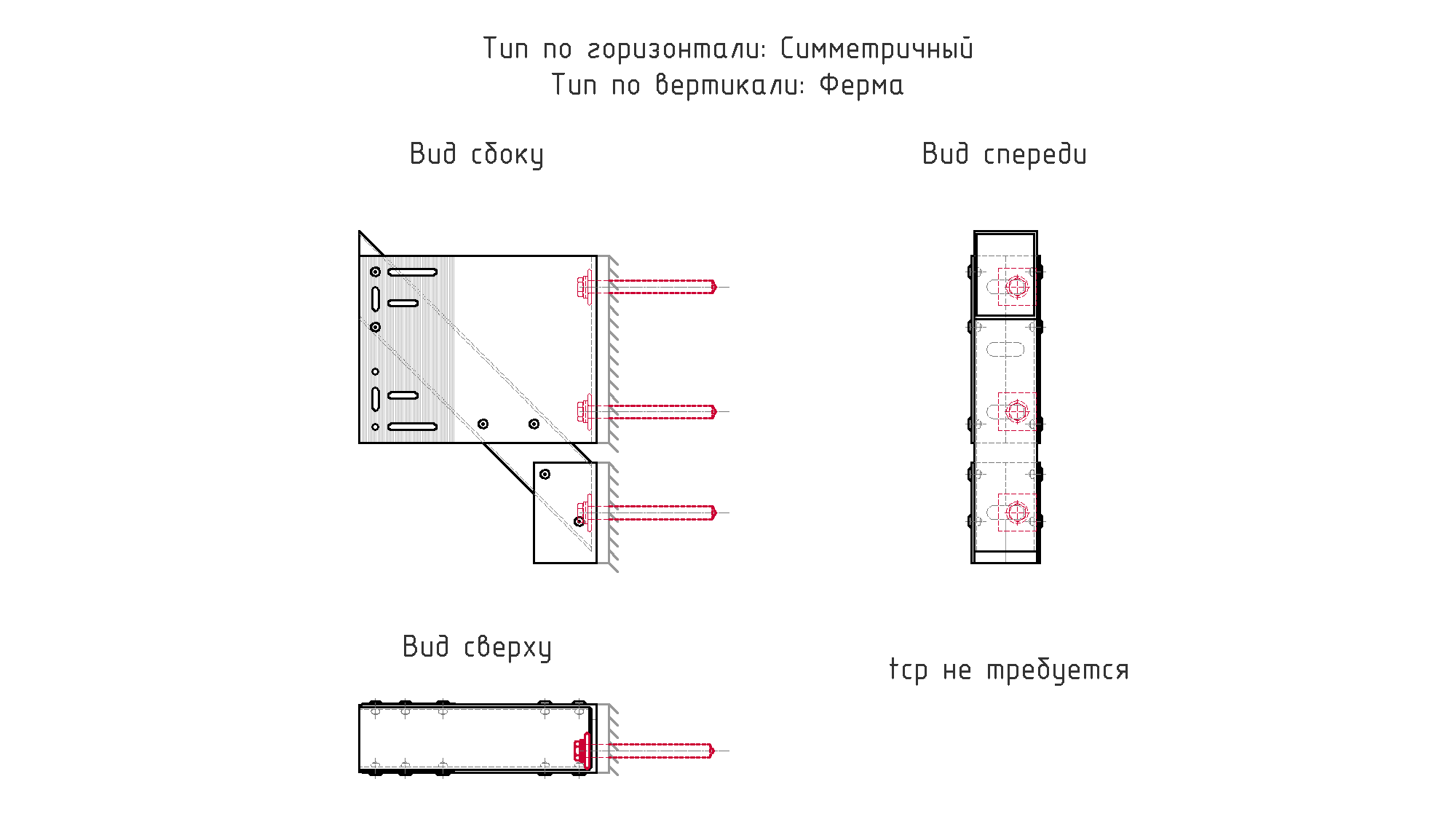

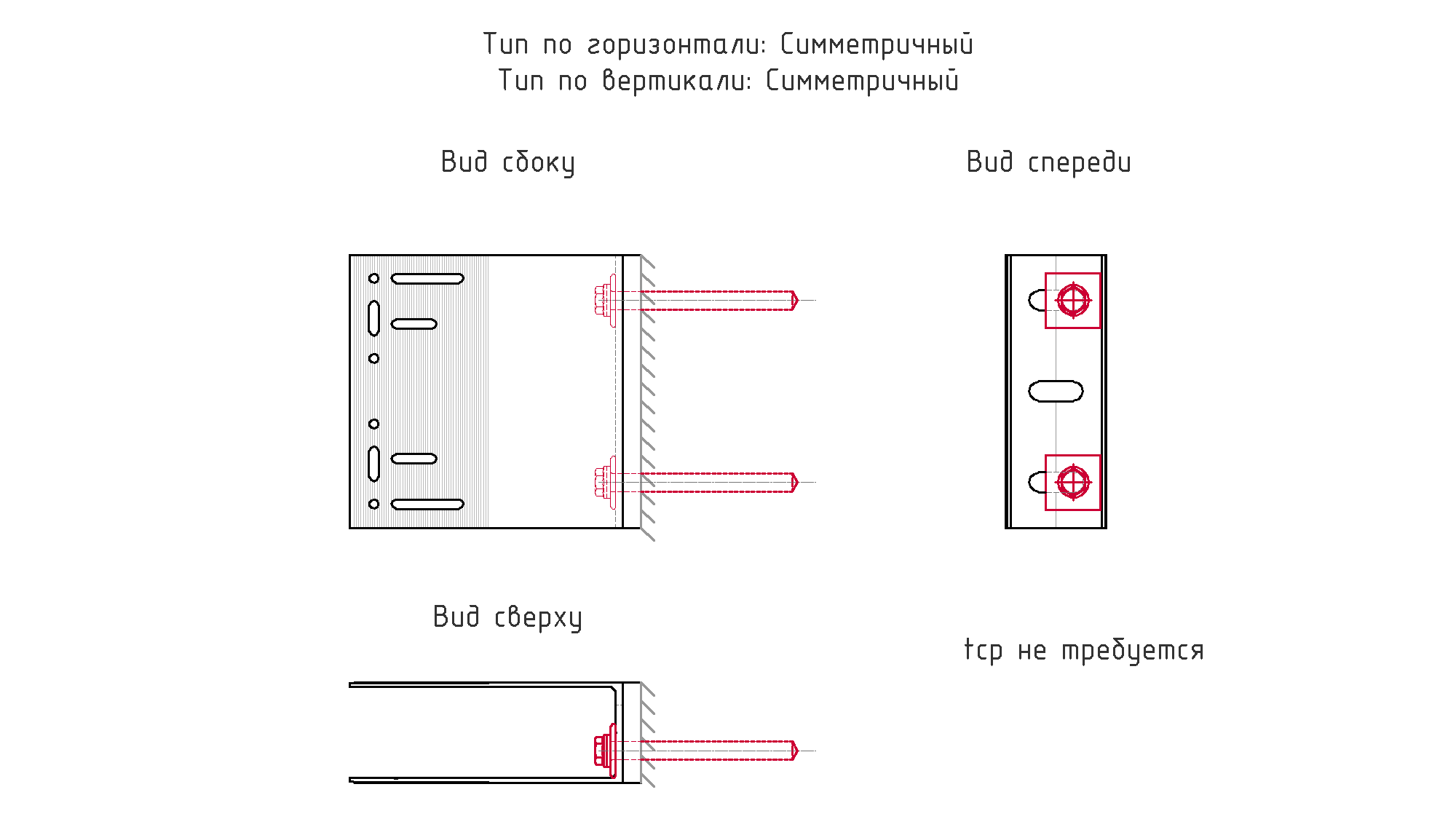

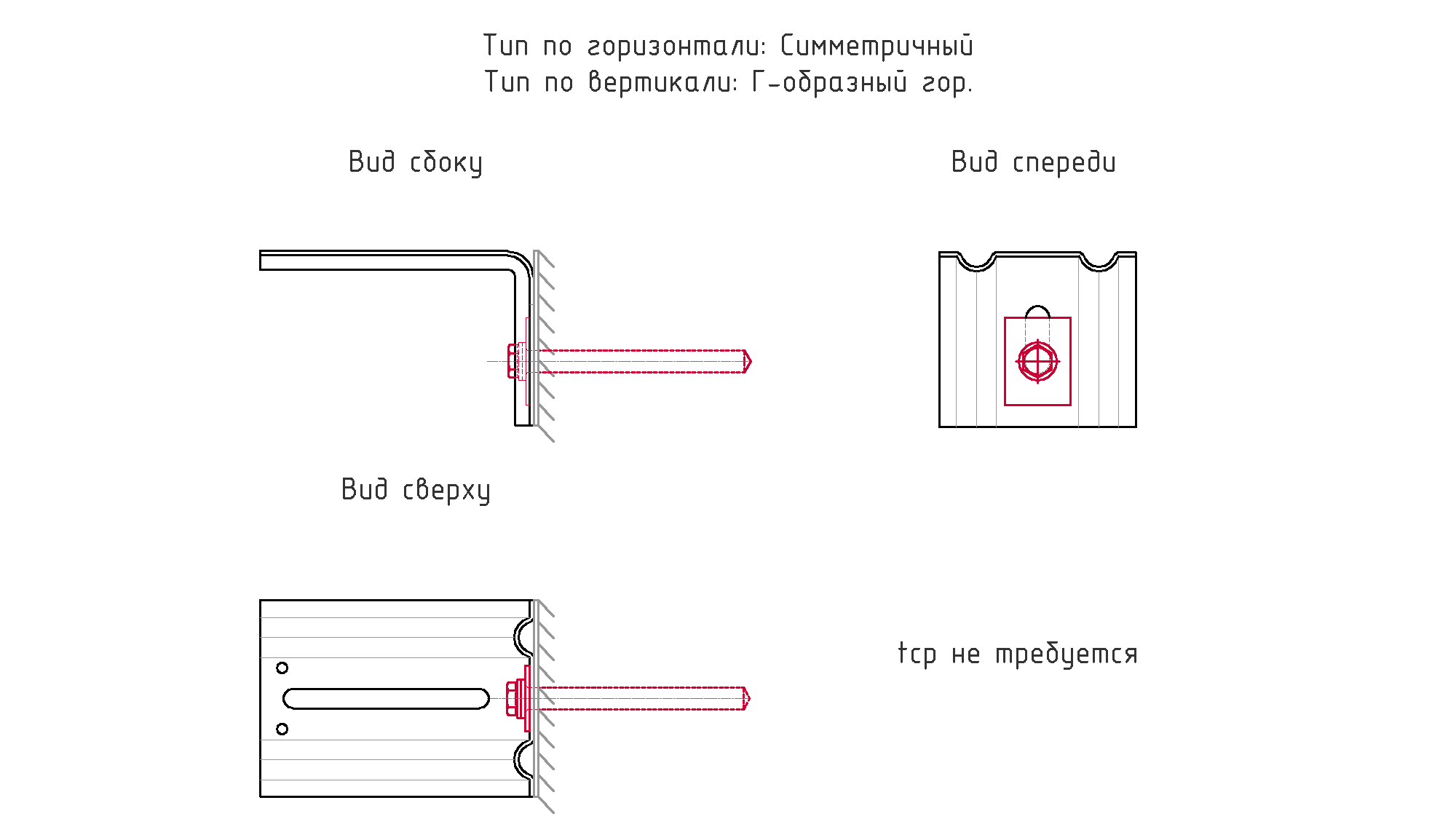

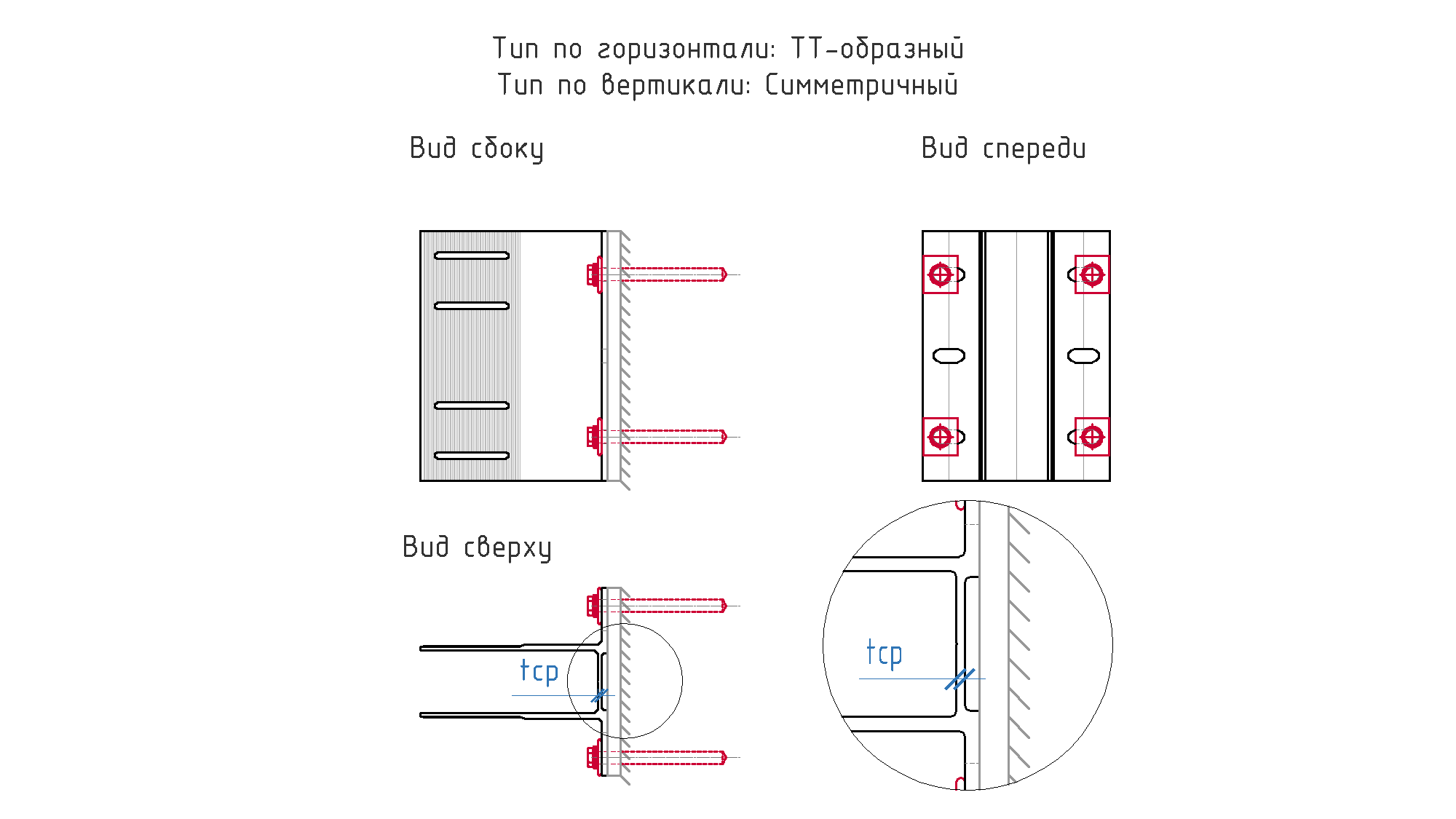

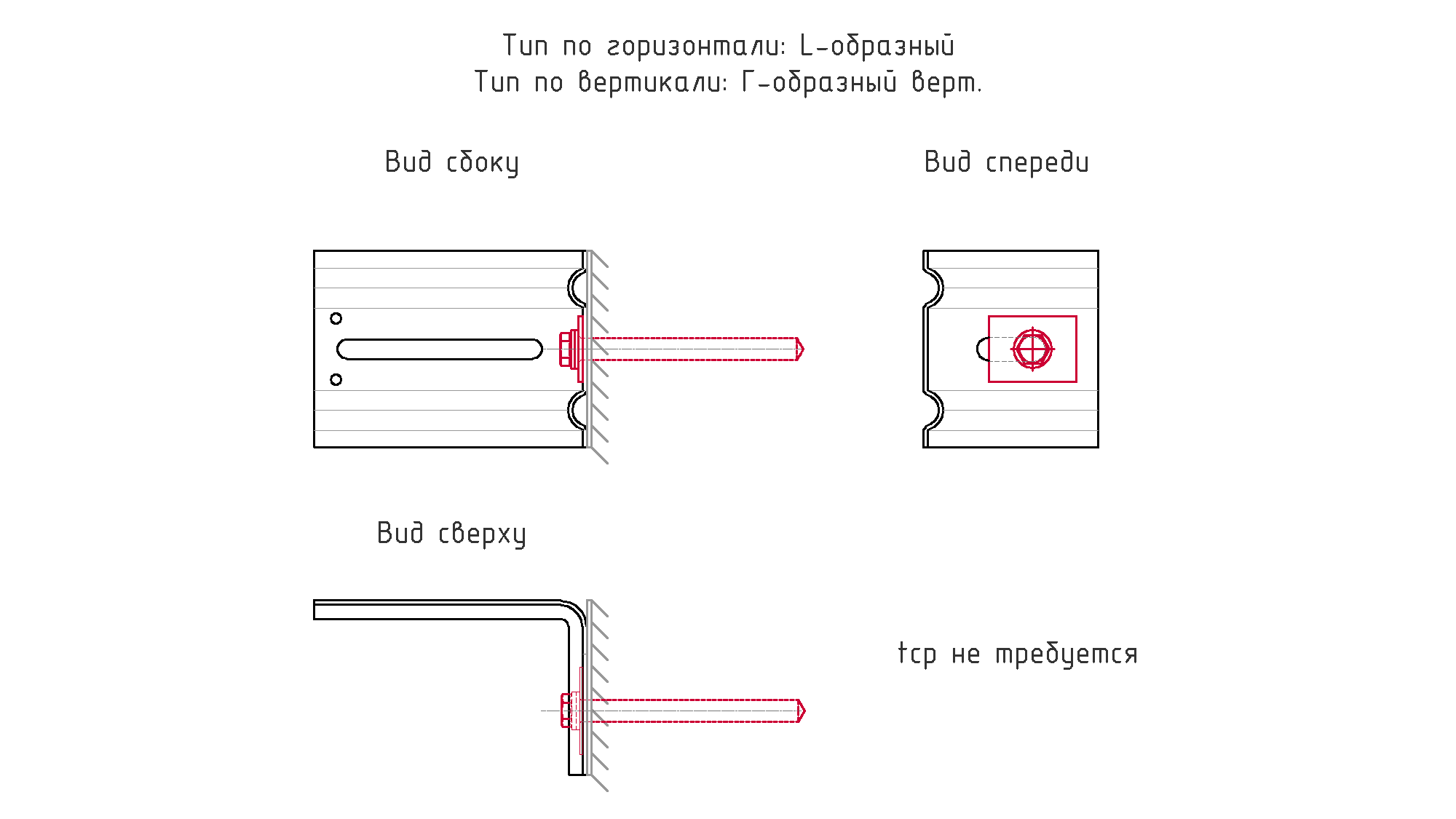

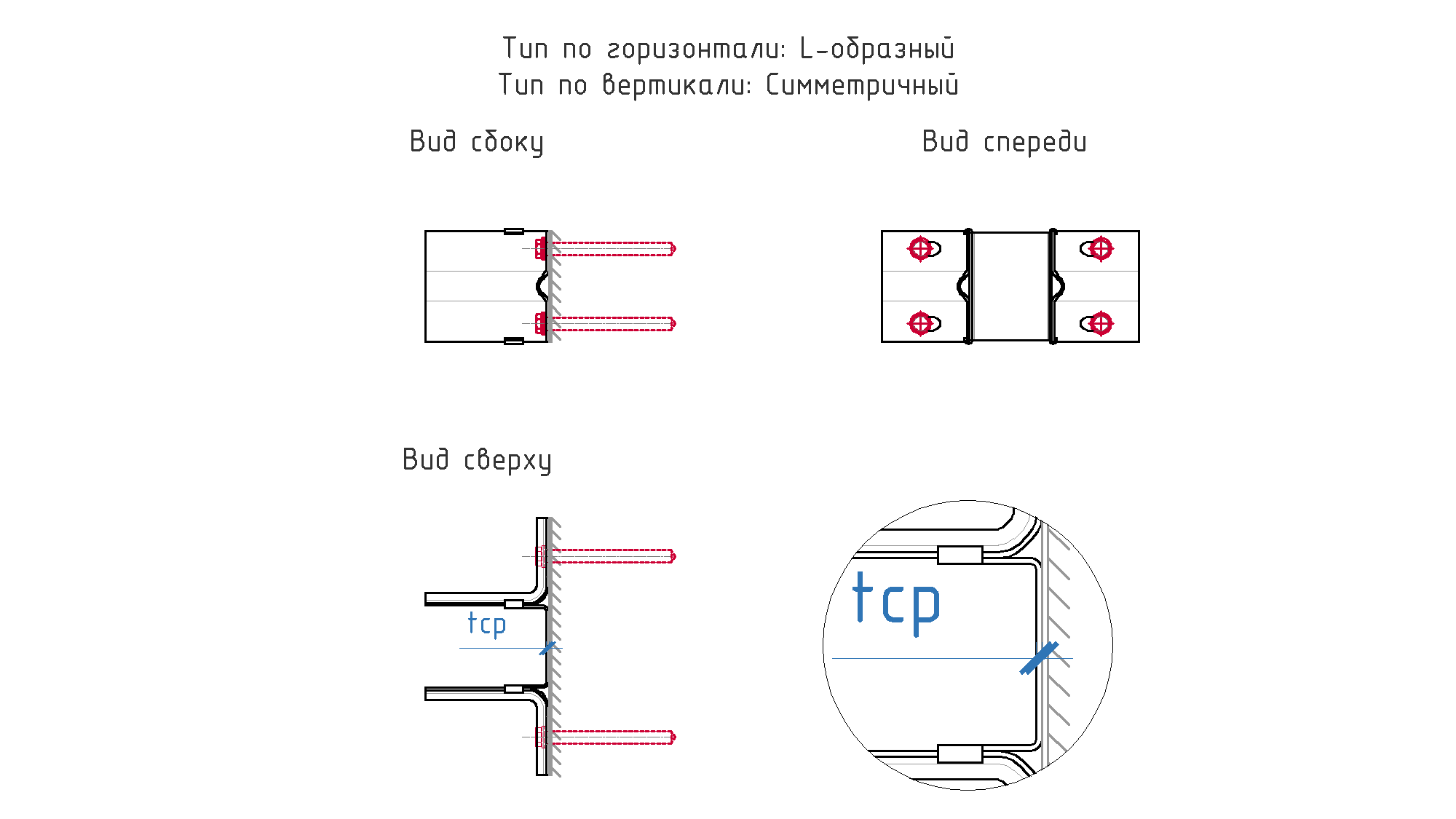

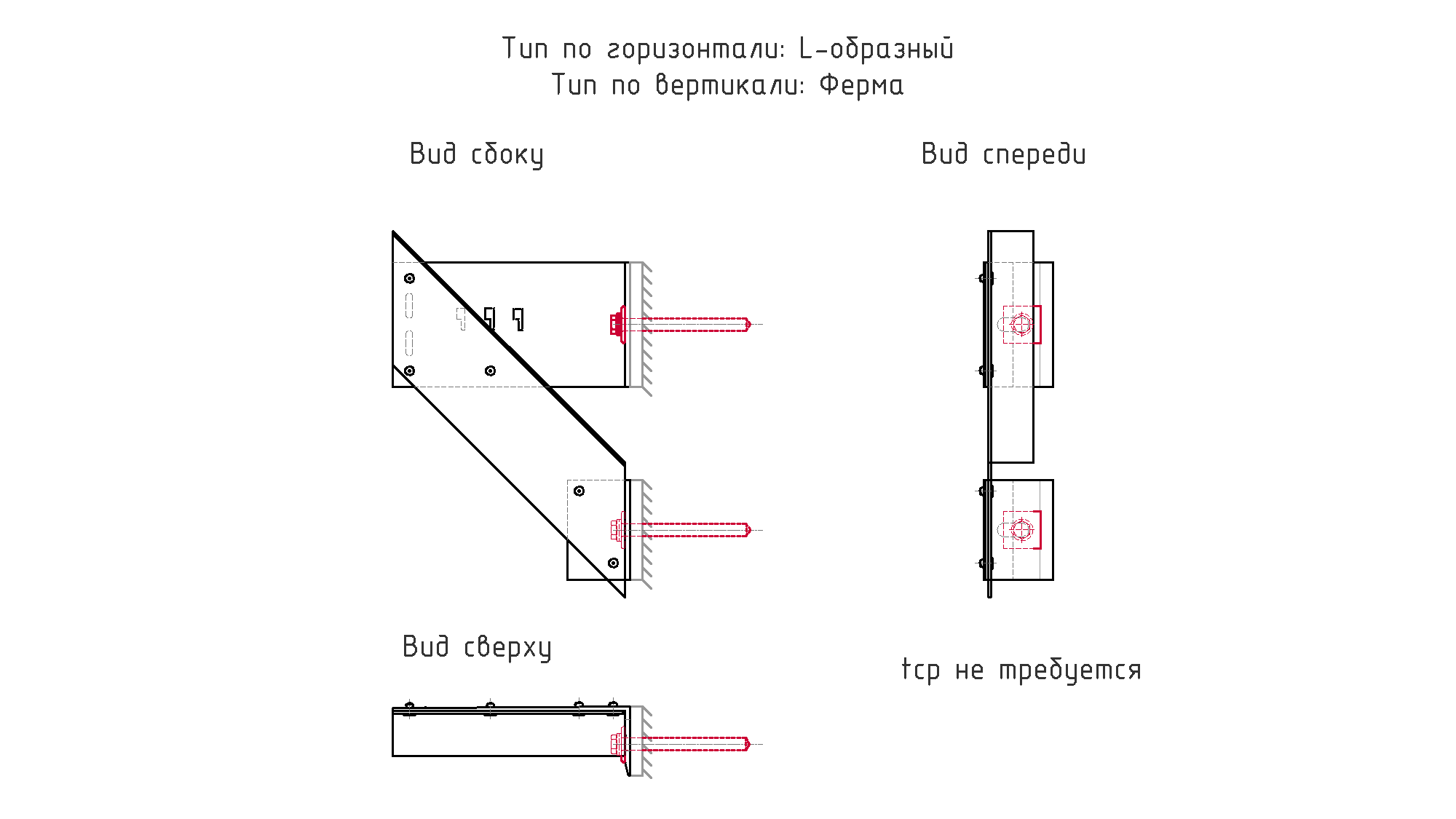

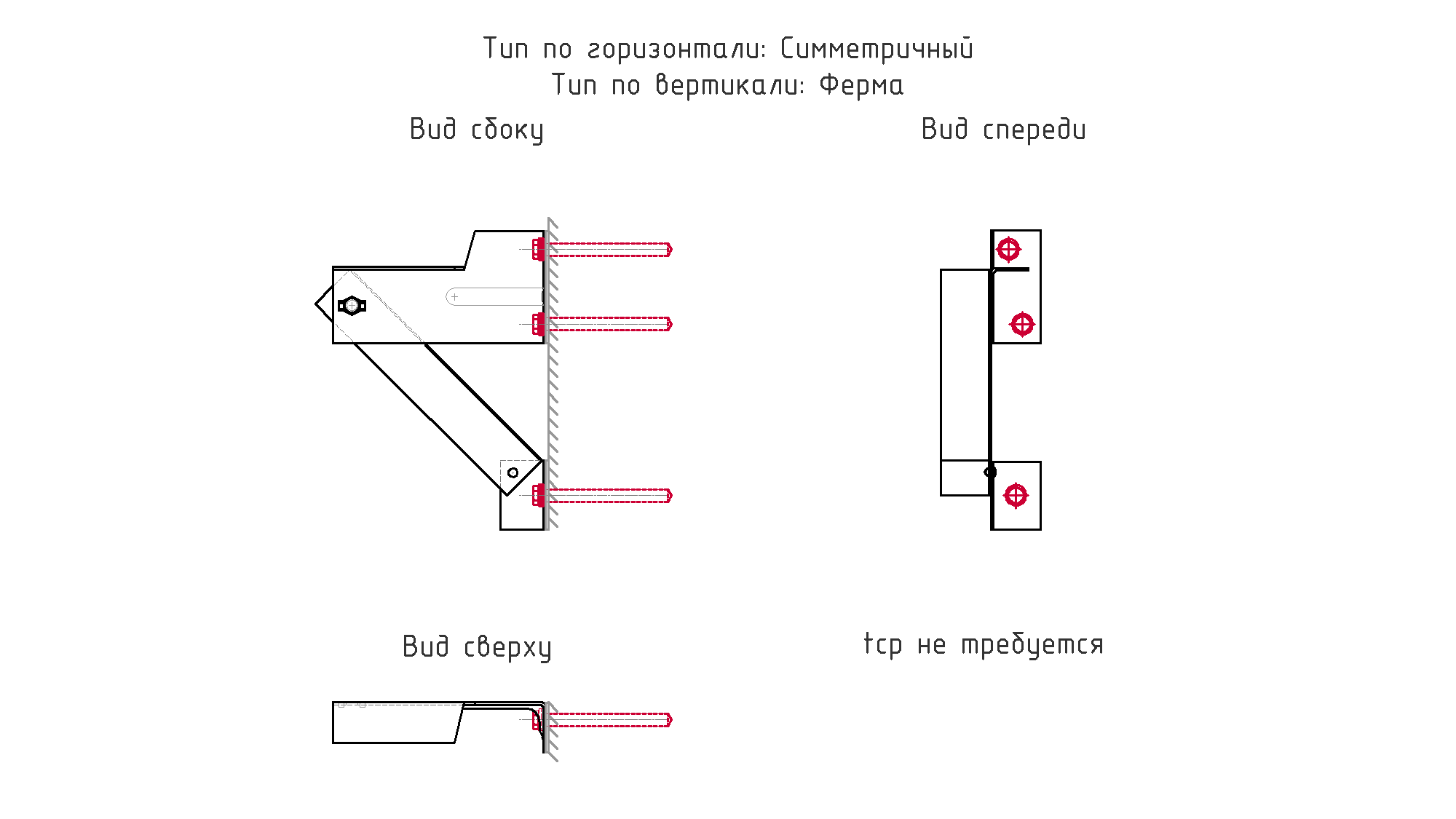

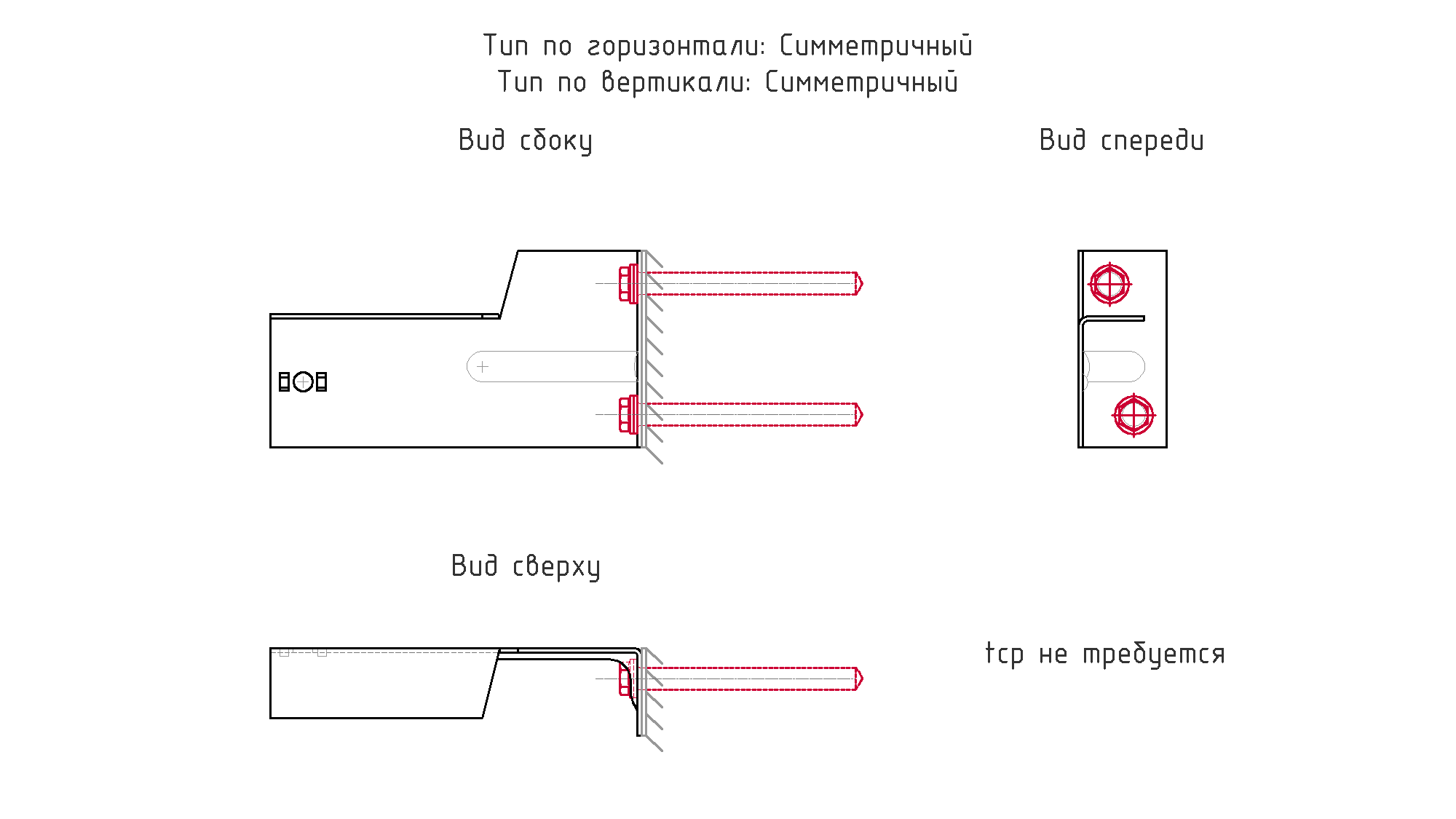

tср, мм

Толщина средней пластины у ТТ-образных кронштейнов

---

Mx max, кН*m

Максимально допустимый изгибающий момент по результатам испытаний

---

Ny max, кН

Максимально допустимая горизонтальная нагрузка по результатам испытаний

Если проводились натурные испытания кронштейнов, то введите полученную максимальную горизонтальную нагрузку на кронштейн без шайбы в это поле

Данные о максимальной вертикальной нагрузке на кронштейн имеют более сложную структуру и заполняются в базе испытаний кронштейнов.

---

Ny+ш max, кН

Максимально допустимая горизонтальная нагрузка по результатам испытаний при применении шайб

Если проводились натурные испытания кронштейнов, то введите полученную максимальную горизонтальную нагрузку на кронштейн с шайбами в это поле

Данные о максимальной вертикальной нагрузке на кронштейн имеют более сложную структуру и заполняются в базе испытаний кронштейнов.

---

Может быть фермой

Возможно ли модифицировать кронштейн в ферму

При значении Да программа при включенном фильтре "Фермы" будет автоматически добавлять кронштейн-ферму в исходные данные.

Для более точной оптимизации рекомендуется указать цену подпорного элемента

Подробнее о кронштейнах-фермах можно узнать в Базе знаний

---

На стыке

Возможно ли применять кронштейн на стыке двух профилей

---

С гориз

Возможно ли применять кронштейн с горизонтальным профилем

---

Гориз к верху

Горизонтальный профиль крепится к верхней площадке консоли кронштейна

---

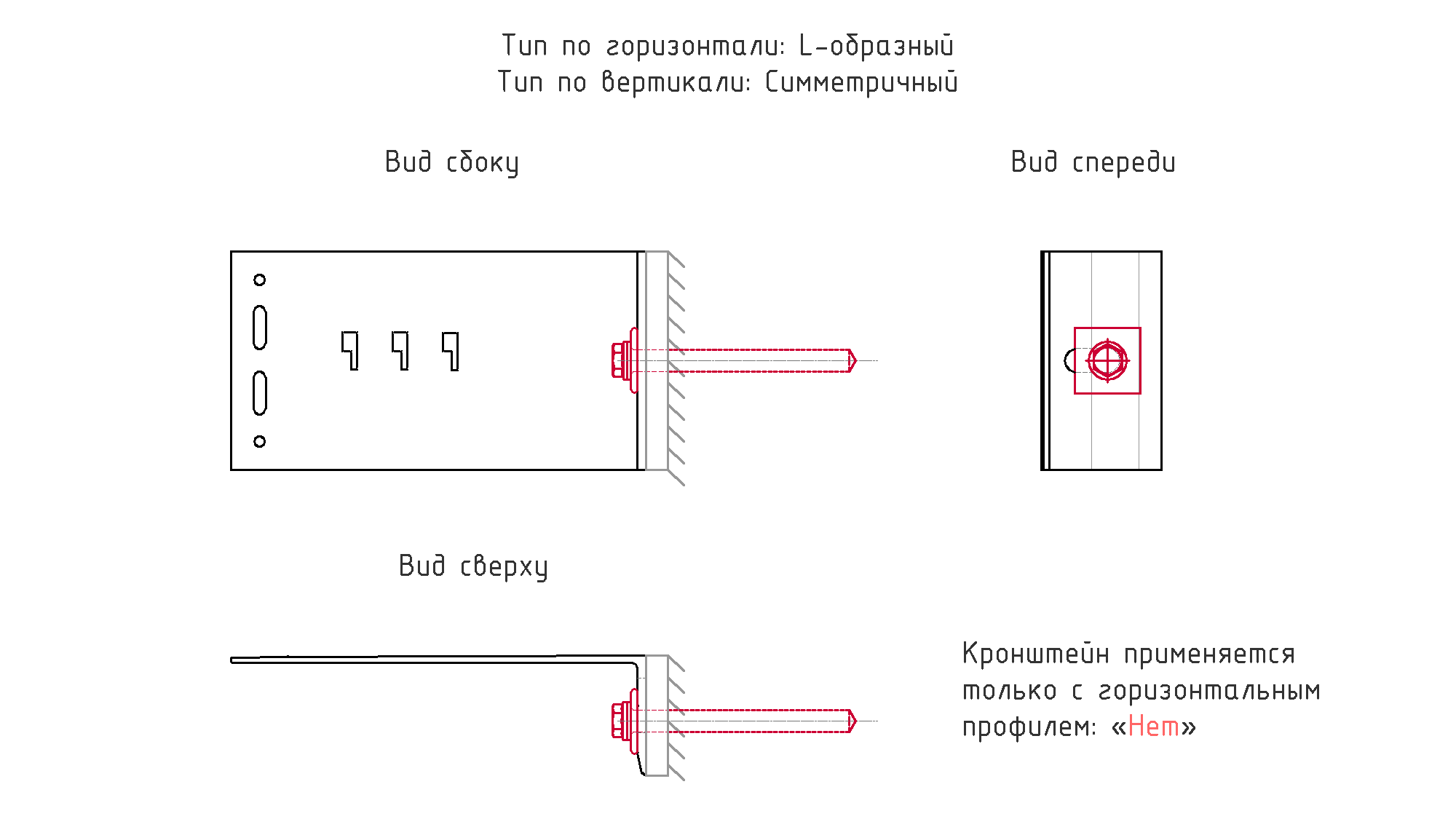

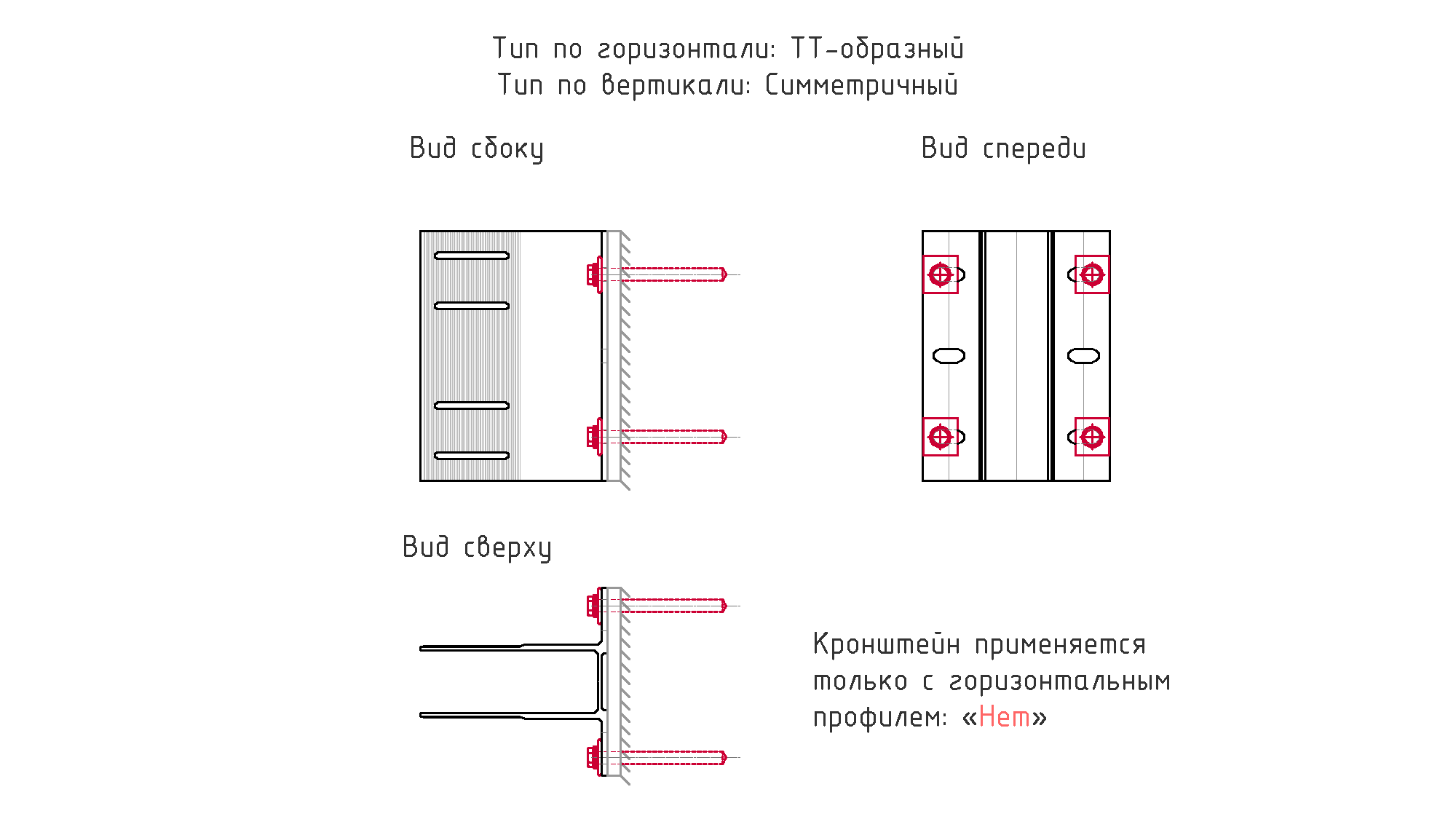

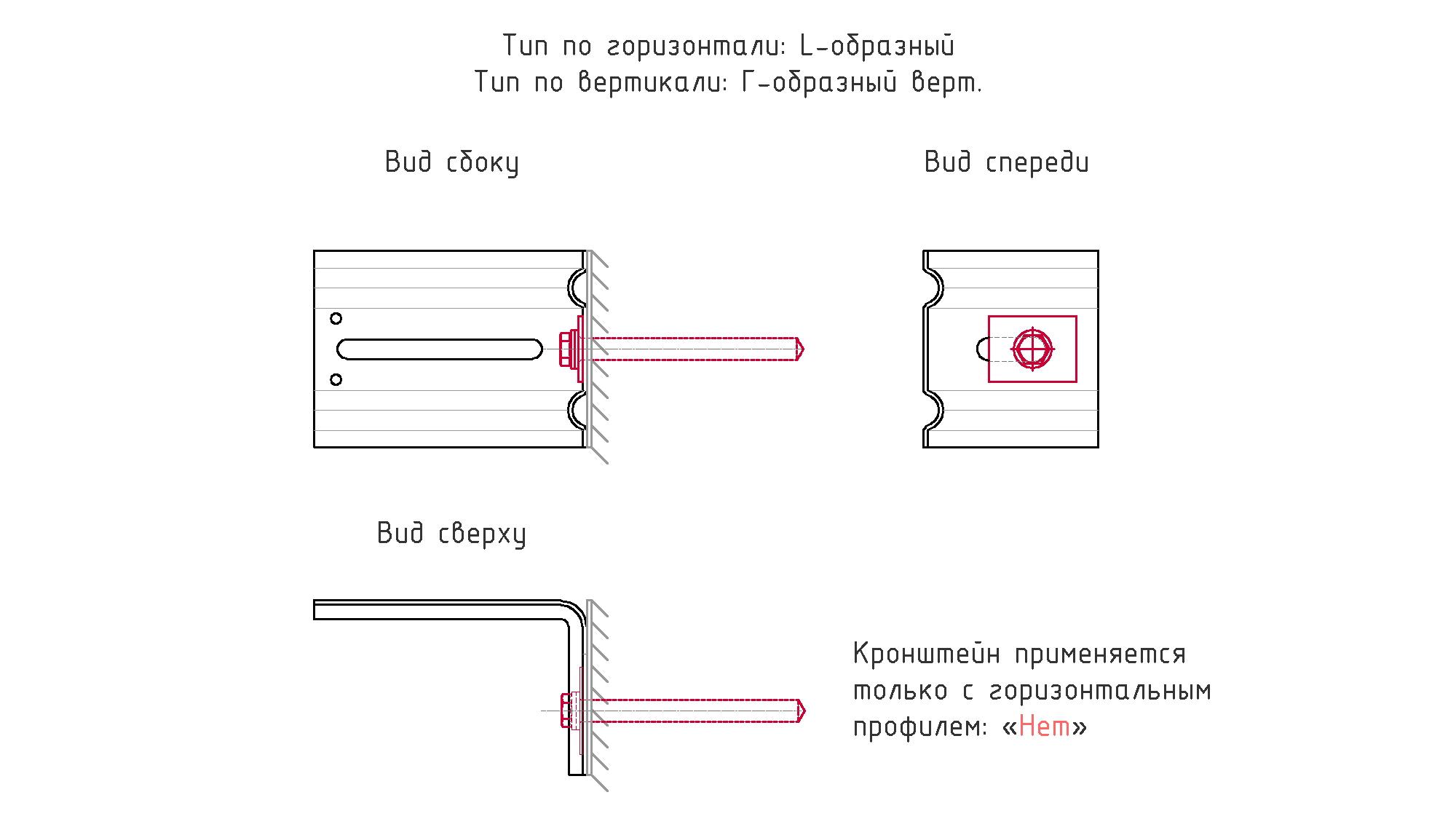

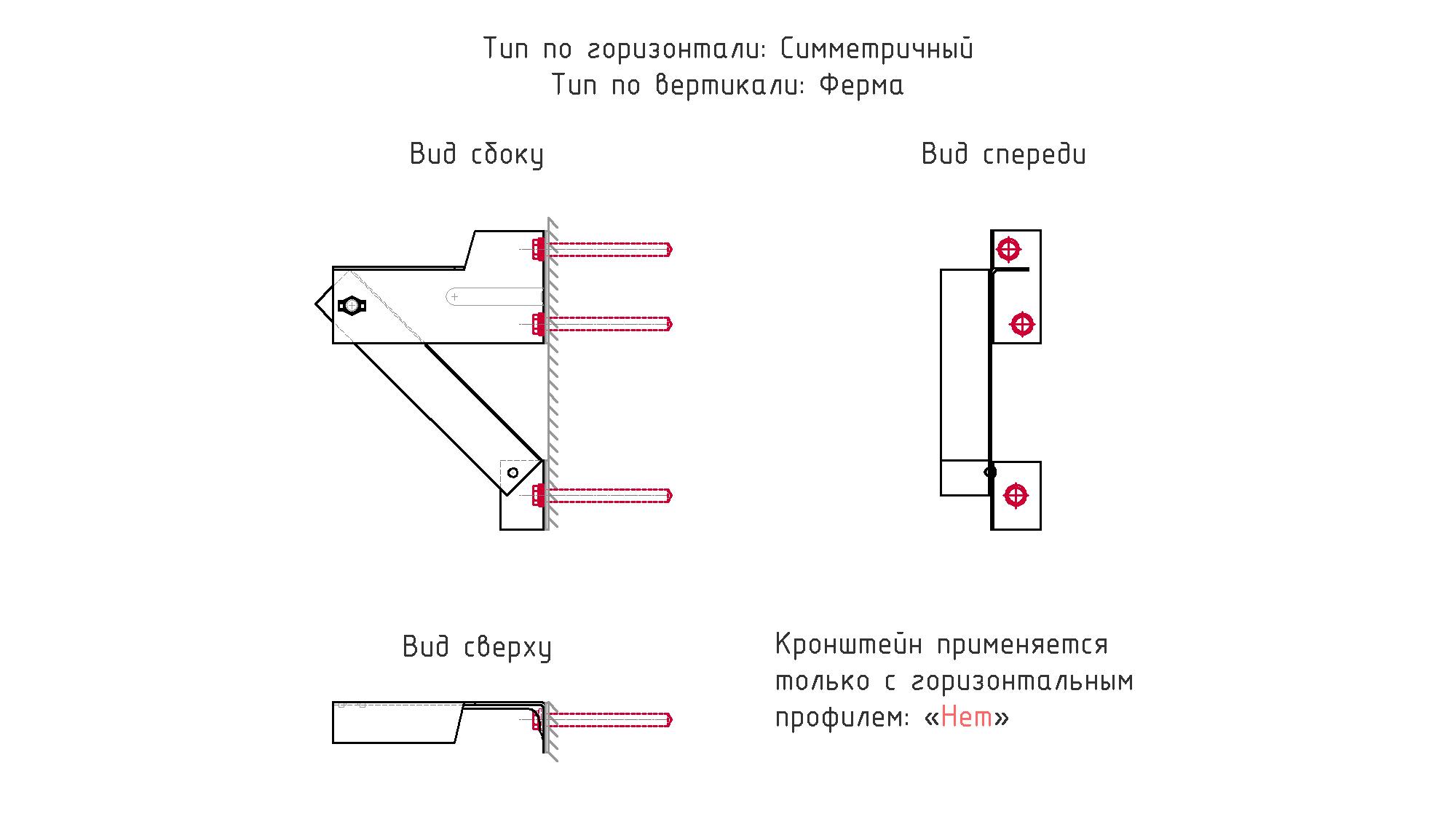

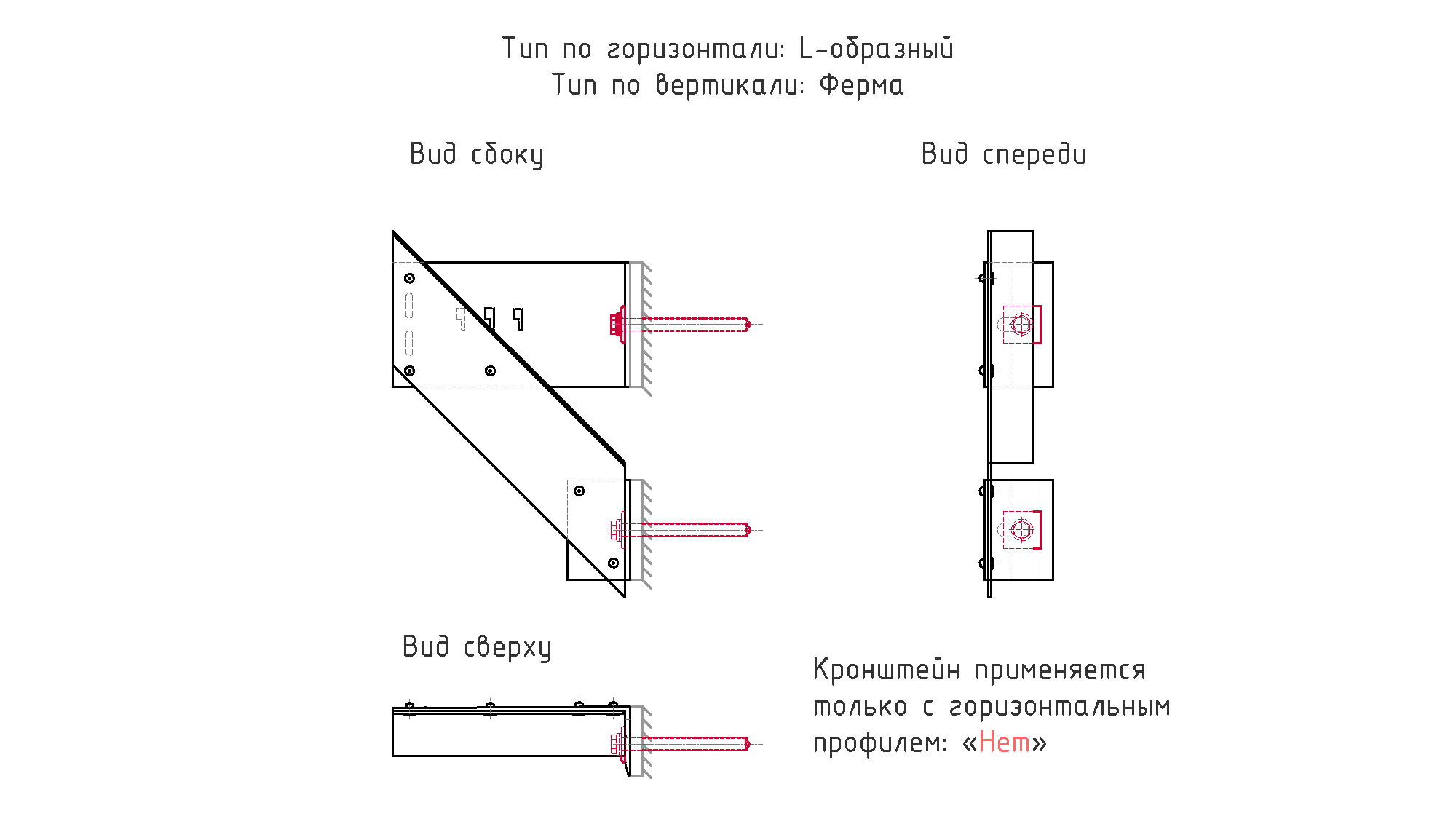

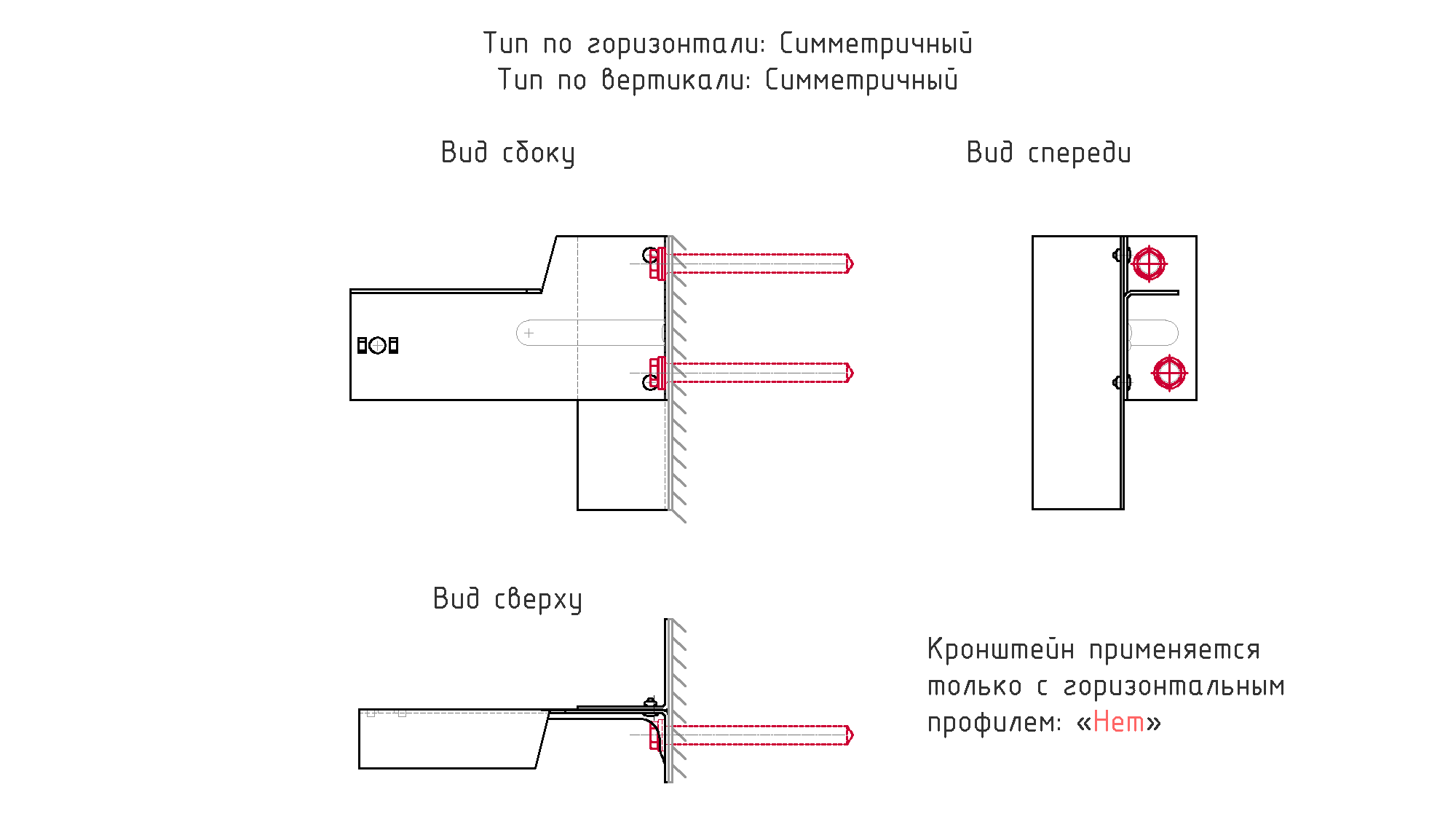

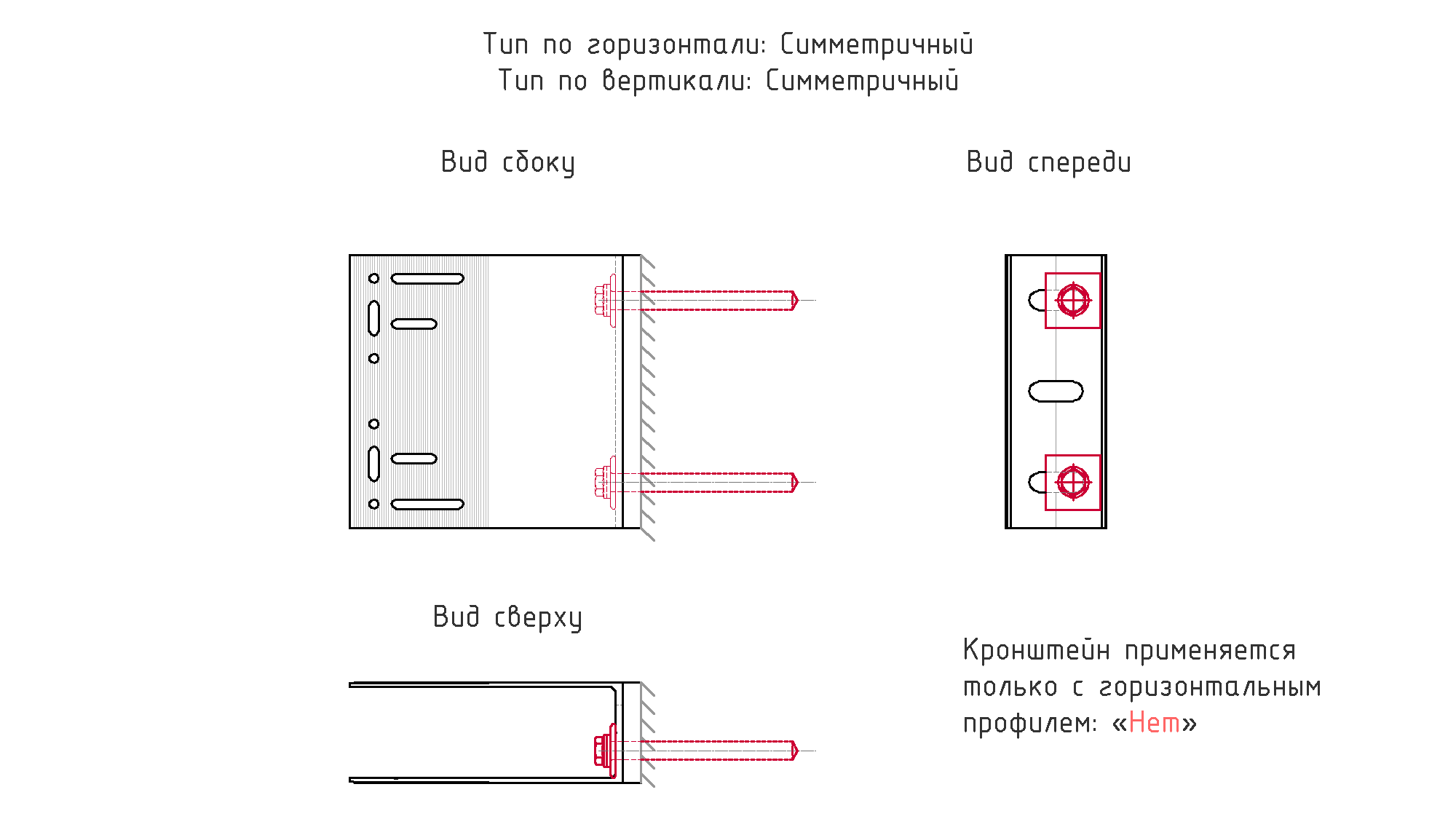

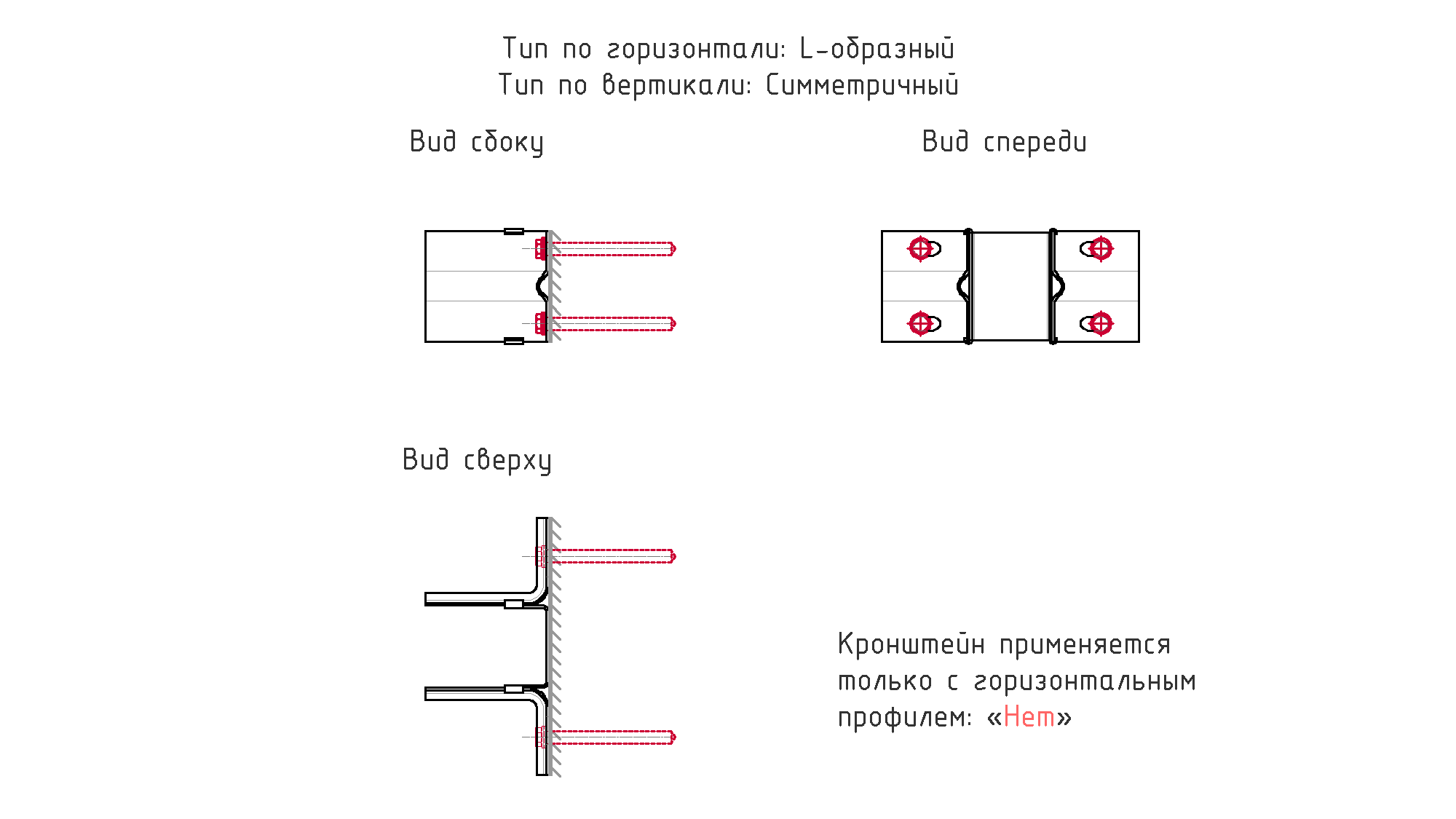

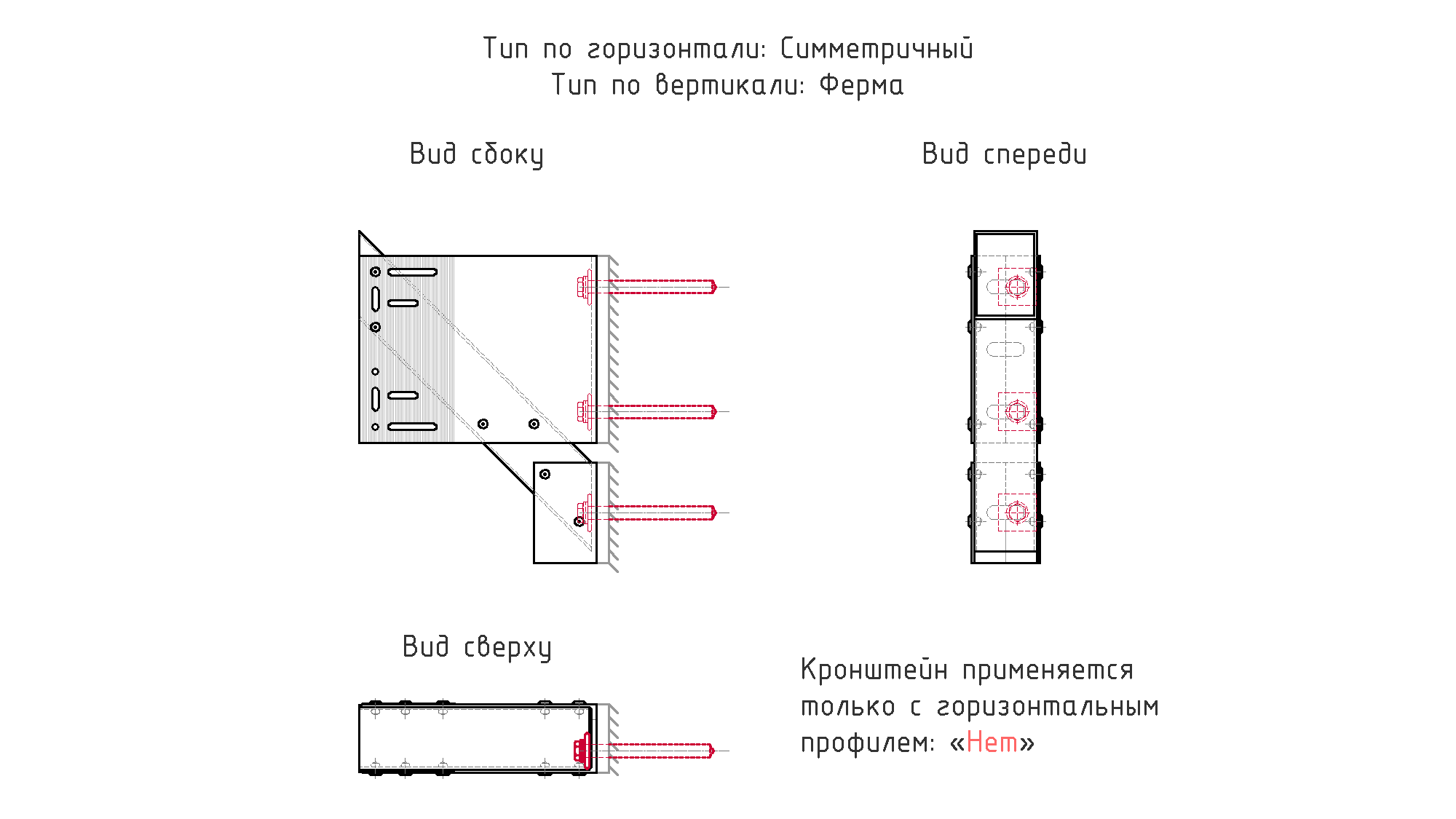

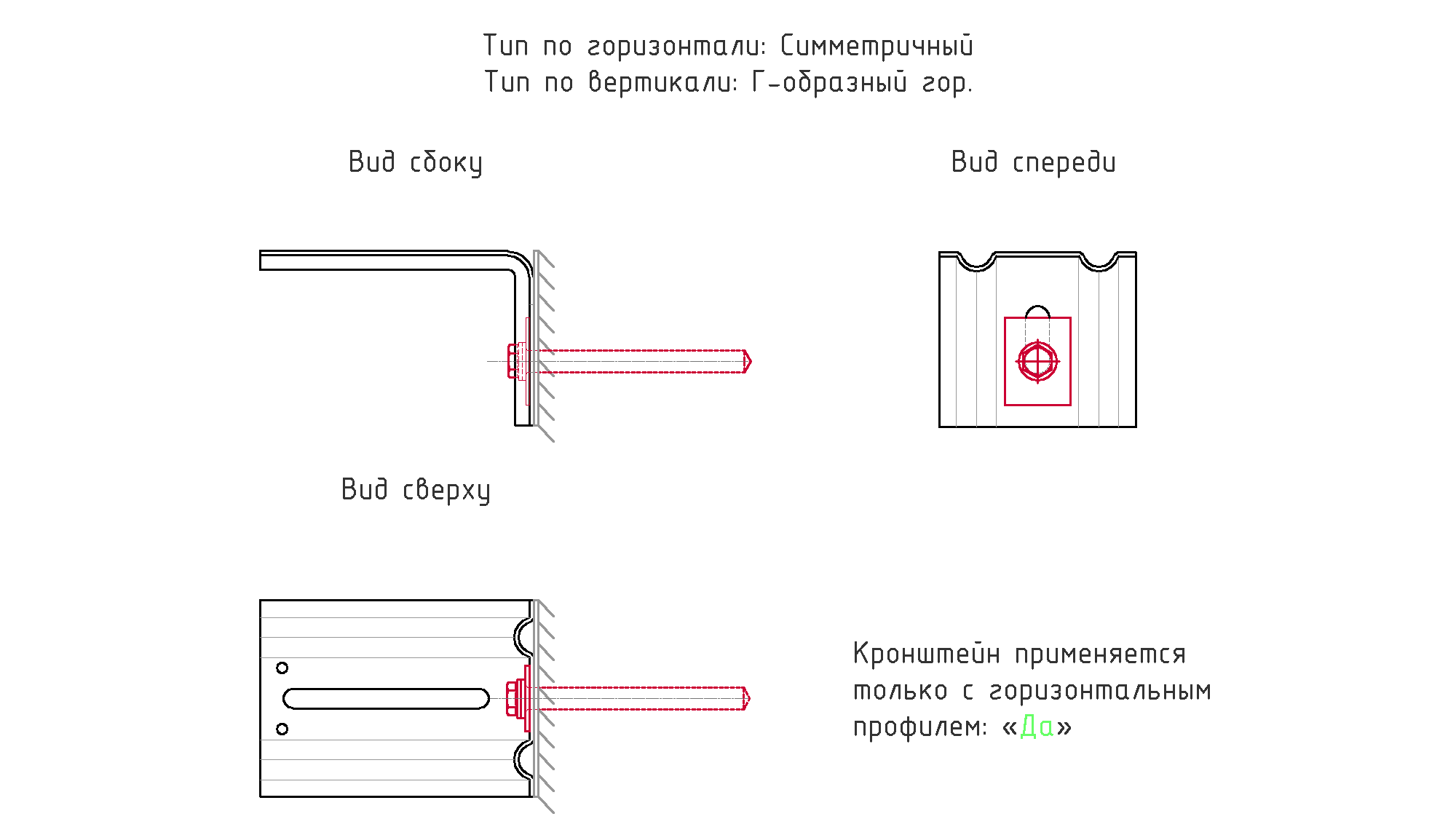

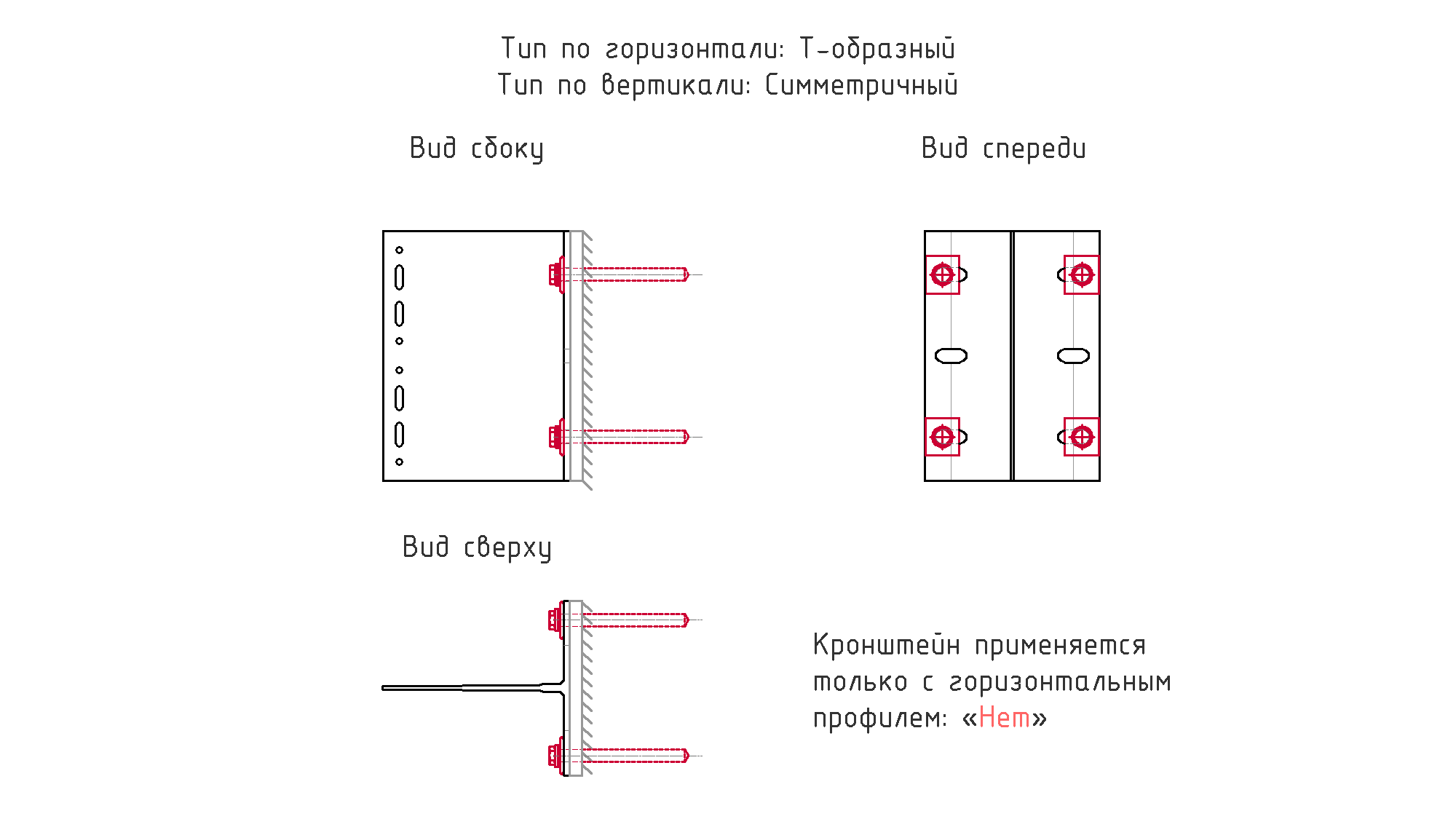

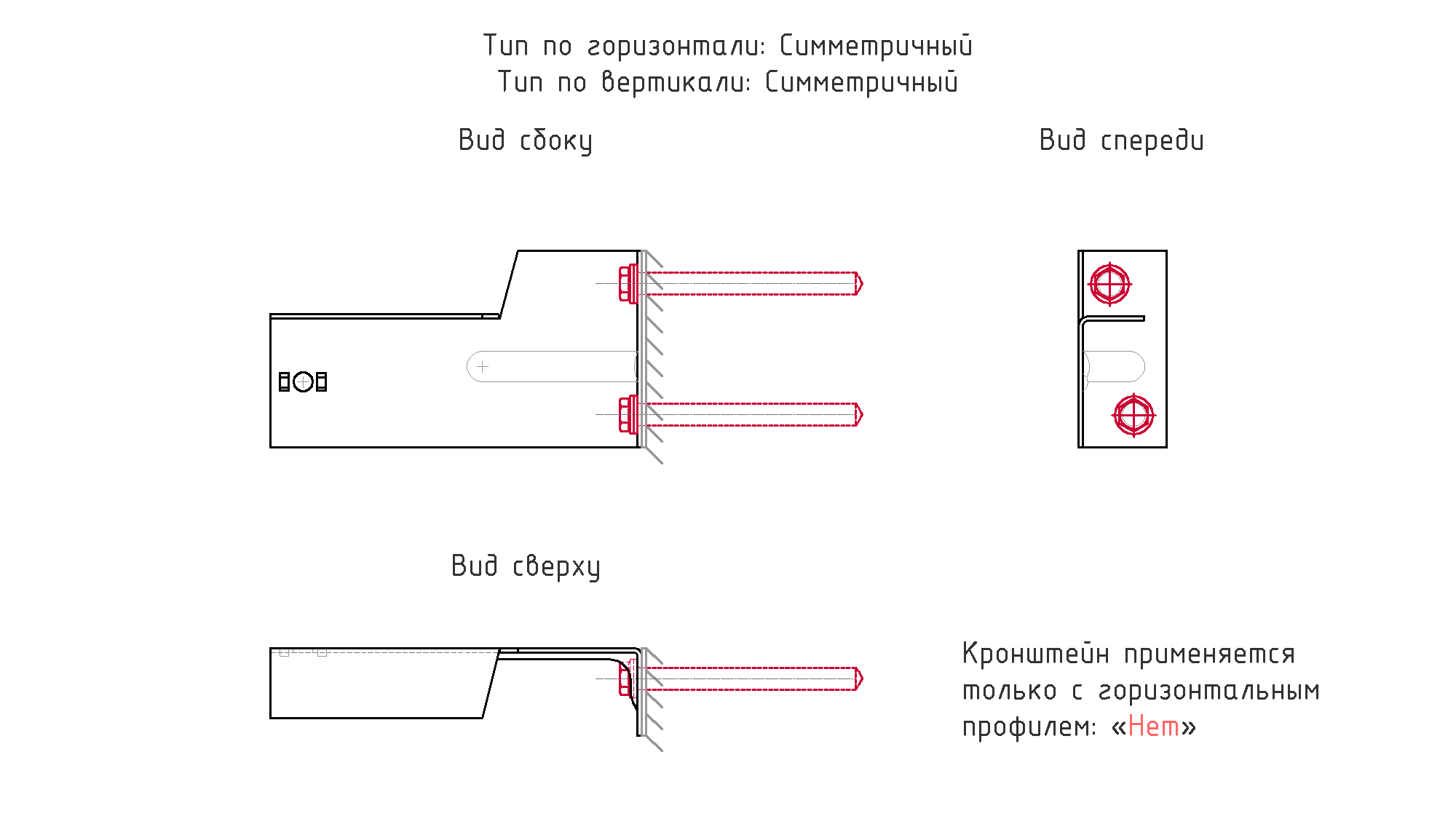

Только с гориз

Кронштейн применяется только с горизонтальным профилем

---

Не несущий

Кронштейн никогда не применяется в качестве несущего

Кронштейны со значением Нет не будут отображаться в выпадающих списках несущих кронштейнов.

Отображение в списках опорных кронштейнов при этом не зависит от текущего свойства

Это свойство было введено специально для систем из алюминиевых сплавов.

Значение Нет как правило требуется для слишком "слабых" кронштейнов, которые не рекомендуется применять в качестве несущих.

Дело в том, что такие кронштейны могут проходить виду несовершенства методик расчётов.

Кроме того при слишком малой площади пяты кронштейна может происходить продавливание стены, выполненной из материалов малой плотности.

---

Не опорный

Кронштейн никогда не применяется в качестве опорного

Кронштейны со значением Нет не будут отображаться в выпадающих списках опорных кронштейнов.

Отображение в списках несущих кронштейнов при этом не зависит от текущего свойства

Это свойство было введено специально для кронштейнов с анкеровкой, которая не рекомендуется к применению когда кронштейн воспринимает только ветровую нагрузку.

К примеру, кронштейн, который крепится на один анкер в верхнее отверстие рекомендуется в таких случаях не применять.

---

Примечание

Примечание по условному обозначению кронштейна, которое будет выведено в конце отчёта Word

В примечании расшифровываются условные обозначения, указанные в поле "Условное обозначение"

Этот текст будет указан в конце отчёта после сводной таблицы

---

Не стандарт

Кронштейн отображается только при нажатой кнопке 'Нестандартные решения'

Подробнее о нестандартных решениях можно узнать из видео .

---

Не стандарт гор

Кронштейн отображается в горизонтально-вертикальной системе только при нажатой кнопке 'Нестандартные решения'

---

nз, шт

Количество заклёпок по умолчанию

---

Работа заклёпок вес

Указывает работает ли заклепка на срез или на растяжение в креплении кронштейн-вертикальный профиль при воздействии весовой нагрузки

---

Работа заклёпок ветер

Указывает работает ли заклепка на срез или на растяжение в креплении кронштейн-вертикальный профиль при воздействии ветровой нагрузки

---

Работа заклёпок вес гор

Указывает работает ли заклепка на срез или на растяжение в креплении кронштейн-горизонтальный профиль при воздействии весовой нагрузки

---

Работа заклёпок ветер гор

Указывает работает ли заклепка на срез или на растяжение в креплении кронштейн-горизонтальный профиль при воздействии ветровой нагрузки

---

Цена

Цена кронштейна

Укажите цену для механизмов оптимизации.

Рекомендуется указывать цены всех элементов системы из одного прайса и доводить их при помощи коэффициента цен в настройках системы до среднего значения равного 1000 ед. за схему для наиболее наглядного представления и работы цветовой подсветки значений цены.

---

Цена салазки

Цена салазки в случае, когда кронштейн опорный, и необходимо обеспечить свободу перемещения направляющей вдоль своей оси
