Настройки расчёта в программе StatUs

Допустимый прогиб 1/

Назначьте максимально допустимый прогиб.

Допустимые прогибы выражаются в относительных величинах.

К примеру, при пролёте 3000мм и допустимом прогибе 1/150 максимально допустимый прогиб будет составлять не более 3000/150 = 20мм.

Для консоли вместо длины пролёта принимается удвоенный ее вылет.

Другими словами, для консоли 300мм при допустимом прогибе 1/150 максимально допустимый прогиб будет 300*2/150 = 300/75 = 4мм.

При определении допустимого прогиба рекомендуем руководствоваться следующими положениями:

Приложение Д (Д.2.1) СП 20.13330.2016 «Актуализированная редакция СНиП 2.01.07-85 Нагрузки и воздействия»

п.11.4.4, п.11.4.11 СП 522.1325800.2023 "Системы фасадные навесные вентилируемые. Правила проектирования, производства работ и эксплуатации"

Ссылка на норматив для определения прогиба

Если в этом поле указано любое значение кроме "Нет", то в отчёте Word будет упоминание на каком основании принят допустимый прогиб

Максимальное количество пролетов в расчётных схемах без вставок

Этот параметр позволяет настроить количество отображаемых обычных расчётных схем (не многопролётных схем со вставками).

К примеру если будет указано 5, то будут считаться балки до 5 пролётов.

Максимальное количество пролетов в расчётных схемах со вставками

В режиме многопролётных схем при методе конечных элементов создаётся достаточно большая матрица жёсткости, что может привести к значительному снижению производительности компьютера, поэтому количество пролётов в многопролётных схемах настраивается отдельно.

Параметр настраивается аналогично параметру "Максимальное количество пролетов в расчётных схемах без вставок".

К примеру если будет указано 3, то будут считаться многопролётные балки до 3 пролётов на этаж.

Норматив для расчёта основных нагрузок

Норматив для расчёта сейсмических нагрузок

Выполнять по умолчанию дополнительный расчет в зимний период

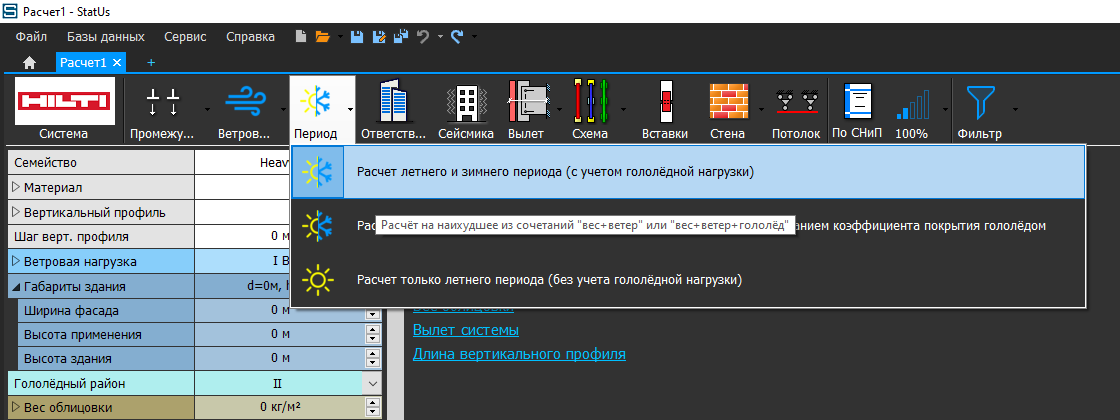

Включенное положение:

В новых расчётах параметр "Период" будет принят как "Расчет летнего и зимнего периода (с учетом гололёдной нагрузки)"

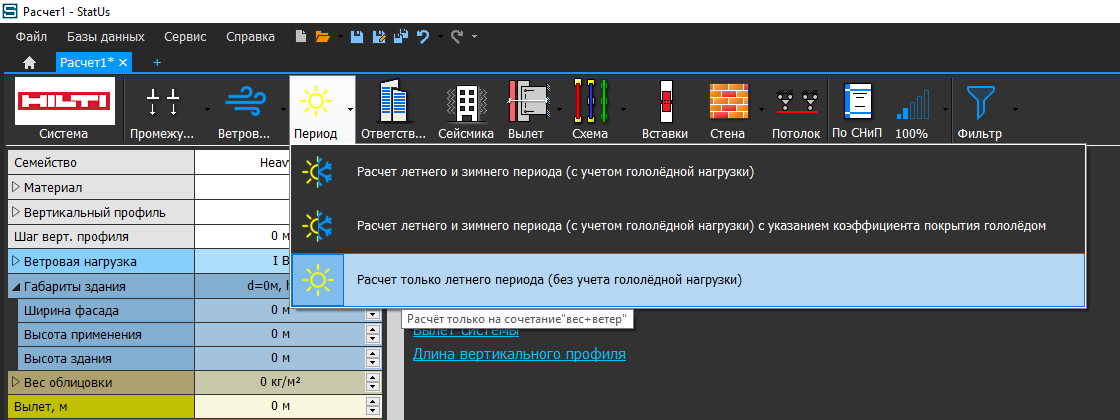

Выключенное положение:

В новых расчётах параметр "Период" будет принят как "Расчет только летнего периода (без учета гололёдной нагрузки)"

Параметр "Период" можно изменять при работе с расчётом.

Умножать гололёдную нагрузку на 2 для учёта двухстороннего обледенения

Включенное положение:

В новых расчётах параметр коэффициент покрытия гололёдом будет принят 2. То есть нагрузка от гололёда, полученная по СП 20, будет умножена на 2.

Такое решение иногда встречалось в методиках по расчёту НФС, однако согласно п.11.3.4 СП522 формула расчёта гололёдной нагрузки уже учитывает, что обледенение двухстороннее и дополнительно на 2 умножать получившееся значение не нужно.

Другими словами, умножение на 2 с выходом СП522 стало избыточным.

Выключенное положение:

В новых расчётах параметр коэффициент покрытия гололёдом будет принят 1. То есть нагрузка от гололёда, полученная по СП 20, увеличиваться не будет.

Параметр "Коэффициент покрытия гололёдом" можно изменять при работе с расчётом.

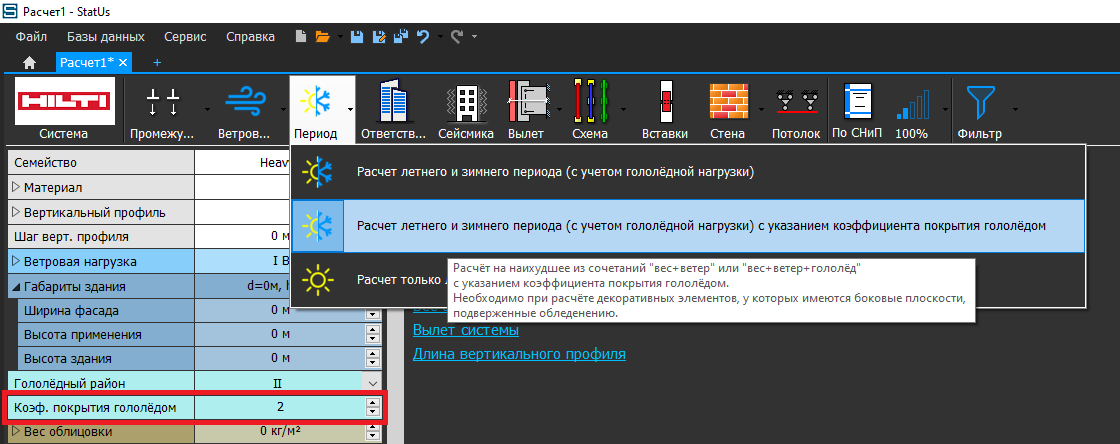

Для этого выберите пункт "Расчет летнего и зимнего периода (с учетом гололёдной нагрузки) с указанием коэффициента покрытия гололёдом" в параметре "Период".

После этого Вы можете менять коэффициент покрытия гололёдом: принимать его равным 1, 2 и другим значениям в зависимости от геометрии поверхности обледенения.

Применение коэффициентов сочетания нагрузок

Включенное положение:

В расчётах будут учитываться коэффициенты сочетаний нагрузок по п.6.3 и п.6.4 СП 20.13330.2016 «Актуализированная редакция СНиП 2.01.07-85 Нагрузки и воздействия»

Выключенное положение:

Коэффициенты сочетания нагрузок в расчёте учитываться не будут

Учёт коэффициента корреляции

Включенное положение:

В расчётах будут учитываться коэффициенты корреляции ветровой нагрузки по п.11.2 СП 20.13330.2016 «Актуализированная редакция СНиП 2.01.07-85 Нагрузки и воздействия»

Выключенное положение:

Коэффициенты корреляции ветровой нагрузки в расчёте учитываться не будут

Учёт редукции сечения

Включенное положение:

В расчётах будут применены геометрические характеристики сечений, полученные с учётом редукции.

Выключенное положение:

В расчётах будут применены геометрические характеристики без учёта редукции (характеристики полного сечения)

Подробнее о редуцировании сечений смотрите в видео.

Проверять на прогиб консоли вертикального профиля в многопролётных схемах

Прогиб консоли в многопролётных схемах достаточно часто может превышать допустимые значения, особенно при применении межэтажных систем.

Однако, прогиб консоли на цоколе и под парапетом вряд ли приведёт к разрушению облицовки, поэтому в данном случае иногда можно пренебречь этим прогибом.

Включенное положение:

Прогиб консоли в многопролётных схемах проверяется

Выключенное положение:

Прогиб консоли в многопролётных схемах не проверяется

Учитывать смещение оси ветровой нагрузки у несимметричных вертикальных профилей (например, у уголков)

Согласно приложения Ж СП 522.1325800.2023 "Системы фасадные навесные вентилируемые. Правила проектирования, производства работ и эксплуатации" ось ветровой нагрузки при применении несимметричных профилей (уголков) и L-образных смещается в сторону анкера

Параметр влияет на расчёт пяты кронштейна и расчёт вырыва анкера

Включенное положение:

Учитывать смещение ветровой нагрузки - нагрузка проходит посередине фасадной полки профиля

Выключенное положение:

Смещение ветровой нагрузки не учитывать - нагрузка проходит посередине консоли кронштейна

Положение анкера в овальном отверстии

Укажите в каком положении находится анкер в овальном отверстии.

Параметр влияет на расчёт пяты кронштейна и расчёт вырыва анкера

Рекомендуемое значение - Анкер в наиболее удалённом положении от консоли (наихудший случай)

В действующих нормативных документах рассматривается именно этот случай.

Однако, в исключительных случаях, когда есть уверенность, что анкер будет установлен именно так, как Вы запроектировали, можно применять другие варианты установки анкера.

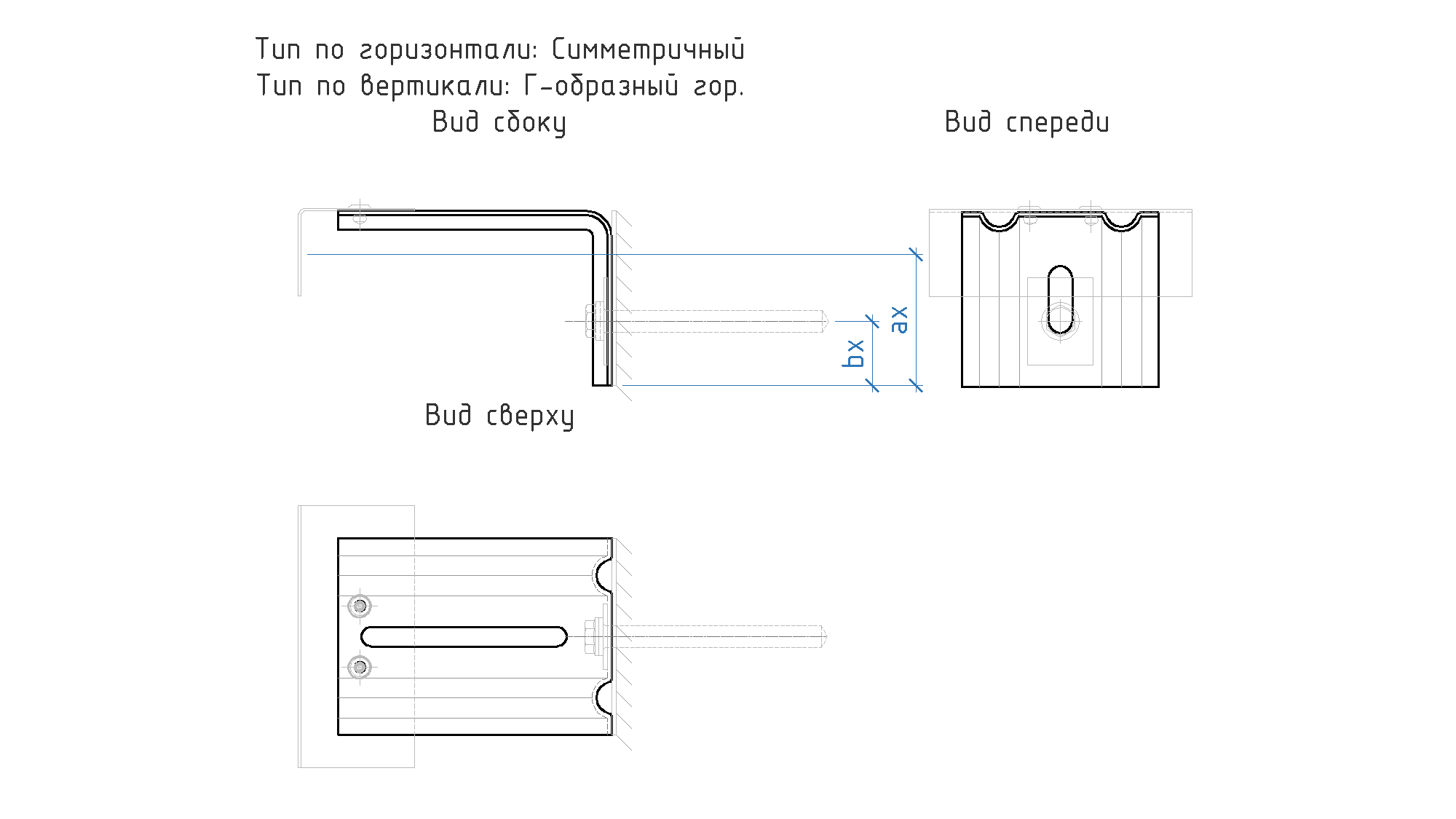

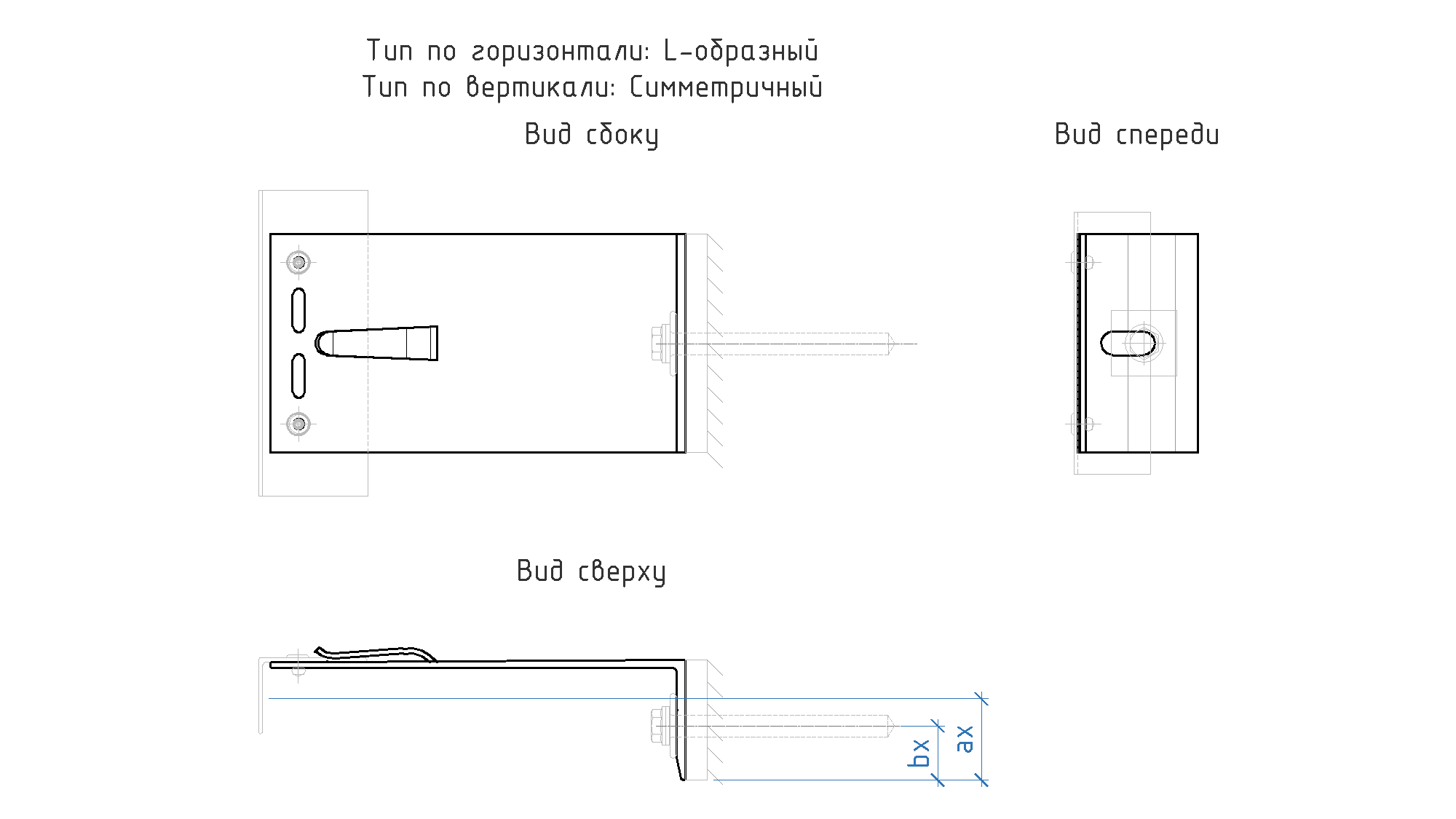

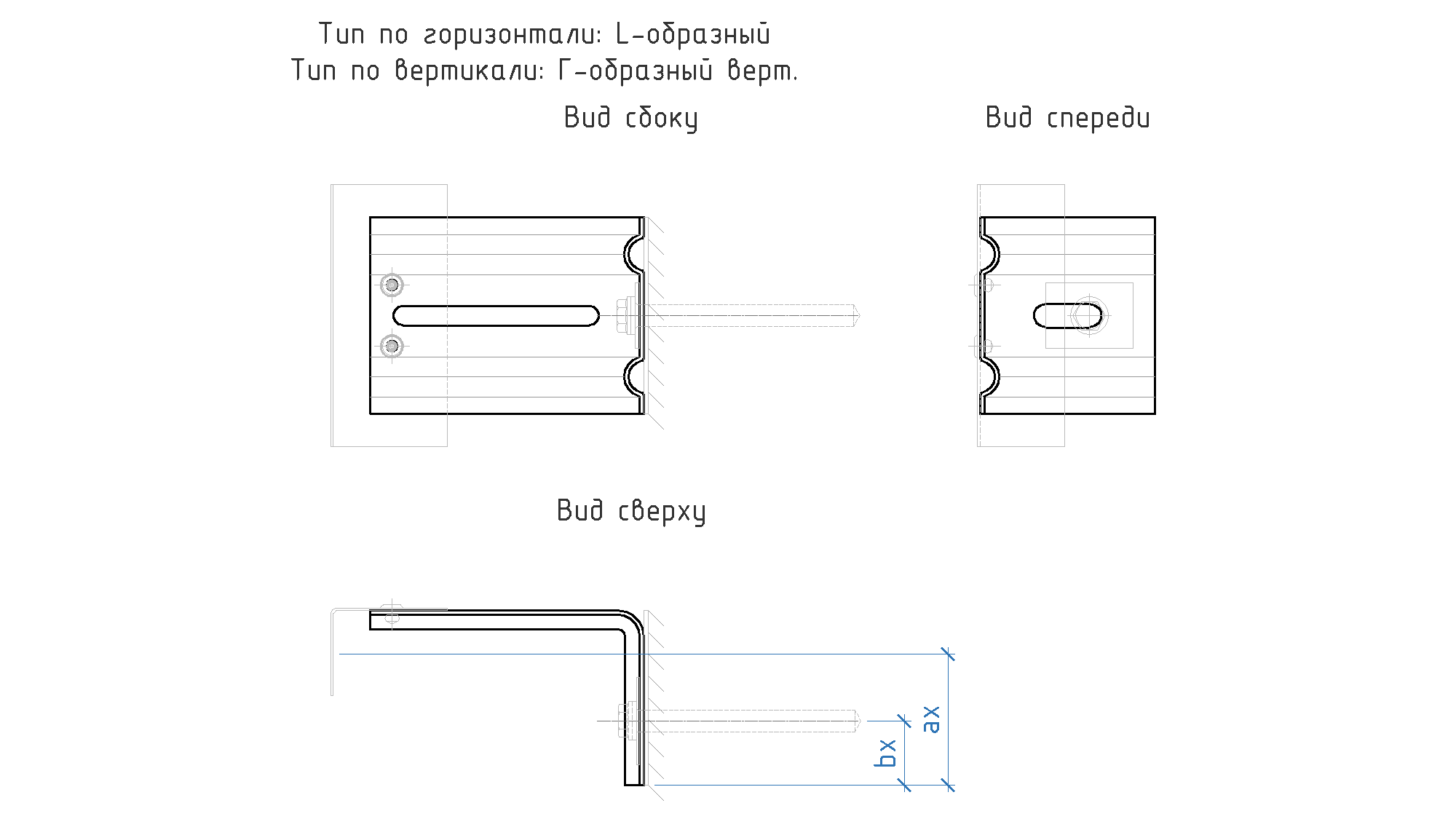

При значении "Задать максимальный эксцентриситет" назначается максимально возможное отношение плеча ветровой нагрузки к плечу анкера ex = ax/bx

Другими словаами, если в процессе расчёта ax/bx меньше заданного ex, то принимается фактическое значение ax/bx.

Если в процессе расчёта ax/bx больше или равно заданному ex, то принимается заданное ex.

Распределять равномерно ветровую нагрузку на кронштейнов горизонтально-вертикальных системах

Выберите будет ли ветровая нагрузка распределяться по всем кронштейнам равномерно или будет выбираться наихудший случай, когда кронштейн стоит соосно вертикальному профилю и ветровая нагрузка с вертикального профиля полностью передаётся на кронштейн.

Включенное положение:

Длина грузовой площади ветровой нагрузки будет равна шагу кронштейна по горизонтали.

Выключенное положение:

Длина грузовой площади ветровой нагрузки будет равна шагу вертикального профиля по горизонтали.

Рассчитывать напряжения в консоли кронштейна от ветровой нагрузки при применении уголков

Выберите будет ли проверяться консоль кронштейна на изгиб от ветровой нагрузки при применении профилей со смещением ветровой нагрузки, например, уголков.

Включенное положение:

Консоль кронштейна будет проверяться на изгиб от ветровой нагрузки.

Выключенное положение:

Консоль кронштейна проверяться на изгиб от ветровой нагрузки не будет.

Учёт прогиба кронштейна

Расчёт прогиба кронштейна по дифференциальному уравнению

Учёт результатов испытаний кронштейна

Подробнее об исследованиях кронштейнов читайте в Базе знаний.

Учёт прочности пяты кронштейна

Учёт прочности пяты кронштейна по краю шляпки анкера при применении шайбы

Расчёт двойных L-образных кронштейнов как ТТ-образных

Предпочтительный способ расчёта момента сопротивления пяты кронштейна с шайбой

Выбран пункт "Момент сопротивления пяты кронштейна определяется от составного (целого) сечения пяты с шайбами":

Программа вначале будет пытаться найти в базе данных запись о моменте сопротивления составного (целого) сечения пяты с шайбами.

Если такая запись существует, то при расчёте напряжений в пяте кронштейна в качестве момента сопротивления сечения будет принята эта характеристика.

Если запись не будет найдена, то при расчёте напряжений в пяте кронштейна в качестве момента сопротивления сечения будет принята сумма момента сопротивления пяты кронштейна плюс сумма моментов сопротивлений шайб.

Выбран пункт "Момент сопротивления пяты кронштейна определяется сложением момента сопротивления пяты кронштейна плюс сумма моментов сопротивлений шайб":

При расчёте напряжений в пяте кронштейна в качестве момента сопротивления сечения всегда будет приниматься сумма момента сопротивления пяты кронштейна плюс сумма моментов сопротивлений шайб.

Интервал определения максимального шага кронштейнов

Применяется в режиме определения максимального вертикального шага кронштейнов и в режиме определения максимального горизонтального шага кронштейнов

Укажите кратность шага кронштейнов. К примеру, если указать 50мм, то шаг кронштейнов будет округляться до 50мм в меньшую сторону

Считать максимальный шаг кронштейнов до округленного допустимого значения

Применяется в режиме подбора максимального шага кронштейнов по вертикали или в режиме подбора максимального шага кронштейнов по горизонтали.

Включенное положение:

Шаг кронштейна будет подобран до округленного допустимого.

Например, при допустимом прогибе 3 мм будет принят шаг кронштейнов с прогибом 3.4 мм, что округленно равно 3 мм.

Выключенное положение:

Шаг кронштейна будет подобран точно до допустимого.

Например, при допустимом прогибе 3 мм будет принят шаг с прогибом не более 3.0 мм

Применять одно расчётное сопротивление во всех сечениях по наибольшей толщине

Учёт прочности пяты удлинителя

Применяется при расчёте L-образного удлинителя с креплением профиля к фасадной полке (пяте) удлинителя.

Является довольно спорным решением. В нормах подобный расчёт не встречается.

Включенное положение:

Будет выполнен расчёт пяты удлинителя на изгиб от ветровой нагрузки.

Выключенное положение:

Расчёт пяты удлинителя на изгиб от ветровой нагрузки выполнен не будет.

Учитывать увеличение нагрузки на анкер при смещении анкера в овальном отверстии в симметричных кронштейнах

Выполнять расчёт вырыва анкера при опрокидывании кронштейна

Вариант определения плеча весового анкера для кронштейнов с несколькими анкерами

Выберите вариант, по которому будут производиться расчёты

Подробнее о вариантах плеча анкера читайте в Базе знаний.

Проверка заклёпочных соединений на совместное действие сдвига и разрыва

Применять данные о допустимых значениях вырывающего усилия, полученные по испытаниям

По факту значения вырыва заклёпок из алюминиевых профилей значительно ниже указанных в таблице 3 ГОСТ Р ИСО 15977-2017 и в таблице 3 ГОСТ Р ИСО 15979-2017.

Поэтому в базе данных добавлена таблица "Допустимые вырывы заклёпок", в которой указаны допустимые значения, полученные по результатам испытаний.

При необходимости включите или отключите учёт значений из этой таблицы.

Включенное положение:

Допустимые значения вырыва заклёпок будут в первую очередь приняты из таблицы "Допустимые вырывы заклёпок".

Если значения для выбранной заклёпки нет, то будет принято значение из ГОСТ.

Выключенное положение:

Допустимые значения вырыва заклёпок будут приняты из ГОСТ
